OPEL INSIGNIA BREAK 2017.5 Manuale di uso e manutenzione (in Italian)

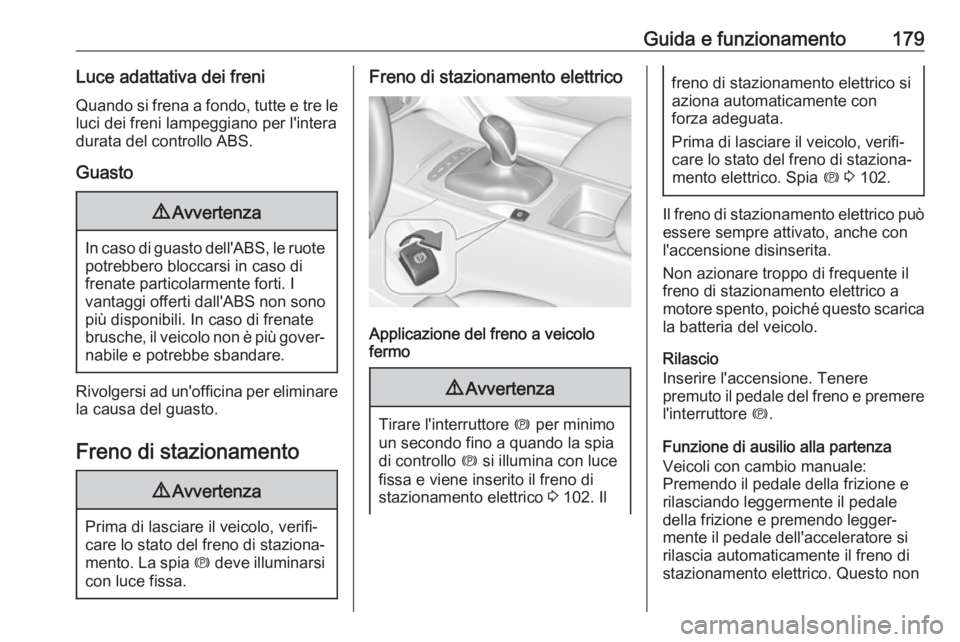

Guida e funzionamento179Luce adattativa dei freniQuando si frena a fondo, tutte e tre le
luci dei freni lampeggiano per l'intera
durata del controllo ABS.
Guasto9 Avvertenza
In caso di guasto dell'ABS, le ruote
potrebbero bloccarsi in caso di
frenate particolarmente forti. I
vantaggi offerti dall'ABS non sono
più disponibili. In caso di frenate
brusche, il veicolo non è più gover‐
nabile e potrebbe sbandare.
Rivolgersi ad un'officina per eliminare la causa del guasto.
Freno di stazionamento
9 Avvertenza
Prima di lasciare il veicolo, verifi‐
care lo stato del freno di staziona‐ mento. La spia m deve illuminarsi
con luce fissa.
Freno di stazionamento elettrico
Applicazione del freno a veicolo
fermo
9 Avvertenza
Tirare l'interruttore m per minimo
un secondo fino a quando la spia
di controllo m si illumina con luce
fissa e viene inserito il freno di
stazionamento elettrico 3 102. Il
freno di stazionamento elettrico si
aziona automaticamente con
forza adeguata.
Prima di lasciare il veicolo, verifi‐ care lo stato del freno di staziona‐ mento elettrico. Spia m 3 102.
Il freno di stazionamento elettrico può
essere sempre attivato, anche con
l'accensione disinserita.
Non azionare troppo di frequente il
freno di stazionamento elettrico a
motore spento, poiché questo scarica la batteria del veicolo.
Rilascio
Inserire l'accensione. Tenere
premuto il pedale del freno e premere
l'interruttore m.
Funzione di ausilio alla partenza
Veicoli con cambio manuale:
Premendo il pedale della frizione e
rilasciando leggermente il pedale
della frizione e premendo legger‐
mente il pedale dell'acceleratore si rilascia automaticamente il freno di
stazionamento elettrico. Questo non

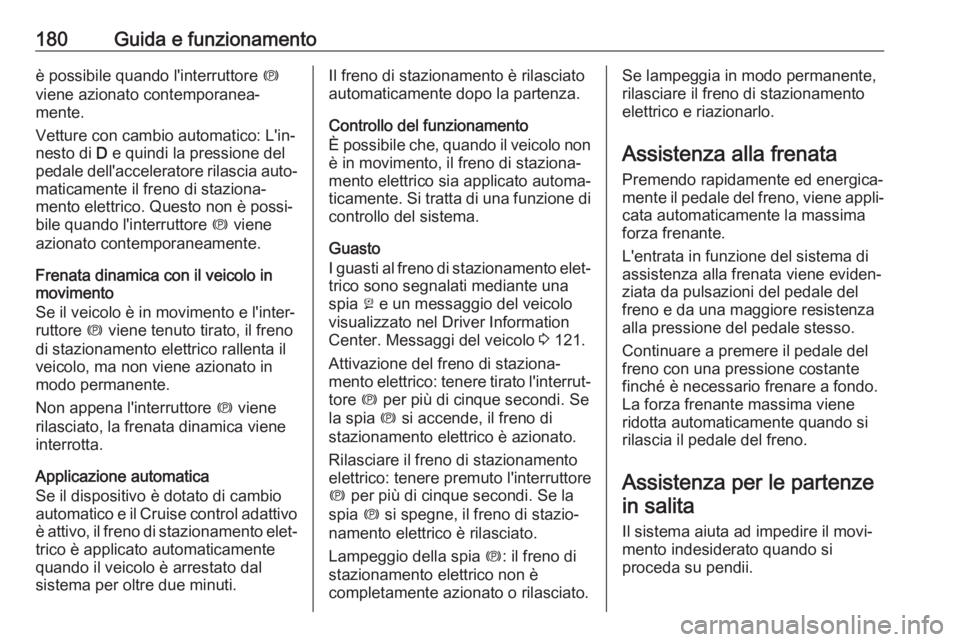

180Guida e funzionamentoè possibile quando l'interruttore m
viene azionato contemporanea‐
mente.
Vetture con cambio automatico: L'in‐
nesto di D e quindi la pressione del
pedale dell'acceleratore rilascia auto‐ maticamente il freno di staziona‐
mento elettrico. Questo non è possi‐
bile quando l'interruttore m viene
azionato contemporaneamente.
Frenata dinamica con il veicolo in
movimento
Se il veicolo è in movimento e l'inter‐ ruttore m viene tenuto tirato, il freno
di stazionamento elettrico rallenta il
veicolo, ma non viene azionato in
modo permanente.
Non appena l'interruttore m viene
rilasciato, la frenata dinamica viene
interrotta.
Applicazione automatica
Se il dispositivo è dotato di cambio
automatico e il Cruise control adattivo
è attivo, il freno di stazionamento elet‐ trico è applicato automaticamente
quando il veicolo è arrestato dal
sistema per oltre due minuti.Il freno di stazionamento è rilasciato automaticamente dopo la partenza.
Controllo del funzionamento
È possibile che, quando il veicolo non è in movimento, il freno di staziona‐
mento elettrico sia applicato automa‐
ticamente. Si tratta di una funzione di
controllo del sistema.
Guasto
I guasti al freno di stazionamento elet‐
trico sono segnalati mediante una
spia j e un messaggio del veicolo
visualizzato nel Driver Information
Center. Messaggi del veicolo 3 121.
Attivazione del freno di staziona‐
mento elettrico: tenere tirato l'interrut‐ tore m per più di cinque secondi. Se
la spia m si accende, il freno di
stazionamento elettrico è azionato.
Rilasciare il freno di stazionamento
elettrico: tenere premuto l'interruttore
m per più di cinque secondi. Se la
spia m si spegne, il freno di stazio‐
namento elettrico è rilasciato.
Lampeggio della spia m: il freno di
stazionamento elettrico non è
completamente azionato o rilasciato.Se lampeggia in modo permanente,
rilasciare il freno di stazionamento
elettrico e riazionarlo.
Assistenza alla frenataPremendo rapidamente ed energica‐
mente il pedale del freno, viene appli‐
cata automaticamente la massima
forza frenante.
L'entrata in funzione del sistema di
assistenza alla frenata viene eviden‐
ziata da pulsazioni del pedale del freno e da una maggiore resistenzaalla pressione del pedale stesso.
Continuare a premere il pedale del
freno con una pressione costante
finché è necessario frenare a fondo.
La forza frenante massima viene
ridotta automaticamente quando si
rilascia il pedale del freno.
Assistenza per le partenzein salita
Il sistema aiuta ad impedire il movi‐
mento indesiderato quando si
proceda su pendii.

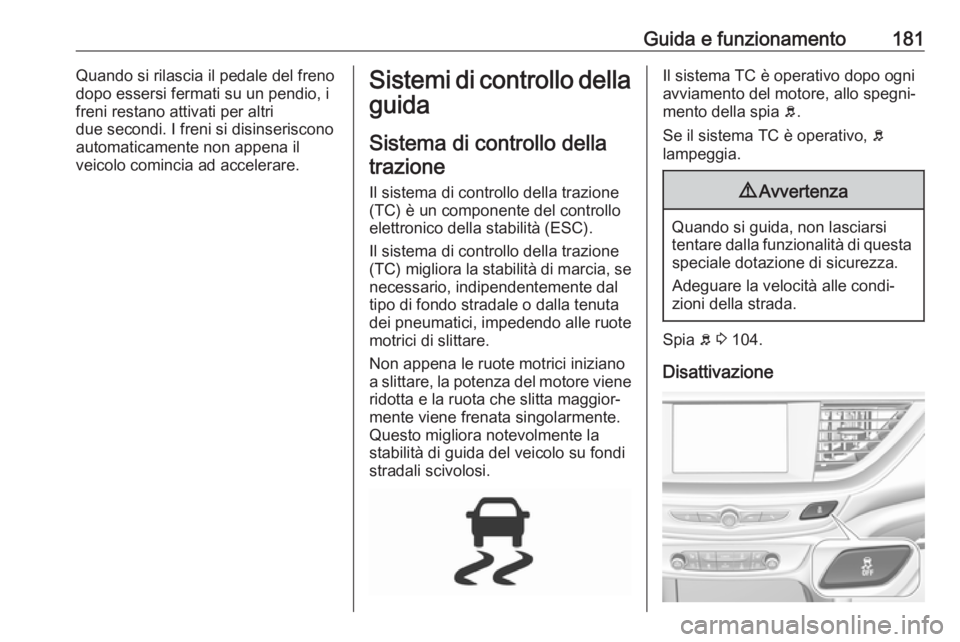

Guida e funzionamento181Quando si rilascia il pedale del freno
dopo essersi fermati su un pendio, i
freni restano attivati per altri
due secondi. I freni si disinseriscono
automaticamente non appena il
veicolo comincia ad accelerare.Sistemi di controllo della
guida
Sistema di controllo dellatrazione
Il sistema di controllo della trazione
(TC) è un componente del controllo elettronico della stabilità (ESC).
Il sistema di controllo della trazione
(TC) migliora la stabilità di marcia, se necessario, indipendentemente dal
tipo di fondo stradale o dalla tenuta
dei pneumatici, impedendo alle ruote
motrici di slittare.
Non appena le ruote motrici iniziano a slittare, la potenza del motore viene
ridotta e la ruota che slitta maggior‐
mente viene frenata singolarmente.
Questo migliora notevolmente la
stabilità di guida del veicolo su fondi
stradali scivolosi.Il sistema TC è operativo dopo ogni
avviamento del motore, allo spegni‐
mento della spia b.
Se il sistema TC è operativo, b
lampeggia.9 Avvertenza
Quando si guida, non lasciarsi
tentare dalla funzionalità di questa speciale dotazione di sicurezza.
Adeguare la velocità alle condi‐
zioni della strada.
Spia b 3 104.
Disattivazione

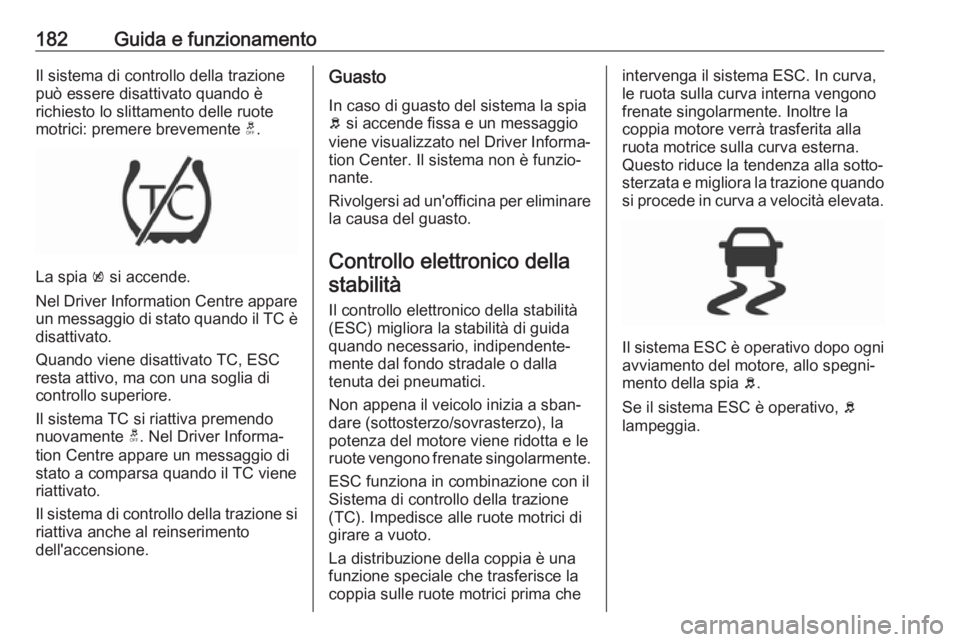

182Guida e funzionamentoIl sistema di controllo della trazione
può essere disattivato quando è
richiesto lo slittamento delle ruote
motrici: premere brevemente t.
La spia k si accende.
Nel Driver Information Centre appare
un messaggio di stato quando il TC è disattivato.
Quando viene disattivato TC, ESC
resta attivo, ma con una soglia di
controllo superiore.
Il sistema TC si riattiva premendo
nuovamente t. Nel Driver Informa‐
tion Centre appare un messaggio di
stato a comparsa quando il TC viene
riattivato.
Il sistema di controllo della trazione si
riattiva anche al reinserimento
dell'accensione.
Guasto
In caso di guasto del sistema la spia
b si accende fissa e un messaggio
viene visualizzato nel Driver Informa‐
tion Center. Il sistema non è funzio‐
nante.
Rivolgersi ad un'officina per eliminare la causa del guasto.
Controllo elettronico dellastabilità
Il controllo elettronico della stabilità
(ESC) migliora la stabilità di guida
quando necessario, indipendente‐
mente dal fondo stradale o dalla
tenuta dei pneumatici.
Non appena il veicolo inizia a sban‐
dare (sottosterzo/sovrasterzo), la potenza del motore viene ridotta e le
ruote vengono frenate singolarmente.
ESC funziona in combinazione con il
Sistema di controllo della trazione
(TC). Impedisce alle ruote motrici di
girare a vuoto.
La distribuzione della coppia è una
funzione speciale che trasferisce la
coppia sulle ruote motrici prima cheintervenga il sistema ESC. In curva,
le ruota sulla curva interna vengono
frenate singolarmente. Inoltre la
coppia motore verrà trasferita alla
ruota motrice sulla curva esterna.
Questo riduce la tendenza alla sotto‐
sterzata e migliora la trazione quando
si procede in curva a velocità elevata.
Il sistema ESC è operativo dopo ogni avviamento del motore, allo spegni‐
mento della spia b.
Se il sistema ESC è operativo, b
lampeggia.

Guida e funzionamento1839Avvertenza
Quando si guida, non lasciarsi
tentare dalla funzionalità di questa speciale dotazione di sicurezza.
Adeguare la velocità alle condi‐
zioni della strada.
Spia b 3 104.
Disattivazione
ESC e TC possono essere disattivati: ● Tenere premuto t per minimo
cinque secondi: ESC e TC si
disattivano entrambi. k e t si illu‐
minano e nel Driver Information
Center appare un messaggio di
stato.
● Per disattivare solo il sistema di controllo della trazione, premere
brevemente il tasto t: TC si
spegne, ma ESC rimane attivo,
k si illumina. Nel Driver Informa‐
tion Centre appare un messaggio di stato quando il TC è disatti‐
vato.
Il sistema ESC si riattiva premendo
nuovamente il pulsante t. Se il
sistema TC è stato disabilitato in
precedenza, sia TC che ESC si riatti‐ vano. k e t si spengono quando TC
ed ESC vengono riattivati.
Il sistema ESC si riattiva anche al
reinserimento dell'accensione.
Guasto
In caso di guasto del sistema la spia
b si accende fissa e un messaggio
viene visualizzato nel Driver Informa‐
tion Center. Il sistema non è funzio‐
nante.
Rivolgersi ad un'officina per eliminare la causa del guasto.
Sistema di guida interattiva(IDS)
Flex Ride Il sistema di guida Flex Ride consenteal conducente di scegliere fra tre
modalità di guida:
● Modalità SPORT: premere SPORT , il LED si accende.
● Modalità TOUR: premere TOUR,
il LED si accende.
● Modalità AUTO: non sono premuti né SPORT né TOUR ,
non si accende nessun LED.
Disattivare la modalità SPORT o
TOUR premendo ancora una volta il
pulsante corrispondente.

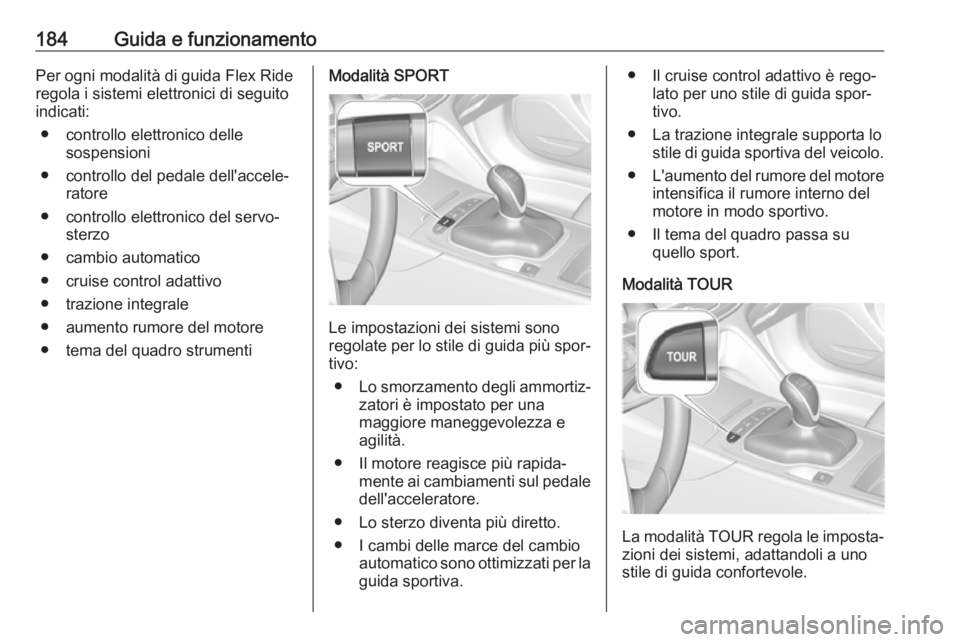

184Guida e funzionamentoPer ogni modalità di guida Flex Ride
regola i sistemi elettronici di seguito
indicati:
● controllo elettronico delle sospensioni
● controllo del pedale dell'accele‐ ratore
● controllo elettronico del servo‐ sterzo
● cambio automatico
● cruise control adattivo
● trazione integrale
● aumento rumore del motore
● tema del quadro strumentiModalità SPORT
Le impostazioni dei sistemi sono
regolate per lo stile di guida più spor‐ tivo:
● Lo smorzamento degli ammortiz‐
zatori è impostato per una
maggiore maneggevolezza e
agilità.
● Il motore reagisce più rapida‐ mente ai cambiamenti sul pedaledell'acceleratore.
● Lo sterzo diventa più diretto.
● I cambi delle marce del cambio automatico sono ottimizzati per la
guida sportiva.
● Il cruise control adattivo è rego‐ lato per uno stile di guida spor‐
tivo.
● La trazione integrale supporta lo stile di guida sportiva del veicolo.
● L'aumento del rumore del motore
intensifica il rumore interno del
motore in modo sportivo.
● Il tema del quadro passa su quello sport.
Modalità TOUR
La modalità TOUR regola le imposta‐ zioni dei sistemi, adattandoli a uno
stile di guida confortevole.

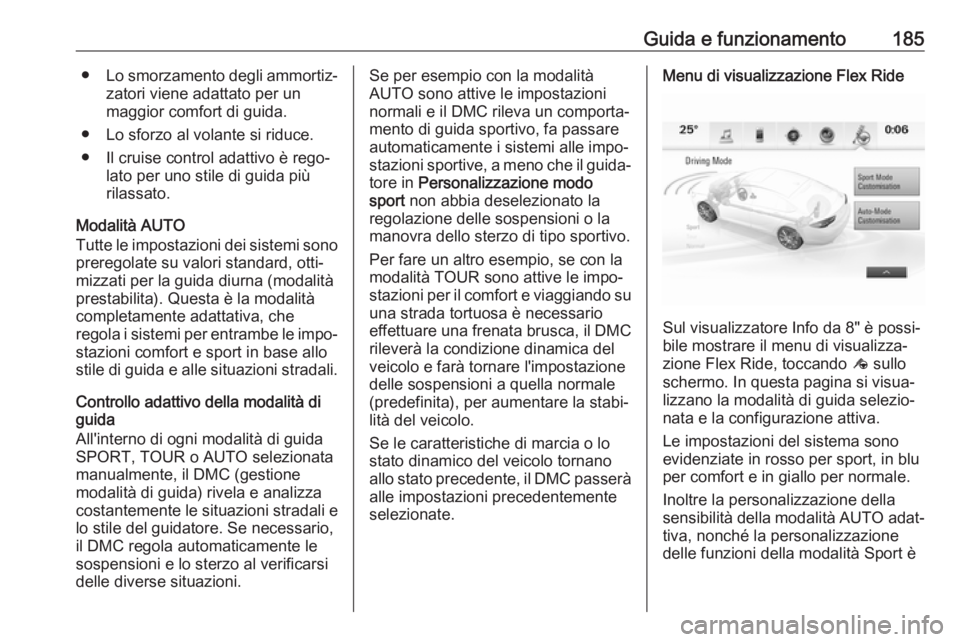

Guida e funzionamento185●Lo smorzamento degli ammortiz‐
zatori viene adattato per un
maggior comfort di guida.
● Lo sforzo al volante si riduce.
● Il cruise control adattivo è rego‐ lato per uno stile di guida piùrilassato.
Modalità AUTO
Tutte le impostazioni dei sistemi sono preregolate su valori standard, otti‐
mizzati per la guida diurna (modalità
prestabilita). Questa è la modalità
completamente adattativa, che
regola i sistemi per entrambe le impo‐
stazioni comfort e sport in base allo
stile di guida e alle situazioni stradali.
Controllo adattivo della modalità di
guida
All'interno di ogni modalità di guida
SPORT, TOUR o AUTO selezionata
manualmente, il DMC (gestione
modalità di guida) rivela e analizza
costantemente le situazioni stradali e
lo stile del guidatore. Se necessario,
il DMC regola automaticamente le
sospensioni e lo sterzo al verificarsi
delle diverse situazioni.Se per esempio con la modalità
AUTO sono attive le impostazioni
normali e il DMC rileva un comporta‐
mento di guida sportivo, fa passare
automaticamente i sistemi alle impo‐
stazioni sportive, a meno che il guida‐ tore in Personalizzazione modo
sport non abbia deselezionato la
regolazione delle sospensioni o la
manovra dello sterzo di tipo sportivo.
Per fare un altro esempio, se con la
modalità TOUR sono attive le impo‐
stazioni per il comfort e viaggiando su
una strada tortuosa è necessario
effettuare una frenata brusca, il DMC
rileverà la condizione dinamica del
veicolo e farà tornare l'impostazione
delle sospensioni a quella normale
(predefinita), per aumentare la stabi‐
lità del veicolo.
Se le caratteristiche di marcia o lo
stato dinamico del veicolo tornano
allo stato precedente, il DMC passerà
alle impostazioni precedentemente
selezionate.Menu di visualizzazione Flex Ride
Sul visualizzatore Info da 8" è possi‐
bile mostrare il menu di visualizza‐
zione Flex Ride, toccando ê sullo
schermo. In questa pagina si visua‐ lizzano la modalità di guida selezio‐
nata e la configurazione attiva.
Le impostazioni del sistema sono
evidenziate in rosso per sport, in blu
per comfort e in giallo per normale.
Inoltre la personalizzazione della
sensibilità della modalità AUTO adat‐
tiva, nonché la personalizzazione
delle funzioni della modalità Sport è

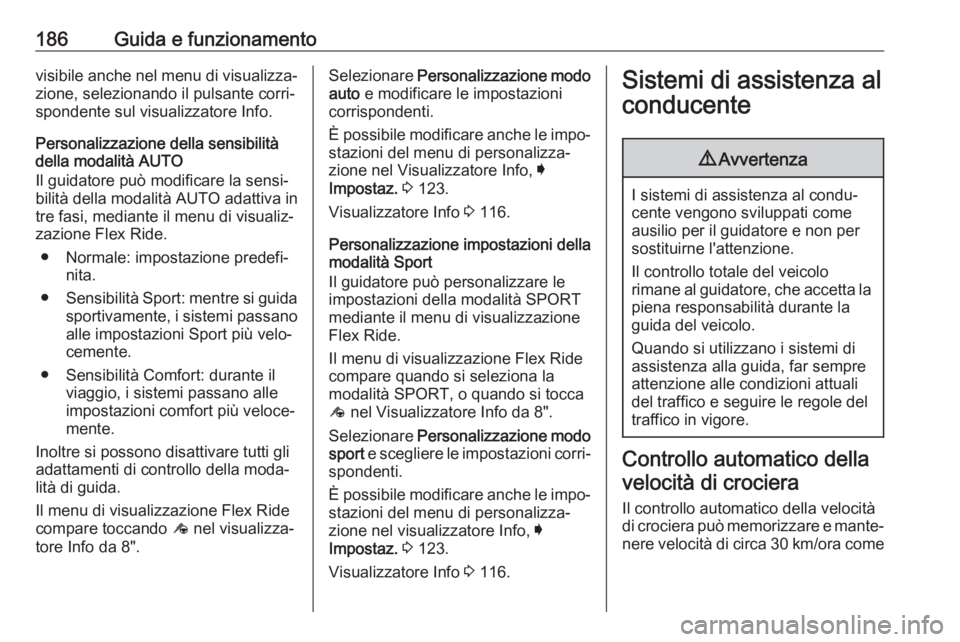

186Guida e funzionamentovisibile anche nel menu di visualizza‐
zione, selezionando il pulsante corri‐ spondente sul visualizzatore Info.
Personalizzazione della sensibilità
della modalità AUTO
Il guidatore può modificare la sensi‐
bilità della modalità AUTO adattiva in
tre fasi, mediante il menu di visualiz‐
zazione Flex Ride.
● Normale: impostazione predefi‐ nita.
● Sensibilità Sport: mentre si guida
sportivamente, i sistemi passano alle impostazioni Sport più velo‐
cemente.
● Sensibilità Comfort: durante il viaggio, i sistemi passano alle
impostazioni comfort più veloce‐
mente.
Inoltre si possono disattivare tutti gli
adattamenti di controllo della moda‐
lità di guida.
Il menu di visualizzazione Flex Ride
compare toccando ê nel visualizza‐
tore Info da 8".Selezionare Personalizzazione modo
auto e modificare le impostazioni
corrispondenti.
È possibile modificare anche le impo‐ stazioni del menu di personalizza‐
zione nel Visualizzatore Info, I
Impostaz. 3 123.
Visualizzatore Info 3 116.
Personalizzazione impostazioni della modalità Sport
Il guidatore può personalizzare le
impostazioni della modalità SPORT
mediante il menu di visualizzazione
Flex Ride.
Il menu di visualizzazione Flex Ride
compare quando si seleziona la
modalità SPORT, o quando si tocca
ê nel Visualizzatore Info da 8".
Selezionare Personalizzazione modo
sport e scegliere le impostazioni corri‐
spondenti.
È possibile modificare anche le impo‐ stazioni del menu di personalizza‐
zione nel visualizzatore Info, I
Impostaz. 3 123.
Visualizzatore Info 3 116.Sistemi di assistenza al
conducente9 Avvertenza
I sistemi di assistenza al condu‐
cente vengono sviluppati come ausilio per il guidatore e non per
sostituirne l'attenzione.
Il controllo totale del veicolo
rimane al guidatore, che accetta la piena responsabilità durante la
guida del veicolo.
Quando si utilizzano i sistemi di
assistenza alla guida, far sempre
attenzione alle condizioni attuali
del traffico e seguire le regole del
traffico in vigore.
Controllo automatico della
velocità di crociera
Il controllo automatico della velocità
di crociera può memorizzare e mante‐ nere velocità di circa 30 km/ora come

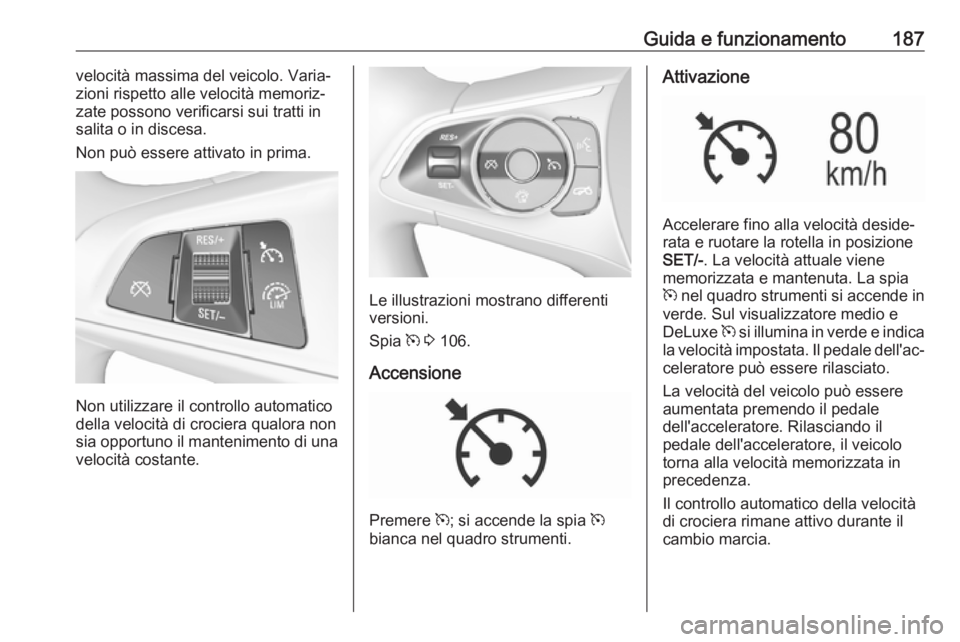

Guida e funzionamento187velocità massima del veicolo. Varia‐
zioni rispetto alle velocità memoriz‐
zate possono verificarsi sui tratti in
salita o in discesa.
Non può essere attivato in prima.
Non utilizzare il controllo automatico
della velocità di crociera qualora non
sia opportuno il mantenimento di una
velocità costante.
Le illustrazioni mostrano differenti
versioni.
Spia m 3 106.
Accensione
Premere m; si accende la spia m
bianca nel quadro strumenti.
Attivazione
Accelerare fino alla velocità deside‐
rata e ruotare la rotella in posizione
SET/- . La velocità attuale viene
memorizzata e mantenuta. La spia
m nel quadro strumenti si accende in
verde. Sul visualizzatore medio e
DeLuxe m si illumina in verde e indica
la velocità impostata. Il pedale dell'ac‐
celeratore può essere rilasciato.
La velocità del veicolo può essere
aumentata premendo il pedale
dell'acceleratore. Rilasciando il
pedale dell'acceleratore, il veicolo
torna alla velocità memorizzata in
precedenza.
Il controllo automatico della velocità
di crociera rimane attivo durante il
cambio marcia.

188Guida e funzionamentoAumento
Con il controllo automatico della velo‐ cità di crociera attivo, tenere la rotella girata in posizione RES/+ o girarla
leggermente più volte in posizione
RES/+ : la velocità aumenta costante‐
mente o a piccoli intervalli.
In alternativa, accelerare fino alla
velocità desiderata e memorizzarla
girando la rotella in posizione SET/-.Riduzione
Con il controllo automatico della velo‐ cità di crociera attivo, tenere la rotella
girata in posizione SET/- o girarla
leggermente più volte in posizione
SET/- : la velocità diminuisce costan‐
temente o a piccoli intervalli.
Disattivazione Premere y; si accende la spia m
bianca nel quadro strumenti.
Nei visualizzatori di livello medio o
DeLuxe m diventa di colore bianco.
Il controllo automatico della velocità
di crociera è disattivato, ma non è
spento. L'ultima velocità memoriz‐
zata resta in memoria per un succes‐
sivo riassunto delle velocità.
Disattivazione automatica: ● La velocità del veicolo è inferiore
a 30 km/ora circa.
● La velocità del veicolo diminuisce
più di 25 km/ora al di sotto della
velocità impostata.
● Il pedale del freno è premuto.
● Il pedale della frizione è premuto per alcuni secondi.● La leva selettrice è in N.
● La velocità del motore rientra in limiti molto bassi.
● Il sistema di controllo della trazione o il controllo elettronico
della stabilità è funzionante.
● Il freno di stazionamento è azio‐ nato.
● Premendo contemporanea‐ mente RES/+ e il pedale del freno
si disattiverà il controllo automa‐
tico della velocità di crociera cancellando la velocità memoriz‐
zata.
Ripristino della velocità
memorizzata
Ruotare la rotella sulla posi‐
zione RES/+ ad una velocità supe‐
riore a 30 km/h. Si raggiunge la velo‐
cità precedentemente impostata.
Disattivazione
Premere m; la spia m nel quadro stru‐
menti si spegne. La velocità memo‐
rizzata viene cancellata.
