Page 41 of 305
Avaimet, ovet ja ikkunat39
Paina e yli kaksi sekuntia kattoluukun
sulkemiseksi.
Vapauta painike pysäyttääksesi liik‐
keen.
Alustaminen virtakatkon jälkeen
Virtakatkoksen jälkeen kattoluukkua
voidaan ehkä avata vain rajallisesti.
Anna järjestelmän alustaminen
korjaamon tehtäväksi.
Page 42 of 305
40Istuimet, turvajärjestelmätIstuimet,
turvajärjestelmätPääntuet ...................................... 40
Etuistuimet ................................... 42
Istuimen asento ......................... 42
Manuaalinen istuimen säätö ......43
Sähkötoimisen istuimen säätö ...45
Kyynärnoja ................................ 48
Lämmitys ................................... 48
Tuuletus ..................................... 49
Hieronta ..................................... 49
Takaistuimet ................................ 50
Kyynärnoja ................................ 50
Lämmitys ................................... 50
Turvavyöt ..................................... 50
Kolmipisteturvavyö ....................52
Turvatyynyjärjestelmä ..................53
Etuturvatyynyjen järjestelmä .....56
Sivuturvatyynyjen järjestelmä ....57
Turvatyynyverhojen järjestelmä ................................ 57
Turvatyynyjen poiskytkentä .......58Lasten turvaistuimet .....................59
Lasten turvajärjestelmät ............59
Lastenistuimen asennuspaikat .......................... 62
Jalankulkijoiden suojajärjes‐
telmä ............................................ 66
Aktiivinen konepelti ....................66Pääntuet
Asento9 Varoitus
Aja ainoastaan pääntuen ollessa
oikein säädetty.
Pääntuen yläosan tulee olla pään
yläosan korkeudella. Ellei tämä ole
mahdollista, pitkälle henkilölle pään‐
tuki tulee asettaa ylimpään ja pieni‐
kokoiselle alimpaan asentoonsa.
Page 43 of 305
Istuimet, turvajärjestelmät41SäätöEtuistuinten pääntuet
Korkeuden säätö
Paina vapautuspainiketta, säädä
korkeus, lukitse.
Vaakasäätö
Vedä pääntuen pehmustetta hitaasti
eteenpäin. Se lukittuu eri asentoihin.
Palauta se takimmaiseen asentoon
vetämällä kokonaan eteen ja vapaut‐
tamalla.
Takaistuinten pääntuet
Korkeuden säätö
Vedä pääntukea ylöspäin tai vapauta
pidätysjouset painamalla ja työnnä
pääntukea alaspäin.
Takapääntukien irrotus
Esim. tavaratilan jatkeelle 3 70.
Page 44 of 305
42Istuimet, turvajärjestelmät
Paina molempia pidätysjousia, vedä
pääntukea ylöspäin ja irrota se.
Etuistuimet
Istuimen asento9 Varoitus
Aja ainoastaan istuinten ollessa
oikein säädetyt.
9 Vaara
Istu vähintään 25 cm:n päässä
ohjauspyörästä, jotta turvatyyny
voi laueta turvallisesti.
9 Varoitus
Älä milloinkaan säädä istuimia
ajon aikana. Ne saattavat silloin
liikkua hallitsemattomasti.
9 Varoitus
Älä koskaan säilytä mitään
esineitä istuimien alla.
● Työnnä takamus mahdollisim‐ man syvälle selkänojaa vasten.
Etäisyyden polkimiin tulee olla
sellainen, että jalat ovat pienessä kulmassa, kun polkimet paine‐
taan pohjaan. Siirrä etumatkus‐
tajan istuin mahdollisimman
kauas taakse.
● Säädä istuinkorkeus niin ylös kuin tarpeellista. Siten varmistatesteettömän näkyvyyden jokasuuntaan ja kaikkiin mittareihin.
Pään ja kattorungon väliin tulee
jäädä vähintään käden leveyden
verran vapaata tilaa. Reisien
tulee levätä istuimella ilman
painetta.
Page 45 of 305
Istuimet, turvajärjestelmät43● Työnnä olkapäät mahdollisim‐man syvälle selkänojaa vasten.
Säädä selkänojan kallistuskulma
siten, että yletyt helposti ohjaus‐ pyörään käsivarret hieman
koukussa. Ohjauspyörää pyöri‐
tettäessä olkapäiden kosketuk‐
sen selkänojaan on säilyttävä.
Selkänojaa ei saa kallistaa liian
taakse. Suurin suositeltava
kallistuskulma on n. 25°.
● Säädä istuin ja ohjauspyörä siten, että ranne lepää ohjaus‐
pyörän päällä käden ollessa
täysin ojennettuna pisimpään
asentoon ja olkapäiden ollessa kiinni selkänojassa.
● Ohjauspyörän säätö 3 78.
● Pääntukien säätö 3 40.
● Säädä reisituki niin, että istuimen
reunan ja polvitaipeen väliin jää
n. kahden sormen levyinen tila.
● Säädä ristiselän tuki niin, että se tukee selkärangan luonnollista
muotoa.Manuaalinen istuimen säätö
Aja vain istuimien ja selkänojien
ollessa lukittuina paikoilleen.
Pituussuuntainen säätö
Vedä kahvasta, siirrä istuinta,
vapauta kahva. Varmista istuimen
paikalleen lukittuminen yrittämällä
liikuttaa istuinta edestakaisin.
Selkänojan kallistus
Käännä säätöpyörää. Älä nojaa
selkänojaan säädön aikana.
Page 46 of 305

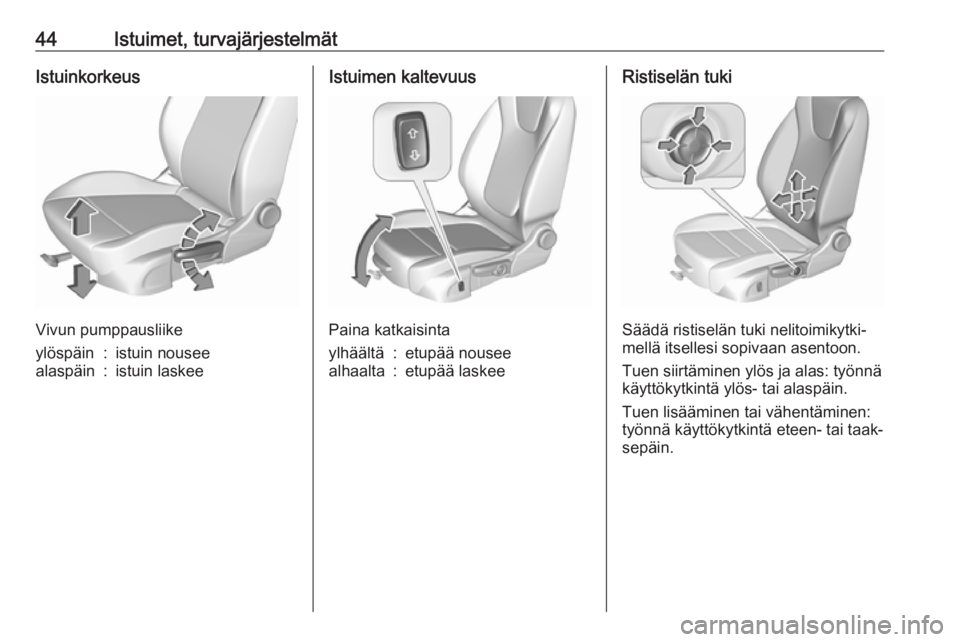

44Istuimet, turvajärjestelmätIstuinkorkeus
Vivun pumppausliike
ylöspäin:istuin nouseealaspäin:istuin laskeeIstuimen kaltevuus
Paina katkaisinta
ylhäältä:etupää nouseealhaalta:etupää laskeeRistiselän tuki
Säädä ristiselän tuki nelitoimikytki‐
mellä itsellesi sopivaan asentoon.
Tuen siirtäminen ylös ja alas: työnnä
käyttökytkintä ylös- tai alaspäin.
Tuen lisääminen tai vähentäminen:
työnnä käyttökytkintä eteen- tai taak‐ sepäin.
Page 47 of 305
Istuimet, turvajärjestelmät45Säädettävä reisituki
Vedä vivusta ja siirrä reisitukea.Sähkötoimisen istuimen säätö
9 Varoitus
Sähkötoimisia istuimia käytet‐
täessä on oltava varovainen.
Loukkaantumisvaara, joka koskee
erityisesti lapsia. Esineitä saattaa
jäädä väliin.
Tarkkaile istuimia tiukasti säätäes‐ säsi niitä. Auton matkustajille on
kerrottava asiasta.
Pituussuuntainen säätö
Siirrä käyttökytkintä eteen-/taakse‐
päin.
Istuinkorkeus
Siirrä käyttökytkintä ylös-/alaspäin.
Istuimen kaltevuus
Page 48 of 305
46Istuimet, turvajärjestelmätKäännä kytkimen etuosaa ylös/alas‐
päin.
Selkänojan kallistus
Käännä kytkintä eteen/taaksepäin.
Ristiselän tuki
Säädä ristiselän tuki nelitoimikytki‐
mellä itsellesi sopivaan asentoon.
Tuen siirtäminen ylös ja alas: työnnä
käyttökytkintä ylös- tai alaspäin.
Tuen lisääminen tai vähentäminen:
työnnä käyttökytkintä eteen- tai taak‐ sepäin.
Säädettävä reisituki
Vedä vivusta ja siirrä reisitukea.
Sivutuki
Page 49 of 305

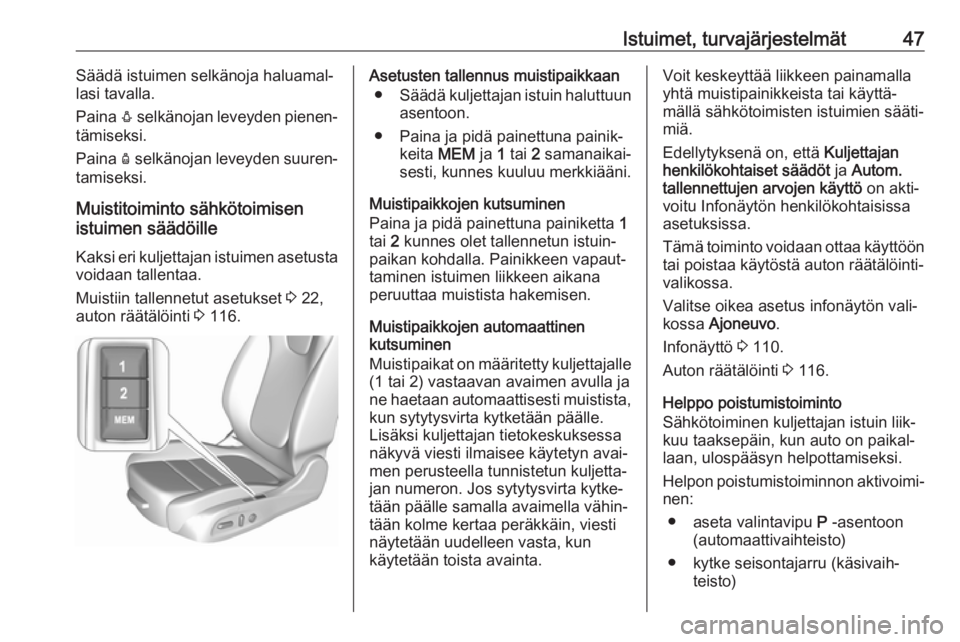

Istuimet, turvajärjestelmät47Säädä istuimen selkänoja haluamal‐
lasi tavalla.
Paina e selkänojan leveyden pienen‐
tämiseksi.
Paina d selkänojan leveyden suuren‐
tamiseksi.
Muistitoiminto sähkötoimisen
istuimen säädöille
Kaksi eri kuljettajan istuimen asetusta voidaan tallentaa.
Muistiin tallennetut asetukset 3 22,
auton räätälöinti 3 116.Asetusten tallennus muistipaikkaan
● Säädä kuljettajan istuin haluttuun
asentoon.
● Paina ja pidä painettuna painik‐ keita MEM ja 1 tai 2 samanaikai‐
sesti, kunnes kuuluu merkkiääni.
Muistipaikkojen kutsuminen
Paina ja pidä painettuna painiketta 1
tai 2 kunnes olet tallennetun istuin‐
paikan kohdalla. Painikkeen vapaut‐
taminen istuimen liikkeen aikana peruuttaa muistista hakemisen.
Muistipaikkojen automaattinen
kutsuminen
Muistipaikat on määritetty kuljettajalle
(1 tai 2) vastaavan avaimen avulla ja ne haetaan automaattisesti muistista, kun sytytysvirta kytketään päälle.
Lisäksi kuljettajan tietokeskuksessa
näkyvä viesti ilmaisee käytetyn avai‐
men perusteella tunnistetun kuljetta‐
jan numeron. Jos sytytysvirta kytke‐
tään päälle samalla avaimella vähin‐
tään kolme kertaa peräkkäin, viesti
näytetään uudelleen vasta, kun
käytetään toista avainta.Voit keskeyttää liikkeen painamalla
yhtä muistipainikkeista tai käyttä‐
mällä sähkötoimisten istuimien sääti‐
miä.
Edellytyksenä on, että Kuljettajan
henkilökohtaiset säädöt ja Autom.
tallennettujen arvojen käyttö on akti‐
voitu Infonäytön henkilökohtaisissa
asetuksissa.
Tämä toiminto voidaan ottaa käyttöön
tai poistaa käytöstä auton räätälöinti‐
valikossa.
Valitse oikea asetus infonäytön vali‐
kossa Ajoneuvo .
Infonäyttö 3 110.
Auton räätälöinti 3 116.
Helppo poistumistoiminto
Sähkötoiminen kuljettajan istuin liik‐
kuu taaksepäin, kun auto on paikal‐
laan, ulospääsyn helpottamiseksi.
Helpon poistumistoiminnon aktivoimi‐ nen:
● aseta valintavipu P -asentoon
(automaattivaihteisto)
● kytke seisontajarru (käsivaih‐ teisto)
Page 50 of 305
48Istuimet, turvajärjestelmät● katkaise sytytysvirta
● ota avain pois virtalukosta
● avaa kuljettajan ovi
Jos ovi on jo auki, aktivoi helppo pois‐ tumistoiminto katkaisemalla sytytys‐
virta.
Voit keskeyttää liikkeen painamalla
yhtä muistipainikkeista tai käyttä‐
mällä sähkötoimisten istuimien sääti‐
miä.
Tämä toiminto voidaan ottaa käyttöön
tai poistaa käytöstä auton räätälöinti‐
valikossa.
Valitse oikea asetus infonäytön vali‐
kossa Ajoneuvo .
Infonäyttö 3 110.
Auton räätälöinti 3 116.
Turvatoiminto
Liike voi pysähtyä myös, jos kuljetta‐ jan istuimeen kohdistuu vastusta liik‐
keen aikana. Kun olet poistanut
esteen, paina soveltuvaa muistipaini‐ ketta kahden sekunnin ajan. Yritä
kutsua muistissa oleva asento uudel‐
leen. Jos kutsu ei toimi, ota yhteys
korjaamoon.Ylikuormitus
Jos istuimen säätö on ylikuormittunut
sähköisesti, virransyöttö katkaistaan
automaattisesti lyhyeksi ajaksi.
Huomautus
Jos turvatyynyt ovat lauenneet
onnettomuudessa, kuhunkin asen‐ topainikkeeseen tallennetut muisti‐
toiminnot poistetaan käytöstä.
Kyynärnoja
Paina painiketta ja käännä kyynär‐
noja ylös. Kyynärnojan alla on säily‐
tystila ja induktiivinen laturi.
Induktiivinen lataus 3 85.
Lämmitys
Paina kyseisen istuimen ß haluamasi
lämmitystehon mukaan yhden tai
useamman kerran. Tilan ilmaisevat
painikkeen merkkivalot.
Jos jollakulla autossa olijoista on
herkkä iho, emme suosittele suurim‐
man lämmitystehon käyttöä jatku‐
vasti.
Istuinlämmityksen teho alenee auto‐ maattisesti korkeimmasta tasosta
keskitasoon 30 minuutin jälkeen.
Istuinlämmitys toimii moottorin
käydessä ja Autostop-toiminnon
aikana.
