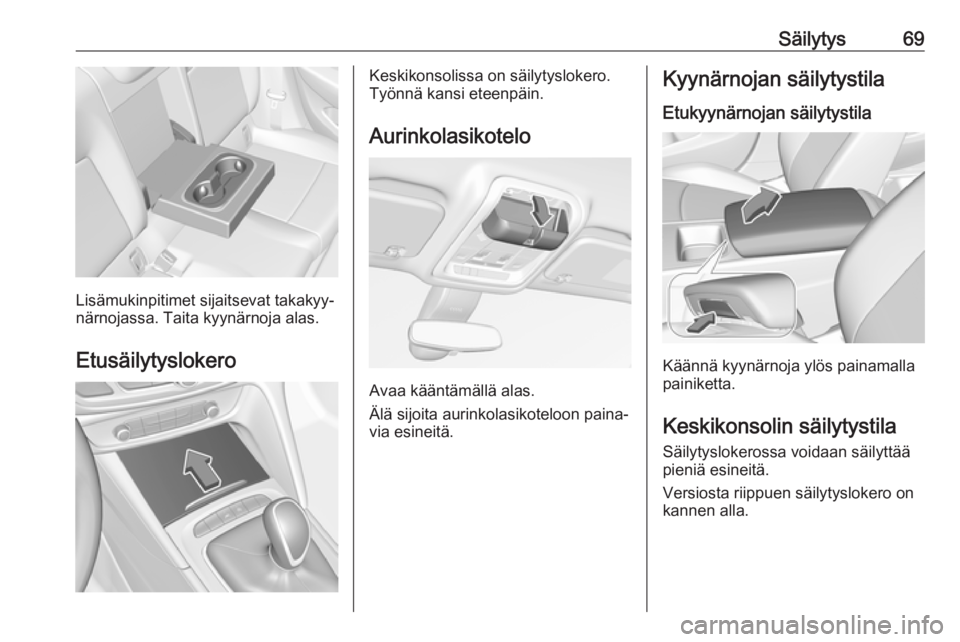

Säilytys69
Lisämukinpitimet sijaitsevat takakyy‐
närnojassa. Taita kyynärnoja alas.
Etusäilytyslokero
Keskikonsolissa on säilytyslokero.
Työnnä kansi eteenpäin.
Aurinkolasikotelo
Avaa kääntämällä alas.
Älä sijoita aurinkolasikoteloon paina‐
via esineitä.
Kyynärnojan säilytystila
Etukyynärnojan säilytystila
Käännä kyynärnoja ylös painamalla
painiketta.
Keskikonsolin säilytystila Säilytyslokerossa voidaan säilyttää
pieniä esineitä.
Versiosta riippuen säilytyslokero on
kannen alla.

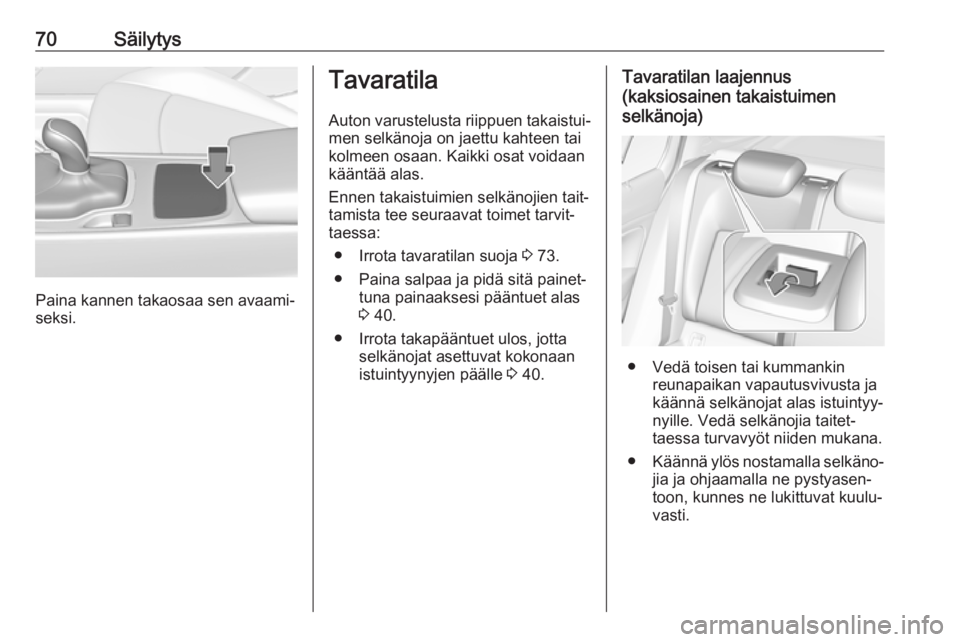

70Säilytys
Paina kannen takaosaa sen avaami‐
seksi.
Tavaratila
Auton varustelusta riippuen takaistui‐
men selkänoja on jaettu kahteen tai
kolmeen osaan. Kaikki osat voidaan
kääntää alas.
Ennen takaistuimien selkänojien tait‐ tamista tee seuraavat toimet tarvit‐
taessa:
● Irrota tavaratilan suoja 3 73.
● Paina salpaa ja pidä sitä painet‐ tuna painaaksesi pääntuet alas
3 40.
● Irrota takapääntuet ulos, jotta selkänojat asettuvat kokonaan
istuintyynyjen päälle 3 40.Tavaratilan laajennus
(kaksiosainen takaistuimen
selkänoja)
● Vedä toisen tai kummankin reunapaikan vapautusvivusta ja
käännä selkänojat alas istuintyy‐
nyille. Vedä selkänojia taitet‐
taessa turvavyöt niiden mukana.
● Käännä ylös nostamalla selkäno‐
jia ja ohjaamalla ne pystyasen‐
toon, kunnes ne lukittuvat kuulu‐
vasti.

Säilytys71
Selkänojat on lukittu oikein vain
silloin, kun punainen merkintä
lähellä vapautusvipua ei ole enää näkyvissä.
9 Varoitus
Selkänojien ollessa ylös käännet‐
tyinä varmista ennen liikkeelle
lähtemistä, että ne ovat lukkiutu‐
neet hyvin paikalleen. Tämän
noudattamatta jättäminen voi
johtaa henkilövahinkoihin tai kuor‐ man tai auton vaurioitumiseen
voimakkaan jarrutuksen tai
törmäyksen yhteydessä.
Keskimmäisen istuimen turvavyö saattaa jäädä väliin, jos selkänoja
nostetaan liian nopeasti. Avaa
kelauslaitteen lukitus painamalla
turvavyötä sisään tai vetämällä sitä
ulos noin 20 mm ja irrottamalla
otteen.
Tavaratilan laajennus
(kolmiosainen takaistuimen
selkänoja)
● Käännä takakyynärnoja ylös.● Vedä silmukasta ja käännä takaistuimen keskimmäinen
selkänoja alas.
● Vedä toisen tai kummankin reunapaikan vapautusvivusta ja
käännä selkänojat alas istuintyy‐
nyille.
9 Varoitus
Ole varovainen kääntäessäsi alas
oikeanpuoleisen istuimen selkä‐ nojaa, jos keskimmäisen istuimen
selkänoja on jo käännetty alas.
Henkilövahingon vaara johtuen
selkänojassa olevasta ulkone‐
vasta pultista.

72Säilytys
● Vedä toisen tai kummankinreunapaikan vapautusvivusta ja
käännä selkänojat alas istuintyy‐
nyille. Vedä selkänojia taitet‐
taessa turvavyöt niiden mukana.
9 Varoitus
Ole varovainen kääntäessäsi alas
oikeanpuoleisen istuimen selkä‐ nojaa, jos keskimmäisen istuimen
selkänoja on jo käännetty alas.
Henkilövahingon vaara johtuen
selkänojassa olevasta ulkone‐
vasta pultista.
● Vaihtoehtoisesti taita istuimen selkänojat tavaratilasta: vedä
tavaratilan vasemmassa tai
oikeassa sivuseinässä olevaa
kytkintä taittaaksesi vastaavan
osan takaistuimen selkänojasta.
9 Varoitus
Ole varovainen, kun käytät taka‐
selkänojia tavaratilasta. Selkänoja kääntyy eteen varsin voimak‐
kaasti. Loukkaantumisvaara erityi‐
sesti lapsille.
Varmista, että takapenkille ei ole
kiinnitetty mitään tai istuintyynyllä
ei ole mitään.
● Käännä ylös nostamalla selkäno‐
jia ja ohjaamalla ne pystyasen‐
toon, kunnes ne lukittuvat kuulu‐
vasti.
Selkänojat on lukittu oikein vain
silloin, kun punainen merkintä
lähellä vapautusvipua ei ole enää näkyvissä.
9 Varoitus
Selkänojien ollessa ylös käännet‐
tyinä varmista ennen liikkeelle
lähtemistä, että ne ovat lukkiutu‐
neet hyvin paikalleen. Tämän
noudattamatta jättäminen voi

Säilytys73johtaa henkilövahinkoihin tai kuor‐man tai auton vaurioitumiseen
voimakkaan jarrutuksen tai
törmäyksen yhteydessä.
Keskimmäisen istuimen turvavyö
saattaa jäädä väliin, jos selkänoja
nostetaan liian nopeasti. Avaa
kelauslaitteen lukitus painamalla
turvavyötä sisään tai vetämällä sitä
ulos noin 20 mm ja irrottamalla
otteen.
Tavaratilan suoja
Älä aseta esineitä suojan päälle.
Suojan irrotus
Irrota kiinnityshihnat takaluukusta.
Nosta suojaa takaa ja edestä.
Irrota kansi.
Suojan kiinnitys Kiinnitä suoja sivuohjaimiin ja käännä
alaspäin. Kiinnitä kiinnityshihnat taka‐ luukkuun.
Tavaratilan lattian suojalevy
Tavaratilan lattian suojalevy voidaan
irrottaa. Nosta kansi silmukasta ja
irrota.

74SäilytysKiinnityssilmukat
Kuormankiinnityslenkkien avulla
estetään esineiden liukuminen. Kuor‐ mankiinnityslenkkeihin kiinnitetään
esim. kiinnityshihnat tai tavaraverkko.
Varoituskolmio
Säilytä varoituskolmio tavaratilan
takaosassa olevassa tilassa.
Ensiapupakkaus
Säilytä ensiapupakkaus tavaratilan
oikealla puolella ja kiinnitä se
hihnalla.

Säilytys75Kattotelinejärjestelmä
Kattoteline Turvallisuussyistä ja kattovaurioiden
välttämiseksi suosittelemme auto‐
malliin hyväksytyn kattotelineen käyt‐
töä. Ota lisätietoja varten yhteys
korjaamoon.
Kattotelineen asennus
Avaa kaikki ovet.
Asennuspisteet sijaitsevat auton
korissa kussakin ovikehyksessä.
Kiinnitä kattoteline sen mukana toimi‐
tettujen asennusohjeiden mukaisesti.
Irrota kattoteline, kun sitä ei käytetä.Lastaustietoa
● Raskaat esineet tulee asettaa tavaratilassa takaistuinten selkä‐
nojien taakse. Varmista, että selkänojat ovat hyvin paikallaan,
ts. punaiset merkinnät sivussa
vapautusvivun lähellä eivät ole
enää näkyvissä. Jos teet kuor‐
masta pinon, aseta raskaat
esineet pinon alimmaisiksi.
● Kiinnitä tavarat kuormankiinni‐ tyslenkkeihin sidotuilla kiinnitys‐
hihnoilla 3 74.

76Säilytys● Irralliset esineet tulee aina kiin‐nittää paikalleen, jotta ne eivät
liiku tavaratilassa.
● Kun kuljetat esineitä tavarati‐ lassa, takaistuinten selkänojat
eivät saa olla eteenpäin kallistet‐
tuina.
● Kuorman korkeus ei saa ylittää selkänojien yläreunaa.
● Älä aseta mitään esineitä tavara‐
tilan suojan tai kojelaudan päälle
äläkä peitä kojelaudan yläosassa
olevaa tunnistinta.
● Kuorma ei saa estää polkimien, seisontajarrun eikä vaihdevivun
käyttöä eikä estää kuljettajan liik‐ keitä. Sisätilassa ei saa säilyttää
irrallisia esineitä.
● Älä aja takaluukun ollessa auki.9 Varoitus
Varmista aina, että auton kuorma
on kiinnitetty turvallisesti. Muussa
tapauksessa esineitä voi lentää
auton sisätiloissa ja aiheuttaa
vammoja tai kuorman tai auton
vaurioitumisen.
● Kantavuus on auton sallitun kokonaismassan (ks. tyyppikilpi
3 276) ja EY-normin mukaisen
omamassan erotus.
Laske kantavuus kirjoittamalla
autosi paino tämän käyttöoppaan alussa olevaan painotaulukkoon.
EY-omamassa sisältää kuljetta‐ jan (68 kg), matkatavaran (7 kg)
ja kaikkien nesteiden (polttoaine‐
säiliön 90 % täyttöaste) painon.
Erikois- ja lisävarusteet nostavat omamassaa.
● Kattokuorma lisää herkkyyttä sivutuulelle ja heikentää
ajo-ominaisuuksia painopisteen
siirtyessä ylemmäksi. Jaa
kuorma tasaisesti ja kiinnitä se
hihnoilla siten, ettei se pääse liik‐ kumaan. Sovita rengaspaineet ja ajonopeus kuormitukseen.
Tarkasta kiinnityksen pitävyys
usein ja kiristä tarvittaessa.
Suurin sallittu ajonopeus on
120 km/h.
Suurin sallittu kattokuorma on
100 kg. Kattokuorma muodostuukattotelineen ja kuorman yhteen‐ lasketusta painosta.

Mittarit ja käyttölaitteet77Mittarit ja
käyttölaitteetKäyttölaitteet ................................ 78
Ohjauspyörän säätö ..................78
Ohjauspyörän kauko-ohjaus .....78
Lämmitettävä ohjauspyörä ........79
Äänitorvi .................................... 79
Tuulilasin pyyhin-/pesulaite .......79
Takalasin pyyhin/pesulaite ........81
Ulkolämpötila ............................. 82
Kello .......................................... 82
Virtapistokkeet ........................... 84
Induktiivinen lataus ....................85
Tuhkakupit ................................. 85
Varoitusvalot, mittarit ja ilmaisi‐
met ............................................... 87
Mittaristo .................................... 87
Nopeusmittari ............................ 92
Matkamittari ............................... 93
Osamatkamittari ........................93
Kierroslukumittari .......................94
Polttoainemittari .........................94
Moottorin jäähdytysnesteen lämpömittari .............................. 95
Huoltonäyttö .............................. 95
Merkkivalot ................................ 96Suuntavilkku.............................. 96
Turvavyömuistutin .....................96
Turvatyynyt ja turvavyönkiristimet .................... 97
Turvatyynyn poistaminen käytöstä .................................... 97
Latausjärjestelmä ......................98
Toimintavian merkkivalo ............98
Jarru- ja kytkinjärjestelmä ..........98
Sähkötoiminen seisontajarru .....98
Sähkötoimisen seisontajarrun vika ........................................... 99
Lukkiutumaton jarrujärjestelmä (ABS) ........................................ 99
Vaihteensiirto ............................. 99
Etäisyyden osoitus edessä olevaan kohteeseen .................99
Kaistavahti ................................. 99
Elektroninen ajonvakautusjär‐ jestelmä pois päältä .................99
Elektroninen ajonvakautusjär‐ jestelmä ja
luistonestojärjestelmä .............100
Luistonestojärjestelmä pois päältä ...................................... 100
Jäähdytysnesteen lämpötila ....100
Hehkutus ................................. 100
AdBlue ..................................... 100
Rengaspaineiden valvontajärjestelmä ................. 100Moottorin öljynpaine ................100
Polttoaine vähissä ...................101
Ajonestin .................................. 101
Ulkovalot .................................. 101
Kaukovalot ............................... 101
Kaukovaloapu .......................... 101
LED-ajovalot ............................ 101
Sumuvalot ............................... 102
Takasumuvalo ......................... 102
Vakionopeussäädin .................102
Mukautuva vakionopeussäädin ................102
Auto havaittu edessä ...............102
Jalankulkijan tunnistus ............102
Nopeusrajoitin ......................... 102
Liikennemerkkien tunnistus .....102
Ovi auki ................................... 103
Tietonäytöt ................................. 103
Kuljettajan tietokeskus .............103
Infonäyttö ................................. 110
Tuulilasinäyttö ......................... 112
Auton viestit ............................... 115
Varoitusäänet .......................... 115
Pariston jännite ........................116
Auton räätälöinti .........................116
Telematiikan huolto ...................121
OnStar ..................................... 121

78Mittarit ja käyttölaitteetKäyttölaitteet
Ohjauspyörän säätö
Vapauta vipu, säädä ohjauspyörä,
lukitse vipu ja varmista, että se lukit‐
tuu täysin.
Säädä ohjauspyörän asento vain
auton seistessä ja ohjauslukon
ollessa vapautettuna.
Ohjauspyörän
kauko-ohjaus
Kuljettajan tietokeskusta, joitakin
kuljettajan apujärjestelmiä, Infotain‐
ment-järjestelmää ja kytkettyä matka‐
puhelinta voi käyttää ohjauspyörän
säätimillä.
Kuvissa näkyvät eri versiot.
Kuljettajan tietokeskus 3 103.
Kuljettajan apujärjestelmät 3 177.
Lisäohjeita on Infotainment-ohjekir‐
jassa.
