Page 251 of 313

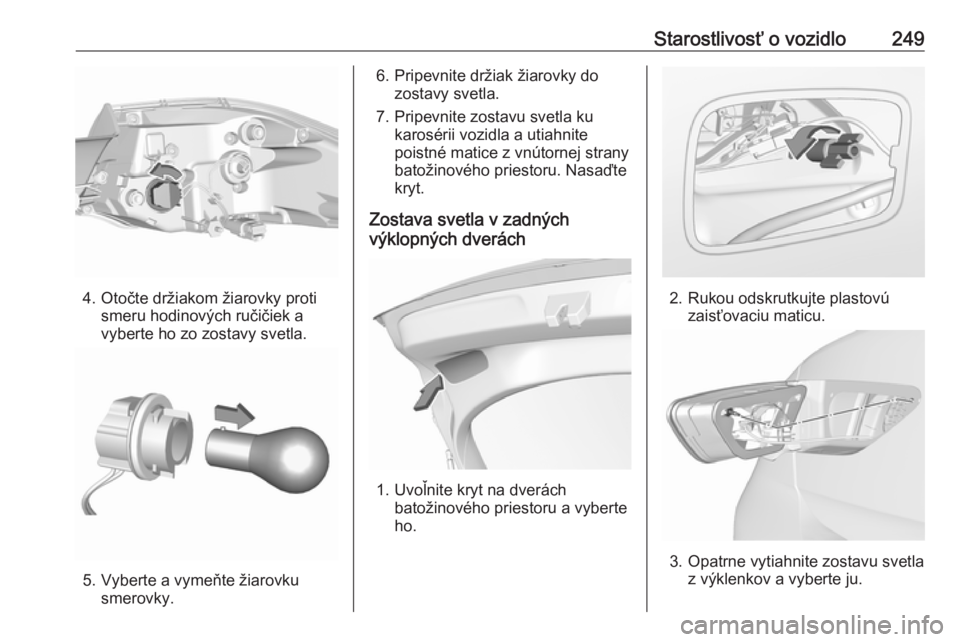

Starostlivosť o vozidlo249
4. Otočte držiakom žiarovky protismeru hodinových ručičiek avyberte ho zo zostavy svetla.
5. Vyberte a vymeňte žiarovku smerovky.
6. Pripevnite držiak žiarovky dozostavy svetla.
7. Pripevnite zostavu svetla ku karosérii vozidla a utiahnite
poistné matice z vnútornej strany
batožinového priestoru. Nasaďte
kryt.
Zostava svetla v zadných
výklopných dverách
1. Uvoľnite kryt na dverách batožinového priestoru a vyberte
ho.
2. Rukou odskrutkujte plastovú zaisťovaciu maticu.
3. Opatrne vytiahnite zostavu svetlaz výklenkov a vyberte ju.

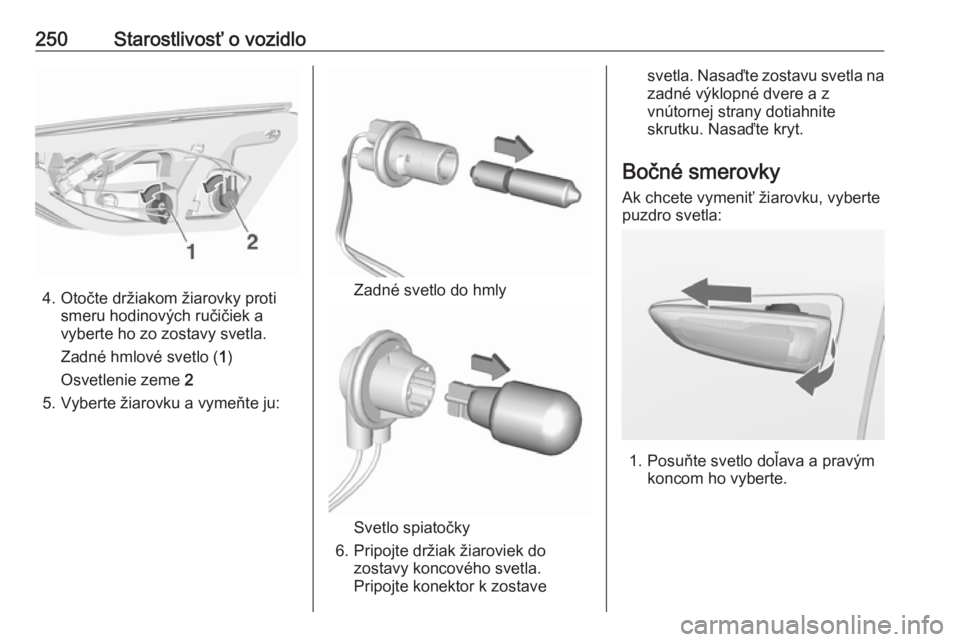

Page 252 of 313
250Starostlivosť o vozidlo
4. Otočte držiakom žiarovky protismeru hodinových ručičiek avyberte ho zo zostavy svetla.
Zadné hmlové svetlo ( 1)
Osvetlenie zeme 2
5. Vyberte žiarovku a vymeňte ju:Zadné svetlo do hmly
Svetlo spiatočky
6. Pripojte držiak žiaroviek do zostavy koncového svetla.
Pripojte konektor k zostave
svetla. Nasaďte zostavu svetla na
zadné výklopné dvere a z
vnútornej strany dotiahnite
skrutku. Nasaďte kryt.
Bočné smerovky Ak chcete vymeniť žiarovku, vyberte
puzdro svetla:
1. Posuňte svetlo doľava a pravým koncom ho vyberte.

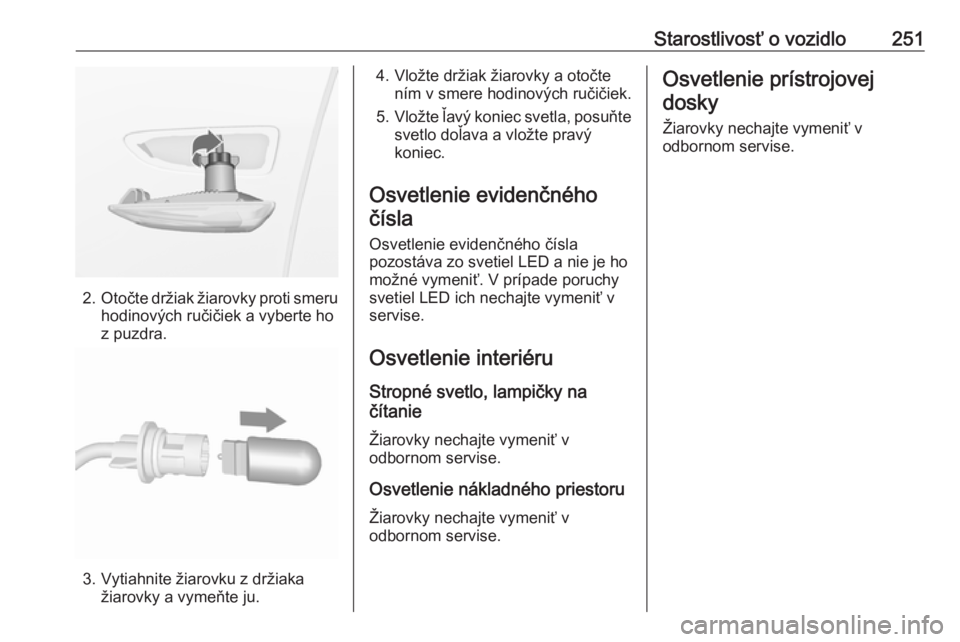

Page 253 of 313
Starostlivosť o vozidlo251
2.Otočte držiak žiarovky proti smeru
hodinových ručičiek a vyberte ho
z puzdra.
3. Vytiahnite žiarovku z držiaka žiarovky a vymeňte ju.
4. Vložte držiak žiarovky a otočtením v smere hodinových ručičiek.
5. Vložte ľavý koniec svetla, posuňte
svetlo doľava a vložte pravý
koniec.
Osvetlenie evidenčného čísla
Osvetlenie evidenčného čísla
pozostáva zo svetiel LED a nie je ho
možné vymeniť. V prípade poruchy
svetiel LED ich nechajte vymeniť v
servise.
Osvetlenie interiéru
Stropné svetlo, lampičky na
čítanie
Žiarovky nechajte vymeniť v
odbornom servise.
Osvetlenie nákladného priestoru Žiarovky nechajte vymeniť v
odbornom servise.Osvetlenie prístrojovej
dosky
Žiarovky nechajte vymeniť v
odbornom servise.

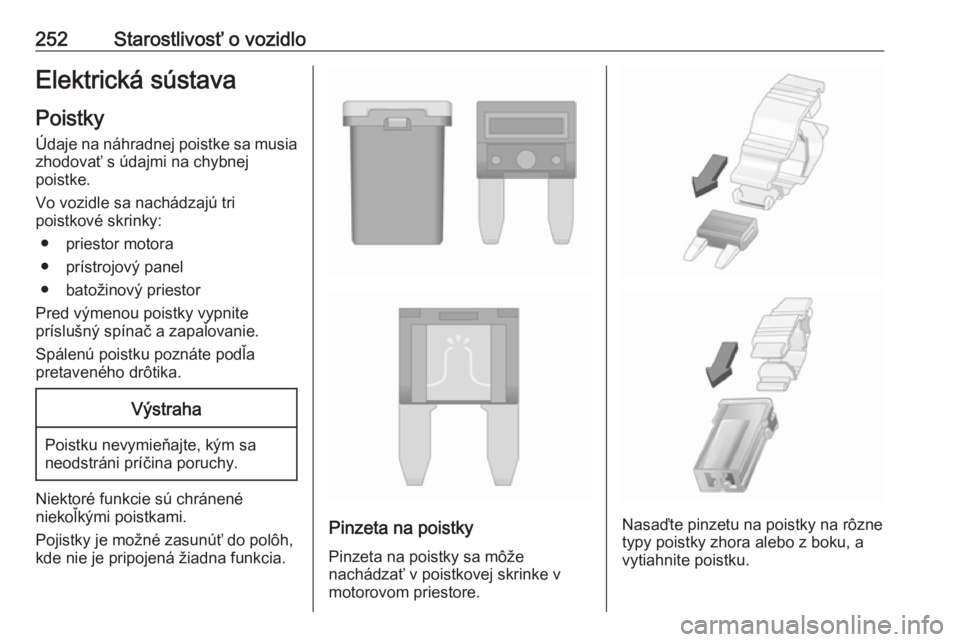

Page 254 of 313
252Starostlivosť o vozidloElektrická sústava
Poistky Údaje na náhradnej poistke sa musiazhodovať s údajmi na chybnej
poistke.
Vo vozidle sa nachádzajú tri
poistkové skrinky:
● priestor motora
● prístrojový panel
● batožinový priestor
Pred výmenou poistky vypnite
príslušný spínač a zapaľovanie.
Spálenú poistku poznáte podľa
pretaveného drôtika.Výstraha
Poistku nevymieňajte, kým sa
neodstráni príčina poruchy.
Niektoré funkcie sú chránené
niekoľkými poistkami.
Pojistky je možné zasunúť do polôh,
kde nie je pripojená žiadna funkcia.
Pinzeta na poistky
Pinzeta na poistky sa môže
nachádzať v poistkovej skrinke v
motorovom priestore.Nasaďte pinzetu na poistky na rôzne
typy poistky zhora alebo z boku, a
vytiahnite poistku.

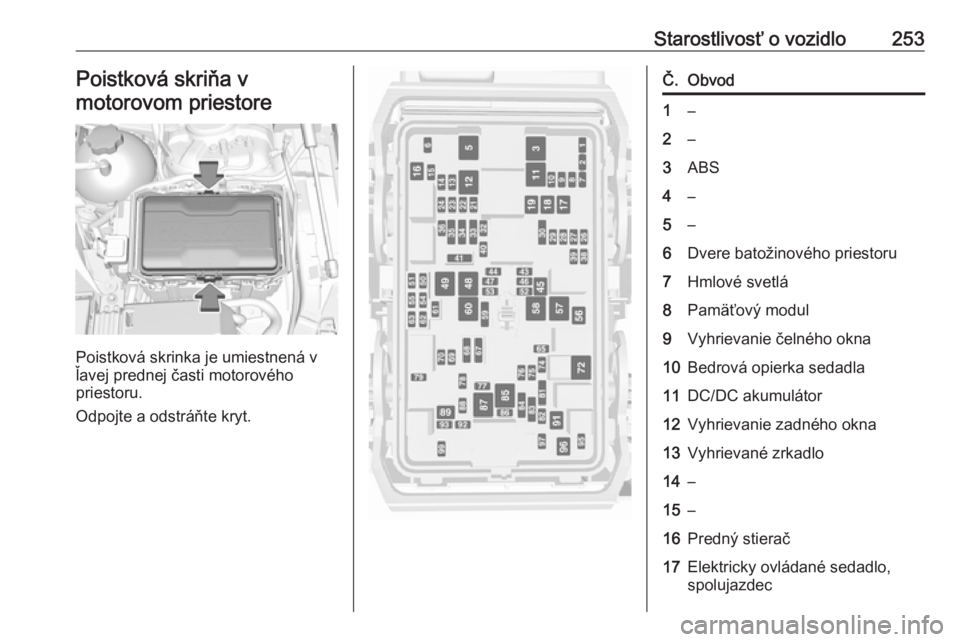

Page 255 of 313
Starostlivosť o vozidlo253Poistková skriňa v
motorovom priestore
Poistková skrinka je umiestnená v
ľavej prednej časti motorového
priestoru.
Odpojte a odstráňte kryt.
Č.Obvod1–2–3ABS4–5–6Dvere batožinového priestoru7Hmlové svetlá8Pamäťový modul9Vyhrievanie čelného okna10Bedrová opierka sedadla11DC/DC akumulátor12Vyhrievanie zadného okna13Vyhrievané zrkadlo14–15–16Predný stierač17Elektricky ovládané sedadlo,
spolujazdec

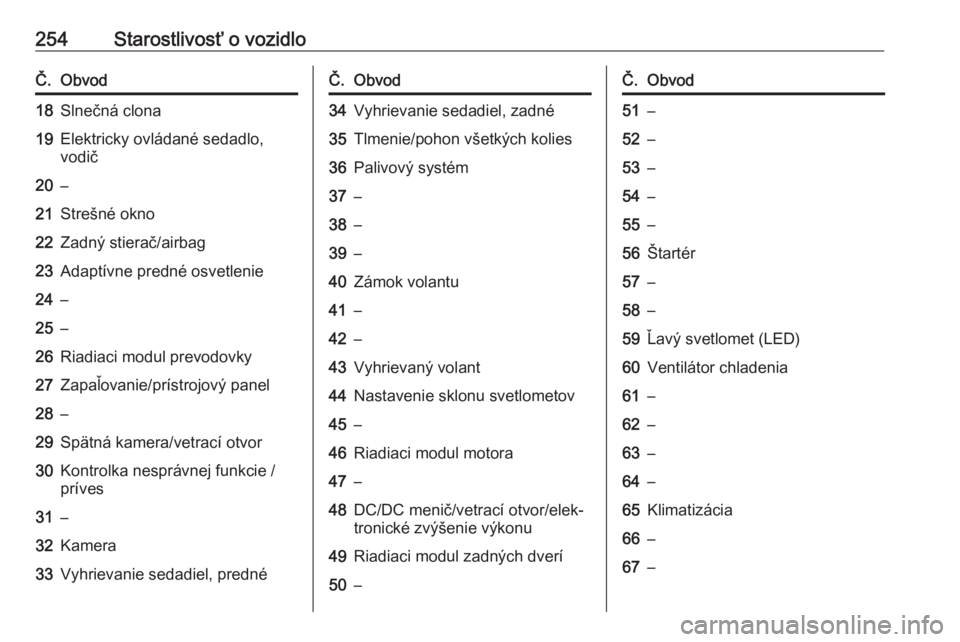

Page 256 of 313
254Starostlivosť o vozidloČ.Obvod18Slnečná clona19Elektricky ovládané sedadlo,
vodič20–21Strešné okno22Zadný stierač/airbag23Adaptívne predné osvetlenie24–25–26Riadiaci modul prevodovky27Zapaľovanie/prístrojový panel28–29Spätná kamera/vetrací otvor30Kontrolka nesprávnej funkcie /
príves31–32Kamera33Vyhrievanie sedadiel, prednéČ.Obvod34Vyhrievanie sedadiel, zadné35Tlmenie/pohon všetkých kolies36Palivový systém37–38–39–40Zámok volantu41–42–43Vyhrievaný volant44Nastavenie sklonu svetlometov45–46Riadiaci modul motora47–48DC/DC menič/vetrací otvor/elek‐
tronické zvýšenie výkonu49Riadiaci modul zadných dverí50–Č.Obvod51–52–53–54–55–56Štartér57–58–59Ľavý svetlomet (LED)60Ventilátor chladenia61–62–63–64–65Klimatizácia66–67–

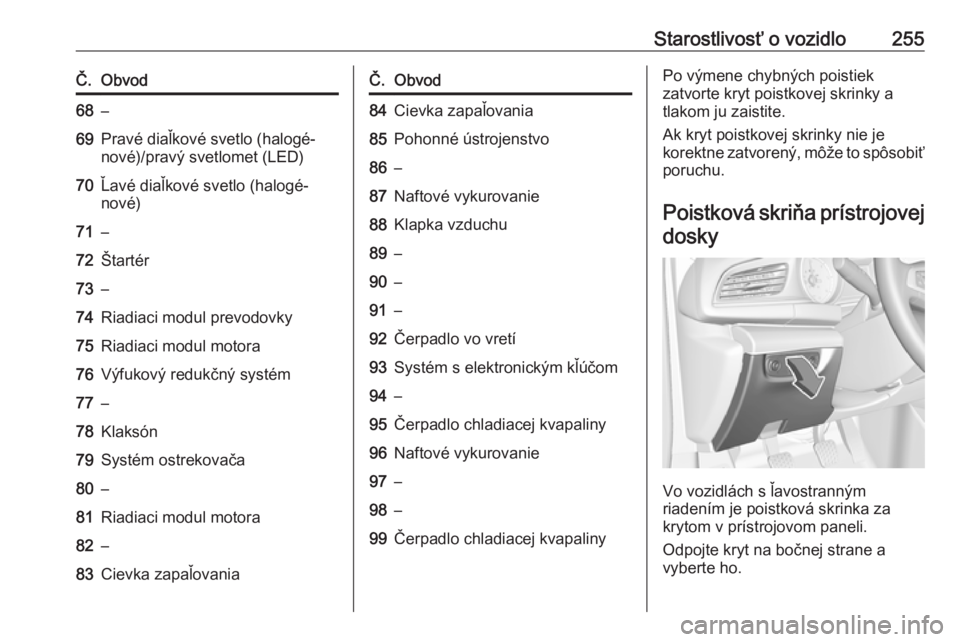

Page 257 of 313
Starostlivosť o vozidlo255Č.Obvod68–69Pravé diaľkové svetlo (halogé‐
nové)/pravý svetlomet (LED)70Ľavé diaľkové svetlo (halogé‐
nové)71–72Štartér73–74Riadiaci modul prevodovky75Riadiaci modul motora76Výfukový redukčný systém77–78Klaksón79Systém ostrekovača80–81Riadiaci modul motora82–83Cievka zapaľovaniaČ.Obvod84Cievka zapaľovania85Pohonné ústrojenstvo86–87Naftové vykurovanie88Klapka vzduchu89–90–91–92Čerpadlo vo vretí93Systém s elektronickým kľúčom94–95Čerpadlo chladiacej kvapaliny96Naftové vykurovanie97–98–99Čerpadlo chladiacej kvapalinyPo výmene chybných poistiek
zatvorte kryt poistkovej skrinky a
tlakom ju zaistite.
Ak kryt poistkovej skrinky nie je
korektne zatvorený, môže to spôsobiť poruchu.
Poistková skriňa prístrojovej
dosky
Vo vozidlách s ľavostranným
riadením je poistková skrinka za
krytom v prístrojovom paneli.
Odpojte kryt na bočnej strane a
vyberte ho.

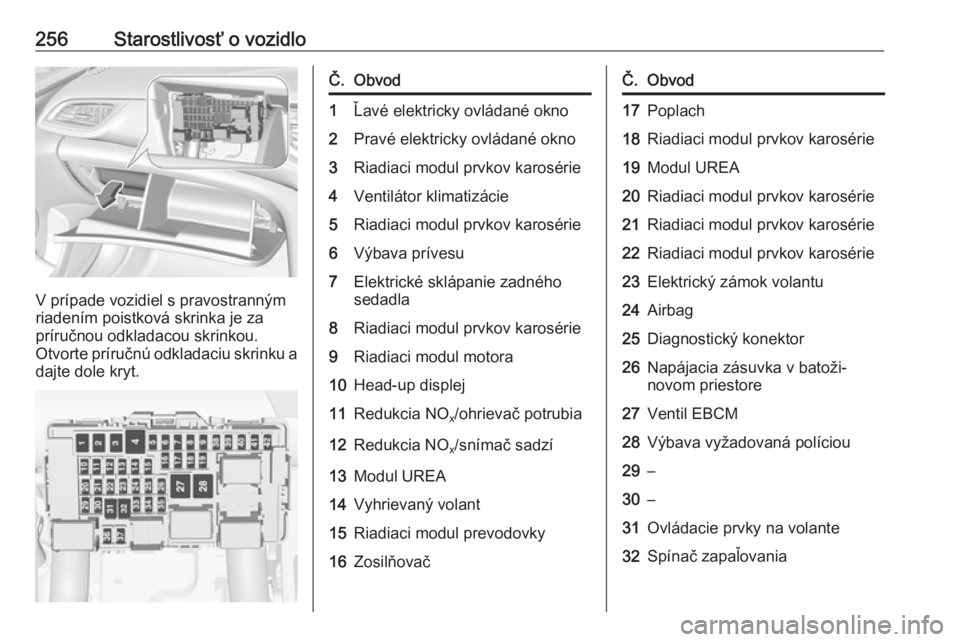

Page 258 of 313
256Starostlivosť o vozidlo
V prípade vozidiel s pravostranným
riadením poistková skrinka je za
príručnou odkladacou skrinkou.
Otvorte príručnú odkladaciu skrinku a dajte dole kryt.
Č.Obvod1Ľavé elektricky ovládané okno2Pravé elektricky ovládané okno3Riadiaci modul prvkov karosérie4Ventilátor klimatizácie5Riadiaci modul prvkov karosérie6Výbava prívesu7Elektrické sklápanie zadného
sedadla8Riadiaci modul prvkov karosérie9Riadiaci modul motora10Head-up displej11Redukcia NO x/ohrievač potrubia12Redukcia NO
x/snímač sadzí13Modul UREA14Vyhrievaný volant15Riadiaci modul prevodovky16ZosilňovačČ.Obvod17Poplach18Riadiaci modul prvkov karosérie19Modul UREA20Riadiaci modul prvkov karosérie21Riadiaci modul prvkov karosérie22Riadiaci modul prvkov karosérie23Elektrický zámok volantu24Airbag25Diagnostický konektor26Napájacia zásuvka v batoži‐
novom priestore27Ventil EBCM28Výbava vyžadovaná políciou29–30–31Ovládacie prvky na volante32Spínač zapaľovania

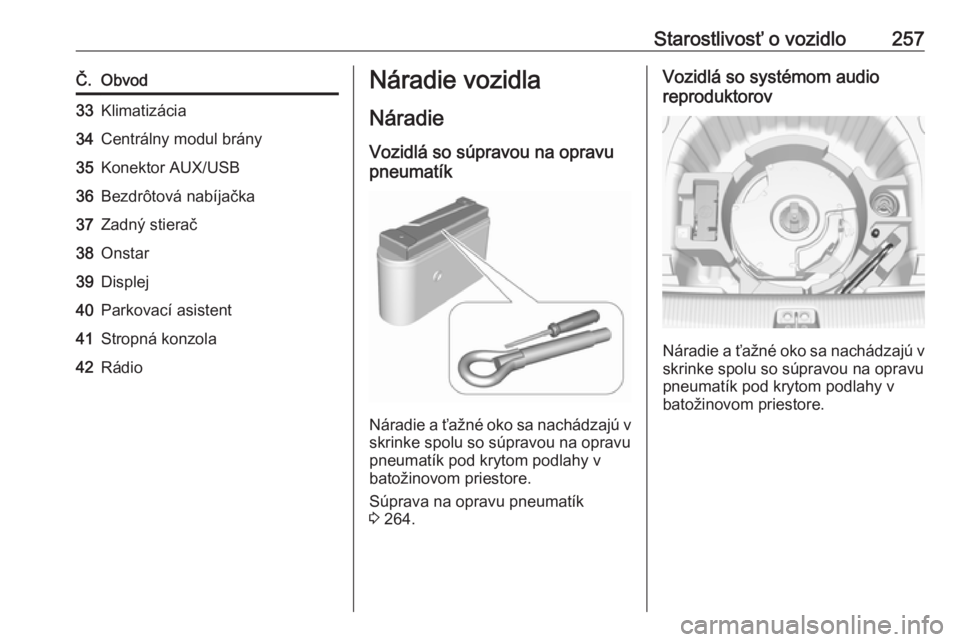

Page 259 of 313
Starostlivosť o vozidlo257Č.Obvod33Klimatizácia34Centrálny modul brány35Konektor AUX/USB36Bezdrôtová nabíjačka37Zadný stierač38Onstar39Displej40Parkovací asistent41Stropná konzola42RádioNáradie vozidla
Náradie Vozidlá so súpravou na opravu
pneumatík
Náradie a ťažné oko sa nachádzajú v
skrinke spolu so súpravou na opravu
pneumatík pod krytom podlahy v batožinovom priestore.
Súprava na opravu pneumatík
3 264.
Vozidlá so systémom audio
reproduktorov
Náradie a ťažné oko sa nachádzajú v
skrinke spolu so súpravou na opravu
pneumatík pod krytom podlahy v batožinovom priestore.
Page 260 of 313
258Starostlivosť o vozidloKolesá s náhradným kolesom
Zdvihák s kľúčom na matice kolies,
náradie, predlžovacia skrutka na
zaistenie poškodeného kolesa a ťažné oko sú umiestnené v skrinke s
náradím pod rezervným kolesom v
batožinovom priestore. Náhradné
koleso 3 271.
Kolesá a pneumatiky
Stav pneumatík a ráfikov
Hrany prechádzajte pomaly a, ak je
to možné, kolmo. Prejazd ostrých
hrán môže spôsobiť poškodenie
pneumatiky a ráfika. Pri parkovaní sa uistite, že pneumatiky sa neopierajú o
hranu obrubníka.
Pravidelne kontrolujte ráfiky z
hľadiska poškodenia. V prípade
poškodenia alebo neobvyklého
opotrebovania vyhľadajte pomoc v
servise.
Zimné pneumatiky
Zimné pneumatiky zvyšujú
bezpečnosť jazdy pri teplotách
nižších ako 7 °C a mali by sa preto
používať na všetkých kolesách.
V súlade s predpismi danej krajiny prilepte nálepku s maximálnou
povolenou rýchlosťou do zorného
poľa vodiča.
Všetky veľkosti pneumatík sú
povolené aj ako zimné pneumatiky
3 295.Označenie pneumatík
Napr. 215/60 R 16 95 H215:Šírka pneumatiky, mm60:Profilové číslo (pomer výšky
pneumatiky k šírke), %R:Typ pneumatiky: RadialRF:Typ: RunFlat16:Priemer kolesa, palce95:Index záťaže, napr. 95
zodpovedá 690 kgH:Písmeno rýchlostného kódu
Písmeno rýchlostného kódu:
Q:až do 160 km/hS:až do 180 km/hT:až do 190 km/hH:až do 210 km/hV:až do 240 km/hW:až do 270 km/h
Vyberte pneumatiku vhodnú pre
maximálnu rýchlosť vášho vozidla.
Maximálna rýchlosť je dosiahnuteľná
pri pohotovostnej hmotnosti s
vodičom (75 kg) plus 125 kg nákladu.
Voliteľná výbava môže znížiť
maximálnu rýchlosť vozidla.
Výkon 3 291.
