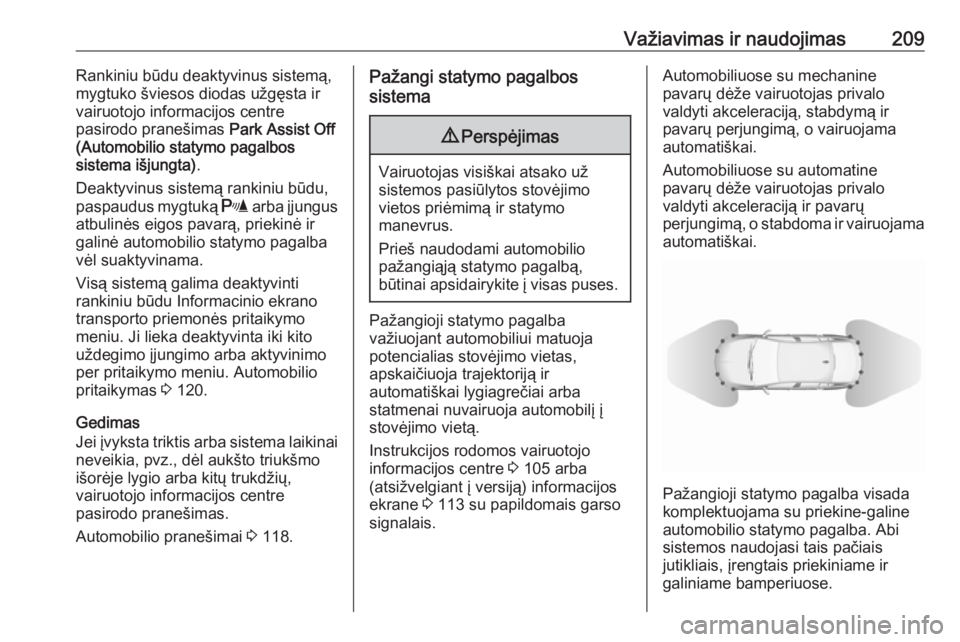

Važiavimas ir naudojimas209Rankiniu būdu deaktyvinus sistemą,
mygtuko šviesos diodas užgęsta ir
vairuotojo informacijos centre
pasirodo pranešimas Park Assist Off
(Automobilio statymo pagalbos
sistema išjungta) .
Deaktyvinus sistemą rankiniu būdu,
paspaudus mygtuką r arba įjungus
atbulinės eigos pavarą, priekinė ir
galinė automobilio statymo pagalba
vėl suaktyvinama.
Visą sistemą galima deaktyvinti
rankiniu būdu Informacinio ekrano
transporto priemonės pritaikymo
meniu. Ji lieka deaktyvinta iki kito
uždegimo įjungimo arba aktyvinimo
per pritaikymo meniu. Automobilio
pritaikymas 3 120.
Gedimas
Jei įvyksta triktis arba sistema laikinai
neveikia, pvz., dėl aukšto triukšmo
išorėje lygio arba kitų trukdžių,
vairuotojo informacijos centre
pasirodo pranešimas.
Automobilio pranešimai 3 118.Pažangi statymo pagalbos
sistema9 Perspėjimas
Vairuotojas visiškai atsako už
sistemos pasiūlytos stovėjimo
vietos priėmimą ir statymo
manevrus.
Prieš naudodami automobilio
pažangiąją statymo pagalbą,
būtinai apsidairykite į visas puses.
Pažangioji statymo pagalba
važiuojant automobiliui matuoja
potencialias stovėjimo vietas,
apskaičiuoja trajektoriją ir
automatiškai lygiagrečiai arba
statmenai nuvairuoja automobilį į
stovėjimo vietą.
Instrukcijos rodomos vairuotojo
informacijos centre 3 105 arba
(atsižvelgiant į versiją) informacijos
ekrane 3 113 su papildomais garso
signalais.
Automobiliuose su mechanine
pavarų dėže vairuotojas privalo
valdyti akceleraciją, stabdymą ir
pavarų perjungimą, o vairuojama
automatiškai.
Automobiliuose su automatine
pavarų dėže vairuotojas privalo
valdyti akceleraciją ir pavarų
perjungimą, o stabdoma ir vairuojama automatiškai.
Pažangioji statymo pagalba visada
komplektuojama su priekine-galine
automobilio statymo pagalba. Abi sistemos naudojasi tais pačiais
jutikliais, įrengtais priekiniame ir
galiniame bamperiuose.

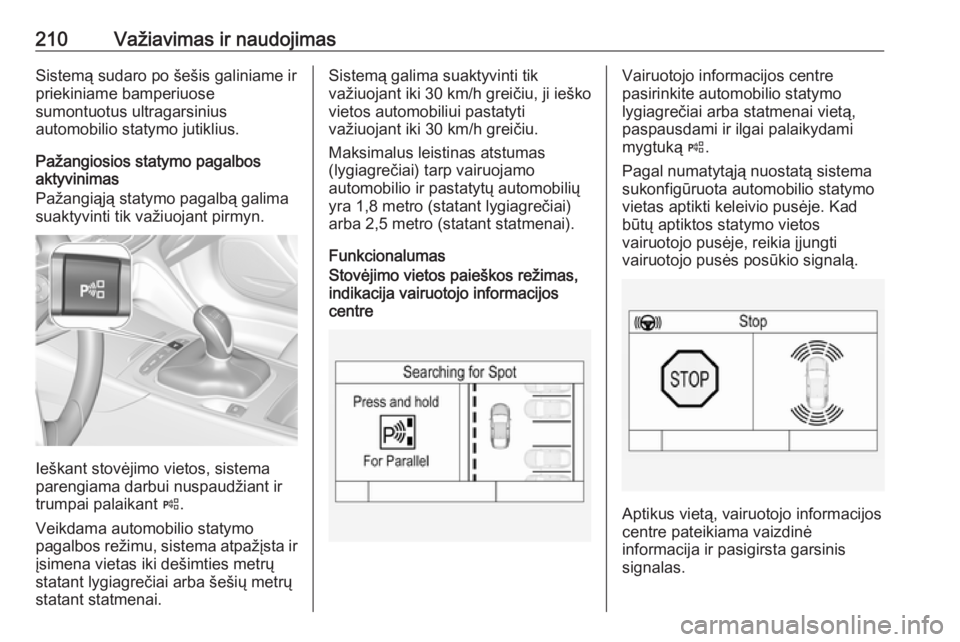

210Važiavimas ir naudojimasSistemą sudaro po šešis galiniame ir
priekiniame bamperiuose
sumontuotus ultragarsinius
automobilio statymo jutiklius.
Pažangiosios statymo pagalbos
aktyvinimas
Pažangiąją statymo pagalbą galima
suaktyvinti tik važiuojant pirmyn.
Ieškant stovėjimo vietos, sistema
parengiama darbui nuspaudžiant ir
trumpai palaikant (.
Veikdama automobilio statymo
pagalbos režimu, sistema atpažįsta ir įsimena vietas iki dešimties metrų
statant lygiagrečiai arba šešių metrų
statant statmenai.
Sistemą galima suaktyvinti tik
važiuojant iki 30 km/h greičiu, ji ieško
vietos automobiliui pastatyti
važiuojant iki 30 km/h greičiu.
Maksimalus leistinas atstumas
(lygiagrečiai) tarp vairuojamo
automobilio ir pastatytų automobilių
yra 1,8 metro (statant lygiagrečiai)
arba 2,5 metro (statant statmenai).
FunkcionalumasStovėjimo vietos paieškos režimas,
indikacija vairuotojo informacijos
centreVairuotojo informacijos centre
pasirinkite automobilio statymo
lygiagrečiai arba statmenai vietą,
paspausdami ir ilgai palaikydami
mygtuką (.
Pagal numatytąją nuostatą sistema
sukonfigūruota automobilio statymo
vietas aptikti keleivio pusėje. Kad būtų aptiktos statymo vietos
vairuotojo pusėje, reikia įjungti
vairuotojo pusės posūkio signalą.
Aptikus vietą, vairuotojo informacijos
centre pateikiama vaizdinė
informacija ir pasigirsta garsinis
signalas.

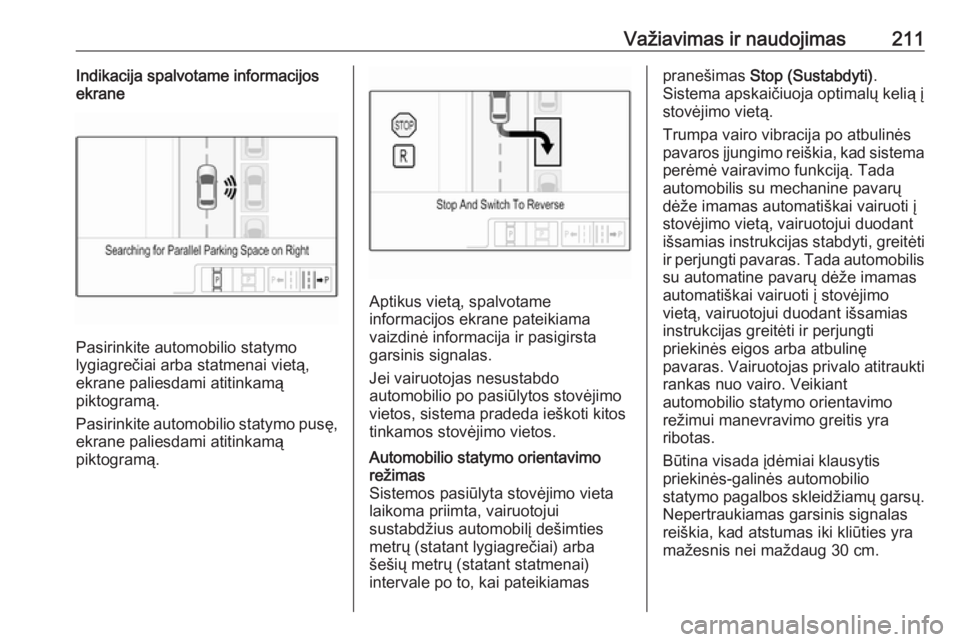

Važiavimas ir naudojimas211Indikacija spalvotame informacijos
ekrane
Pasirinkite automobilio statymo
lygiagrečiai arba statmenai vietą,
ekrane paliesdami atitinkamą
piktogramą.
Pasirinkite automobilio statymo pusę, ekrane paliesdami atitinkamą
piktogramą.
Aptikus vietą, spalvotame
informacijos ekrane pateikiama
vaizdinė informacija ir pasigirsta
garsinis signalas.
Jei vairuotojas nesustabdo automobilio po pasiūlytos stovėjimo
vietos, sistema pradeda ieškoti kitos
tinkamos stovėjimo vietos.
Automobilio statymo orientavimo
režimas
Sistemos pasiūlyta stovėjimo vieta
laikoma priimta, vairuotojui
sustabdžius automobilį dešimties
metrų (statant lygiagrečiai) arba
šešių metrų (statant statmenai)
intervale po to, kai pateikiamaspranešimas Stop (Sustabdyti) .
Sistema apskaičiuoja optimalų kelią į
stovėjimo vietą.
Trumpa vairo vibracija po atbulinės
pavaros įjungimo reiškia, kad sistema
perėmė vairavimo funkciją. Tada
automobilis su mechanine pavarų
dėže imamas automatiškai vairuoti į stovėjimo vietą, vairuotojui duodant
išsamias instrukcijas stabdyti, greitėti ir perjungti pavaras. Tada automobilis
su automatine pavarų dėže imamas
automatiškai vairuoti į stovėjimo
vietą, vairuotojui duodant išsamias
instrukcijas greitėti ir perjungti
priekinės eigos arba atbulinę
pavaras. Vairuotojas privalo atitraukti
rankas nuo vairo. Veikiant
automobilio statymo orientavimo
režimui manevravimo greitis yra
ribotas.
Būtina visada įdėmiai klausytis
priekinės-galinės automobilio
statymo pagalbos skleidžiamų garsų.
Nepertraukiamas garsinis signalas
reiškia, kad atstumas iki kliūties yra
mažesnis nei maždaug 30 cm.

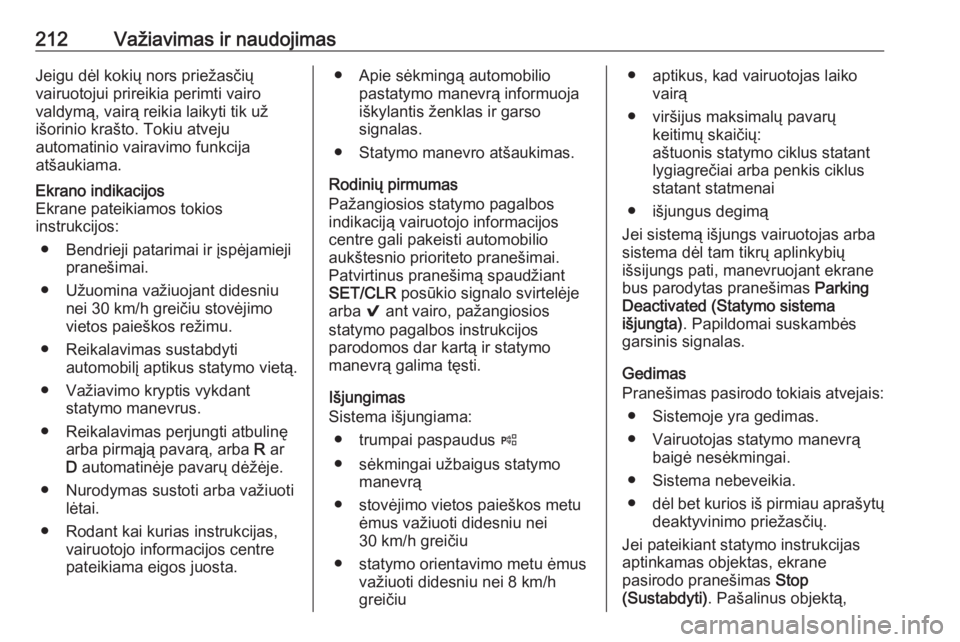

212Važiavimas ir naudojimasJeigu dėl kokių nors priežasčių
vairuotojui prireikia perimti vairo
valdymą, vairą reikia laikyti tik už
išorinio krašto. Tokiu atveju
automatinio vairavimo funkcija
atšaukiama.Ekrano indikacijos
Ekrane pateikiamos tokios
instrukcijos:
● Bendrieji patarimai ir įspėjamieji pranešimai.
● Užuomina važiuojant didesniu nei 30 km/h greičiu stovėjimo
vietos paieškos režimu.
● Reikalavimas sustabdyti automobilį aptikus statymo vietą.
● Važiavimo kryptis vykdant statymo manevrus.
● Reikalavimas perjungti atbulinę arba pirmąją pavarą, arba R ar
D automatinėje pavarų dėžėje.
● Nurodymas sustoti arba važiuoti lėtai.
● Rodant kai kurias instrukcijas, vairuotojo informacijos centre
pateikiama eigos juosta.● Apie sėkmingą automobilio pastatymo manevrą informuoja
iškylantis ženklas ir garso
signalas.
● Statymo manevro atšaukimas.
Rodinių pirmumas
Pažangiosios statymo pagalbos
indikaciją vairuotojo informacijos
centre gali pakeisti automobilio
aukštesnio prioriteto pranešimai.
Patvirtinus pranešimą spaudžiant
SET/CLR posūkio signalo svirtelėje
arba 9 ant vairo, pažangiosios
statymo pagalbos instrukcijos
parodomos dar kartą ir statymo
manevrą galima tęsti.
Išjungimas
Sistema išjungiama:
● trumpai paspaudus (
● sėkmingai užbaigus statymo manevrą
● stovėjimo vietos paieškos metu ėmus važiuoti didesniu nei
30 km/h greičiu
● statymo orientavimo metu ėmus važiuoti didesniu nei 8 km/hgreičiu● aptikus, kad vairuotojas laiko vairą
● viršijus maksimalų pavarų keitimų skaičių:
aštuonis statymo ciklus statant lygiagrečiai arba penkis ciklus
statant statmenai
● išjungus degimą
Jei sistemą išjungs vairuotojas arba
sistema dėl tam tikrų aplinkybių
išsijungs pati, manevruojant ekrane
bus parodytas pranešimas Parking
Deactivated (Statymo sistema
išjungta) . Papildomai suskambės
garsinis signalas.
Gedimas
Pranešimas pasirodo tokiais atvejais:
● Sistemoje yra gedimas.
● Vairuotojas statymo manevrą baigė nesėkmingai.
● Sistema nebeveikia.
● dėl bet kurios iš pirmiau aprašytų
deaktyvinimo priežasčių.
Jei pateikiant statymo instrukcijas
aptinkamas objektas, ekrane
pasirodo pranešimas Stop
(Sustabdyti) . Pašalinus objektą,

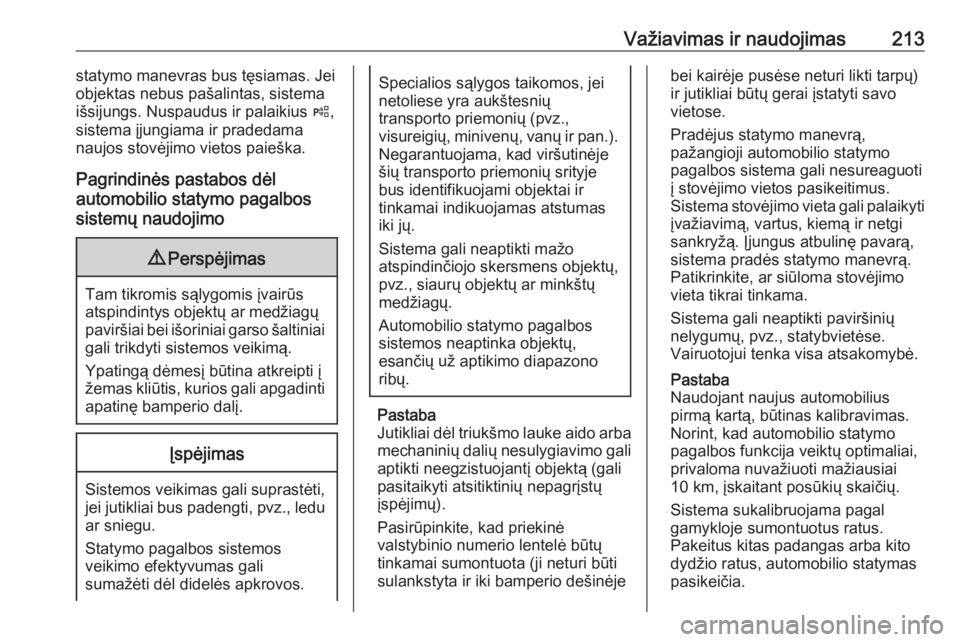

Važiavimas ir naudojimas213statymo manevras bus tęsiamas. Jei
objektas nebus pašalintas, sistema
išsijungs. Nuspaudus ir palaikius (,
sistema įjungiama ir pradedama
naujos stovėjimo vietos paieška.
Pagrindinės pastabos dėl
automobilio statymo pagalbos
sistemų naudojimo9 Perspėjimas
Tam tikromis sąlygomis įvairūs
atspindintys objektų ar medžiagų
paviršiai bei išoriniai garso šaltiniai gali trikdyti sistemos veikimą.
Ypatingą dėmesį būtina atkreipti į
žemas kliūtis, kurios gali apgadinti
apatinę bamperio dalį.
Įspėjimas
Sistemos veikimas gali suprastėti, jei jutikliai bus padengti, pvz., ledu
ar sniegu.
Statymo pagalbos sistemos
veikimo efektyvumas gali
sumažėti dėl didelės apkrovos.
Specialios sąlygos taikomos, jei
netoliese yra aukštesnių
transporto priemonių (pvz.,
visureigių, minivenų, vanų ir pan.). Negarantuojama, kad viršutinėje
šių transporto priemonių srityje
bus identifikuojami objektai ir
tinkamai indikuojamas atstumas
iki jų.
Sistema gali neaptikti mažo
atspindinčiojo skersmens objektų,
pvz., siaurų objektų ar minkštų
medžiagų.
Automobilio statymo pagalbos
sistemos neaptinka objektų,
esančių už aptikimo diapazono
ribų.
Pastaba
Jutikliai dėl triukšmo lauke aido arba mechaninių dalių nesulygiavimo gali
aptikti neegzistuojantį objektą (gali
pasitaikyti atsitiktinių nepagrįstų
įspėjimų).
Pasirūpinkite, kad priekinė
valstybinio numerio lentelė būtų
tinkamai sumontuota (ji neturi būti
sulankstyta ir iki bamperio dešinėje
bei kairėje pusėse neturi likti tarpų)
ir jutikliai būtų gerai įstatyti savo
vietose.
Pradėjus statymo manevrą,
pažangioji automobilio statymo
pagalbos sistema gali nesureaguoti
į stovėjimo vietos pasikeitimus.
Sistema stovėjimo vieta gali palaikyti įvažiavimą, vartus, kiemą ir netgi
sankryžą. Įjungus atbulinę pavarą,
sistema pradės statymo manevrą.
Patikrinkite, ar siūloma stovėjimo
vieta tikrai tinkama.
Sistema gali neaptikti paviršinių
nelygumų, pvz., statybvietėse.
Vairuotojui tenka visa atsakomybė.
Pastaba
Naudojant naujus automobilius
pirmą kartą, būtinas kalibravimas. Norint, kad automobilio statymo
pagalbos funkcija veiktų optimaliai,
privaloma nuvažiuoti mažiausiai
10 km, įskaitant posūkių skaičių.
Sistema sukalibruojama pagal
gamykloje sumontuotus ratus.
Pakeitus kitas padangas arba kito
dydžio ratus, automobilio statymas
pasikeičia.

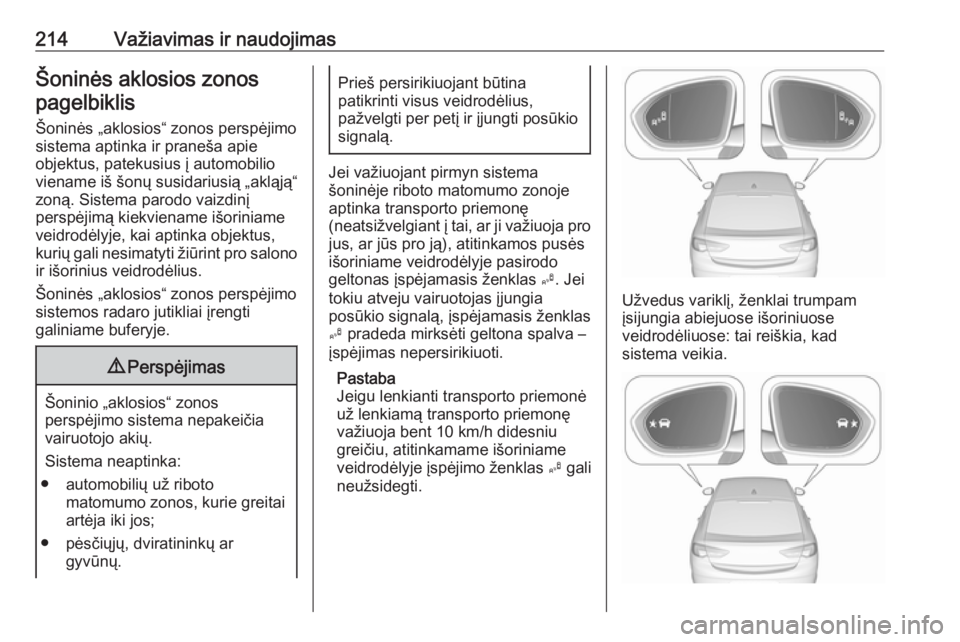

214Važiavimas ir naudojimasŠoninės aklosios zonospagelbiklis
Šoninės „aklosios“ zonos perspėjimo
sistema aptinka ir praneša apie
objektus, patekusius į automobilio
viename iš šonų susidariusią „akląją“ zoną. Sistema parodo vaizdinį
perspėjimą kiekviename išoriniame veidrodėlyje, kai aptinka objektus,
kurių gali nesimatyti žiūrint pro salono
ir išorinius veidrodėlius.
Šoninės „aklosios“ zonos perspėjimo
sistemos radaro jutikliai įrengti
galiniame buferyje.9 Perspėjimas
Šoninio „aklosios“ zonos
perspėjimo sistema nepakeičia
vairuotojo akių.
Sistema neaptinka:
● automobilių už riboto matomumo zonos, kurie greitai
artėja iki jos;
● pėsčiųjų, dviratininkų ar gyvūnų.
Prieš persirikiuojant būtina
patikrinti visus veidrodėlius,
pažvelgti per petį ir įjungti posūkio signalą.
Jei važiuojant pirmyn sistema
šoninėje riboto matomumo zonoje
aptinka transporto priemonę
(neatsižvelgiant į tai, ar ji važiuoja pro
jus, ar jūs pro ją), atitinkamos pusės
išoriniame veidrodėlyje pasirodo
geltonas įspėjamasis ženklas B. Jei
tokiu atveju vairuotojas įjungia
posūkio signalą, įspėjamasis ženklas
B pradeda mirksėti geltona spalva –
įspėjimas nepersirikiuoti.
Pastaba
Jeigu lenkianti transporto priemonė
už lenkiamą transporto priemonę
važiuoja bent 10 km/h didesniu
greičiu, atitinkamame išoriniame veidrodėlyje įspėjimo ženklas B gali
neužsidegti.
Užvedus variklį, ženklai trumpam
įsijungia abiejuose išoriniuose
veidrodėliuose: tai reiškia, kad
sistema veikia.

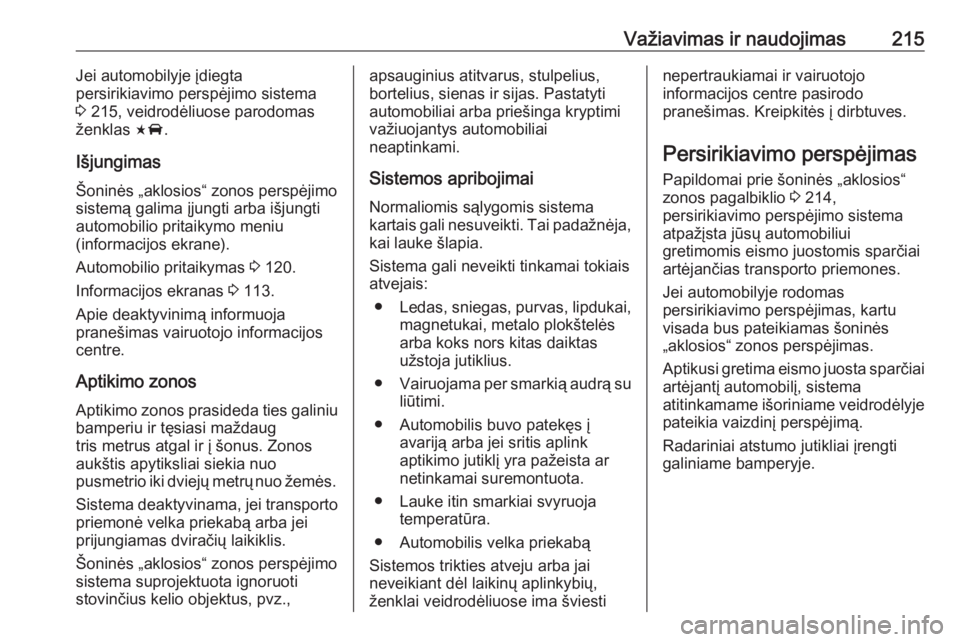

Važiavimas ir naudojimas215Jei automobilyje įdiegta
persirikiavimo perspėjimo sistema
3 215, veidrodėliuose parodomas
ženklas F.
Išjungimas
Šoninės „aklosios“ zonos perspėjimo
sistemą galima įjungti arba išjungti
automobilio pritaikymo meniu
(informacijos ekrane).
Automobilio pritaikymas 3 120.
Informacijos ekranas 3 113.
Apie deaktyvinimą informuoja
pranešimas vairuotojo informacijos
centre.
Aptikimo zonos Aptikimo zonos prasideda ties galiniu
bamperiu ir tęsiasi maždaug
tris metrus atgal ir į šonus. Zonos
aukštis apytiksliai siekia nuo
pusmetrio iki dviejų metrų nuo žemės.
Sistema deaktyvinama, jei transporto priemonė velka priekabą arba jei
prijungiamas dviračių laikiklis.
Šoninės „aklosios“ zonos perspėjimo
sistema suprojektuota ignoruoti
stovinčius kelio objektus, pvz.,apsauginius atitvarus, stulpelius,
bortelius, sienas ir sijas. Pastatyti
automobiliai arba priešinga kryptimi
važiuojantys automobiliai
neaptinkami.
Sistemos apribojimai
Normaliomis sąlygomis sistema
kartais gali nesuveikti. Tai padažnėja,
kai lauke šlapia.
Sistema gali neveikti tinkamai tokiais
atvejais:
● Ledas, sniegas, purvas, lipdukai,
magnetukai, metalo plokštelės
arba koks nors kitas daiktas
užstoja jutiklius.
● Vairuojama per smarkią audrą su
liūtimi.
● Automobilis buvo patekęs į avariją arba jei sritis aplink
aptikimo jutiklį yra pažeista ar
netinkamai suremontuota.
● Lauke itin smarkiai svyruoja temperatūra.
● Automobilis velka priekabą
Sistemos trikties atveju arba jai
neveikiant dėl laikinų aplinkybių,
ženklai veidrodėliuose ima šviestinepertraukiamai ir vairuotojo
informacijos centre pasirodo
pranešimas. Kreipkitės į dirbtuves.
Persirikiavimo perspėjimasPapildomai prie šoninės „aklosios“
zonos pagalbiklio 3 214,
persirikiavimo perspėjimo sistema atpažįsta jūsų automobiliui
gretimomis eismo juostomis sparčiai
artėjančias transporto priemones.
Jei automobilyje rodomas
persirikiavimo perspėjimas, kartu
visada bus pateikiamas šoninės
„aklosios“ zonos perspėjimas.
Aptikusi gretima eismo juosta sparčiai
artėjantį automobilį, sistema
atitinkamame išoriniame veidrodėlyje
pateikia vaizdinį perspėjimą.
Radariniai atstumo jutikliai įrengti
galiniame bamperyje.

216Važiavimas ir naudojimas9Perspėjimas

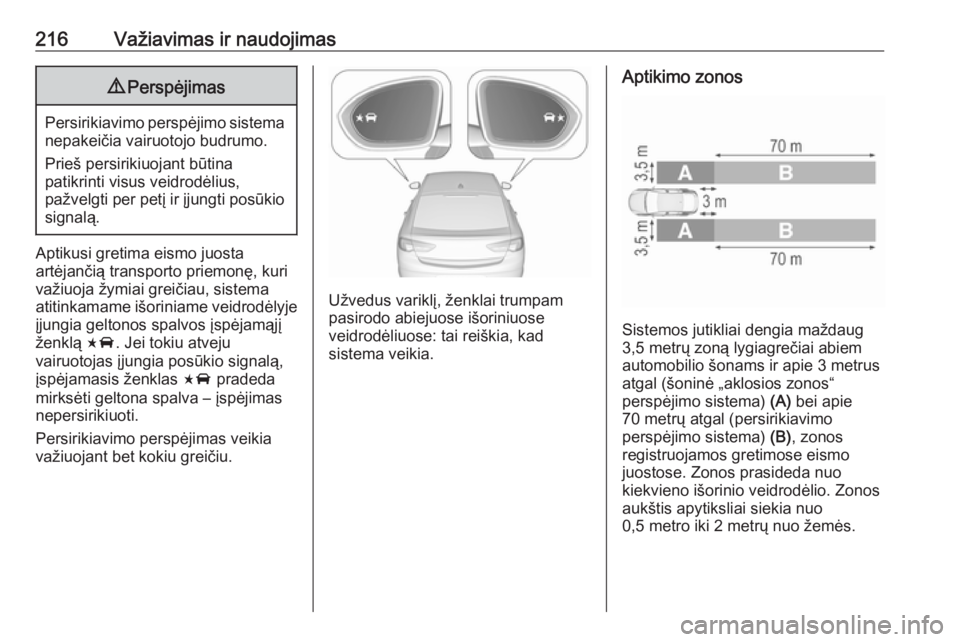

Persirikiavimo perspėjimo sistema
nepakeičia vairuotojo budrumo.
Prieš persirikiuojant būtina
patikrinti visus veidrodėlius,
pažvelgti per petį ir įjungti posūkio
signalą.
Aptikusi gretima eismo juosta
artėjančią transporto priemonę, kuri
važiuoja žymiai greičiau, sistema
atitinkamame išoriniame veidrodėlyje įjungia geltonos spalvos įspėjamąjį
ženklą F. Jei tokiu atveju
vairuotojas įjungia posūkio signalą,
įspėjamasis ženklas F pradeda
mirksėti geltona spalva – įspėjimas
nepersirikiuoti.
Persirikiavimo perspėjimas veikia važiuojant bet kokiu greičiu.
Užvedus variklį, ženklai trumpam
pasirodo abiejuose išoriniuose
veidrodėliuose: tai reiškia, kad
sistema veikia.
Aptikimo zonos
Sistemos jutikliai dengia maždaug
3,5 metrų zoną lygiagrečiai abiem
automobilio šonams ir apie 3 metrus
atgal (šoninė „aklosios zonos“
perspėjimo sistema) (A) bei apie
70 metrų atgal (persirikiavimo
perspėjimo sistema) (B), zonos
registruojamos gretimose eismo
juostose. Zonos prasideda nuo
kiekvieno išorinio veidrodėlio. Zonos
aukštis apytiksliai siekia nuo
0,5 metro iki 2 metrų nuo žemės.

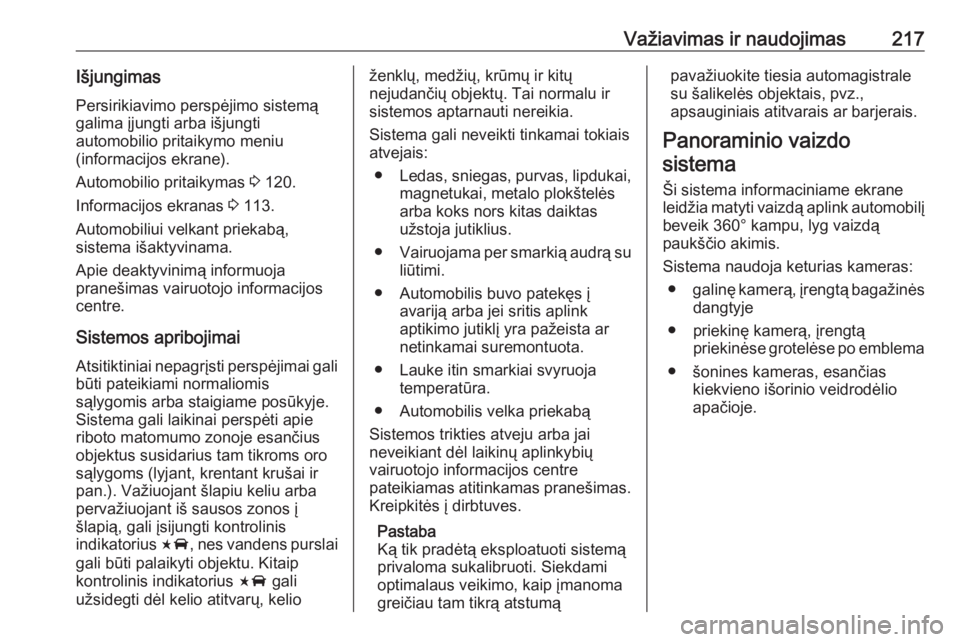

Važiavimas ir naudojimas217Išjungimas
Persirikiavimo perspėjimo sistemą
galima įjungti arba išjungti
automobilio pritaikymo meniu
(informacijos ekrane).
Automobilio pritaikymas 3 120.
Informacijos ekranas 3 113.
Automobiliui velkant priekabą,
sistema išaktyvinama.
Apie deaktyvinimą informuoja
pranešimas vairuotojo informacijos
centre.
Sistemos apribojimai
Atsitiktiniai nepagrįsti perspėjimai gali
būti pateikiami normaliomis
sąlygomis arba staigiame posūkyje.
Sistema gali laikinai perspėti apie
riboto matomumo zonoje esančius
objektus susidarius tam tikroms oro
sąlygoms (lyjant, krentant krušai ir
pan.). Važiuojant šlapiu keliu arba
pervažiuojant iš sausos zonos į
šlapią, gali įsijungti kontrolinis
indikatorius F, nes vandens purslai
gali būti palaikyti objektu. Kitaip
kontrolinis indikatorius F gali
užsidegti dėl kelio atitvarų, kelioženklų, medžių, krūmų ir kitų
nejudančių objektų. Tai normalu ir
sistemos aptarnauti nereikia.
Sistema gali neveikti tinkamai tokiais
atvejais:
● Ledas, sniegas, purvas, lipdukai,
magnetukai, metalo plokštelės
arba koks nors kitas daiktas
užstoja jutiklius.
● Vairuojama per smarkią audrą su
liūtimi.
● Automobilis buvo patekęs į avariją arba jei sritis aplink
aptikimo jutiklį yra pažeista ar
netinkamai suremontuota.
● Lauke itin smarkiai svyruoja temperatūra.
● Automobilis velka priekabą
Sistemos trikties atveju arba jai
neveikiant dėl laikinų aplinkybių
vairuotojo informacijos centre
pateikiamas atitinkamas pranešimas. Kreipkitės į dirbtuves.
Pastaba
Ką tik pradėtą eksploatuoti sistemą
privaloma sukalibruoti. Siekdami
optimalaus veikimo, kaip įmanoma
greičiau tam tikrą atstumąpavažiuokite tiesia automagistrale
su šalikelės objektais, pvz.,
apsauginiais atitvarais ar barjerais.
Panoraminio vaizdo sistema
Ši sistema informaciniame ekrane
leidžia matyti vaizdą aplink automobilį beveik 360° kampu, lyg vaizdą
paukščio akimis.
Sistema naudoja keturias kameras: ● galinę kamerą, įrengtą bagažinės
dangtyje
● priekinę kamerą, įrengtą priekinėse grotelėse po emblema
● šonines kameras, esančias kiekvieno išorinio veidrodėlio
apačioje.

218Važiavimas ir naudojimas

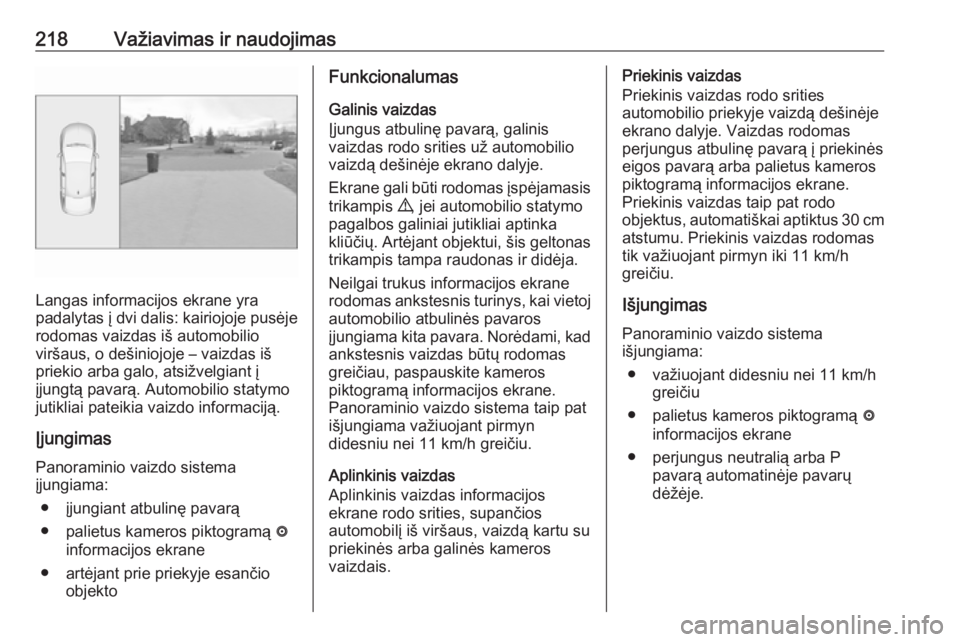

Langas informacijos ekrane yra
padalytas į dvi dalis: kairiojoje pusėje
rodomas vaizdas iš automobilio
viršaus, o dešiniojoje – vaizdas iš
priekio arba galo, atsižvelgiant į
įjungtą pavarą. Automobilio statymo
jutikliai pateikia vaizdo informaciją.
Įjungimas Panoraminio vaizdo sistema
įjungiama:
● įjungiant atbulinę pavarą
● palietus kameros piktogramą ë
informacijos ekrane
● artėjant prie priekyje esančio objekto
Funkcionalumas
Galinis vaizdas
Įjungus atbulinę pavarą, galinis
vaizdas rodo srities už automobilio
vaizdą dešinėje ekrano dalyje.
Ekrane gali būti rodomas įspėjamasis trikampis 9, jei automobilio statymo
pagalbos galiniai jutikliai aptinka
kliūčių. Artėjant objektui, šis geltonas
trikampis tampa raudonas ir didėja.
Neilgai trukus informacijos ekrane
rodomas ankstesnis turinys, kai vietoj automobilio atbulinės pavaros
įjungiama kita pavara. Norėdami, kad
ankstesnis vaizdas būtų rodomas
greičiau, paspauskite kameros
piktogramą informacijos ekrane.
Panoraminio vaizdo sistema taip pat
išjungiama važiuojant pirmyn
didesniu nei 11 km/h greičiu.
Aplinkinis vaizdas
Aplinkinis vaizdas informacijos
ekrane rodo srities, supančios
automobilį iš viršaus, vaizdą kartu su
priekinės arba galinės kameros
vaizdais.Priekinis vaizdas
Priekinis vaizdas rodo srities
automobilio priekyje vaizdą dešinėje
ekrano dalyje. Vaizdas rodomas
perjungus atbulinę pavarą į priekinės
eigos pavarą arba palietus kameros
piktogramą informacijos ekrane.
Priekinis vaizdas taip pat rodo
objektus, automatiškai aptiktus 30 cm
atstumu. Priekinis vaizdas rodomas
tik važiuojant pirmyn iki 11 km/h
greičiu.
Išjungimas
Panoraminio vaizdo sistema
išjungiama:
● važiuojant didesniu nei 11 km/h greičiu
● palietus kameros piktogramą ë
informacijos ekrane
● perjungus neutralią arba P pavarą automatinėje pavarų
dėžėje.
