OPEL INSIGNIA BREAK 2017.5 Savininko vadovas (in Lithuanian)

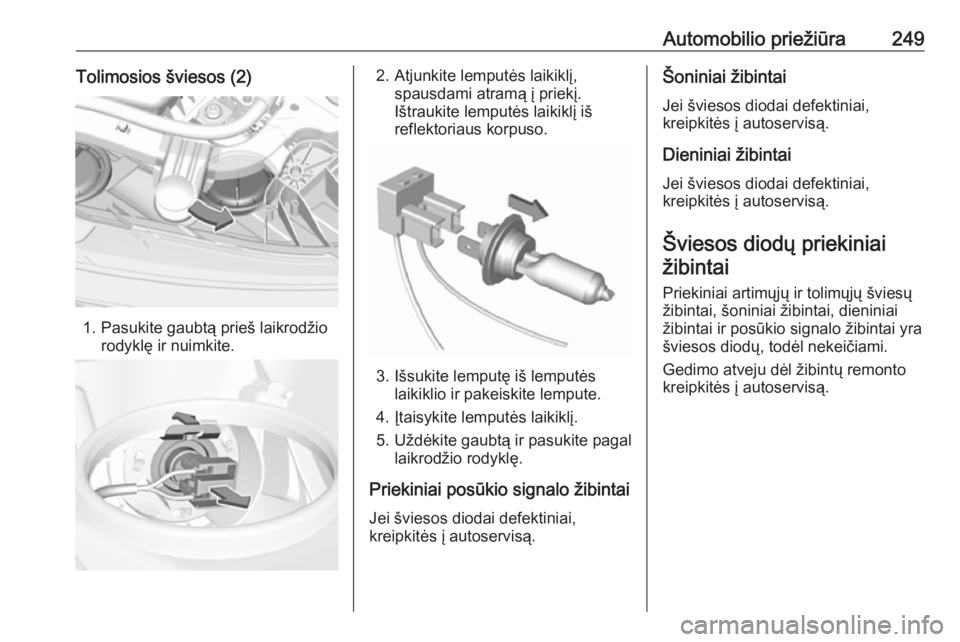

Automobilio priežiūra249Tolimosios šviesos (2)
1. Pasukite gaubtą prieš laikrodžiorodyklę ir nuimkite.
2. Atjunkite lemputės laikiklį, spausdami atramą į priekį.
Ištraukite lemputės laikiklį iš
reflektoriaus korpuso.
3. Išsukite lemputę iš lemputės laikiklio ir pakeiskite lempute.
4. Įtaisykite lemputės laikiklį.
5. Uždėkite gaubtą ir pasukite pagal laikrodžio rodyklę.
Priekiniai posūkio signalo žibintai Jei šviesos diodai defektiniai,
kreipkitės į autoservisą.
Šoniniai žibintai
Jei šviesos diodai defektiniai,
kreipkitės į autoservisą.
Dieniniai žibintai Jei šviesos diodai defektiniai,
kreipkitės į autoservisą.
Šviesos diodų priekiniai žibintai
Priekiniai artimųjų ir tolimųjų šviesų
žibintai, šoniniai žibintai, dieniniai
žibintai ir posūkio signalo žibintai yra
šviesos diodų, todėl nekeičiami.
Gedimo atveju dėl žibintų remonto kreipkitės į autoservisą.

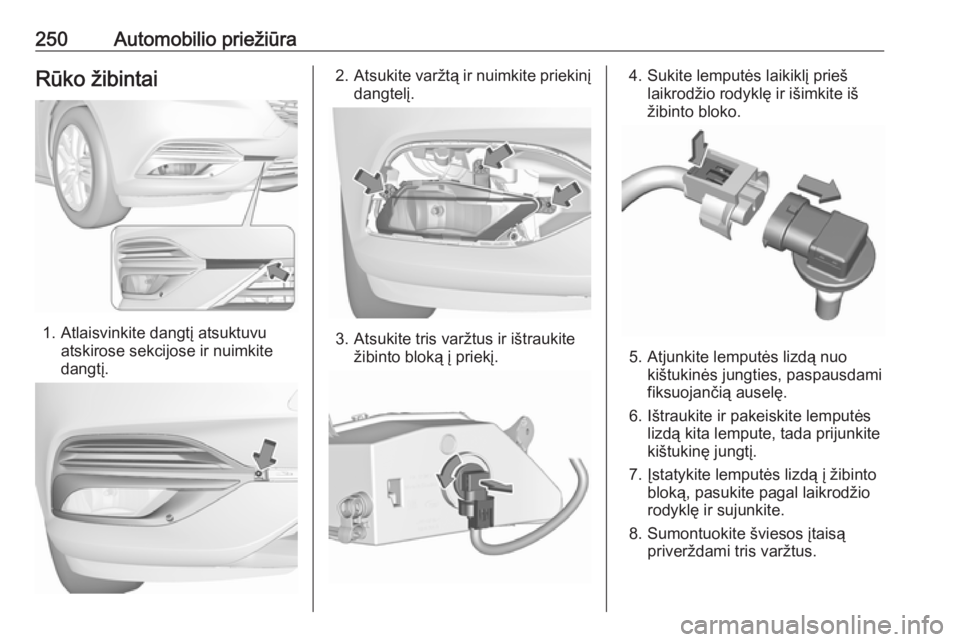

250Automobilio priežiūraRūko žibintai
1. Atlaisvinkite dangtį atsuktuvuatskirose sekcijose ir nuimkite
dangtį.
2. Atsukite varžtą ir nuimkite priekinį
dangtelį.
3. Atsukite tris varžtus ir ištraukite žibinto bloką į priekį.
4. Sukite lemputės laikiklį prieš laikrodžio rodyklę ir išimkite iš
žibinto bloko.
5. Atjunkite lemputės lizdą nuo kištukinės jungties, paspausdami
fiksuojančią auselę.
6. Ištraukite ir pakeiskite lemputės lizdą kita lempute, tada prijunkite
kištukinę jungtį.
7. Įstatykite lemputės lizdą į žibinto bloką, pasukite pagal laikrodžio
rodyklę ir sujunkite.
8. Sumontuokite šviesos įtaisą priverždami tris varžtus.

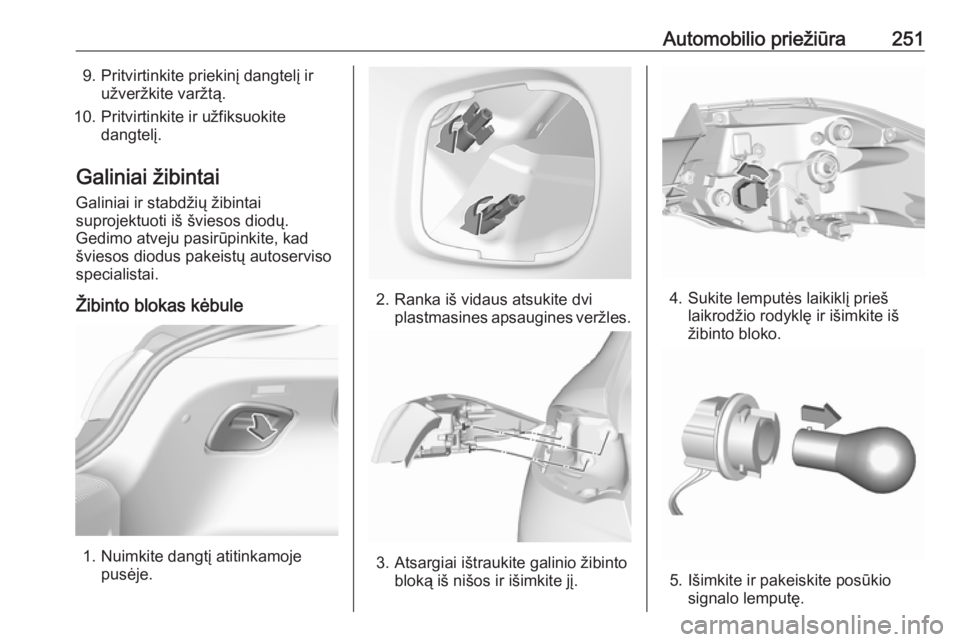

Automobilio priežiūra2519. Pritvirtinkite priekinį dangtelį iružveržkite varžtą.
10. Pritvirtinkite ir užfiksuokite dangtelį.
Galiniai žibintai Galiniai ir stabdžių žibintai
suprojektuoti iš šviesos diodų.
Gedimo atveju pasirūpinkite, kad
šviesos diodus pakeistų autoserviso specialistai.
Žibinto blokas kėbule
1. Nuimkite dangtį atitinkamoje pusėje.
2. Ranka iš vidaus atsukite dviplastmasines apsaugines veržles.
3. Atsargiai ištraukite galinio žibinto bloką iš nišos ir išimkite jį.
4. Sukite lemputės laikiklį priešlaikrodžio rodyklę ir išimkite iš
žibinto bloko.
5. Išimkite ir pakeiskite posūkio signalo lemputę.

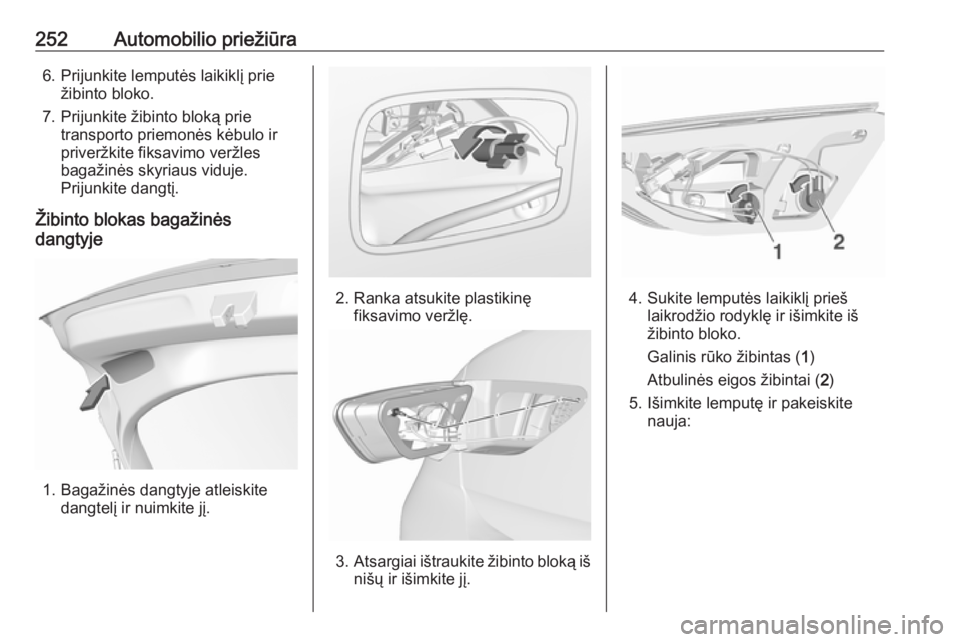

252Automobilio priežiūra6. Prijunkite lemputės laikiklį priežibinto bloko.
7. Prijunkite žibinto bloką prie transporto priemonės kėbulo ir
priveržkite fiksavimo veržles
bagažinės skyriaus viduje.
Prijunkite dangtį.
Žibinto blokas bagažinės
dangtyje
1. Bagažinės dangtyje atleiskite dangtelį ir nuimkite jį.
2. Ranka atsukite plastikinęfiksavimo veržlę.
3.Atsargiai ištraukite žibinto bloką iš
nišų ir išimkite jį.
4. Sukite lemputės laikiklį prieš laikrodžio rodyklę ir išimkite iš
žibinto bloko.
Galinis rūko žibintas ( 1)
Atbulinės eigos žibintai ( 2)
5. Išimkite lemputę ir pakeiskite nauja:

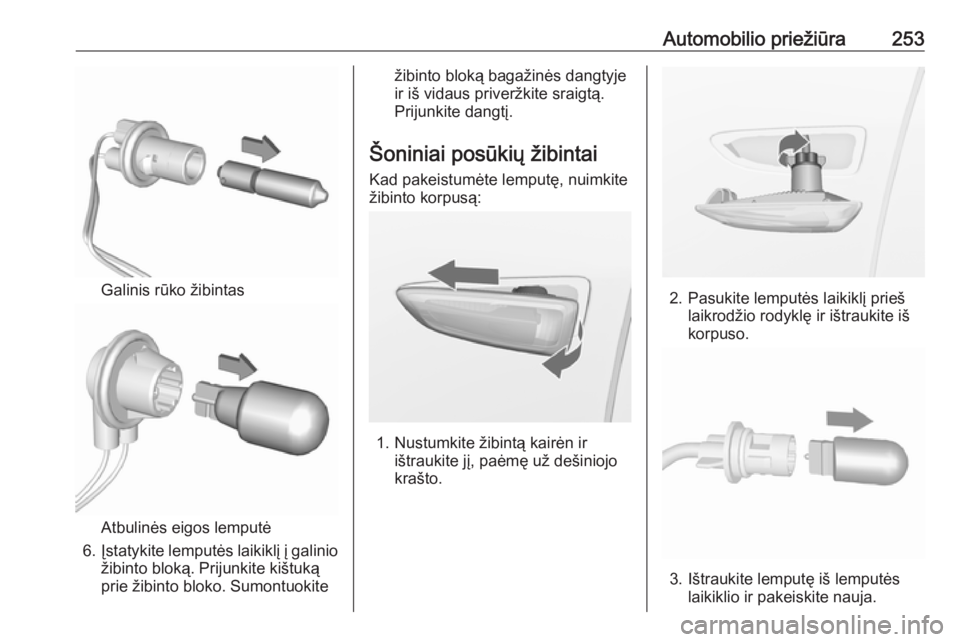

Automobilio priežiūra253
Galinis rūko žibintas
Atbulinės eigos lemputė
6. Įstatykite lemputės laikiklį į galinio
žibinto bloką. Prijunkite kištuką
prie žibinto bloko. Sumontuokite
žibinto bloką bagažinės dangtyje
ir iš vidaus priveržkite sraigtą.
Prijunkite dangtį.
Šoniniai posūkių žibintai
Kad pakeistumėte lemputę, nuimkite
žibinto korpusą:
1. Nustumkite žibintą kairėn ir ištraukite jį, paėmę už dešiniojo
krašto.
2. Pasukite lemputės laikiklį prieš laikrodžio rodyklę ir ištraukite iš
korpuso.
3. Ištraukite lemputę iš lemputės laikiklio ir pakeiskite nauja.

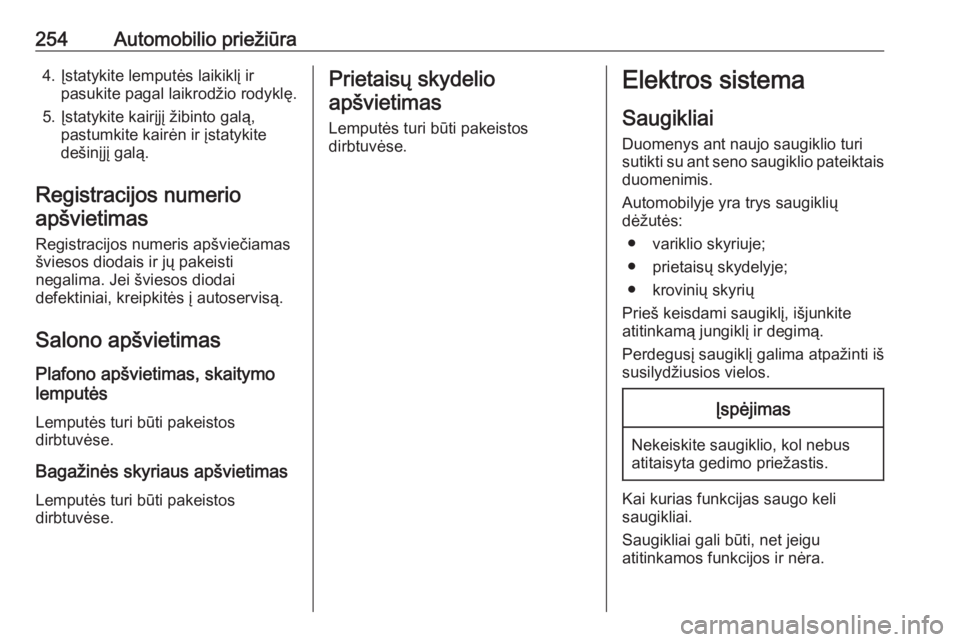

254Automobilio priežiūra4. Įstatykite lemputės laikiklį irpasukite pagal laikrodžio rodyklę.
5. Įstatykite kairįjį žibinto galą, pastumkite kairėn ir įstatykite
dešinįjį galą.
Registracijos numerio apšvietimas
Registracijos numeris apšviečiamas
šviesos diodais ir jų pakeisti
negalima. Jei šviesos diodai
defektiniai, kreipkitės į autoservisą.
Salono apšvietimas Plafono apšvietimas, skaitymo
lemputės
Lemputės turi būti pakeistos
dirbtuvėse.
Bagažinės skyriaus apšvietimas
Lemputės turi būti pakeistos
dirbtuvėse.Prietaisų skydelio
apšvietimas
Lemputės turi būti pakeistos
dirbtuvėse.Elektros sistema
Saugikliai Duomenys ant naujo saugiklio turi
sutikti su ant seno saugiklio pateiktais duomenimis.
Automobilyje yra trys saugiklių
dėžutės:
● variklio skyriuje;
● prietaisų skydelyje;
● krovinių skyrių
Prieš keisdami saugiklį, išjunkite
atitinkamą jungiklį ir degimą.
Perdegusį saugiklį galima atpažinti iš
susilydžiusios vielos.Įspėjimas
Nekeiskite saugiklio, kol nebus
atitaisyta gedimo priežastis.
Kai kurias funkcijas saugo keli
saugikliai.
Saugikliai gali būti, net jeigu
atitinkamos funkcijos ir nėra.

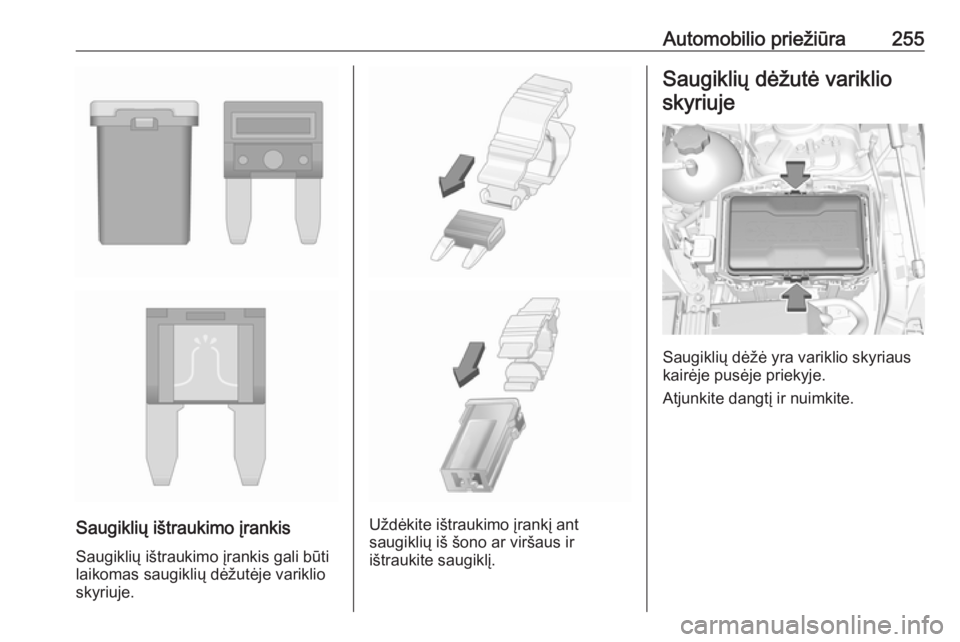

Automobilio priežiūra255
Saugiklių ištraukimo įrankis
Saugiklių ištraukimo įrankis gali būti
laikomas saugiklių dėžutėje variklio
skyriuje.Uždėkite ištraukimo įrankį ant
saugiklių iš šono ar viršaus ir
ištraukite saugiklį.
Saugiklių dėžutė variklio
skyriuje
Saugiklių dėžė yra variklio skyriaus
kairėje pusėje priekyje.
Atjunkite dangtį ir nuimkite.

256Automobilio priežiūraNr.Grandinė1–2–3ABS4–5–6Bagažinės durys7Rūko žibintai8Atminties modulis9Šildomas priekinis stiklas10Apatinė sėdynė11NA / NA akumuliatorius12Šildomas galinis langas13Šildomasis veidrodėlis14–15–16Priekinis valytuvas17Keleivio elektra valdoma sėdynė18Išorinė užuolaida nuo saulėsNr.Grandinė19Vairuotojo elektra valdoma
sėdynė20–21Stoglangis22Galinis valytuvas / oro pagalvė23Prisitaikantys priekiniai žibintai24–25–26Pavarų dėžės valdymo modulis27Užvedimas / prietaisų skydas28–29Galinio vaizdo kamera / ventilia‐
cijos anga30Gedimo indikatoriaus lemputė /
priekaba31–32Kamera33Priekinė šildoma sėdynė34Galinė šildoma sėdynė

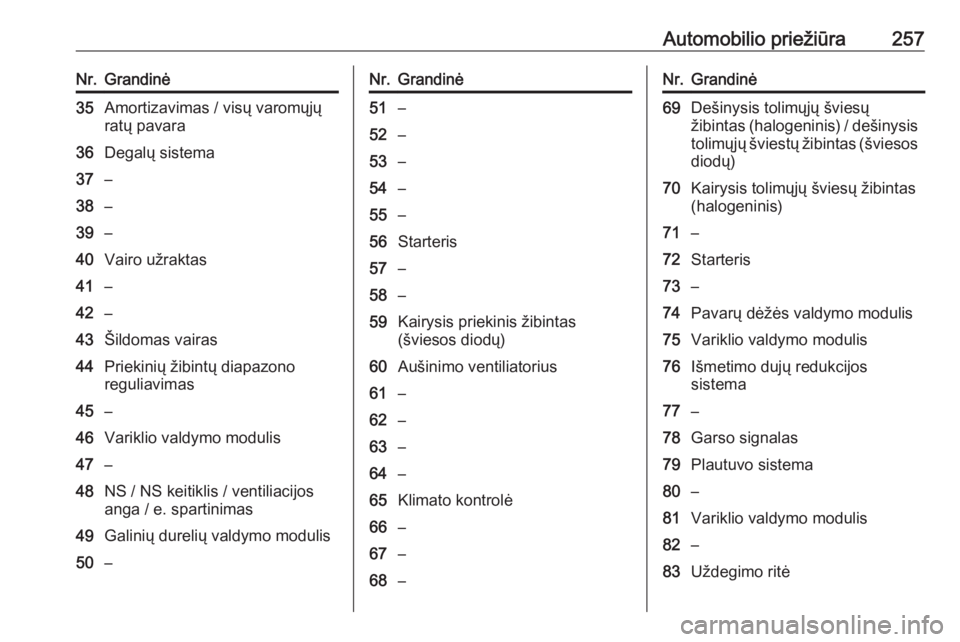

Automobilio priežiūra257Nr.Grandinė35Amortizavimas / visų varomųjų
ratų pavara36Degalų sistema37–38–39–40Vairo užraktas41–42–43Šildomas vairas44Priekinių žibintų diapazono
reguliavimas45–46Variklio valdymo modulis47–48NS / NS keitiklis / ventiliacijos
anga / e. spartinimas49Galinių durelių valdymo modulis50–Nr.Grandinė51–52–53–54–55–56Starteris57–58–59Kairysis priekinis žibintas
(šviesos diodų)60Aušinimo ventiliatorius61–62–63–64–65Klimato kontrolė66–67–68–Nr.Grandinė69Dešinysis tolimųjų šviesų
žibintas (halogeninis) / dešinysis
tolimųjų šviestų žibintas (šviesos diodų)70Kairysis tolimųjų šviesų žibintas
(halogeninis)71–72Starteris73–74Pavarų dėžės valdymo modulis75Variklio valdymo modulis76Išmetimo dujų redukcijos
sistema77–78Garso signalas79Plautuvo sistema80–81Variklio valdymo modulis82–83Uždegimo ritė

258Automobilio priežiūraNr.Grandinė84Uždegimo ritė85Galios perdavimo mechanizmas86–87Dyzelinio kuro šildymas88Oro sklendė89–90–91–92Siurblys, apsaugantis variklį nuo
aušinamojo skysčio užvirimo93Elektroninio rakto sistema94–95Aušinimo skysčio siurblys96Dyzelinio kuro šildymas97–98–99Aušinimo skysčio siurblys
Pakeitę perdegusius saugiklius,
uždarykite saugiklių dėžutės dangtį ir
paspauskite, kad užsifiksuotų.
Jei saugiklių dėžutės dangtelis nebus tinkamai uždarytas, gali atsirasti
gedimas.
Saugiklių dėžutė prietaisų skydelyje
Automobiliuose, kuriuose vairas
įtaisytas kairėje pusėje, saugiklių
dėžutė yra už dangčio prietaisų
skydelyje.
Atjunkite dangtį šone ir nuimkite jį.
Automobiliuose su dešinėje pusėje
įtaisytu vairu saugiklių dėžutė yra už
daiktadėžės gaubto. Atidarykite
daiktadėžę ir nuimkite gaubtą.
