OPEL INSIGNIA BREAK 2017.5 Savininko vadovas (in Lithuanian)
Manufacturer: OPEL, Model Year: 2017.5, Model line: INSIGNIA BREAK, Model: OPEL INSIGNIA BREAK 2017.5Pages: 317, PDF Size: 8.41 MB
Page 221 of 317

Važiavimas ir naudojimas219Bendra informacija9Perspėjimas
Panoraminio vaizdo sistema
nepakeičia vairuotojo akių. Ji
nerodys vaikų, pėsčiųjų,
dviratininkų, skersinio eismo
dalyvių, gyvūnų ir kitų objektų,
esančių už kameros veikimo
zonos ribų, pvz. po buferiu ar
automobiliu.
Nevažiuokite ir nestatykite
automobilio, naudodamiesi vien
panoraminio vaizdo sistema.
Prieš važiuodami, visada
patikrinkite automobilio aplinką.
9 Perspėjimas
Rodomi vaizdai gali būti toliau
arba arčiau, nei jie iš tikrųjų yra. Rodoma sritis yra ribota ir objektai, esantys arti kurio nors buferio
krašto arba po juo, ekrane gali būti
nerodomi.
9 Perspėjimas
Panoraminio vaizdo kameros turi
„aklųjų“ zonų ir nerodo visų
objektų, esančių šalia automobilio kraštų. Netinkamoje padėtyje
esantys sudedami šoniniai
veidrodėliai negali tinkamai rodyti
panoraminio vaizdo.
„Aklosios“ vietos rodomos kaip
brūkšninės sritys iliuminacijose.
Tamsios vietos reiškia vaizdus,
kuriuos rodo panoraminio vaizdo
sistema.
Sistemos apribojimai
Įspėjimas
Norint, kad sistema veiktų
optimaliai, svarbu, kad priekinėse
grotelėse, išorinių veidrodėlių
korpusuose ir bagažinės dangtyje
tarp registracijos numerio
lempučių esantys kamerų
Page 222 of 317

220Važiavimas ir naudojimasobjektyvai visada būtų švarūs.
Nuplaukite objektyvus vandeniu ir
nušluostykite švaria šluoste.
Nevalykite objektyvų garų
purškikliu ar aukšto slėgio
purškiamuoju įrenginiu.
Panoraminio vaizdo sistema gali
neveikti tinkamai tokiais atvejais:
● Aplink yra tamsu.
● Saulė arba priekiniai žibintai šviečia tiesiai į kameros
objektyvą.
● Vairuojant naktį.
● Oro sąlygos riboja matomumą, pvz. rūkas, lietus ar sniegas.
● Kameros objektyvą užstoja sniegas, ledas, patižęs sniegas,
purvas, nešvarumai.
● Automobilis velka priekabą.
● Automobilis buvo patekęs į avariją.
● Lauke itin smarkiai svyruoja temperatūra.
Galinio vaizdo kamera
Galinio vaizdo kamera padeda
vairuotojui važiuoti atgal, rodydama
zonos už automobilio vaizdą.
Galinio vaizdo kameros rodomas
vaizdas pateikiamas informaciniame
ekrane.9 Perspėjimas
Galinio vaizdo kamera nepakeičia
vairuotojo akių. Atminkite, kad į
kameros regos lauką ir statymo
pagalbos jutiklių stebėjimo lauką
nepatenkantys objektai (pvz., po
bamperiu ar po automobiliu)
nerodomi.
Nevažiuokite atbulomis ir
nestatykite automobilio,
naudodamiesi vien galinio vaizdo kamera.
Prieš važiuodami, visada
patikrinkite automobilio aplinką.
Įjungimas
Galinio vaizdo kamera automatiškai
suaktyvinama įjungus atbulinę
pavarą.
Funkcionalumas
Kamera sumontuota tarp valstybinio
numerio lentelės lempučių.
Page 223 of 317

Važiavimas ir naudojimas221Kameros rodoma zona yra ribota.
Vaizde matomas atstumas skiriasi
nuo tikrojo.
Orientacinės linijos
Dinaminės orientacinės linijos – tai
horizontalios linijos, išdėstytos
vieno metro intervalais ir
projektuojamos vaizde, kad apibrėžtų
atstumą iki rodomų objektų.
Automobilio trajektorija vaizduojama
pagal vairo pasukimo kampą.
Įspėjamieji ženklai
Įspėjamieji ženklai indikuojami
trikampiais 9 iliustracijoje, kurioje
rodomos pažangiosios statymo
pagalbos galinių jutiklių aptiktos
kliūtys.
Viršutinėje informacinio ekrano
eilutėje papildomai pasirodo 9 su
įspėjimu stebėti automobilio aplinką.
Išjungimas
Kamera išjungiama, kai važiuojant
pirmyn pasiekiamas atitinkamas
greitis arba išjungiama atbulinė
pavara ir neįjungiama apie
10 sekundžių.Orientacinių linijų ir įspėjamųjų ženklų
deaktyvinimas
7 colių spalvotas informacijos
ekranas: vaizdines orientacines
linijas ir įspėjamuosius ženklus
galima aktyvinti arba deaktyvinti
jutikliniais mygtukais, pateiktais
apatinėje ekrano srityje.
8 colių spalvotas informacijos
ekranas: vaizdines orientacines
linijas ir įspėjamuosius ženklus
galima aktyvinti arba deaktyvinti
informacijos ekrano Nuostatų meniu.
Nurodykite atitinkamą nuostatą per
Settings (Nuostatos) , I Rear Camera
(Galinė kamera) .
Page 224 of 317

222Važiavimas ir naudojimasInformacijos ekranas 3 113.
Automobilio pritaikymas 3 120.
Sistemos apribojimai
Galinio vaizdo kamera gali neveikti
tinkamai tokiais atvejais:
● Aplink yra tamsu.
● Saulė arba priekiniai žibintai šviečia tiesiai į kameros
objektyvą.
● Vairuojant naktį.
● Oro sąlygos riboja matomumą, pvz. rūkas, lietus ar sniegas.
● Kameros objektyvą užstoja sniegas, ledas, patižęs sniegas,
purvas, nešvarumai. Nuvalykite
objektyvą, nuplaukite jį vandeniu
ir nušluostykite švaria šluoste.
● Automobilis velka priekabą.
● Automobilis patyrė smūgį į galinę
dalį.
● Lauke itin smarkiai svyruoja temperatūra.
Trikčių pranešimai pateikiami ženklu
9 viršutinėje informacinio ekrano
eilutėje.Skersinio eismo gale
perspėjimas
Papildomai prie galinio vaizdo
kameros 3 220 skersinio eismo gale
perspėjimo sistema atbulinės eigos
manevro metu įspėja vairuotoją apie
skersinį eismą iš kairės arba dešinės
pusės. Aptikus skersinį eismą ir esant
suaktyvintai galinio vaizdo kamerai,
spalvotame informacijos ekrane
pasirodo įspėjamasis trikampis su
nurodoma eismo krypties rodykle
K . Be to, iš atitinkamos pusės
garsiakalbio pasigirsta
trys pyptelėjimai.Radariniai atstumo jutikliai įrengti
galiniame bamperyje.9 Perspėjimas
Skersinio eismo gale perspėjimo
sistema nepakeičia vairuotojo
budrumo. Atminkite, kad į jutiklių veikimo zoną (pvz. po bamperiu
arba po automobiliu) esantys
objektai nevaizduojami.
Pėstieji, vaikai arba gyvūnai
neaptinkami.
Nevažiuokite automobiliu atgal,
žiūrėdami tik į informacinį ekraną.
Prieš važiuodami atgal,
patikrinkite aplinką už automobilio
ir aplink jį.
Įjungimas
Skersinio eismo gale perspėjimo sistema kartu su galinio vaizdo
kamera suaktyvinamos automatiškai, įjungus atbulinės eigos pavarą.
Page 225 of 317

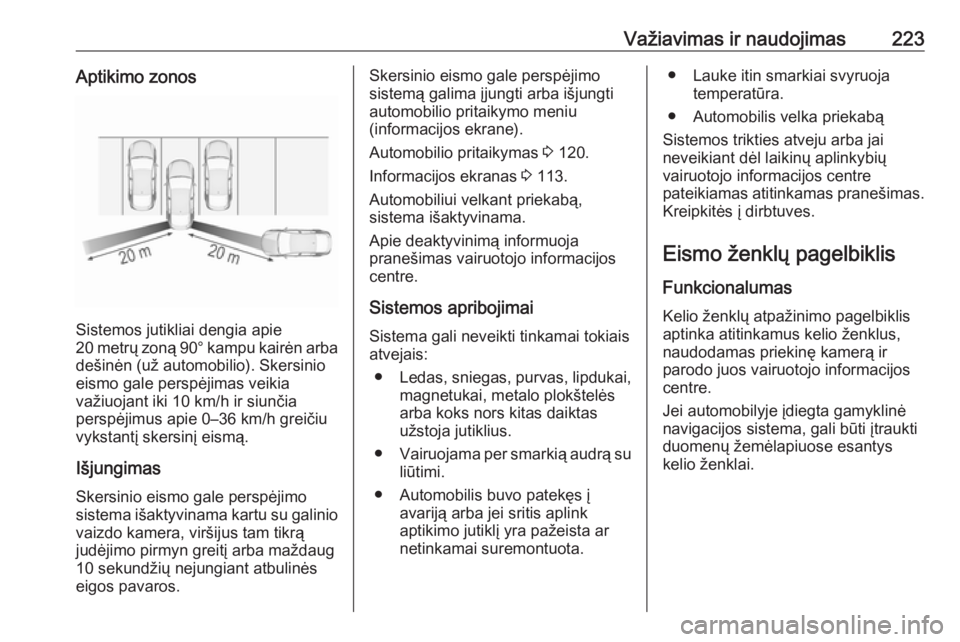

Važiavimas ir naudojimas223Aptikimo zonos
Sistemos jutikliai dengia apie
20 metrų zoną 90° kampu kairėn arba dešinėn (už automobilio). Skersinio
eismo gale perspėjimas veikia
važiuojant iki 10 km/h ir siunčia
perspėjimus apie 0–36 km/h greičiu
vykstantį skersinį eismą.
Išjungimas
Skersinio eismo gale perspėjimo
sistema išaktyvinama kartu su galinio
vaizdo kamera, viršijus tam tikrą
judėjimo pirmyn greitį arba maždaug 10 sekundžių nejungiant atbulinėseigos pavaros.
Skersinio eismo gale perspėjimo
sistemą galima įjungti arba išjungti
automobilio pritaikymo meniu
(informacijos ekrane).
Automobilio pritaikymas 3 120.
Informacijos ekranas 3 113.
Automobiliui velkant priekabą,
sistema išaktyvinama.
Apie deaktyvinimą informuoja
pranešimas vairuotojo informacijos
centre.
Sistemos apribojimai Sistema gali neveikti tinkamai tokiais
atvejais:
● Ledas, sniegas, purvas, lipdukai,
magnetukai, metalo plokštelės
arba koks nors kitas daiktas
užstoja jutiklius.
● Vairuojama per smarkią audrą su
liūtimi.
● Automobilis buvo patekęs į avariją arba jei sritis aplink
aptikimo jutiklį yra pažeista ar
netinkamai suremontuota.● Lauke itin smarkiai svyruoja temperatūra.
● Automobilis velka priekabą
Sistemos trikties atveju arba jai
neveikiant dėl laikinų aplinkybių
vairuotojo informacijos centre
pateikiamas atitinkamas pranešimas.
Kreipkitės į dirbtuves.
Eismo ženklų pagelbiklis
Funkcionalumas Kelio ženklų atpažinimo pagelbiklis
aptinka atitinkamus kelio ženklus,
naudodamas priekinę kamerą ir
parodo juos vairuotojo informacijos
centre.
Jei automobilyje įdiegta gamyklinė
navigacijos sistema, gali būti įtraukti
duomenų žemėlapiuose esantys
kelio ženklai.
Page 226 of 317

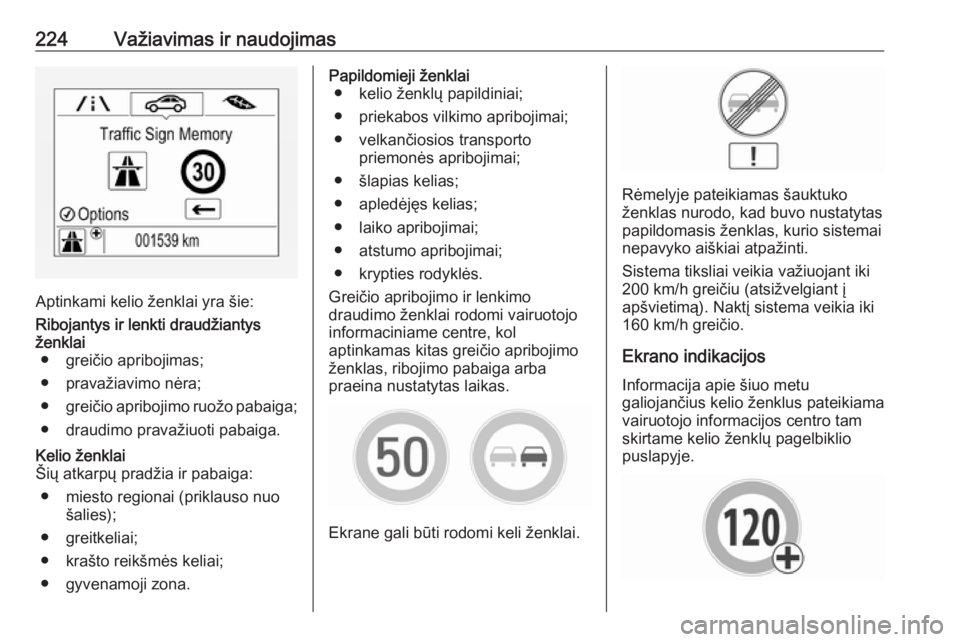

224Važiavimas ir naudojimas
Aptinkami kelio ženklai yra šie:
Ribojantys ir lenkti draudžiantys
ženklai ● greičio apribojimas;
● pravažiavimo nėra;
● greičio apribojimo ruožo pabaiga;
● draudimo pravažiuoti pabaiga.Kelio ženklai
Šių atkarpų pradžia ir pabaiga:
● miesto regionai (priklauso nuo šalies);
● greitkeliai;
● krašto reikšmės keliai;
● gyvenamoji zona.Papildomieji ženklai ● kelio ženklų papildiniai;
● priekabos vilkimo apribojimai;
● velkančiosios transporto priemonės apribojimai;
● šlapias kelias;
● apledėjęs kelias;
● laiko apribojimai;
● atstumo apribojimai;
● krypties rodyklės.
Greičio apribojimo ir lenkimo
draudimo ženklai rodomi vairuotojo
informaciniame centre, kol
aptinkamas kitas greičio apribojimo
ženklas, ribojimo pabaiga arba
praeina nustatytas laikas.
Ekrane gali būti rodomi keli ženklai.
Rėmelyje pateikiamas šauktuko
ženklas nurodo, kad buvo nustatytas
papildomasis ženklas, kurio sistemai
nepavyko aiškiai atpažinti.
Sistema tiksliai veikia važiuojant iki
200 km/h greičiu (atsižvelgiant į
apšvietimą). Naktį sistema veikia iki
160 km/h greičio.
Ekrano indikacijos Informacija apie šiuo metu
galiojančius kelio ženklus pateikiama
vairuotojo informacijos centro tam
skirtame kelio ženklų pagelbiklio
puslapyje.
Page 227 of 317

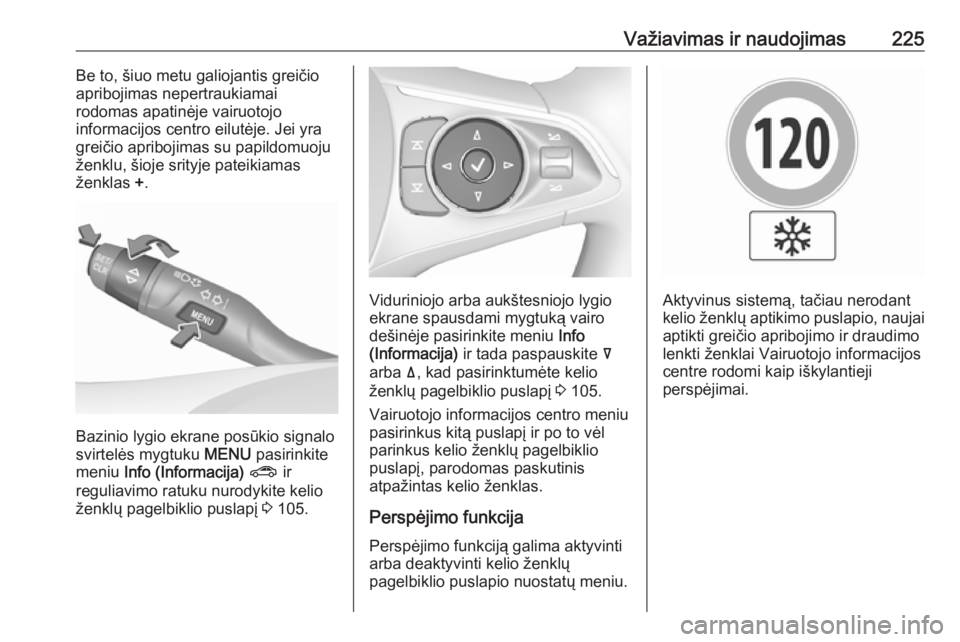

Važiavimas ir naudojimas225Be to, šiuo metu galiojantis greičioapribojimas nepertraukiamai
rodomas apatinėje vairuotojo
informacijos centro eilutėje. Jei yra greičio apribojimas su papildomuojuženklu, šioje srityje pateikiamas
ženklas +.
Bazinio lygio ekrane posūkio signalo
svirtelės mygtuku MENU pasirinkite
meniu Info (Informacija) ? ir
reguliavimo ratuku nurodykite kelio
ženklų pagelbiklio puslapį 3 105.
Viduriniojo arba aukštesniojo lygio
ekrane spausdami mygtuką vairo
dešinėje pasirinkite meniu Info
(Informacija) ir tada paspauskite å
arba ä, kad pasirinktumėte kelio
ženklų pagelbiklio puslapį 3 105.
Vairuotojo informacijos centro meniu
pasirinkus kitą puslapį ir po to vėl
parinkus kelio ženklų pagelbiklio
puslapį, parodomas paskutinis
atpažintas kelio ženklas.
Perspėjimo funkcija Perspėjimo funkciją galima aktyvinti
arba deaktyvinti kelio ženklų
pagelbiklio puslapio nuostatų meniu.Aktyvinus sistemą, tačiau nerodant
kelio ženklų aptikimo puslapio, naujai
aptikti greičio apribojimo ir draudimo
lenkti ženklai Vairuotojo informacijos
centre rodomi kaip iškylantieji
perspėjimai.
Page 228 of 317

226Važiavimas ir naudojimas
Bazinio lygio ekrane, kai rodomas
kelio ženklų pagelbiklio puslapis, paspauskite posūkio signalo svirtelės mygtuką SET/CLR .
Sukdami reguliavimo ratuką,
pasirinkite Alerts ON (Perspėjimai
įjungti) arba Alerts OFF (Perspėjimai
išjungti) ir tada paspauskite
SET/CLR .
Viduriniojo arba aukštesniojo lygio
ekrane, kai rodomas kelio ženklų
pagelbiklio puslapis, paspauskite
vairo valdymo elementą é.
Perspėjimai aktyvinami nustatant J,
o deaktyvinami nustatant I (tai
atliekama mygtuku 9).
Iškylantysis perspėjimas vairuotojo informacijos centre rodomas
maždaug aštuonias sekundes.
Sistemos atstatymas
Kelio ženklų ekraną galima išvalyti
kelio ženklų pagelbiklio puslapio
nuostatų meniu pasirenkant Reset
(Atstatyti) ir patvirtinant posūkio
signalo svirtelės mygtuku SET/CLR
arba vairo mygtuku 9.
Kitas būdas: puslapio turiniui išvalyti
galima paspausti ir tris sekundes
palaikyti SET/CLR arba 9.
Sėkmingai nustačius iš naujo,
pasigirsta įspėjamasis signalas ir
parodomas toliau nurodytas
„numatytasis ženklas“, kol galiausiai
aptinkamas arba iš navigacijos
sistemos žemėlapio duomenų
paimamas kitas kelio ženklas.
Atskirais atvejais pagalbinė kelio
ženklų sistema išvaloma
automatiškai.
Page 229 of 317

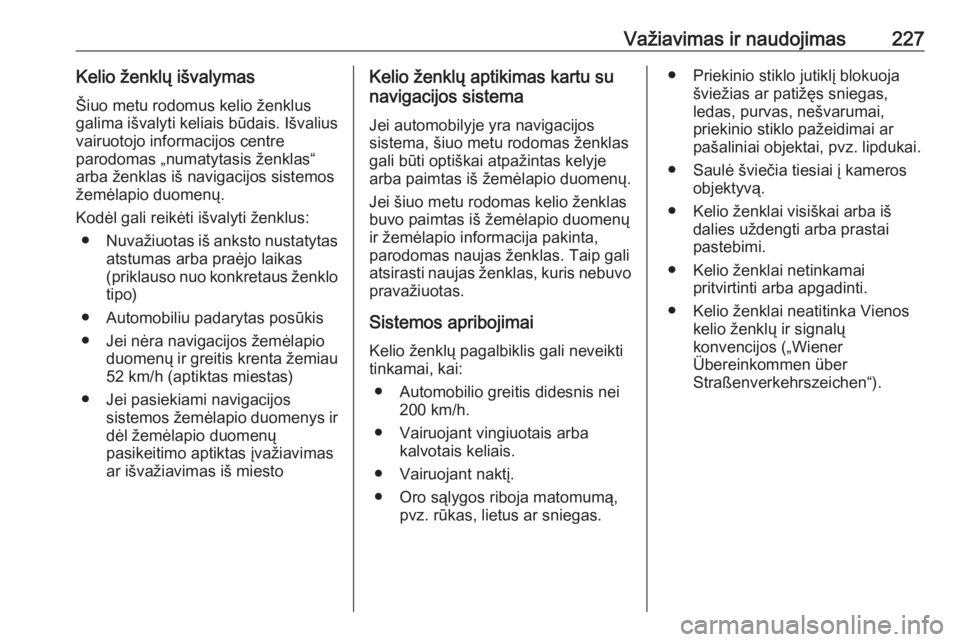

Važiavimas ir naudojimas227Kelio ženklų išvalymasŠiuo metu rodomus kelio ženklus
galima išvalyti keliais būdais. Išvalius
vairuotojo informacijos centre
parodomas „numatytasis ženklas“
arba ženklas iš navigacijos sistemos
žemėlapio duomenų.
Kodėl gali reikėti išvalyti ženklus: ● Nuvažiuotas iš anksto nustatytas
atstumas arba praėjo laikas
(priklauso nuo konkretaus ženklo tipo)
● Automobiliu padarytas posūkis ● Jei nėra navigacijos žemėlapio duomenų ir greitis krenta žemiau52 km/h (aptiktas miestas)
● Jei pasiekiami navigacijos sistemos žemėlapio duomenys ir
dėl žemėlapio duomenų
pasikeitimo aptiktas įvažiavimas
ar išvažiavimas iš miestoKelio ženklų aptikimas kartu su
navigacijos sistema
Jei automobilyje yra navigacijos
sistema, šiuo metu rodomas ženklas
gali būti optiškai atpažintas kelyje
arba paimtas iš žemėlapio duomenų.
Jei šiuo metu rodomas kelio ženklas
buvo paimtas iš žemėlapio duomenų
ir žemėlapio informacija pakinta,
parodomas naujas ženklas. Taip gali
atsirasti naujas ženklas, kuris nebuvo
pravažiuotas.
Sistemos apribojimai
Kelio ženklų pagalbiklis gali neveikti
tinkamai, kai:
● Automobilio greitis didesnis nei 200 km/h.
● Vairuojant vingiuotais arba kalvotais keliais.
● Vairuojant naktį.
● Oro sąlygos riboja matomumą, pvz. rūkas, lietus ar sniegas.● Priekinio stiklo jutiklį blokuojašviežias ar patižęs sniegas,
ledas, purvas, nešvarumai,
priekinio stiklo pažeidimai ar
pašaliniai objektai, pvz. lipdukai.
● Saulė šviečia tiesiai į kameros objektyvą.
● Kelio ženklai visiškai arba iš dalies uždengti arba prastai
pastebimi.
● Kelio ženklai netinkamai pritvirtinti arba apgadinti.
● Kelio ženklai neatitinka Vienos kelio ženklų ir signalų
konvencijos („Wiener
Übereinkommen über
Straßenverkehrszeichen“).
Page 230 of 317

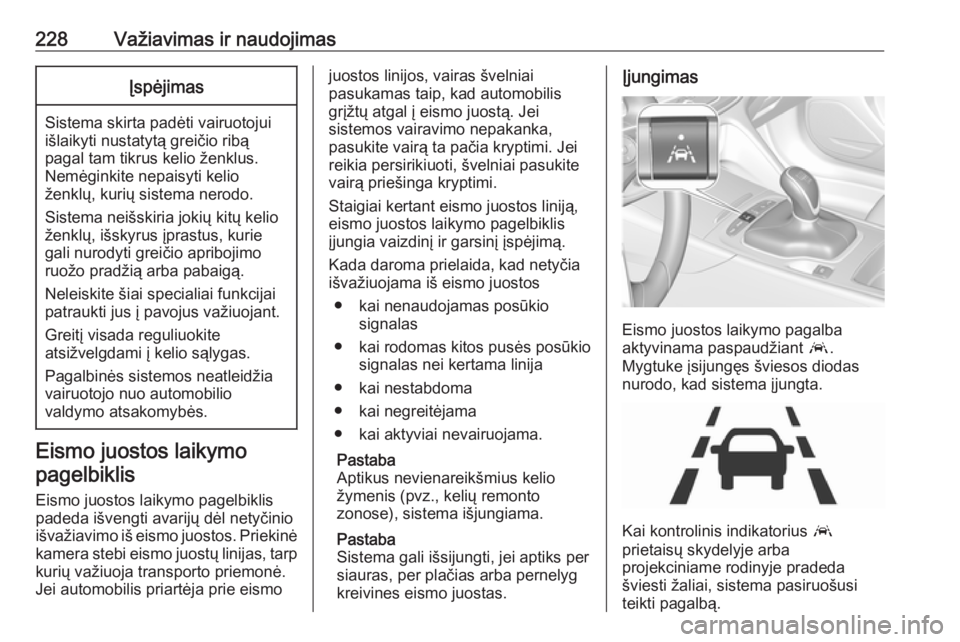

228Važiavimas ir naudojimasĮspėjimas
Sistema skirta padėti vairuotojui
išlaikyti nustatytą greičio ribą
pagal tam tikrus kelio ženklus.
Nemėginkite nepaisyti kelio
ženklų, kurių sistema nerodo.
Sistema neišskiria jokių kitų kelio
ženklų, išskyrus įprastus, kurie
gali nurodyti greičio apribojimo
ruožo pradžią arba pabaigą.
Neleiskite šiai specialiai funkcijai
patraukti jus į pavojus važiuojant.
Greitį visada reguliuokite
atsižvelgdami į kelio sąlygas.
Pagalbinės sistemos neatleidžia
vairuotojo nuo automobilio
valdymo atsakomybės.
Eismo juostos laikymo
pagelbiklis
Eismo juostos laikymo pagelbiklis padeda išvengti avarijų dėl netyčinio
išvažiavimo iš eismo juostos. Priekinė
kamera stebi eismo juostų linijas, tarp kurių važiuoja transporto priemonė.
Jei automobilis priartėja prie eismo
juostos linijos, vairas švelniai
pasukamas taip, kad automobilis
grįžtų atgal į eismo juostą. Jei
sistemos vairavimo nepakanka,
pasukite vairą ta pačia kryptimi. Jei
reikia persirikiuoti, švelniai pasukite
vairą priešinga kryptimi.
Staigiai kertant eismo juostos liniją,
eismo juostos laikymo pagelbiklis
įjungia vaizdinį ir garsinį įspėjimą.
Kada daroma prielaida, kad netyčia
išvažiuojama iš eismo juostos
● kai nenaudojamas posūkio signalas
● kai rodomas kitos pusės posūkio signalas nei kertama linija
● kai nestabdoma
● kai negreitėjama
● kai aktyviai nevairuojama.
Pastaba
Aptikus nevienareikšmius kelio
žymenis (pvz., kelių remonto
zonose), sistema išjungiama.
Pastaba
Sistema gali išsijungti, jei aptiks per
siauras, per plačias arba pernelyg
kreivines eismo juostas.Įjungimas
Eismo juostos laikymo pagalba
aktyvinama paspaudžiant a.
Mygtuke įsijungęs šviesos diodas
nurodo, kad sistema įjungta.
Kai kontrolinis indikatorius a
prietaisų skydelyje arba
projekciniame rodinyje pradeda
šviesti žaliai, sistema pasiruošusi
teikti pagalbą.
