OPEL INSIGNIA BREAK 2017.5 Uputstvo za upotrebu (in Serbian)

Instrumenti i komande89Osnovna instrument tabla

90Instrumenti i komandeInstrument tabla srednjeg nivoa

Instrumenti i komande91Složenija instrument tabla, sportski režim

92Instrumenti i komandeSloženija instrument tabla, Tour režim

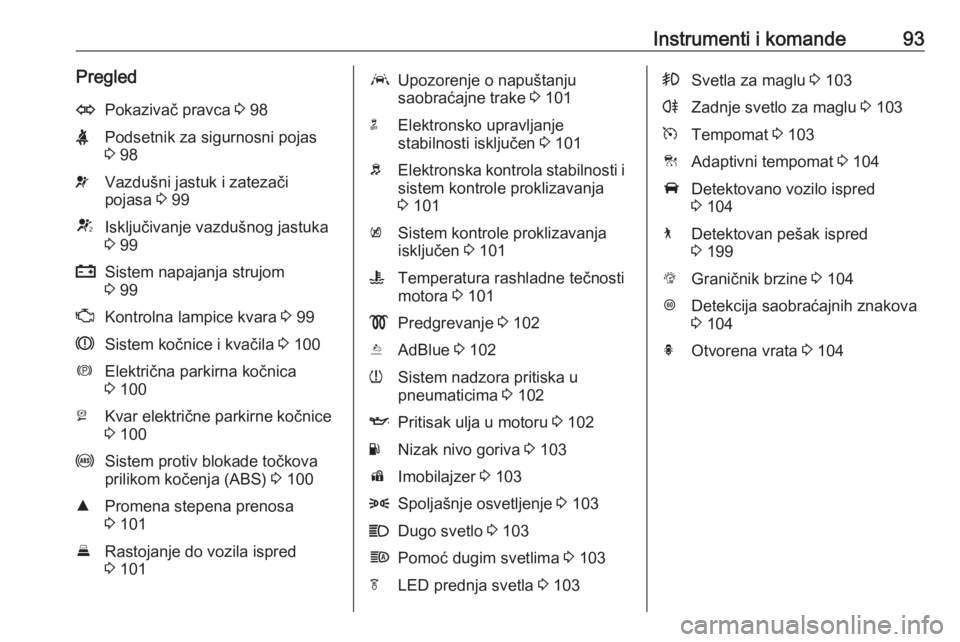

Instrumenti i komande93PregledOPokazivač pravca 3 98XPodsetnik za sigurnosni pojas
3 98vVazdušni jastuk i zatezači
pojasa 3 99VIsključivanje vazdušnog jastuka
3 99pSistem napajanja strujom
3 99ZKontrolna lampice kvara 3 99RSistem kočnice i kvačila 3 100mElektrična parkirna kočnica
3 100jKvar električne parkirne kočnice
3 100uSistem protiv blokade točkova
prilikom kočenja (ABS) 3 100RPromena stepena prenosa
3 101ERastojanje do vozila ispred
3 101aUpozorenje o napuštanju
saobraćajne trake 3 101nElektronsko upravljanje
stabilnosti isključen 3 101bElektronska kontrola stabilnosti i
sistem kontrole proklizavanja
3 101kSistem kontrole proklizavanja
isključen 3 101WTemperatura rashladne tečnosti
motora 3 101!Predgrevanje 3 102YAdBlue 3 102wSistem nadzora pritiska u
pneumaticima 3 102IPritisak ulja u motoru 3 102YNizak nivo goriva 3 103dImobilajzer 3 1038Spoljašnje osvetljenje 3 103CDugo svetlo 3 103fPomoć dugim svetlima 3 103fLED prednja svetla 3 103>Svetla za maglu 3 103rZadnje svetlo za maglu 3 103mTempomat 3 103CAdaptivni tempomat 3 104ADetektovano vozilo ispred
3 1047Detektovan pešak ispred
3 199LGraničnik brzine 3 104LDetekcija saobraćajnih znakova
3 104hOtvorena vrata 3 104

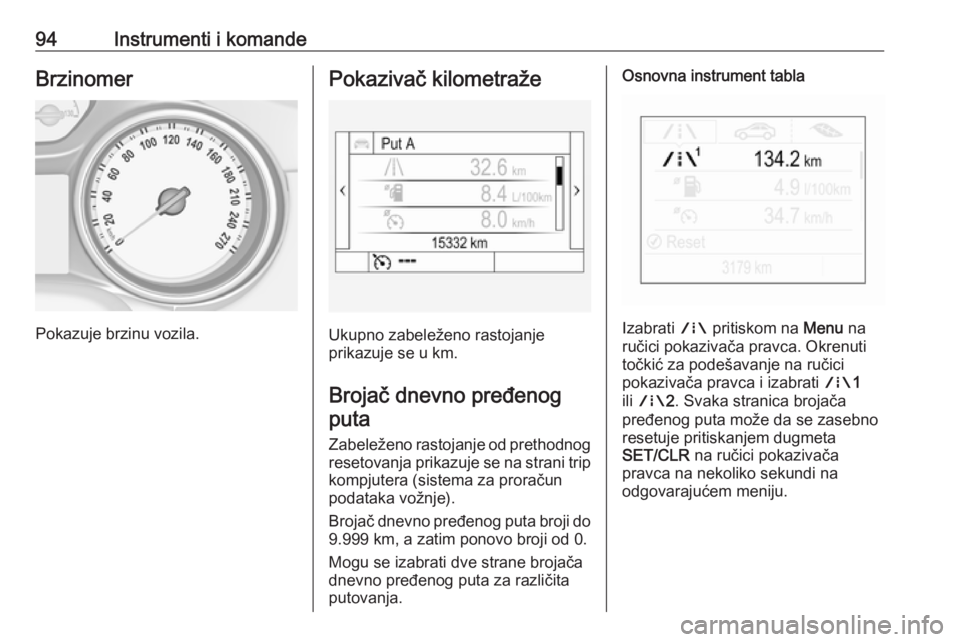

94Instrumenti i komandeBrzinomer
Pokazuje brzinu vozila.
Pokazivač kilometraže
Ukupno zabeleženo rastojanje
prikazuje se u km.
Brojač dnevno pređenog puta
Zabeleženo rastojanje od prethodnogresetovanja prikazuje se na strani trip
kompjutera (sistema za proračun
podataka vožnje).
Brojač dnevno pređenog puta broji do 9.999 km, a zatim ponovo broji od 0.
Mogu se izabrati dve strane brojača
dnevno pređenog puta za različita
putovanja.
Osnovna instrument tabla
Izabrati ; pritiskom na Menu na
ručici pokazivača pravca. Okrenuti
točkić za podešavanje na ručici
pokazivača pravca i izabrati ;1
ili ; 2. Svaka stranica brojača
pređenog puta može da se zasebno
resetuje pritiskanjem dugmeta
SET/CLR na ručici pokazivača
pravca na nekoliko sekundi na
odgovarajućem meniju.

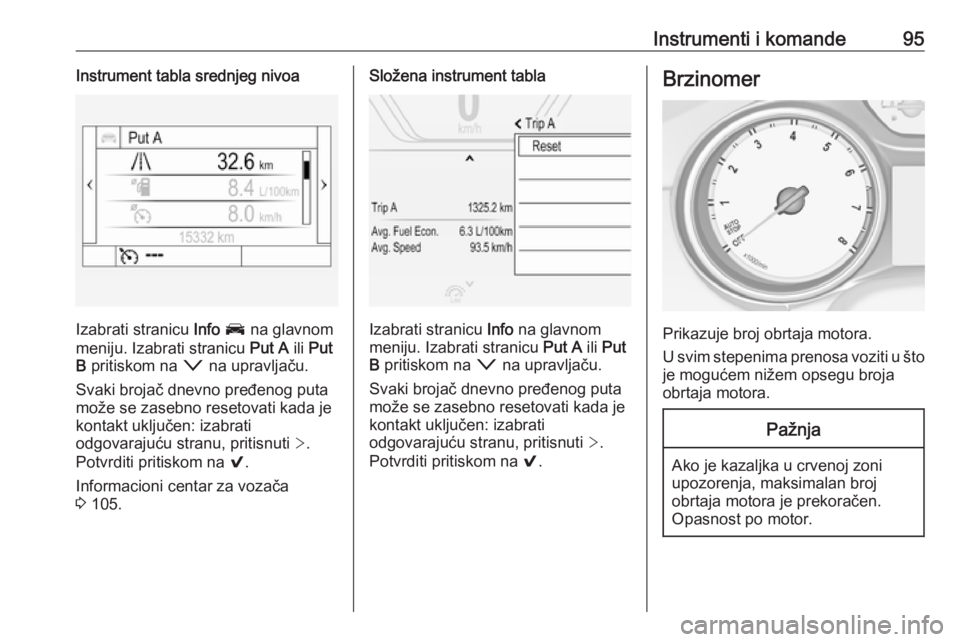

Instrumenti i komande95Instrument tabla srednjeg nivoa
Izabrati stranicu Info J na glavnom
meniju. Izabrati stranicu Put A ili Put
B pritiskom na o na upravljaču.
Svaki brojač dnevno pređenog puta
može se zasebno resetovati kada je
kontakt uključen: izabrati
odgovarajuću stranu, pritisnuti >.
Potvrditi pritiskom na 9.
Informacioni centar za vozača
3 105.
Složena instrument tabla
Izabrati stranicu Info na glavnom
meniju. Izabrati stranicu Put A ili Put
B pritiskom na o na upravljaču.
Svaki brojač dnevno pređenog puta
može se zasebno resetovati kada je
kontakt uključen: izabrati
odgovarajuću stranu, pritisnuti >.
Potvrditi pritiskom na 9.
Brzinomer
Prikazuje broj obrtaja motora.
U svim stepenima prenosa voziti u što
je mogućem nižem opsegu broja
obrtaja motora.
Pažnja
Ako je kazaljka u crvenoj zoni
upozorenja, maksimalan broj
obrtaja motora je prekoračen.
Opasnost po motor.

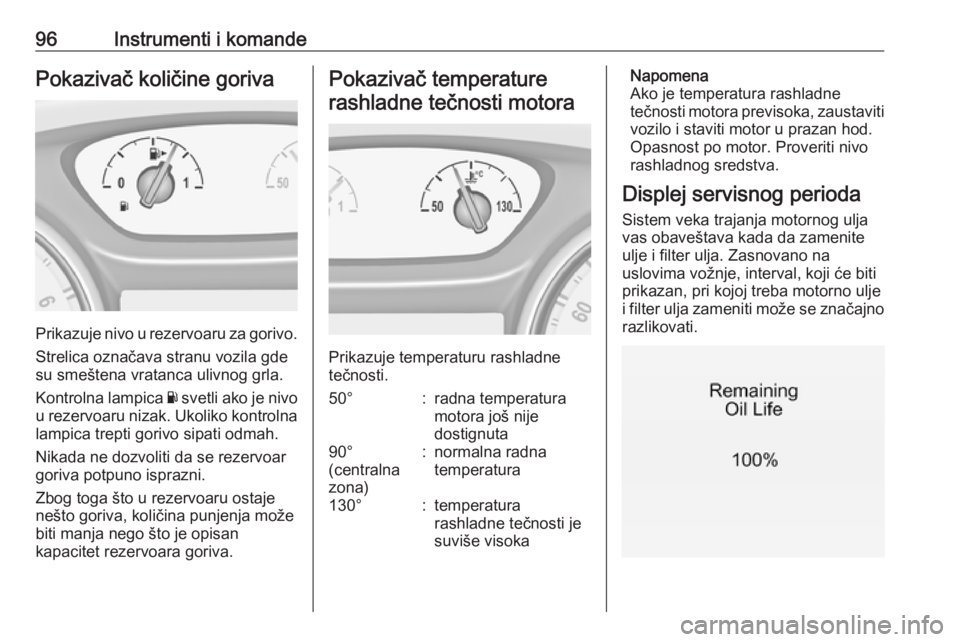

96Instrumenti i komandePokazivač količine goriva
Prikazuje nivo u rezervoaru za gorivo.
Strelica označava stranu vozila gde
su smeštena vratanca ulivnog grla.
Kontrolna lampica Y svetli ako je nivo
u rezervoaru nizak. Ukoliko kontrolna
lampica trepti gorivo sipati odmah.
Nikada ne dozvoliti da se rezervoar
goriva potpuno isprazni.
Zbog toga što u rezervoaru ostaje
nešto goriva, količina punjenja može
biti manja nego što je opisan
kapacitet rezervoara goriva.
Pokazivač temperature
rashladne tečnosti motora
Prikazuje temperaturu rashladne
tečnosti.
50°:radna temperatura
motora još nije
dostignuta90°
(centralna
zona):normalna radna
temperatura130°:temperatura
rashladne tečnosti je
suviše visokaNapomena
Ako je temperatura rashladne
tečnosti motora previsoka, zaustaviti
vozilo i staviti motor u prazan hod.
Opasnost po motor. Proveriti nivo
rashladnog sredstva.
Displej servisnog perioda
Sistem veka trajanja motornog ulja
vas obaveštava kada da zamenite
ulje i filter ulja. Zasnovano na
uslovima vožnje, interval, koji će biti
prikazan, pri kojoj treba motorno ulje
i filter ulja zameniti može se značajno
razlikovati.

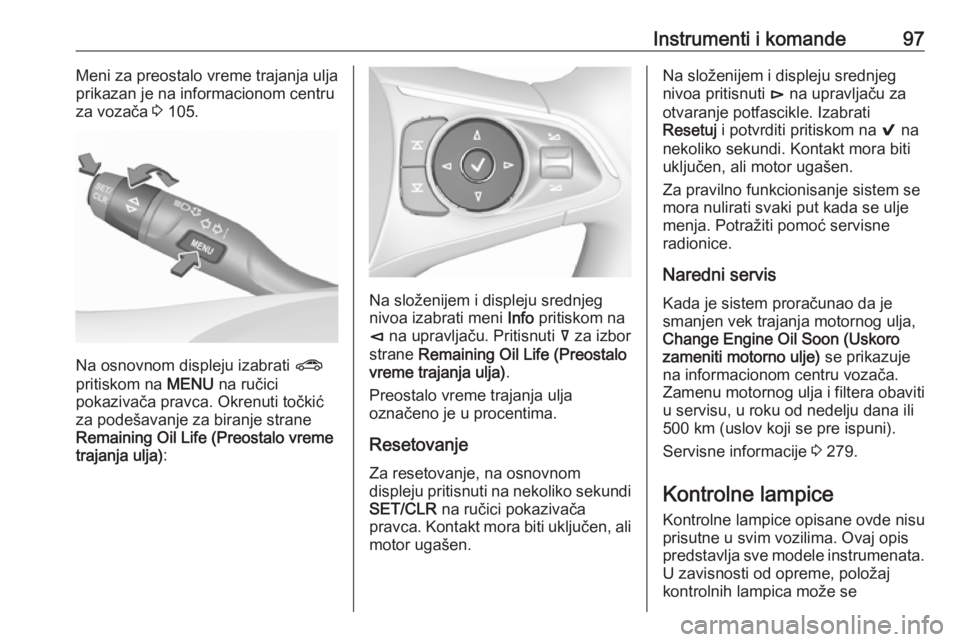

Instrumenti i komande97Meni za preostalo vreme trajanja ulja
prikazan je na informacionom centru
za vozača 3 105.
Na osnovnom displeju izabrati ?
pritiskom na MENU na ručici
pokazivača pravca. Okrenuti točkić za podešavanje za biranje strane
Remaining Oil Life (Preostalo vreme
trajanja ulja) :
Na složenijem i displeju srednjeg
nivoa izabrati meni Info pritiskom na
è na upravljaču. Pritisnuti å za izbor
strane Remaining Oil Life (Preostalo
vreme trajanja ulja) .
Preostalo vreme trajanja ulja
označeno je u procentima.
Resetovanje
Za resetovanje, na osnovnom
displeju pritisnuti na nekoliko sekundi
SET/CLR na ručici pokazivača
pravca. Kontakt mora biti uključen, ali motor ugašen.
Na složenijem i displeju srednjeg
nivoa pritisnuti é na upravljaču za
otvaranje potfascikle. Izabrati
Resetuj i potvrditi pritiskom na 9 na
nekoliko sekundi. Kontakt mora biti
uključen, ali motor ugašen.
Za pravilno funkcionisanje sistem se
mora nulirati svaki put kada se ulje
menja. Potražiti pomoć servisne
radionice.
Naredni servis Kada je sistem proračunao da je
smanjen vek trajanja motornog ulja,
Change Engine Oil Soon (Uskoro
zameniti motorno ulje) se prikazuje
na informacionom centru vozača. Zamenu motornog ulja i filtera obaviti
u servisu, u roku od nedelju dana ili
500 km (uslov koji se pre ispuni).
Servisne informacije 3 279.
Kontrolne lampice Kontrolne lampice opisane ovde nisu
prisutne u svim vozilima. Ovaj opis
predstavlja sve modele instrumenata.
U zavisnosti od opreme, položaj
kontrolnih lampica može se

98Instrumenti i komanderazlikovati. Kada je kontakt uključen,
većina kontrolnih lampica će na
kratko zasvetleti kao test
funkcionalnosti.
Značenje boja kontrolnih lampica:crvena:opasnost, važna opomenažuta:upozorenje, informacija,
kvarzelena:potvrda aktiviranjaplava:potvrda aktiviranjabela:potvrda aktiviranja
Videti sve kontrolne lampice na
različitim instrument tablama 3 88.
Pokazivač pravca
O svetli ili trepti zelenom bojom.
Kratko svetli Uključena su poziciona svetla.
Trepti
Pokazivači pravca ili treptajuća svetla
upozorenja su uključena.
Brzo treptanje: kvar sijalice
pokazivača pravca ili pripadajućeg
osigurača, kvar sijalice pokazivača
pravca prikolice.
Zamena sijalica 3 244, Osigurači
3 250.
Pokazivači pravca 3 136.
Podsetnik za sigurnosni pojas
Podsetnik sigurnosnih pojasa
prednjih sedišta
Simbol X za sedište vozača svetli ili
trepti crvenom bojom na instrument
tabli.
Simbol k za sedište suvozača svetli
ili trepti crvenom bojom na krovnoj
konzoli kada je sedište zauzeto.
Svetli
Nakon uključivanja kontakta sve dok
sigurnosni pojas nije zakopčan.
Trepti
Nakon startovanja motora na
maksimalno 100 sekundi od kako
pojasevi sedišta nisu bili vezani.
Status sigurnosnih pojaseva za
zadnja sedišta (vozila sa
displejem osnovnog nivoa)
Nakon startovanja motora, X svetli ili
trepti belo ili sivo na Informacionom centru za vozača.
Svetli belom bojom
Sigurnosni pojas je otkopčan.
Svetli sivom bojom
Sigurnosni pojas je zakopčan.
Trepti belo ili sivo
Zakopčan sigurnosni pojas se
otkopčao.
Zakopčavanje sigurnosnog pojasa
3 52.
