Вождение и управление автомобилем179Поместите радиобрелок в отделе‐
ние рядом с гнездом питания,
уложив его поперек консоли кноп‐ ками вверх, см. иллюстрацию.
Все прочие предметы (например,
другие ключи, транспондер,
брелоки, монеты и т.п.) нужно из
гнезда убрать.
Нажмите педаль сцепления (меха‐
ническая коробка передач) или
педаль тормоза (автоматическая
коробка передач) и нажмите
Engine Start/Stop .
Чтобы выключить двигатель,
повторно нажмите
Engine Start/Stop . Извлеките элек‐
тронный ключ из гнезда для транс‐ миттера.
Данная возможность предназна‐
чена только для аварийных
случаев. Как можно скорее заме‐
ните батарею электронного ключа
3 23.
Об отпирании и запирании дверей
см. в разделе "Неисправность
пульта дистанционного управле‐
ния или системы управления элек‐
тронным ключом" 3 26.Отключение резервного
питания
Перечисленные ниже электронные
системы могут продолжать рабо‐ тать до тех пор, пока не будет
открыта дверь водителя, или в
течение 10 минут после выключе‐ ния зажигания:
● электрическими стеклоподъ‐ емниками
● прозрачный люк
● штепсельные розеткиЗапуск двигателя
Автомобили с кнопкой питания
Механическая коробка передач:
нажмите педали сцепления и
тормоза.
Автоматическая коробка передач:
нажмите педаль тормоза и устано‐
вите рычаг селектора передач в
положение P или N.
Не следует нажимать на педаль акселератора.
Page 182 of 355

180Вождение и управление автомобилемНажмите и сразу отпустите кнопку
Engine Start/Stop . При этом с
небольшой задержкой включится стартер, который автоматически
запустит двигатель.
Чтобы выключить двигатель на
стоящем автомобиле, нажмите и
сразу отпустите кнопку
Engine Start/Stop . Если автомобиль
оснащен автоматической коробкой передач, включите стояночный
тормоз и переведите селектор в
положение P.
Механическая коробка передач: в режиме Autostop для пуска двига‐
теля необходимо выжать педаль
сцепления 3 181.
Автоматическая коробка передач:
в режиме Autostop для пуска двига‐ теля необходимо отпустить педаль
тормоза 3 181.
Аварийное выключение
двигателя во время движения
В аварийной ситуации, когда
двигатель необходимо выключить
во время движения, нажмите и
удерживайте кнопку
Engine Start/Stop болеедвух секунд или нажмите ее
дважды с интервалом не более
пяти секунд.9 Опасность
Выключение двигателя во
время движения автомобиля
приведет к тому, что перестанут работать усилители тормоза и
рулевого управления. Системы
помощи водителю и система
подушек безопасности будут
выключены. Погаснут освети‐
тельные приборы и стоп-
сигналы. Поэтому выключать
двигатель и зажигание во время
движения разрешается только в чрезвычайных ситуациях.
Пуск двигателя при низкой
температуре
Пуск дизельных двигателей без
использования дополнительных
предпусковых подогревателей
возможен только при температуре
до -25 °С, а бензиновых — при
температуре до -30 °С. Необхо‐
димо использовать моторное
масло правильной вязкости, соот‐
ветствующее топливо, все необхо‐
димые операции ТО должны быть
выполнены, а аккумуляторная
батарея должна быть заряжена.
При температуре ниже -30 °C авто‐
матическая коробка передач
требуют предварительного
прогрева в течение примерно
пяти минут. Рычаг переключения
передач должен быть установлен
соответственно в положение P.Внимание
При очень низких температурах
окружающей среды не давайте
двигателю работать на холо‐
стом ходу более 5 минут, иначе
возможно повреждение двига‐
теля.
Автоматическое управление
стартером
Эта функция управляет процеду‐
рой запуска двигателя. Удержи‐
вать кнопку Engine Start/Stop нажа‐
той нет необходимости. После включения система возьмет
Page 183 of 355

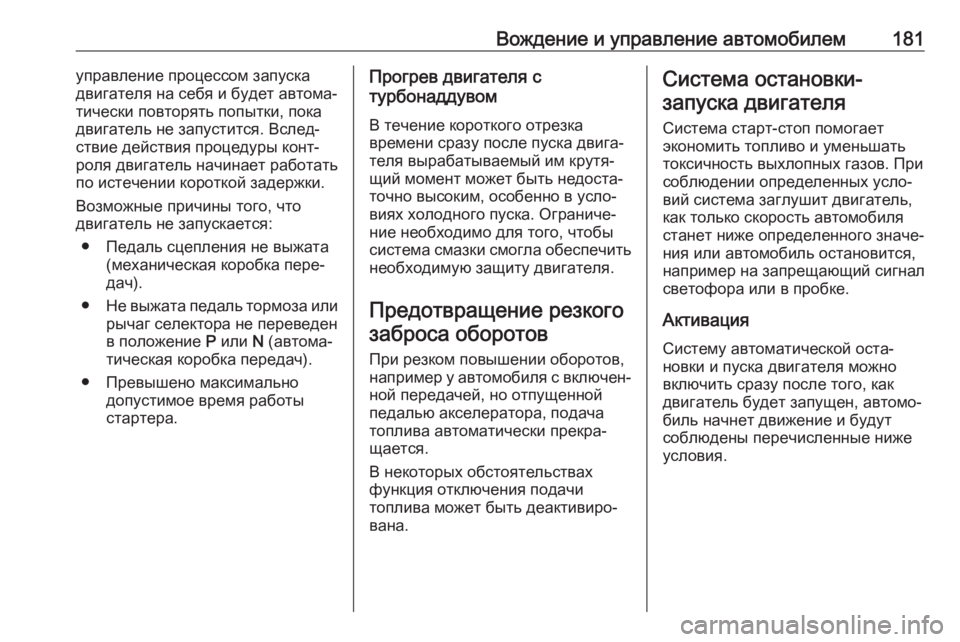

Вождение и управление автомобилем181управление процессом запуска
двигателя на себя и будет автома‐
тически повторять попытки, пока
двигатель не запустится. Вслед‐ ствие действия процедуры конт‐роля двигатель начинает работать
по истечении короткой задержки.
Возможные причины того, что
двигатель не запускается:
● Педаль сцепления не выжата (механическая коробка пере‐
дач).
● Не выжата педаль тормоза или
рычаг селектора не переведен
в положение P или N (автома‐
тическая коробка передач).
● Превышено максимально допустимое время работы
стартера.Прогрев двигателя с
турбонаддувом
В течение короткого отрезка
времени сразу после пуска двига‐
теля вырабатываемый им крутя‐
щий момент может быть недоста‐
точно высоким, особенно в усло‐
виях холодного пуска. Ограниче‐
ние необходимо для того, чтобы
система смазки смогла обеспечить необходимую защиту двигателя.
Предотвращение резкого заброса оборотов
При резком повышении оборотов,
например у автомобиля с включен‐ ной передачей, но отпущенной
педалью акселератора, подача
топлива автоматически прекра‐
щается.
В некоторых обстоятельствах
функция отключения подачи
топлива может быть деактивиро‐
вана.Система остановки-
запуска двигателя
Система старт-стоп помогает
экономить топливо и уменьшать
токсичность выхлопных газов. При
соблюдении определенных усло‐
вий система заглушит двигатель,
как только скорость автомобиля
станет ниже определенного значе‐
ния или автомобиль остановится,
например на запрещающий сигнал
светофора или в пробке.
Активация Систему автоматической оста‐
новки и пуска двигателя можно
включить сразу после того, как
двигатель будет запущен, автомо‐
биль начнет движение и будут
соблюдены перечисленные ниже
условия.
Page 184 of 355

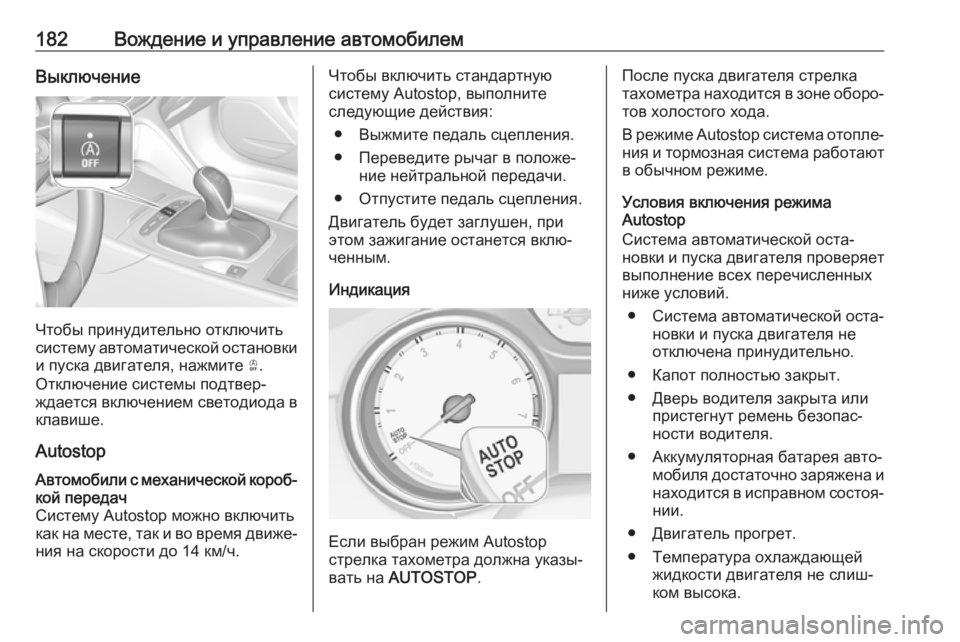

182Вождение и управление автомобилемВыключение
Чтобы принудительно отключить
систему автоматической остановки
и пуска двигателя, нажмите Ò.
Отключение системы подтвер‐
ждается включением светодиода в
клавише.
Autostop
Автомобили с механической короб‐
кой передач
Систему Autostop можно включить
как на месте, так и во время движе‐ ния на скорости до 14 км/ч.Чтобы включить стандартную
систему Autostop, выполните
следующие действия:
● Выжмите педаль сцепления.
● Переведите рычаг в положе‐ ние нейтральной передачи.
● Отпустите педаль сцепления.
Двигатель будет заглушен, при
этом зажигание останется вклю‐
ченным.
Индикация
Если выбран режим Autostop
стрелка тахометра должна указы‐
вать на AUTOSTOP .
После пуска двигателя стрелка
тахометра находится в зоне оборо‐
тов холостого хода.
В режиме Autostop система отопле‐
ния и тормозная система работают
в обычном режиме.
Условия включения режима
Autostop
Система автоматической оста‐
новки и пуска двигателя проверяет выполнение всех перечисленных
ниже условий.
● Система автоматической оста‐
новки и пуска двигателя не
отключена принудительно.
● Капот полностью закрыт.
● Дверь водителя закрыта или пристегнут ремень безопас‐
ности водителя.
● Аккумуляторная батарея авто‐ мобиля достаточно заряжена инаходится в исправном состоя‐нии.
● Двигатель прогрет.
● Температура охлаждающей жидкости двигателя не слиш‐
ком высока.
Page 185 of 355

Вождение и управление автомобилем183● Температура выхлопных газовдвигателя не слишком высока,
например, после езды с боль‐
шой нагрузкой на двигатель.
● Температура окружающего воздуха выше -5 °C.
● Включение режима Autostop не
запрещено системой климат-
контроля.
● В камере вакуумного усили‐ теля тормозной системы
имеется достаточное разреже‐
ние.
● Не включен режим автомати‐ ческой регенерации сажевого
фильтра (на автомобилях с
дизельным двигателем).
● Автомобиль с момента послед‐
ней автоматической остановки
двигался со скоростью не
менее скорости пешехода.
Если какое-то из условий не выпол‐
няется, режим Autostop не вклю‐ чится.
Некоторые параметры работы
системы климат-контроля не пред‐
усматривают возможность включе‐
ния режима Autostop. Подробныесведения приведены в разделе,
посвященном системе климат-
контроля 3 162.
Режим Autostop может не вклю‐
чаться сразу после съезда со
скоростного шоссе.
Обкатка нового автомобиля 3 177.
Защита от разрядки
аккумуляторной батареи
автомобиля
Для обеспечения надежного пере‐
запуска двигателя в системе авто‐
матической остановки и пуска
двигателя реализовано несколько
функций защиты от разряда акку‐
муляторной батареи.
Меры снижения
энергопотребления
В режиме Autostop ряд функций,
таких как дополнительный электри‐ ческий обогреватель и подогрев
заднего стекла, отключаются или
переводятся в режим энергосбере‐
жения. Скорость вращения венти‐
лятора системы климат-контроля
снижается для экономии заряда.Пуск двигателя водителем
Автомобили с механической
коробкой передачСтандартная система автоматиче‐
ской остановки и пуска двигателя
Стандартной системой автомати‐
ческой остановки и пуска двига‐
теля оснащаются автомобили со всеми типами двигателей.
Чтобы снова запустить двигатель,
выжмите педаль сцепления, не
выжимая педаль тормоза.
На автомобилях с задержкой пуска
перезапустить двигатель обычным
способом можно только при отпу‐ щенной педали тормоза.Система поздней автоматическойостановки и пуска двигателя
Все модификации двигателей
помимо возможности обычного
перезапуска имеют функцию его
задержки. Функция поздней авто‐
матической остановки и пуска
двигателя действует только на
уклонах до 5%.
● Выжмите педаль тормоза.
● Выжмите педаль сцепления.
Page 186 of 355

184Вождение и управление автомобилем● Включите первую передачу.
● Чтобы снова запустить двига‐ тель, выжмите педаль
тормоза.
Для автомобилей с
автоматической коробкой передач
Чтобы снова запустить двигатель,
отпустите педаль тормоза или
переместите рычаг селектора из
положения D в положение N или P.
Автоматический пуск двигателя в режиме Autostop
Чтобы система могла автоматиче‐
ски запустить двигатель, рычаг селектора должен находиться в
положении нейтральной передачи.
Если в режиме Autostop будет
выполнено одно из следующих
условий, система автоматической
остановки и пуска двигателя само‐
стоятельно запустит двигатель:
● Система автоматической оста‐
новки и пуска двигателя отклю‐
чена принудительно.
● Открыта крышка капота.● Отстегнут ремень безопас‐ ности водителя и открыта
дверь водителя.
● Температура двигателя слиш‐ ком низка.
● Уровень заряда аккумулятор‐ ной батареи автомобиля ниже
заданного порога.
● В камере вакуумного усили‐ теля тормозной системы отсут‐
ствует достаточное разреже‐ ние.
● Автомобиль движется со скоростью не меньше скорости
пешехода.
● Система климат-контроля требует включения двигателя.
● Вручную включен кондицио‐ нер.
Если крышка капота не закрыта полностью, на экране информа‐ционного центра водителя
появится предупредительное
сообщение.
Если к розетке подключено элек‐
трическое устройство, например,
портативный проигрыватель
компакт-дисков, в момент переза‐пуска двигателя может произойти
заметный кратковременный
провал напряжения.
Стоянка9 Предупреждение
● Не ставьте автомобиль на
стоянку над легковоспламе‐
няющейся поверхностью.
Нагретая до высокой темпе‐
ратуры выхлопная система
может вызвать возгорание
поверхности.
● Всегда затягивайте стояноч‐ ный тормоз. Потяните за край
клавиши выключателя m и
удерживайте ее примерно
одну секунду, чтобы прове‐
рить, загорится ли индикатор m .
Когда электрический стоя‐
ночный тормоз затянут, заго‐
рается индикатор m 3 112.
● Заглушить двигатель.
Page 187 of 355

Вождение и управление автомобилем185● Если автомобиль стоит наровной поверхности или на
подъеме, включите первую
передачу или переведите
рычаг селектора в положе‐
ние P, прежде чем извлекать
ключ из замка зажигания или
выключать зажигание кноп‐
кой (в соответствующей
комплектации). Остановив‐
шись на подъеме, поверните
передние колеса в сторону от бордюрного камня.
Если автомобиль стоит на
спуске, включите передачу
заднего хода или переведите рычаг селектора в положе‐
ние P, прежде чем извлекать
ключ из замка зажигания или
выключать зажигание кноп‐
кой (в соответствующей
комплектации). Поверните передние колеса к бордюр‐
ному камню.
● Закройте окна и потолочный люк.
● Извлеките ключ из замка зажигания или выключитезажигание кнопкой (в соот‐
ветствующей комплектации).
Покачайте рулевое колесо,
пока не почувствуете, что
сработал его блокиратор.
У автомобилей с автоматиче‐
ской коробкой передач ключ
можно вынуть только в том
случае, если рычаг селек‐
тора установлен в положение P .
● Заприте автомобиль с
помощью кнопки e пульта
дистанционного управления.
Включите противоугонную
сигнализацию 3 33.
● Вентиляторы охлаждения двигателя могут работать и
после выключения двигателя
3 273.
Внимание
После работы двигателя на
высоких оборотах или при боль‐ ших нагрузках перед глушением
двигателю следует дать пора‐
ботать при малой нагрузке или
на нейтральной передаче в
течение примерно 30 секунд,
чтобы защитить турбонаддув.Внимание
При очень низких температурах
окружающей среды не давайте
двигателю работать на холо‐
стом ходу более 5 минут, иначе
возможно повреждение двига‐
теля.
Примечание
При аварии со срабатыванием
надувной подушки безопасности
двигатель заглушается автомати‐
чески, если автомобиль остана‐
вливается в течение определен‐
ного времени.
Page 188 of 355

186Вождение и управление автомобилемОтработавшие газы9Опасность
Отработавшие газы двигателя
содержат ядовитый угарный
газ, не имеющий цвета и запаха и способный, если его вдохнуть,
привести к смертельному
исходу.
При попадании отработавших газов в салон автомобиля
откройте окна. Устраните
причину неисправности на стан‐
ции техобслуживания.
Движение с открытым багаж‐
ным отделением не рекомен‐
дуется, поскольку при этом в
салон автомобиля могут
попасть отработавшие газы.
Сажевый фильтр
дизельного двигателя
Автоматическая очистка Система сажевого фильтра в
дизельном двигателе обеспечи‐
вает удаление частиц сажи из
отработанных газов двигателя. В
системе имеется функция само‐
очищения, которая инициируется
автоматически во время движения
без всякого уведомления. Фильтр
очищается периодически путем
сжигания частиц сажи при высокой
температуре. Этот процесс авто‐ матически выполняется при опре‐
деленных условиях движения и
может занимать до 25 минут.
Обычно для этого требуется время от семи до двенадцати минут. При
этом функция Autostop будет недо‐ ступна, также возможен повышен‐
ный расход топлива. Запах и дым
являются нормальным следствием
процесса самоочистки.Системе требуется очистка
При определенных режимах
движения, например, при езде на короткие расстояния, система
автоматически очищаться не
может.
Если фильтр нуждается в очистке,
а условия предыдущей поездки не позволили произвести автоматиче‐ скую регенерацию, включится
индикатор % и на дисплее инфор‐
мационного центра водителя отоб‐
разится предупредительное сооб‐
щение.
При засорении сажевого фильтра
загорается сигнализатор % и
отображается предупреждение.
Как можно скорее начните процесс очистки.
Индикатор % и предупредитель‐
ное сообщение мигают, если саже‐ вый фильтр дизельного двигателя
заполнен полностью. Во избежа‐
ние повреждения двигателя неза‐
медлительно начните процесс
очистки.
Page 189 of 355

Вождение и управление автомобилем187Активируйте процесс
регенерации
Чтобы инициировать процедуру
очистки, продолжайте движение,
поддерживая частоту вращения коленчатого вала двигателя выше
2000 оборотов в минуту. При необ‐ ходимости, переключитесь на
понижающую передачу. При этом
начнется процедура очистки
фильтра твердых частиц.
На высоких оборотах и нагрузках
двигателя время очистки умень‐ шается.
Индикатор % определит момент
окончания самоочистки. Не
прекращайте движение, пока не
завершится процесс регенерации.Внимание
Если процесс очистки преры‐ вается, создается опасность
серьезного выхода двигателя из строя.
Очистка невозможна
Если выполнить регенерацию по
каким-то причинам не удается, на
дисплее информационного центра
водителя загорается сигнализатор
Z и отображается предупреждаю‐
щее сообщение. Мощность двига‐
теля может упасть. Немедленно
обратитесь за помощью на стан‐
цию техобслуживания.
Каталитический
нейтрализатор
Каталитический нейтрализатор
уменьшает содержание вредных
веществ в отработавших газах.Внимание
Заправка топливом, марка кото‐ рого не соответствует приве‐
денному на страницах 3 263,
3 329, может стать причиной
повреждения катализатора или
других компонентов Вашего
автомобиля.
Несгоревший бензин может
перегреть и повредить катали‐
тический нейтрализатор.
Поэтому избегайте чрезмерно
длительных запусков двига‐
теля, не допускайте попадания
в топливный бак влаги и не
заводите двигатель с толчка
или буксировкой.
При пропусках зажигания, неста‐
бильной работе двигателя, сниже‐
нии мощности двигателя или
других проблемах, как можно
скорее обратитесь для устранения
дефекта на станцию техобслужи‐
вания. В случае крайней необходи‐
мости, на короткое время можно
продолжить движение, при этом
частота вращения двигателя и
скорость автомобиля не должны
быть высокими.
Page 190 of 355

188Вождение и управление автомобилемAdBlue
Общая информация
Технология выборочной каталити‐
ческий нейтрализации
(BlueInjection) позволяет суще‐
ственно снизить содержание окси‐
дов азота в выхлопных газах. Это
достигается благодаря впрыску
специальной жидкости в выхлоп‐
ную систему. Аммиак, выделяю‐
щийся из жидкости, реагирует с
оксидами азота (NO x) выхлопных
азов с образованием азота и воды.
Применяется жидкость марки
AdBlue ®
. Это нетоксичная, негорю‐
чая, не имеющая запаха жидкость,
состоящая из 32% мочевины и
68% воды.9 Предупреждение
Избегайте попадания AdBlue в
глаза и на кожу.
При попадании в глаза или на
кожу промойте водой.
Внимание
Избегайте попадания AdBlue на
лакокрасочные покрытия.
При попадании промойте водой.
AdBlue замерзает при температуре
примерно -11 °C. Автомобиль осна‐ щен устройством предваритель‐
ного нагрева AdBlue, обеспечиваю‐
щим нейтрализацию выбросов при
низких температурах. Устройство
предварительного нагрева AdBlue
работает автоматически.
Расход AdBlue обычно составляет
примерно два литра на 1000 км, но
может повышаться в зависимости
от манеры вождения и ситуации
(например, при большой загрузке
или при буксировке прицепа).
Бак AdBlue Когда остается примерно
пять литров жидкости, срабаты‐
вает реле уровня. Предупреждаю‐
щие сообщения отображаются
только ниже этого уровня. Объем в
баке 3 334.
Предупреждение о снижении
уровня
В зависимости от расчетного
запаса хода для AdBlue в инфор‐
мационном центре водителя
отображаются различные преду‐
преждения. Эти сообщения и огра‐ ничения установлены законода‐
тельно.
Первое предупреждение, которое
может выводиться на экран:
AdBlue Расстояние: 2400 км .
Это предупреждение появляется
на короткое время с указанием
расчетного запаса хода. Ограниче‐ ния на движение не наклады‐
ваются.
Следующий уровень предупрежде‐
ния достигается, когда запас хода
снижается ниже 1750 км. Сообще‐
ние с указанием текущего запаса
хода отображается каждый раз при
включении зажигания и пропадает
только после подтверждения
3 117 . Долейте AdBlue раньше, чем
будет достигнут следующий
уровень предупреждения.
