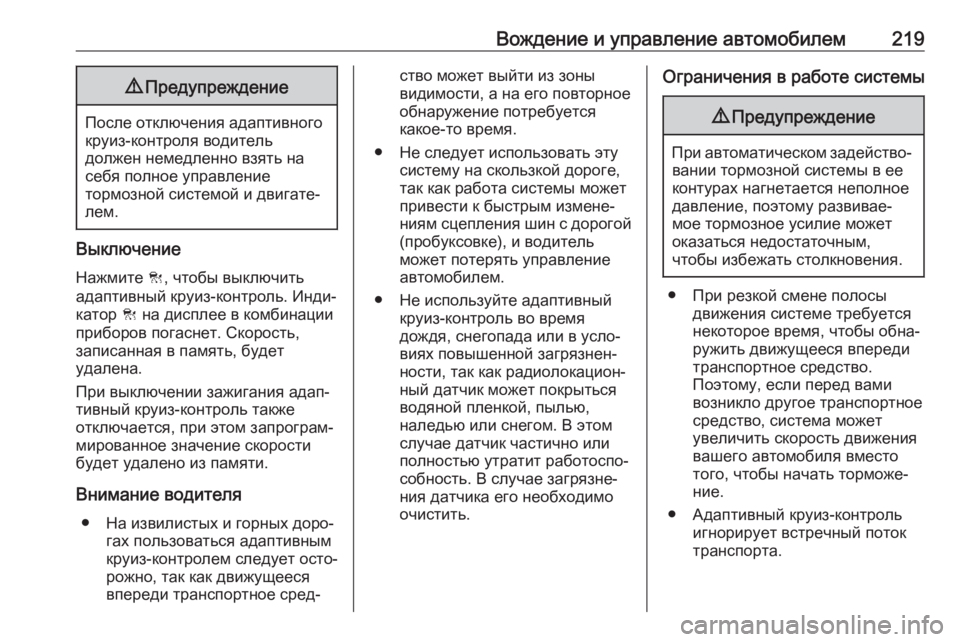

Вождение и управление автомобилем2199Предупреждение
После отключения адаптивного
круиз-контроля водитель
должен немедленно взять на
себя полное управление
тормозной системой и двигате‐
лем.
Выключение
Нажмите C, чтобы выключить
адаптивный круиз-контроль. Инди‐
катор C на дисплее в комбинации
приборов погаснет. Скорость,
записанная в память, будет
удалена.
При выключении зажигания адап‐
тивный круиз-контроль также
отключается, при этом запрограм‐
мированное значение скорости
будет удалено из памяти.
Внимание водителя ● На извилистых и горных доро‐ гах пользоваться адаптивным
круиз-контролем следует осто‐
рожно, так как движущееся
впереди транспортное сред‐
ство может выйти из зоны
видимости, а на его повторное
обнаружение потребуется
какое-то время.
● Не следует использовать эту систему на скользкой дороге,
так как работа системы может
привести к быстрым измене‐
ниям сцепления шин с дорогой
(пробуксовке), и водитель
может потерять управление
автомобилем.
● Не используйте адаптивный круиз-контроль во время
дождя, снегопада или в усло‐ виях повышенной загрязнен‐
ности, так как радиолокацион‐
ный датчик может покрыться
водяной пленкой, пылью,
наледью или снегом. В этом
случае датчик частично или
полностью утратит работоспо‐
собность. В случае загрязне‐
ния датчика его необходимо
очистить.Ограничения в работе системы9 Предупреждение
При автоматическом задейство‐
вании тормозной системы в ее
контурах нагнетается неполное
давление, поэтому развивае‐
мое тормозное усилие может
оказаться недостаточным,
чтобы избежать столкновения.
● При резкой смене полосы движения системе требуется
некоторое время, чтобы обна‐
ружить движущееся впереди
транспортное средство.
Поэтому, если перед вами
возникло другое транспортное средство, система может
увеличить скорость движения
вашего автомобиля вместо
того, чтобы начать торможе‐ ние.
● Адаптивный круиз-контроль игнорирует встречный поток
транспорта.
Page 222 of 355

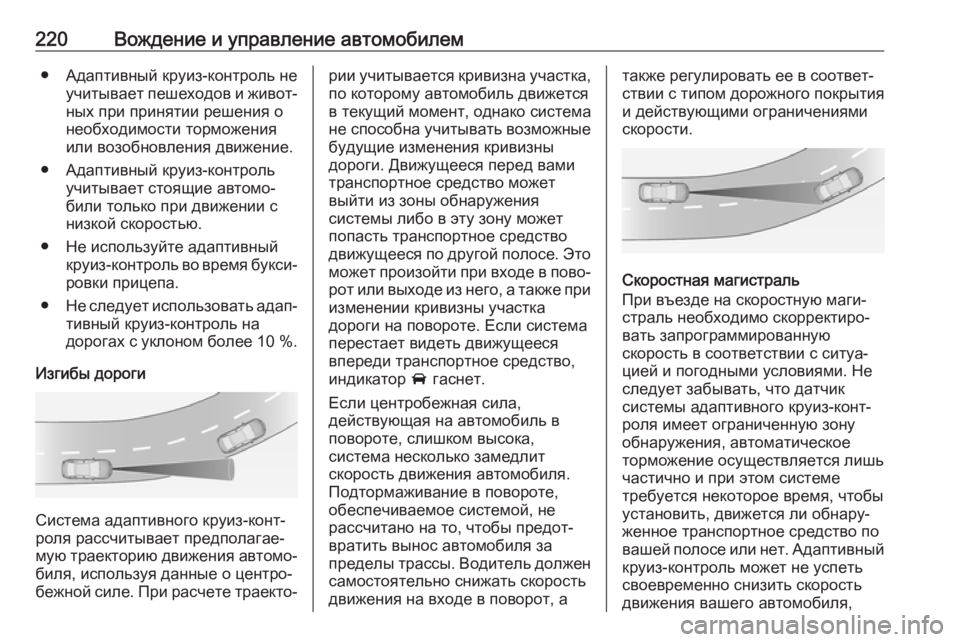

220Вождение и управление автомобилем● Адаптивный круиз-контроль неучитывает пешеходов и живот‐
ных при принятии решения о
необходимости торможения
или возобновления движение.
● Адаптивный круиз-контроль учитывает стоящие автомо‐
били только при движении с
низкой скоростью.
● Не используйте адаптивный круиз-контроль во время букси‐
ровки прицепа.
● Не следует использовать адап‐
тивный круиз-контроль на
дорогах с уклоном более 10 %.
Изгибы дороги
Система адаптивного круиз-конт‐
роля рассчитывает предполагае‐
мую траекторию движения автомо‐ биля, используя данные о центро‐
бежной силе. При расчете траекто‐
рии учитывается кривизна участка, по которому автомобиль движется
в текущий момент, однако система
не способна учитывать возможные будущие изменения кривизны
дороги. Движущееся перед вами
транспортное средство может
выйти из зоны обнаружения
системы либо в эту зону может
попасть транспортное средство
движущееся по другой полосе. Это
может произойти при входе в пово‐
рот или выходе из него, а также при изменении кривизны участка
дороги на повороте. Если система
перестает видеть движущееся
впереди транспортное средство,
индикатор A гаснет.
Если центробежная сила,
действующая на автомобиль в
повороте, слишком высока,
система несколько замедлит
скорость движения автомобиля.
Подтормаживание в повороте,
обеспечиваемое системой, не
рассчитано на то, чтобы предот‐
вратить вынос автомобиля за
пределы трассы. Водитель должен
самостоятельно снижать скорость
движения на входе в поворот, атакже регулировать ее в соответ‐ ствии с типом дорожного покрытия
и действующими ограничениями
скорости.
Скоростная магистраль
При въезде на скоростную маги‐ страль необходимо скорректиро‐
вать запрограммированную
скорость в соответствии с ситуа‐
цией и погодными условиями. Не
следует забывать, что датчик
системы адаптивного круиз-конт‐
роля имеет ограниченную зону
обнаружения, автоматическое
торможение осуществляется лишь
частично и при этом системе
требуется некоторое время, чтобы
установить, движется ли обнару‐
женное транспортное средство по
вашей полосе или нет. Адаптивный круиз-контроль может не успеть
своевременно снизить скорость
движения вашего автомобиля,
Page 223 of 355

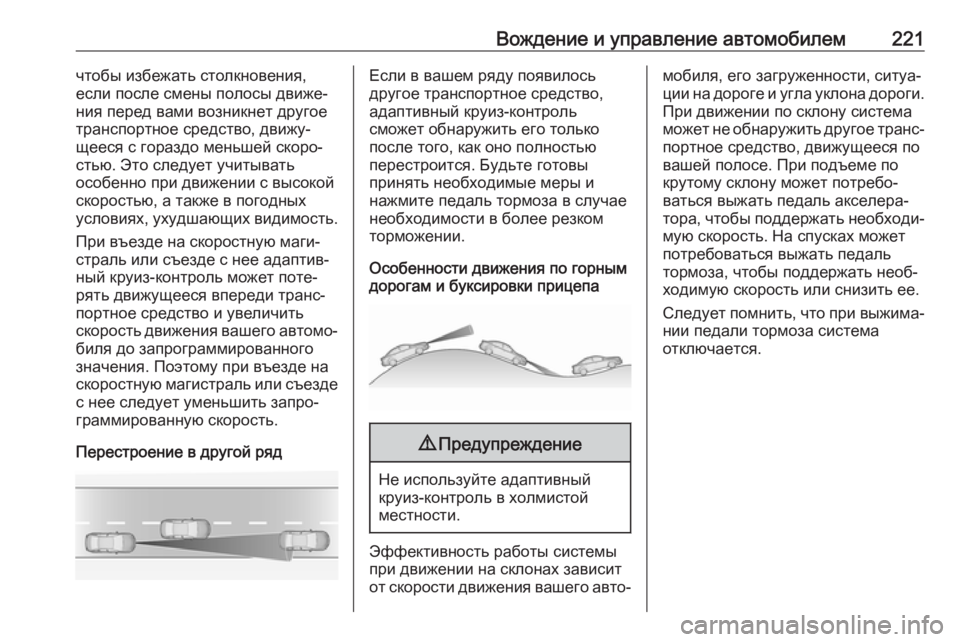

Вождение и управление автомобилем221чтобы избежать столкновения,
если после смены полосы движе‐
ния перед вами возникнет другое
транспортное средство, движу‐
щееся с гораздо меньшей скоро‐
стью. Это следует учитывать
особенно при движении с высокой
скоростью, а также в погодных условиях, ухудшающих видимость.
При въезде на скоростную маги‐
страль или съезде с нее адаптив‐
ный круиз-контроль может поте‐
рять движущееся впереди транс‐ портное средство и увеличить
скорость движения вашего автомо‐ биля до запрограммированного
значения. Поэтому при въезде на
скоростную магистраль или съезде с нее следует уменьшить запро‐
граммированную скорость.
Перестроение в другой рядЕсли в вашем ряду появилось
другое транспортное средство,
адаптивный круиз-контроль
сможет обнаружить его только
после того, как оно полностью
перестроится. Будьте готовы
принять необходимые меры и
нажмите педаль тормоза в случае
необходимости в более резком
торможении.
Особенности движения по горным
дорогам и буксировки прицепа9 Предупреждение
Не используйте адаптивный
круиз-контроль в холмистой
местности.
Эффективность работы системы
при движении на склонах зависит
от скорости движения вашего авто‐
мобиля, его загруженности, ситуа‐
ции на дороге и угла уклона дороги.
При движении по склону система
может не обнаружить другое транс‐ портное средство, движущееся по
вашей полосе. При подъеме по
крутому склону может потребо‐
ваться выжать педаль акселера‐
тора, чтобы поддержать необходи‐
мую скорость. На спусках может
потребоваться выжать педаль
тормоза, чтобы поддержать необ‐
ходимую скорость или снизить ее.
Следует помнить, что при выжима‐
нии педали тормоза система
отключается.
Page 224 of 355

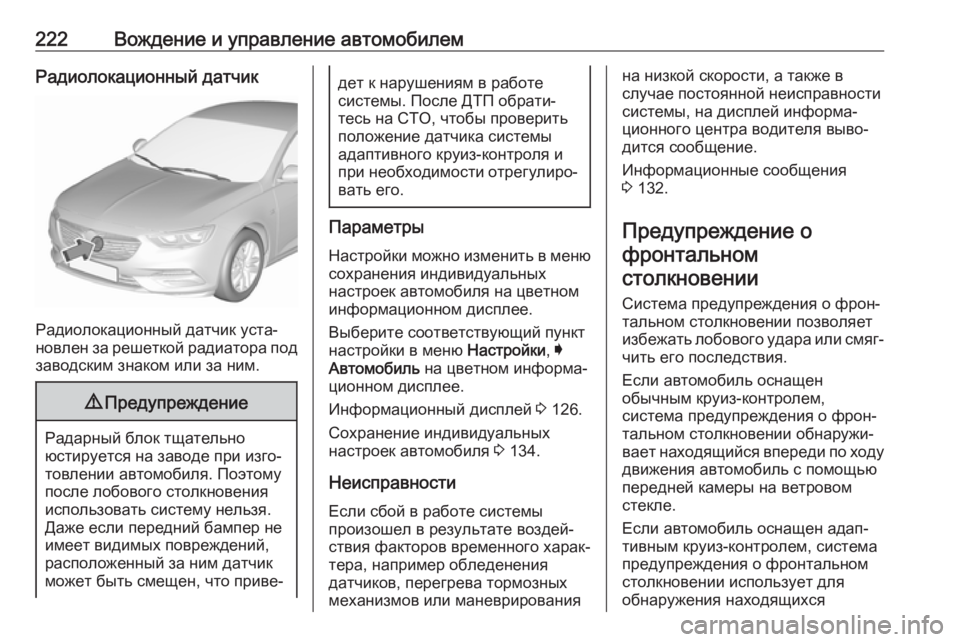

222Вождение и управление автомобилемРадиолокационный датчик
Радиолокационный датчик уста‐
новлен за решеткой радиатора под заводским знаком или за ним.
9 Предупреждение
Радарный блок тщательно
юстируется на заводе при изго‐
товлении автомобиля. Поэтому
после лобового столкновения
использовать систему нельзя.
Даже если передний бампер не
имеет видимых повреждений,
расположенный за ним датчик
может быть смещен, что приве‐
дет к нарушениям в работе
системы. После ДТП обрати‐
тесь на СТО, чтобы проверить
положение датчика системы
адаптивного круиз-контроля и
при необходимости отрегулиро‐ вать его.
Параметры
Настройки можно изменить в меню
сохранения индивидуальных
настроек автомобиля на цветном
информационном дисплее.
Выберите соответствующий пункт
настройки в меню Настройки, I
Автомобиль на цветном информа‐
ционном дисплее.
Информационный дисплей 3 126.
Сохранение индивидуальных
настроек автомобиля 3 134.
Неисправности Если сбой в работе системы
произошел в результате воздей‐
ствия факторов временного харак‐
тера, например обледенения
датчиков, перегрева тормозных
механизмов или маневрирования
на низкой скорости, а также в
случае постоянной неисправности системы, на дисплей информа‐
ционного центра водителя выво‐
дится сообщение.
Информационные сообщения
3 132.
Предупреждение о фронтальном столкновении
Система предупреждения о фрон‐
тальном столкновении позволяет
избежать лобового удара или смяг‐ чить его последствия.
Если автомобиль оснащен
обычным круиз-контролем,
система предупреждения о фрон‐
тальном столкновении обнаружи‐ вает находящийся впереди по ходу
движения автомобиль с помощью
передней камеры на ветровом
стекле.
Если автомобиль оснащен адап‐
тивным круиз-контролем, система
предупреждения о фронтальном
столкновении использует для
обнаружения находящихся
Page 225 of 355

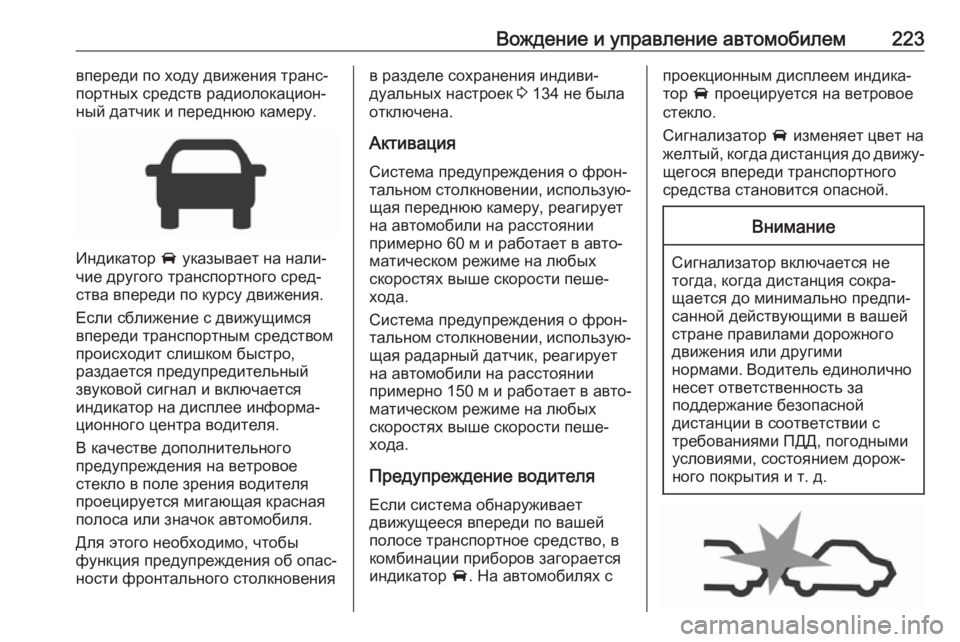

Вождение и управление автомобилем223впереди по ходу движения транс‐
портных средств радиолокацион‐
ный датчик и переднюю камеру.
Индикатор A указывает на нали‐
чие другого транспортного сред‐
ства впереди по курсу движения.
Если сближение с движущимся
впереди транспортным средством
происходит слишком быстро,
раздается предупредительный
звуковой сигнал и включается
индикатор на дисплее информа‐
ционного центра водителя.
В качестве дополнительного
предупреждения на ветровое
стекло в поле зрения водителя
проецируется мигающая красная
полоса или значок автомобиля.
Для этого необходимо, чтобы
функция предупреждения об опас‐
ности фронтального столкновения
в разделе сохранения индиви‐
дуальных настроек 3 134 не была
отключена.
Активация Система предупреждения о фрон‐
тальном столкновении, использую‐
щая переднюю камеру, реагирует
на автомобили на расстоянии
примерно 60 м и работает в авто‐
матическом режиме на любых
скоростях выше скорости пеше‐
хода.
Система предупреждения о фрон‐
тальном столкновении, использую‐ щая радарный датчик, реагирует
на автомобили на расстоянии
примерно 150 м и работает в авто‐
матическом режиме на любых
скоростях выше скорости пеше‐
хода.
Предупреждение водителя
Если система обнаруживает
движущееся впереди по вашей
полосе транспортное средство, в
комбинации приборов загорается
индикатор A. На автомобилях спроекционным дисплеем индика‐
тор A проецируется на ветровое
стекло.
Сигнализатор A изменяет цвет на
желтый, когда дистанция до движу‐
щегося впереди транспортного
средства становится опасной.Внимание
Сигнализатор включается не тогда, когда дистанция сокра‐
щается до минимально предпи‐
санной действующими в вашей
стране правилами дорожного
движения или другими
нормами. Водитель единолично несет ответственность за
поддержание безопасной
дистанции в соответствии с
требованиями ПДД, погодными условиями, состоянием дорож‐
ного покрытия и т. д.
Page 226 of 355

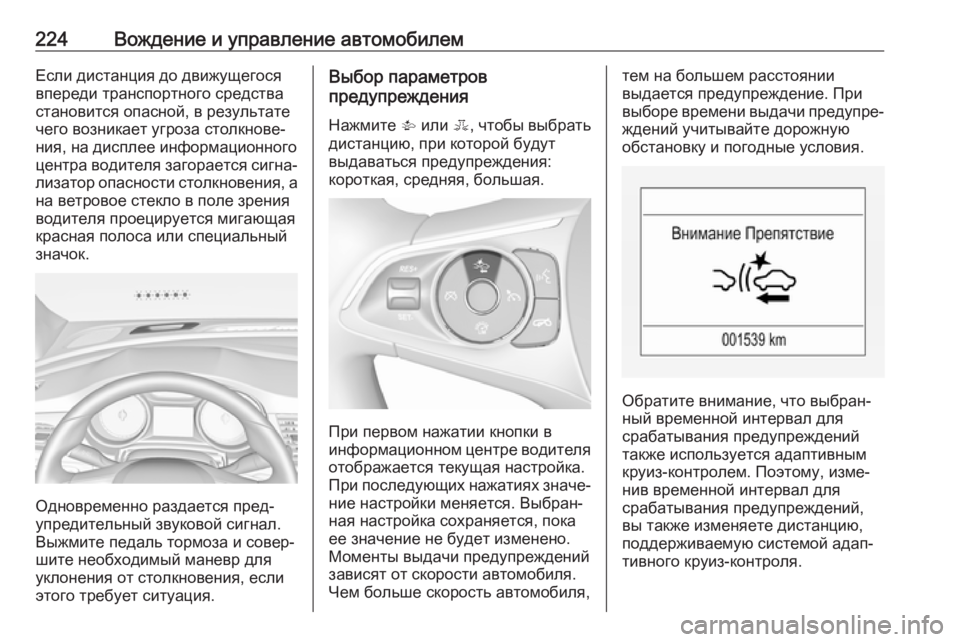

224Вождение и управление автомобилемЕсли дистанция до движущегосявпереди транспортного средства
становится опасной, в результате
чего возникает угроза столкнове‐
ния, на дисплее информационного
центра водителя загорается сигна‐
лизатор опасности столкновения, а на ветровое стекло в поле зрения
водителя проецируется мигающая красная полоса или специальный
значок.
Одновременно раздается пред‐
упредительный звуковой сигнал.
Выжмите педаль тормоза и совер‐ шите необходимый маневр для
уклонения от столкновения, если
этого требует ситуация.
Выбор параметров
предупреждения
Нажмите V или E, чтобы выбрать
дистанцию, при которой будут
выдаваться предупреждения:
короткая, средняя, большая.
При первом нажатии кнопки в
информационном центре водителя отображается текущая настройка.
При последующих нажатиях значе‐
ние настройки меняется. Выбран‐
ная настройка сохраняется, пока
ее значение не будет изменено.
Моменты выдачи предупреждений
зависят от скорости автомобиля.
Чем больше скорость автомобиля,
тем на большем расстоянии
выдается предупреждение. При
выборе времени выдачи предупре‐ ждений учитывайте дорожную
обстановку и погодные условия.
Обратите внимание, что выбран‐
ный временной интервал для
срабатывания предупреждений также используется адаптивным
круиз-контролем. Поэтому, изме‐
нив временной интервал для
срабатывания предупреждений,
вы также изменяете дистанцию,
поддерживаемую системой адап‐
тивного круиз-контроля.
Page 227 of 355

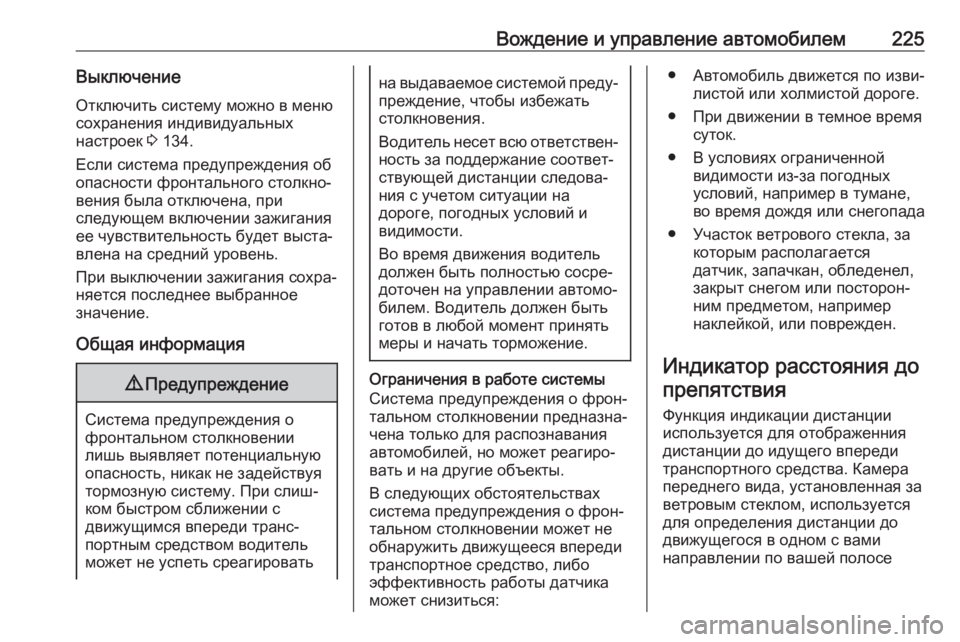

Вождение и управление автомобилем225ВыключениеОтключить систему можно в менюсохранения индивидуальных
настроек 3 134.
Если система предупреждения об
опасности фронтального столкно‐
вения была отключена, при
следующем включении зажигания
ее чувствительность будет выста‐
влена на средний уровень.
При выключении зажигания сохра‐
няется последнее выбранное
значение.
Общая информация9 Предупреждение
Система предупреждения о
фронтальном столкновении
лишь выявляет потенциальную
опасность, никак не задействуя тормозную систему. При слиш‐
ком быстром сближении с
движущимся впереди транс‐
портным средством водитель
может не успеть среагировать
на выдаваемое системой преду‐ преждение, чтобы избежать
столкновения.
Водитель несет всю ответствен‐
ность за поддержание соответ‐
ствующей дистанции следова‐
ния с учетом ситуации на
дороге, погодных условий и
видимости.
Во время движения водитель
должен быть полностью сосре‐
доточен на управлении автомо‐
билем. Водитель должен быть
готов в любой момент принять
меры и начать торможение.
Ограничения в работе системы
Система предупреждения о фрон‐
тальном столкновении предназна‐
чена только для распознавания
автомобилей, но может реагиро‐ вать и на другие объекты.
В следующих обстоятельствах
система предупреждения о фрон‐
тальном столкновении может не
обнаружить движущееся впереди
транспортное средство, либо
эффективность работы датчика
может снизиться:
● Автомобиль движется по изви‐ листой или холмистой дороге.
● При движении в темное время суток.
● В условиях ограниченной видимости из-за погодных
условий, например в тумане,
во время дождя или снегопада
● Участок ветрового стекла, за которым располагается
датчик, запачкан, обледенел,
закрыт снегом или посторон‐
ним предметом, например
наклейкой, или поврежден.
Индикатор расстояния до препятствия
Функция индикации дистанции
используется для отображенния
дистанции до идущего впереди
транспортного средства. Камера
переднего вида, установленная за
ветровым стеклом, используется
для определения дистанции до
движущегося в одном с вами
направлении по вашей полосе
Page 228 of 355

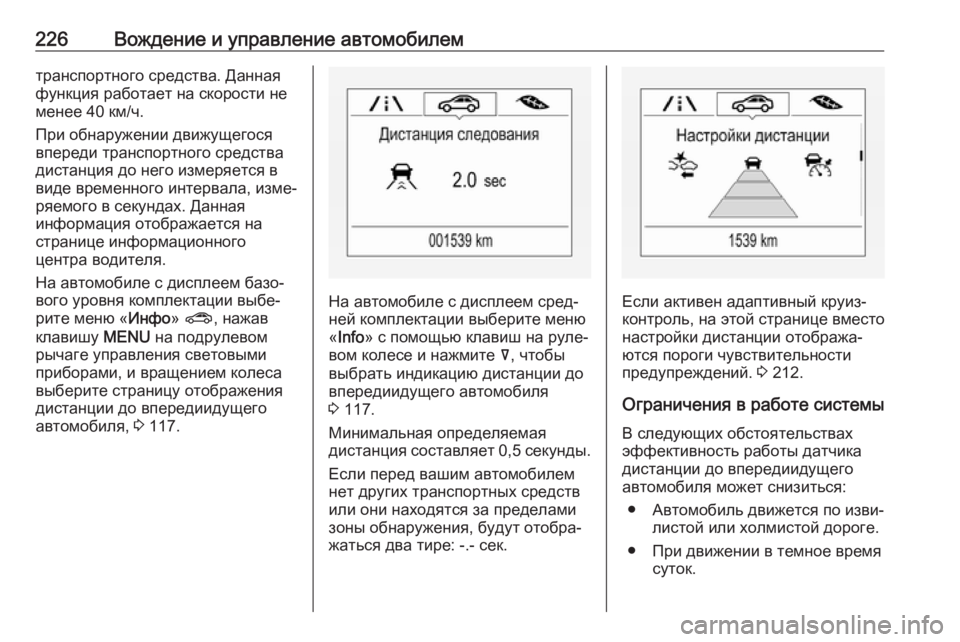

226Вождение и управление автомобилемтранспортного средства. Данная
функция работает на скорости не
менее 40 км/ч.
При обнаружении движущегося впереди транспортного средства
дистанция до него измеряется в
виде временного интервала, изме‐
ряемого в секундах. Данная
информация отображается на
странице информационного
центра водителя.
На автомобиле с дисплеем базо‐
вого уровня комплектации выбе‐
рите меню « Инфо» ? , нажав
клавишу MENU на подрулевом
рычаге управления световыми
приборами, и вращением колеса
выберите страницу отображения
дистанции до впередиидущего
автомобиля, 3 117.
На автомобиле с дисплеем сред‐
ней комплектации выберите меню
« Info » с помощью клавиш на руле‐
вом колесе и нажмите å, чтобы
выбрать индикацию дистанции до
впередиидущего автомобиля
3 117.
Минимальная определяемая
дистанция составляет 0,5 секунды .
Если перед вашим автомобилем
нет других транспортных средств
или они находятся за пределами
зоны обнаружения, будут отобра‐
жаться два тире: -.- сек.Если активен адаптивный круиз-
контроль, на этой странице вместо
настройки дистанции отобража‐
ются пороги чувствительности
предупреждений. 3 212.
Ограничения в работе системы В следующих обстоятельствах
эффективность работы датчика
дистанции до впередиидущего
автомобиля может снизиться:
● Автомобиль движется по изви‐ листой или холмистой дороге.
● При движении в темное время суток.
Page 229 of 355

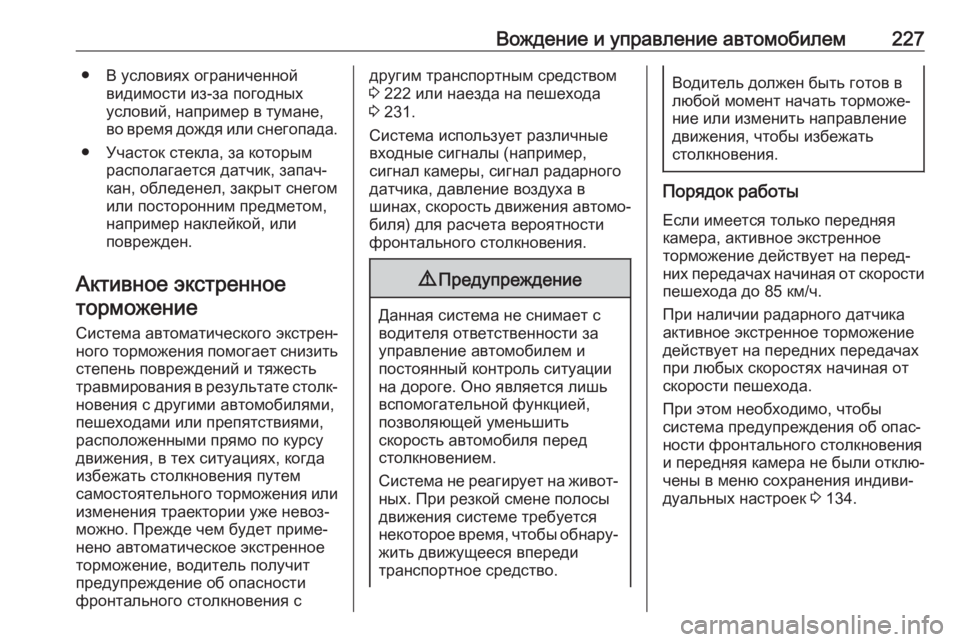

Вождение и управление автомобилем227● В условиях ограниченнойвидимости из-за погодных
условий, например в тумане,
во время дождя или снегопада.
● Участок стекла, за которым располагается датчик, запач‐
кан, обледенел, закрыт снегом
или посторонним предметом,
например наклейкой, или
поврежден.
Активное экстренное торможение
Система автоматического экстрен‐ного торможения помогает снизить
степень повреждений и тяжесть
травмирования в результате столк‐
новения с другими автомобилями,
пешеходами или препятствиями,
расположенными прямо по курсу
движения, в тех ситуациях, когда
избежать столкновения путем
самостоятельного торможения или изменения траектории уже невоз‐
можно. Прежде чем будет приме‐
нено автоматическое экстренное
торможение, водитель получит
предупреждение об опасности
фронтального столкновения сдругим транспортным средством
3 222 или наезда на пешехода
3 231.
Система использует различные
входные сигналы (например,
сигнал камеры, сигнал радарного
датчика, давление воздуха в
шинах, скорость движения автомо‐ биля) для расчета вероятности
фронтального столкновения.9 Предупреждение
Данная система не снимает с
водителя ответственности за управление автомобилем и
постоянный контроль ситуации
на дороге. Оно является лишь
вспомогательной функцией,
позволяющей уменьшить
скорость автомобиля перед
столкновением.
Система не реагирует на живот‐ ных. При резкой смене полосы
движения системе требуется
некоторое время, чтобы обнару‐
жить движущееся впереди
транспортное средство.
Водитель должен быть готов в
любой момент начать торможе‐
ние или изменить направление
движения, чтобы избежать
столкновения.
Порядок работы
Если имеется только передняя
камера, активное экстренное
торможение действует на перед‐
них передачах начиная от скорости
пешехода до 85 км/ч.
При наличии радарного датчика
активное экстренное торможение
действует на передних передачах
при любых скоростях начиная от
скорости пешехода.
При этом необходимо, чтобы
система предупреждения об опас‐
ности фронтального столкновения
и передняя камера не были отклю‐
чены в меню сохранения индиви‐
дуальных настроек 3 134.
Page 230 of 355

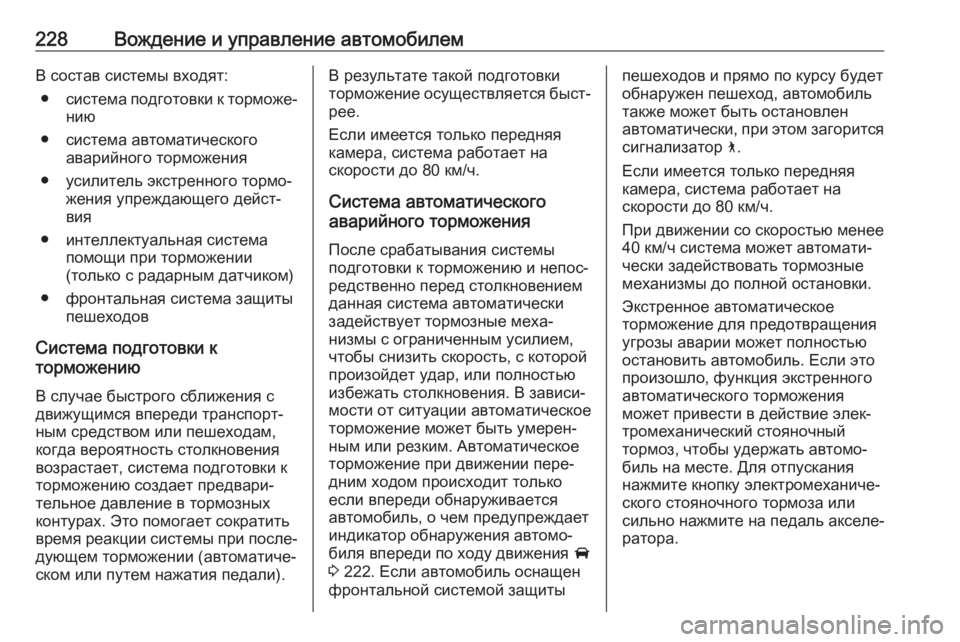

228Вождение и управление автомобилемВ состав системы входят:● система подготовки к торможе‐
нию
● система автоматического аварийного торможения
● усилитель экстренного тормо‐ жения упреждающего дейст‐вия
● интеллектуальная система помощи при торможении
(только с радарным датчиком)
● фронтальная система защиты пешеходов
Система подготовки к
торможению
В случае быстрого сближения с
движущимся впереди транспорт‐
ным средством или пешеходам,
когда вероятность столкновения
возрастает, система подготовки к торможению создает предвари‐
тельное давление в тормозных
контурах. Это помогает сократить
время реакции системы при после‐ дующем торможении (автоматиче‐
ском или путем нажатия педали).В результате такой подготовки
торможение осуществляется быст‐ рее.
Если имеется только передняя
камера, система работает на
скорости до 80 км/ч.
Система автоматического
аварийного торможения
После срабатывания системы
подготовки к торможению и непос‐
редственно перед столкновением
данная система автоматически
задействует тормозные меха‐
низмы с ограниченным усилием,
чтобы снизить скорость, с которой
произойдет удар, или полностью
избежать столкновения. В зависи‐
мости от ситуации автоматическое
торможение может быть умерен‐
ным или резким. Автоматическое
торможение при движении пере‐
дним ходом происходит только если впереди обнаруживается
автомобиль, о чем предупреждает
индикатор обнаружения автомо‐
биля впереди по ходу движения A
3 222. Если автомобиль оснащен
фронтальной системой защитыпешеходов и прямо по курсу будет
обнаружен пешеход, автомобиль
также может быть остановлен
автоматически, при этом загорится сигнализатор 7.
Если имеется только передняя
камера, система работает на
скорости до 80 км/ч.
При движении со скоростью менее
40 км/ч система может автомати‐
чески задействовать тормозные
механизмы до полной остановки.
Экстренное автоматическое
торможение для предотвращения
угрозы аварии может полностью
остановить автомобиль. Если это
произошло, функция экстренного автоматического торможения
может привести в действие элек‐
тромеханический стояночный
тормоз, чтобы удержать автомо‐
биль на месте. Для отпускания
нажмите кнопку электромеханиче‐
ского стояночного тормоза или
сильно нажмите на педаль акселе‐
ратора.
