Керування автомобілем та експлуатація209Увага водія● Користуйтеся функцією адаптивного круїз-контролю
обережно на звивистих
дорогах або в гірській
місцевості, оскільки система
може загубити автомобіль, що рухається попереду, і їй
знадобиться час, щоб
розпізнати його знову.
● Не користуйтеся системою на слизьких дорогах, оскільки
вона може спричиняти швидкі
зміни у зчепленні коліс з
дорожнім полотном
(пробуксовка), і автомобіль може втратити керованість.
● Не використовуйте адаптивний
круїз-контроль під час дощу,
снігу чи в умовах сильного
забруднення, оскільки датчик
радара може бути
заблокований водною плівкою,
пилом, кригою чи снігом. Це
зменшує чи повністю блокує
видимість. У випадку
блокування датчика, очистіть
кришку датчика.Обмеження системи9 Попередження
Гальмівне зусилля у системі
автоматичного гальмування не
дає змоги виконати різке
гальмування, і ступінь
гальмування може бути
недостатнім, щоб уникнути
зіткнення.
● Після раптової зміни смуги руху система потребує певнийчас для розпізнання
наступного автомобіля, що рухається перед вами. То ж при
розпізнаванні нового
автомобіля система може
прискорюватися замість того,
щоб гальмувати.
● Функція адаптивного круїз- контролю ігнорує зустрічні
автомобілі.
● Під час рушання та гальмування функція
адаптивного круїз-контролю не помічає пішоходів і тварин.
● Функція адаптивного круїз- контролю зважає на
автомобілі, що не рухаються,
лише на низькій швидкості.
● Заборонено користуватися системою адаптивного круїз-
контролю під час буксирування причепа.
● Адаптивний круїз-контроль не можна використовувати на
дорогах з ухилом понад 10%.
Криві
Функція адаптивного круїз-
контролю обчислює прогнозований
маршрут на основі відцентрової
сили. Цей прогнозований маршрут
враховує поточні характеристики
кривої, але не може враховувати
майбутні її зміни. Система може
втратити поточний автомобіль що
рухається попереду або ж

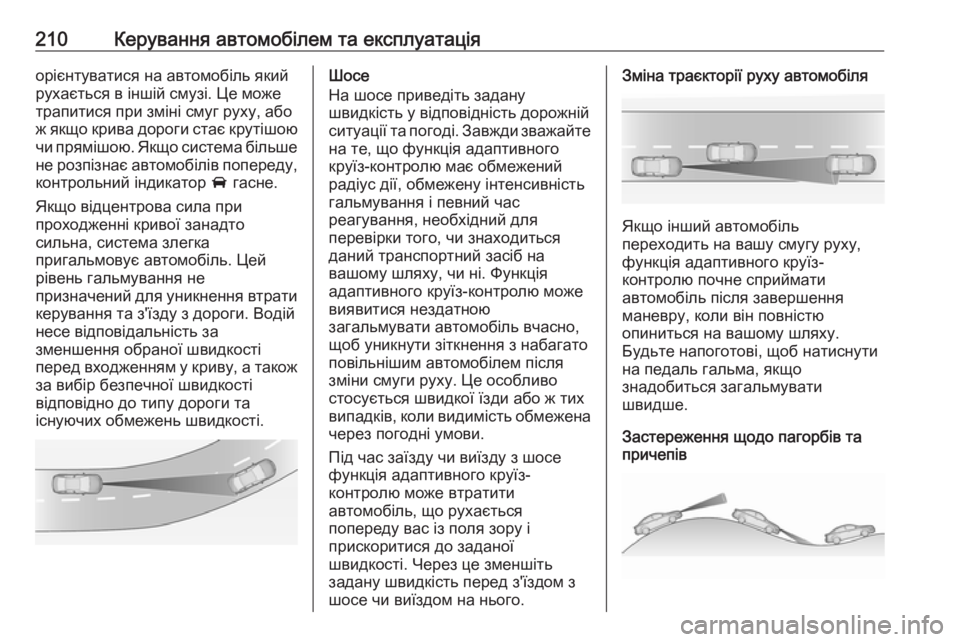

210Керування автомобілем та експлуатаціяорієнтуватися на автомобіль який
рухається в іншій смузі. Це може
трапитися при зміні смуг руху, або
ж якщо крива дороги стає крутішою чи прямішою. Якщо система більше
не розпізнає автомобілів попереду,
контрольний індикатор A гасне.
Якщо відцентрова сила при
проходженні кривої занадто
сильна, система злегка
пригальмовує автомобіль. Цей
рівень гальмування не
призначений для уникнення втрати
керування та з'їзду з дороги. Водій
несе відповідальність за
зменшення обраної швидкості
перед входженням у криву, а також за вибір безпечної швидкості
відповідно до типу дороги та
існуючих обмежень швидкості.Шосе
На шосе приведіть задану
швидкість у відповідність дорожній
ситуації та погоді. Завжди зважайте
на те, що функція адаптивного
круїз-контролю має обмежений
радіус дії, обмежену інтенсивність
гальмування і певний час
реагування, необхідний для
перевірки того, чи знаходиться
даний транспортний засіб на
вашому шляху, чи ні. Функція
адаптивного круїз-контролю може
виявитися нездатною
загальмувати автомобіль вчасно,
щоб уникнути зіткнення з набагато
повільнішим автомобілем після
зміни смуги руху. Це особливо
стосується швидкої їзди або ж тих
випадків, коли видимість обмежена
через погодні умови.
Під час заїзду чи виїзду з шосе
функція адаптивного круїз-
контролю може втратити
автомобіль, що рухається
попереду вас із поля зору і
прискоритися до заданої
швидкості. Через це зменшіть
задану швидкість перед з'їздом з
шосе чи виїздом на нього.Зміна траєкторії руху автомобіля
Якщо інший автомобіль
переходить на вашу смугу руху,
функція адаптивного круїз-
контролю почне сприймати
автомобіль після завершення
маневру, коли він повністю
опиниться на вашому шляху.
Будьте напоготові, щоб натиснути
на педаль гальма, якщо
знадобиться загальмувати
швидше.
Застереження щодо пагорбів та
причепів

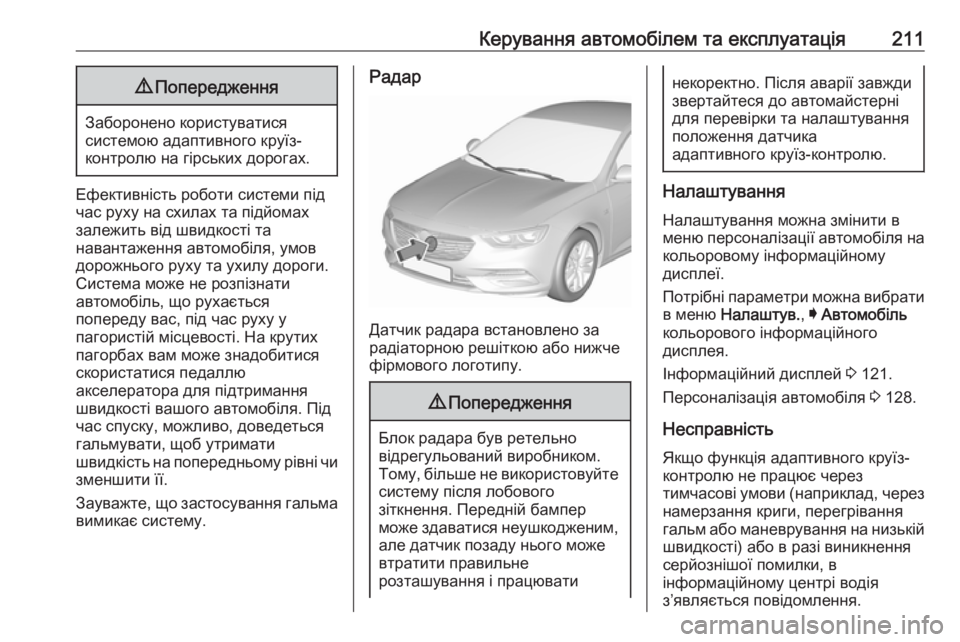

Керування автомобілем та експлуатація2119Попередження
Заборонено користуватися
системою адаптивного круїз-
контролю на гірських дорогах.
Ефективність роботи системи під
час руху на схилах та підйомах
залежить від швидкості та
навантаження автомобіля, умов
дорожнього руху та ухилу дороги.
Система може не розпізнати
автомобіль, що рухається
попереду вас, під час руху у
пагористій місцевості. На крутих
пагорбах вам може знадобитися
скористатися педаллю
акселератора для підтримання
швидкості вашого автомобіля. Під
час спуску, можливо, доведеться
гальмувати, щоб утримати
швидкість на попередньому рівні чи зменшити її.
Зауважте, що застосування гальма вимикає систему.
Радар
Датчик радара встановлено за
радіаторною решіткою або нижче
фірмового логотипу.
9 Попередження
Блок радара був ретельно
відрегульований виробником.
Тому, більше не використовуйте систему після лобового
зіткнення. Передній бампер
може здаватися неушкодженим, але датчик позаду нього може
втратити правильне
розташування і працювати
некоректно. Після аварії завжди
звертайтеся до автомайстерні
для перевірки та налаштування
положення датчика
адаптивного круїз-контролю.
Налаштування
Налаштування можна змінити в
меню персоналізації автомобіля на
кольоровому інформаційному
дисплеї.
Потрібні параметри можна вибрати в меню Налаштув. , I Автомобіль
кольорового інформаційного
дисплея.
Інформаційний дисплей 3 121.
Персоналізація автомобіля 3 128.
Несправність
Якщо функція адаптивного круїз-
контролю не працює через
тимчасові умови ( наприклад, через
намерзання криги, перегрівання
гальм або маневрування на низькій
швидкості) або в разі виникнення
серйознішої помилки, в
інформаційному центрі водія
з’являється повідомлення.

212Керування автомобілем та експлуатаціяПовідомлення систем автомобіля
3 126.
Повідомлення про небезпеку зіткненняспереду
Повідомлення про небезпеку
зіткнення спереду допомагає
уникнути лобових зіткнень або
зменшити шкоду від них.
У автомобілях оснащених
звичайною системою круїз-
контролю функція повідомлень про
небезпеку зіткнення спереду
використовує для розпізнавання
транспортних засобів, які
рухаються безпосередньо перед
вашим автомобілем, передню
камеру на лобовому склі.
У автомобілях оснащених
системою адаптивного круїз-
контролю функція повідомлень про небезпеку зіткнення спереду
використовує для розпізнавання
транспортних засобів, які
рухаються безпосередньо перед
автомобілем, радарний датчик і
передню камеру на лобовому склі.
Про наявність автомобіля
попереду вказує контрольний
індикатор A.
Якщо автомобіль, що рухається
попереду, наближається занадто
швидко, пролунає
попереджувальний звуковий
сигнал, і у центрі інформації водія
з'являється повідомлення.
Крім того, водій отримує
попередження на приладовій
панелі на вітровому склі у вигляді
миготливої червоної світлодіодної
смуги або спливаючого символу,
які проеціюються на вітрове скло у
полі зору водія.
Передумовою для цього є
ввімкнення системи повідомлень
про небезпеку зіткнення спереду в
меню персоналізації автомобіля
3 128.
Активація
Функція повідомлень про небезпеку зіткнення спереду з
передньою камерою розпізнає
транспортні засоби на відстані
близько 60 метрів і вмикається автоматично при будь-якій
швидкості вище швидкості ходи.
Функція повідомлень про
небезпеку зіткнення спереду з
радарним датчиком розпізнає
транспортні засоби на відстані
близько 150 метрів і вмикається
автоматично при будь-якій
швидкості вище швидкості ходи.
Попередження водія
Якщо система виявить автомобіль
попереду на смузі руху, на панелі
приладів засвітиться зелений
контрольний індикатор A. У
автомобілях, оснащених
приладовою панеллю на вітровому склі, A проеціюється на вітрове
скло.

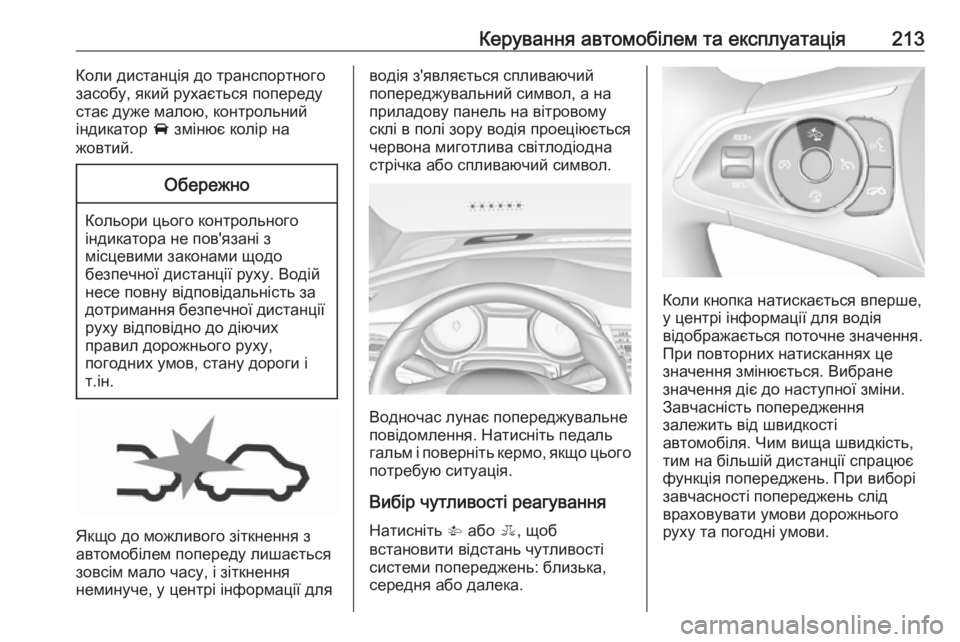

Керування автомобілем та експлуатація213Коли дистанція до транспортного
засобу, який рухається попереду
стає дуже малою, контрольний
індикатор A змінює колір на
жовтий.Обережно
Кольори цього контрольного
індикатора не пов'язані з
місцевими законами щодо
безпечної дистанції руху. Водій
несе повну відповідальність за
дотримання безпечної дистанції руху відповідно до діючих
правил дорожнього руху,
погодних умов, стану дороги і
т.ін.
Якщо до можливого зіткнення з
автомобілем попереду лишається
зовсім мало часу, і зіткнення
неминуче, у центрі інформації для
водія з'являється спливаючий
попереджувальний символ, а на
приладову панель на вітровому
склі в полі зору водія проеціюється
червона миготлива світлодіодна
стрічка або спливаючий символ.
Водночас лунає попереджувальне
повідомлення. Натисніть педаль гальм і поверніть кермо, якщо цього
потребую ситуація.
Вибір чутливості реагування Натисніть V або E, щоб
встановити відстань чутливості
системи попереджень: близька,
середня або далека.
Коли кнопка натискається вперше, у центрі інформації для водія
відображається поточне значення.
При повторних натисканнях це
значення змінюється. Вибране
значення діє до наступної зміни.
Завчасність попередження
залежить від швидкості
автомобіля. Чим вища швидкість,
тим на більшій дистанції спрацює
функція попереджень. При виборі
завчасності попереджень слід
враховувати умови дорожнього
руху та погодні умови.

214Керування автомобілем та експлуатація
Зауважте, що чутливість
попередження, а отже і завчасність
повідомлення співпадає із
налаштуванням дистанції
адаптивного круїз-контролю. Отже, зміна чутливості реагування
повідомлення також змінює задану
дистанцію адаптивного круїз-
контролю.
Вимкнення
Систему можна вимкнути у меню
персоналізації автомобіля 3 128.
Якщо функцію повідомлення про
небезпеку зіткнення спереду
вимкнуто, під час наступного
ввімкнення запалювання буде
встановлено "середню" чутливість реагування.
Значення, вибране останнім,
зберігається при вимкненні
запалювання.
Загальна інформація9 Попередження
Повідомлення про небезпеку
зіткнення спереду є просто
системою попередження, яка не застосовує гальма. При занадто
швидкому наближенні до
автомобіля, що рухається
попереду у вас може не бути
достатньо часу для уникнення
зіткнення.
Водій несе повну
відповідальність за дотримання
належної дистанції руху
відповідно до дорожніх та
погодних умов, а також умов
видимості.
Повна увага водія завжди
необхідна під час їзди. Водій
постійно має бути готовим
вжити відповідних дій і
застосувати педаль гальм.
Обмеження системи
Хоча функція повідомлення про
небезпеку зіткнення спереду
призначена лише для
попередження про зіткнення з
автомобілями, однак вона також
може попереджати про інші об'єкти.
Перелік випадків, у яких передня
система повідомлень про
небезпеку зіткнення спереду може
не розпізнавати транспортний
засіб попереду, або ефективність
датчика буде обмеженою:
● Автомобіль рухається звивистою дорогою або
пагористою місцевістю.
● Під час їзди вночі.
● Погодні умови (туман, дощ чи сніг), які обмежують видимість.
● Датчик на лобовому склі вкритий снігом, льодом,
багнюкою чи брудом або на

Керування автомобілем та експлуатація215лобовому склі є тріщини чи
сторонні предмети, наприклад
наліпки.
Індикація дистанції попереду
Наступне позначення дистанції
показує відстань до транспортного
засобу, що рухається попереду.
Передня камера на лобовому склі
використовується для визначення
дистанції до транспортного засобу,
що рухається прямо попереду
вашого автомобіля. Функція
активна на швидкості понад
40 км/г.
При розпізнанні автомобіля
попереду дистанція позначається у
секундах, покази наводяться на
сторінці інформаційного центру
водія.
На базовому дисплеї виберіть
Інфо Меню ? за допомогою
кнопки ( MENU) на важелі
перемикання сигналів повороту, а
потім виберіть за допомогою
регулятора сторінку індикації
дистанції попереду, 3 111.
На дисплеї спрощеної або
вдосконаленої модифікації
виберіть меню Інформація за
допомогою кнопок на кермі і
натисніть å, щоб сторінку вибрати
індикації дистанції попереду 3 111.
Мінімальна дистанція, що
визначається, дорівнює
0,5 секунди.
За відсутності іншого
транспортного засобу перед
автомобілем в межах дії системи на дисплеї відображатимуться дві
риски: -.- сек.Коли увімкнено адаптивний круїз-
контроль, на цій сторінці замість
дистанції руху відображається
задана чутливість реагування.
3 202.
Обмеження системи Функціональні можливості датчика
індикації дистанції попереду будуть
обмежені за таких обставин:
● Автомобіль рухається звивистою дорогою або
пагористою місцевістю.
● Під час їзди вночі.

216Керування автомобілем та експлуатація● Погодні умови (туман, дощ чисніг), які обмежують видимість.
● Датчик вкритий снігом, льодом,
багнюкою чи брудом або на
лобовому склі є тріщини чи
сторонні предмети, наприклад
наліпки.
Активне екстрене гальмування
Активне екстрене гальмування
може зменшити пошкодження й
травмування внаслідок зіткнення з
автомобілями, пішоходами та
перешкодами, які з'являються
безпосередньо на шляху
автомобіля, коли зіткнення вже не
можна уникнути ручним
маневруванням чи гальмуванням.
Перед застосуванням активного
екстреного гальмування водій
отримує попередження від системи повідомлення про небезпеку
зіткнення спереду 3 212 або
передньої системи захисту
пішоходів 3 219.Ця функція використовує різні
сигнали (наприклад, камера-
датчик, радарний датчик,
гальмовий тиск, швидкість
автомобіля) для обчислення
ймовірності лобового зіткнення.9 Попередження
Ця система не призначена для
звільнення водія від обов'язку
вести автомобіль і дивитися
вперед. Це додаткова система, і її функції обмежуються
зниженням швидкості
автомобіля перед зіткненням.
Система може не реагувати на
тварин. Після раптової зміни
смуги руху, система потребує
певного часу для виявлення
наступного автомобіля, що їде
попереду.
Водій завжди має бути готовим
застосовувати гальма та
скеровувати автомобіль для
уникнення зіткнень.
Функціональність
У автомобілях, оснащених лише передньою камерою, функція
активного екстреного гальмування
діє, коли ввімкнено передню
передачу, при швидкості від
швидкості ходи до 85 км/год.
Коли увімкнено радарний датчик,
функція активного екстреного
гальмування діє, коли ввімкнено
передню передачу, при будь-якій
швидкості вище швидкості ходи.
Передумовою для цього є
ввімкнення системи повідомлень
про небезпеку зіткнення спереду із
системою передньої камери в
меню персоналізації автомобіля
3 128.
Система включає в себе: ● систему підготовки гальм
● функцію нагального автоматичного гальмування
● підсилювач передніх гальм

Керування автомобілем та експлуатація217● інтелектуальний підсилювачгальм (лише за наявності
радарного датчика)
● передню систему захисту пішоходів
Систему підготовки гальм
При раптовому наближенні до
транспортного засобу або
пішохода попереду з такою
швидкістю, що зіткнення є
ймовірним, система підготовки
гальм трохи збільшує тиск у
гальмівній системі. Це зменшує час відгуку при застосуванні гальм
вручну чи в автоматичному режимі.
Система гальмування
підготовлюється таким чином, щоб
гальмування могло зайняти менше
часу.
У автомобілях, оснащених лише
передньою камерою, система діє
при швидкості до 80 км/год.Екстрене автоматичне
гальмування
Після ввімкнення системи
підготовки гальм і безпосередньо
перед неминучим зіткненням ця
функція автоматично застосовує
гальмування обмеженої
інтенсивності для зменшення
швидкості зіткнення або уникнення
аварії. Залежно від ситуації, може
бути застосовано гальмування
середньої інтенсивності або різке
гальмування. У автомобілях з
передньою камерою автоматичне
гальмування застосовується лише
в разі виявлення транспортного
засобу попереду, про що свідчить
індикатор A 3 212 . У автомобілях з
передньої системою захисту пішоходів в разі виявлення
пішохода попереду, про що
свідчить індикатор 7 "Пішохід
попереду", може також
застосовуватися автоматичне
гальмування.
У автомобілях, оснащених лише
передньою камерою, система діє
при швидкості до 80 км/год.На швидкості нижче 40 км/год
система може виконати повне
гальмування.
Щоб запобігти аварії, система
екстреного автоматичного
гальмування може зменшити
швидкість автомобіля до повної
зупинки. У такому випадку система
екстреного автоматичного
гальмування може ввімкнути
електричне стоянкове гальмо, щоб
утримати автомобіль на місці. Щоб
вимкнути електричне стоянкове
гальмо, натисніть відповідну кнопку або сильно натисніть педаль
акселератора.9 Попередження
Екстрене автоматичне
гальмування - це функція,
призначена для підготовки до
аварійних ситуацій, а не до
запобігання аваріям. Не слід
покладатися на цю систему,
коли потрібно загальмувати рух
автомобіля. Система
екстреного автоматичного
гальмування діє лише в межах

218Керування автомобілем та експлуатаціясвого робочого діапазону
швидкостей і реагує лише на
розпізнані транспортні засоби і розпізнаних пішоходів.
Фронтальна допомога при
гальмуванні
На додаток до систем підготовки
гальм та автоматичного екстреного гальмування передбачена функція
випереджувального підсилення
гальм, яка збільшує чутливість
підсилювача гальм. Тому, якщо
натиснути педаль гальм із меншим
зусиллям, це призведе до
негайного різкого гальмування. Ця
функція допомагає водію перед
неминучим зіткненням гальмувати
швидше і інтенсивніше.
У автомобілях, оснащених лише
передньою камерою, система діє
при швидкості до 85 км/год.
9 Попередження
Система активного екстреного
гальмування не призначена для
інтенсивного автономного
гальмування або автоматичногоуникнення зіткнення. Її
призначенням є зниження
швидкості автомобіля в разі
небезпеки зіткнення. Вона може не реагувати на тварин. Після
раптової зміни смуги руху,
система потребує певного часу
для виявлення наступного
автомобіля, що їде попереду.
Повна увага водія завжди
необхідна під час їзди. Водій
завжди має бути готовим
застосовувати гальма та
скеровувати автомобіль для
уникнення зіткнень.
Система призначена для роботи з
усіма пасажирами та водієм, що вдягають паски безпеки.
Інтелектуальний підсилювач гальм
У автомобілях, оснащених
радарним датчиком, якщо швидко
натиснути педаль гальм, може
спрацювати інтелектуальний
підсилювач гальм, підвищуючи
інтенсивність гальмування з
урахуванням швидкості
наближення та дистанції до
автомобіля попереду.
Незначна пульсація і рух педалі
гальм у цей час є нормальним
явищем, і за потреби слід і надалі
натискати педаль гальм.
Інтелектуальний підсилювач гальм
автоматично вимикається лише
тоді, коли педаль гальм відпущено.9 Попередження
Інтелектуальний підсилювач
гальм може збільшити
інтенсивність гальмування
автомобіля в ситуаціях, коли в
цьому немає потреби. У такому
випадку ваш автомобіль може
заблокувати дорожній рух. Якщо таке станеться, зніміть ногу з
педалі гальм, а потім знову
натисніть її з потрібною силою.
Передня система захисту
пішоходів
3 219.
