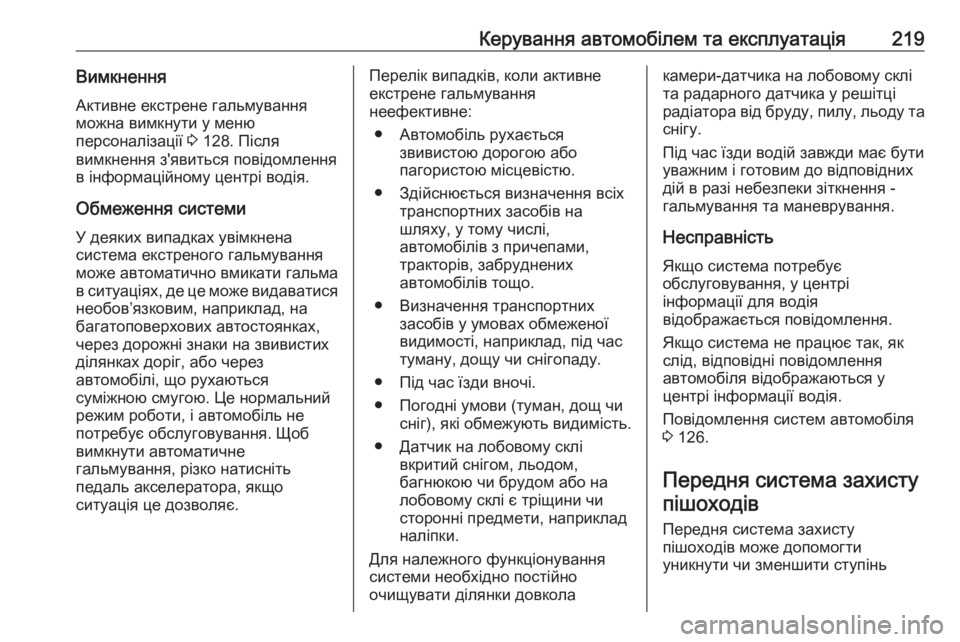

Керування автомобілем та експлуатація219ВимкненняАктивне екстрене гальмування
можна вимкнути у меню
персоналізації 3 128. Після
вимкнення з'явиться повідомлення
в інформаційному центрі водія.
Обмеження системи У деяких випадках увімкнена
система екстреного гальмування
може автоматично вмикати гальма
в ситуаціях, де це може видаватися необов’язковим, наприклад, на
багатоповерхових автостоянках,
через дорожні знаки на звивистих
ділянках доріг, або через
автомобілі, що рухаються
суміжною смугою. Це нормальний
режим роботи, і автомобіль не потребує обслуговування. Щоб
вимкнути автоматичне
гальмування, різко натисніть
педаль акселератора, якщо
ситуація це дозволяє.Перелік випадків, коли активне
екстрене гальмування
неефективне:
● Автомобіль рухається звивистою дорогою або
пагористою місцевістю.
● Здійснюється визначення всіх транспортних засобів на
шляху, у тому числі,
автомобілів з причепами,
тракторів, забруднених
автомобілів тощо.
● Визначення транспортних засобів у умовах обмеженої
видимості, наприклад, під час
туману, дощу чи снігопаду.
● Під час їзди вночі.
● Погодні умови (туман, дощ чи сніг), які обмежують видимість.
● Датчик на лобовому склі вкритий снігом, льодом,
багнюкою чи брудом або на
лобовому склі є тріщини чи
сторонні предмети, наприклад
наліпки.
Для належного функціонування системи необхідно постійно
очищувати ділянки довколакамери-датчика на лобовому склі
та радарного датчика у решітці
радіатора від бруду, пилу, льоду та
снігу.
Під час їзди водій завжди має бути
уважним і готовим до відповідних
дій в разі небезпеки зіткнення -
гальмування та маневрування.
Несправність
Якщо система потребує
обслуговування, у центрі
інформації для водія
відображається повідомлення.
Якщо система не працює так, як
слід, відповідні повідомлення
автомобіля відображаються у
центрі інформації водія.
Повідомлення систем автомобіля
3 126.
Передня система захисту пішоходів
Передня система захисту
пішоходів може допомогти
уникнути чи зменшити ступінь

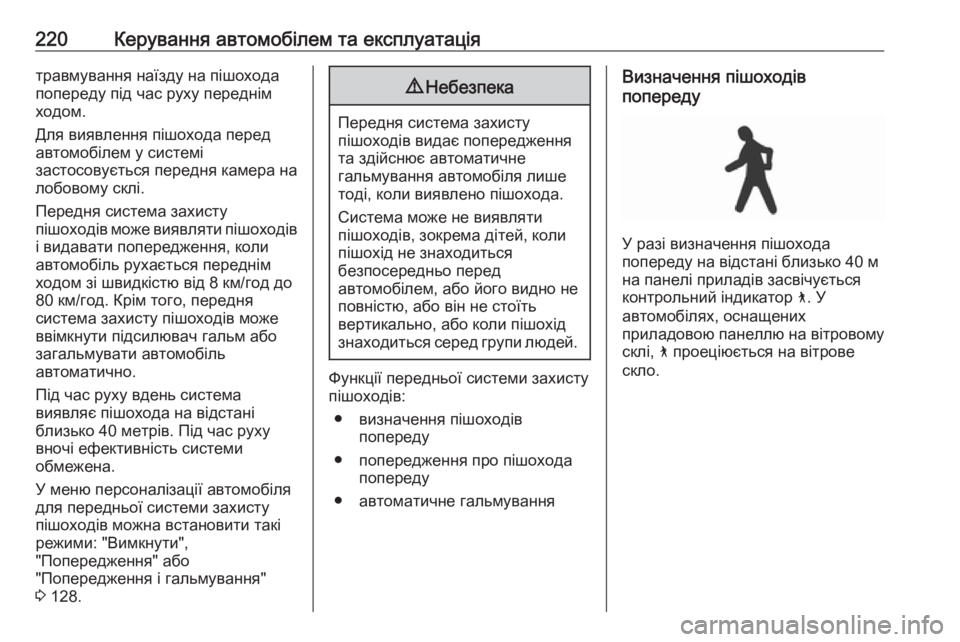

220Керування автомобілем та експлуатаціятравмування наїзду на пішохода
попереду під час руху переднім
ходом.
Для виявлення пішохода перед
автомобілем у системі
застосовується передня камера на лобовому склі.
Передня система захисту
пішоходів може виявляти пішоходів і видавати попередження, коли
автомобіль рухається переднім
ходом зі швидкістю від 8 км/год до
80 км/год. Крім того, передня
система захисту пішоходів може
ввімкнути підсилювач гальм або
загальмувати автомобіль
автоматично.
Під час руху вдень система виявляє пішохода на відстані
близько 40 метрів. Під час руху
вночі ефективність системи
обмежена.
У меню персоналізації автомобіля
для передньої системи захисту
пішоходів можна встановити такі
режими: "Вимкнути",
"Попередження" або
"Попередження і гальмування"
3 128.9 Небезпека
Передня система захисту
пішоходів видає попередження
та здійснює автоматичне
гальмування автомобіля лише тоді, коли виявлено пішохода.
Система може не виявляти
пішоходів, зокрема дітей, коли
пішохід не знаходиться
безпосередньо перед
автомобілем, або його видно не
повністю, або він не стоїть
вертикально, або коли пішохід
знаходиться серед групи людей.
Функції передньої системи захисту
пішоходів:
● визначення пішоходів попереду
● попередження про пішохода попереду
● автоматичне гальмування
Визначення пішоходів
попереду
У разі визначення пішохода
попереду на відстані близько 40 м
на панелі приладів засвічується контрольний індикатор 7. У
автомобілях, оснащених
приладовою панеллю на вітровому склі, 7 проеціюється на вітрове
скло.

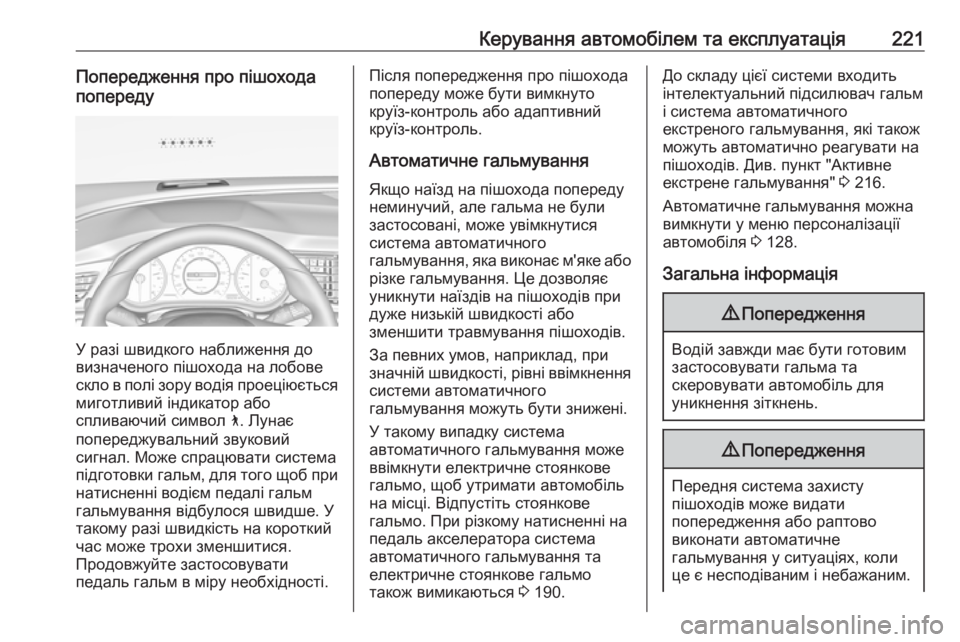

Керування автомобілем та експлуатація221Попередження про пішохода
попереду
У разі швидкого наближення до
визначеного пішохода на лобове
скло в полі зору водія проеціюється миготливий індикатор або
спливаючий символ 7. Лунає
попереджувальний звуковий
сигнал. Може спрацювати система
підготовки гальм, для того щоб при натисненні водієм педалі гальм
гальмування відбулося швидше. У
такому разі швидкість на короткий
час може трохи зменшитися.
Продовжуйте застосовувати
педаль гальм в міру необхідності.
Після попередження про пішохода
попереду може бути вимкнуто
круїз-контроль або адаптивний
круїз-контроль.
Автоматичне гальмування
Якщо наїзд на пішохода попереду
неминучий, але гальма не були
застосовані, може увімкнутися
система автоматичного
гальмування, яка виконає м'яке або
різке гальмування. Це дозволяє
уникнути наїздів на пішоходів при
дуже низькій швидкості або
зменшити травмування пішоходів.
За певних умов, наприклад, при
значній швидкості, рівні ввімкнення системи автоматичного
гальмування можуть бути знижені.
У такому випадку система
автоматичного гальмування може
ввімкнути електричне стоянкове
гальмо, щоб утримати автомобіль
на місці. Відпустіть стоянкове
гальмо. При різкому натисненні на
педаль акселератора система
автоматичного гальмування та
електричне стоянкове гальмо
також вимикаються 3 190.До складу цієї системи входить
інтелектуальний підсилювач гальм
і система автоматичного
екстреного гальмування, які також
можуть автоматично реагувати на
пішоходів. Див. пункт "Активне
екстрене гальмування" 3 216.
Автоматичне гальмування можна
вимкнути у меню персоналізації
автомобіля 3 128.
Загальна інформація9 Попередження
Водій завжди має бути готовим
застосовувати гальма та
скеровувати автомобіль для
уникнення зіткнень.
9 Попередження
Передня система захисту
пішоходів може видати
попередження або раптово
виконати автоматичне
гальмування у ситуаціях, коли
це є несподіваним і небажаним.

222Керування автомобілем та експлуатаціяПопередження або гальмуванняможе бути результатом
помилкового розпізнавання
об'єктів, схожих за формою або
розміром до пішоходів, в тому
числі тіней. Це нормальний
режим роботи, і автомобіль не
потребує обслуговування. Щоб
вимкнути автоматичне
гальмування, різко натисніть
педаль акселератора, якщо
ситуація є безпечною.9 Попередження
Використання режиму
гальмування передньої системи захисту пішоходів під час
буксирування причепа може
привести до втрати управління
автомобілем і аварії. Під час
буксирування причепа увімкніть
систему у режимі попереджень
або вимкніть її у меню
персоналізації автомобіля.
Персоналізація автомобіля
3 128.
Обмеження системи
Перелік випадків, у яких передня
система захисту пішоходів може не
визначити пішохода попереду або
ефективність датчика буде
обмеженою:
● Швидкість автомобіля менша за 8 км/год або перевищує 80
км/год.
● Відстань до пішохода попереду
більше 40 м.
● Автомобіль рухається звивистою дорогою або
пагористою місцевістю.
● Під час їзди вночі.
● Погодні умови (туман, дощ чи сніг), які обмежують видимість.
● Датчик на лобовому склі вкритий снігом, льодом,
багнюкою чи брудом або на
лобовому склі є тріщини чи
сторонні предмети, наприклад
наліпки.Система допомоги під час
паркування
Загальна інформація Якщо приєднано зчіпний пристрій
для причепа, змініть налаштування
конфігурації в меню персоналізації
автомобіля на
інформаційному дисплеї.
Персоналізація автомобіля 3 128.
Якщо до зчіпного пристрою
приєднати причеп або систему для перевезення велосипедів, система
допомоги під час паркування
вимкнеться.
Задня система допомоги під
час паркування9 Попередження
Водій несе повну
відповідальність за маневри під
час паркування.
Під час руху назад з
використанням системи
допомоги під час паркування

Керування автомобілем та експлуатація223заднім ходом обов'язково слідуважно спостерігати за
ситуацією довкола автомобіля.
Задня система допомоги під час
паркування полегшує паркування,
вимірюючи відстань між
автомобілем і перешкодами ззаду.
Вона інформує і попереджає водія
звуковими сигналами та
візуальною індикацією.
Система має чотири ультразвукові
датчики у задньому бампері.
Активація
Після ввімкнення запалювання
вмикається система допомоги під
час паркування заднім ходом.
Світловий індикатор,
розташований у кнопці r системи
допомоги під час паркування,
вказує на готовність системи.
Індикація
Коли ввімкнено передачу
переднього ходу, система
попереджає водія звуковими
сигналами про потенційно
небезпечні перешкоди позаду
автомобіля на відстані до 50 см, а
коли ввімкнено передачу заднього
ходу - на відстані до 1,5 м.
Звукові сигнали подаються з того боку автомобіля, який знаходиться
ближче до перешкоди. Що меншою є відстань між автомобілем та
відповідною перешкодою, то
коротшим є інтервал між звуковими
сигналами. Коли відстань
становить менше 30 см, звуковий
сигнал лунає безперервно.Окрім цього, відстань до перешкод
позаду позначається рухомими лініями відстані в інформаційномуцентрі водія 3 111.
Вказування відстані може
перериватися повідомленнями
системи автомобіля з вищим
пріоритетом. Після вимкнення
повідомлення відстань
відображатиметься знову.
Вимкнення
Щоб вимкнути систему допомоги
під час паркування, натисніть
кнопку r - індикатор у кнопці
згасне.

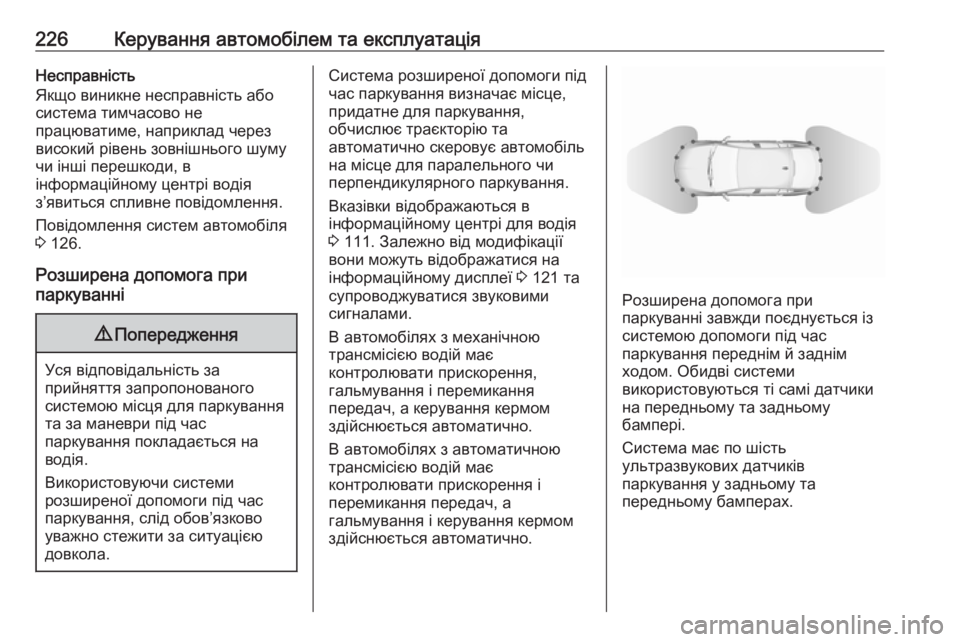

224Керування автомобілем та експлуатаціяНесправність
Якщо виникне несправність або
система тимчасово не
працюватиме, наприклад через
високий рівень зовнішнього шуму
чи інші перешкоди, індикатор у
кнопці блиматиме протягом
трьох секунд, а потім згасне. В
інформаційному центрі водія
відображатиметься повідомлення.
Передня і задня система
допомоги під час паркування9 Попередження
Водій несе повну
відповідальність за маневри під
час паркування.
Під час руху вперед або заднім
ходом з використанням системи допомоги під час паркування
обов'язково слід уважно
спостерігати за ситуацією
довкола автомобіля.
Передня і задня система допомоги
під час паркування вимірює
дистанцію між автомобілем і
перешкодами попереду і позаду
автомобіля. Вона інформує і
попереджає водія звуковими
сигналами та візуальною
індикацією.
Ця система використовує два
різних акустичних
попереджувальних сигналів для
передньої та задньої частини, при
чому кожен з них має різну частоту.
Система має по чотири
ультразвукові датчики паркування
у задньому та передньому
бамперах.
Активація
Система автоматично вмикається,
коли швидкість менше 11 км/год.
Світловий індикатор,
розташований у кнопці r системи
допомоги під час паркування,
вказує на готовність системи.
Якщо під час циклу запалювання
вимкнути r, система допомоги
під час паркування переднім ходом вимкнеться. Якщо швидкість
автомобіля перевищить 25 км/год,
то при падінні швидкості нижче 11
км/год система допомоги під час
паркування ввімкнеться знову.
Коли система вимикається,
індикатор у кнопці згасає, при
цьому в інформаційному центрі

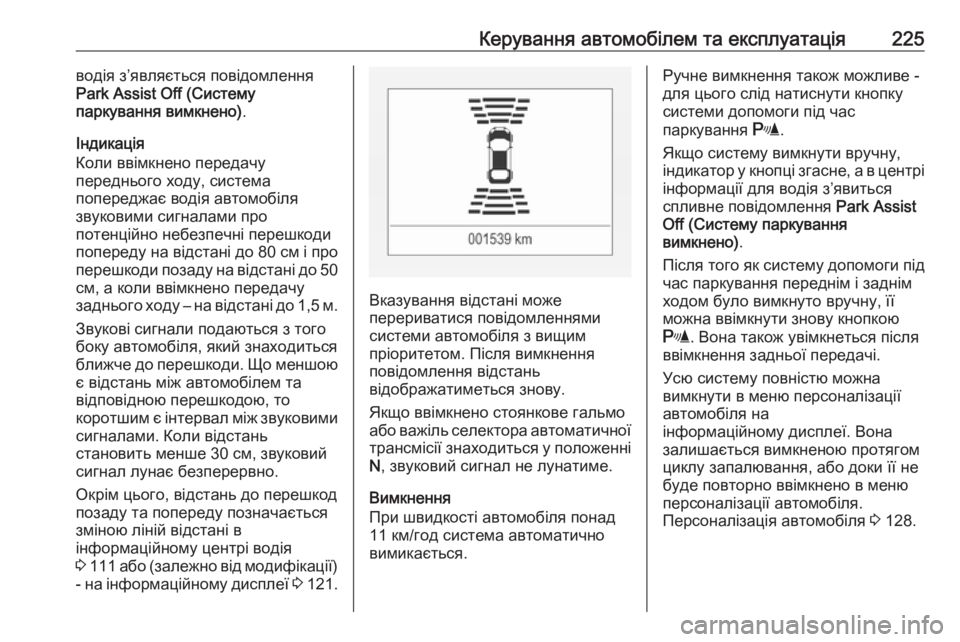

Керування автомобілем та експлуатація225водія з’являється повідомлення
Park Assist Off (Систему
паркування вимкнено) .
Індикація
Коли ввімкнено передачу
переднього ходу, система
попереджає водія автомобіля
звуковими сигналами про
потенційно небезпечні перешкоди
попереду на відстані до 80 см і про
перешкоди позаду на відстані до 50
см, а коли ввімкнено передачу
заднього ходу – на відстані до 1,5 м.
Звукові сигнали подаються з того
боку автомобіля, який знаходиться
ближче до перешкоди. Що меншою
є відстань між автомобілем та
відповідною перешкодою, то
коротшим є інтервал між звуковими сигналами. Коли відстань
становить менше 30 см, звуковий
сигнал лунає безперервно.
Окрім цього, відстань до перешкод
позаду та попереду позначається
зміною ліній відстані в
інформаційному центрі водія
3 111 або (залежно від модифікації)
- на інформаційному дисплеї 3 121.
Вказування відстані може
перериватися повідомленнями
системи автомобіля з вищим
пріоритетом. Після вимкнення
повідомлення відстань
відображатиметься знову.
Якщо ввімкнено стоянкове гальмо
або важіль селектора автоматичної трансмісії знаходиться у положенніN , звуковий сигнал не лунатиме.
Вимкнення
При швидкості автомобіля понад
11 км/год система автоматично
вимикається.
Ручне вимкнення також можливе -
для цього слід натиснути кнопку
системи допомоги під час
паркування r.
Якщо систему вимкнути вручну,
індикатор у кнопці згасне, а в центрі інформації для водія з’явиться
спливне повідомлення Park Assist
Off (Систему паркування
вимкнено) .
Після того як систему допомоги під
час паркування переднім і заднім
ходом було вимкнуто вручну, її
можна ввімкнути знову кнопкою
r . Вона також увімкнеться після
ввімкнення задньої передачі.
Усю систему повністю можна
вимкнути в меню персоналізації
автомобіля на
інформаційному дисплеї. Вона
залишається вимкненою протягом
циклу запалювання, або доки її не
буде повторно ввімкнено в меню
персоналізації автомобіля.
Персоналізація автомобіля 3 128.

226Керування автомобілем та експлуатаціяНесправність
Якщо виникне несправність або
система тимчасово не
працюватиме, наприклад через
високий рівень зовнішнього шуму
чи інші перешкоди, в
інформаційному центрі водія
з’явиться спливне повідомлення.
Повідомлення систем автомобіля
3 126.
Розширена допомога при
паркуванні9 Попередження
Уся відповідальність за
прийняття запропонованого
системою місця для паркування
та за маневри під час
паркування покладається на
водія.
Використовуючи системи
розширеної допомоги під час
паркування, слід обов’язково
уважно стежити за ситуацією
довкола.
Система розширеної допомоги під
час паркування визначає місце,
придатне для паркування,
обчислює траєкторію та
автоматично скеровує автомобіль
на місце для паралельного чи
перпендикулярного паркування.
Вказівки відображаються в
інформаційному центрі для водія
3 111. Залежно від модифікації
вони можуть відображатися на
інформаційному дисплеї 3 121 та
супроводжуватися звуковими
сигналами.
В автомобілях з механічною
трансмісією водій має
контролювати прискорення,
гальмування і перемикання
передач, а керування кермом
здійснюється автоматично.
В автомобілях з автоматичною
трансмісією водій має
контролювати прискорення і
перемикання передач, а
гальмування і керування кермом
здійснюється автоматично.
Розширена допомога при
паркуванні завжди поєднується із
системою допомоги під час
паркування переднім й заднім
ходом. Обидві системи
використовуються ті самі датчики
на передньому та задньому
бампері.
Система має по шість
ультразвукових датчиків
паркування у задньому та
передньому бамперах.

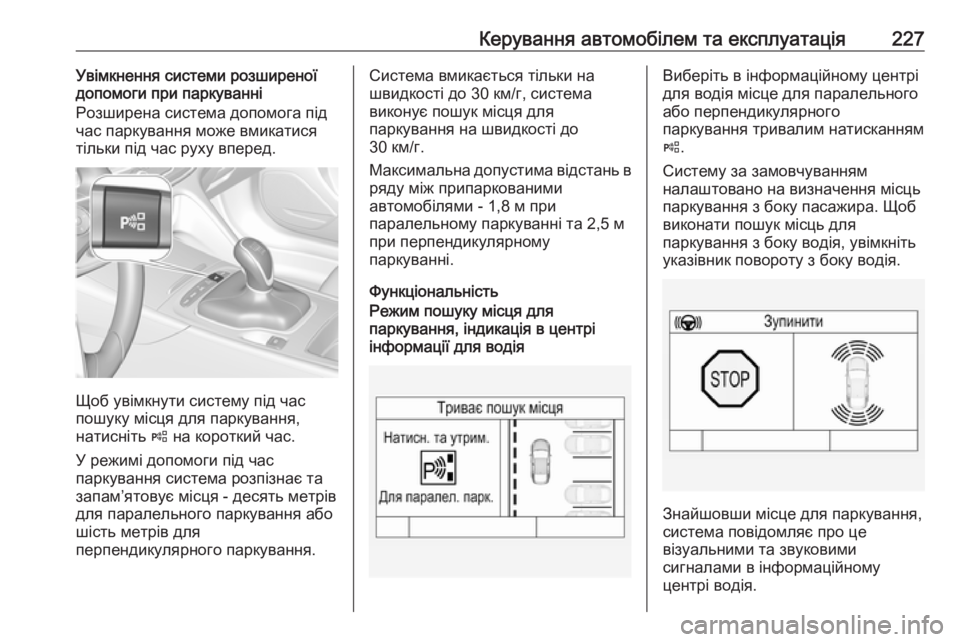

Керування автомобілем та експлуатація227Увімкнення системи розширеної
допомоги при паркуванні
Розширена система допомога під
час паркування може вмикатися
тільки під час руху вперед.
Щоб увімкнути систему під час
пошуку місця для паркування,
натисніть ( на короткий час.
У режимі допомоги під час
паркування система розпізнає та запам’ятовує місця - десять метрів
для паралельного паркування або
шість метрів для
перпендикулярного паркування.
Система вмикається тільки на
швидкості до 30 км/г, система
виконує пошук місця для
паркування на швидкості до
30 км/г.
Максимальна допустима відстань в ряду між припаркованими
автомобілями - 1,8 м при
паралельному паркуванні та 2,5 м
при перпендикулярному
паркуванні.
ФункціональністьРежим пошуку місця для
паркування, індикація в центрі
інформації для водіяВиберіть в інформаційному центрі
для водія місце для паралельного або перпендикулярного
паркування тривалим натисканням
( .
Систему за замовчуванням
налаштовано на визначення місць
паркування з боку пасажира. Щоб
виконати пошук місць для
паркування з боку водія, увімкніть
указівник повороту з боку водія.
Знайшовши місце для паркування,
система повідомляє про це
візуальними та звуковими
сигналами в інформаційному
центрі водія.

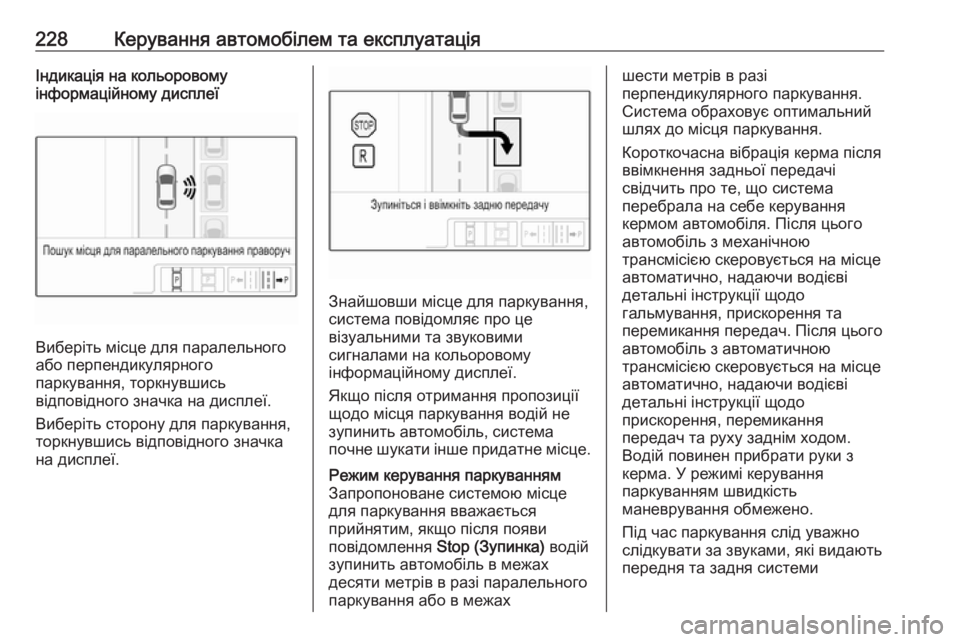

228Керування автомобілем та експлуатаціяІндикація на кольоровому
інформаційному дисплеї
Виберіть місце для паралельного
або перпендикулярного
паркування, торкнувшись
відповідного значка на дисплеї.
Виберіть сторону для паркування,
торкнувшись відповідного значка
на дисплеї.
Знайшовши місце для паркування,
система повідомляє про це
візуальними та звуковими
сигналами на кольоровому
інформаційному дисплеї.
Якщо після отримання пропозиції
щодо місця паркування водій не
зупинить автомобіль, система
почне шукати інше придатне місце.
Режим керування паркуванням
Запропоноване системою місце
для паркування вважається
прийнятим, якщо після появи
повідомлення Stop (Зупинка) водій
зупинить автомобіль в межах
десяти метрів в разі паралельного
паркування або в межахшести метрів в разі
перпендикулярного паркування.
Система обраховує оптимальний
шлях до місця паркування.
Короткочасна вібрація керма після
ввімкнення задньої передачі
свідчить про те, що система
перебрала на себе керування
кермом автомобіля. Після цього
автомобіль з механічною
трансмісією скеровується на місце
автоматично, надаючи водієві
детальні інструкції щодо
гальмування, прискорення та
перемикання передач. Після цього
автомобіль з автоматичною
трансмісією скеровується на місце
автоматично, надаючи водієві
детальні інструкції щодо
прискорення, перемикання
передач та руху заднім ходом.
Водій повинен прибрати руки з
керма. У режимі керування
паркуванням швидкість
маневрування обмежено.
Під час паркування слід уважно
слідкувати за звуками, які видають
передня та задня системи
