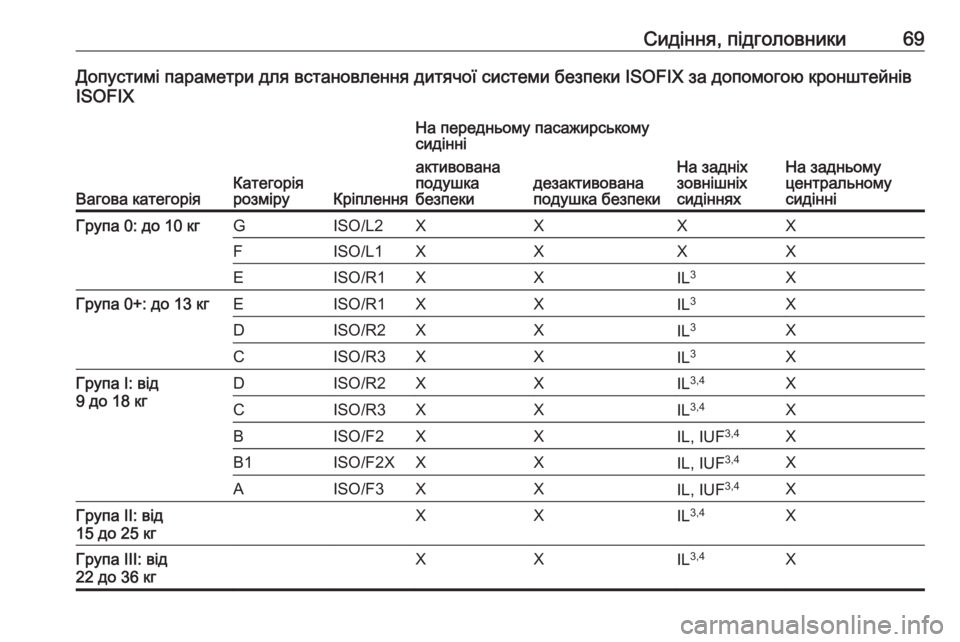

Сидіння, підголовники69Допустимі параметри для встановлення дитячої системи безпеки ISOFIX за допомогою кронштейнівISOFIX
Вагова категоріяКатегорія
розміруКріплення
На передньому пасажирському
сидінні
На задніх
зовнішніх
сидінняхНа задньому
центральному
сидінні
активована
подушка
безпекидезактивована
подушка безпекиГрупа 0: до 10 кгGISO/L2XXXXFISO/L1XXXXEISO/R1XXIL 3XГрупа 0+: до 13 кгEISO/R1XXIL 3XDISO/R2XXIL3XCISO/R3XXIL3XГрупа I: від
9 до 18 кгDISO/R2XXIL 3,4XCISO/R3XXIL3,4XBISO/F2XXIL, IUF 3,4XB1ISO/F2XXXIL, IUF3,4XAISO/F3XXIL, IUF 3,4XГрупа II: від
15 до 25 кгXXIL 3,4XГрупа III: від
22 до 36 кгXXIL 3,4X

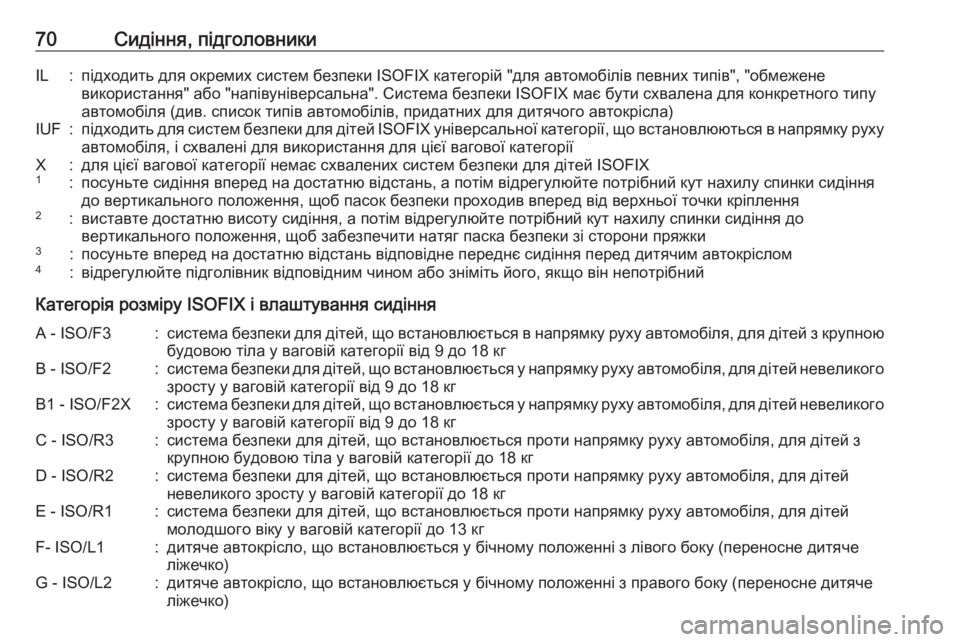

70Сидіння, підголовникиIL:підходить для окремих систем безпеки ISOFIX категорій "для автомобілів певних типів", "обмежене
використання" або "напівуніверсальна". Система безпеки ISOFIX має бути схвалена для конкретного типу автомобіля (див. список типів автомобілів, придатних для дитячого автокрісла)IUF:підходить для систем безпеки для дітей ISOFIX універсальної категорії, що встановлюються в напрямку руху автомобіля, і схвалені для використання для цієї вагової категоріїX:для цієї вагової категорії немає схвалених систем безпеки для дітей ISOFIX1:посуньте сидіння вперед на достатню відстань, а потім відрегулюйте потрібний кут нахилу спинки сидіння
до вертикального положення, щоб пасок безпеки проходив вперед від верхньої точки кріплення2:виставте достатню висоту сидіння, а потім відрегулюйте потрібний кут нахилу спинки сидіння до вертикального положення, щоб забезпечити натяг паска безпеки зі сторони пряжки3:посуньте вперед на достатню відстань відповідне переднє сидіння перед дитячим автокріслом4:відрегулюйте підголівник відповідним чином або зніміть його, якщо він непотрібний
Категорія розміру ISOFIX і влаштування сидіння
A - ISO/F3:система безпеки для дітей, що встановлюється в напрямку руху автомобіля, для дітей з крупною
будовою тіла у ваговій категорії від 9 до 18 кгB - ISO/F2:система безпеки для дітей, що встановлюється у напрямку руху автомобіля, для дітей невеликого
зросту у ваговій категорії від 9 до 18 кгB1 - ISO/F2X:система безпеки для дітей, що встановлюється у напрямку руху автомобіля, для дітей невеликого
зросту у ваговій категорії від 9 до 18 кгC - ISO/R3:система безпеки для дітей, що встановлюється проти напрямку руху автомобіля, для дітей з
крупною будовою тіла у ваговій категорії до 18 кгD - ISO/R2:система безпеки для дітей, що встановлюється проти напрямку руху автомобіля, для дітей
невеликого зросту у ваговій категорії до 18 кгE - ISO/R1:система безпеки для дітей, що встановлюється проти напрямку руху автомобіля, для дітей
молодшого віку у ваговій категорії до 13 кгF- ISO/L1:дитяче автокрісло, що встановлюється у бічному положенні з лівого боку (переносне дитяче
ліжечко)G - ISO/L2:дитяче автокрісло, що встановлюється у бічному положенні з правого боку (переносне дитяче ліжечко)

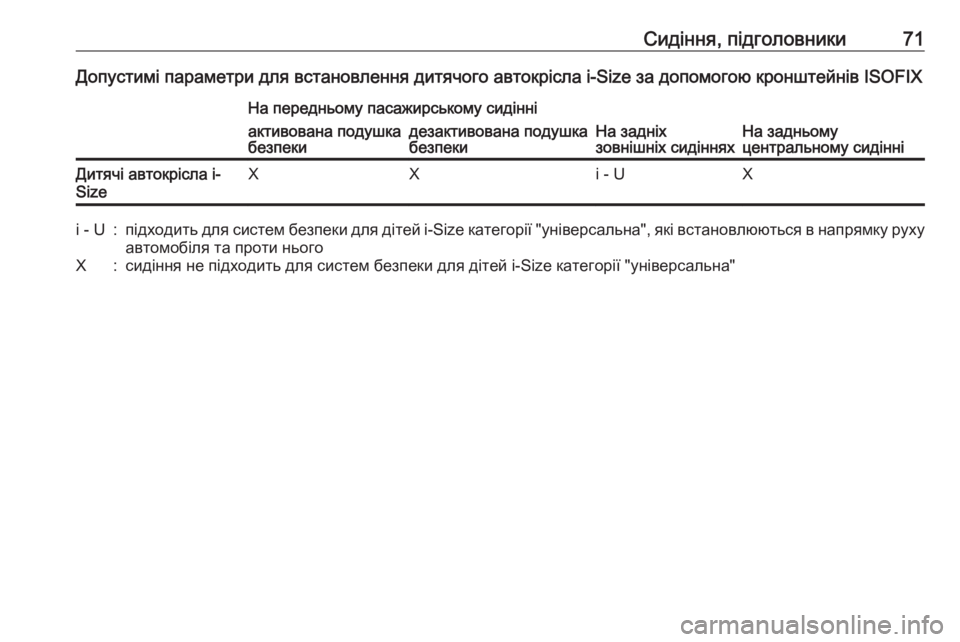

Сидіння, підголовники71Допустимі параметри для встановлення дитячого автокрісла i-Size за допомогою кронштейнів ISOFIXНа передньому пасажирському сидінні
На задніх
зовнішніх сидінняхНа задньому
центральному сидінні
активована подушка
безпекидезактивована подушка
безпекиДитячі автокрісла i-
SizeXXi - UXi - U:підходить для систем безпеки для дітей i-Size категорії "універсальна", які встановлюються в напрямку руху
автомобіля та проти ньогоX:сидіння не підходить для систем безпеки для дітей i-Size категорії "універсальна"

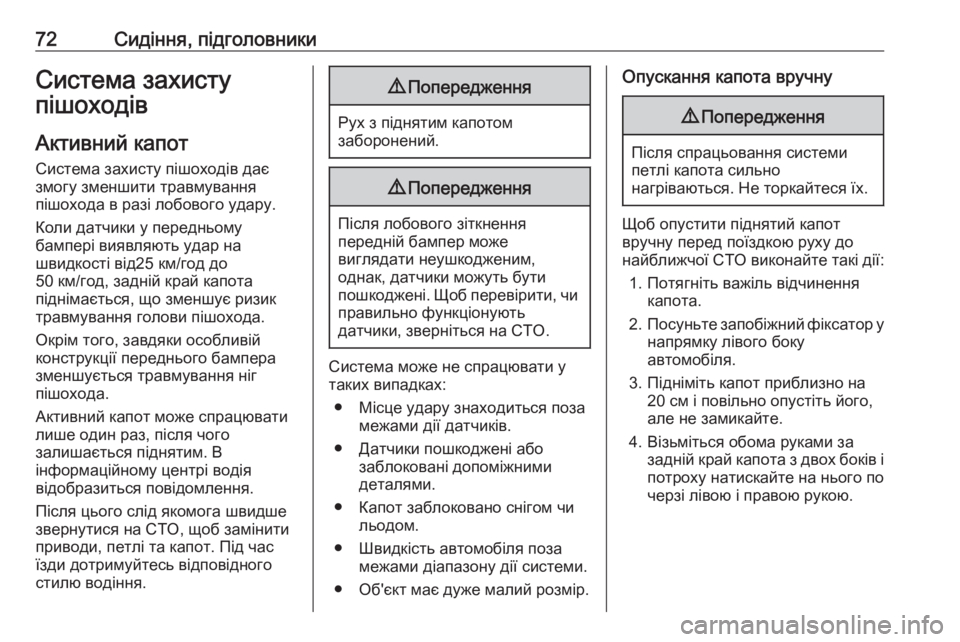

72Сидіння, підголовникиСистема захисту
пішоходів
Активний капот
Система захисту пішоходів дає
змогу зменшити травмування
пішохода в разі лобового удару.
Коли датчики у передньому
бампері виявляють удар на
швидкості від25 км/год до
50 км/год, задній край капота
піднімається, що зменшує ризик травмування голови пішохода.
Окрім того, завдяки особливій
конструкції переднього бампера
зменшується травмування ніг
пішохода.
Активний капот може спрацювати
лише один раз, після чого
залишається піднятим. В
інформаційному центрі водія
відобразиться повідомлення.
Після цього слід якомога швидше звернутися на СТО, щоб замінити
приводи, петлі та капот. Під час
їзди дотримуйтесь відповідного
стилю водіння.9 Попередження
Рух з піднятим капотом
заборонений.
9 Попередження
Після лобового зіткнення
передній бампер може
виглядати неушкодженим,
однак, датчики можуть бути
пошкоджені. Щоб перевірити, чи правильно функціонують
датчики, зверніться на СТО.
Система може не спрацювати у
таких випадках:
● Місце удару знаходиться поза межами дії датчиків.
● Датчики пошкоджені або заблоковані допоміжними
деталями.
● Капот заблоковано снігом чи льодом.
● Швидкість автомобіля поза межами діапазону дії системи.
● Об'єкт має дуже малий розмір.
Опускання капота вручну9 Попередження
Після спрацьовання системи
петлі капота сильно
нагріваються. Не торкайтеся їх.
Щоб опустити піднятий капот
вручну перед поїздкою руху до
найближчої СТО виконайте такі дії:
1. Потягніть важіль відчинення капота.
2. Посуньте запобіжний фіксатор у
напрямку лівого боку
автомобіля.
3. Підніміть капот приблизно на 20 см і повільно опустіть його,
але не замикайте.
4. Візьміться обома руками за задній край капота з двох боків і
потроху натискайте на нього по черзі лівою і правою рукою.

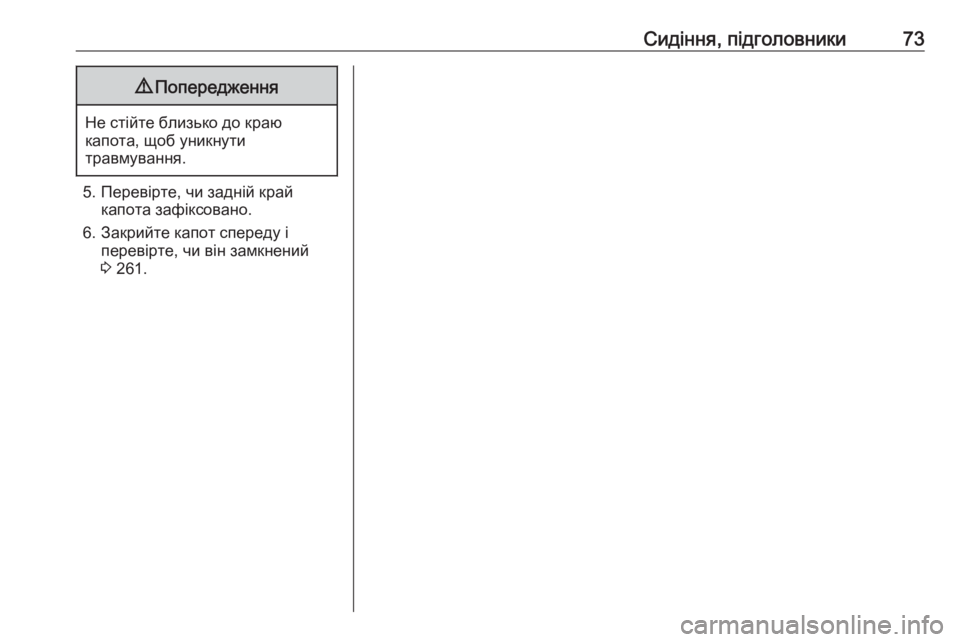

Сидіння, підголовники739Попередження
Не стійте близько до краю
капота, щоб уникнути
травмування.
5. Перевірте, чи задній край капота зафіксовано.
6. Закрийте капот спереду і перевірте, чи він замкнений
3 261.

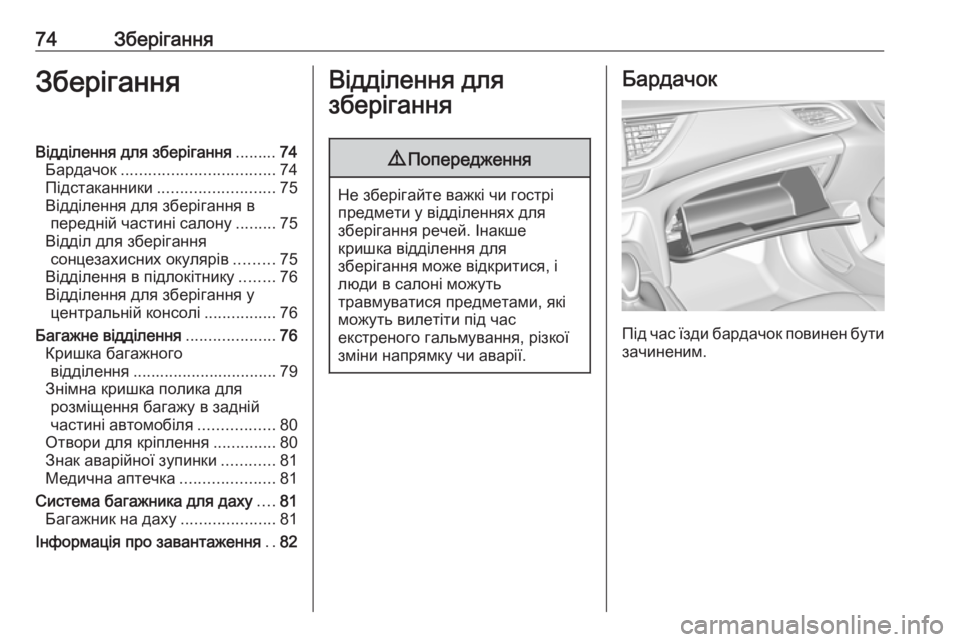

74ЗберіганняЗберіганняВідділення для зберігання.........74
Бардачок .................................. 74
Підстаканники .......................... 75
Відділення для зберігання в передній частині салону .........75
Відділ для зберігання сонцезахисних окулярів .........75
Відділення в підлокітнику ........76
Відділення для зберігання у центральній консолі ................76
Багажне відділення ....................76
Кришка багажного відділення ................................ 79
Знімна кришка полика для розміщення багажу в задній
частині автомобіля .................80
Отвори для кріплення ..............80
Знак аварійної зупинки ............81
Медична аптечка .....................81
Система багажника для даху ....81
Багажник на даху .....................81
Інформація про завантаження ..82Відділення для
зберігання9 Попередження
Не зберігайте важкі чи гострі
предмети у відділеннях для
зберігання речей. Інакше
кришка відділення для
зберігання може відкритися, і люди в салоні можуть
травмуватися предметами, які можуть вилетіти під час
екстреного гальмування, різкої
зміни напрямку чи аварії.
Бардачок
Під час їзди бардачок повинен бути зачиненим.

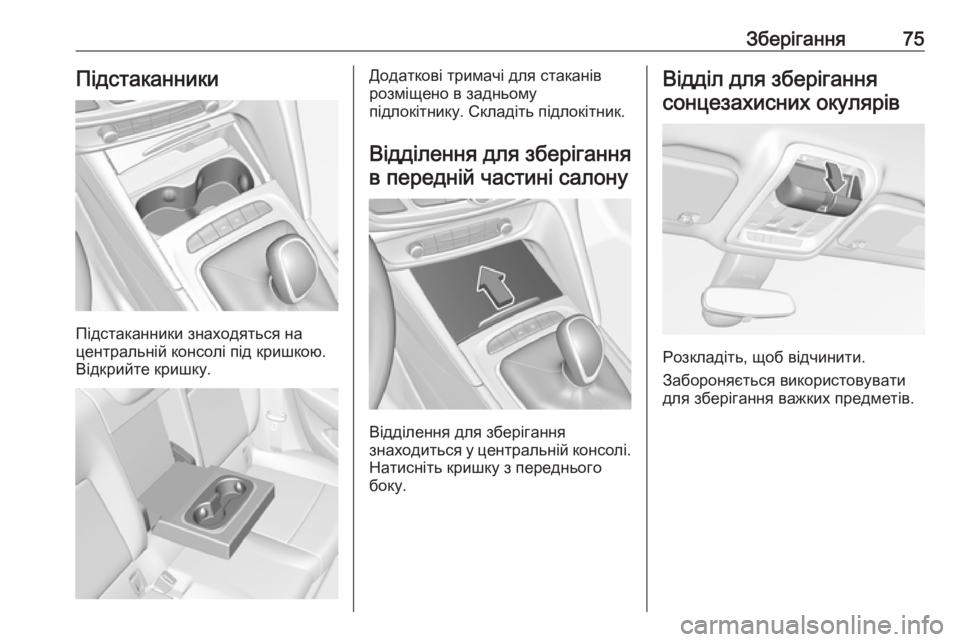

Зберігання75Підстаканники
Підстаканники знаходяться на
центральній консолі під кришкою.
Відкрийте кришку.
Додаткові тримачі для стаканів
розміщено в задньому
підлокітнику. Складіть підлокітник.
Відділення для зберігання в передній частині салону
Відділення для зберігання
знаходиться у центральній консолі. Натисніть кришку з переднього
боку.
Відділ для зберігання
сонцезахисних окулярів
Розкладіть, щоб відчинити.
Забороняється використовувати
для зберігання важких предметів.

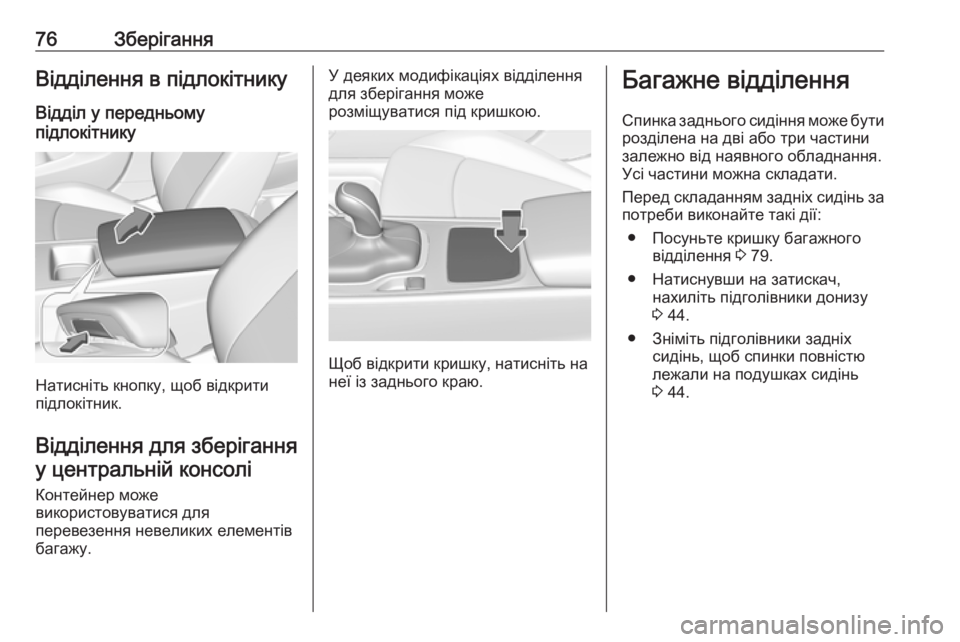

76ЗберіганняВідділення в підлокітнику
Відділ у передньому
підлокітнику
Натисніть кнопку, щоб відкрити
підлокітник.
Відділення для зберігання у центральній консолі
Контейнер може
використовуватися для
перевезення невеликих елементів
багажу.
У деяких модифікаціях відділення
для зберігання може
розміщуватися під кришкою.
Щоб відкрити кришку, натисніть на
неї із заднього краю.
Багажне відділення
Спинка заднього сидіння може бути
розділена на дві або три частини
залежно від наявного обладнання.
Усі частини можна складати.
Перед складанням задніх сидінь за потреби виконайте такі дії:
● Посуньте кришку багажного відділення 3 79.
● Натиснувши на затискач, нахиліть підголівники донизу
3 44.
● Зніміть підголівники задніх сидінь, щоб спинки повністю
лежали на подушках сидінь
3 44.

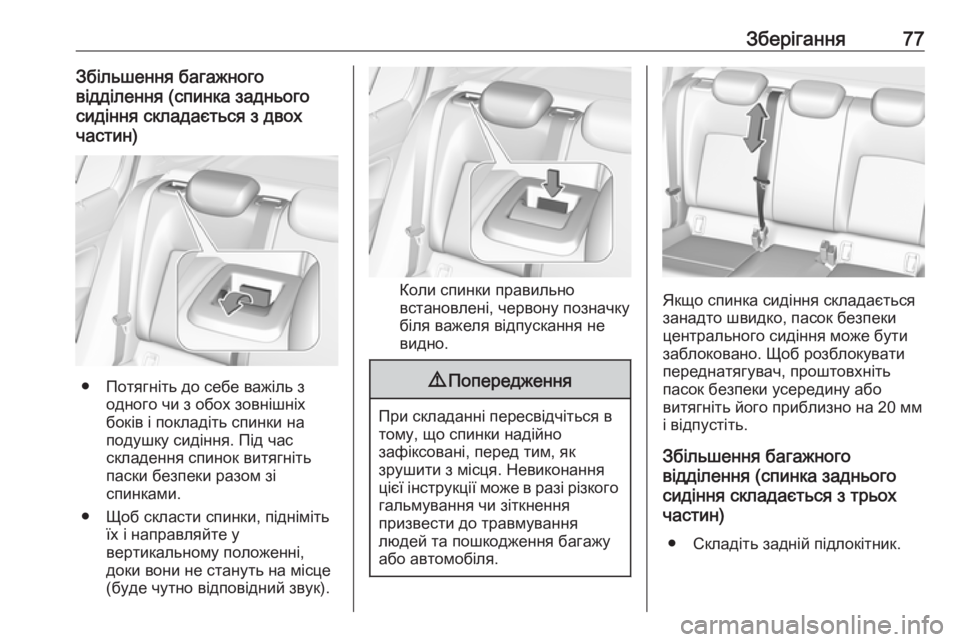

Зберігання77Збільшення багажного
відділення (спинка заднього
сидіння складається з двох
частин)
● Потягніть до себе важіль з одного чи з обох зовнішніх
боків і покладіть спинки на
подушку сидіння. Під час
складення спинок витягніть
паски безпеки разом зі
спинками.
● Щоб скласти спинки, підніміть їх і направляйте у
вертикальному положенні,
доки вони не стануть на місце
(буде чутно відповідний звук).
Коли спинки правильно
встановлені, червону позначку
біля важеля відпускання не
видно.
9 Попередження
При складанні пересвідчіться в
тому, що спинки надійно
зафіксовані, перед тим, як
зрушити з місця. Невиконання
цієї інструкції може в разі різкого
гальмування чи зіткнення
призвести до травмування
людей та пошкодження багажу
або автомобіля.
Якщо спинка сидіння складається
занадто швидко, пасок безпеки центрального сидіння може бути
заблоковано. Щоб розблокувати
переднатягувач, проштовхніть
пасок безпеки усередину або
витягніть його приблизно на 20 мм
і відпустіть.
Збільшення багажного
відділення (спинка заднього
сидіння складається з трьох
частин)
● Складіть задній підлокітник.

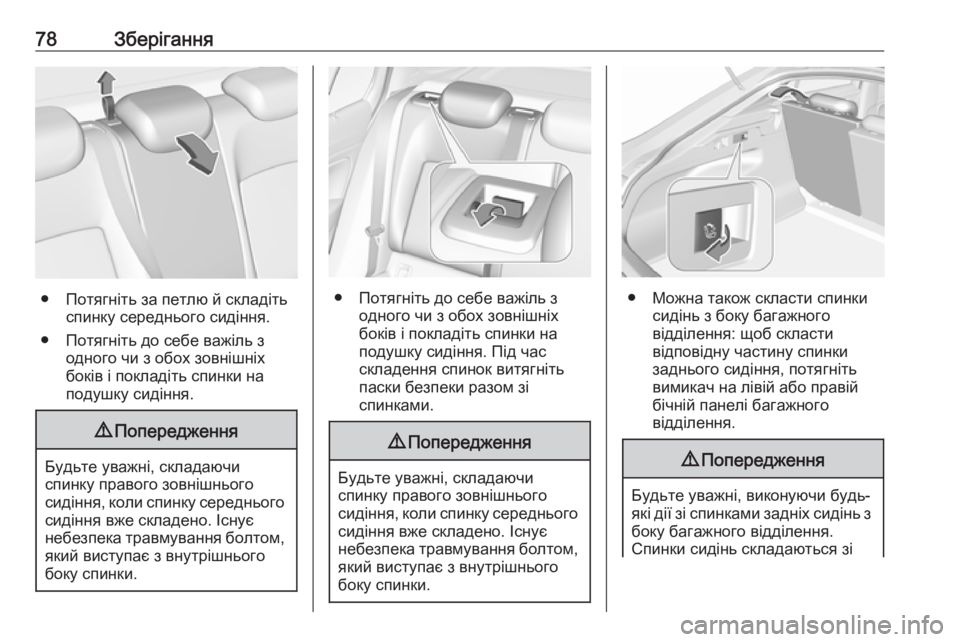

78Зберігання
● Потягніть за петлю й складітьспинку середнього сидіння.
● Потягніть до себе важіль з одного чи з обох зовнішніх
боків і покладіть спинки на
подушку сидіння.
9 Попередження
Будьте уважні, складаючи
спинку правого зовнішнього
сидіння, коли спинку середнього сидіння вже складено. Існує
небезпека травмування болтом,
який виступає з внутрішнього
боку спинки.
● Потягніть до себе важіль з одного чи з обох зовнішніх
боків і покладіть спинки на
подушку сидіння. Під час
складення спинок витягніть
паски безпеки разом зі
спинками.
9 Попередження
Будьте уважні, складаючи
спинку правого зовнішнього
сидіння, коли спинку середнього сидіння вже складено. Існує
небезпека травмування болтом,
який виступає з внутрішнього
боку спинки.
● Можна також скласти спинки сидінь з боку багажного
відділення: щоб скласти
відповідну частину спинки
заднього сидіння, потягніть
вимикач на лівій або правій
бічній панелі багажного
відділення.
9 Попередження
Будьте уважні, виконуючи будь-
які дії зі спинками задніх сидінь з боку багажного відділення.
Спинки сидінь складаються зі
