Instrumentos y mandos99Testigos luminosos eindicadores
Cuadro de instrumentos Dependiendo del modelo, hay dispo‐
nibles tres cuadros de instrumentos:
● Nivel básico
● Nivel intermedio
● Nivel superior
El cuadro de instrumentos de nivel
superior se puede visualizar en modo
deportivo o modo tour.

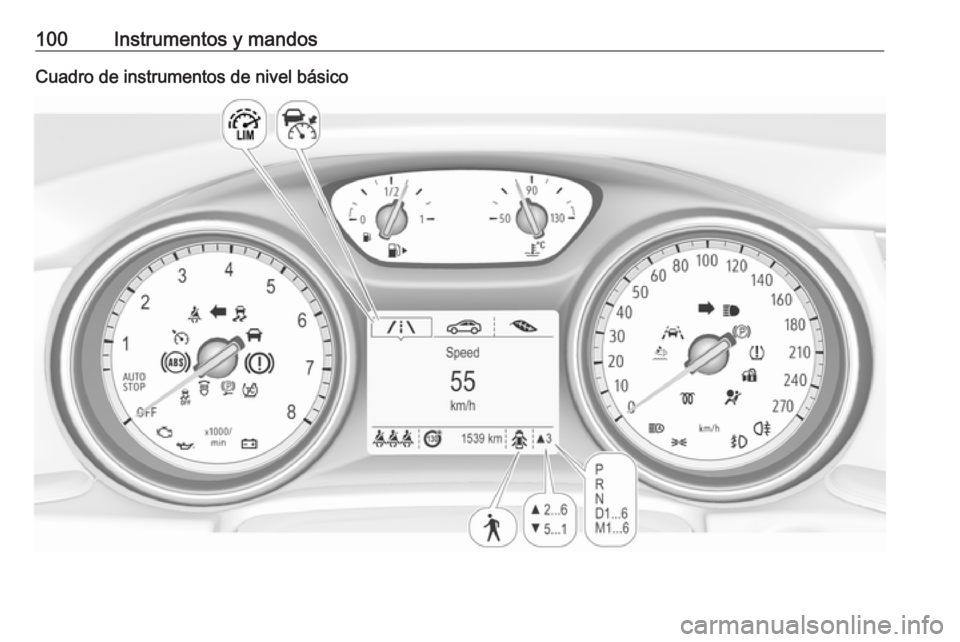

100Instrumentos y mandosCuadro de instrumentos de nivel básico

Instrumentos y mandos101Cuadro de instrumentos de nivel intermedio

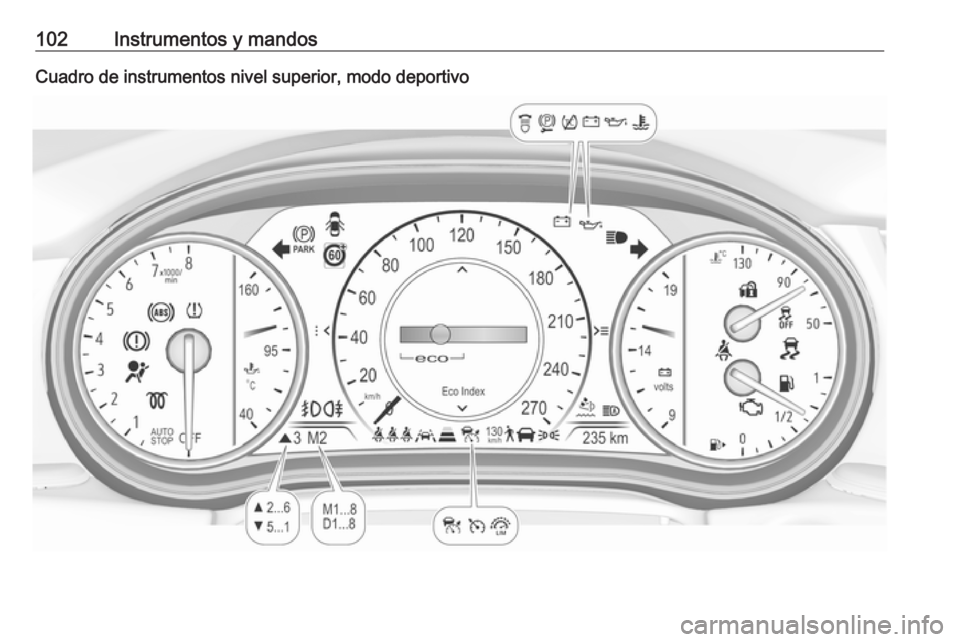

102Instrumentos y mandosCuadro de instrumentos nivel superior, modo deportivo

Instrumentos y mandos103Cuadro de instrumentos de nivel superior, modo tour

104Instrumentos y mandosVista generalOIntermitentes 3 109XRecordatorio del cinturón de
seguridad 3 109vAirbags y pretensores de cintu‐
rones 3 110VDesactivación de los airbags
3 111pSistema de carga 3 111ZTestigo de averías 3 111RSistema de frenos y embrague
3 111mFreno de estacionamiento eléc‐
trico 3 111jAvería del freno de estaciona‐
miento eléctrico 3 112uSistema antibloqueo de frenos
(ABS) 3 112RCambio de marchas 3 112EDistancia de seguridad 3 112aAsistente de mantenimiento de
carril 3 112nControl electrónico de estabi‐
lidad desactivado 3 113bControl electrónico de estabi‐
lidad y sistema de control de
tracción 3 113kSistema de control de tracción
desactivado 3 113WTemperatura del refrigerante del
motor 3 113!Precalentamiento 3 113YAdBlue 3 113wSistema de control de presión de
los neumáticos 3 114IPresión de aceite del motor
3 114YNivel de combustible bajo
3 114dInmovilizador 3 1158Luces exteriores 3 115CLuz de carretera 3 115fAsistente de luz de carretera
3 115fFaros de LED 3 115>Luces antiniebla 3 115rPiloto antiniebla 3 115mRegulador de velocidad 3 115CControl de velocidad adaptable
3 115ADetectado vehículo precedente
3 1167Detectado peatón por delante
3 217LLimitador de velocidad 3 116LAsistente de señales de tráfico
3 116hPuerta abierta 3 116

Instrumentos y mandos105Velocímetro
Indica la velocidad del vehículo.
Cuentakilómetros
La distancia total registrada se visua‐liza en km.
Cuentakilómetros parcial
La distancia registrada desde la
última puesta a cero se visualiza en
la página del ordenador de a bordo.
El cuentakilómetros parcial contabi‐
liza hasta 9.999 km y luego se pone
a 0.
Hay dos páginas de cuentakilómetros
parciales que se pueden seleccionar para diferentes recorridos.
Cuadro de instrumentos de nivel
básico
Seleccione ; pulsando Menu en la
palanca de los intermitentes. Gire la
rueda de ajuste de la palanca de los intermitentes y seleccione ;1
o ; 2. Cada página de cuentakiló‐
metros parcial se puede poner a cero
de manera independiente pulsando
SET/CLR en la palanca de los inter‐
mitentes durante unos segundos en el menú correspondiente.

106Instrumentos y mandosCuadro de instrumentos de nivel
intermedio
Seleccione la página Infor. J en el
menú principal. Seleccione la página
Viaje A o Viaje B pulsando o en el
volante.
Cada cuentakilómetros parcial se
puede poner a cero de manera inde‐
pendiente cuando el encendido está
conectado: seleccione la página correspondiente, pulse >. Confirme
pulsando 9.
Centro de información del conductor
3 116.
Cuadro de instrumentos de nivel
superior
Seleccione la página Infor. en el
menú principal. Seleccione la página Viaje A o Viaje B pulsando o en el
volante.
Cada cuentakilómetros parcial se
puede poner a cero de manera inde‐
pendiente cuando el encendido está
conectado: seleccione la página correspondiente, pulse >. Confirme
pulsando 9.
Cuentarrevoluciones
Indica el régimen del motor.
Conduzca en los regímenes más
bajos del motor en cada marcha tanto como sea posible.
Atención
Si la aguja está en el sector de
advertencia (rojo), se ha excedido el régimen máximo admisible delmotor. Hay peligro para el motor.

Instrumentos y mandos107Indicador de combustible
Muestra el nivel en el depósito de
combustible.
La flecha indica el lado del vehículo
donde se encuentra la tapa del depó‐
sito de combustible.
El testigo de control Y se ilumina si el
nivel en el depósito es bajo. Reposte
inmediatamente si parpadea.
Nunca debe agotar el depósito de
combustible.
Debido al combustible que queda en
el depósito, la cantidad requerida
para llenar el depósito de combusti‐
ble puede ser inferior a la capacidad
especificada.
Indicador de temperatura
del refrigerante del motor
Muestra la temperatura del refrige‐
rante.
50°:el motor no ha alcanzado todavía su temperatura
de funcionamiento90°
(zona
central):temperatura normal de
funcionamiento130°:temperatura demasiado
alta
Nota
Si la temperatura del refrigerante del
motor es demasiado alta, pare el
vehículo y ponga el motor al ralentí.
Peligro para el motor. Compruebe el
nivel de refrigerante.
Indicación de servicio
El sistema de vida útil del aceite le
informa de cuándo cambiar el aceite
del motor y el filtro. Según las condi‐ ciones de conducción, la indicación
del intervalo de cambio de aceite del
motor y del filtro puede variar consi‐ derablemente.

108Instrumentos y mandos
Se visualiza el menú de duración del
aceite restante en el centro de infor‐ mación del conductor 3 116.
En la pantalla básica selec‐
cione ? pulsando MENU en la
palanca del intermitente. Gire la
rueda de ajuste para seleccionar la
página Indice del est. útil del aceite .
En la pantalla de nivel intermedio y
nivel superior seleccione el menú
Infor. pulsando è en el volante. Pulse
å para seleccionar la página Indice
del est. útil del aceite .
La duración del aceite restante se
indica en porcentaje.
Restaurar
En la pantalla de nivel básico, pulse
SET/CLR de la palanca del intermi‐
tente durante varios segundos para
restaurar. El encendido tiene que estar conectado pero el motor
parado.
En el nivel intermedio y nivel superior
pulse é en el volante para abrir la
subcarpeta. Seleccione Reiniciar y
confirme pulsando 9 durante varios
segundos. El encendido tiene que estar conectado pero el motor
parado.
Para que el sistema funcione correc‐
tamente, se debe reiniciar cada vez
que se cambie el aceite del motor.
Recurra a la ayuda de un taller.
Próximo servicio Cuando el sistema calcula que la vida
útil del aceite del motor ha dismi‐
nuido, aparece Cambie pronto el
aceite del motor en el centro de infor‐
mación del conductor. Acuda a un
taller para cambiar el aceite del motor
