OPEL INSIGNIA BREAK 2017.75 Manual de Instrucciones (in Spanish)

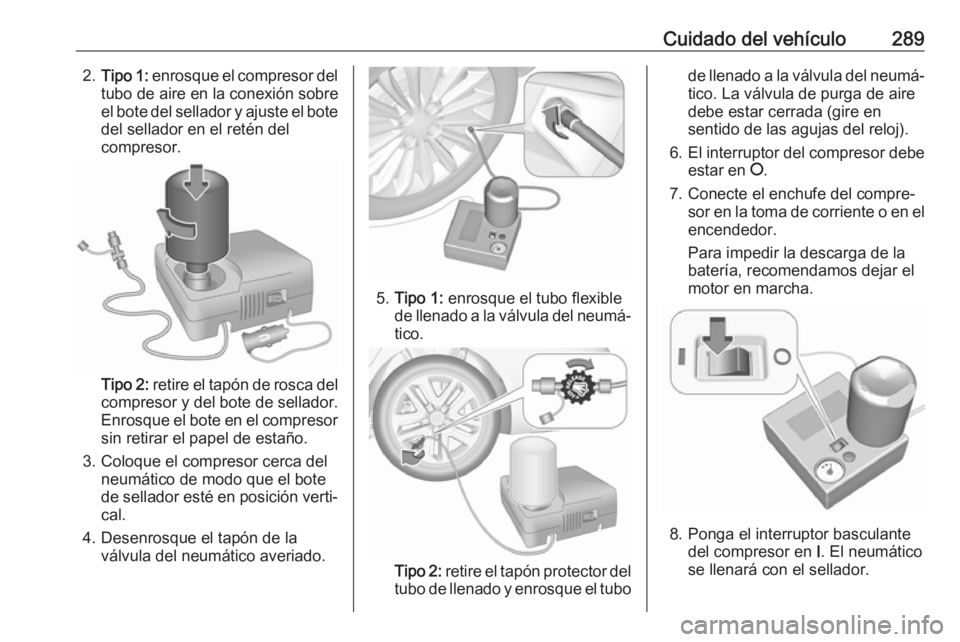

Cuidado del vehículo2892.Tipo 1: enrosque el compresor del
tubo de aire en la conexión sobre
el bote del sellador y ajuste el bote del sellador en el retén del
compresor.
Tipo 2: retire el tapón de rosca del
compresor y del bote de sellador.
Enrosque el bote en el compresor sin retirar el papel de estaño.
3. Coloque el compresor cerca del neumático de modo que el bote
de sellador esté en posición verti‐ cal.
4. Desenrosque el tapón de la válvula del neumático averiado.
5.Tipo 1: enrosque el tubo flexible
de llenado a la válvula del neumá‐
tico.
Tipo 2: retire el tapón protector del
tubo de llenado y enrosque el tubo
de llenado a la válvula del neumá‐ tico. La válvula de purga de aire
debe estar cerrada (gire en
sentido de las agujas del reloj).
6. El interruptor del compresor debe
estar en J.
7. Conecte el enchufe del compre‐ sor en la toma de corriente o en el
encendedor.
Para impedir la descarga de la
batería, recomendamos dejar el
motor en marcha.
8. Ponga el interruptor basculante del compresor en I. El neumático
se llenará con el sellador.

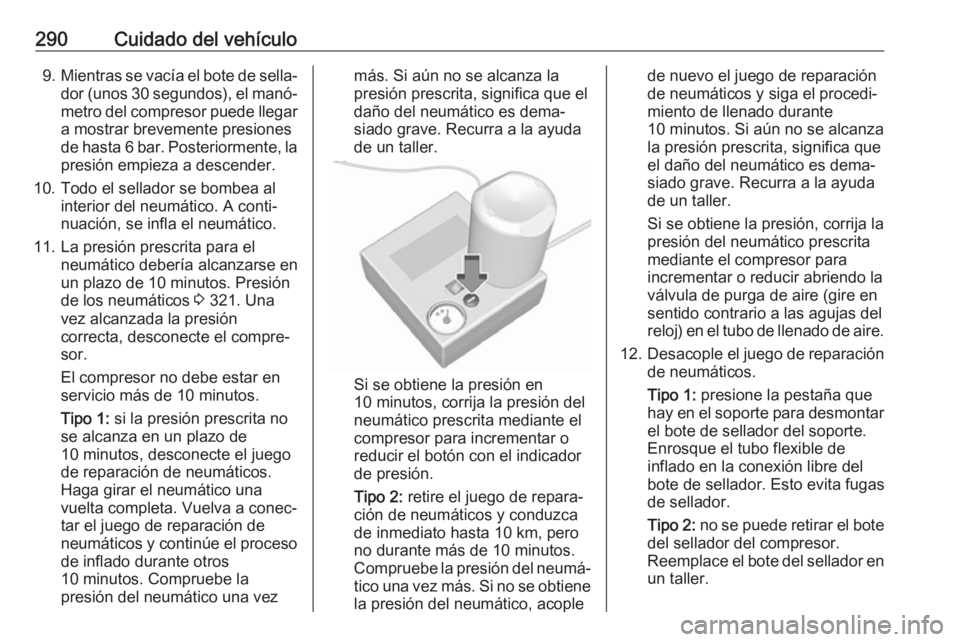

290Cuidado del vehículo9.Mientras se vacía el bote de sella‐
dor (unos 30 segundos), el manó‐ metro del compresor puede llegar
a mostrar brevemente presiones
de hasta 6 bar. Posteriormente, la
presión empieza a descender.
10. Todo el sellador se bombea al interior del neumático. A conti‐
nuación, se infla el neumático.
11. La presión prescrita para el neumático debería alcanzarse en
un plazo de 10 minutos. Presión
de los neumáticos 3 321. Una
vez alcanzada la presión
correcta, desconecte el compre‐
sor.
El compresor no debe estar en
servicio más de 10 minutos.
Tipo 1: si la presión prescrita no
se alcanza en un plazo de 10 minutos, desconecte el juego
de reparación de neumáticos.
Haga girar el neumático una
vuelta completa. Vuelva a conec‐
tar el juego de reparación de
neumáticos y continúe el proceso de inflado durante otros
10 minutos. Compruebe la
presión del neumático una vezmás. Si aún no se alcanza la
presión prescrita, significa que el
daño del neumático es dema‐
siado grave. Recurra a la ayuda
de un taller.
Si se obtiene la presión en
10 minutos, corrija la presión del
neumático prescrita mediante el
compresor para incrementar o
reducir el botón con el indicador
de presión.
Tipo 2: retire el juego de repara‐
ción de neumáticos y conduzca
de inmediato hasta 10 km, pero
no durante más de 10 minutos.
Compruebe la presión del neumá‐
tico una vez más. Si no se obtiene la presión del neumático, acople
de nuevo el juego de reparación
de neumáticos y siga el procedi‐
miento de llenado durante
10 minutos. Si aún no se alcanza
la presión prescrita, significa que
el daño del neumático es dema‐
siado grave. Recurra a la ayuda
de un taller.
Si se obtiene la presión, corrija la
presión del neumático prescrita
mediante el compresor para
incrementar o reducir abriendo la
válvula de purga de aire (gire en
sentido contrario a las agujas del
reloj) en el tubo de llenado de aire.
12. Desacople el juego de reparación
de neumáticos.
Tipo 1: presione la pestaña que
hay en el soporte para desmontar el bote de sellador del soporte.
Enrosque el tubo flexible de
inflado en la conexión libre del
bote de sellador. Esto evita fugas
de sellador.
Tipo 2: no se puede retirar el bote
del sellador del compresor.
Reemplace el bote del sellador en
un taller.

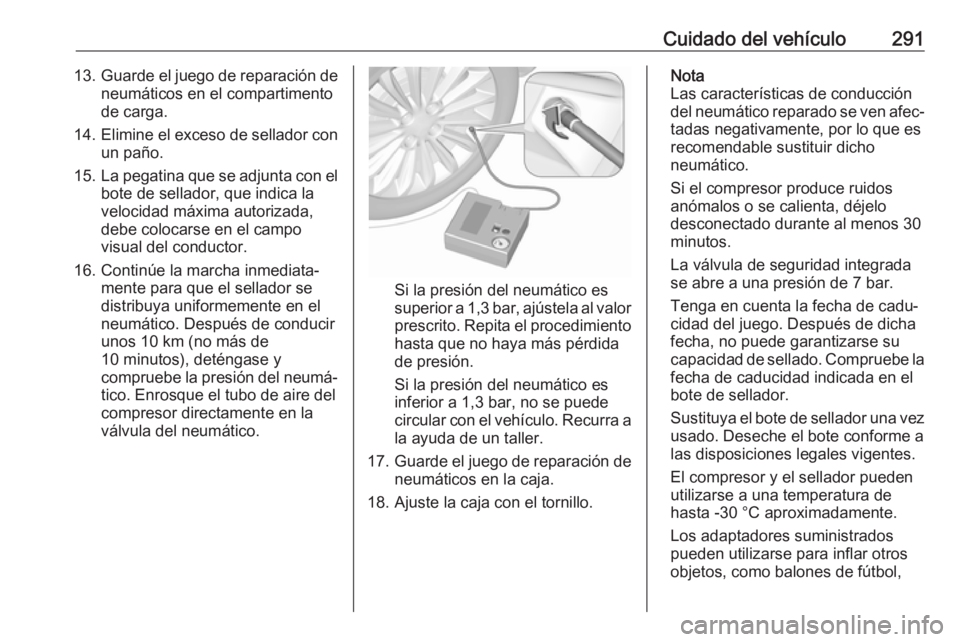

Cuidado del vehículo29113.Guarde el juego de reparación de
neumáticos en el compartimento
de carga.
14. Elimine el exceso de sellador con
un paño.
15. La pegatina que se adjunta con el
bote de sellador, que indica la
velocidad máxima autorizada,
debe colocarse en el campo visual del conductor.
16. Continúe la marcha inmediata‐ mente para que el sellador se
distribuya uniformemente en el
neumático. Después de conducir
unos 10 km (no más de
10 minutos), deténgase y
compruebe la presión del neumá‐
tico. Enrosque el tubo de aire del
compresor directamente en la
válvula del neumático.
Si la presión del neumático es
superior a 1,3 bar, ajústela al valor prescrito. Repita el procedimientohasta que no haya más pérdida
de presión.
Si la presión del neumático es
inferior a 1,3 bar, no se puede
circular con el vehículo. Recurra a
la ayuda de un taller.
17. Guarde el juego de reparación de
neumáticos en la caja.
18. Ajuste la caja con el tornillo.
Nota
Las características de conducción
del neumático reparado se ven afec‐
tadas negativamente, por lo que es
recomendable sustituir dicho
neumático.
Si el compresor produce ruidos
anómalos o se calienta, déjelo
desconectado durante al menos 30
minutos.
La válvula de seguridad integrada se abre a una presión de 7 bar.
Tenga en cuenta la fecha de cadu‐
cidad del juego. Después de dicha
fecha, no puede garantizarse su
capacidad de sellado. Compruebe la fecha de caducidad indicada en el
bote de sellador.
Sustituya el bote de sellador una vez usado. Deseche el bote conforme a
las disposiciones legales vigentes.
El compresor y el sellador pueden
utilizarse a una temperatura de
hasta -30 °C aproximadamente.
Los adaptadores suministrados
pueden utilizarse para inflar otros
objetos, como balones de fútbol,

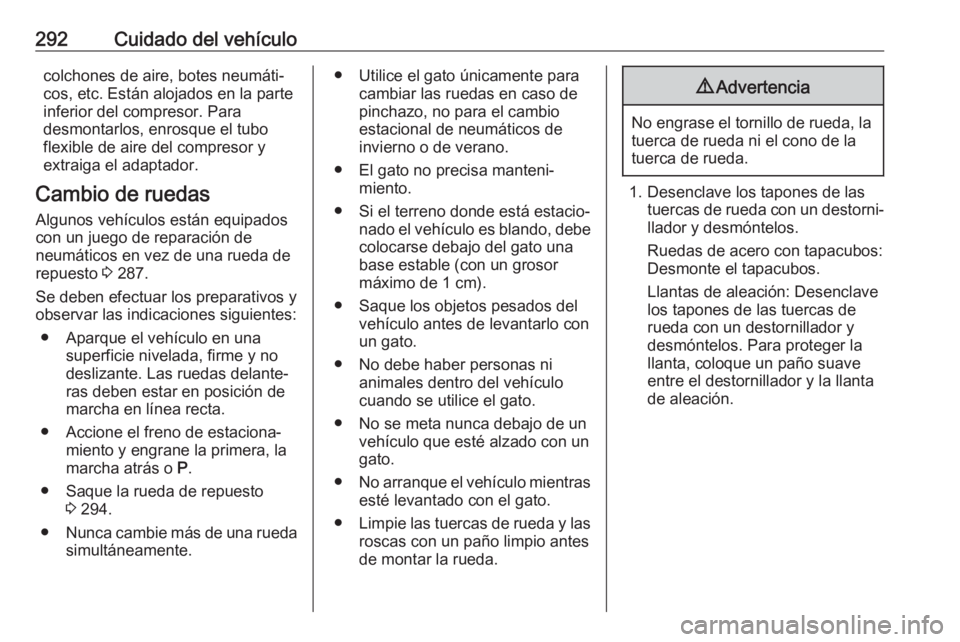

292Cuidado del vehículocolchones de aire, botes neumáti‐
cos, etc. Están alojados en la parte
inferior del compresor. Para
desmontarlos, enrosque el tubo
flexible de aire del compresor y
extraiga el adaptador.
Cambio de ruedas Algunos vehículos están equipados
con un juego de reparación de
neumáticos en vez de una rueda de
repuesto 3 287.
Se deben efectuar los preparativos y observar las indicaciones siguientes:
● Aparque el vehículo en una superficie nivelada, firme y no
deslizante. Las ruedas delante‐
ras deben estar en posición de marcha en línea recta.
● Accione el freno de estaciona‐ miento y engrane la primera, la
marcha atrás o P.
● Saque la rueda de repuesto 3 294.
● Nunca cambie más de una rueda
simultáneamente.● Utilice el gato únicamente para cambiar las ruedas en caso de
pinchazo, no para el cambio
estacional de neumáticos de
invierno o de verano.
● El gato no precisa manteni‐ miento.
● Si el terreno donde está estacio‐ nado el vehículo es blando, debe
colocarse debajo del gato una
base estable (con un grosor
máximo de 1 cm).
● Saque los objetos pesados del vehículo antes de levantarlo con
un gato.
● No debe haber personas ni animales dentro del vehículo
cuando se utilice el gato.
● No se meta nunca debajo de un vehículo que esté alzado con un
gato.
● No arranque el vehículo mientras
esté levantado con el gato.
● Limpie las tuercas de rueda y las
roscas con un paño limpio antes
de montar la rueda.9 Advertencia
No engrase el tornillo de rueda, la
tuerca de rueda ni el cono de la
tuerca de rueda.
1. Desenclave los tapones de las tuercas de rueda con un destorni‐llador y desmóntelos.
Ruedas de acero con tapacubos:
Desmonte el tapacubos.
Llantas de aleación: Desenclave
los tapones de las tuercas de
rueda con un destornillador y
desmóntelos. Para proteger la
llanta, coloque un paño suave
entre el destornillador y la llanta
de aleación.

Cuidado del vehículo293

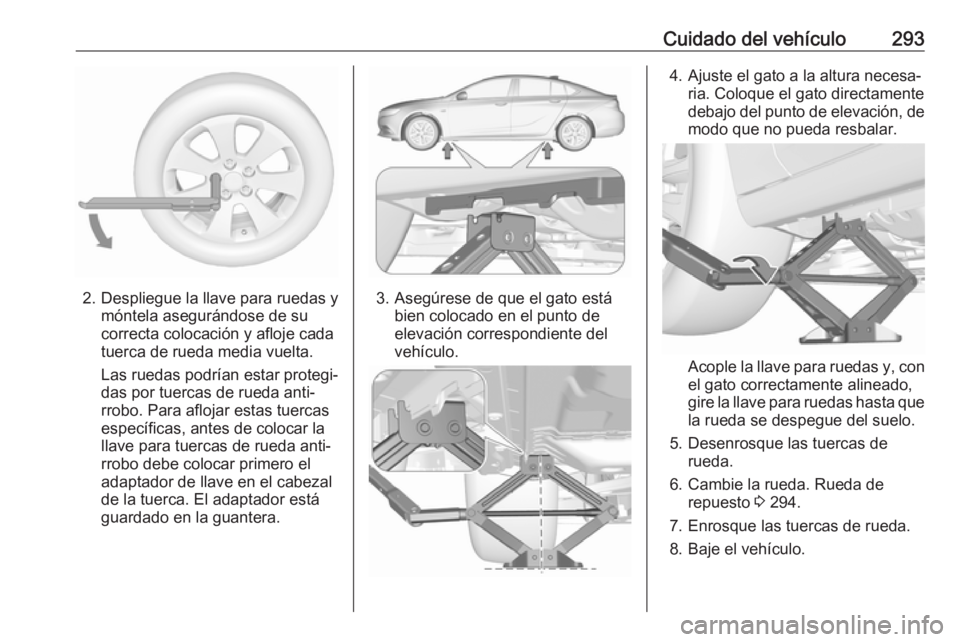

2. Despliegue la llave para ruedas ymóntela asegurándose de su
correcta colocación y afloje cada
tuerca de rueda media vuelta.
Las ruedas podrían estar protegi‐
das por tuercas de rueda anti‐
rrobo. Para aflojar estas tuercas
específicas, antes de colocar la
llave para tuercas de rueda anti‐
rrobo debe colocar primero el
adaptador de llave en el cabezal
de la tuerca. El adaptador está
guardado en la guantera.3. Asegúrese de que el gato está bien colocado en el punto de
elevación correspondiente del
vehículo.
4. Ajuste el gato a la altura necesa‐ ria. Coloque el gato directamente
debajo del punto de elevación, de
modo que no pueda resbalar.
Acople la llave para ruedas y, con
el gato correctamente alineado,
gire la llave para ruedas hasta que la rueda se despegue del suelo.
5. Desenrosque las tuercas de rueda.
6. Cambie la rueda. Rueda de repuesto 3 294.
7. Enrosque las tuercas de rueda.
8. Baje el vehículo.

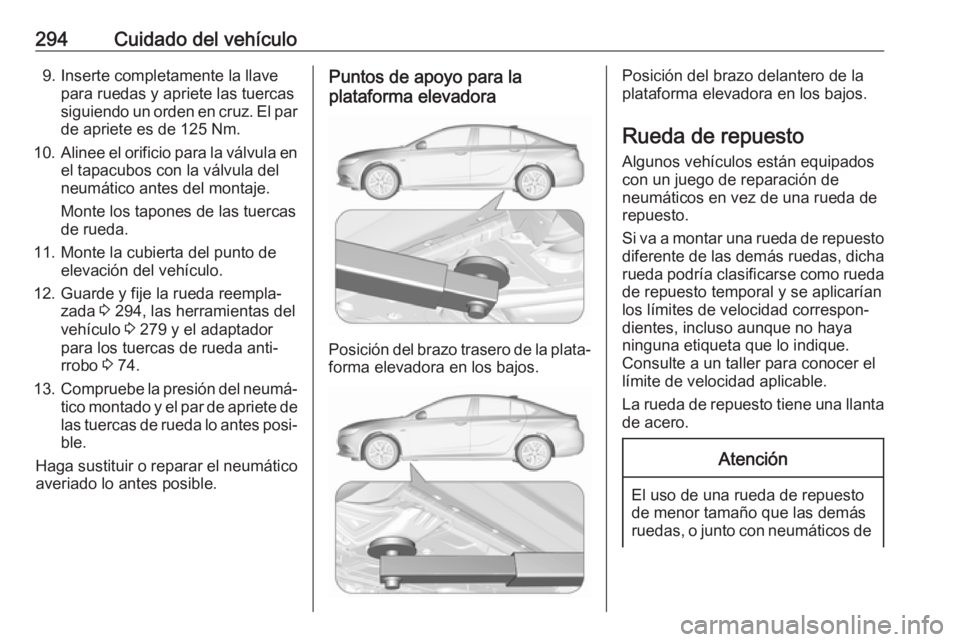

294Cuidado del vehículo9. Inserte completamente la llavepara ruedas y apriete las tuercas
siguiendo un orden en cruz. El par de apriete es de 125 Nm.
10. Alinee el orificio para la válvula en
el tapacubos con la válvula del
neumático antes del montaje.
Monte los tapones de las tuercas
de rueda.
11. Monte la cubierta del punto de elevación del vehículo.
12. Guarde y fije la rueda reempla‐ zada 3 294, las herramientas del
vehículo 3 279 y el adaptador
para los tuercas de rueda anti‐
rrobo 3 74.
13. Compruebe la presión del neumá‐
tico montado y el par de apriete de
las tuercas de rueda lo antes posi‐
ble.
Haga sustituir o reparar el neumático
averiado lo antes posible.Puntos de apoyo para la
plataforma elevadora
Posición del brazo trasero de la plata‐
forma elevadora en los bajos.
Posición del brazo delantero de la
plataforma elevadora en los bajos.
Rueda de repuesto
Algunos vehículos están equipados
con un juego de reparación de
neumáticos en vez de una rueda de
repuesto.
Si va a montar una rueda de repuesto diferente de las demás ruedas, dicha
rueda podría clasificarse como rueda
de repuesto temporal y se aplicarían
los límites de velocidad correspon‐
dientes, incluso aunque no haya
ninguna etiqueta que lo indique.
Consulte a un taller para conocer el
límite de velocidad aplicable.
La rueda de repuesto tiene una llanta de acero.Atención
El uso de una rueda de repuesto
de menor tamaño que las demás
ruedas, o junto con neumáticos de

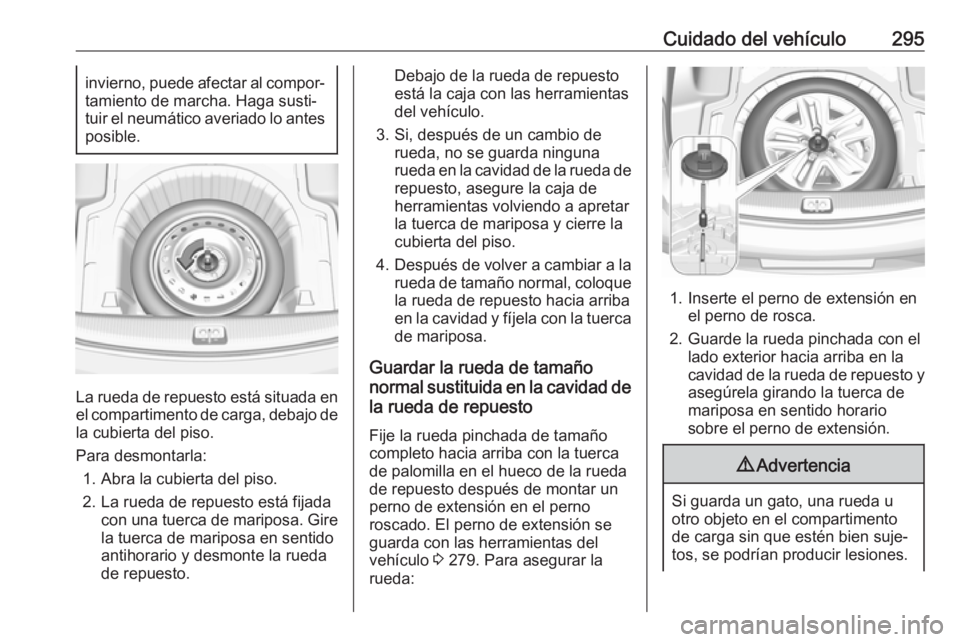

Cuidado del vehículo295invierno, puede afectar al compor‐tamiento de marcha. Haga susti‐
tuir el neumático averiado lo antes posible.
La rueda de repuesto está situada enel compartimento de carga, debajo de
la cubierta del piso.
Para desmontarla: 1. Abra la cubierta del piso.
2. La rueda de repuesto está fijada con una tuerca de mariposa. Gire
la tuerca de mariposa en sentido
antihorario y desmonte la rueda
de repuesto.
Debajo de la rueda de repuesto
está la caja con las herramientas
del vehículo.
3. Si, después de un cambio de rueda, no se guarda ninguna
rueda en la cavidad de la rueda de repuesto, asegure la caja de
herramientas volviendo a apretar
la tuerca de mariposa y cierre la
cubierta del piso.
4. Después de volver a cambiar a la
rueda de tamaño normal, coloque la rueda de repuesto hacia arriba
en la cavidad y fíjela con la tuerca de mariposa.
Guardar la rueda de tamaño
normal sustituida en la cavidad de la rueda de repuesto
Fije la rueda pinchada de tamaño
completo hacia arriba con la tuerca
de palomilla en el hueco de la rueda
de repuesto después de montar un
perno de extensión en el perno
roscado. El perno de extensión se
guarda con las herramientas del
vehículo 3 279. Para asegurar la
rueda:
1. Inserte el perno de extensión en el perno de rosca.
2. Guarde la rueda pinchada con el lado exterior hacia arriba en lacavidad de la rueda de repuesto y asegúrela girando la tuerca de
mariposa en sentido horario
sobre el perno de extensión.
9 Advertencia
Si guarda un gato, una rueda u
otro objeto en el compartimento
de carga sin que estén bien suje‐
tos, se podrían producir lesiones.

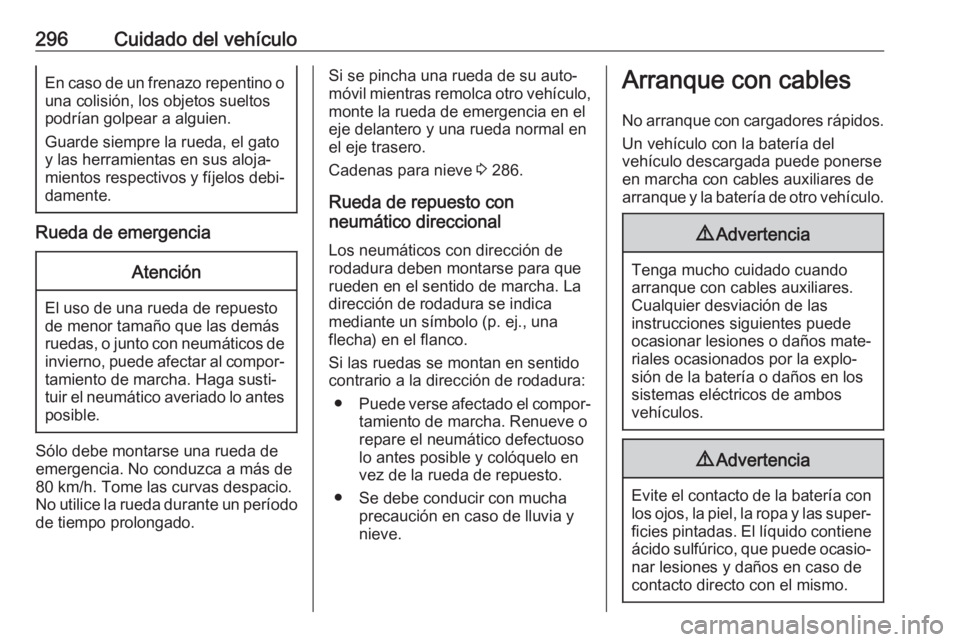

296Cuidado del vehículoEn caso de un frenazo repentino ouna colisión, los objetos sueltos
podrían golpear a alguien.
Guarde siempre la rueda, el gato
y las herramientas en sus aloja‐
mientos respectivos y fíjelos debi‐
damente.
Rueda de emergencia
Atención
El uso de una rueda de repuesto
de menor tamaño que las demás
ruedas, o junto con neumáticos de invierno, puede afectar al compor‐tamiento de marcha. Haga susti‐
tuir el neumático averiado lo antes posible.
Sólo debe montarse una rueda de
emergencia. No conduzca a más de
80 km/h. Tome las curvas despacio. No utilice la rueda durante un período de tiempo prolongado.
Si se pincha una rueda de su auto‐
móvil mientras remolca otro vehículo,
monte la rueda de emergencia en el
eje delantero y una rueda normal en
el eje trasero.
Cadenas para nieve 3 286.
Rueda de repuesto con
neumático direccional
Los neumáticos con dirección de
rodadura deben montarse para que
rueden en el sentido de marcha. La
dirección de rodadura se indica
mediante un símbolo (p. ej., una
flecha) en el flanco.
Si las ruedas se montan en sentido
contrario a la dirección de rodadura:
● Puede verse afectado el compor‐
tamiento de marcha. Renueve o
repare el neumático defectuoso
lo antes posible y colóquelo en
vez de la rueda de repuesto.
● Se debe conducir con mucha precaución en caso de lluvia y
nieve.Arranque con cables
No arranque con cargadores rápidos. Un vehículo con la batería del
vehículo descargada puede ponerse
en marcha con cables auxiliares de
arranque y la batería de otro vehículo.9 Advertencia
Tenga mucho cuidado cuando
arranque con cables auxiliares.
Cualquier desviación de las
instrucciones siguientes puede
ocasionar lesiones o daños mate‐ riales ocasionados por la explo‐sión de la batería o daños en los
sistemas eléctricos de ambos
vehículos.
9 Advertencia
Evite el contacto de la batería con
los ojos, la piel, la ropa y las super‐
ficies pintadas. El líquido contieneácido sulfúrico, que puede ocasio‐
nar lesiones y daños en caso de
contacto directo con el mismo.

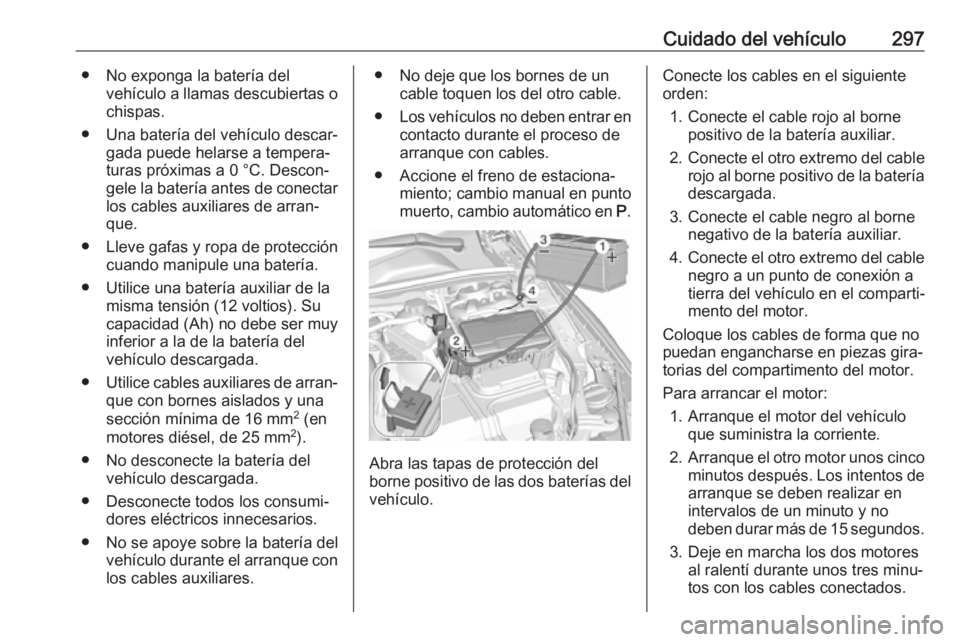

Cuidado del vehículo297● No exponga la batería delvehículo a llamas descubiertas ochispas.
● Una batería del vehículo descar‐ gada puede helarse a tempera‐
turas próximas a 0 °C. Descon‐
gele la batería antes de conectar
los cables auxiliares de arran‐
que.
● Lleve gafas y ropa de protección cuando manipule una batería.
● Utilice una batería auxiliar de la misma tensión (12 voltios). Su
capacidad (Ah) no debe ser muy
inferior a la de la batería del
vehículo descargada.
● Utilice cables auxiliares de arran‐
que con bornes aislados y una
sección mínima de 16 mm 2
(en
motores diésel, de 25 mm 2
).
● No desconecte la batería del vehículo descargada.
● Desconecte todos los consumi‐ dores eléctricos innecesarios.
● No se apoye sobre la batería del vehículo durante el arranque conlos cables auxiliares.● No deje que los bornes de un cable toquen los del otro cable.
● Los vehículos no deben entrar en
contacto durante el proceso de
arranque con cables.
● Accione el freno de estaciona‐ miento; cambio manual en puntomuerto, cambio automático en P.
Abra las tapas de protección del
borne positivo de las dos baterías del
vehículo.
Conecte los cables en el siguiente
orden:
1. Conecte el cable rojo al borne positivo de la batería auxiliar.
2. Conecte el otro extremo del cable
rojo al borne positivo de la batería descargada.
3. Conecte el cable negro al borne negativo de la batería auxiliar.
4. Conecte el otro extremo del cable
negro a un punto de conexión a
tierra del vehículo en el comparti‐
mento del motor.
Coloque los cables de forma que no puedan engancharse en piezas gira‐
torias del compartimento del motor.
Para arrancar el motor: 1. Arranque el motor del vehículo que suministra la corriente.
2. Arranque el otro motor unos cinco
minutos después. Los intentos de
arranque se deben realizar en
intervalos de un minuto y no
deben durar más de 15 segundos.
3. Deje en marcha los dos motores al ralentí durante unos tres minu‐
tos con los cables conectados.

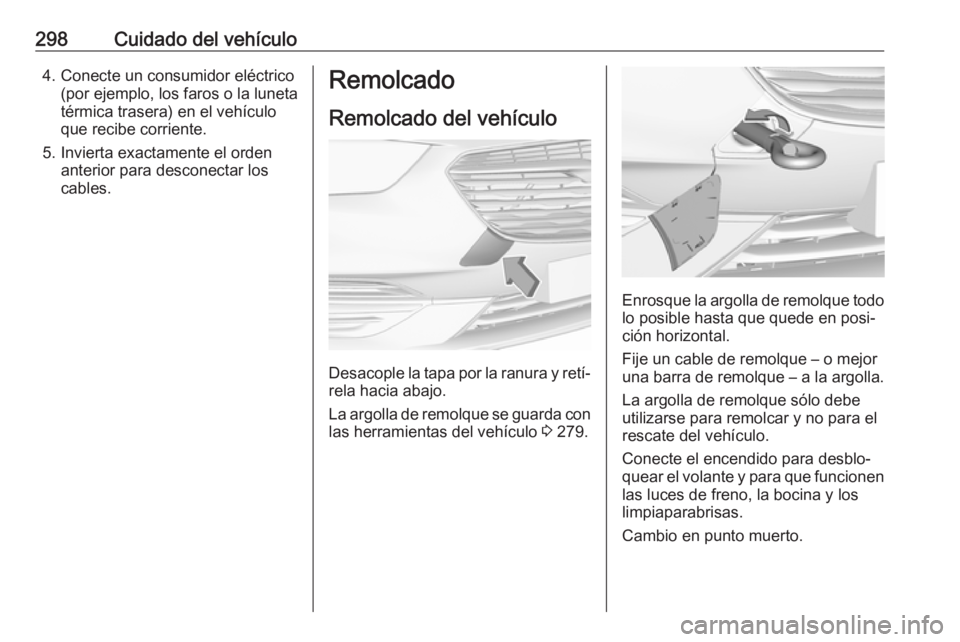

298Cuidado del vehículo4. Conecte un consumidor eléctrico(por ejemplo, los faros o la luneta
térmica trasera) en el vehículo
que recibe corriente.
5. Invierta exactamente el orden anterior para desconectar los
cables.Remolcado
Remolcado del vehículo
Desacople la tapa por la ranura y retí‐ rela hacia abajo.
La argolla de remolque se guarda con las herramientas del vehículo 3 279.
Enrosque la argolla de remolque todo
lo posible hasta que quede en posi‐
ción horizontal.
Fije un cable de remolque – o mejor
una barra de remolque – a la argolla.
La argolla de remolque sólo debe
utilizarse para remolcar y no para el
rescate del vehículo.
Conecte el encendido para desblo‐ quear el volante y para que funcionen las luces de freno, la bocina y los
limpiaparabrisas.
Cambio en punto muerto.
