OPEL INSIGNIA BREAK 2017.75 Manual de Instrucciones (in Spanish)

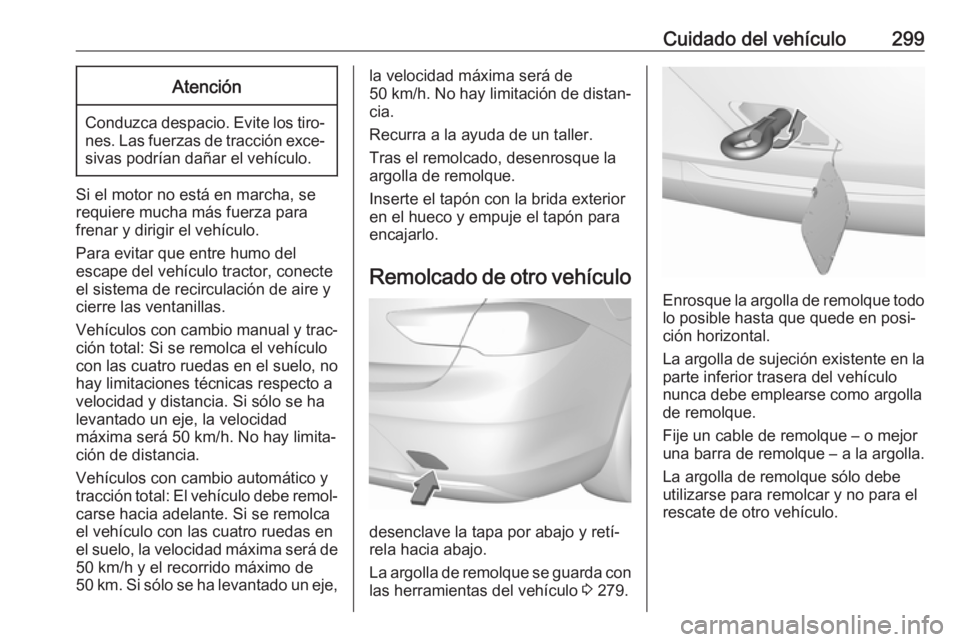

Cuidado del vehículo299Atención
Conduzca despacio. Evite los tiro‐nes. Las fuerzas de tracción exce‐sivas podrían dañar el vehículo.
Si el motor no está en marcha, se
requiere mucha más fuerza para
frenar y dirigir el vehículo.
Para evitar que entre humo del
escape del vehículo tractor, conecte
el sistema de recirculación de aire y
cierre las ventanillas.
Vehículos con cambio manual y trac‐
ción total: Si se remolca el vehículo
con las cuatro ruedas en el suelo, no
hay limitaciones técnicas respecto a
velocidad y distancia. Si sólo se ha
levantado un eje, la velocidad
máxima será 50 km/h. No hay limita‐
ción de distancia.
Vehículos con cambio automático y
tracción total: El vehículo debe remol‐ carse hacia adelante. Si se remolca
el vehículo con las cuatro ruedas en
el suelo, la velocidad máxima será de
50 km/h y el recorrido máximo de
50 km. Si sólo se ha levantado un eje,
la velocidad máxima será de
50 km/h . No hay limitación de distan‐
cia.
Recurra a la ayuda de un taller.
Tras el remolcado, desenrosque la
argolla de remolque.
Inserte el tapón con la brida exterior
en el hueco y empuje el tapón para
encajarlo.
Remolcado de otro vehículo
desenclave la tapa por abajo y retí‐
rela hacia abajo.
La argolla de remolque se guarda con las herramientas del vehículo 3 279.
Enrosque la argolla de remolque todo
lo posible hasta que quede en posi‐
ción horizontal.
La argolla de sujeción existente en la
parte inferior trasera del vehículo
nunca debe emplearse como argolla
de remolque.
Fije un cable de remolque – o mejor
una barra de remolque – a la argolla.
La argolla de remolque sólo debe
utilizarse para remolcar y no para el
rescate de otro vehículo.

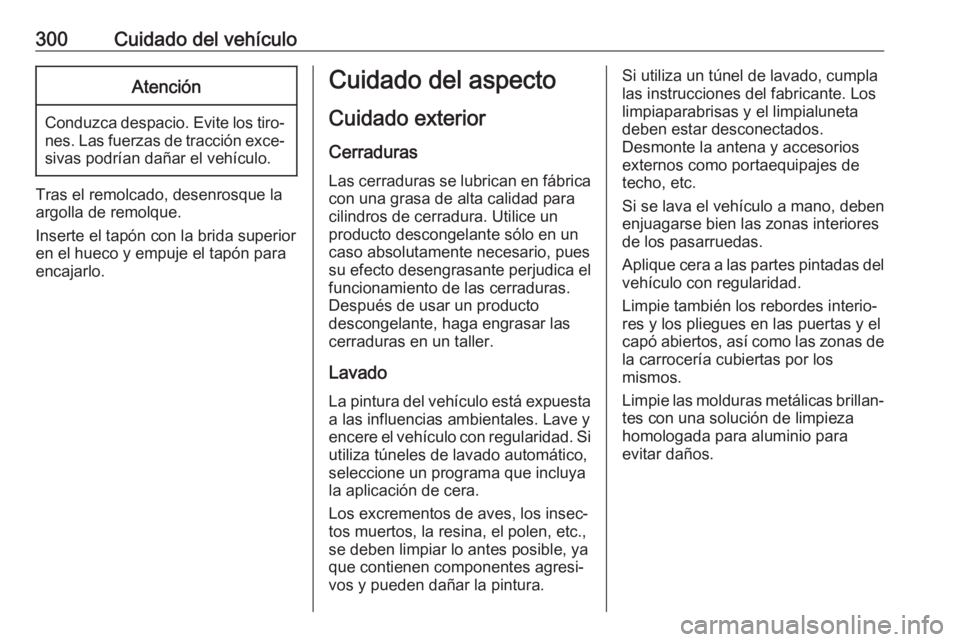

300Cuidado del vehículoAtención
Conduzca despacio. Evite los tiro‐nes. Las fuerzas de tracción exce‐sivas podrían dañar el vehículo.
Tras el remolcado, desenrosque la
argolla de remolque.
Inserte el tapón con la brida superior
en el hueco y empuje el tapón para
encajarlo.
Cuidado del aspecto
Cuidado exterior
Cerraduras Las cerraduras se lubrican en fábrica
con una grasa de alta calidad para
cilindros de cerradura. Utilice un
producto descongelante sólo en un
caso absolutamente necesario, pues su efecto desengrasante perjudica el
funcionamiento de las cerraduras.
Después de usar un producto
descongelante, haga engrasar las
cerraduras en un taller.
Lavado La pintura del vehículo está expuestaa las influencias ambientales. Lave y
encere el vehículo con regularidad. Si
utiliza túneles de lavado automático,
seleccione un programa que incluya
la aplicación de cera.
Los excrementos de aves, los insec‐ tos muertos, la resina, el polen, etc.,
se deben limpiar lo antes posible, ya
que contienen componentes agresi‐
vos y pueden dañar la pintura.Si utiliza un túnel de lavado, cumpla
las instrucciones del fabricante. Los
limpiaparabrisas y el limpialuneta
deben estar desconectados.
Desmonte la antena y accesorios
externos como portaequipajes de
techo, etc.
Si se lava el vehículo a mano, deben
enjuagarse bien las zonas interiores
de los pasarruedas.
Aplique cera a las partes pintadas del
vehículo con regularidad.
Limpie también los rebordes interio‐
res y los pliegues en las puertas y el
capó abiertos, así como las zonas de la carrocería cubiertas por los
mismos.
Limpie las molduras metálicas brillan‐ tes con una solución de limpiezahomologada para aluminio para
evitar daños.

Cuidado del vehículo301Atención
Utilice siempre un producto limpia‐dor con un pH entre
cuatro y nueve.
No utilice productos limpiadores
sobre superficies calientes.
No limpie el compartimento del motor
con chorro de vapor o aparatos de alta presión.
Enjuague bien el vehículo y frótelo
con una gamuza. Enjuague la
gamuza con frecuencia. Utilice gamu‐
zas distintas para las superficies
pintadas y para los cristales; los
restos de cera en los cristales dificul‐ tan la visibilidad.
Haga engrasar las bisagras de todas
las puertas en un taller.
No utilice objetos duros para eliminar manchas de alquitrán. Utilice spray
para eliminar alquitrán de las superfi‐ cies pintadas.
Luces exteriores
Las tapas de los faros y de otras luces
son de plástico. No utilice productos
abrasivos o cáusticos; no utilice un
rascador de hielo ni los limpie en
seco.
Abrillantado y encerado Encere el vehículo con regularidad (a
más tardar, cuando el agua no
resbale formando perlas). En caso
contrario, la pintura se reseca.
Sólo es necesario abrillantar la
pintura si ésta tiene adheridas
sustancias sólidas o si se ha puesto
mate y tiene mal aspecto.
El abrillantado con silicona forma una película protectora, con lo que no es
necesario encerar.
Las partes de plástico de la carroce‐
ría no se deben tratar con cera ni abri‐
llantadores.
Cristales de ventanillas y
escobillas de los limpiaparabrisas
Utilice un paño suave que no suelte
pelusas o una gamuza con limpiacris‐ tales y quitainsectos.Al limpiar la ventanilla trasera desde
el interior, limpie siempre en paralelo
al elemento calefactante para evitar
daños.
Para retirar el hielo manualmente, se
debe utilizar un rascador de hielo de
filo agudo. Presione el rascador
firmemente contra el cristal para que
no quede suciedad debajo del mismo que pueda rayar el cristal.
Si las escobillas dejan rastros,
pueden limpiarse con un paño suave
y limpiacristales.
Elimine los restos de suciedad de las
escobillas de los limpiaparabrisas
manchadas con ayuda de un limpia‐
dor de ventanas y un paño. Asegú‐
rese también de eliminar cualquier
resto como cera, restos de insectos y similares de la ventana.
Los restos de hielo, la contaminación
y el uso continuo del limpiaparabrisas con los cristales secos dañarán o
incluso destruirán las escobillas.

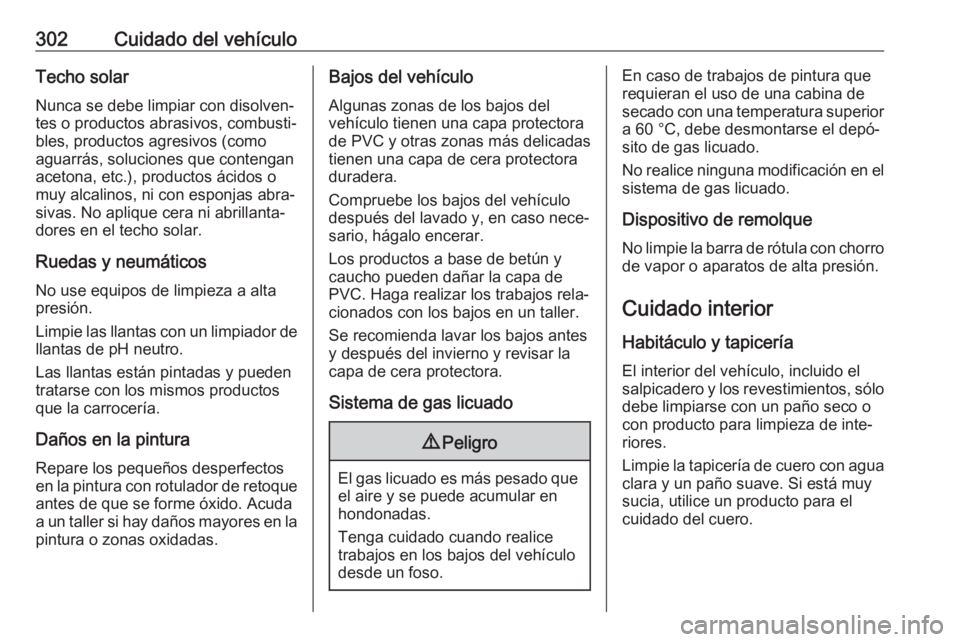

302Cuidado del vehículoTecho solarNunca se debe limpiar con disolven‐
tes o productos abrasivos, combusti‐
bles, productos agresivos (como
aguarrás, soluciones que contengan
acetona, etc.), productos ácidos o
muy alcalinos, ni con esponjas abra‐
sivas. No aplique cera ni abrillanta‐
dores en el techo solar.
Ruedas y neumáticos No use equipos de limpieza a alta
presión.
Limpie las llantas con un limpiador de llantas de pH neutro.
Las llantas están pintadas y pueden
tratarse con los mismos productos
que la carrocería.
Daños en la pintura
Repare los pequeños desperfectos en la pintura con rotulador de retoque antes de que se forme óxido. Acuda
a un taller si hay daños mayores en la
pintura o zonas oxidadas.Bajos del vehículo
Algunas zonas de los bajos del
vehículo tienen una capa protectora
de PVC y otras zonas más delicadas
tienen una capa de cera protectora
duradera.
Compruebe los bajos del vehículo
después del lavado y, en caso nece‐
sario, hágalo encerar.
Los productos a base de betún y
caucho pueden dañar la capa de
PVC. Haga realizar los trabajos rela‐
cionados con los bajos en un taller.
Se recomienda lavar los bajos antes
y después del invierno y revisar la
capa de cera protectora.
Sistema de gas licuado9 Peligro
El gas licuado es más pesado que
el aire y se puede acumular en
hondonadas.
Tenga cuidado cuando realice
trabajos en los bajos del vehículo
desde un foso.
En caso de trabajos de pintura que
requieran el uso de una cabina de
secado con una temperatura superior
a 60 °C, debe desmontarse el depó‐
sito de gas licuado.
No realice ninguna modificación en el
sistema de gas licuado.
Dispositivo de remolque No limpie la barra de rótula con chorro
de vapor o aparatos de alta presión.
Cuidado interior Habitáculo y tapicería
El interior del vehículo, incluido el
salpicadero y los revestimientos, sólo
debe limpiarse con un paño seco o con producto para limpieza de inte‐
riores.
Limpie la tapicería de cuero con agua clara y un paño suave. Si está muy
sucia, utilice un producto para el
cuidado del cuero.

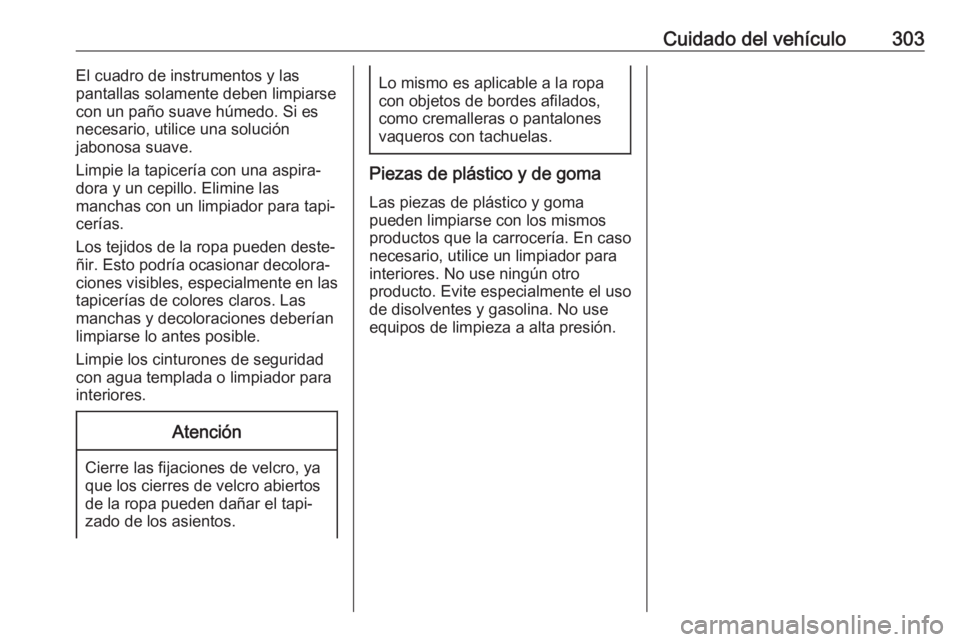

Cuidado del vehículo303El cuadro de instrumentos y las
pantallas solamente deben limpiarse con un paño suave húmedo. Si es
necesario, utilice una solución
jabonosa suave.
Limpie la tapicería con una aspira‐
dora y un cepillo. Elimine las
manchas con un limpiador para tapi‐
cerías.
Los tejidos de la ropa pueden deste‐
ñir. Esto podría ocasionar decolora‐
ciones visibles, especialmente en las
tapicerías de colores claros. Las
manchas y decoloraciones deberían
limpiarse lo antes posible.
Limpie los cinturones de seguridad
con agua templada o limpiador para
interiores.Atención
Cierre las fijaciones de velcro, ya
que los cierres de velcro abiertos de la ropa pueden dañar el tapi‐
zado de los asientos.
Lo mismo es aplicable a la ropa
con objetos de bordes afilados,
como cremalleras o pantalones
vaqueros con tachuelas.
Piezas de plástico y de goma
Las piezas de plástico y goma
pueden limpiarse con los mismos
productos que la carrocería. En caso
necesario, utilice un limpiador para
interiores. No use ningún otro
producto. Evite especialmente el uso
de disolventes y gasolina. No use
equipos de limpieza a alta presión.

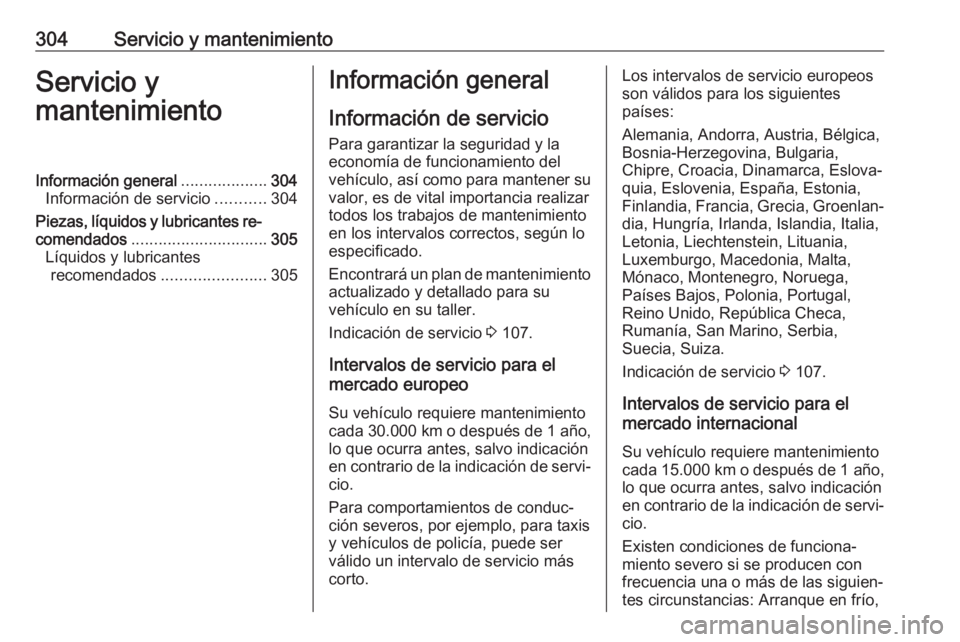

304Servicio y mantenimientoServicio y
mantenimientoInformación general ...................304
Información de servicio ...........304
Piezas, líquidos y lubricantes re‐
comendados .............................. 305
Líquidos y lubricantes recomendados ....................... 305Información general
Información de servicio
Para garantizar la seguridad y la
economía de funcionamiento del
vehículo, así como para mantener su
valor, es de vital importancia realizar
todos los trabajos de mantenimiento
en los intervalos correctos, según lo
especificado.
Encontrará un plan de mantenimiento actualizado y detallado para su
vehículo en su taller.
Indicación de servicio 3 107.
Intervalos de servicio para el
mercado europeo
Su vehículo requiere mantenimiento
cada 30.000 km o después de 1 año,
lo que ocurra antes, salvo indicación
en contrario de la indicación de servi‐ cio.
Para comportamientos de conduc‐
ción severos, por ejemplo, para taxis
y vehículos de policía, puede ser
válido un intervalo de servicio más
corto.Los intervalos de servicio europeos
son válidos para los siguientes
países:
Alemania, Andorra, Austria, Bélgica,
Bosnia-Herzegovina, Bulgaria,
Chipre, Croacia, Dinamarca, Eslova‐
quia, Eslovenia, España, Estonia,
Finlandia, Francia, Grecia, Groenlan‐
dia, Hungría, Irlanda, Islandia, Italia,
Letonia, Liechtenstein, Lituania,
Luxemburgo, Macedonia, Malta,
Mónaco, Montenegro, Noruega,
Países Bajos, Polonia, Portugal,
Reino Unido, República Checa,
Rumanía, San Marino, Serbia,
Suecia, Suiza.
Indicación de servicio 3 107.
Intervalos de servicio para el
mercado internacional
Su vehículo requiere mantenimiento
cada 15.000 km o después de 1 año,
lo que ocurra antes, salvo indicación
en contrario de la indicación de servi‐
cio.
Existen condiciones de funciona‐
miento severo si se producen con
frecuencia una o más de las siguien‐
tes circunstancias: Arranque en frío,

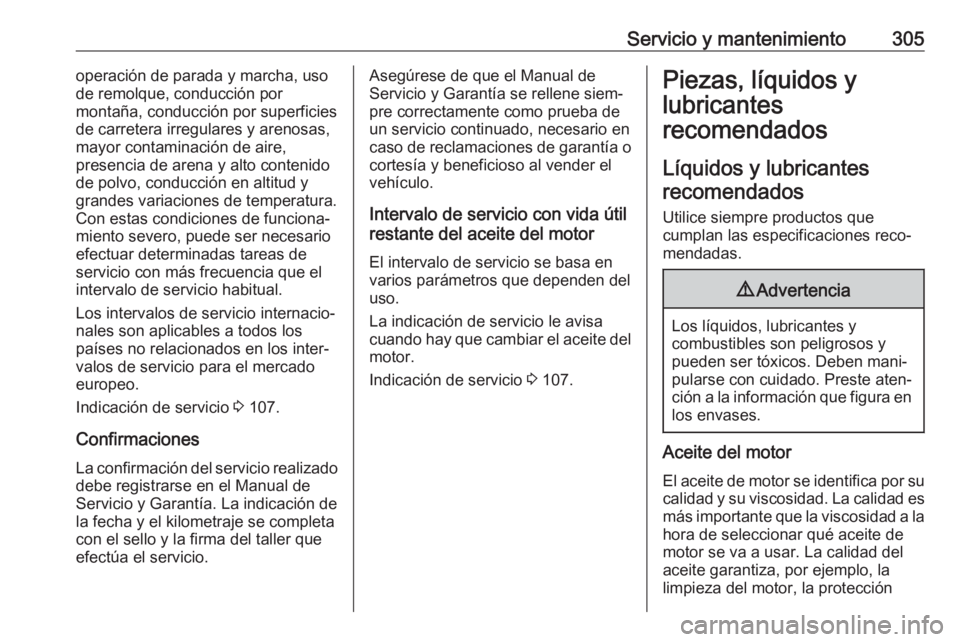

Servicio y mantenimiento305operación de parada y marcha, usode remolque, conducción por
montaña, conducción por superficies de carretera irregulares y arenosas,
mayor contaminación de aire,
presencia de arena y alto contenido
de polvo, conducción en altitud y
grandes variaciones de temperatura.
Con estas condiciones de funciona‐
miento severo, puede ser necesario
efectuar determinadas tareas de
servicio con más frecuencia que el
intervalo de servicio habitual.
Los intervalos de servicio internacio‐
nales son aplicables a todos los
países no relacionados en los inter‐
valos de servicio para el mercado
europeo.
Indicación de servicio 3 107.
Confirmaciones
La confirmación del servicio realizado debe registrarse en el Manual de
Servicio y Garantía. La indicación de
la fecha y el kilometraje se completa
con el sello y la firma del taller que
efectúa el servicio.Asegúrese de que el Manual de
Servicio y Garantía se rellene siem‐
pre correctamente como prueba de
un servicio continuado, necesario en
caso de reclamaciones de garantía o
cortesía y beneficioso al vender el
vehículo.
Intervalo de servicio con vida útil
restante del aceite del motor
El intervalo de servicio se basa en varios parámetros que dependen del
uso.
La indicación de servicio le avisa
cuando hay que cambiar el aceite del motor.
Indicación de servicio 3 107.Piezas, líquidos y
lubricantes
recomendados
Líquidos y lubricantes recomendados
Utilice siempre productos que
cumplan las especificaciones reco‐
mendadas.9 Advertencia
Los líquidos, lubricantes y
combustibles son peligrosos y
pueden ser tóxicos. Deben mani‐ pularse con cuidado. Preste aten‐
ción a la información que figura en
los envases.
Aceite del motor
El aceite de motor se identifica por su calidad y su viscosidad. La calidad es
más importante que la viscosidad a la
hora de seleccionar qué aceite de
motor se va a usar. La calidad del
aceite garantiza, por ejemplo, la
limpieza del motor, la protección

306Servicio y mantenimientocontra el desgaste y el control del
envejecimiento del aceite, mientras
que el grado de viscosidad informa
sobre la fluidez del aceite en función
de la temperatura.
Dexos es la calidad de aceite más
reciente y ofrece una protección
óptima para motores de gasolina y
diésel. Si no está disponible, deben
utilizarse aceites de motor de las
otras calidades indicadas. Las reco‐
mendaciones para los motores de
gasolina también son válidas para los motores de gas natural comprimido
(CNG), gas licuado del petróleo
(GLP) y etanol (E85).
Seleccione el aceite de motor apro‐
piado basándose en su calidad y en
la temperatura ambiente mínima
3 310.
Reposición del aceite de motor
Se pueden mezclar aceites de motor
de diferentes fabricantes y marcas,
siempre que cumplan los requisitos
de calidad y viscosidad del aceite de motor.Se prohíbe el uso de aceite de motor
con calidad ACEA A1/B1 o A5/B5 solamente, ya que se pueden ocasio‐
nar daños en el motor a largo plazo
en determinadas condiciones de
funcionamiento.
Seleccione el aceite de motor apro‐
piado basándose en su calidad y en
la temperatura ambiente mínima
3 310.
Aditivos adicionales para el aceite de motor
El uso de aditivos para el aceite de motor podría causar daños y anular la garantía.
Grados de viscosidad del aceite de
motor
El grado de viscosidad SAE informa
sobre la fluidez del aceite.
El aceite multigrado se identifica
mediante dos cifras, por ejemplo,
SAE 5W-30. La primera cifra, seguida
por una W, indica la viscosidad a
bajas temperaturas y la segunda cifra
indica la viscosidad a altas tempera‐
turas.Seleccione el grado de viscosidad
apropiado en función de la tempera‐
tura ambiente mínima 3 310.
Todos los grados de viscosidad reco‐
mendados son adecuados para
temperaturas ambiente altas.
Refrigerante y anticongelante Utilice sólo refrigerante de larga dura‐
ción (LLC) biodegradable homolo‐
gado para el vehículo. Recurra a un
taller.
El sistema viene de fábrica lleno de
refrigerante diseñado para proteger contra la corrosión y la congelaciónhasta unos -28 °C. En regiones frías
con temperaturas muy bajas, el refri‐
gerante de fábrica protege hasta
unos -37 °C. Esta concentración
debe mantenerse durante todo el
año. El uso de aditivos para el refri‐
gerante, destinados a ofrecer protec‐ ción adicional contra la corrosión o asellar fugas menores, puede causar
problemas de funcionamiento. El
fabricante no se hace responsable de
las consecuencias del uso de aditivos
para el refrigerante.

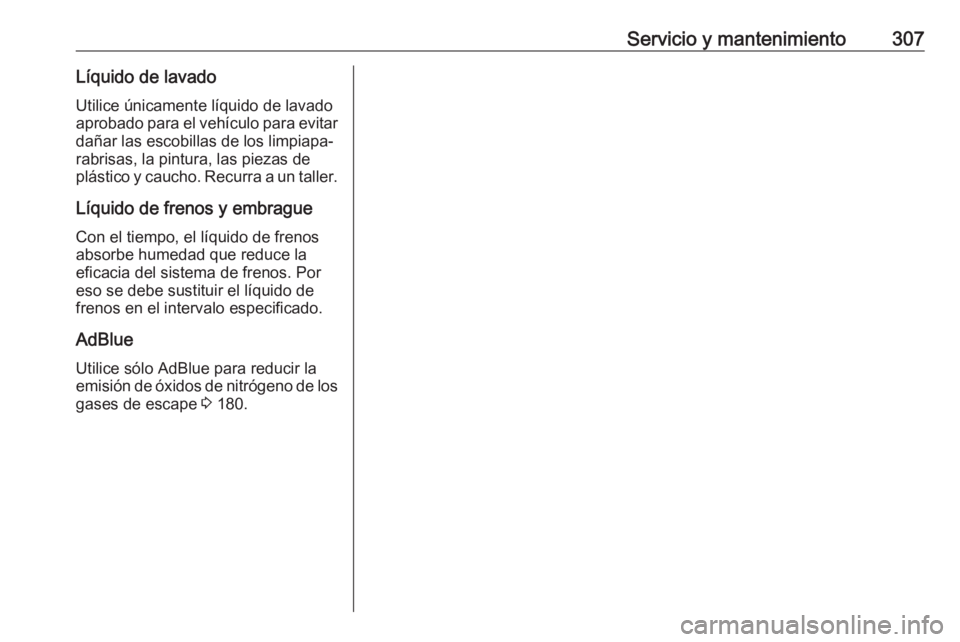

Servicio y mantenimiento307Líquido de lavadoUtilice únicamente líquido de lavado
aprobado para el vehículo para evitar dañar las escobillas de los limpiapa‐
rabrisas, la pintura, las piezas de
plástico y caucho. Recurra a un taller.
Líquido de frenos y embrague Con el tiempo, el líquido de frenos
absorbe humedad que reduce la
eficacia del sistema de frenos. Por
eso se debe sustituir el líquido de
frenos en el intervalo especificado.
AdBlue
Utilice sólo AdBlue para reducir la
emisión de óxidos de nitrógeno de los gases de escape 3 180.

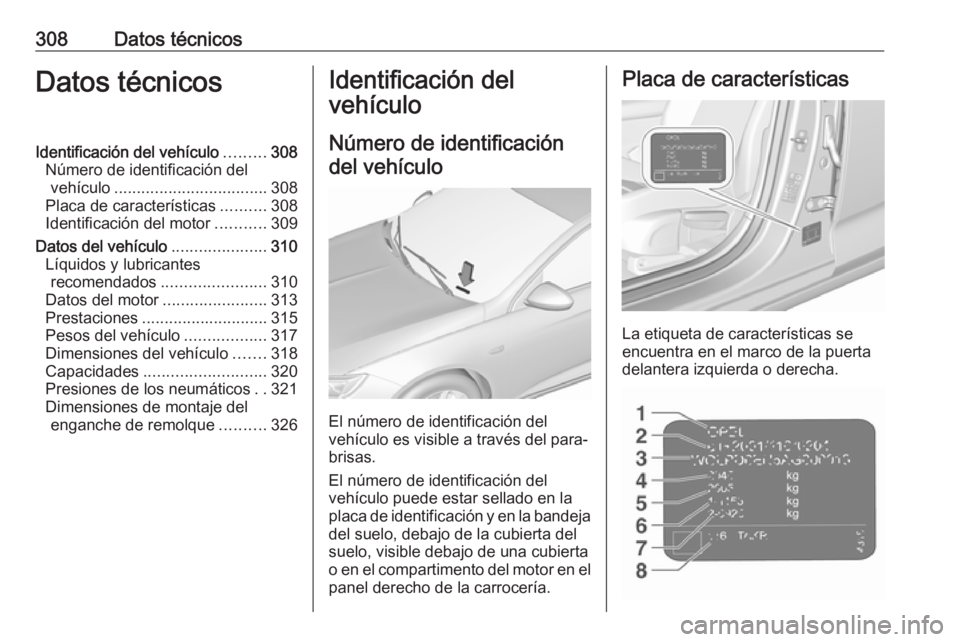

308Datos técnicosDatos técnicosIdentificación del vehículo.........308
Número de identificación del vehículo .................................. 308
Placa de características ..........308
Identificación del motor ...........309
Datos del vehículo .....................310
Líquidos y lubricantes recomendados ....................... 310
Datos del motor .......................313
Prestaciones ............................ 315
Pesos del vehículo ..................317
Dimensiones del vehículo .......318
Capacidades ........................... 320
Presiones de los neumáticos ..321
Dimensiones de montaje del enganche de remolque ..........326Identificación del
vehículo
Número de identificación del vehículo
El número de identificación del
vehículo es visible a través del para‐ brisas.
El número de identificación del
vehículo puede estar sellado en la
placa de identificación y en la bandeja del suelo, debajo de la cubierta del
suelo, visible debajo de una cubierta
o en el compartimento del motor en el panel derecho de la carrocería.
Placa de características
La etiqueta de características se
encuentra en el marco de la puerta
delantera izquierda o derecha.
