OPEL INSIGNIA BREAK 2017.75 Manuale di uso e manutenzione (in Italian)
Manufacturer: OPEL, Model Year: 2017.75, Model line: INSIGNIA BREAK, Model: OPEL INSIGNIA BREAK 2017.75Pages: 341, PDF Dimensioni: 9.15 MB

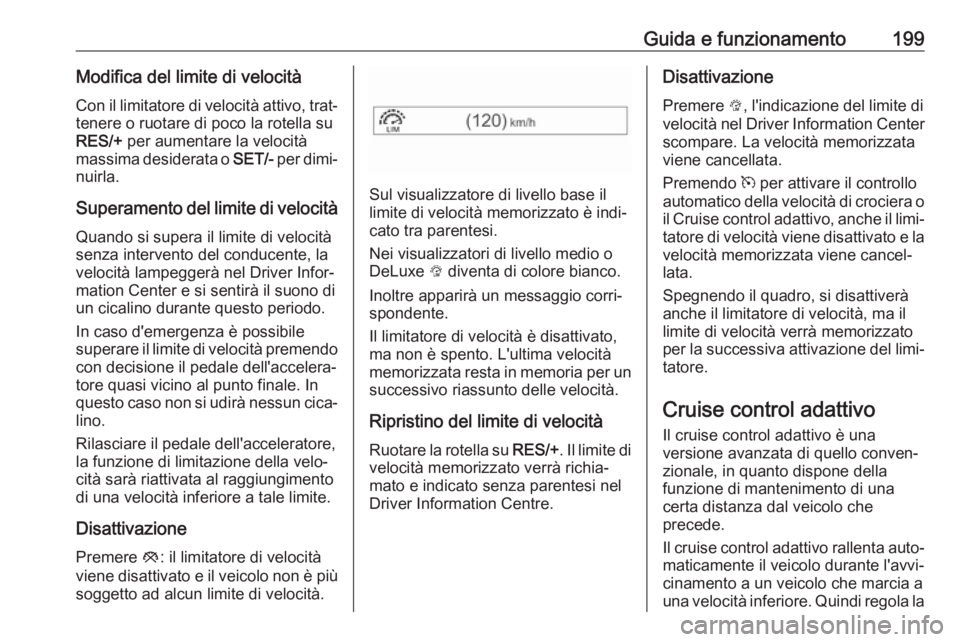

Page 201 of 341

Guida e funzionamento199Modifica del limite di velocitàCon il limitatore di velocità attivo, trat‐
tenere o ruotare di poco la rotella su
RES/+ per aumentare la velocità
massima desiderata o SET/- per dimi‐
nuirla.
Superamento del limite di velocità Quando si supera il limite di velocità
senza intervento del conducente, la
velocità lampeggerà nel Driver Infor‐
mation Center e si sentirà il suono diun cicalino durante questo periodo.
In caso d'emergenza è possibile
superare il limite di velocità premendo con decisione il pedale dell'accelera‐
tore quasi vicino al punto finale. In
questo caso non si udirà nessun cica‐
lino.
Rilasciare il pedale dell'acceleratore,
la funzione di limitazione della velo‐
cità sarà riattivata al raggiungimento
di una velocità inferiore a tale limite.
Disattivazione Premere y: il limitatore di velocità
viene disattivato e il veicolo non è più
soggetto ad alcun limite di velocità.
Sul visualizzatore di livello base il
limite di velocità memorizzato è indi‐
cato tra parentesi.
Nei visualizzatori di livello medio o
DeLuxe L diventa di colore bianco.
Inoltre apparirà un messaggio corri‐
spondente.
Il limitatore di velocità è disattivato,
ma non è spento. L'ultima velocità memorizzata resta in memoria per un successivo riassunto delle velocità.
Ripristino del limite di velocità Ruotare la rotella su RES/+. Il limite di
velocità memorizzato verrà richia‐
mato e indicato senza parentesi nel Driver Information Centre.
Disattivazione
Premere L, l'indicazione del limite di
velocità nel Driver Information Center scompare. La velocità memorizzata
viene cancellata.
Premendo m per attivare il controllo
automatico della velocità di crociera o
il Cruise control adattivo, anche il limi‐
tatore di velocità viene disattivato e la velocità memorizzata viene cancel‐
lata.
Spegnendo il quadro, si disattiverà
anche il limitatore di velocità, ma il
limite di velocità verrà memorizzato
per la successiva attivazione del limi‐
tatore.
Cruise control adattivo
Il cruise control adattivo è una
versione avanzata di quello conven‐
zionale, in quanto dispone della
funzione di mantenimento di una
certa distanza dal veicolo che
precede.
Il cruise control adattivo rallenta auto‐
maticamente il veicolo durante l'avvi‐
cinamento a un veicolo che marcia a
una velocità inferiore. Quindi regola la

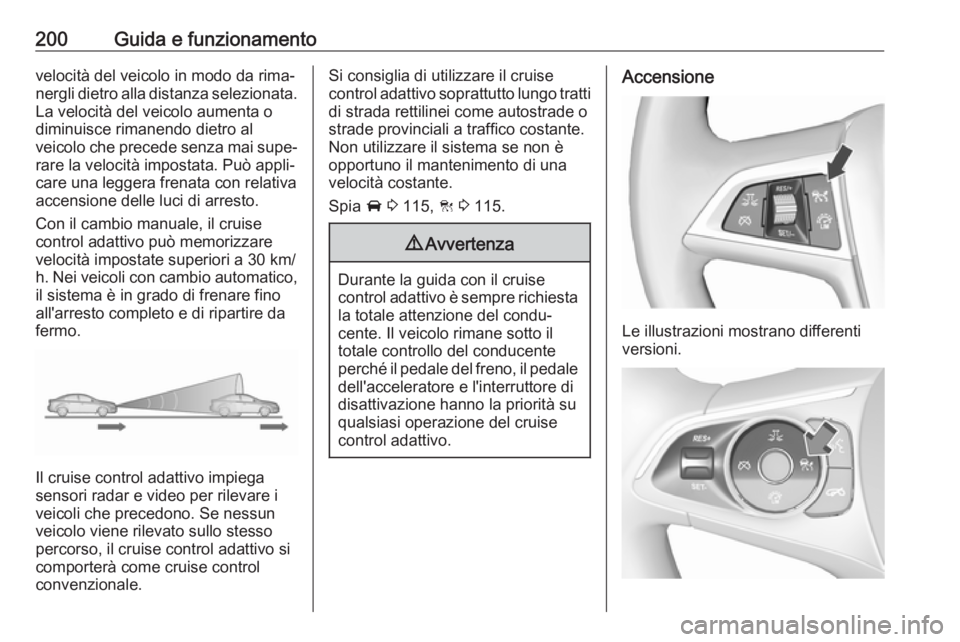

Page 202 of 341

200Guida e funzionamentovelocità del veicolo in modo da rima‐
nergli dietro alla distanza selezionata. La velocità del veicolo aumenta o
diminuisce rimanendo dietro al
veicolo che precede senza mai supe‐ rare la velocità impostata. Può appli‐care una leggera frenata con relativa
accensione delle luci di arresto.
Con il cambio manuale, il cruise
control adattivo può memorizzare
velocità impostate superiori a 30 km/
h. Nei veicoli con cambio automatico, il sistema è in grado di frenare fino
all'arresto completo e di ripartire da
fermo.
Il cruise control adattivo impiega
sensori radar e video per rilevare i
veicoli che precedono. Se nessun
veicolo viene rilevato sullo stesso
percorso, il cruise control adattivo si
comporterà come cruise control
convenzionale.
Si consiglia di utilizzare il cruise
control adattivo soprattutto lungo tratti
di strada rettilinei come autostrade o
strade provinciali a traffico costante.
Non utilizzare il sistema se non è opportuno il mantenimento di una
velocità costante.
Spia A 3 115, C 3 115.9 Avvertenza
Durante la guida con il cruise
control adattivo è sempre richiesta la totale attenzione del condu‐
cente. Il veicolo rimane sotto il
totale controllo del conducente
perché il pedale del freno, il pedale dell'acceleratore e l'interruttore di
disattivazione hanno la priorità su
qualsiasi operazione del cruise
control adattivo.
Accensione
Le illustrazioni mostrano differenti
versioni.

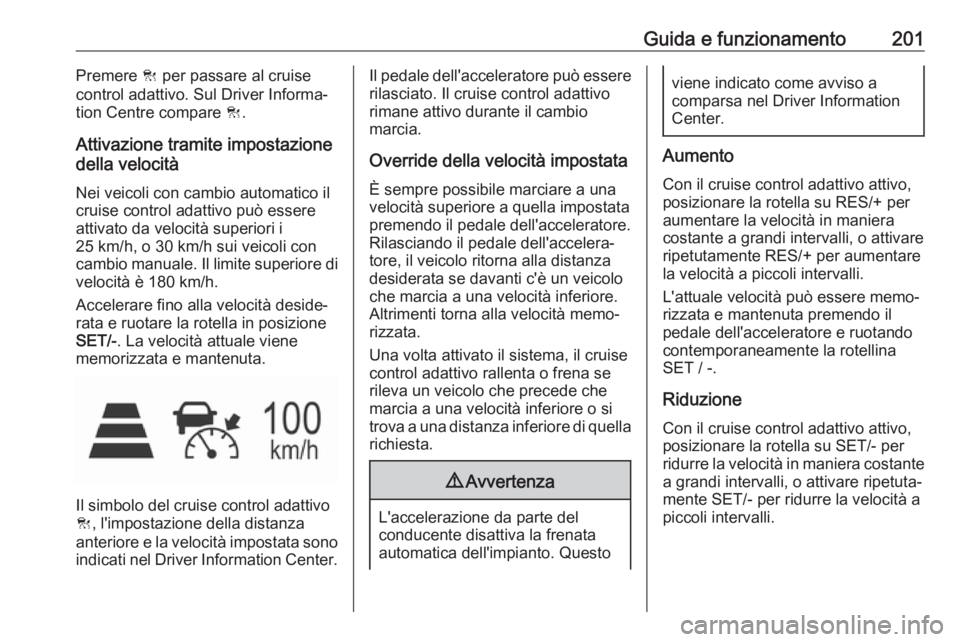

Page 203 of 341

Guida e funzionamento201Premere C per passare al cruise
control adattivo. Sul Driver Informa‐
tion Centre compare C.
Attivazione tramite impostazione
della velocità
Nei veicoli con cambio automatico il
cruise control adattivo può essere attivato da velocità superiori i
25 km/h, o 30 km/h sui veicoli con
cambio manuale. Il limite superiore di
velocità è 180 km/h.
Accelerare fino alla velocità deside‐
rata e ruotare la rotella in posizione
SET/- . La velocità attuale viene
memorizzata e mantenuta.
Il simbolo del cruise control adattivo
C , l'impostazione della distanza
anteriore e la velocità impostata sono
indicati nel Driver Information Center.
Il pedale dell'acceleratore può essere rilasciato. Il cruise control adattivo
rimane attivo durante il cambio
marcia.
Override della velocità impostata
È sempre possibile marciare a una
velocità superiore a quella impostata premendo il pedale dell'acceleratore.Rilasciando il pedale dell'accelera‐
tore, il veicolo ritorna alla distanza
desiderata se davanti c'è un veicolo
che marcia a una velocità inferiore.
Altrimenti torna alla velocità memo‐
rizzata.
Una volta attivato il sistema, il cruise
control adattivo rallenta o frena se
rileva un veicolo che precede che
marcia a una velocità inferiore o si
trova a una distanza inferiore di quella
richiesta.9 Avvertenza
L'accelerazione da parte del
conducente disattiva la frenata
automatica dell'impianto. Questo
viene indicato come avviso a
comparsa nel Driver Information
Center.
Aumento
Con il cruise control adattivo attivo,
posizionare la rotella su RES/+ per
aumentare la velocità in maniera
costante a grandi intervalli, o attivare
ripetutamente RES/+ per aumentare
la velocità a piccoli intervalli.
L'attuale velocità può essere memo‐
rizzata e mantenuta premendo il
pedale dell'acceleratore e ruotando
contemporaneamente la rotellina
SET / -.
Riduzione
Con il cruise control adattivo attivo,
posizionare la rotella su SET/- per
ridurre la velocità in maniera costante
a grandi intervalli, o attivare ripetuta‐
mente SET/- per ridurre la velocità a
piccoli intervalli.

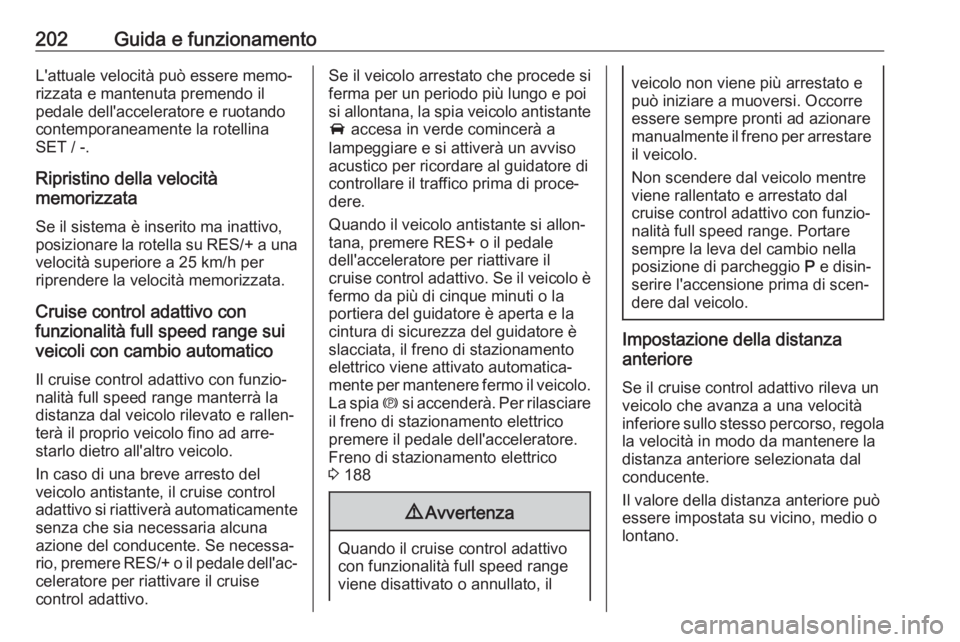

Page 204 of 341

202Guida e funzionamentoL'attuale velocità può essere memo‐
rizzata e mantenuta premendo il
pedale dell'acceleratore e ruotando
contemporaneamente la rotellina
SET / -.
Ripristino della velocità
memorizzata
Se il sistema è inserito ma inattivo,posizionare la rotella su RES/+ a una
velocità superiore a 25 km/h per
riprendere la velocità memorizzata.
Cruise control adattivo con
funzionalità full speed range sui
veicoli con cambio automatico
Il cruise control adattivo con funzio‐ nalità full speed range manterrà la
distanza dal veicolo rilevato e rallen‐
terà il proprio veicolo fino ad arre‐
starlo dietro all'altro veicolo.
In caso di una breve arresto del
veicolo antistante, il cruise control
adattivo si riattiverà automaticamente
senza che sia necessaria alcuna
azione del conducente. Se necessa‐
rio, premere RES/+ o il pedale dell'ac‐ celeratore per riattivare il cruise
control adattivo.Se il veicolo arrestato che procede si
ferma per un periodo più lungo e poi
si allontana, la spia veicolo antistante
A accesa in verde comincerà a
lampeggiare e si attiverà un avviso
acustico per ricordare al guidatore di controllare il traffico prima di proce‐
dere.
Quando il veicolo antistante si allon‐ tana, premere RES+ o il pedale
dell'acceleratore per riattivare il
cruise control adattivo. Se il veicolo è fermo da più di cinque minuti o la
portiera del guidatore è aperta e la cintura di sicurezza del guidatore èslacciata, il freno di stazionamento
elettrico viene attivato automatica‐ mente per mantenere fermo il veicolo. La spia m si accenderà. Per rilasciare
il freno di stazionamento elettrico
premere il pedale dell'acceleratore.
Freno di stazionamento elettrico
3 1889 Avvertenza
Quando il cruise control adattivo
con funzionalità full speed range
viene disattivato o annullato, il
veicolo non viene più arrestato e
può iniziare a muoversi. Occorre
essere sempre pronti ad azionare
manualmente il freno per arrestare il veicolo.
Non scendere dal veicolo mentre
viene rallentato e arrestato dal
cruise control adattivo con funzio‐
nalità full speed range. Portare
sempre la leva del cambio nella
posizione di parcheggio P e disin‐
serire l'accensione prima di scen‐
dere dal veicolo.
Impostazione della distanza
anteriore
Se il cruise control adattivo rileva un
veicolo che avanza a una velocità
inferiore sullo stesso percorso, regola
la velocità in modo da mantenere la
distanza anteriore selezionata dal
conducente.
Il valore della distanza anteriore può
essere impostata su vicino, medio o
lontano.

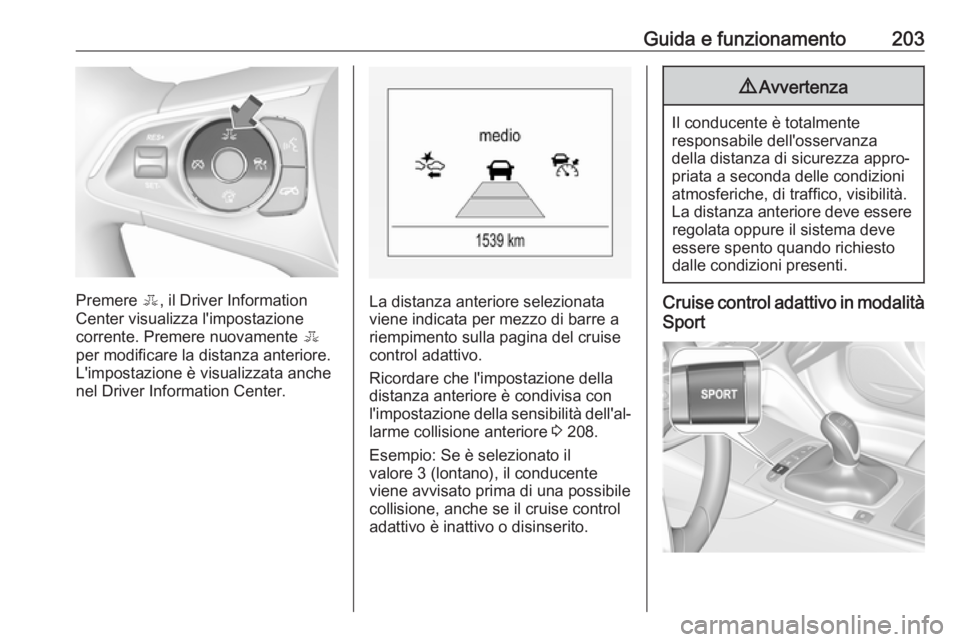

Page 205 of 341

Guida e funzionamento203
Premere E, il Driver Information
Center visualizza l'impostazione
corrente. Premere nuovamente E
per modificare la distanza anteriore.
L'impostazione è visualizzata anche
nel Driver Information Center.La distanza anteriore selezionata
viene indicata per mezzo di barre a
riempimento sulla pagina del cruise
control adattivo.
Ricordare che l'impostazione della
distanza anteriore è condivisa con
l'impostazione della sensibilità dell'al‐ larme collisione anteriore 3 208.
Esempio: Se è selezionato il
valore 3 (lontano), il conducente
viene avvisato prima di una possibile
collisione, anche se il cruise control
adattivo è inattivo o disinserito.
9 Avvertenza
Il conducente è totalmente
responsabile dell'osservanza
della distanza di sicurezza appro‐
priata a seconda delle condizioni
atmosferiche, di traffico, visibilità.
La distanza anteriore deve essere regolata oppure il sistema deve
essere spento quando richiesto
dalle condizioni presenti.
Cruise control adattivo in modalità
Sport

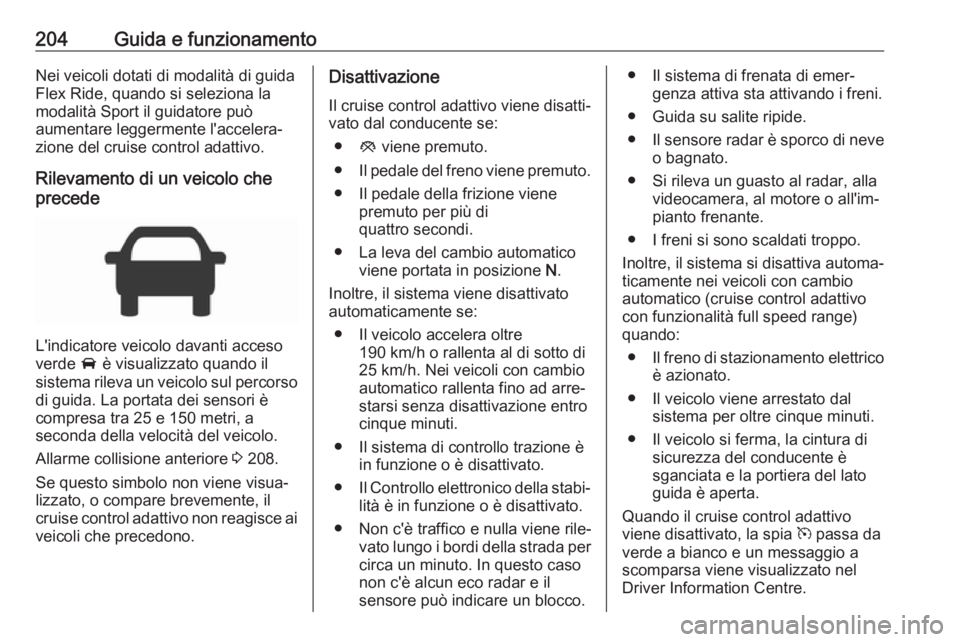

Page 206 of 341

204Guida e funzionamentoNei veicoli dotati di modalità di guida
Flex Ride, quando si seleziona la
modalità Sport il guidatore può
aumentare leggermente l'accelera‐
zione del cruise control adattivo.
Rilevamento di un veicolo che
precede
L'indicatore veicolo davanti acceso
verde A è visualizzato quando il
sistema rileva un veicolo sul percorso
di guida. La portata dei sensori è
compresa tra 25 e 150 metri, a
seconda della velocità del veicolo.
Allarme collisione anteriore 3 208.
Se questo simbolo non viene visua‐ lizzato, o compare brevemente, il
cruise control adattivo non reagisce ai
veicoli che precedono.
Disattivazione
Il cruise control adattivo viene disatti‐
vato dal conducente se:
● y viene premuto.
● Il pedale del freno viene premuto.
● Il pedale della frizione viene premuto per più di
quattro secondi.
● La leva del cambio automatico viene portata in posizione N.
Inoltre, il sistema viene disattivato
automaticamente se:
● Il veicolo accelera oltre 190 km/h o rallenta al di sotto di
25 km/h. Nei veicoli con cambio
automatico rallenta fino ad arre‐ starsi senza disattivazione entro
cinque minuti.
● Il sistema di controllo trazione è in funzione o è disattivato.
● Il Controllo elettronico della stabi‐
lità è in funzione o è disattivato.
● Non c'è traffico e nulla viene rile‐ vato lungo i bordi della strada percirca un minuto. In questo caso
non c'è alcun eco radar e il
sensore può indicare un blocco.● Il sistema di frenata di emer‐ genza attiva sta attivando i freni.
● Guida su salite ripide.
● Il sensore radar è sporco di neve
o bagnato.
● Si rileva un guasto al radar, alla videocamera, al motore o all'im‐
pianto frenante.
● I freni si sono scaldati troppo.
Inoltre, il sistema si disattiva automa‐
ticamente nei veicoli con cambio
automatico (cruise control adattivo
con funzionalità full speed range)
quando:
● Il freno di stazionamento elettrico
è azionato.
● Il veicolo viene arrestato dal sistema per oltre cinque minuti.
● Il veicolo si ferma, la cintura di sicurezza del conducente è
sganciata e la portiera del lato
guida è aperta.
Quando il cruise control adattivo
viene disattivato, la spia m passa da
verde a bianco e un messaggio a
scomparsa viene visualizzato nel
Driver Information Centre.
Page 207 of 341

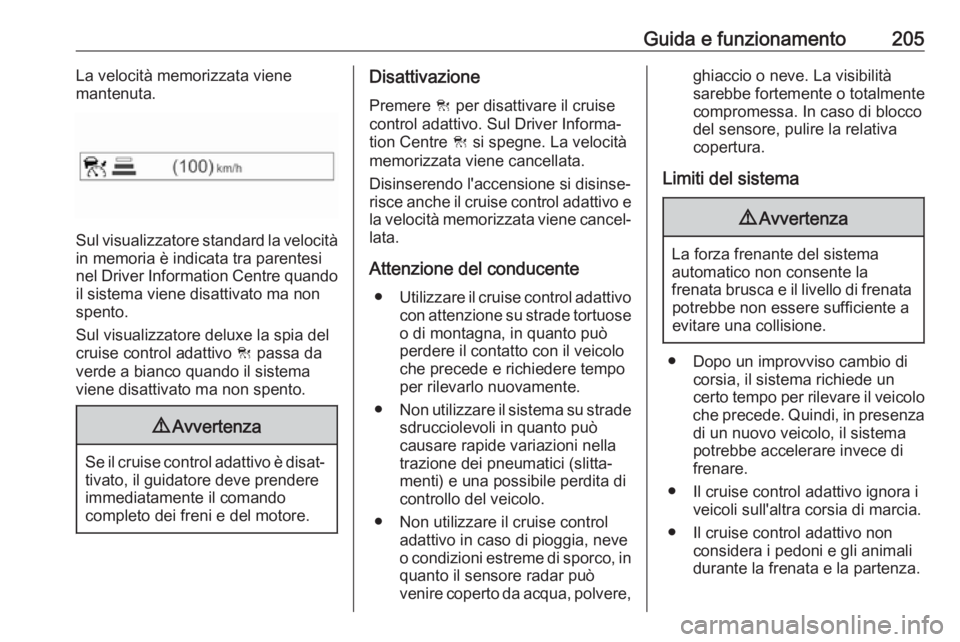

Guida e funzionamento205La velocità memorizzata viene
mantenuta.
Sul visualizzatore standard la velocità
in memoria è indicata tra parentesi
nel Driver Information Centre quando il sistema viene disattivato ma non
spento.
Sul visualizzatore deluxe la spia del
cruise control adattivo C passa da
verde a bianco quando il sistema
viene disattivato ma non spento.
9 Avvertenza
Se il cruise control adattivo è disat‐
tivato, il guidatore deve prendere
immediatamente il comando
completo dei freni e del motore.
Disattivazione
Premere C per disattivare il cruise
control adattivo. Sul Driver Informa‐
tion Centre C si spegne. La velocità
memorizzata viene cancellata.
Disinserendo l'accensione si disinse‐
risce anche il cruise control adattivo e la velocità memorizzata viene cancel‐
lata.
Attenzione del conducente ● Utilizzare il cruise control adattivo
con attenzione su strade tortuoseo di montagna, in quanto può
perdere il contatto con il veicolo
che precede e richiedere tempo
per rilevarlo nuovamente.
● Non utilizzare il sistema su strade
sdrucciolevoli in quanto può
causare rapide variazioni nella
trazione dei pneumatici (slitta‐
menti) e una possibile perdita di controllo del veicolo.
● Non utilizzare il cruise control adattivo in caso di pioggia, neve
o condizioni estreme di sporco, in quanto il sensore radar può
venire coperto da acqua, polvere,ghiaccio o neve. La visibilità
sarebbe fortemente o totalmente
compromessa. In caso di blocco
del sensore, pulire la relativa
copertura.
Limiti del sistema9 Avvertenza
La forza frenante del sistema
automatico non consente la
frenata brusca e il livello di frenata potrebbe non essere sufficiente aevitare una collisione.
● Dopo un improvviso cambio di corsia, il sistema richiede un
certo tempo per rilevare il veicolo
che precede. Quindi, in presenza di un nuovo veicolo, il sistema
potrebbe accelerare invece di frenare.
● Il cruise control adattivo ignora i veicoli sull'altra corsia di marcia.
● Il cruise control adattivo non considera i pedoni e gli animali
durante la frenata e la partenza.
Page 208 of 341

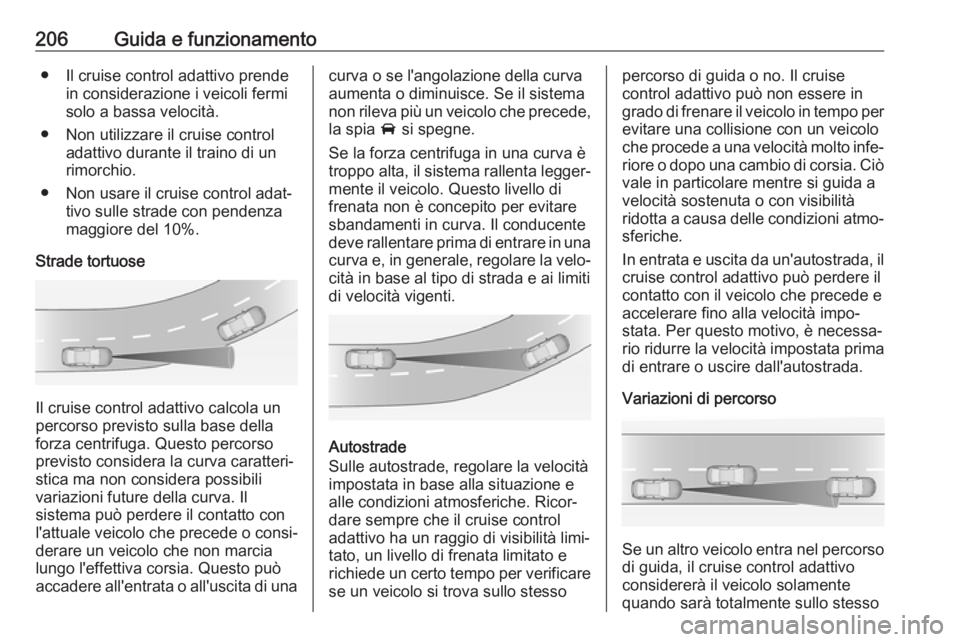

206Guida e funzionamento● Il cruise control adattivo prendein considerazione i veicoli fermi
solo a bassa velocità.
● Non utilizzare il cruise control adattivo durante il traino di un
rimorchio.
● Non usare il cruise control adat‐ tivo sulle strade con pendenza
maggiore del 10%.
Strade tortuose
Il cruise control adattivo calcola un
percorso previsto sulla base della
forza centrifuga. Questo percorso
previsto considera la curva caratteri‐
stica ma non considera possibili
variazioni future della curva. Il
sistema può perdere il contatto con
l'attuale veicolo che precede o consi‐
derare un veicolo che non marcia
lungo l'effettiva corsia. Questo può
accadere all'entrata o all'uscita di una
curva o se l'angolazione della curva aumenta o diminuisce. Se il sistema
non rileva più un veicolo che precede, la spia A si spegne.
Se la forza centrifuga in una curva è
troppo alta, il sistema rallenta legger‐
mente il veicolo. Questo livello di
frenata non è concepito per evitare
sbandamenti in curva. Il conducente
deve rallentare prima di entrare in una curva e, in generale, regolare la velo‐
cità in base al tipo di strada e ai limiti
di velocità vigenti.
Autostrade
Sulle autostrade, regolare la velocità
impostata in base alla situazione e
alle condizioni atmosferiche. Ricor‐
dare sempre che il cruise control
adattivo ha un raggio di visibilità limi‐
tato, un livello di frenata limitato e
richiede un certo tempo per verificare se un veicolo si trova sullo stesso
percorso di guida o no. Il cruise
control adattivo può non essere in
grado di frenare il veicolo in tempo per
evitare una collisione con un veicolo
che procede a una velocità molto infe‐
riore o dopo una cambio di corsia. Ciò vale in particolare mentre si guida a
velocità sostenuta o con visibilità
ridotta a causa delle condizioni atmo‐
sferiche.
In entrata e uscita da un'autostrada, il
cruise control adattivo può perdere il
contatto con il veicolo che precede e
accelerare fino alla velocità impo‐
stata. Per questo motivo, è necessa‐ rio ridurre la velocità impostata prima
di entrare o uscire dall'autostrada.
Variazioni di percorso
Se un altro veicolo entra nel percorso
di guida, il cruise control adattivo
considererà il veicolo solamente
quando sarà totalmente sullo stesso
Page 209 of 341

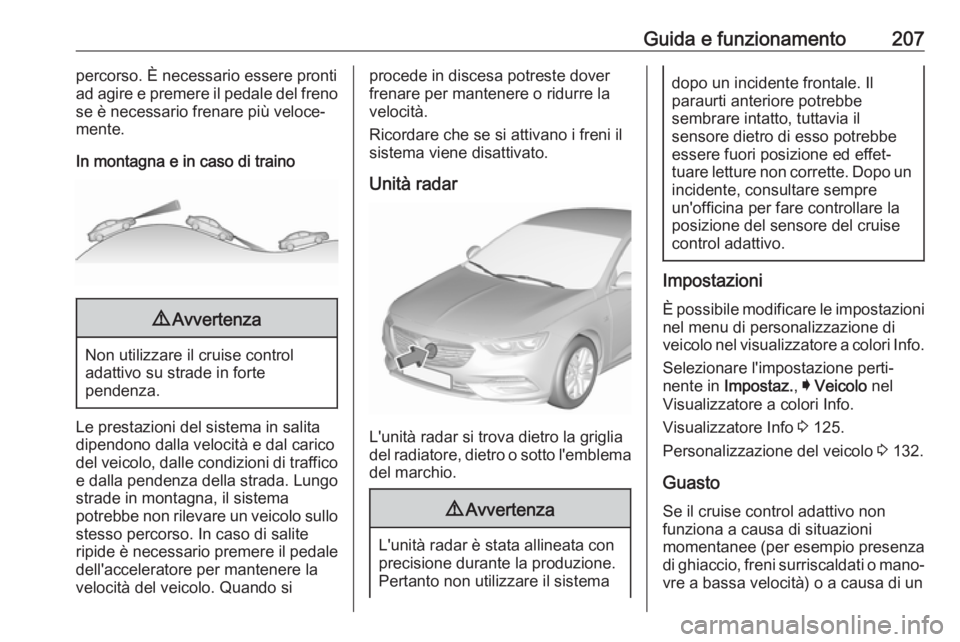

Guida e funzionamento207percorso. È necessario essere pronti
ad agire e premere il pedale del freno
se è necessario frenare più veloce‐
mente.
In montagna e in caso di traino9 Avvertenza
Non utilizzare il cruise control
adattivo su strade in forte
pendenza.
Le prestazioni del sistema in salita
dipendono dalla velocità e dal carico
del veicolo, dalle condizioni di traffico e dalla pendenza della strada. Lungostrade in montagna, il sistema
potrebbe non rilevare un veicolo sullo
stesso percorso. In caso di salite
ripide è necessario premere il pedale
dell'acceleratore per mantenere la
velocità del veicolo. Quando si
procede in discesa potreste dover
frenare per mantenere o ridurre la
velocità.
Ricordare che se si attivano i freni il
sistema viene disattivato.
Unità radar
L'unità radar si trova dietro la griglia
del radiatore, dietro o sotto l'emblema del marchio.
9 Avvertenza
L'unità radar è stata allineata con
precisione durante la produzione.
Pertanto non utilizzare il sistema
dopo un incidente frontale. Il
paraurti anteriore potrebbe
sembrare intatto, tuttavia il
sensore dietro di esso potrebbe
essere fuori posizione ed effet‐
tuare letture non corrette. Dopo un
incidente, consultare sempre
un'officina per fare controllare la posizione del sensore del cruise
control adattivo.
Impostazioni
È possibile modificare le impostazioni
nel menu di personalizzazione di
veicolo nel visualizzatore a colori Info.
Selezionare l'impostazione perti‐
nente in Impostaz. , I Veicolo nel
Visualizzatore a colori Info.
Visualizzatore Info 3 125.
Personalizzazione del veicolo 3 132.
Guasto
Se il cruise control adattivo non
funziona a causa di situazioni
momentanee (per esempio presenza
di ghiaccio, freni surriscaldati o mano‐
vre a bassa velocità) o a causa di un
Page 210 of 341

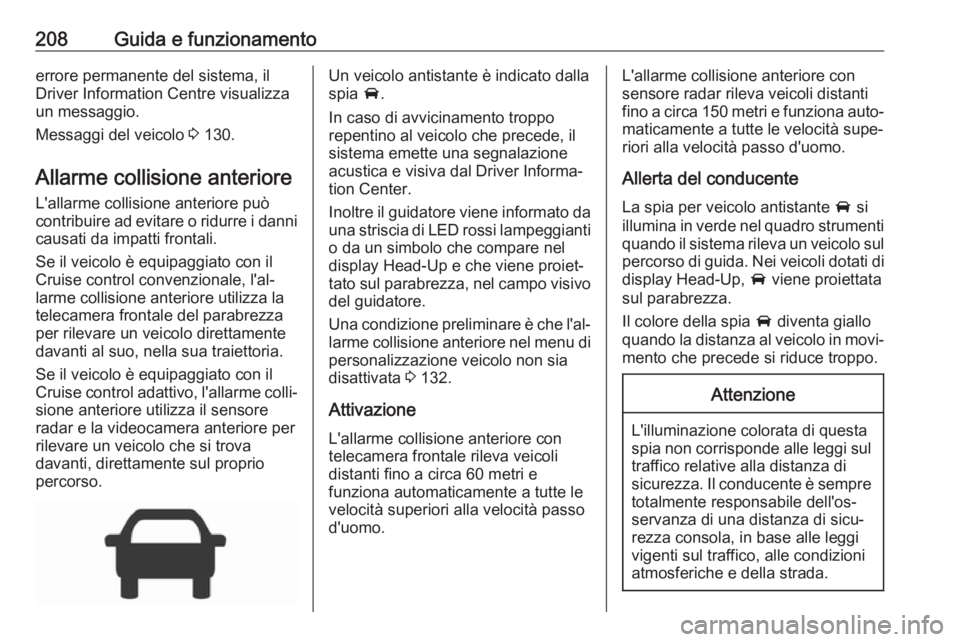

208Guida e funzionamentoerrore permanente del sistema, il
Driver Information Centre visualizza
un messaggio.
Messaggi del veicolo 3 130.
Allarme collisione anteriore
L'allarme collisione anteriore può
contribuire ad evitare o ridurre i danni
causati da impatti frontali.
Se il veicolo è equipaggiato con il
Cruise control convenzionale, l'al‐
larme collisione anteriore utilizza la
telecamera frontale del parabrezza
per rilevare un veicolo direttamente
davanti al suo, nella sua traiettoria.
Se il veicolo è equipaggiato con il
Cruise control adattivo, l'allarme colli‐ sione anteriore utilizza il sensore
radar e la videocamera anteriore per
rilevare un veicolo che si trova
davanti, direttamente sul proprio
percorso.Un veicolo antistante è indicato dalla
spia A.
In caso di avvicinamento troppo
repentino al veicolo che precede, il
sistema emette una segnalazione
acustica e visiva dal Driver Informa‐
tion Center.
Inoltre il guidatore viene informato da
una striscia di LED rossi lampeggianti o da un simbolo che compare neldisplay Head-Up e che viene proiet‐
tato sul parabrezza, nel campo visivo
del guidatore.
Una condizione preliminare è che l'al‐
larme collisione anteriore nel menu di
personalizzazione veicolo non sia
disattivata 3 132.
Attivazione
L'allarme collisione anteriore con
telecamera frontale rileva veicoli
distanti fino a circa 60 metri e
funziona automaticamente a tutte le velocità superiori alla velocità passo
d'uomo.L'allarme collisione anteriore con
sensore radar rileva veicoli distanti
fino a circa 150 metri e funziona auto‐ maticamente a tutte le velocità supe‐
riori alla velocità passo d'uomo.
Allerta del conducente
La spia per veicolo antistante A si
illumina in verde nel quadro strumenti quando il sistema rileva un veicolo sul percorso di guida. Nei veicoli dotati di
display Head-Up, A viene proiettata
sul parabrezza.
Il colore della spia A diventa giallo
quando la distanza al veicolo in movi‐ mento che precede si riduce troppo.Attenzione
L'illuminazione colorata di questa
spia non corrisponde alle leggi sul traffico relative alla distanza di
sicurezza. Il conducente è sempre totalmente responsabile dell'os‐
servanza di una distanza di sicu‐
rezza consola, in base alle leggi
vigenti sul traffico, alle condizioni
atmosferiche e della strada.
