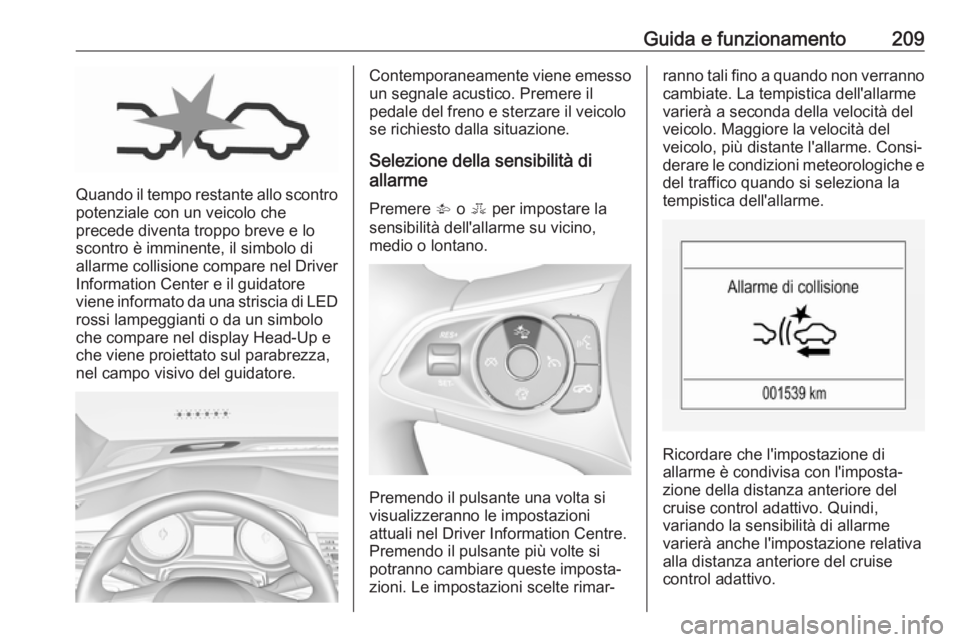

Guida e funzionamento209
Quando il tempo restante allo scontropotenziale con un veicolo che
precede diventa troppo breve e lo
scontro è imminente, il simbolo di
allarme collisione compare nel Driver
Information Center e il guidatore
viene informato da una striscia di LED rossi lampeggianti o da un simbolo
che compare nel display Head-Up e
che viene proiettato sul parabrezza,
nel campo visivo del guidatore.
Contemporaneamente viene emesso un segnale acustico. Premere il
pedale del freno e sterzare il veicolo
se richiesto dalla situazione.
Selezione della sensibilità di
allarme
Premere V o E per impostare la
sensibilità dell'allarme su vicino,
medio o lontano.
Premendo il pulsante una volta si
visualizzeranno le impostazioni
attuali nel Driver Information Centre.
Premendo il pulsante più volte si
potranno cambiare queste imposta‐ zioni. Le impostazioni scelte rimar‐
ranno tali fino a quando non verranno cambiate. La tempistica dell'allarme
varierà a seconda della velocità del
veicolo. Maggiore la velocità del
veicolo, più distante l'allarme. Consi‐
derare le condizioni meteorologiche e
del traffico quando si seleziona la
tempistica dell'allarme.
Ricordare che l'impostazione di
allarme è condivisa con l'imposta‐ zione della distanza anteriore del
cruise control adattivo. Quindi,
variando la sensibilità di allarme
varierà anche l'impostazione relativa
alla distanza anteriore del cruise
control adattivo.

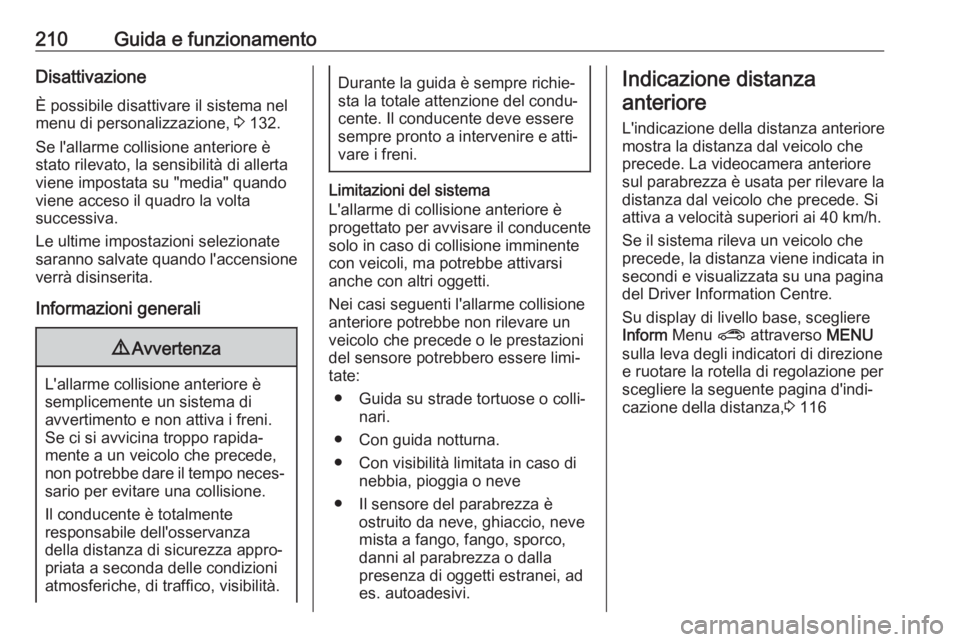

210Guida e funzionamentoDisattivazioneÈ possibile disattivare il sistema nel
menu di personalizzazione, 3 132.
Se l'allarme collisione anteriore è
stato rilevato, la sensibilità di allerta
viene impostata su "media" quando
viene acceso il quadro la volta
successiva.
Le ultime impostazioni selezionate
saranno salvate quando l'accensione
verrà disinserita.
Informazioni generali9 Avvertenza
L'allarme collisione anteriore è
semplicemente un sistema di
avvertimento e non attiva i freni.
Se ci si avvicina troppo rapida‐
mente a un veicolo che precede,
non potrebbe dare il tempo neces‐ sario per evitare una collisione.
Il conducente è totalmente
responsabile dell'osservanza
della distanza di sicurezza appro‐
priata a seconda delle condizioni
atmosferiche, di traffico, visibilità.
Durante la guida è sempre richie‐
sta la totale attenzione del condu‐
cente. Il conducente deve essere
sempre pronto a intervenire e atti‐ vare i freni.
Limitazioni del sistema
L'allarme di collisione anteriore è
progettato per avvisare il conducente
solo in caso di collisione imminente
con veicoli, ma potrebbe attivarsi
anche con altri oggetti.
Nei casi seguenti l'allarme collisione
anteriore potrebbe non rilevare un
veicolo che precede o le prestazioni
del sensore potrebbero essere limi‐
tate:
● Guida su strade tortuose o colli‐ nari.
● Con guida notturna.
● Con visibilità limitata in caso di nebbia, pioggia o neve
● Il sensore del parabrezza è ostruito da neve, ghiaccio, neve
mista a fango, fango, sporco,
danni al parabrezza o dalla
presenza di oggetti estranei, ad
es. autoadesivi.
Indicazione distanza
anteriore
L'indicazione della distanza anteriore mostra la distanza dal veicolo che
precede. La videocamera anteriore
sul parabrezza è usata per rilevare la
distanza dal veicolo che precede. Si
attiva a velocità superiori ai 40 km/h.
Se il sistema rileva un veicolo che
precede, la distanza viene indicata in secondi e visualizzata su una pagina
del Driver Information Centre.
Su display di livello base, scegliere
Inform Menu ? attraverso MENU
sulla leva degli indicatori di direzione e ruotare la rotella di regolazione per
scegliere la seguente pagina d'indi‐
cazione della distanza, 3 116

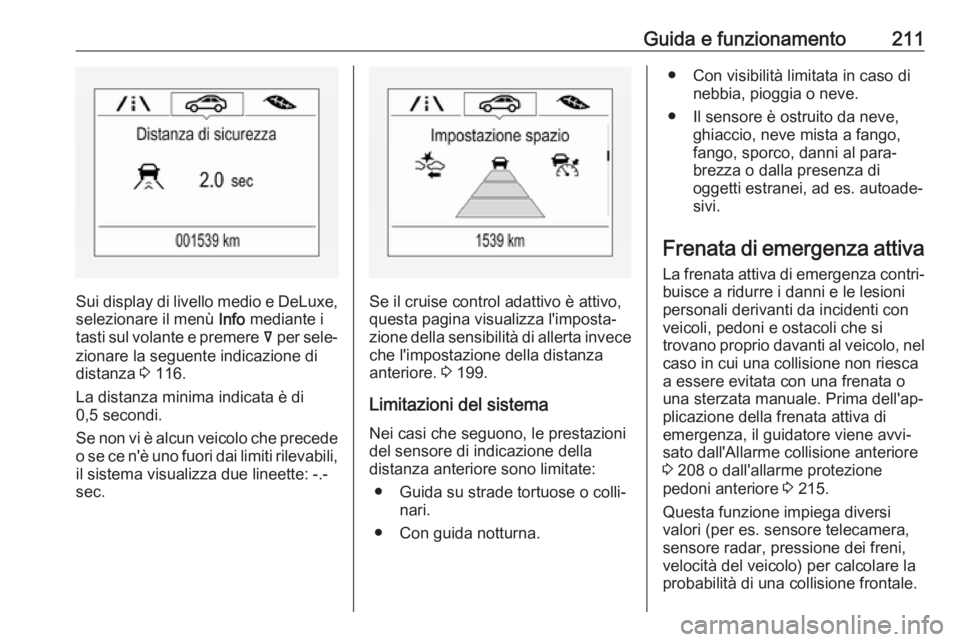

Guida e funzionamento211
Sui display di livello medio e DeLuxe,selezionare il menù Info mediante i
tasti sul volante e premere å per sele‐
zionare la seguente indicazione di
distanza 3 116.
La distanza minima indicata è di
0,5 secondi.
Se non vi è alcun veicolo che precede
o se ce n'è uno fuori dai limiti rilevabili, il sistema visualizza due lineette: -.-
sec.Se il cruise control adattivo è attivo,
questa pagina visualizza l'imposta‐
zione della sensibilità di allerta invece
che l'impostazione della distanza
anteriore. 3 199.
Limitazioni del sistema
Nei casi che seguono, le prestazioni
del sensore di indicazione della
distanza anteriore sono limitate:
● Guida su strade tortuose o colli‐ nari.
● Con guida notturna.
● Con visibilità limitata in caso di nebbia, pioggia o neve.
● Il sensore è ostruito da neve, ghiaccio, neve mista a fango,
fango, sporco, danni al para‐
brezza o dalla presenza di
oggetti estranei, ad es. autoade‐
sivi.
Frenata di emergenza attiva La frenata attiva di emergenza contri‐
buisce a ridurre i danni e le lesioni
personali derivanti da incidenti con
veicoli, pedoni e ostacoli che si
trovano proprio davanti al veicolo, nel caso in cui una collisione non riescaa essere evitata con una frenata o
una sterzata manuale. Prima dell'ap‐
plicazione della frenata attiva di
emergenza, il guidatore viene avvi‐
sato dall'Allarme collisione anteriore
3 208 o dall'allarme protezione
pedoni anteriore 3 215.
Questa funzione impiega diversi valori (per es. sensore telecamera,
sensore radar, pressione dei freni, velocità del veicolo) per calcolare la
probabilità di una collisione frontale.

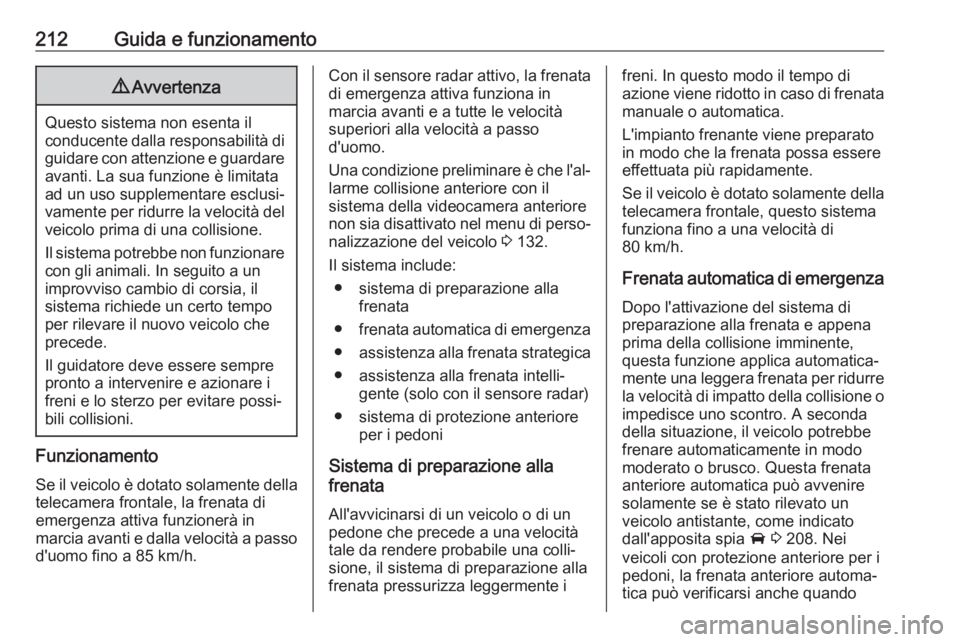

212Guida e funzionamento9Avvertenza
Questo sistema non esenta il
conducente dalla responsabilità di guidare con attenzione e guardare avanti. La sua funzione è limitata
ad un uso supplementare esclusi‐
vamente per ridurre la velocità del veicolo prima di una collisione.
Il sistema potrebbe non funzionare
con gli animali. In seguito a un
improvviso cambio di corsia, il
sistema richiede un certo tempo
per rilevare il nuovo veicolo che
precede.
Il guidatore deve essere sempre
pronto a intervenire e azionare i
freni e lo sterzo per evitare possi‐
bili collisioni.
Funzionamento
Se il veicolo è dotato solamente della
telecamera frontale, la frenata di
emergenza attiva funzionerà in
marcia avanti e dalla velocità a passo d'uomo fino a 85 km/h.
Con il sensore radar attivo, la frenata
di emergenza attiva funziona in
marcia avanti e a tutte le velocità
superiori alla velocità a passo
d'uomo.
Una condizione preliminare è che l'al‐
larme collisione anteriore con il
sistema della videocamera anteriore
non sia disattivato nel menu di perso‐
nalizzazione del veicolo 3 132.
Il sistema include: ● sistema di preparazione alla frenata
● frenata automatica di emergenza
● assistenza alla frenata strategica
● assistenza alla frenata intelli‐ gente (solo con il sensore radar)
● sistema di protezione anteriore per i pedoni
Sistema di preparazione alla
frenata
All'avvicinarsi di un veicolo o di un
pedone che precede a una velocità
tale da rendere probabile una colli‐
sione, il sistema di preparazione alla
frenata pressurizza leggermente ifreni. In questo modo il tempo di
azione viene ridotto in caso di frenata
manuale o automatica.
L'impianto frenante viene preparato
in modo che la frenata possa essere
effettuata più rapidamente.
Se il veicolo è dotato solamente della
telecamera frontale, questo sistema
funziona fino a una velocità di
80 km/h.
Frenata automatica di emergenza Dopo l'attivazione del sistema di
preparazione alla frenata e appena
prima della collisione imminente,
questa funzione applica automatica‐
mente una leggera frenata per ridurre la velocità di impatto della collisione o
impedisce uno scontro. A seconda
della situazione, il veicolo potrebbe
frenare automaticamente in modo
moderato o brusco. Questa frenata
anteriore automatica può avvenire
solamente se è stato rilevato un
veicolo antistante, come indicato
dall'apposita spia A 3 208. Nei
veicoli con protezione anteriore per i
pedoni, la frenata anteriore automa‐
tica può verificarsi anche quando

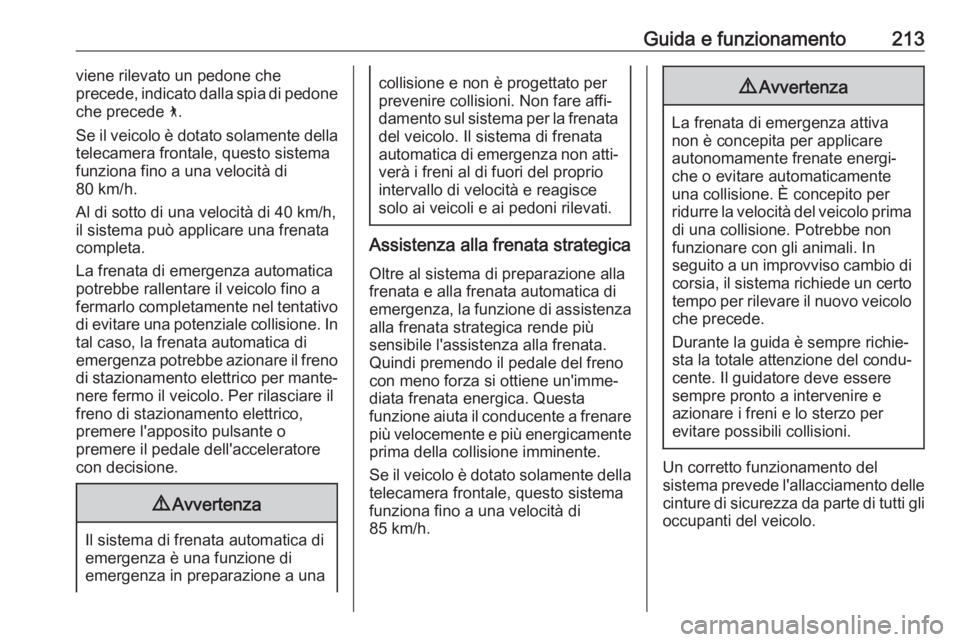

Guida e funzionamento213viene rilevato un pedone che
precede, indicato dalla spia di pedone
che precede 7.
Se il veicolo è dotato solamente della
telecamera frontale, questo sistema
funziona fino a una velocità di
80 km/h.
Al di sotto di una velocità di 40 km/h,
il sistema può applicare una frenata
completa.
La frenata di emergenza automatica
potrebbe rallentare il veicolo fino a
fermarlo completamente nel tentativo di evitare una potenziale collisione. In
tal caso, la frenata automatica di
emergenza potrebbe azionare il freno di stazionamento elettrico per mante‐nere fermo il veicolo. Per rilasciare il
freno di stazionamento elettrico,
premere l'apposito pulsante o
premere il pedale dell'acceleratore con decisione.9 Avvertenza
Il sistema di frenata automatica di
emergenza è una funzione di
emergenza in preparazione a una
collisione e non è progettato per prevenire collisioni. Non fare affi‐
damento sul sistema per la frenata del veicolo. Il sistema di frenata
automatica di emergenza non atti‐
verà i freni al di fuori del proprio
intervallo di velocità e reagisce
solo ai veicoli e ai pedoni rilevati.
Assistenza alla frenata strategica
Oltre al sistema di preparazione allafrenata e alla frenata automatica di
emergenza, la funzione di assistenza
alla frenata strategica rende più
sensibile l'assistenza alla frenata.
Quindi premendo il pedale del freno
con meno forza si ottiene un'imme‐
diata frenata energica. Questa
funzione aiuta il conducente a frenare
più velocemente e più energicamente prima della collisione imminente.
Se il veicolo è dotato solamente della
telecamera frontale, questo sistema
funziona fino a una velocità di
85 km/h.
9 Avvertenza
La frenata di emergenza attiva
non è concepita per applicare
autonomamente frenate energi‐
che o evitare automaticamente una collisione. È concepito per
ridurre la velocità del veicolo prima di una collisione. Potrebbe non
funzionare con gli animali. In
seguito a un improvviso cambio di corsia, il sistema richiede un certo
tempo per rilevare il nuovo veicolo che precede.
Durante la guida è sempre richie‐
sta la totale attenzione del condu‐
cente. Il guidatore deve essere
sempre pronto a intervenire e
azionare i freni e lo sterzo per
evitare possibili collisioni.
Un corretto funzionamento del
sistema prevede l'allacciamento delle cinture di sicurezza da parte di tutti gli occupanti del veicolo.

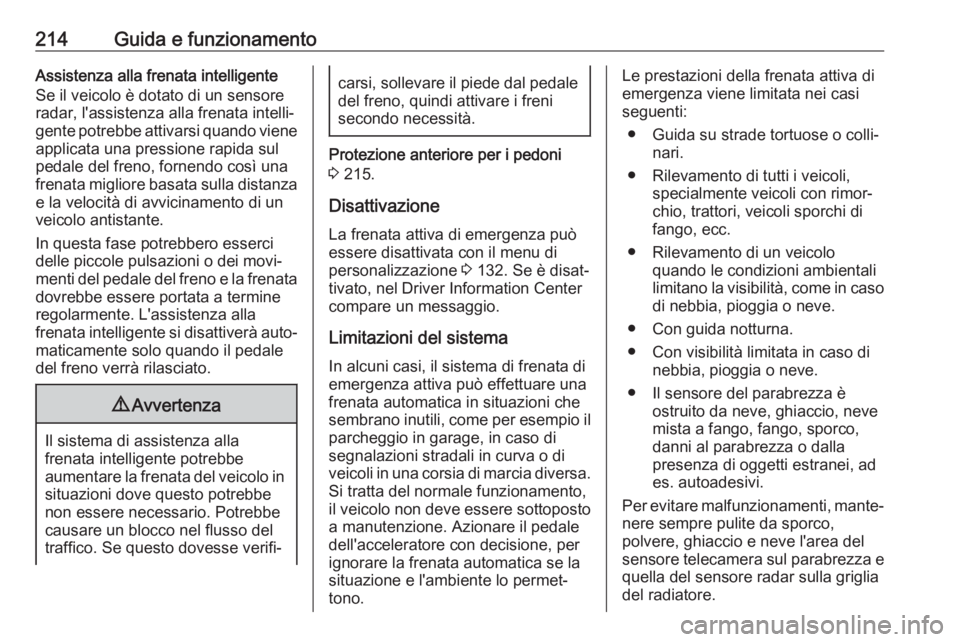

214Guida e funzionamentoAssistenza alla frenata intelligente
Se il veicolo è dotato di un sensore
radar, l'assistenza alla frenata intelli‐
gente potrebbe attivarsi quando viene applicata una pressione rapida sul
pedale del freno, fornendo così una
frenata migliore basata sulla distanza
e la velocità di avvicinamento di un
veicolo antistante.
In questa fase potrebbero esserci
delle piccole pulsazioni o dei movi‐
menti del pedale del freno e la frenata
dovrebbe essere portata a termine
regolarmente. L'assistenza alla
frenata intelligente si disattiverà auto‐
maticamente solo quando il pedale
del freno verrà rilasciato.9 Avvertenza
Il sistema di assistenza alla
frenata intelligente potrebbe
aumentare la frenata del veicolo in
situazioni dove questo potrebbe
non essere necessario. Potrebbe
causare un blocco nel flusso del
traffico. Se questo dovesse verifi‐
carsi, sollevare il piede dal pedale del freno, quindi attivare i freni
secondo necessità.
Protezione anteriore per i pedoni
3 215.
Disattivazione La frenata attiva di emergenza può
essere disattivata con il menu di
personalizzazione 3 132. Se è disat‐
tivato, nel Driver Information Center
compare un messaggio.
Limitazioni del sistema
In alcuni casi, il sistema di frenata di
emergenza attiva può effettuare una frenata automatica in situazioni che
sembrano inutili, come per esempio il parcheggio in garage, in caso di
segnalazioni stradali in curva o di
veicoli in una corsia di marcia diversa.
Si tratta del normale funzionamento,
il veicolo non deve essere sottoposto
a manutenzione. Azionare il pedale
dell'acceleratore con decisione, per
ignorare la frenata automatica se la
situazione e l'ambiente lo permet‐
tono.
Le prestazioni della frenata attiva di
emergenza viene limitata nei casi
seguenti:
● Guida su strade tortuose o colli‐ nari.
● Rilevamento di tutti i veicoli, specialmente veicoli con rimor‐
chio, trattori, veicoli sporchi di
fango, ecc.
● Rilevamento di un veicolo quando le condizioni ambientali
limitano la visibilità, come in caso di nebbia, pioggia o neve.
● Con guida notturna.
● Con visibilità limitata in caso di nebbia, pioggia o neve.
● Il sensore del parabrezza è ostruito da neve, ghiaccio, neve
mista a fango, fango, sporco,
danni al parabrezza o dalla
presenza di oggetti estranei, ad
es. autoadesivi.
Per evitare malfunzionamenti, mante‐ nere sempre pulite da sporco,
polvere, ghiaccio e neve l'area del
sensore telecamera sul parabrezza e
quella del sensore radar sulla griglia
del radiatore.

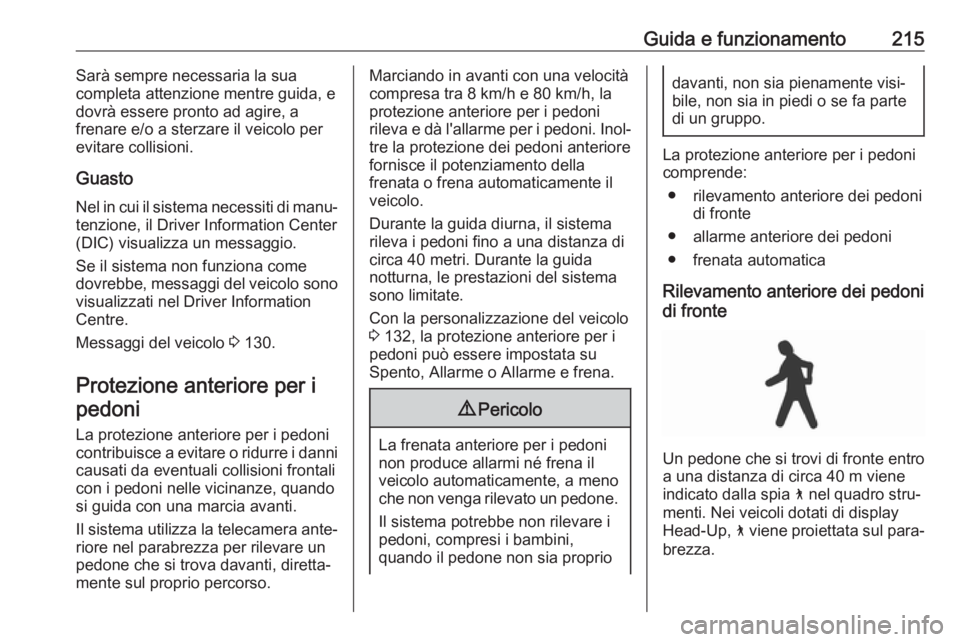

Guida e funzionamento215Sarà sempre necessaria la sua
completa attenzione mentre guida, e
dovrà essere pronto ad agire, a
frenare e/o a sterzare il veicolo per
evitare collisioni.
Guasto Nel in cui il sistema necessiti di manu‐
tenzione, il Driver Information Center
(DIC) visualizza un messaggio.
Se il sistema non funziona come
dovrebbe, messaggi del veicolo sono visualizzati nel Driver Information
Centre.
Messaggi del veicolo 3 130.
Protezione anteriore per i
pedoni
La protezione anteriore per i pedoni contribuisce a evitare o ridurre i danni causati da eventuali collisioni frontalicon i pedoni nelle vicinanze, quando
si guida con una marcia avanti.
Il sistema utilizza la telecamera ante‐
riore nel parabrezza per rilevare un
pedone che si trova davanti, diretta‐
mente sul proprio percorso.Marciando in avanti con una velocità
compresa tra 8 km/h e 80 km/h, la
protezione anteriore per i pedoni
rileva e dà l'allarme per i pedoni. Inol‐ tre la protezione dei pedoni anteriore
fornisce il potenziamento della
frenata o frena automaticamente il
veicolo.
Durante la guida diurna, il sistema
rileva i pedoni fino a una distanza di
circa 40 metri. Durante la guida
notturna, le prestazioni del sistema
sono limitate.
Con la personalizzazione del veicolo 3 132, la protezione anteriore per i
pedoni può essere impostata su
Spento, Allarme o Allarme e frena.9 Pericolo
La frenata anteriore per i pedoni
non produce allarmi né frena il
veicolo automaticamente, a meno
che non venga rilevato un pedone.
Il sistema potrebbe non rilevare i
pedoni, compresi i bambini,
quando il pedone non sia proprio
davanti, non sia pienamente visi‐
bile, non sia in piedi o se fa parte
di un gruppo.
La protezione anteriore per i pedoni
comprende:
● rilevamento anteriore dei pedoni di fronte
● allarme anteriore dei pedoni
● frenata automatica
Rilevamento anteriore dei pedoni
di fronte
Un pedone che si trovi di fronte entro a una distanza di circa 40 m viene
indicato dalla spia 7 nel quadro stru‐
menti. Nei veicoli dotati di display
Head-Up, 7 viene proiettata sul para‐
brezza.

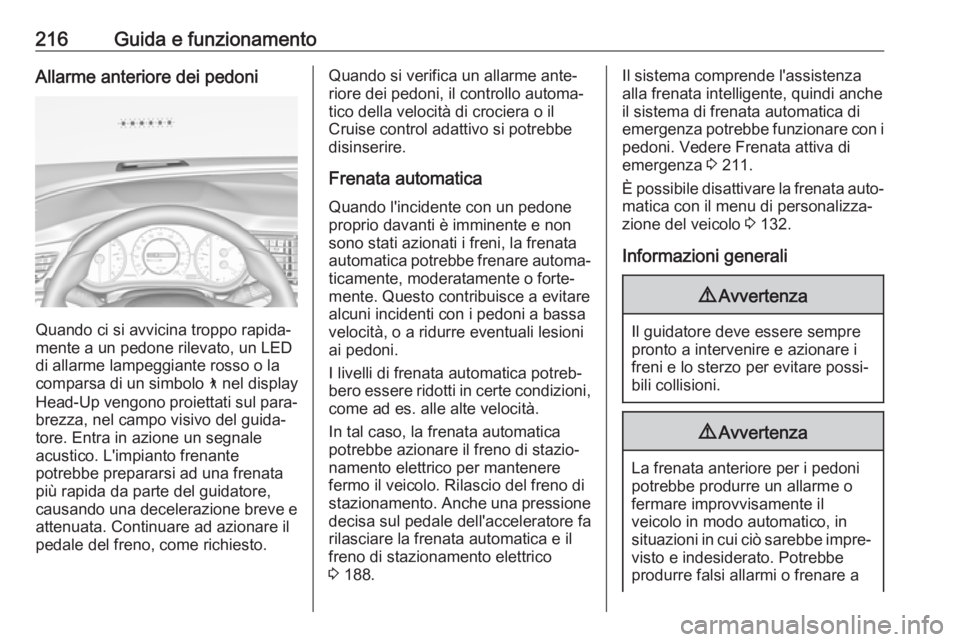

216Guida e funzionamentoAllarme anteriore dei pedoni
Quando ci si avvicina troppo rapida‐
mente a un pedone rilevato, un LED
di allarme lampeggiante rosso o la
comparsa di un simbolo 7 nel display
Head-Up vengono proiettati sul para‐ brezza, nel campo visivo del guida‐
tore. Entra in azione un segnale
acustico. L'impianto frenante
potrebbe prepararsi ad una frenata
più rapida da parte del guidatore,
causando una decelerazione breve e attenuata. Continuare ad azionare il
pedale del freno, come richiesto.
Quando si verifica un allarme ante‐
riore dei pedoni, il controllo automa‐
tico della velocità di crociera o il
Cruise control adattivo si potrebbe
disinserire.
Frenata automatica Quando l'incidente con un pedone
proprio davanti è imminente e non
sono stati azionati i freni, la frenata
automatica potrebbe frenare automa‐ ticamente, moderatamente o forte‐
mente. Questo contribuisce a evitare
alcuni incidenti con i pedoni a bassa velocità, o a ridurre eventuali lesioni
ai pedoni.
I livelli di frenata automatica potreb‐
bero essere ridotti in certe condizioni,
come ad es. alle alte velocità.
In tal caso, la frenata automatica
potrebbe azionare il freno di stazio‐
namento elettrico per mantenere
fermo il veicolo. Rilascio del freno di
stazionamento. Anche una pressione
decisa sul pedale dell'acceleratore fa
rilasciare la frenata automatica e il
freno di stazionamento elettrico
3 188.Il sistema comprende l'assistenza
alla frenata intelligente, quindi anche
il sistema di frenata automatica di
emergenza potrebbe funzionare con i
pedoni. Vedere Frenata attiva di
emergenza 3 211.
È possibile disattivare la frenata auto‐ matica con il menu di personalizza‐
zione del veicolo 3 132.
Informazioni generali9 Avvertenza
Il guidatore deve essere sempre
pronto a intervenire e azionare i
freni e lo sterzo per evitare possi‐
bili collisioni.
9 Avvertenza
La frenata anteriore per i pedoni
potrebbe produrre un allarme o
fermare improvvisamente il
veicolo in modo automatico, in
situazioni in cui ciò sarebbe impre‐ visto e indesiderato. Potrebbe
produrre falsi allarmi o frenare a

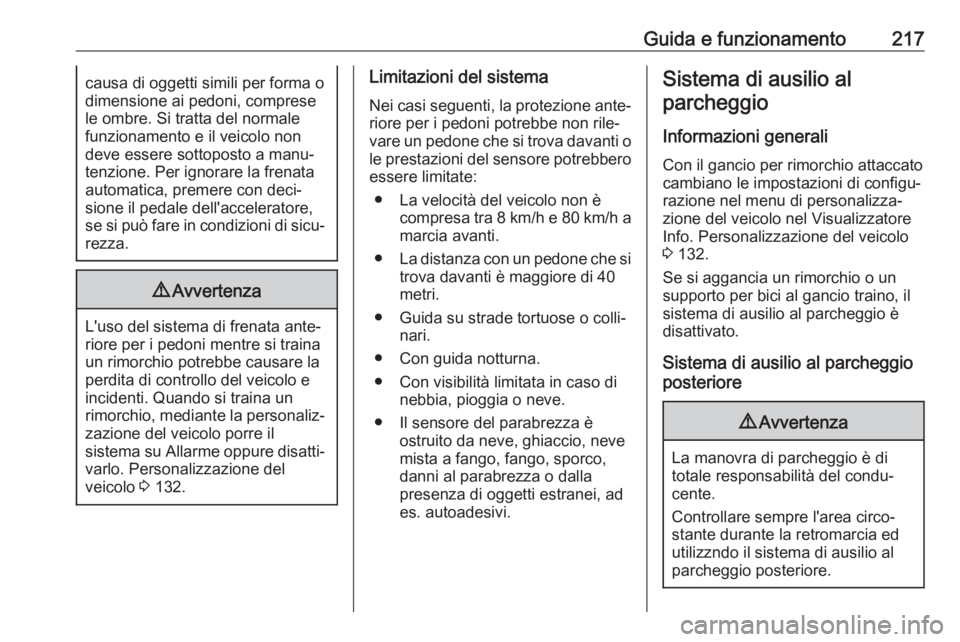

Guida e funzionamento217causa di oggetti simili per forma o
dimensione ai pedoni, comprese
le ombre. Si tratta del normale
funzionamento e il veicolo non
deve essere sottoposto a manu‐
tenzione. Per ignorare la frenata
automatica, premere con deci‐
sione il pedale dell'acceleratore,
se si può fare in condizioni di sicu‐ rezza.9 Avvertenza
L'uso del sistema di frenata ante‐
riore per i pedoni mentre si traina
un rimorchio potrebbe causare la
perdita di controllo del veicolo e
incidenti. Quando si traina un
rimorchio, mediante la personaliz‐ zazione del veicolo porre il
sistema su Allarme oppure disatti‐
varlo. Personalizzazione del
veicolo 3 132.
Limitazioni del sistema
Nei casi seguenti, la protezione ante‐
riore per i pedoni potrebbe non rile‐
vare un pedone che si trova davanti o le prestazioni del sensore potrebbero essere limitate:
● La velocità del veicolo non è compresa tra 8 km/h e 80 km/h a
marcia avanti.
● La distanza con un pedone che si
trova davanti è maggiore di 40
metri.
● Guida su strade tortuose o colli‐ nari.
● Con guida notturna.
● Con visibilità limitata in caso di nebbia, pioggia o neve.
● Il sensore del parabrezza è ostruito da neve, ghiaccio, neve
mista a fango, fango, sporco,
danni al parabrezza o dalla
presenza di oggetti estranei, ad
es. autoadesivi.Sistema di ausilio al
parcheggio
Informazioni generali Con il gancio per rimorchio attaccato
cambiano le impostazioni di configu‐
razione nel menu di personalizza‐
zione del veicolo nel Visualizzatore
Info. Personalizzazione del veicolo
3 132.
Se si aggancia un rimorchio o un
supporto per bici al gancio traino, il
sistema di ausilio al parcheggio è
disattivato.
Sistema di ausilio al parcheggio
posteriore9 Avvertenza
La manovra di parcheggio è di
totale responsabilità del condu‐
cente.
Controllare sempre l'area circo‐
stante durante la retromarcia ed utilizzndo il sistema di ausilio al
parcheggio posteriore.

218Guida e funzionamentoCon il sistema di ausilio al parcheggio
posteriore è più facile parcheggiare,
grazie alla possibilità di calcolare la
distanza tra il veicolo e gli ostacoli
posteriori. Il sistema informa e avvisa il conducente tramite segnalazioni
acustiche e indicazioni sul display.
Il sistema è dotato di quattro sensori
di parcheggio ad ultrasuoni ubicati nel
paraurti posteriore.
Attivazione
A quadro acceso, il sistema di ausilio
al parcheggio è attivato.
Un LED acceso nel pulsante del
sistema di ausilio al parcheggio r
indica che il sistema è operativo.
Indicazione
Mediante segnali acustici il sistema avvisa il conducente circa ostacoli
potenzialmente pericolosi dietro al
veicolo ad una distanza massima di
50 cm quando è inserita una marcia
in avanti, e rispettivamente ad una
distanza massima di 1,5 metri con la
retromarcia inserita.
A seconda di quale lato del veicolo è
più vicino a un ostacolo, si sentiranno
le segnalazioni acustiche all'interno
del veicolo sul rispettivo lato. La
frequenza dei segnali acustici
aumenta con l'avvicinarsi del veicolo
all'ostacolo. Quando la distanza è
inferiore a circa 30 cm, il segnale
acustico diventa continuo.
Inoltre, il Driver Information Center
3 116 visualizza la distanza dagli
ostacoli posteriori modificando le
linee di distanza.
L'indicazione della distanza può
essere inibita da messaggi del
veicolo con una priorità maggiore.
Dopo aver respinto il messaggio, l'in‐
dicazione della distanza appare di
nuovo.Disattivazione
Premere il tasto del sistema di ausilio
al parcheggio r per disattivare, il
LED nel tasto si spegne.
Guasto
In caso di guasto o se il sistema non
funziona temporaneamente, per es. a causa di un livello elevato di rumoro‐
sità esterna o di altre interferenze, il
LED nel pulsante lampeggia per
tre secondi e poi si spegne. Un
messaggio di stato viene visualizzato
nel Driver Information Center.
