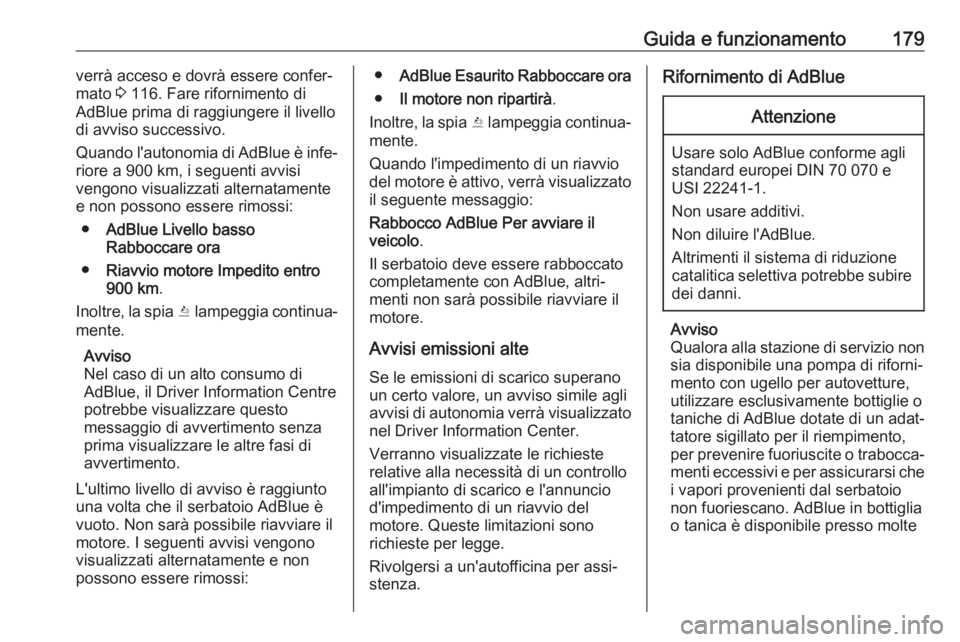

Guida e funzionamento179verrà acceso e dovrà essere confer‐
mato 3 116. Fare rifornimento di
AdBlue prima di raggiungere il livello di avviso successivo.
Quando l'autonomia di AdBlue è infe‐
riore a 900 km, i seguenti avvisi
vengono visualizzati alternatamente
e non possono essere rimossi:
● AdBlue Livello basso
Rabboccare ora
● Riavvio motore Impedito entro
900 km .
Inoltre, la spia Y lampeggia continua‐
mente.
Avviso
Nel caso di un alto consumo di
AdBlue, il Driver Information Centre
potrebbe visualizzare questo
messaggio di avvertimento senza
prima visualizzare le altre fasi di
avvertimento.
L'ultimo livello di avviso è raggiunto
una volta che il serbatoio AdBlue è
vuoto. Non sarà possibile riavviare il
motore. I seguenti avvisi vengono
visualizzati alternatamente e non
possono essere rimossi:● AdBlue Esaurito Rabboccare ora
● Il motore non ripartirà .
Inoltre, la spia Y lampeggia continua‐
mente.
Quando l'impedimento di un riavvio
del motore è attivo, verrà visualizzato
il seguente messaggio:
Rabbocco AdBlue Per avviare il
veicolo .
Il serbatoio deve essere rabboccato
completamente con AdBlue, altri‐
menti non sarà possibile riavviare il
motore.
Avvisi emissioni alte
Se le emissioni di scarico superano
un certo valore, un avviso simile agli
avvisi di autonomia verrà visualizzato nel Driver Information Center.
Verranno visualizzate le richieste
relative alla necessità di un controllo
all'impianto di scarico e l'annuncio
d'impedimento di un riavvio del
motore. Queste limitazioni sono
richieste per legge.
Rivolgersi a un'autofficina per assi‐
stenza.Rifornimento di AdBlueAttenzione
Usare solo AdBlue conforme agli
standard europei DIN 70 070 e
USI 22241-1.
Non usare additivi.
Non diluire l'AdBlue.
Altrimenti il sistema di riduzione
catalitica selettiva potrebbe subire dei danni.
Avviso
Qualora alla stazione di servizio non
sia disponibile una pompa di riforni‐
mento con ugello per autovetture,
utilizzare esclusivamente bottiglie o
taniche di AdBlue dotate di un adat‐
tatore sigillato per il riempimento,
per prevenire fuoriuscite o trabocca‐ menti eccessivi e per assicurarsi che i vapori provenienti dal serbatoio
non fuoriescano. AdBlue in bottiglia
o tanica è disponibile presso molte

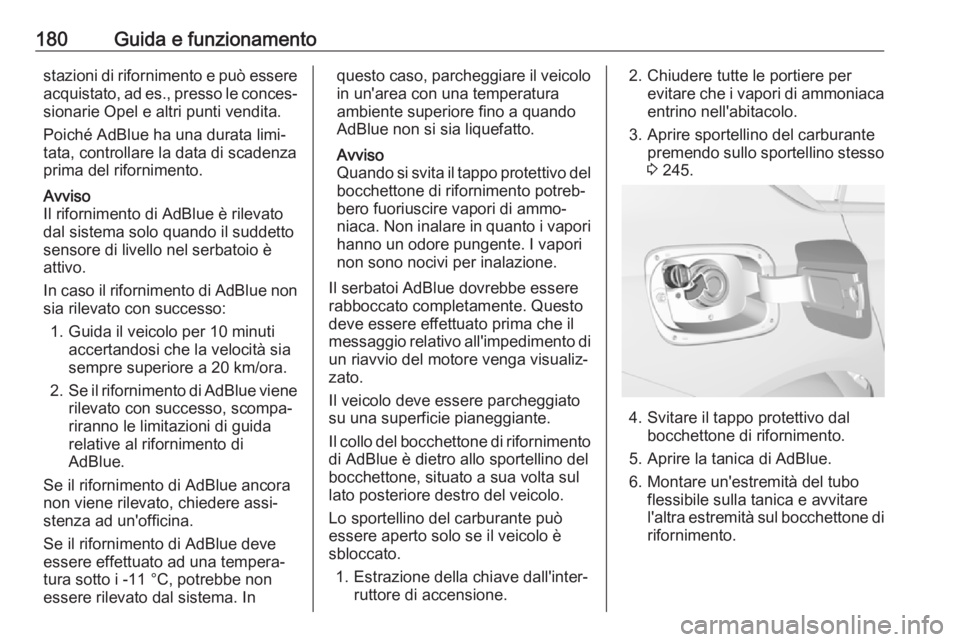

180Guida e funzionamentostazioni di rifornimento e può essere
acquistato, ad es., presso le conces‐ sionarie Opel e altri punti vendita.
Poiché AdBlue ha una durata limi‐
tata, controllare la data di scadenza
prima del rifornimento.
Avviso
Il rifornimento di AdBlue è rilevato
dal sistema solo quando il suddetto
sensore di livello nel serbatoio è
attivo.
In caso il rifornimento di AdBlue non
sia rilevato con successo:
1. Guida il veicolo per 10 minuti accertandosi che la velocità sia
sempre superiore a 20 km/ora.
2. Se il rifornimento di AdBlue viene
rilevato con successo, scompa‐
riranno le limitazioni di guida
relative al rifornimento di AdBlue.
Se il rifornimento di AdBlue ancora
non viene rilevato, chiedere assi‐
stenza ad un'officina.
Se il rifornimento di AdBlue deve
essere effettuato ad una tempera‐
tura sotto i -11 °C, potrebbe non
essere rilevato dal sistema. Inquesto caso, parcheggiare il veicolo in un'area con una temperaturaambiente superiore fino a quando
AdBlue non si sia liquefatto.
Avviso
Quando si svita il tappo protettivo del
bocchettone di rifornimento potreb‐
bero fuoriuscire vapori di ammo‐
niaca. Non inalare in quanto i vapori hanno un odore pungente. I vapori
non sono nocivi per inalazione.
Il serbatoi AdBlue dovrebbe essere
rabboccato completamente. Questo
deve essere effettuato prima che il
messaggio relativo all'impedimento di un riavvio del motore venga visualiz‐
zato.
Il veicolo deve essere parcheggiato
su una superficie pianeggiante.
Il collo del bocchettone di rifornimento
di AdBlue è dietro allo sportellino del
bocchettone, situato a sua volta sul
lato posteriore destro del veicolo.
Lo sportellino del carburante può
essere aperto solo se il veicolo è
sbloccato.
1. Estrazione della chiave dall'inter‐ ruttore di accensione.2. Chiudere tutte le portiere perevitare che i vapori di ammoniacaentrino nell'abitacolo.
3. Aprire sportellino del carburante premendo sullo sportellino stesso
3 245.
4. Svitare il tappo protettivo dal
bocchettone di rifornimento.
5. Aprire la tanica di AdBlue.
6. Montare un'estremità del tubo flessibile sulla tanica e avvitare
l'altra estremità sul bocchettone di
rifornimento.

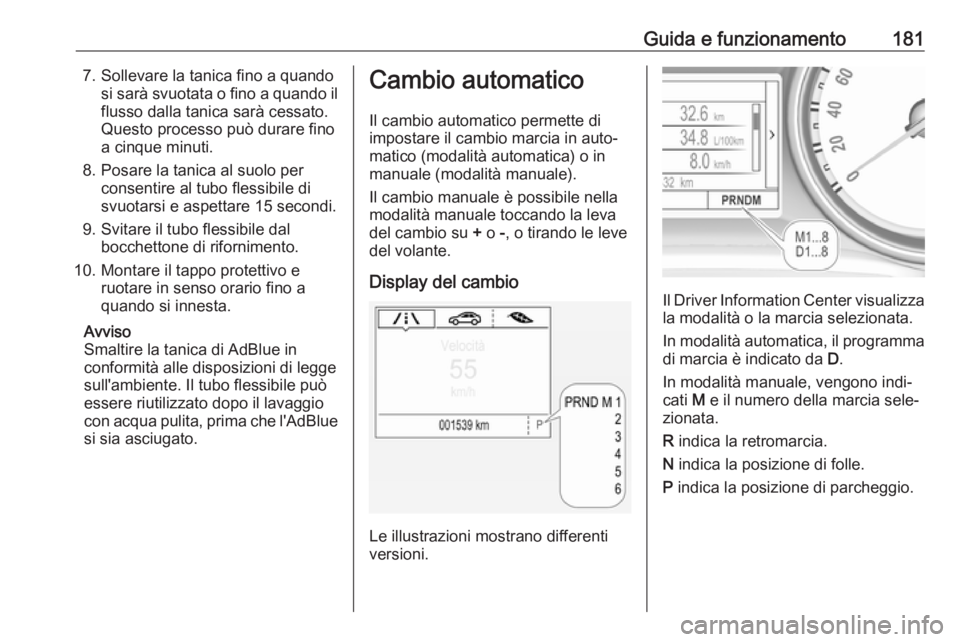

Guida e funzionamento1817. Sollevare la tanica fino a quandosi sarà svuotata o fino a quando ilflusso dalla tanica sarà cessato.
Questo processo può durare fino
a cinque minuti.
8. Posare la tanica al suolo per consentire al tubo flessibile di
svuotarsi e aspettare 15 secondi.
9. Svitare il tubo flessibile dal bocchettone di rifornimento.
10. Montare il tappo protettivo e ruotare in senso orario fino a
quando si innesta.
Avviso
Smaltire la tanica di AdBlue in
conformità alle disposizioni di legge
sull'ambiente. Il tubo flessibile può
essere riutilizzato dopo il lavaggio
con acqua pulita, prima che l'AdBlue
si sia asciugato.Cambio automatico
Il cambio automatico permette di
impostare il cambio marcia in auto‐
matico (modalità automatica) o in
manuale (modalità manuale).
Il cambio manuale è possibile nella
modalità manuale toccando la leva
del cambio su + o -, o tirando le leve
del volante.
Display del cambio
Le illustrazioni mostrano differenti
versioni.
Il Driver Information Center visualizza la modalità o la marcia selezionata.
In modalità automatica, il programma di marcia è indicato da D.
In modalità manuale, vengono indi‐
cati M e il numero della marcia sele‐
zionata.
R indica la retromarcia.
N indica la posizione di folle.
P indica la posizione di parcheggio.

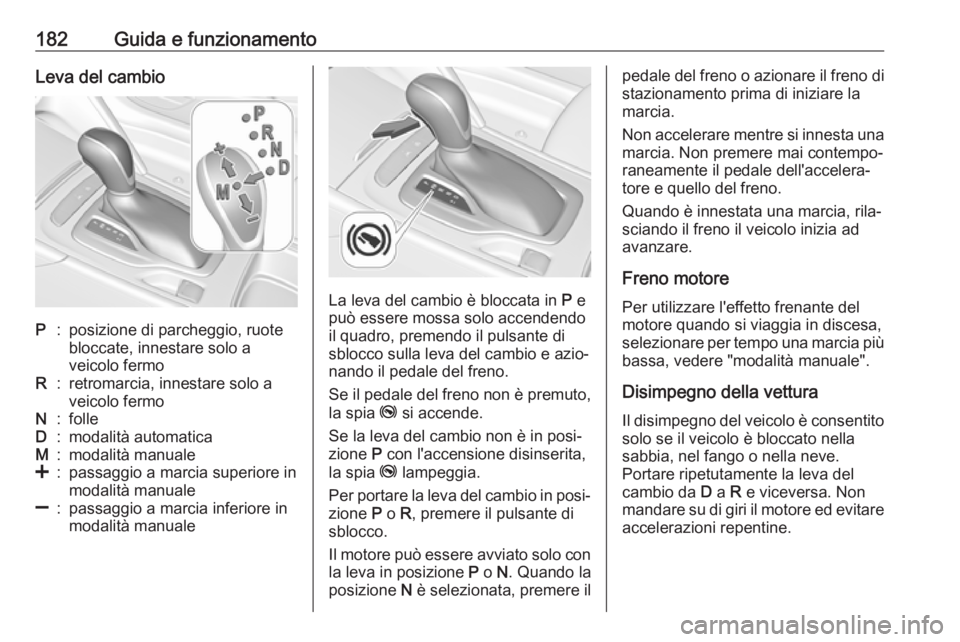

182Guida e funzionamentoLeva del cambioP:posizione di parcheggio, ruote
bloccate, innestare solo a
veicolo fermoR:retromarcia, innestare solo a
veicolo fermoN:folleD:modalità automaticaM:modalità manuale<:passaggio a marcia superiore in
modalità manuale]:passaggio a marcia inferiore in
modalità manuale
La leva del cambio è bloccata in P e
può essere mossa solo accendendo il quadro, premendo il pulsante di
sblocco sulla leva del cambio e azio‐
nando il pedale del freno.
Se il pedale del freno non è premuto, la spia j si accende.
Se la leva del cambio non è in posi‐
zione P con l'accensione disinserita,
la spia j lampeggia.
Per portare la leva del cambio in posi‐
zione P o R, premere il pulsante di
sblocco.
Il motore può essere avviato solo con la leva in posizione P o N. Quando la
posizione N è selezionata, premere il
pedale del freno o azionare il freno di
stazionamento prima di iniziare lamarcia.
Non accelerare mentre si innesta una
marcia. Non premere mai contempo‐
raneamente il pedale dell'accelera‐
tore e quello del freno.
Quando è innestata una marcia, rila‐
sciando il freno il veicolo inizia ad
avanzare.
Freno motore
Per utilizzare l'effetto frenante del
motore quando si viaggia in discesa,
selezionare per tempo una marcia più bassa, vedere "modalità manuale".
Disimpegno della vettura Il disimpegno del veicolo è consentito
solo se il veicolo è bloccato nella
sabbia, nel fango o nella neve.
Portare ripetutamente la leva del
cambio da D a R e viceversa. Non
mandare su di giri il motore ed evitare
accelerazioni repentine.

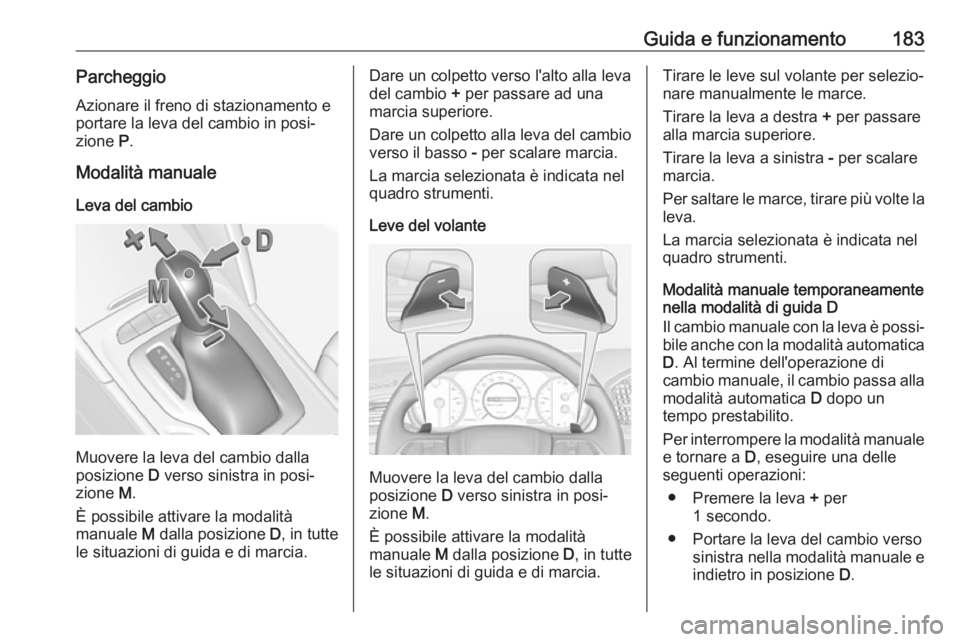

Guida e funzionamento183Parcheggio
Azionare il freno di stazionamento e
portare la leva del cambio in posi‐
zione P.
Modalità manuale
Leva del cambio
Muovere la leva del cambio dalla
posizione D verso sinistra in posi‐
zione M.
È possibile attivare la modalità
manuale M dalla posizione D, in tutte
le situazioni di guida e di marcia.
Dare un colpetto verso l'alto alla leva
del cambio + per passare ad una
marcia superiore.
Dare un colpetto alla leva del cambio verso il basso - per scalare marcia.
La marcia selezionata è indicata nel
quadro strumenti.
Leve del volante
Muovere la leva del cambio dalla
posizione D verso sinistra in posi‐
zione M.
È possibile attivare la modalità
manuale M dalla posizione D, in tutte
le situazioni di guida e di marcia.
Tirare le leve sul volante per selezio‐
nare manualmente le marce.
Tirare la leva a destra + per passare
alla marcia superiore.
Tirare la leva a sinistra - per scalare
marcia.
Per saltare le marce, tirare più volte la
leva.
La marcia selezionata è indicata nel
quadro strumenti.
Modalità manuale temporaneamente
nella modalità di guida D
Il cambio manuale con la leva è possi‐ bile anche con la modalità automatica
D . Al termine dell'operazione di
cambio manuale, il cambio passa alla modalità automatica D dopo un
tempo prestabilito.
Per interrompere la modalità manuale
e tornare a D, eseguire una delle
seguenti operazioni:
● Premere la leva + per
1 secondo.
● Portare la leva del cambio verso sinistra nella modalità manuale e
indietro in posizione D.

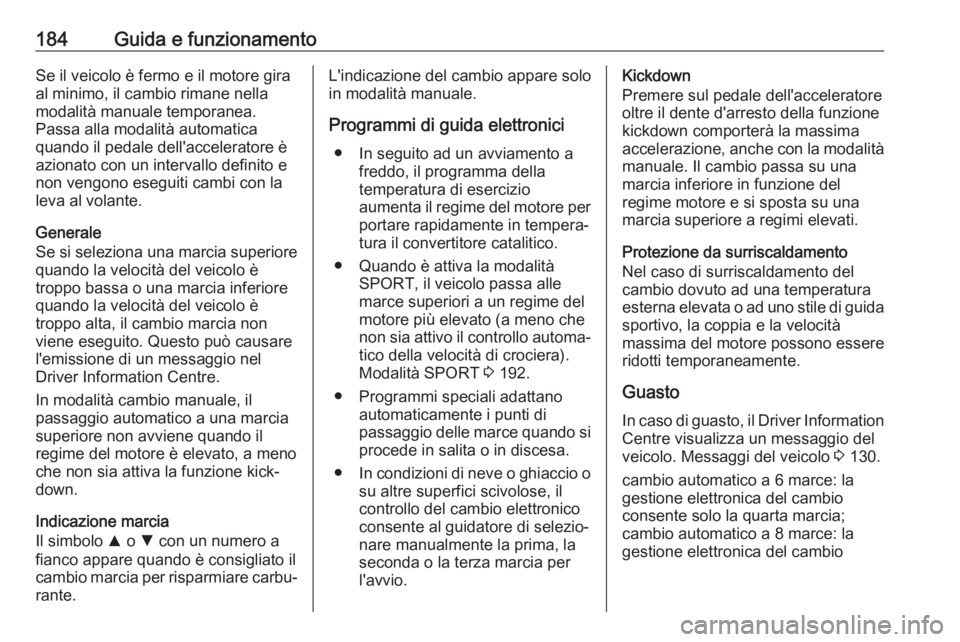

184Guida e funzionamentoSe il veicolo è fermo e il motore gira
al minimo, il cambio rimane nella
modalità manuale temporanea.
Passa alla modalità automatica
quando il pedale dell'acceleratore è
azionato con un intervallo definito e
non vengono eseguiti cambi con la
leva al volante.
Generale
Se si seleziona una marcia superiore quando la velocità del veicolo è
troppo bassa o una marcia inferiore quando la velocità del veicolo è
troppo alta, il cambio marcia non
viene eseguito. Questo può causare
l'emissione di un messaggio nel
Driver Information Centre.
In modalità cambio manuale, il
passaggio automatico a una marcia
superiore non avviene quando il
regime del motore è elevato, a meno
che non sia attiva la funzione kick‐ down.
Indicazione marcia
Il simbolo R o S con un numero a
fianco appare quando è consigliato il
cambio marcia per risparmiare carbu‐
rante.L'indicazione del cambio appare solo
in modalità manuale.
Programmi di guida elettronici ● In seguito ad un avviamento a freddo, il programma della
temperatura di esercizio
aumenta il regime del motore per portare rapidamente in tempera‐
tura il convertitore catalitico.
● Quando è attiva la modalità SPORT, il veicolo passa alle
marce superiori a un regime del motore più elevato (a meno che
non sia attivo il controllo automa‐
tico della velocità di crociera).
Modalità SPORT 3 192.
● Programmi speciali adattano automaticamente i punti di
passaggio delle marce quando si procede in salita o in discesa.
● In condizioni di neve o ghiaccio o
su altre superfici scivolose, il
controllo del cambio elettronico
consente al guidatore di selezio‐
nare manualmente la prima, la
seconda o la terza marcia per
l'avvio.Kickdown
Premere sul pedale dell'acceleratore
oltre il dente d'arresto della funzione
kickdown comporterà la massima accelerazione, anche con la modalità manuale. Il cambio passa su una
marcia inferiore in funzione del
regime motore e si sposta su una
marcia superiore a regimi elevati.
Protezione da surriscaldamento
Nel caso di surriscaldamento del
cambio dovuto ad una temperatura
esterna elevata o ad uno stile di guida
sportivo, la coppia e la velocità
massima del motore possono essere
ridotti temporaneamente.
Guasto
In caso di guasto, il Driver Information Centre visualizza un messaggio del
veicolo. Messaggi del veicolo 3 130.
cambio automatico a 6 marce: la gestione elettronica del cambio
consente solo la quarta marcia;
cambio automatico a 8 marce: la
gestione elettronica del cambio

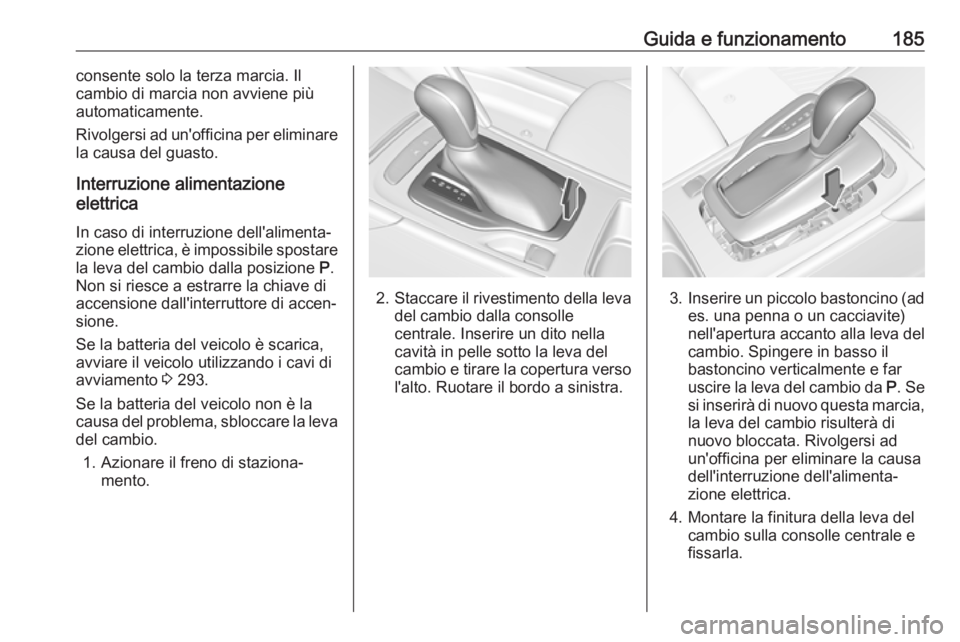

Guida e funzionamento185consente solo la terza marcia. Il
cambio di marcia non avviene più
automaticamente.
Rivolgersi ad un'officina per eliminare la causa del guasto.
Interruzione alimentazione
elettrica
In caso di interruzione dell'alimenta‐
zione elettrica, è impossibile spostare
la leva del cambio dalla posizione P.
Non si riesce a estrarre la chiave di accensione dall'interruttore di accen‐
sione.
Se la batteria del veicolo è scarica,
avviare il veicolo utilizzando i cavi di
avviamento 3 293.
Se la batteria del veicolo non è la causa del problema, sbloccare la leva del cambio.
1. Azionare il freno di staziona‐ mento.
2. Staccare il rivestimento della leva
del cambio dalla consolle
centrale. Inserire un dito nella
cavità in pelle sotto la leva del
cambio e tirare la copertura verso l'alto. Ruotare il bordo a sinistra.3. Inserire un piccolo bastoncino (ad
es. una penna o un cacciavite)
nell'apertura accanto alla leva del
cambio. Spingere in basso il
bastoncino verticalmente e far
uscire la leva del cambio da P. Se
si inserirà di nuovo questa marcia, la leva del cambio risulterà di
nuovo bloccata. Rivolgersi ad
un'officina per eliminare la causa
dell'interruzione dell'alimenta‐
zione elettrica.
4. Montare la finitura della leva del cambio sulla consolle centrale e
fissarla.

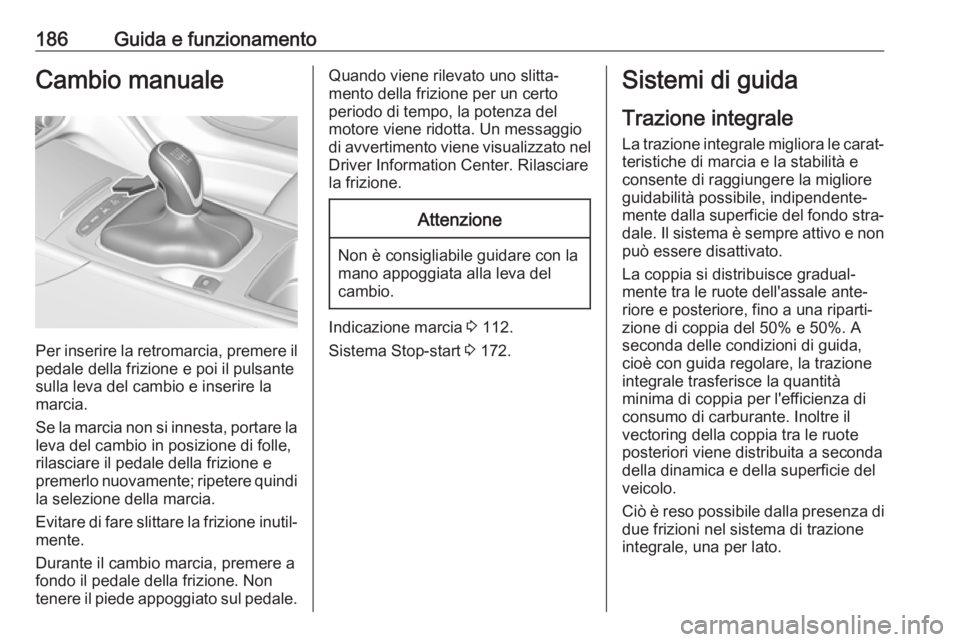

186Guida e funzionamentoCambio manuale
Per inserire la retromarcia, premere ilpedale della frizione e poi il pulsante
sulla leva del cambio e inserire la
marcia.
Se la marcia non si innesta, portare la leva del cambio in posizione di folle,rilasciare il pedale della frizione e
premerlo nuovamente; ripetere quindi
la selezione della marcia.
Evitare di fare slittare la frizione inutil‐ mente.
Durante il cambio marcia, premere a
fondo il pedale della frizione. Non
tenere il piede appoggiato sul pedale.
Quando viene rilevato uno slitta‐
mento della frizione per un certo
periodo di tempo, la potenza del
motore viene ridotta. Un messaggio
di avvertimento viene visualizzato nel Driver Information Center. Rilasciare
la frizione.Attenzione
Non è consigliabile guidare con la
mano appoggiata alla leva del
cambio.
Indicazione marcia 3 112.
Sistema Stop-start 3 172.
Sistemi di guida
Trazione integrale
La trazione integrale migliora le carat‐
teristiche di marcia e la stabilità e
consente di raggiungere la migliore
guidabilità possibile, indipendente‐
mente dalla superficie del fondo stra‐
dale. Il sistema è sempre attivo e non può essere disattivato.
La coppia si distribuisce gradual‐
mente tra le ruote dell'assale ante‐
riore e posteriore, fino a una riparti‐
zione di coppia del 50% e 50%. A
seconda delle condizioni di guida,
cioè con guida regolare, la trazione
integrale trasferisce la quantità
minima di coppia per l'efficienza di
consumo di carburante. Inoltre il
vectoring della coppia tra le ruote
posteriori viene distribuita a seconda della dinamica e della superficie del
veicolo.
Ciò è reso possibile dalla presenza di
due frizioni nel sistema di trazione
integrale, una per lato.

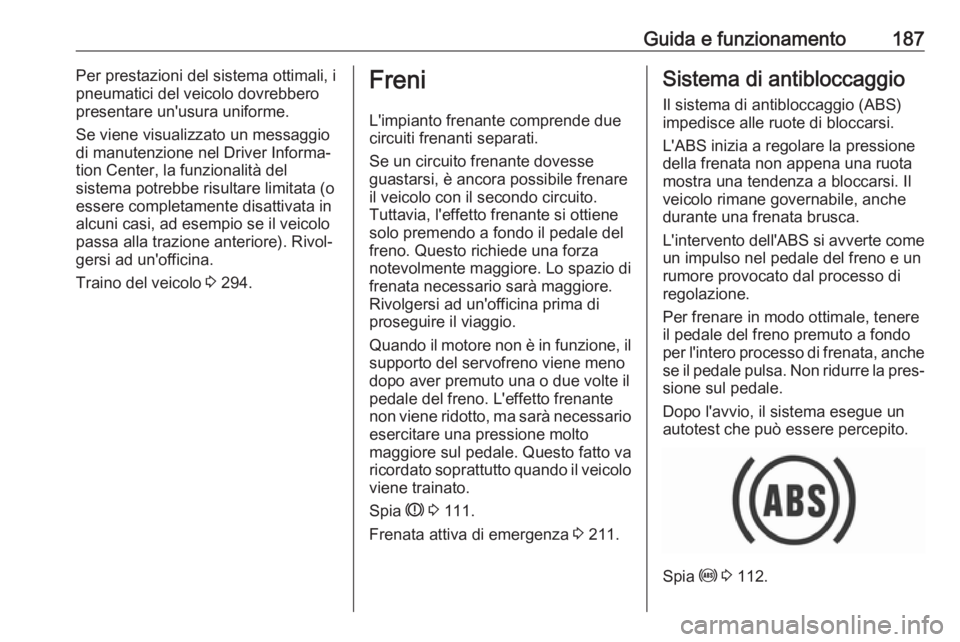

Guida e funzionamento187Per prestazioni del sistema ottimali, i
pneumatici del veicolo dovrebbero
presentare un'usura uniforme.
Se viene visualizzato un messaggio
di manutenzione nel Driver Informa‐
tion Center, la funzionalità del
sistema potrebbe risultare limitata (o essere completamente disattivata in
alcuni casi, ad esempio se il veicolo
passa alla trazione anteriore). Rivol‐
gersi ad un'officina.
Traino del veicolo 3 294.Freni
L'impianto frenante comprende due
circuiti frenanti separati.
Se un circuito frenante dovesse
guastarsi, è ancora possibile frenare
il veicolo con il secondo circuito.
Tuttavia, l'effetto frenante si ottiene
solo premendo a fondo il pedale del
freno. Questo richiede una forza
notevolmente maggiore. Lo spazio di
frenata necessario sarà maggiore.
Rivolgersi ad un'officina prima di
proseguire il viaggio.
Quando il motore non è in funzione, il
supporto del servofreno viene meno
dopo aver premuto una o due volte il
pedale del freno. L'effetto frenante
non viene ridotto, ma sarà necessario esercitare una pressione molto
maggiore sul pedale. Questo fatto va
ricordato soprattutto quando il veicolo
viene trainato.
Spia R 3 111.
Frenata attiva di emergenza 3 211.Sistema di antibloccaggio
Il sistema di antibloccaggio (ABS)
impedisce alle ruote di bloccarsi.
L'ABS inizia a regolare la pressione
della frenata non appena una ruota
mostra una tendenza a bloccarsi. Il
veicolo rimane governabile, anche durante una frenata brusca.
L'intervento dell'ABS si avverte come
un impulso nel pedale del freno e un
rumore provocato dal processo di
regolazione.
Per frenare in modo ottimale, tenere
il pedale del freno premuto a fondo
per l'intero processo di frenata, anche se il pedale pulsa. Non ridurre la pres‐ sione sul pedale.
Dopo l'avvio, il sistema esegue un
autotest che può essere percepito.
Spia u 3 112.

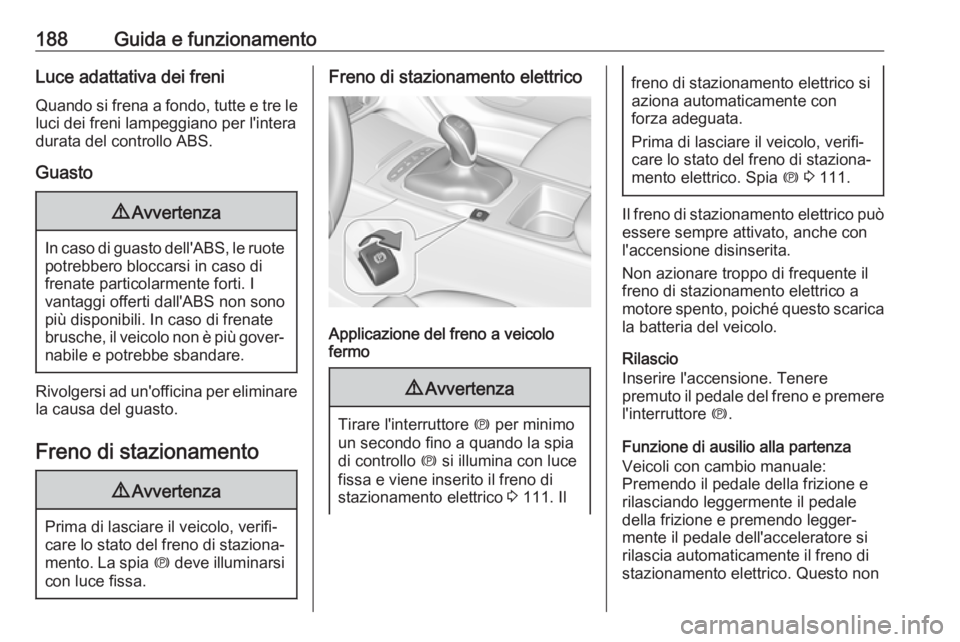

188Guida e funzionamentoLuce adattativa dei freni
Quando si frena a fondo, tutte e tre le luci dei freni lampeggiano per l'intera
durata del controllo ABS.
Guasto9 Avvertenza
In caso di guasto dell'ABS, le ruote
potrebbero bloccarsi in caso di
frenate particolarmente forti. I
vantaggi offerti dall'ABS non sono
più disponibili. In caso di frenate
brusche, il veicolo non è più gover‐
nabile e potrebbe sbandare.
Rivolgersi ad un'officina per eliminare la causa del guasto.
Freno di stazionamento
9 Avvertenza
Prima di lasciare il veicolo, verifi‐
care lo stato del freno di staziona‐ mento. La spia m deve illuminarsi
con luce fissa.
Freno di stazionamento elettrico
Applicazione del freno a veicolo
fermo
9 Avvertenza
Tirare l'interruttore m per minimo
un secondo fino a quando la spia
di controllo m si illumina con luce
fissa e viene inserito il freno di
stazionamento elettrico 3 111. Il
freno di stazionamento elettrico si
aziona automaticamente con
forza adeguata.
Prima di lasciare il veicolo, verifi‐ care lo stato del freno di staziona‐ mento elettrico. Spia m 3 111.
Il freno di stazionamento elettrico può
essere sempre attivato, anche con
l'accensione disinserita.
Non azionare troppo di frequente il
freno di stazionamento elettrico a
motore spento, poiché questo scarica la batteria del veicolo.
Rilascio
Inserire l'accensione. Tenere
premuto il pedale del freno e premere
l'interruttore m.
Funzione di ausilio alla partenza
Veicoli con cambio manuale:
Premendo il pedale della frizione e
rilasciando leggermente il pedale
della frizione e premendo legger‐
mente il pedale dell'acceleratore si rilascia automaticamente il freno di
stazionamento elettrico. Questo non
