OPEL INSIGNIA BREAK 2017.75 Priručnik za vlasnika (in Croatian)

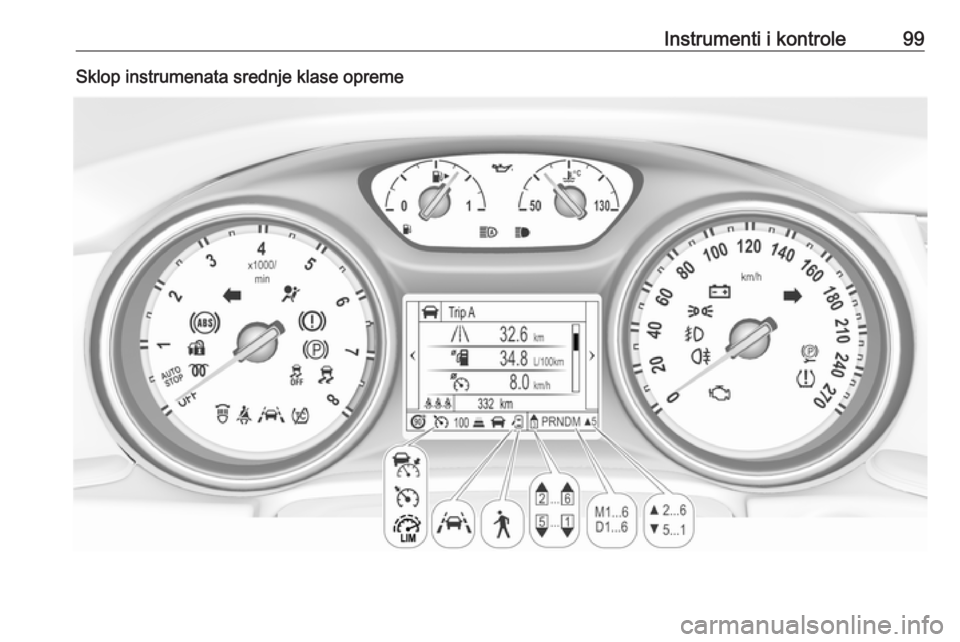

Instrumenti i kontrole99Sklop instrumenata srednje klase opreme

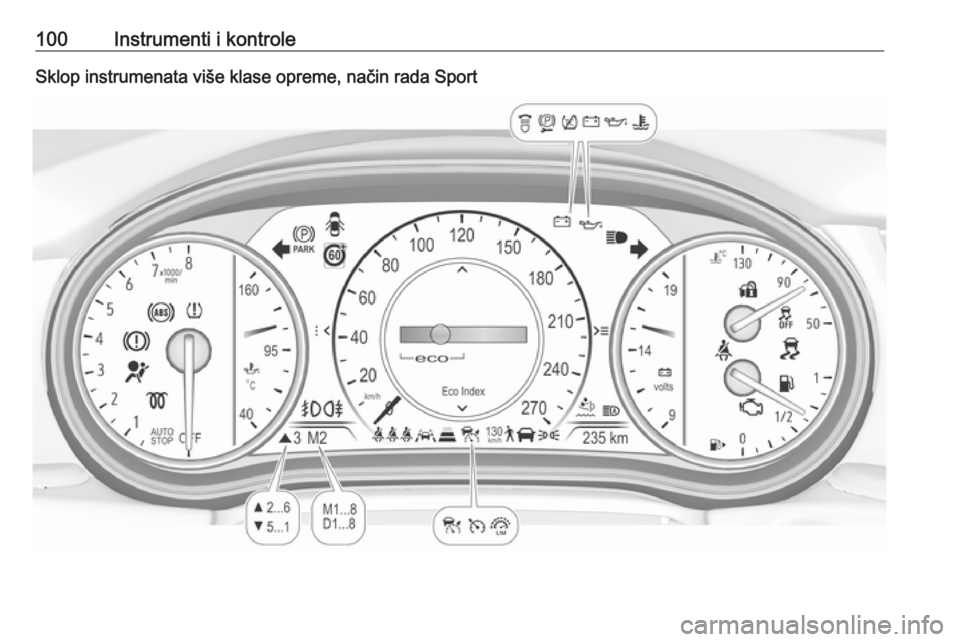

100Instrumenti i kontroleSklop instrumenata više klase opreme, način rada Sport

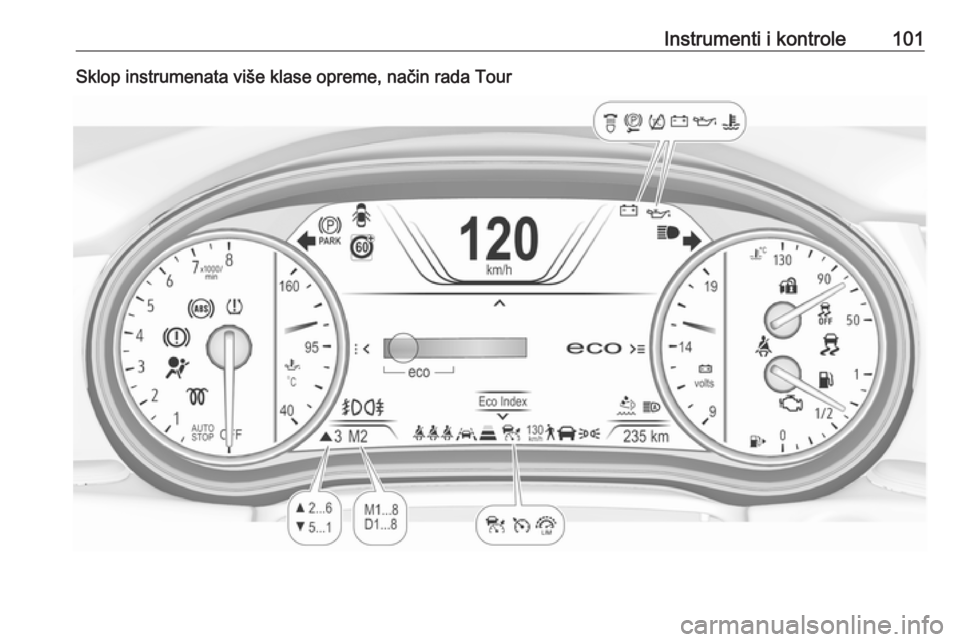

Instrumenti i kontrole101Sklop instrumenata više klase opreme, način rada Tour

102Instrumenti i kontrolePregledOPokazivač smjera 3 107XPodsjetnik za sigurnosni pojas
3 107vZračni jastuci i zatezači
pojaseva 3 108VDeaktiviranje zračnog jastuka
3 108pSustav punjenja 3 108ZKontrolno svjetlo kvara 3 108RSustav kočnica i spojke 3 109mElektrična parkirna kočnica
3 109jKvar električne parkirne kočnice
3 109uSustav protiv blokiranja kotača
(ABS) 3 109RMijenjanje brzina 3 110ERazmak između vozila 3 110aPomoć za zadržavanje voznog
traka 3 110nIsključena elektronička kontrola
stabilnosti 3 110bElektronička kontrola stabilnosti
i sustav kontrole proklizavanja
3 110kSustav kontrole proklizavanja
isključen 3 110WTemperatura rashladnog sred‐
stva motora 3 110!Predgrijavanje 3 111YAdBlue 3 111wSustav kontrole tlaka u gumama
3 111ITlak motornog ulja 3 111YNiska razina goriva 3 112dBlokada motora 3 1128Vanjsko svjetlo 3 112CDugo svjetlo 3 112fPomoć za duga svjetla 3 112fLED prednja svjetla 3 112>Svjetlo za maglu 3 112rStražnje svjetlo za maglu
3 112mKontrola brzine 3 112CPrilagodljiva kontrola brzine
3 113AOtkriveno je vozilo ispred
sustava 3 1137Otkriven je pješak ispred 3 208LOgraničivač brzine 3 113LPomoć za prometne znakove
3 113hOtvorena vrata 3 113

Instrumenti i kontrole103Brzinomjer
Prikazuje brzinu vozila.
Brojač kilometara
Ukupna zabilježena udaljenost
prikazuje se u km.
Brojač dnevno prijeđenih kilometara
Na stranici putnog računala prikazujese zabilježene udaljenost od
posljednjeg resetiranja.
Brojač dnevno prijeđenih kilometara
broji do 9999 km, a nakon toga
ponovno kreće od 0.
Stranice dva brojača dnevno
prijeđenih kilometara mogu se
odabrati za različita putovanja.
Sklop instrumenata osnovne razine
opreme
Odaberite ; pritiskanjem Menu na
ručici pokazivača smjera. Okrenite
kotačić na ručici pokazivača smjera i
odaberite ;1 ili ; 2. Stranicu
svakog mjerača dnevno prijeđenih kilometara možete resetirati
odvojeno, pritiskanjem SET/CLR na
ručici pokazivača smjera na nekoliko
sekundi, na odgovarajućem
izborniku.

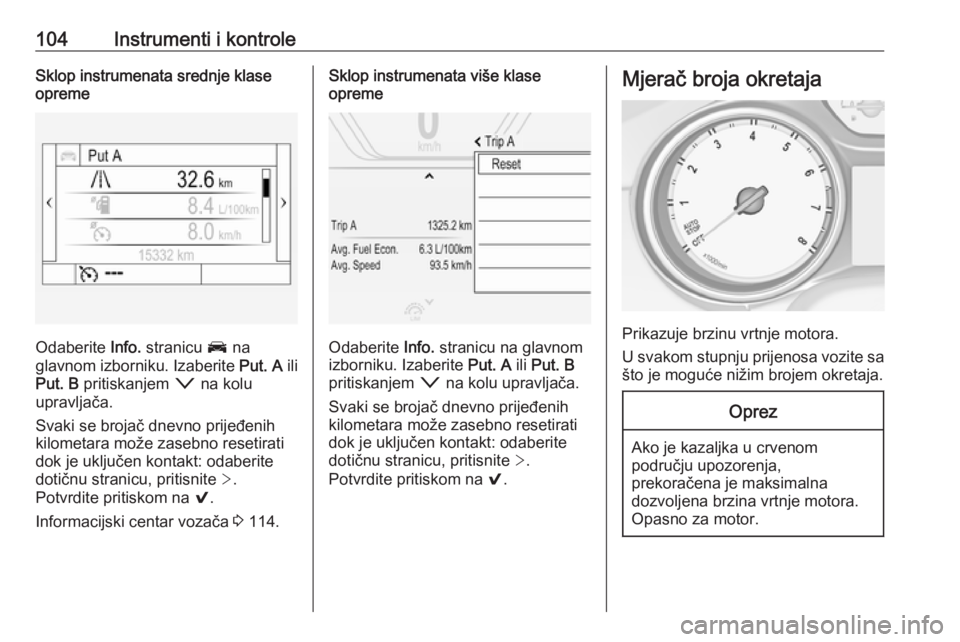

104Instrumenti i kontroleSklop instrumenata srednje klase
opreme
Odaberite Info. stranicu J na
glavnom izborniku. Izaberite Put. A ili
Put. B pritiskanjem o na kolu
upravljača.
Svaki se brojač dnevno prijeđenih
kilometara može zasebno resetirati
dok je uključen kontakt: odaberite
dotičnu stranicu, pritisnite >.
Potvrdite pritiskom na 9.
Informacijski centar vozača 3 114.
Sklop instrumenata više klase
opreme
Odaberite Info. stranicu na glavnom
izborniku. Izaberite Put. A ili Put. B
pritiskanjem o na kolu upravljača.
Svaki se brojač dnevno prijeđenih kilometara može zasebno resetirati
dok je uključen kontakt: odaberite
dotičnu stranicu, pritisnite >.
Potvrdite pritiskom na 9.
Mjerač broja okretaja
Prikazuje brzinu vrtnje motora.
U svakom stupnju prijenosa vozite sa što je moguće nižim brojem okretaja.
Oprez
Ako je kazaljka u crvenompodručju upozorenja,
prekoračena je maksimalna
dozvoljena brzina vrtnje motora.
Opasno za motor.

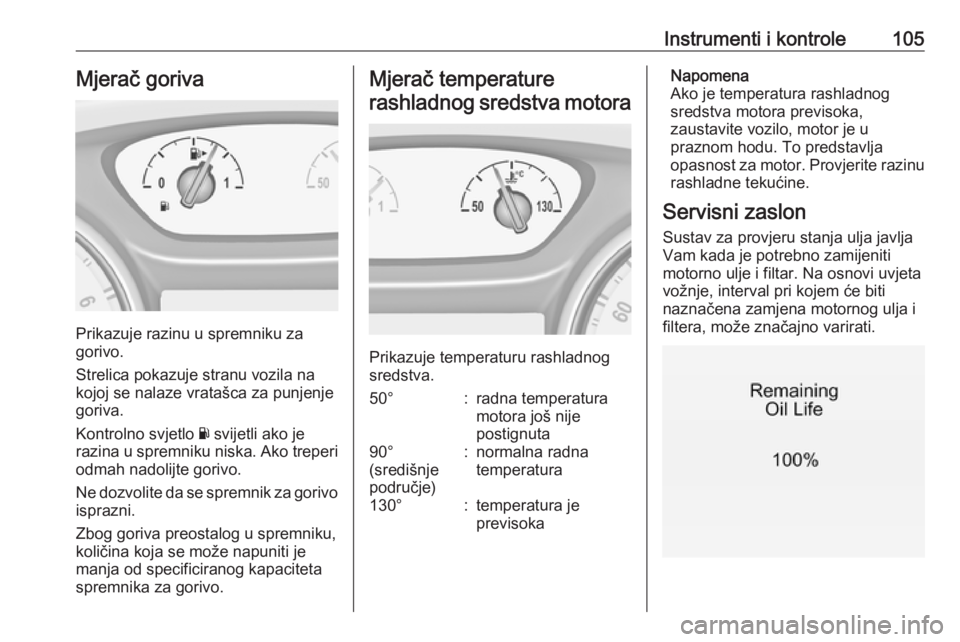

Instrumenti i kontrole105Mjerač goriva
Prikazuje razinu u spremniku za
gorivo.
Strelica pokazuje stranu vozila na
kojoj se nalaze vratašca za punjenje
goriva.
Kontrolno svjetlo Y svijetli ako je
razina u spremniku niska. Ako treperi odmah nadolijte gorivo.
Ne dozvolite da se spremnik za gorivo
isprazni.
Zbog goriva preostalog u spremniku,
količina koja se može napuniti je
manja od specificiranog kapaciteta
spremnika za gorivo.
Mjerač temperature
rashladnog sredstva motora
Prikazuje temperaturu rashladnog
sredstva.
50°:radna temperatura
motora još nije
postignuta90°
(središnje
područje):normalna radna
temperatura130°:temperatura je
previsokaNapomena
Ako je temperatura rashladnog
sredstva motora previsoka,
zaustavite vozilo, motor je u
praznom hodu. To predstavlja
opasnost za motor. Provjerite razinu
rashladne tekućine.
Servisni zaslon Sustav za provjeru stanja ulja javlja
Vam kada je potrebno zamijeniti
motorno ulje i filtar. Na osnovi uvjeta
vožnje, interval pri kojem će biti
naznačena zamjena motornog ulja i
filtera, može značajno varirati.

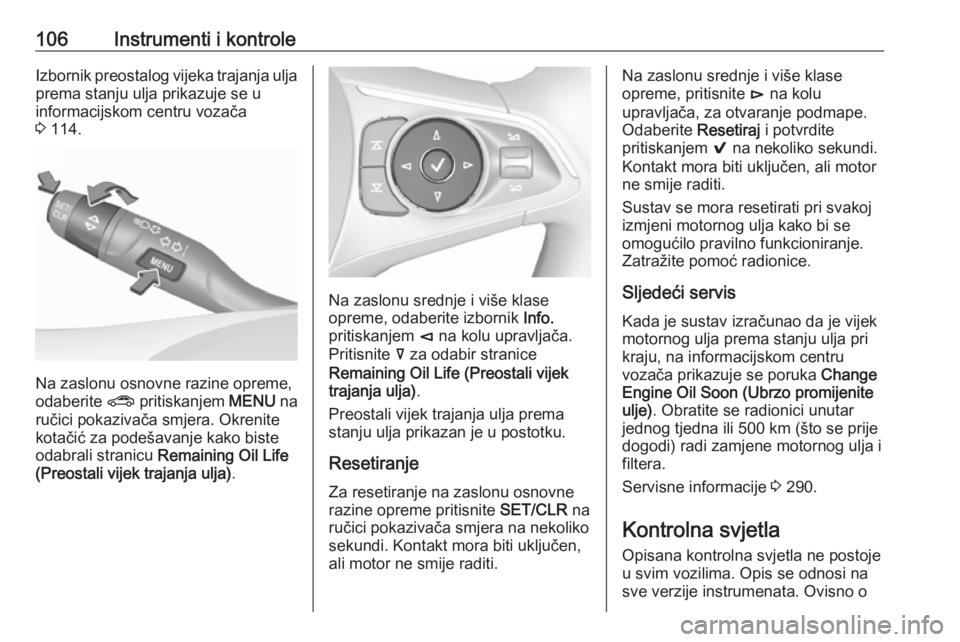

106Instrumenti i kontroleIzbornik preostalog vijeka trajanja ulja
prema stanju ulja prikazuje se u
informacijskom centru vozača
3 114.
Na zaslonu osnovne razine opreme,
odaberite ? pritiskanjem MENU na
ručici pokazivača smjera. Okrenite
kotačić za podešavanje kako biste
odabrali stranicu Remaining Oil Life
(Preostali vijek trajanja ulja) .
Na zaslonu srednje i više klase
opreme, odaberite izbornik Info.
pritiskanjem è na kolu upravljača.
Pritisnite å za odabir stranice
Remaining Oil Life (Preostali vijek
trajanja ulja) .
Preostali vijek trajanja ulja prema
stanju ulja prikazan je u postotku.
Resetiranje Za resetiranje na zaslonu osnovnerazine opreme pritisnite SET/CLR na
ručici pokazivača smjera na nekoliko
sekundi. Kontakt mora biti uključen,
ali motor ne smije raditi.
Na zaslonu srednje i više klase
opreme, pritisnite é na kolu
upravljača, za otvaranje podmape. Odaberite Resetiraj i potvrdite
pritiskanjem 9 na nekoliko sekundi.
Kontakt mora biti uključen, ali motor
ne smije raditi.
Sustav se mora resetirati pri svakoj
izmjeni motornog ulja kako bi se
omogućilo pravilno funkcioniranje.
Zatražite pomoć radionice.
Sljedeći servis
Kada je sustav izračunao da je vijek
motornog ulja prema stanju ulja pri
kraju, na informacijskom centru
vozača prikazuje se poruka Change
Engine Oil Soon (Ubrzo promijenite ulje) . Obratite se radionici unutar
jednog tjedna ili 500 km (što se prije
dogodi) radi zamjene motornog ulja i filtera.
Servisne informacije 3 290.
Kontrolna svjetla
Opisana kontrolna svjetla ne postoje
u svim vozilima. Opis se odnosi na
sve verzije instrumenata. Ovisno o

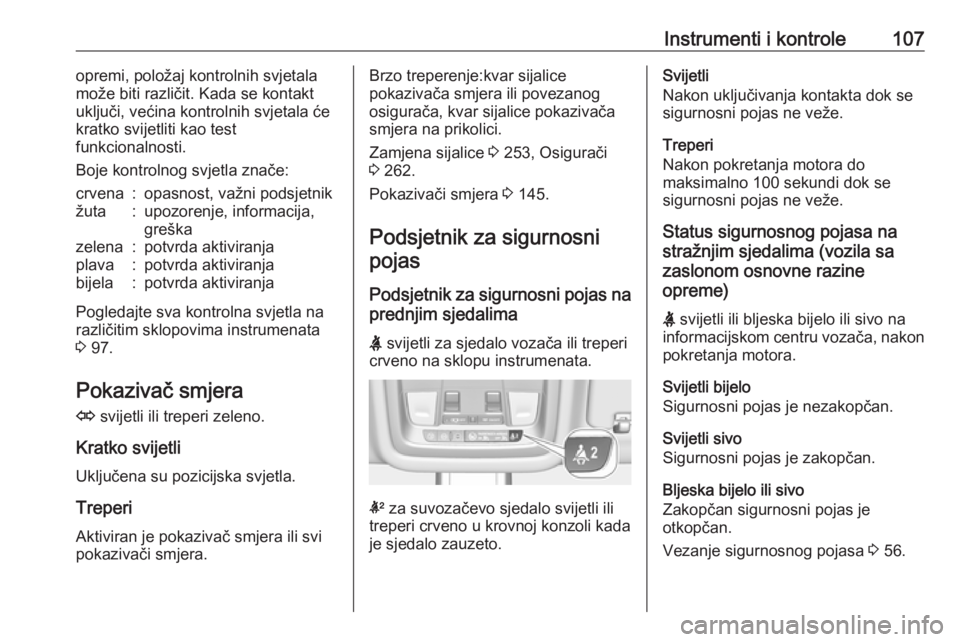

Instrumenti i kontrole107opremi, položaj kontrolnih svjetala
može biti različit. Kada se kontakt
uključi, većina kontrolnih svjetala će
kratko svijetliti kao test
funkcionalnosti.
Boje kontrolnog svjetla znače:crvena:opasnost, važni podsjetnikžuta:upozorenje, informacija,
greškazelena:potvrda aktiviranjaplava:potvrda aktiviranjabijela:potvrda aktiviranja
Pogledajte sva kontrolna svjetla na
različitim sklopovima instrumenata
3 97.
Pokazivač smjera
O svijetli ili treperi zeleno.
Kratko svijetli
Uključena su pozicijska svjetla.
Treperi
Aktiviran je pokazivač smjera ili svi
pokazivači smjera.
Brzo treperenje:kvar sijalice
pokazivača smjera ili povezanog
osigurača, kvar sijalice pokazivača
smjera na prikolici.
Zamjena sijalice 3 253, Osigurači
3 262.
Pokazivači smjera 3 145.
Podsjetnik za sigurnosni pojas
Podsjetnik za sigurnosni pojas na prednjim sjedalima
X svijetli za sjedalo vozača ili treperi
crveno na sklopu instrumenata.
k za suvozačevo sjedalo svijetli ili
treperi crveno u krovnoj konzoli kada
je sjedalo zauzeto.
Svijetli
Nakon uključivanja kontakta dok se
sigurnosni pojas ne veže.
Treperi
Nakon pokretanja motora do
maksimalno 100 sekundi dok se
sigurnosni pojas ne veže.
Status sigurnosnog pojasa na
stražnjim sjedalima (vozila sa
zaslonom osnovne razine
opreme)
X svijetli ili bljeska bijelo ili sivo na
informacijskom centru vozača, nakon
pokretanja motora.
Svijetli bijelo
Sigurnosni pojas je nezakopčan.
Svijetli sivo
Sigurnosni pojas je zakopčan.
Bljeska bijelo ili sivo
Zakopčan sigurnosni pojas je
otkopčan.
Vezanje sigurnosnog pojasa 3 56.

108Instrumenti i kontroleStatus sigurnosnog pojasa na
stražnjim sjedalima (vozila sa
zaslonom srednje i više razine
opreme)
X svijetli zeleno ili sivo ili bljeska žuto
na informacijskom centru vozača, nakon pokretanja motora.
Svijetli sivo
Sigurnosni pojas je nezakopčan.
Svijetli zeleno
Sigurnosni pojas je zakopčan.
Treperi žuto
Zakopčan sigurnosni pojas je
otkopčan.
Vezanje sigurnosnog pojasa 3 56.
Zračni jastuci i zatezači pojaseva
v svijetli crveno.
Pri uključivanju kontakta, kontrolno
svjetlo će zasvijetliti na otprilike
četiri sekunde . Ukoliko ne zasvijetli ili
se ne ugasi nakon četiri sekunde, ili
svijetli za vrijeme vožnje, postoji
greška u sustavu zračnih jastuka.Zatražite pomoć radionice. Zračni
jastuci i zatezači pojasa se možda
neće aktivirati u slučaju nesreće.
Aktiviranje zatezača pojaseva ili
zračnih jastuka označava se stalnim
svijetljenjem v.9 Upozorenje
Za uklanjanje uzroka greške
odmah kontaktirajte radionicu.
Zatezači pojasa, zračni jastuci 3 55,
3 57.
Deaktiviranje zračnog jastuka
V svijetli žuto.
Zračni jastuk suvozača je aktiviran.
* svijetli žuto.
Zračni jastuk suvozača je deaktiviran.
Deaktiviranje zračnog jastuka 3 62.
Sustav punjenja
p svijetli crveno.
Zasvijetli kada se uključi kontakt i gasi se kratko nakon pokretanja motora.
Svijetli za vrijeme rada motora
Zaustavite vozilo, isključite motor.
Akumulator vozila se ne puni.
Hlađenje motora može biti prekinuto.
Servo uređaj kočnice može prestati
raditi. Zatražite pomoć radionice.
Kontrolno svjetlo kvara
Z svijetli ili treperi žuto.
Zasvijetli kada se uključi kontakt i gasi se kratko nakon pokretanja motora.
Svijetli za vrijeme rada motora
Greška u sustavu kontrole emisije
ispušnog sustava. Može doći do
prekoračenja dozvoljene emisije
štetnih sastojaka u ispušnim
plinovima.
