OPEL INSIGNIA BREAK 2017.75 Priručnik za vlasnika (in Croatian)

Instrumenti i kontrole109Kod dizelskih motora, proces čišćenja
filtra krutih čestica potencijalno nije
moguć.
Odmah zatražite pomoć radionice.
Treperi za vrijeme rada motora Greška koja može dovesti do
oštećenja katalizatora. Vozite s
laganim gasom dok treperenje ne
prestane. Odmah zatražite pomoć
radionice.
Sustav kočnica i spojke R svijetli crveno.
Razina tekućine kočnice i spojke je
preniska.9 Upozorenje
Zaustavite vozilo. Ne nastavljajte
putovanje. Kontaktirajte radionicu.
Električna parkirna kočnica
m svijetli ili treperi crveno.
Svijetli
Električna parkirna kočnica ja zategnuta 3 183.
Treperi
Električna parkirna kočnica nije u potpunosti zategnuta ili otpuštena.
Pritisnite papučicu kočnice i
pokušajte resetirati sustav tako što
ćete najprije otpustiti pa zatim
zategnuti električnu parkirnu kočnicu.
Ako m i dalje treperi, ne vozite i
zatražite pomoć radionice.
Kvar električne parkirnekočnice
j svijetli ili treperi žuto.
Svijetli
Električna parkirna kočnica radi sa
smanjenim performansama 3 183.
Treperi
Električna parkirna kočnica je u
servisnom načinu rada. Zaustavite
vozilo, zategnite i otpustite električnu parkirnu kočnicu za resetiranje.9 Upozorenje
Za uklanjanje uzroka greške
odmah kontaktirajte radionicu.
Izbjegavajte parkiranje na
nagibima, sve dok se uzrok kvara
ne otkloni.
Sustav protiv blokiranja
kotača (ABS)
u svijetli žuto.
Svijetli nekoliko sekundi nakon što je
uključen kontakt. Sustav je spreman
za rad kada se kontrolna lampica
ugasi.
Ne ugasi li se kontrolno svjetlo nakon
nekoliko sekundi ili ako svijetli za
vrijeme vožnje, došlo je do greške u
ABS-u. Kočni sustav će i dalje
funkcionirati ali bez ABS regulacije.
Sustav protiv blokiranja kotača
3 182.

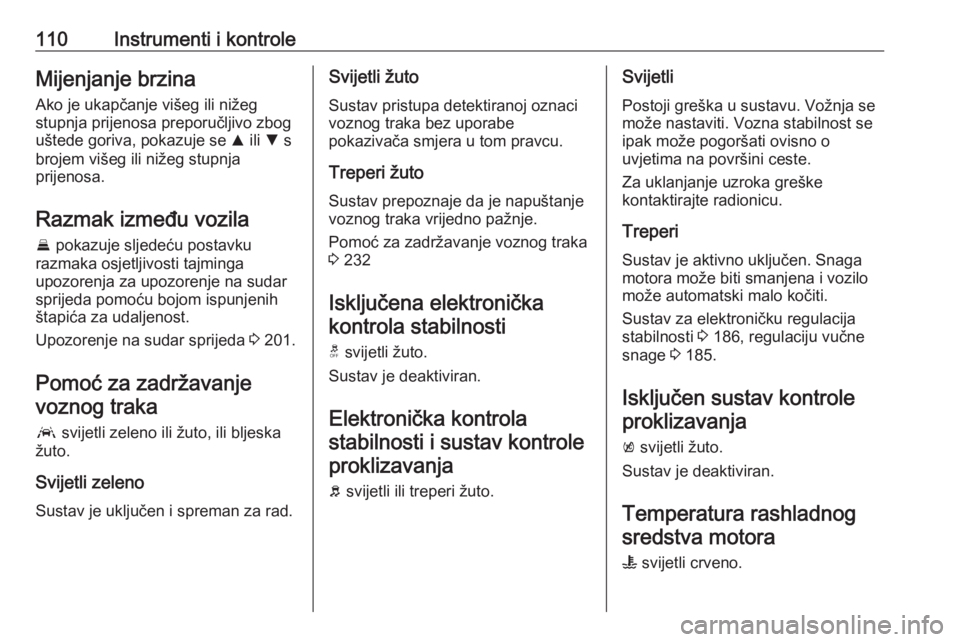

110Instrumenti i kontroleMijenjanje brzinaAko je ukapčanje višeg ili nižeg
stupnja prijenosa preporučljivo zbog
uštede goriva, pokazuje se R ili S s
brojem višeg ili nižeg stupnja
prijenosa.
Razmak između vozilaE pokazuje sljedeću postavku
razmaka osjetljivosti tajminga
upozorenja za upozorenje na sudar
sprijeda pomoću bojom ispunjenih
štapića za udaljenost.
Upozorenje na sudar sprijeda 3 201.
Pomoć za zadržavanje voznog traka
a svijetli zeleno ili žuto, ili bljeska
žuto.
Svijetli zeleno
Sustav je uključen i spreman za rad.Svijetli žuto
Sustav pristupa detektiranoj oznaci
voznog traka bez uporabe
pokazivača smjera u tom pravcu.
Treperi žuto Sustav prepoznaje da je napuštanje
voznog traka vrijedno pažnje.
Pomoć za zadržavanje voznog traka
3 232
Isključena elektronička kontrola stabilnosti
t svijetli žuto.
Sustav je deaktiviran.
Elektronička kontrolastabilnosti i sustav kontrole proklizavanja
b svijetli ili treperi žuto.Svijetli
Postoji greška u sustavu. Vožnja se
može nastaviti. Vozna stabilnost se
ipak može pogoršati ovisno o
uvjetima na površini ceste.
Za uklanjanje uzroka greške
kontaktirajte radionicu.
Treperi
Sustav je aktivno uključen. Snaga
motora može biti smanjena i vozilo
može automatski malo kočiti.
Sustav za elektroničku regulacija
stabilnosti 3 186, regulaciju vučne
snage 3 185.
Isključen sustav kontrole proklizavanja
k svijetli žuto.
Sustav je deaktiviran.
Temperatura rashladnog sredstva motora
W svijetli crveno.

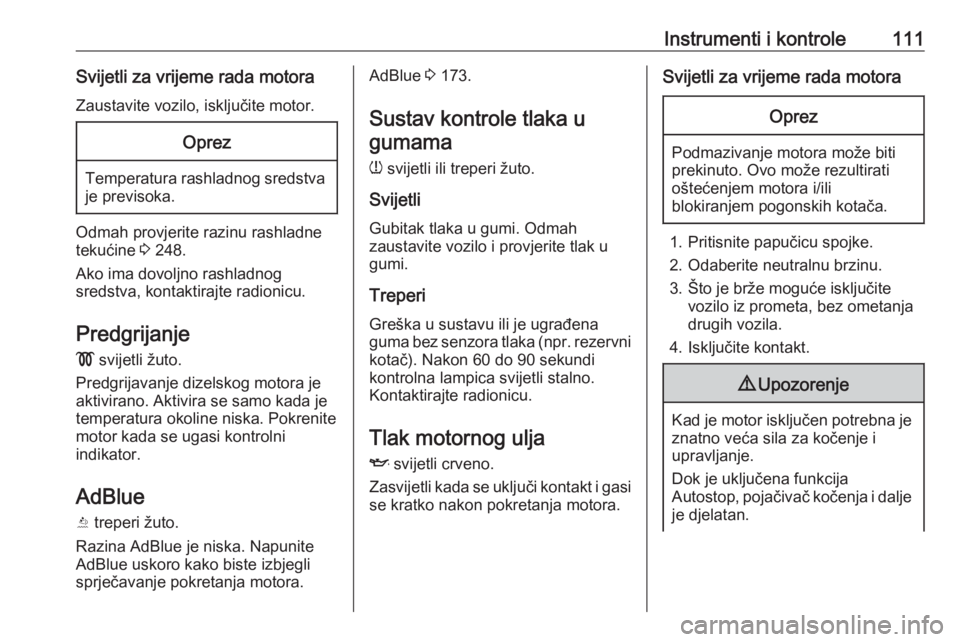

Instrumenti i kontrole111Svijetli za vrijeme rada motora
Zaustavite vozilo, isključite motor.Oprez
Temperatura rashladnog sredstva je previsoka.
Odmah provjerite razinu rashladne
tekućine 3 248.
Ako ima dovoljno rashladnog
sredstva, kontaktirajte radionicu.
Predgrijanje
! svijetli žuto.
Predgrijavanje dizelskog motora je
aktivirano. Aktivira se samo kada je
temperatura okoline niska. Pokrenite
motor kada se ugasi kontrolni
indikator.
AdBlue Y treperi žuto.
Razina AdBlue je niska. Napunite
AdBlue uskoro kako biste izbjegli
sprječavanje pokretanja motora.
AdBlue 3 173.
Sustav kontrole tlaka u gumama
w svijetli ili treperi žuto.
Svijetli
Gubitak tlaka u gumi. Odmah zaustavite vozilo i provjerite tlak u gumi.
Treperi
Greška u sustavu ili je ugrađena
guma bez senzora tlaka (npr. rezervni kotač). Nakon 60 do 90 sekundi
kontrolna lampica svijetli stalno.
Kontaktirajte radionicu.
Tlak motornog ulja I svijetli crveno.
Zasvijetli kada se uključi kontakt i gasi se kratko nakon pokretanja motora.Svijetli za vrijeme rada motoraOprez
Podmazivanje motora može biti
prekinuto. Ovo može rezultirati
oštećenjem motora i/ili
blokiranjem pogonskih kotača.
1. Pritisnite papučicu spojke.
2. Odaberite neutralnu brzinu.
3. Što je brže moguće isključite vozilo iz prometa, bez ometanja
drugih vozila.
4. Isključite kontakt.
9 Upozorenje
Kad je motor isključen potrebna je
znatno veća sila za kočenje i
upravljanje.
Dok je uključena funkcija
Autostop, pojačivač kočenja i dalje
je djelatan.

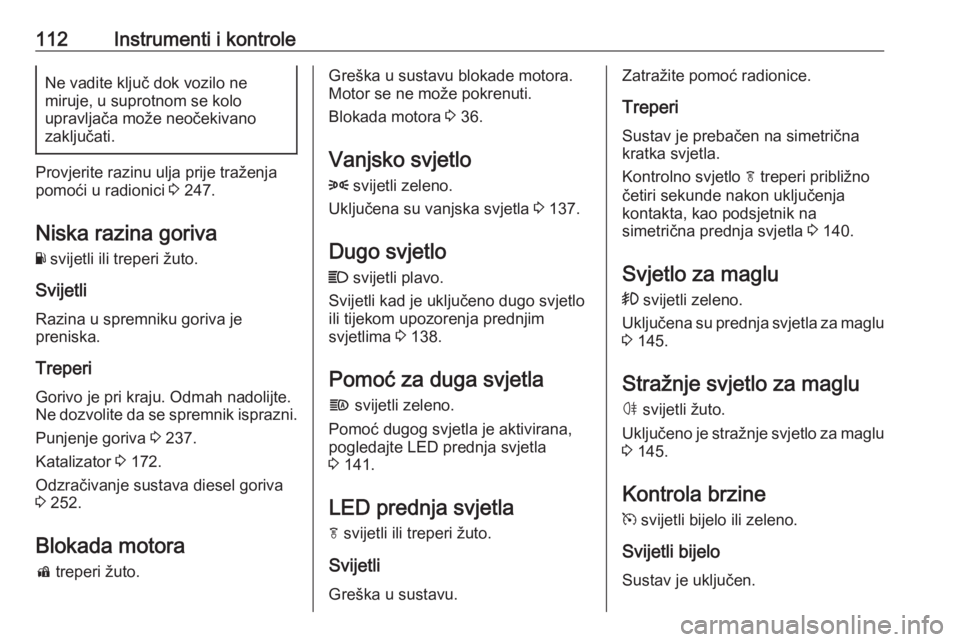

112Instrumenti i kontroleNe vadite ključ dok vozilo ne
miruje, u suprotnom se kolo
upravljača može neočekivano
zaključati.
Provjerite razinu ulja prije traženja
pomoći u radionici 3 247.
Niska razina goriva
Y svijetli ili treperi žuto.
Svijetli
Razina u spremniku goriva je preniska.
Treperi
Gorivo je pri kraju. Odmah nadolijte.
Ne dozvolite da se spremnik isprazni.
Punjenje goriva 3 237.
Katalizator 3 172.
Odzračivanje sustava diesel goriva
3 252.
Blokada motora
d treperi žuto.
Greška u sustavu blokade motora.
Motor se ne može pokrenuti.
Blokada motora 3 36.
Vanjsko svjetlo
8 svijetli zeleno.
Uključena su vanjska svjetla 3 137.
Dugo svjetlo
C svijetli plavo.
Svijetli kad je uključeno dugo svjetlo
ili tijekom upozorenja prednjim
svjetlima 3 138.
Pomoć za duga svjetla f svijetli zeleno.
Pomoć dugog svjetla je aktivirana,
pogledajte LED prednja svjetla
3 141.
LED prednja svjetla
f svijetli ili treperi žuto.
Svijetli
Greška u sustavu.Zatražite pomoć radionice.
Treperi
Sustav je prebačen na simetrična
kratka svjetla.
Kontrolno svjetlo f treperi približno
četiri sekunde nakon uključenja
kontakta, kao podsjetnik na
simetrična prednja svjetla 3 140.
Svjetlo za maglu
> svijetli zeleno.
Uključena su prednja svjetla za maglu 3 145.
Stražnje svjetlo za maglu
ø svijetli žuto.
Uključeno je stražnje svjetlo za maglu 3 145.
Kontrola brzine
m svijetli bijelo ili zeleno.
Svijetli bijelo Sustav je uključen.

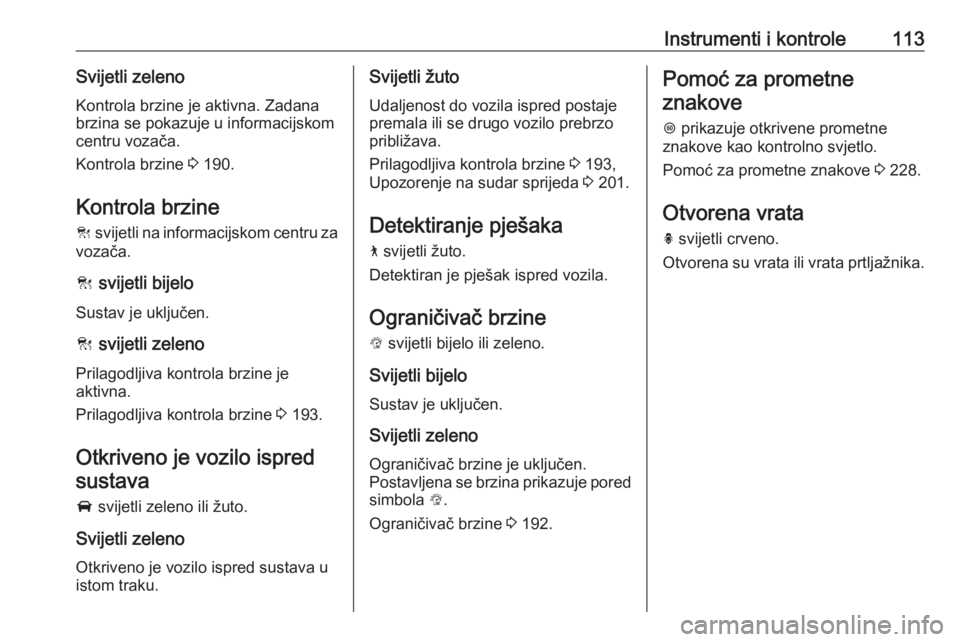

Instrumenti i kontrole113Svijetli zelenoKontrola brzine je aktivna. Zadana
brzina se pokazuje u informacijskom
centru vozača.
Kontrola brzine 3 190.
Kontrola brzine C svijetli na informacijskom centru za
vozača.
C svijetli bijelo
Sustav je uključen.
C svijetli zeleno
Prilagodljiva kontrola brzine je
aktivna.
Prilagodljiva kontrola brzine 3 193.
Otkriveno je vozilo ispred sustava
A svijetli zeleno ili žuto.
Svijetli zeleno Otkriveno je vozilo ispred sustava u
istom traku.Svijetli žuto
Udaljenost do vozila ispred postaje
premala ili se drugo vozilo prebrzo
približava.
Prilagodljiva kontrola brzine 3 193,
Upozorenje na sudar sprijeda 3 201.
Detektiranje pješaka 7 svijetli žuto.
Detektiran je pješak ispred vozila.
Ograničivač brzine
L svijetli bijelo ili zeleno.
Svijetli bijelo Sustav je uključen.
Svijetli zeleno
Ograničivač brzine je uključen.
Postavljena se brzina prikazuje pored simbola L.
Ograničivač brzine 3 192.Pomoć za prometne
znakove
L prikazuje otkrivene prometne
znakove kao kontrolno svjetlo.
Pomoć za prometne znakove 3 228.
Otvorena vrata h svijetli crveno.
Otvorena su vrata ili vrata prtljažnika.

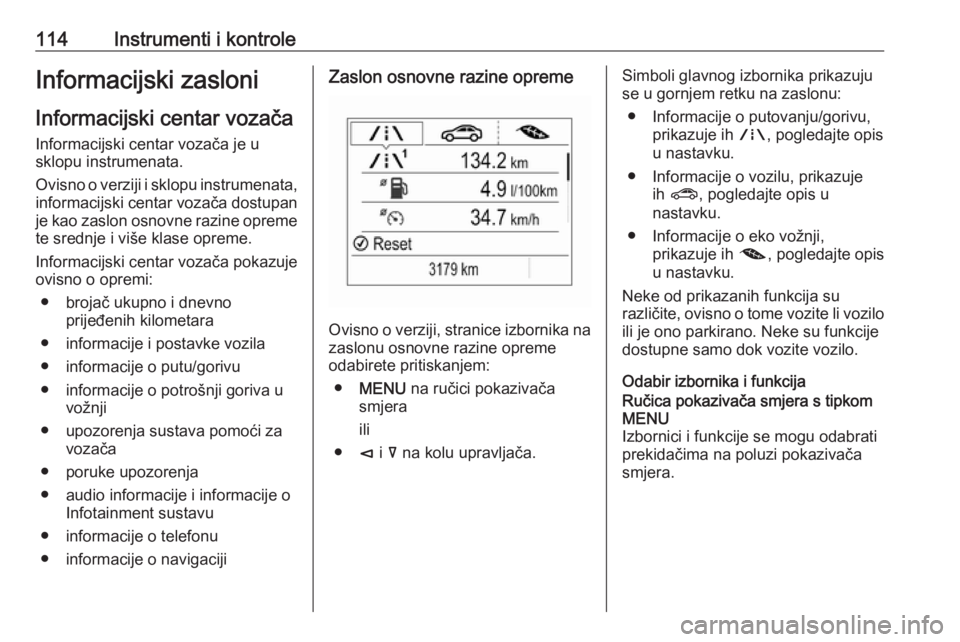

114Instrumenti i kontroleInformacijski zasloniInformacijski centar vozača
Informacijski centar vozača je u
sklopu instrumenata.
Ovisno o verziji i sklopu instrumenata, informacijski centar vozača dostupan
je kao zaslon osnovne razine opreme
te srednje i više klase opreme.
Informacijski centar vozača pokazuje
ovisno o opremi:
● brojač ukupno i dnevno prijeđenih kilometara
● informacije i postavke vozila
● informacije o putu/gorivu
● informacije o potrošnji goriva u vožnji
● upozorenja sustava pomoći za vozača
● poruke upozorenja
● audio informacije i informacije o Infotainment sustavu
● informacije o telefonu
● informacije o navigacijiZaslon osnovne razine opreme
Ovisno o verziji, stranice izbornika na zaslonu osnovne razine opreme
odabirete pritiskanjem:
● MENU na ručici pokazivača
smjera
ili
● è i å na kolu upravljača.
Simboli glavnog izbornika prikazuju
se u gornjem retku na zaslonu:
● Informacije o putovanju/gorivu, prikazuje ih ;, pogledajte opis
u nastavku.
● Informacije o vozilu, prikazuje ih ? , pogledajte opis u
nastavku.
● Informacije o eko vožnji, prikazuje ih @, pogledajte opis
u nastavku.
Neke od prikazanih funkcija su
različite, ovisno o tome vozite li vozilo ili je ono parkirano. Neke su funkcije
dostupne samo dok vozite vozilo.
Odabir izbornika i funkcijaRučica pokazivača smjera s tipkom
MENU
Izbornici i funkcije se mogu odabrati
prekidačima na poluzi pokazivača
smjera.

Instrumenti i kontrole115
Pritisnite MENU za prebacivanje
između glavnih izbornika ili za
povratak iz podizbornika u sljedeću
višu razinu izbornika.
Okrenite kotačić za podešavanje za odabir podizbornika glavnog
izbornika ili postavljanje numeričke
vrijednosti.
Pritisnite SET/CLR za odabir i potvrdu
funkcije.
Poruke vozila i servisne poruke, ako
su potrebne, prikazuju se u iskočnim prozorima na informacijskom centru
vozača. Potvrdite poruke pritiskom na SET/CLR . Poruke vozila 3 127.
Kontrole na kolu upravljača
Izbornici i funkcije mogu se odabrati
putem tipki na desnoj strani kola
upravljača.
Pritisnite è ili é za prebacivanje
između glavnih izbornika ili za
povratak iz podizbornika u sljedeću
višu razinu izbornika.
Pritisnite å ili ä za odabir
podizbornika glavnog izbornika ili
postavljanje numeričke vrijednosti.
Pritisnite 9 za odabir i potvrdu
funkcije.
Poruke vozila i servisne poruke po
potrebi se prikazuju u iskočnim
prozorima na informacijskom centru
vozača. Potvrdite poruke pritiskom na
9 . Poruke vozila 3 127.

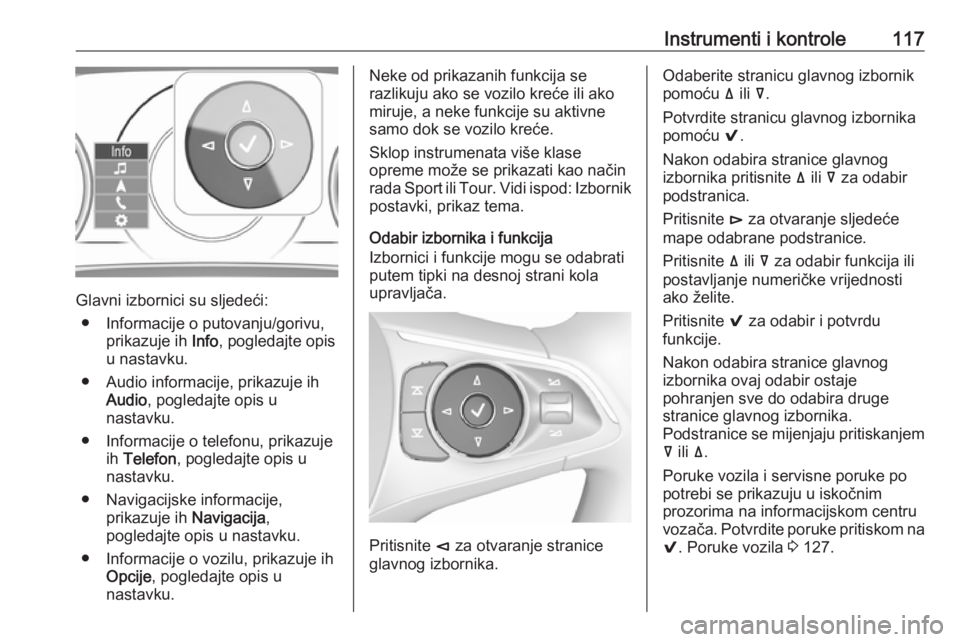

Zaslon srednje klase
Stranice izbornika birate pritiskanjem
è i å na kolu upravljača.
Glavni izbornici su sljedeći:
● Informacije o putovanju/gorivu, prikazuje ih Info, pogledajte opis
u nastavku.
● Audio informacije, prikazuje ih Audio , pogledajte opis u
nastavku.

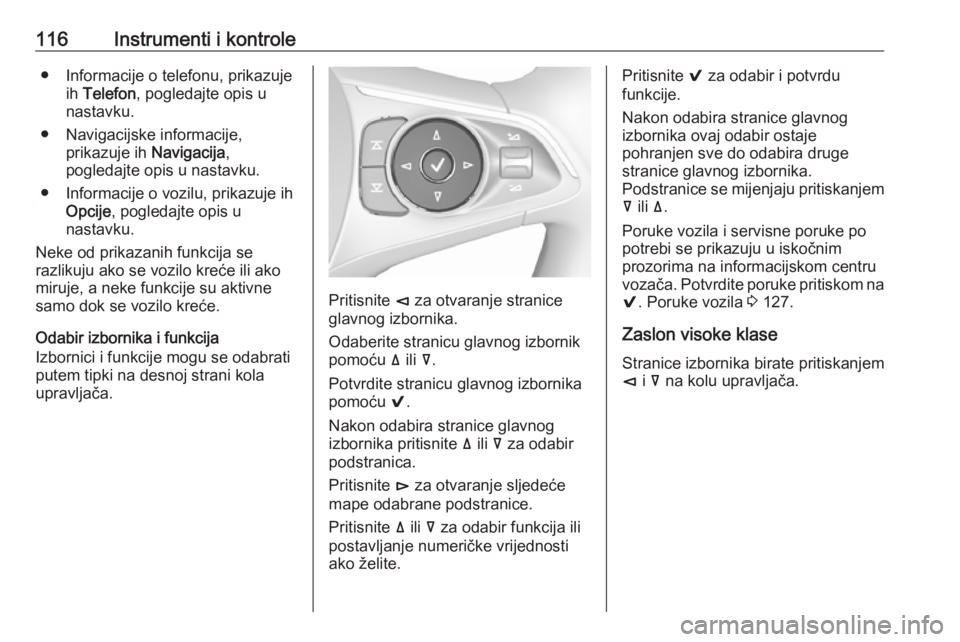

116Instrumenti i kontrole● Informacije o telefonu, prikazujeih Telefon , pogledajte opis u
nastavku.
● Navigacijske informacije, prikazuje ih Navigacija,
pogledajte opis u nastavku.
● Informacije o vozilu, prikazuje ih Opcije , pogledajte opis u
nastavku.
Neke od prikazanih funkcija se
razlikuju ako se vozilo kreće ili ako
miruje, a neke funkcije su aktivne
samo dok se vozilo kreće.
Odabir izbornika i funkcija
Izbornici i funkcije mogu se odabrati
putem tipki na desnoj strani kola
upravljača.
Pritisnite è za otvaranje stranice
glavnog izbornika.
Odaberite stranicu glavnog izbornik pomoću ä ili å.
Potvrdite stranicu glavnog izbornika
pomoću 9.
Nakon odabira stranice glavnog
izbornika pritisnite ä ili å za odabir
podstranica.
Pritisnite é za otvaranje sljedeće
mape odabrane podstranice.
Pritisnite ä ili å za odabir funkcija ili
postavljanje numeričke vrijednosti
ako želite.
Pritisnite 9 za odabir i potvrdu
funkcije.
Nakon odabira stranice glavnog
izbornika ovaj odabir ostaje
pohranjen sve do odabira druge
stranice glavnog izbornika.
Podstranice se mijenjaju pritiskanjem
å ili ä.
Poruke vozila i servisne poruke po
potrebi se prikazuju u iskočnim
prozorima na informacijskom centru vozača. Potvrdite poruke pritiskom na 9 . Poruke vozila 3 127.
Zaslon visoke klase Stranice izbornika birate pritiskanjem
è i å na kolu upravljača.

Instrumenti i kontrole117
Glavni izbornici su sljedeći:● Informacije o putovanju/gorivu, prikazuje ih Info, pogledajte opis
u nastavku.
● Audio informacije, prikazuje ih Audio , pogledajte opis u
nastavku.
● Informacije o telefonu, prikazuje ih Telefon , pogledajte opis u
nastavku.
● Navigacijske informacije, prikazuje ih Navigacija,
pogledajte opis u nastavku.
● Informacije o vozilu, prikazuje ih Opcije , pogledajte opis u
nastavku.
Neke od prikazanih funkcija se razlikuju ako se vozilo kreće ili ako
miruje, a neke funkcije su aktivne
samo dok se vozilo kreće.
Sklop instrumenata više klase
opreme može se prikazati kao način
rada Sport ili Tour. Vidi ispod: Izbornik postavki, prikaz tema.
Odabir izbornika i funkcija
Izbornici i funkcije mogu se odabrati
putem tipki na desnoj strani kola
upravljača.
Pritisnite è za otvaranje stranice
glavnog izbornika.
Odaberite stranicu glavnog izbornik
pomoću ä ili å.
Potvrdite stranicu glavnog izbornika
pomoću 9.
Nakon odabira stranice glavnog
izbornika pritisnite ä ili å za odabir
podstranica.
Pritisnite é za otvaranje sljedeće
mape odabrane podstranice.
Pritisnite ä ili å za odabir funkcija ili
postavljanje numeričke vrijednosti
ako želite.
Pritisnite 9 za odabir i potvrdu
funkcije.
Nakon odabira stranice glavnog
izbornika ovaj odabir ostaje
pohranjen sve do odabira druge
stranice glavnog izbornika.
Podstranice se mijenjaju pritiskanjem å ili ä.
Poruke vozila i servisne poruke po potrebi se prikazuju u iskočnim
prozorima na informacijskom centru vozača. Potvrdite poruke pritiskom na
9 . Poruke vozila 3 127.

118Instrumenti i kontroleIzbornik informacija o putovanju/
gorivu, ; ili info
U nastavku se nalazi popis svih mogućih stranica izbornika
Informacija. Neke možda neće biti
dostupne na vašem vozilu. Ovisno o
vrsti zaslona, neke funkcije su
prikazane simbolima.
Okrenite kotačić za podešavanje ili
pritisnite ä ili å za odabir stranice:
● brojač dnevno prijeđenih kilometara 1 ili A
prosječna potrošnja goriva 1 ili A
prosječna brzina 1 ili A
● brojač dnevno prijeđenih kilometara 2 ili B
prosječna potrošnja goriva 2 ili B
prosječna brzina 2 ili B
● digitalna brzina
● doseg s preostalom količinom goriva u spremniku
● trenutna potrošnja goriva
● preostali vijek trajanja ulja prema
stanju ulja
● tlak u gumi● mjerač vremena
● pomoć za prometne znakove
● razmak između vozila
● prazna stranica
Na zaslonu osnovne razine opreme, stranice Preostali vijek trajanja uljaprema stanju ulja, Tlak u gumama,
Pomoć za prometne znakove i
Indikator razmaka između vozila
prikazane su u izborniku Informacije
o vozilu, odaberite ? pritiskom na
MENU .
Brojač dnevno prijeđenih kilometara
1/A ili 2/B
Brojač dnevno prijeđenih kilometara
prikazuje trenutačnu udaljenost
nakon određenog resetiranja.
Brojač dnevno prijeđenih kilometara
mjeri udaljenost do 9.999 km i
ponovno se pokreće od 0.
Za resetiranje zaslona osnovne
razine opreme pritisnite SET/CLR i
držite tako nekoliko sekundi, za
zaslon srednje i više klase opreme
pritisnite é i potvrdite pomoću 9.Informacije na stranici brojača
dnevno prijeđenih kilometara 1 i 2
možete resetirati odvojeno od brojača
kilometara, prosječne potrošnje i
prosječne brzine, dok je dotični
zaslon uključen.
Prosječna potrošnja goriva 1/A ili 2/B
Prikaz prosječne potrošnje. Mjerenje
se može resetirati u bilo koje vrijeme, kada mjerač počne na zadanoj
vrijednosti.
Za resetiranje zaslona osnovne
razine opreme pritisnite SET/CLR i
držite tako nekoliko sekundi, za
zaslon srednje i više klase opreme
pritisnite é i potvrdite pomoću 9.
Prosječna brzina 1/A ili 2/B Prikaz prosječne brzine. Resetiranje
mjerenja se može izvršiti u bilo kojem
trenutku.
Za resetiranje zaslona osnovne
razine opreme pritisnite SET/CLR i
držite tako nekoliko sekundi, za zaslon srednje i više klase opreme
pritisnite é i potvrdite pomoću 9.
Digitalna brzina
Digitalni prikaz trenutne brzine.
