OPEL INSIGNIA BREAK 2017.75 Sürücü El Kitabı (in Turkish)

Araç bakımı279Bijon anahtarı geçirin, kriko ile
bijon anahtarının doğru konum ve hizada olduğundan emin olun ve
tekerlekler yerden kalkana kadar
çevirin.
5. Bijon cıvatalarını gevşetin.
6. Tekerleği değiştirin. Stepne 3 279.
7. Bijon cıvatalarını takın.
8. Aracı indirin.
9. Bijon anahtarını üzerine yerleştirin ve bijon cıvatalarını
çaprazlama sıkın. Sıkma torku
125 Nm'dir.
10. Jant kapağının arkasındaki supap
sembolü jant supabına doğru
bakmalıdır.
Bijon kapaklarını takın.
11. Aracı kaldırma noktasının kapağını takın.12. Değiştirilen lastiği 3 279, araç
takımlarını 3 265 ve kilitli bijonun
adaptörünü 3 73 istifleyin ve
sabitleyin.
13. Yeni monte edilen tekerleğin lastik hava basıncını ve tekerlek
bijonlarının sıkma torkunu kontrol
edin.
En kısa zamanda hasarlı lastiğin
değişmesini sağlayın.
Kaldırma platformu için kaldırma
konumu
Kaldırma platformunun arka kol
konumu alt gövdededir.
Kaldırma platformunun ön kol
konumu alt gövdededir.
Stepne Bir stepne yerine lastik tamir seti
konulmuş olabilir.
Diğer tekerleklerden farklı olan
stepne takılıyorsa, bu tekerlek geçici
bir stepne olarak sınıflandırılabilir ve
hiçbir etikette belirtilmese de ilgili hız
limitleri geçerlidir. Geçerli hız limitini
kontrol etmek için bir servisten yardım isteyin.
Stepne çelik jantlıdır.

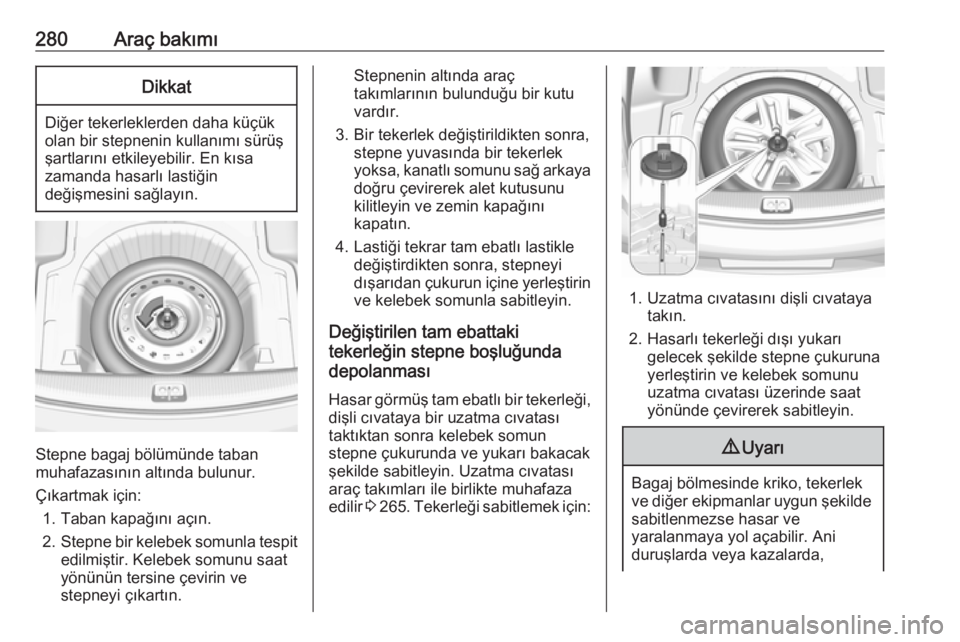

280Araç bakımıDikkat
Diğer tekerleklerden daha küçük
olan bir stepnenin kullanımı sürüş
şartlarını etkileyebilir. En kısa
zamanda hasarlı lastiğin
değişmesini sağlayın.
Stepne bagaj bölümünde taban
muhafazasının altında bulunur.
Çıkartmak için: 1. Taban kapağını açın.
2. Stepne bir kelebek somunla tespit
edilmiştir. Kelebek somunu saat
yönünün tersine çevirin ve
stepneyi çıkartın.
Stepnenin altında araç takımlarının bulunduğu bir kutu
vardır.
3. Bir tekerlek değiştirildikten sonra, stepne yuvasında bir tekerlek
yoksa, kanatlı somunu sağ arkaya doğru çevirerek alet kutusunu
kilitleyin ve zemin kapağını
kapatın.
4. Lastiği tekrar tam ebatlı lastikle değiştirdikten sonra, stepneyi
dışarıdan çukurun içine yerleştirin
ve kelebek somunla sabitleyin.
Değiştirilen tam ebattaki
tekerleğin stepne boşluğunda
depolanması
Hasar görmüş tam ebatlı bir tekerleği,
dişli cıvataya bir uzatma cıvatası
taktıktan sonra kelebek somun
stepne çukurunda ve yukarı bakacak
şekilde sabitleyin. Uzatma cıvatası
araç takımları ile birlikte muhafaza
edilir 3 265 . Tekerleği sabitlemek için:
1. Uzatma cıvatasını dişli cıvataya
takın.
2. Hasarlı tekerleği dışı yukarı gelecek şekilde stepne çukurunayerleştirin ve kelebek somunu
uzatma cıvatası üzerinde saat
yönünde çevirerek sabitleyin.
9 Uyarı
Bagaj bölmesinde kriko, tekerlek
ve diğer ekipmanlar uygun şekilde sabitlenmezse hasar ve
yaralanmaya yol açabilir. Ani
duruşlarda veya kazalarda,

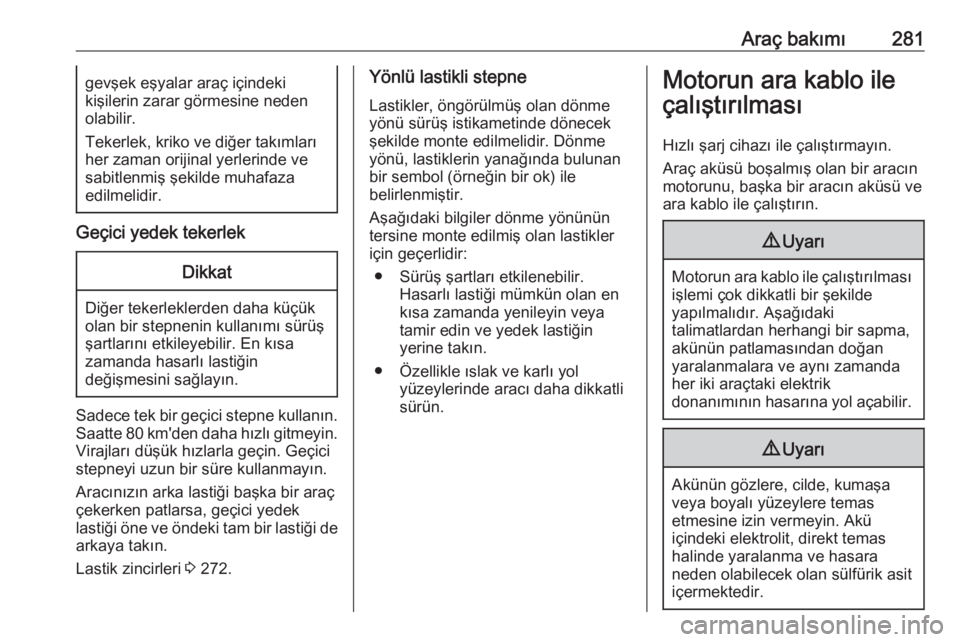

Araç bakımı281gevşek eşyalar araç içindeki
kişilerin zarar görmesine neden olabilir.
Tekerlek, kriko ve diğer takımları
her zaman orijinal yerlerinde ve
sabitlenmiş şekilde muhafaza
edilmelidir.
Geçici yedek tekerlek
Dikkat
Diğer tekerleklerden daha küçük
olan bir stepnenin kullanımı sürüş
şartlarını etkileyebilir. En kısa
zamanda hasarlı lastiğin
değişmesini sağlayın.
Sadece tek bir geçici stepne kullanın. Saatte 80 km'den daha hızlı gitmeyin.
Virajları düşük hızlarla geçin. Geçici
stepneyi uzun bir süre kullanmayın.
Aracınızın arka lastiği başka bir araç
çekerken patlarsa, geçici yedek
lastiği öne ve öndeki tam bir lastiği de
arkaya takın.
Lastik zincirleri 3 272.
Yönlü lastikli stepne
Lastikler, öngörülmüş olan dönme
yönü sürüş istikametinde dönecek
şekilde monte edilmelidir. Dönme
yönü, lastiklerin yanağında bulunan
bir sembol (örneğin bir ok) ile
belirlenmiştir.
Aşağıdaki bilgiler dönme yönünün tersine monte edilmiş olan lastikler
için geçerlidir:
● Sürüş şartları etkilenebilir. Hasarlı lastiği mümkün olan en
kısa zamanda yenileyin veya
tamir edin ve yedek lastiğin
yerine takın.
● Özellikle ıslak ve karlı yol yüzeylerinde aracı daha dikkatli
sürün.Motorun ara kablo ile
çalıştırılması
Hızlı şarj cihazı ile çalıştırmayın.
Araç aküsü boşalmış olan bir aracın
motorunu, başka bir aracın aküsü ve
ara kablo ile çalıştırın.9 Uyarı
Motorun ara kablo ile çalıştırılması
işlemi çok dikkatli bir şekilde
yapılmalıdır. Aşağıdaki
talimatlardan herhangi bir sapma,
akünün patlamasından doğan
yaralanmalara ve aynı zamanda
her iki araçtaki elektrik
donanımının hasarına yol açabilir.
9 Uyarı
Akünün gözlere, cilde, kumaşa
veya boyalı yüzeylere temas
etmesine izin vermeyin. Akü
içindeki elektrolit, direkt temas
halinde yaralanma ve hasara
neden olabilecek olan sülfürik asit
içermektedir.

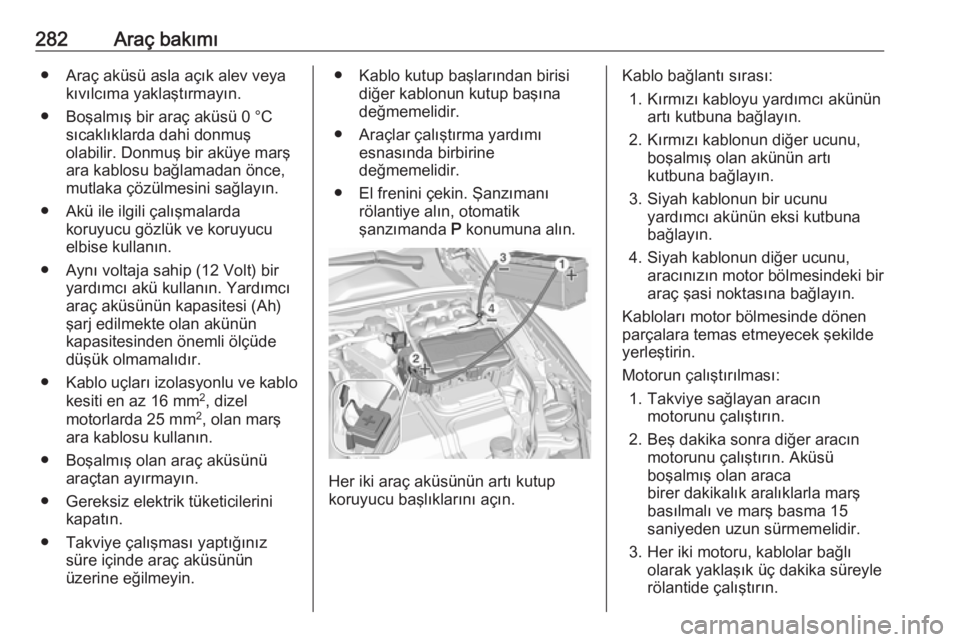

282Araç bakımı● Araç aküsü asla açık alev veyakıvılcıma yaklaştırmayın.
● Boşalmış bir araç aküsü 0 °C sıcaklıklarda dahi donmuş
olabilir. Donmuş bir aküye marş
ara kablosu bağlamadan önce, mutlaka çözülmesini sağlayın.
● Akü ile ilgili çalışmalarda koruyucu gözlük ve koruyucu
elbise kullanın.
● Aynı voltaja sahip (12 Volt) bir yardımcı akü kullanın. Yardımcı
araç aküsünün kapasitesi (Ah)
şarj edilmekte olan akünün
kapasitesinden önemli ölçüde
düşük olmamalıdır.
● Kablo uçları izolasyonlu ve kablo
kesiti en az 16 mm 2
, dizel
motorlarda 25 mm 2
, olan marş
ara kablosu kullanın.
● Boşalmış olan araç aküsünü araçtan ayırmayın.
● Gereksiz elektrik tüketicilerini kapatın.
● Takviye çalışması yaptığınız süre içinde araç aküsünün
üzerine eğilmeyin.● Kablo kutup başlarından birisi diğer kablonun kutup başına
değmemelidir.
● Araçlar çalıştırma yardımı esnasında birbirine
değmemelidir.
● El frenini çekin. Şanzımanı rölantiye alın, otomatik
şanzımanda P konumuna alın.
Her iki araç aküsünün artı kutup
koruyucu başlıklarını açın.
Kablo bağlantı sırası:
1. Kırmızı kabloyu yardımcı akünün artı kutbuna bağlayın.
2. Kırmızı kablonun diğer ucunu, boşalmış olan akünün artıkutbuna bağlayın.
3. Siyah kablonun bir ucunu yardımcı akünün eksi kutbuna
bağlayın.
4. Siyah kablonun diğer ucunu, aracınızın motor bölmesindeki bir
araç şasi noktasına bağlayın.
Kabloları motor bölmesinde dönen
parçalara temas etmeyecek şekilde yerleştirin.
Motorun çalıştırılması: 1. Takviye sağlayan aracın motorunu çalıştırın.
2. Beş dakika sonra diğer aracın motorunu çalıştırın. Aküsü
boşalmış olan araca
birer dakikalık aralıklarla marş
basılmalı ve marş basma 15
saniyeden uzun sürmemelidir.
3. Her iki motoru, kablolar bağlı olarak yaklaşık üç dakika süreyle
rölantide çalıştırın.

Araç bakımı2834. Akım yüklenen araçtaki birelektrik tüketicisini (örneğin
aydınlatma, arka cam ısıtıcısı)
açın.
5. Kabloları sökerken yukarıdaki işlem sırasının tam tersini
uygulayın.Çekme

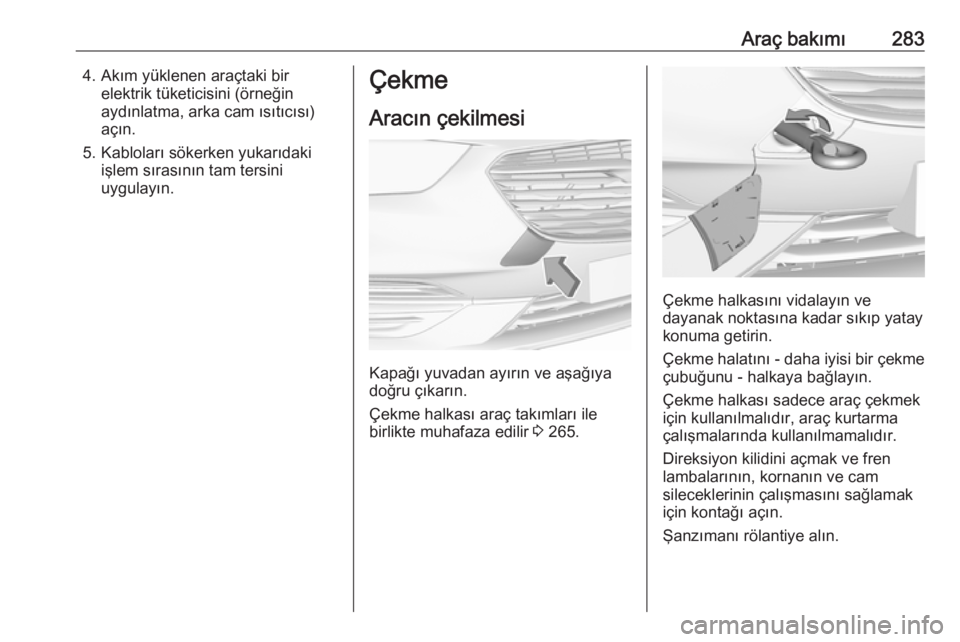

Aracın çekilmesi
Kapağı yuvadan ayırın ve aşağıya
doğru çıkarın.
Çekme halkası araç takımları ile
birlikte muhafaza edilir 3 265.
Çekme halkasını vidalayın ve
dayanak noktasına kadar sıkıp yatay
konuma getirin.
Çekme halatını - daha iyisi bir çekme çubuğunu - halkaya bağlayın.
Çekme halkası sadece araç çekmek
için kullanılmalıdır, araç kurtarma
çalışmalarında kullanılmamalıdır.
Direksiyon kilidini açmak ve fren
lambalarının, kornanın ve cam
sileceklerinin çalışmasını sağlamak
için kontağı açın.
Şanzımanı rölantiye alın.

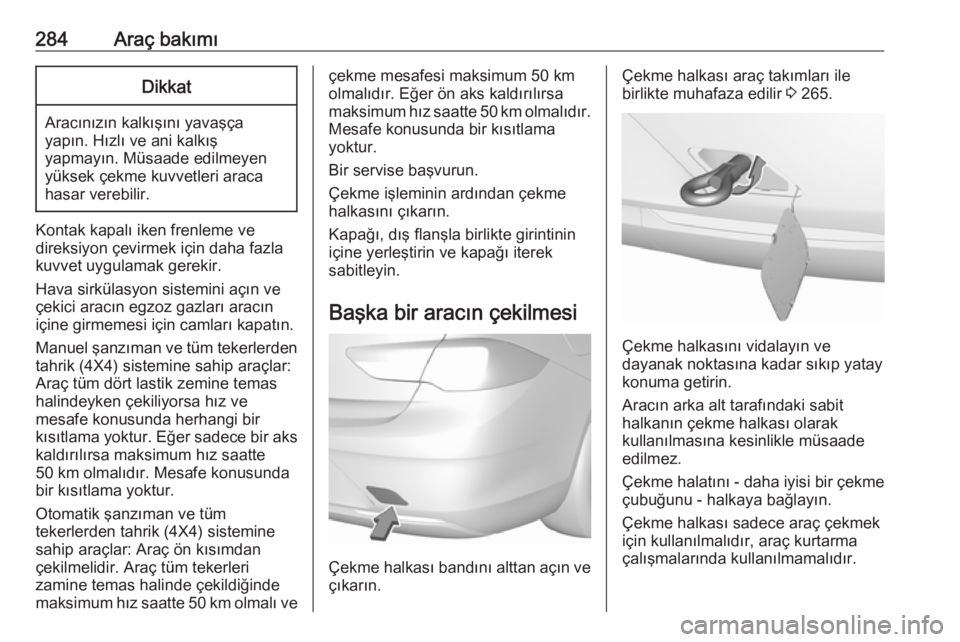

284Araç bakımıDikkat
Aracınızın kalkışını yavaşça
yapın. Hızlı ve ani kalkış
yapmayın. Müsaade edilmeyen
yüksek çekme kuvvetleri araca
hasar verebilir.
Kontak kapalı iken frenleme ve
direksiyon çevirmek için daha fazla
kuvvet uygulamak gerekir.
Hava sirkülasyon sistemini açın ve
çekici aracın egzoz gazları aracın
içine girmemesi için camları kapatın.
Manuel şanzıman ve tüm tekerlerden tahrik (4X4) sistemine sahip araçlar:
Araç tüm dört lastik zemine temas
halindeyken çekiliyorsa hız ve
mesafe konusunda herhangi bir
kısıtlama yoktur. Eğer sadece bir aks
kaldırılırsa maksimum hız saatte
50 km olmalıdır. Mesafe konusunda
bir kısıtlama yoktur.
Otomatik şanzıman ve tüm
tekerlerden tahrik (4X4) sistemine
sahip araçlar: Araç ön kısımdan
çekilmelidir. Araç tüm tekerleri
zamine temas halinde çekildiğinde
maksimum hız saatte 50 km olmalı ve
çekme mesafesi maksimum 50 km
olmalıdır. Eğer ön aks kaldırılırsa maksimum hız saatte 50 km olmalıdır.
Mesafe konusunda bir kısıtlama
yoktur.
Bir servise başvurun.
Çekme işleminin ardından çekme
halkasını çıkarın.
Kapağı, dış flanşla birlikte girintinin
içine yerleştirin ve kapağı iterek
sabitleyin.
Başka bir aracın çekilmesi
Çekme halkası bandını alttan açın ve
çıkarın.
Çekme halkası araç takımları ile
birlikte muhafaza edilir 3 265.
Çekme halkasını vidalayın ve
dayanak noktasına kadar sıkıp yatay
konuma getirin.
Aracın arka alt tarafındaki sabit
halkanın çekme halkası olarak
kullanılmasına kesinlikle müsaade edilmez.
Çekme halatını - daha iyisi bir çekme çubuğunu - halkaya bağlayın.
Çekme halkası sadece araç çekmek
için kullanılmalıdır, araç kurtarma
çalışmalarında kullanılmamalıdır.

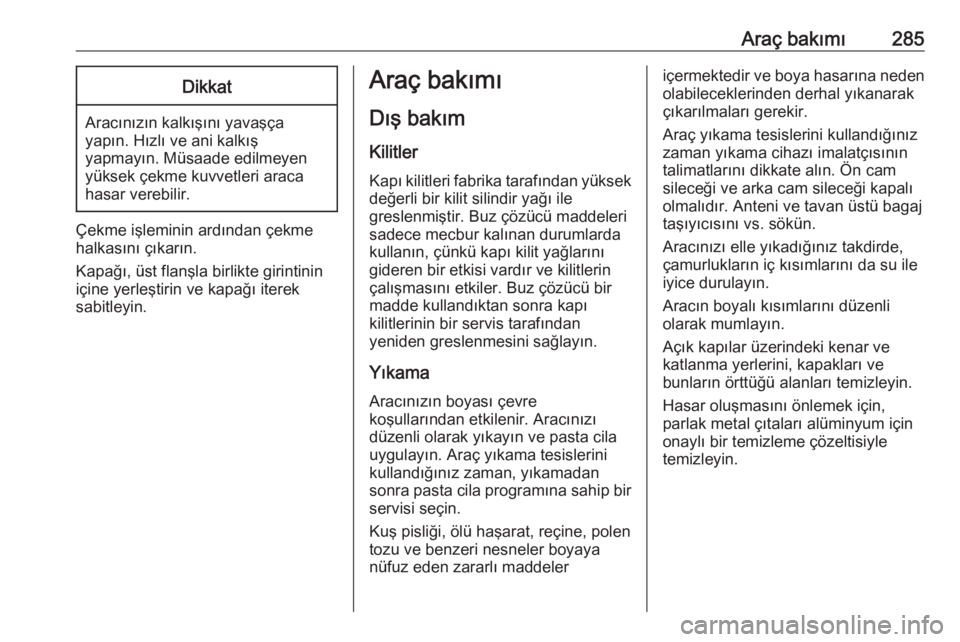

Araç bakımı285Dikkat
Aracınızın kalkışını yavaşça
yapın. Hızlı ve ani kalkış
yapmayın. Müsaade edilmeyen
yüksek çekme kuvvetleri araca
hasar verebilir.
Çekme işleminin ardından çekme
halkasını çıkarın.
Kapağı, üst flanşla birlikte girintinin
içine yerleştirin ve kapağı iterek
sabitleyin.
Araç bakımı
Dış bakım
Kilitler Kapı kilitleri fabrika tarafından yüksekdeğerli bir kilit silindir yağı ile
greslenmiştir. Buz çözücü maddeleri
sadece mecbur kalınan durumlarda
kullanın, çünkü kapı kilit yağlarını gideren bir etkisi vardır ve kilitlerin
çalışmasını etkiler. Buz çözücü bir
madde kullandıktan sonra kapı
kilitlerinin bir servis tarafından
yeniden greslenmesini sağlayın.
Yıkama Aracınızın boyası çevre
koşullarından etkilenir. Aracınızı
düzenli olarak yıkayın ve pasta cila
uygulayın. Araç yıkama tesislerini kullandığınız zaman, yıkamadan
sonra pasta cila programına sahip bir
servisi seçin.
Kuş pisliği, ölü haşarat, reçine, polen
tozu ve benzeri nesneler boyaya
nüfuz eden zararlı maddeleriçermektedir ve boya hasarına neden
olabileceklerinden derhal yıkanarak
çıkarılmaları gerekir.
Araç yıkama tesislerini kullandığınız zaman yıkama cihazı imalatçısının
talimatlarını dikkate alın. Ön cam
sileceği ve arka cam sileceği kapalı
olmalıdır. Anteni ve tavan üstü bagaj
taşıyıcısını vs. sökün.
Aracınızı elle yıkadığınız takdirde,
çamurlukların iç kısımlarını da su ile
iyice durulayın.
Aracın boyalı kısımlarını düzenli
olarak mumlayın.
Açık kapılar üzerindeki kenar ve
katlanma yerlerini, kapakları ve
bunların örttüğü alanları temizleyin.
Hasar oluşmasını önlemek için,
parlak metal çıtaları alüminyum için onaylı bir temizleme çözeltisiyle
temizleyin.

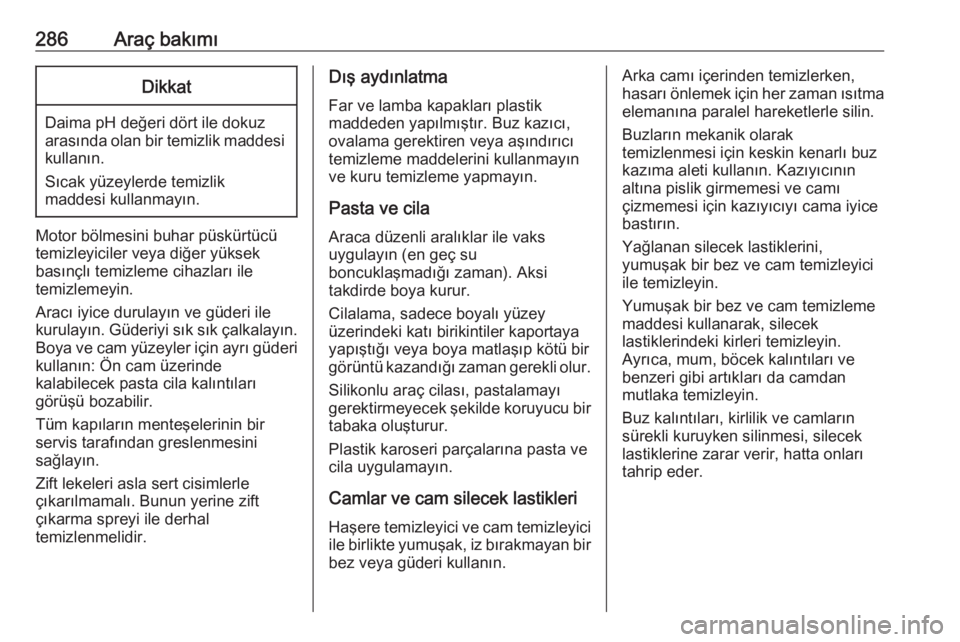

286Araç bakımıDikkat
Daima pH değeri dört ile dokuz
arasında olan bir temizlik maddesi
kullanın.
Sıcak yüzeylerde temizlik
maddesi kullanmayın.
Motor bölmesini buhar püskürtücü
temizleyiciler veya diğer yüksek
basınçlı temizleme cihazları ile
temizlemeyin.
Aracı iyice durulayın ve güderi ile
kurulayın. Güderiyi sık sık çalkalayın. Boya ve cam yüzeyler için ayrı güderi
kullanın: Ön cam üzerinde
kalabilecek pasta cila kalıntıları
görüşü bozabilir.
Tüm kapıların menteşelerinin bir
servis tarafından greslenmesini
sağlayın.
Zift lekeleri asla sert cisimlerle
çıkarılmamalı. Bunun yerine zift
çıkarma spreyi ile derhal
temizlenmelidir.
Dış aydınlatma
Far ve lamba kapakları plastik
maddeden yapılmıştır. Buz kazıcı,
ovalama gerektiren veya aşındırıcı
temizleme maddelerini kullanmayın ve kuru temizleme yapmayın.
Pasta ve cila
Araca düzenli aralıklar ile vaks
uygulayın (en geç su
boncuklaşmadığı zaman). Aksi
takdirde boya kurur.
Cilalama, sadece boyalı yüzey
üzerindeki katı birikintiler kaportaya
yapıştığı veya boya matlaşıp kötü bir
görüntü kazandığı zaman gerekli olur.
Silikonlu araç cilası, pastalamayı
gerektirmeyecek şekilde koruyucu bir tabaka oluşturur.
Plastik karoseri parçalarına pasta ve
cila uygulamayın.
Camlar ve cam silecek lastikleri Haşere temizleyici ve cam temizleyiciile birlikte yumuşak, iz bırakmayan bir bez veya güderi kullanın.Arka camı içerinden temizlerken,
hasarı önlemek için her zaman ısıtma
elemanına paralel hareketlerle silin.
Buzların mekanik olarak
temizlenmesi için keskin kenarlı buz kazıma aleti kullanın. Kazıyıcının
altına pislik girmemesi ve camı
çizmemesi için kazıyıcıyı cama iyice
bastırın.
Yağlanan silecek lastiklerini,
yumuşak bir bez ve cam temizleyici
ile temizleyin.
Yumuşak bir bez ve cam temizleme
maddesi kullanarak, silecek
lastiklerindeki kirleri temizleyin.
Ayrıca, mum, böcek kalıntıları ve
benzeri gibi artıkları da camdan
mutlaka temizleyin.
Buz kalıntıları, kirlilik ve camların
sürekli kuruyken silinmesi, silecek
lastiklerine zarar verir, hatta onları
tahrip eder.

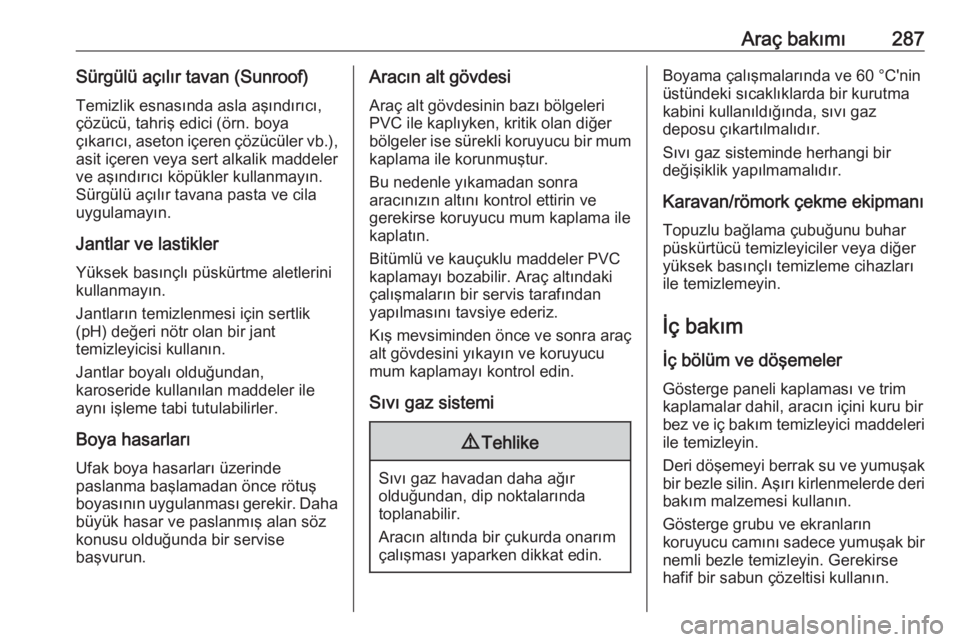

Araç bakımı287Sürgülü açılır tavan (Sunroof)Temizlik esnasında asla aşındırıcı,
çözücü, tahriş edici (örn. boya
çıkarıcı, aseton içeren çözücüler vb.),
asit içeren veya sert alkalik maddeler
ve aşındırıcı köpükler kullanmayın.
Sürgülü açılır tavana pasta ve cila
uygulamayın.
Jantlar ve lastikler Yüksek basınçlı püskürtme aletlerini
kullanmayın.
Jantların temizlenmesi için sertlik
(pH) değeri nötr olan bir jant
temizleyicisi kullanın.
Jantlar boyalı olduğundan,
karoseride kullanılan maddeler ile
aynı işleme tabi tutulabilirler.
Boya hasarlarıUfak boya hasarları üzerinde
paslanma başlamadan önce rötuş
boyasının uygulanması gerekir. Daha
büyük hasar ve paslanmış alan söz
konusu olduğunda bir servise
başvurun.Aracın alt gövdesi
Araç alt gövdesinin bazı bölgeleri
PVC ile kaplıyken, kritik olan diğer bölgeler ise sürekli koruyucu bir mum
kaplama ile korunmuştur.
Bu nedenle yıkamadan sonra
aracınızın altını kontrol ettirin ve
gerekirse koruyucu mum kaplama ile
kaplatın.
Bitümlü ve kauçuklu maddeler PVC
kaplamayı bozabilir. Araç altındaki
çalışmaların bir servis tarafından
yapılmasını tavsiye ederiz.
Kış mevsiminden önce ve sonra araç alt gövdesini yıkayın ve koruyucu
mum kaplamayı kontrol edin.
Sıvı gaz sistemi9 Tehlike
Sıvı gaz havadan daha ağır
olduğundan, dip noktalarında
toplanabilir.
Aracın altında bir çukurda onarım
çalışması yaparken dikkat edin.
Boyama çalışmalarında ve 60 °C'nin
üstündeki sıcaklıklarda bir kurutma kabini kullanıldığında, sıvı gaz
deposu çıkartılmalıdır.
Sıvı gaz sisteminde herhangi bir
değişiklik yapılmamalıdır.
Karavan/römork çekme ekipmanı Topuzlu bağlama çubuğunu buhar
püskürtücü temizleyiciler veya diğer
yüksek basınçlı temizleme cihazları
ile temizlemeyin.
İç bakım İç bölüm ve döşemeler
Gösterge paneli kaplaması ve trim
kaplamalar dahil, aracın içini kuru bir
bez ve iç bakım temizleyici maddeleri ile temizleyin.
Deri döşemeyi berrak su ve yumuşak bir bezle silin. Aşırı kirlenmelerde deri
bakım malzemesi kullanın.
Gösterge grubu ve ekranların
koruyucu camını sadece yumuşak bir
nemli bezle temizleyin. Gerekirse
hafif bir sabun çözeltisi kullanın.

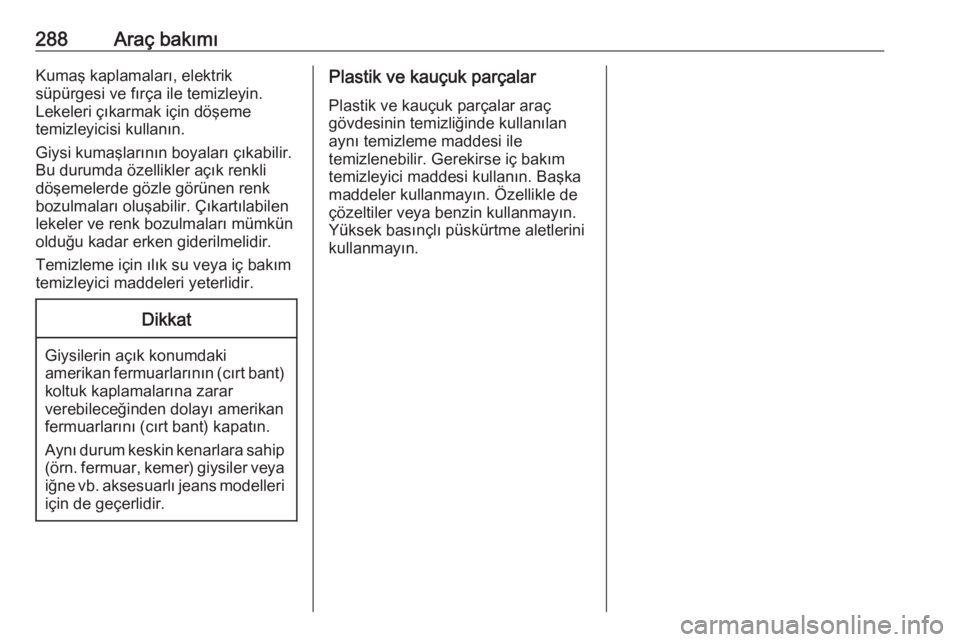

288Araç bakımıKumaş kaplamaları, elektrik
süpürgesi ve fırça ile temizleyin.
Lekeleri çıkarmak için döşeme
temizleyicisi kullanın.
Giysi kumaşlarının boyaları çıkabilir.
Bu durumda özellikler açık renkli
döşemelerde gözle görünen renk
bozulmaları oluşabilir. Çıkartılabilen
lekeler ve renk bozulmaları mümkün
olduğu kadar erken giderilmelidir.
Temizleme için ılık su veya iç bakım
temizleyici maddeleri yeterlidir.Dikkat
Giysilerin açık konumdaki
amerikan fermuarlarının (cırt bant)
koltuk kaplamalarına zarar
verebileceğinden dolayı amerikan
fermuarlarını (cırt bant) kapatın.
Aynı durum keskin kenarlara sahip (örn. fermuar, kemer) giysiler veya
iğne vb. aksesuarlı jeans modelleri
için de geçerlidir.
Plastik ve kauçuk parçalar
Plastik ve kauçuk parçalar araç
gövdesinin temizliğinde kullanılan
aynı temizleme maddesi ile
temizlenebilir. Gerekirse iç bakım
temizleyici maddesi kullanın. Başka
maddeler kullanmayın. Özellikle de
çözeltiler veya benzin kullanmayın.
Yüksek basınçlı püskürtme aletlerini
kullanmayın.
