Anahtar, Kapılar ve Camlar39Camlar
Ön cam
Ön cam çıkartmaları Yol ücreti veya benzeri çıkartmalarıön camdaki dikiz aynası alanına
yapıştırmayın. Aksi takdirde,
sensörün tespit alanı ve ayna
gövdesindeki kameranın görüş alanı
kısıtlanabilir.
Ön cam değişimiDikkat
Araç sürücü destek sistemleri için
öne bakan bir kamera sensörüne
sahipse, herhangi bir ön cam
değişiminin Opel teknik
özelliklerine göre doğru şekilde
yapılması çok önemlidir. Aksi
takdirde bu sistemler düzgün
çalışmayabilir ve bu sistemlerin
beklenmedik davranış sergileme
ve/veya mesajlar gönderme riski
söz konusudur.
Dikkat
Araç Baş üstü ekranla
donatılmışsa, her türlü ön cam
değişiminin Opel teknik
özelliklerine uygun ve doğru
şekilde yapılması çok önemlidir.
Aksi takdirde, sistem düzgün
çalışmayabilir ve görüntü bulanık
görünebilir.
Elektrik kumandalı camlar
9 Uyarı
Elektrik kumandalı camları
kullanırken dikkatli olun. Özellikle
çocuklar için yaralanma tehlikesi
söz konusudur.
Arka koltuklarda çocuklar seyahat
ediyorsa elektrikli camların çocuk
emniyet sistemini etkin konuma
getirin.
Camları kapanış esnasında
yakından takip edin. Camlar
hareket halindeyken arasına
birşey sıkışmadığından emin olun.
Elektrik kumadalı camları
çalıştırabilmek için kontağı açın.
Korunan güç kapalı 3 165.
İlgili cama ait # düğmesine
basarak camı açabilir veya düğmeyi
çekerek camı kapatabilirsiniz.
Düğmenin ilk direnç noktasına kadar bastırılması veya çekilmesi:
Düğmenin kullanıldığı süre boyunca
cam açılır veya kapatılır.
Düğmenin ikinci direnç noktasına
kadar itilmesi veya çekilmesi ve
ardından serbest bırakılması: cam
emniyet fonksiyonuyla birlikte
otomatik olarak tamamen açılır veya

40Anahtar, Kapılar ve Camlarkapatılır. Kapanma veya açılma
hareketini durdurmak için düğmeyi
aynı yönde tekrar kullanın.
Koruma fonksiyonu
Cam, otomatik kapanma esnasında
orta seviyelerde bir dirençle
karşılaşırsa, kapanma işlemi derhal
durur ve cam tekrar açılır.
Emniyet fonksiyonunu devre dışı
bırakmak
Donma veya benzeri durumlarda
kapatmada sorun oluşursa, kontağı
açın ve düğmeyi birinci direnç
noktasına kadar çekin ve bu
konumda tutun. Cam emniyet
fonksiyonu etkinleştirilmeden
kapanır. Tavan hareketini durdurmak
için düğmeyi bırakın.Arka camlar için çocuk emniyet
sistemi
Arka kapılardaki cam kumanda
düğmelerini etkinleştirmek veya pasif
hale getirmek için V düğmesini
kullanın; düğmelerdeki LED lambaları yanar. Etkinleştirmek için tekrar V
düğmesine basın.
Camların dışarıdan kumanda
edilmesi
Camlar uzaktan kumanda yardımıylaaraç dışından açılıp kapatılabilir.
Camları açmak için c düğmesine iki
saniyeden uzun süre basın.
Camları kapatmak için e düğmesine
iki saniyeden uzun süre basın.
Camın hareketini durdurmak için tuşu
bırakın.
Camlar tamamen açılıp kapatıldı ise,
dörtlü flaşörler iki kez yanıp söner.
Aşırı yüklenme
Kısa aralıklarla sık sık
çalıştırıldığında cam kumandası kısa
süreliğine iptal edilir.

Anahtar, Kapılar ve Camlar41Elektrikli cam kumandasını
yeniden aktif hale getirmek
Camları otomatik olarak kapatmak
mümkün değilse (örneğin araç aküsü
bağlantısının sökülmesinden sonra)
Sürücü Bilgi Sisteminde bir uyarı
mesajı görüntülenir.
Araç mesajları 3 127.
Cam kumandası aşağıda belirtildiği
gibi yeniden aktif hale getirilebilir:
1. Kapıları kapatın.
2. Kontağı açın.
3. Cam kapanana kadar düğmeyi çekin ve iki saniye daha çekmeye
devam edin.
4. Cam tamamen açılana kadar düğmeye basın ve iki saniye dahabasmaya devam edin.
5. Bu işlemi her cam için uygulayın.Isıtmalı arka cam
Isıtmalı yan aynalarla birlikte b
düğmesine basılarak çalıştırılır.
Düğme içindeki LED yanar.
Isıtma fonksiyonu araç çalışır
vaziyetteyken devreye girer ve kısa
bir süre sonra otomatik olarak
kapanır.
Isıtmalı ön cam
, düğmesine basılarak çalıştırılır.
Düğme içindeki LED yanar.
Isıtma fonksiyonu araç çalışır
vaziyetteyken devreye girer ve kısa
bir süre sonra otomatik olarak
kapanır.
Aynı kontak döngüsü sırasında ,
öğesine tekrar basılması, ısıtma
işleminin üç dakika daha çalışmasını
sağlar.

42Anahtar, Kapılar ve CamlarGüneşlikler
Göz kamaşmalarını önlemek için
güneşlikler katlanabilir veya yana
yatırılabilir.
Sürüş esnasında aynaların kapakları
kapalı olmalıdır.
Güneşliklerin arkasında kart tutucu
bulunmaktadır.Tavan
Sürgülü açılır tavan
(Sunroof)9 Uyarı
Sürgülü açılır tavanı kullanırken
dikkatli olun. Özellikle çocuklar için yaralanma tehlikesi söz
konusudur.
Sürgülü açılır tavanı kapanış
esnasında yakından takip edin.
Camlar hareket halindeyken
arasına birşey sıkışmadığından
emin olun.
Sürgülü açılır tavanı kumanda
edebilmek için kontağı açın.
Açmak veya kapamak
* veya r düğmesine ilk direnç
noktasına kadar hafifçe basın:
düğmenin basılı olduğu süre boyunca sürgülü açılır tavan açılır veya
kapatılır.
* veya r düğmesine ikinci direnç
noktasına kadar sertçe basıp bırakın: sürgülü açılır tavan (sunroof)
otomatik olarak açılır veya kapatılır.
Kapanma sırasında güvenlik
fonksiyonu devreye girer. Açılma
veya kapanma hareketini durdurmak
için düğmeye bir defa daha basın.

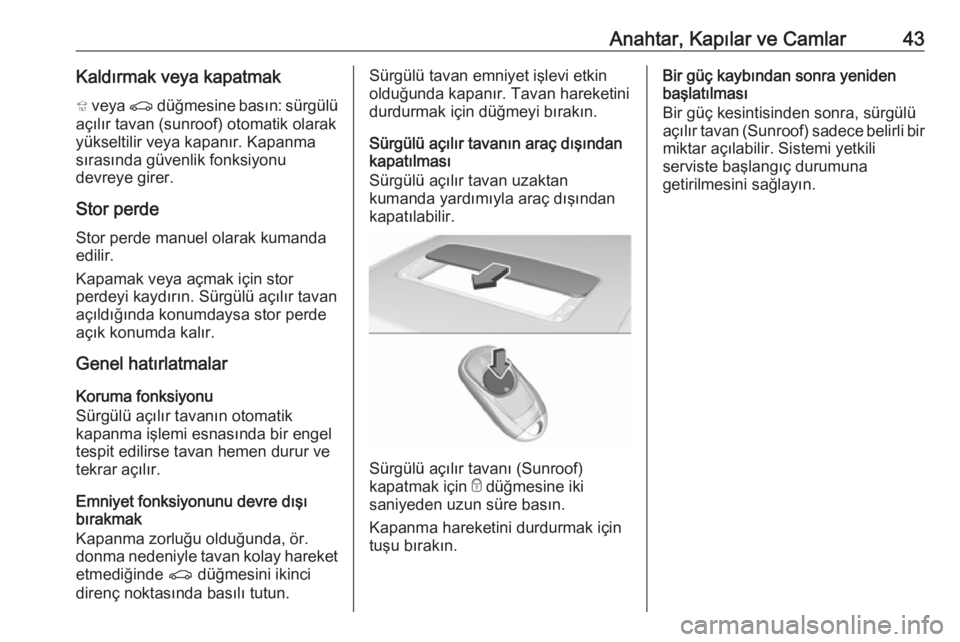

Anahtar, Kapılar ve Camlar43Kaldırmak veya kapatmak+ veya r düğmesine basın: sürgülü
açılır tavan (sunroof) otomatik olarak
yükseltilir veya kapanır. Kapanma
sırasında güvenlik fonksiyonu
devreye girer.
Stor perde
Stor perde manuel olarak kumanda
edilir.
Kapamak veya açmak için stor
perdeyi kaydırın. Sürgülü açılır tavan
açıldığında konumdaysa stor perde
açık konumda kalır.
Genel hatırlatmalar
Koruma fonksiyonu
Sürgülü açılır tavanın otomatik
kapanma işlemi esnasında bir engel tespit edilirse tavan hemen durur ve
tekrar açılır.
Emniyet fonksiyonunu devre dışı
bırakmak
Kapanma zorluğu olduğunda, ör.
donma nedeniyle tavan kolay hareket
etmediğinde r düğmesini ikinci
direnç noktasında basılı tutun.Sürgülü tavan emniyet işlevi etkin
olduğunda kapanır. Tavan hareketini
durdurmak için düğmeyi bırakın.
Sürgülü açılır tavanın araç dışından
kapatılması
Sürgülü açılır tavan uzaktan
kumanda yardımıyla araç dışından
kapatılabilir.
Sürgülü açılır tavanı (Sunroof)
kapatmak için e düğmesine iki
saniyeden uzun süre basın.
Kapanma hareketini durdurmak için
tuşu bırakın.
Bir güç kaybından sonra yeniden
başlatılması
Bir güç kesintisinden sonra, sürgülü
açılır tavan (Sunroof) sadece belirli bir miktar açılabilir. Sistemi yetkili
serviste başlangıç durumuna
getirilmesini sağlayın.

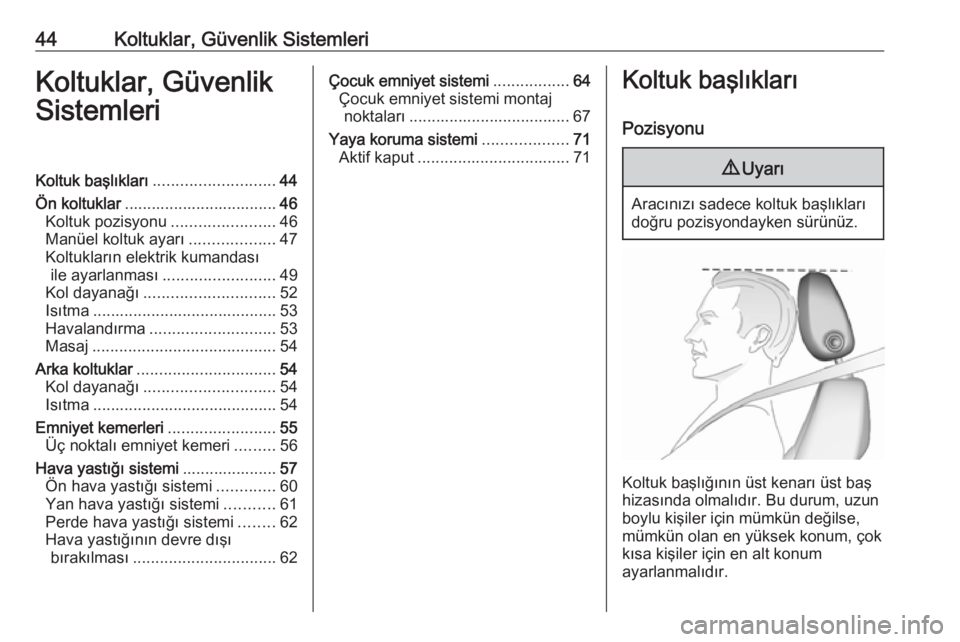

44Koltuklar, Güvenlik SistemleriKoltuklar, Güvenlik
SistemleriKoltuk başlıkları ........................... 44
Ön koltuklar .................................. 46
Koltuk pozisyonu .......................46
Manüel koltuk ayarı ...................47
Koltukların elektrik kumandası ile ayarlanması ......................... 49
Kol dayanağı ............................. 52
Isıtma ......................................... 53
Havalandırma ............................ 53
Masaj ......................................... 54
Arka koltuklar ............................... 54
Kol dayanağı ............................. 54
Isıtma ......................................... 54
Emniyet kemerleri ........................55
Üç noktalı emniyet kemeri .........56
Hava yastığı sistemi .....................57
Ön hava yastığı sistemi .............60
Yan hava yastığı sistemi ...........61
Perde hava yastığı sistemi ........62
Hava yastığının devre dışı bırakılması ................................ 62Çocuk emniyet sistemi .................64
Çocuk emniyet sistemi montaj noktaları .................................... 67
Yaya koruma sistemi ...................71
Aktif kaput .................................. 71Koltuk başlıkları
Pozisyonu9 Uyarı
Aracınızı sadece koltuk başlıkları
doğru pozisyondayken sürünüz.
Koltuk başlığının üst kenarı üst baş
hizasında olmalıdır. Bu durum, uzun
boylu kişiler için mümkün değilse,
mümkün olan en yüksek konum, çok
kısa kişiler için en alt konum
ayarlanmalıdır.

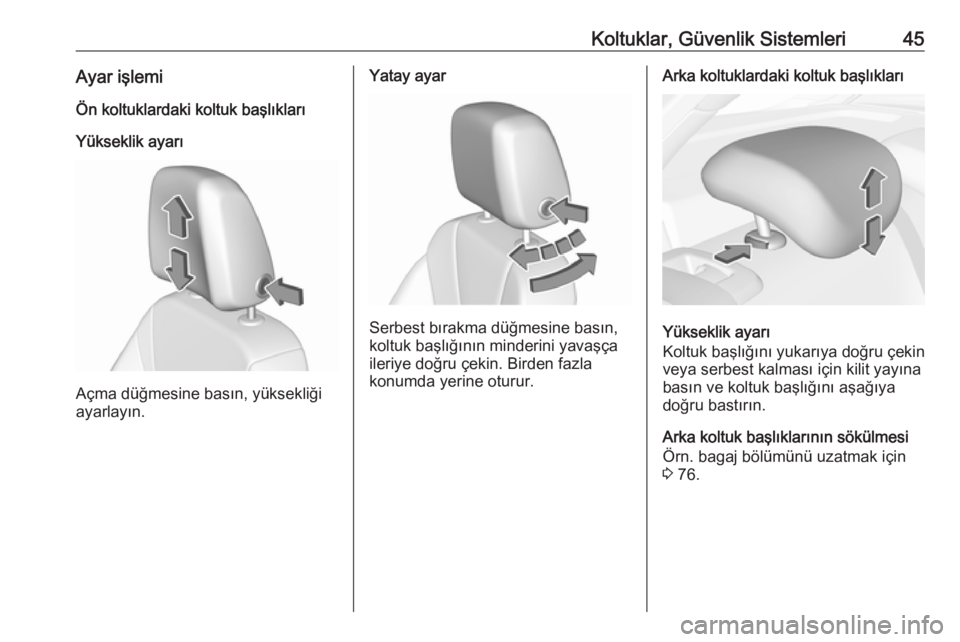

Koltuklar, Güvenlik Sistemleri45Ayar işlemiÖn koltuklardaki koltuk başlıkları
Yükseklik ayarı
Açma düğmesine basın, yüksekliği
ayarlayın.
Yatay ayar
Serbest bırakma düğmesine basın,
koltuk başlığının minderini yavaşça
ileriye doğru çekin. Birden fazla
konumda yerine oturur.
Arka koltuklardaki koltuk başlıkları
Yükseklik ayarı
Koltuk başlığını yukarıya doğru çekin
veya serbest kalması için kilit yayına basın ve koltuk başlığını aşağıyadoğru bastırın.
Arka koltuk başlıklarının sökülmesi Örn. bagaj bölümünü uzatmak için
3 76.

46Koltuklar, Güvenlik Sistemleri
Her iki kilit yayını bastırın, başlığı
yukarıya doğru çekerek çıkarın.
Ön koltuklar
Koltuk pozisyonu9 Uyarı
Sadece doğru koltuk ayarı ile
sürüş yapın.
9 Tehlike
Gerektiğinde hava yastığının
emniyetli bir şekilde devreye
girebilmesi için direksiyona
25 cm'den daha yakın mesafede
oturmayın.
9 Uyarı
Koltukları asla araç seyir
halindeyken ayarlamayın.
Koltuklar kontrolsüz bir şekilde
hareket edebilir.
9 Uyarı
Koltukların altına herhangi bir
nesne koymayın.
● Kalçanızı olabildiğince koltuk sırtlığına dayayın. Koltukla
pedallar arasındaki mesafeyi,
pedallara sonuna kadar
basarken bacaklar hafif açılı
olacak şekilde ayarlayın. Ön
yolcu koltuğunu olabildiğince
arkaya çekin.
● Koltuk yüksekliğini tüm taraflara ve gösterge paneline iyi bir bakışsağlayacak şekilde ayarlayın.
Tavan döşemesi ile başınız

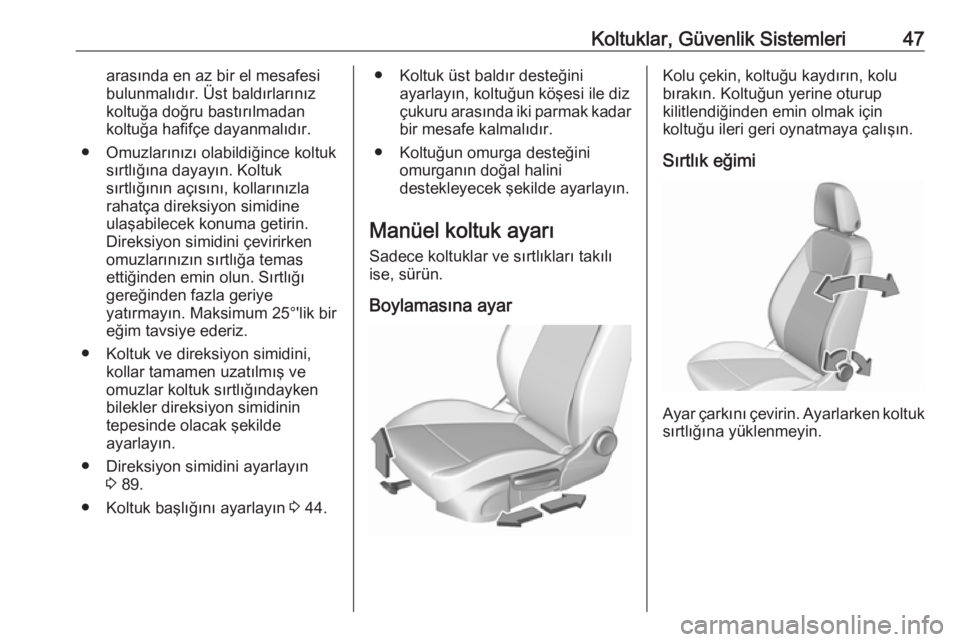

Koltuklar, Güvenlik Sistemleri47arasında en az bir el mesafesi
bulunmalıdır. Üst baldırlarınız koltuğa doğru bastırılmadan
koltuğa hafifçe dayanmalıdır.
● Omuzlarınızı olabildiğince koltuk sırtlığına dayayın. Koltuk
sırtlığının açısını, kollarınızla
rahatça direksiyon simidine
ulaşabilecek konuma getirin. Direksiyon simidini çevirirken
omuzlarınızın sırtlığa temas
ettiğinden emin olun. Sırtlığı
gereğinden fazla geriye
yatırmayın. Maksimum 25°'lik bir
eğim tavsiye ederiz.
● Koltuk ve direksiyon simidini, kollar tamamen uzatılmış ve
omuzlar koltuk sırtlığındayken
bilekler direksiyon simidinin
tepesinde olacak şekilde
ayarlayın.
● Direksiyon simidini ayarlayın 3 89.
● Koltuk başlığını ayarlayın 3 44.● Koltuk üst baldır desteğini
ayarlayın, koltuğun köşesi ile diz
çukuru arasında iki parmak kadar bir mesafe kalmalıdır.
● Koltuğun omurga desteğini omurganın doğal halini
destekleyecek şekilde ayarlayın.
Manüel koltuk ayarı
Sadece koltuklar ve sırtlıkları takılı
ise, sürün.
Boylamasına ayarKolu çekin, koltuğu kaydırın, kolu
bırakın. Koltuğun yerine oturup
kilitlendiğinden emin olmak için
koltuğu ileri geri oynatmaya çalışın.
Sırtlık eğimi
Ayar çarkını çevirin. Ayarlarken koltuk
sırtlığına yüklenmeyin.

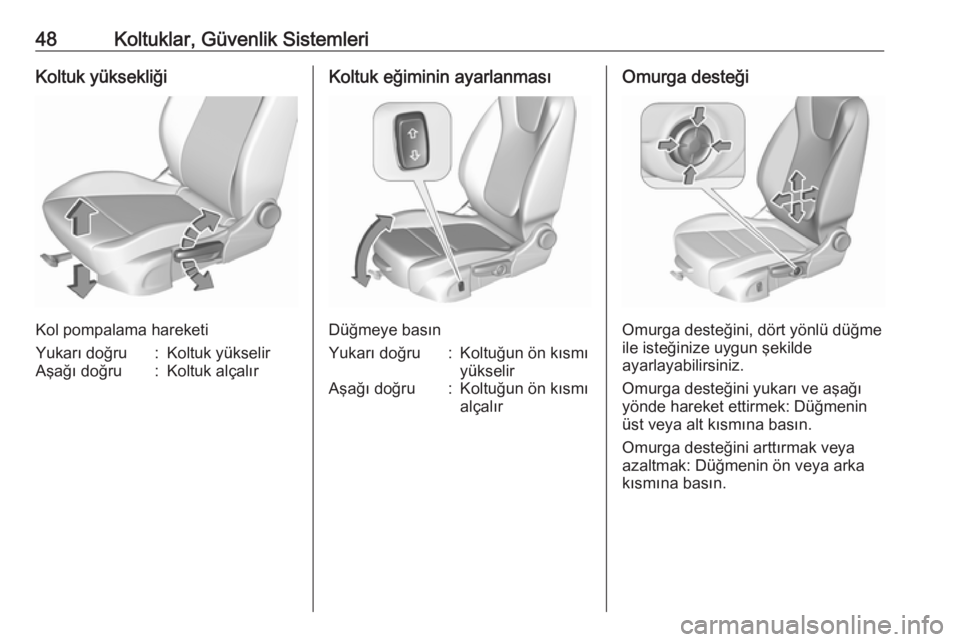

48Koltuklar, Güvenlik SistemleriKoltuk yüksekliği
Kol pompalama hareketi
Yukarı doğru:Koltuk yükselirAşağı doğru:Koltuk alçalırKoltuk eğiminin ayarlanması
Düğmeye basın
Yukarı doğru:Koltuğun ön kısmı
yükselirAşağı doğru:Koltuğun ön kısmı alçalırOmurga desteği
Omurga desteğini, dört yönlü düğme
ile isteğinize uygun şekilde
ayarlayabilirsiniz.
Omurga desteğini yukarı ve aşağı
yönde hareket ettirmek: Düğmenin
üst veya alt kısmına basın.
Omurga desteğini arttırmak veya
azaltmak: Düğmenin ön veya arka
kısmına basın.
