OPEL INSIGNIA BREAK 2017.75 Uživatelská příručka (in Czech)

Přístroje a ovládací prvky99Sestava sdružených přístrojů základní úrovně výbavy

100Přístroje a ovládací prvkySestava sdružených přístrojů střední úrovně výbavy

Přístroje a ovládací prvky101Sestava sdružených přístrojů vyšší úrovně výbavy, sportovní režim

102Přístroje a ovládací prvkySestava sdružených přístrojů vyšší úrovně výbavy, cestovní režim

Přístroje a ovládací prvky103PřehledOUkazatele směru 3 108XPřipomenutí bezpečnostního
pásu 3 108vAirbag a předpínače bezpeč‐
nostních pásů 3 109VVypnutí airbagu 3 109pSystém dobíjení 3 109ZKontrolka nesprávné funkce
3 109RSystém brzd a spojky 3 110mElektrická parkovací brzda
3 110jPorucha elektrické parkovací
brzdy 3 110uProtiblokovací systém brzd
(ABS) 3 110RŘazení převodových stupňů
3 111EVzdálenost vepředu 3 111aAsistent udržení v jízdním pruhu
3 111nElektronická stabilizace vozidla
vypnuta 3 111bElektronická stabilizace vozidla
a systém kontroly trakce 3 111kSystém kontroly trakce vypnut
3 111WTeplota chladicí kapaliny motoru
3 111!Žhavení 3 112YKapalina AdBlue 3 112wSystém sledování tlaku vzduchu
v pneumatikách 3 112ITlak motorového oleje 3 112YNízká hladina paliva 3 113dImobilizér 3 1138Vnější osvětlení 3 113CDálková světla 3 113fPodpora ovládání dálkových
světel 3 113fLED světlomety 3 113>Světlo do mlhy 3 113rZadní světlo do mlhy 3 113mTempomat 3 114CAdaptivní tempomat 3 114ADetekováno vozidlo vpředu
3 1147Detekován chodec před vozi‐
dlem 3 210LOmezovač rychlosti 3 114LAsistent dopravního značení
3 114hOtevřené dveře 3 114

104Přístroje a ovládací prvkyRychloměr
Ukazuje rychlost vozidla.
Počítadlo kilometrů
Celkem zaznamenaná vzdálenost se
zobrazuje v km.
Denní počítadlo kilometrů Zaznamenaná vzdálenost od
posledního servisu se zobrazuje na
stránce palubního počítače.
Počítadlo kilometrů počítá do
vzdálenosti do 9 999 km a potom
začne znovu od 0.
Pro různé jízdy lze vybrat mezi dvěma
stránkami denních počítadel
kilometrů.
Sestava sdružených přístrojů
základní úrovně výbavy

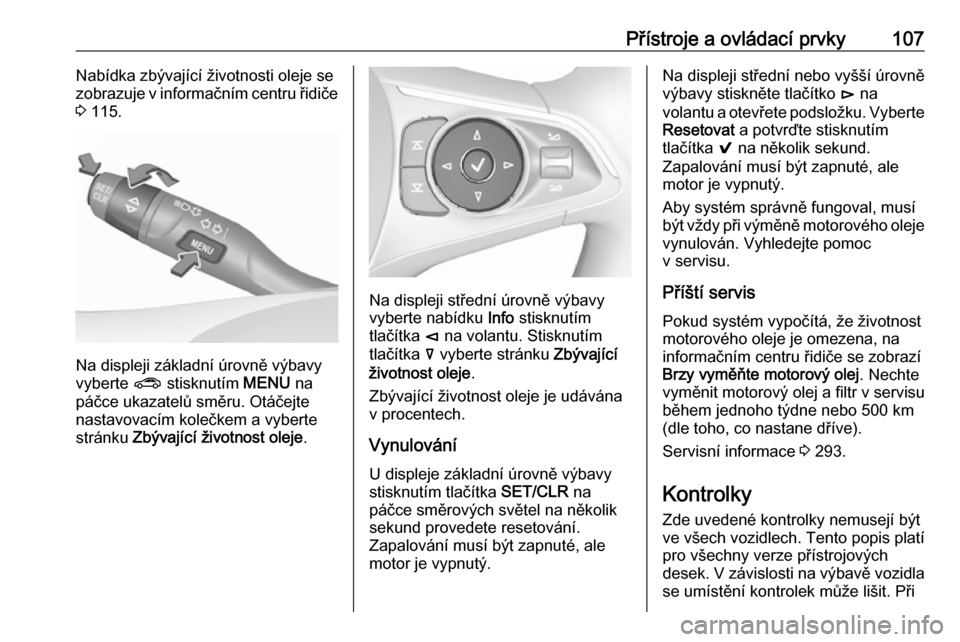

Stisknutím tlačítka Menu na páčce
směrových světel vyberte ;.
Otočením ovladače na páčce
ukazatelů směru vyberte ;1
nebo ;2. Každé z těchto počítadel
je možné vynulovat samostatně
stisknutím SET/CLR na páčce
ukazatelů směru v příslušné nabídce
po dobu několika sekund.

Přístroje a ovládací prvky105Sestava sdružených přístrojů střední
úrovně výbavy
V hlavní nabídce vyberte stránku Info
J . Stisknutím o na volantu vyberte
stránku Cesta A nebo Cesta B .
Jednotlivá denní počítadla kilometrů
lze při zapnutém zapalování
vynulovat samostatně: Vyberte
příslušnou stránku, stiskněte tlačítko
> . Potvrďte stisknutím tlačítka 9.
Informační centrum řidiče 3 115.
Sestava sdružených přístrojů vyšší
úrovně výbavy
V hlavní nabídce vyberte stránku
Info . Stisknutím o na volantu
vyberte stránku Cesta A nebo Cesta
B .
Jednotlivá denní počítadla kilometrů
lze při zapnutém zapalování
vynulovat samostatně: Vyberte
příslušnou stránku, stiskněte tlačítko
> . Potvrďte stisknutím tlačítka 9.
Otáčkoměr
Ukazuje rychlost motoru.
Pokud je to možné, udržujte nízké
otáčky motoru.
Výstraha
Pokud je ručička v červené
výstražné zóně, jsou překročeny
maximální povolené otáčky
motoru. Riziko poškození motoru.

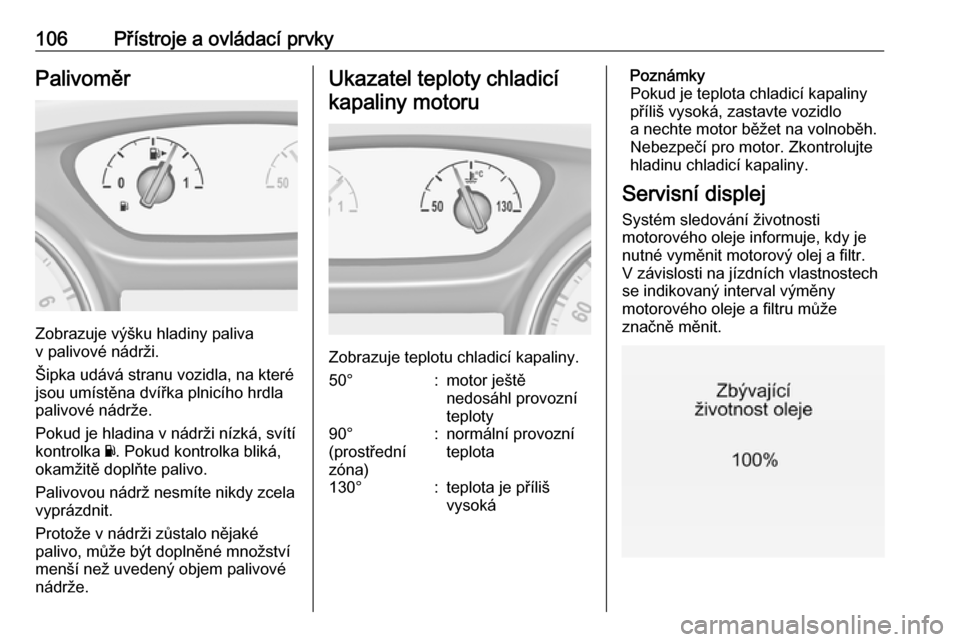

106Přístroje a ovládací prvkyPalivoměr
Zobrazuje výšku hladiny paliva
v palivové nádrži.
Šipka udává stranu vozidla, na které
jsou umístěna dvířka plnicího hrdla
palivové nádrže.
Pokud je hladina v nádrži nízká, svítí kontrolka Y. Pokud kontrolka bliká,
okamžitě doplňte palivo.
Palivovou nádrž nesmíte nikdy zcela
vyprázdnit.
Protože v nádrži zůstalo nějaké
palivo, může být doplněné množství
menší než uvedený objem palivové
nádrže.
Ukazatel teploty chladicí
kapaliny motoru
Zobrazuje teplotu chladicí kapaliny.
50°:motor ještě
nedosáhl provozní
teploty90°
(prostřední
zóna):normální provozní
teplota130°:teplota je příliš
vysokáPoznámky
Pokud je teplota chladicí kapaliny
příliš vysoká, zastavte vozidlo
a nechte motor běžet na volnoběh.
Nebezpečí pro motor. Zkontrolujte
hladinu chladicí kapaliny.
Servisní displej Systém sledování životnosti
motorového oleje informuje, kdy je
nutné vyměnit motorový olej a filtr.
V závislosti na jízdních vlastnostech
se indikovaný interval výměny
motorového oleje a filtru může
značně měnit.

Přístroje a ovládací prvky107Nabídka zbývající životnosti oleje se
zobrazuje v informačním centru řidiče
3 115.
Na displeji základní úrovně výbavy
vyberte ? stisknutím MENU na
páčce ukazatelů směru. Otáčejte
nastavovacím kolečkem a vyberte
stránku Zbývající životnost oleje .
Na displeji střední úrovně výbavy
vyberte nabídku Info stisknutím
tlačítka è na volantu. Stisknutím
tlačítka å vyberte stránku Zbývající
životnost oleje .
Zbývající životnost oleje je udávána
v procentech.
Vynulování U displeje základní úrovně výbavy
stisknutím tlačítka SET/CLR na
páčce směrových světel na několik
sekund provedete resetování.
Zapalování musí být zapnuté, ale
motor je vypnutý.
Na displeji střední nebo vyšší úrovně
výbavy stiskněte tlačítko é na
volantu a otevřete podsložku. Vyberte
Resetovat a potvrďte stisknutím
tlačítka 9 na několik sekund.
Zapalování musí být zapnuté, ale
motor je vypnutý.
Aby systém správně fungoval, musí
být vždy při výměně motorového oleje vynulován. Vyhledejte pomoc
v servisu.
Příští servis Pokud systém vypočítá, že životnost
motorového oleje je omezena, na
informačním centru řidiče se zobrazí Brzy vyměňte motorový olej . Nechte
vyměnit motorový olej a filtr v servisu během jednoho týdne nebo 500 km
(dle toho, co nastane dříve).
Servisní informace 3 293.
Kontrolky Zde uvedené kontrolky nemusejí být
ve všech vozidlech. Tento popis platí
pro všechny verze přístrojových
desek. V závislosti na výbavě vozidla
se umístění kontrolek může lišit. Při

108Přístroje a ovládací prvkyzapnutí zapalování se většina
kontrolek krátce rozsvítí z důvodu
testu funkčnosti.
Barvy kontrolek znamenají:červená:nebezpečí, důležité
upozorněnížlutá:výstraha, informace,
poruchazelená:potvrzení aktivacemodrá:potvrzení aktivacebílá:potvrzení aktivace
Viz všechny kontrolky na různých
sestavách sdružených přístrojů 3 98.
Ukazatele směru O svítí nebo bliká zeleně.
Krátce se rozsvítí Jsou zapnuta obrysová světla.
Bliká Je zapnut ukazatel směru nebo
výstražná světla.
Rychlé blikání: porucha ukazatelů směru nebo související pojistky,
porucha ukazatelů směru přívěsu.
Výměna žárovky 3 254, pojistky
3 264.
Ukazatele směru 3 147.
Připomenutí bezpečnostního pásu
Připomenutí bezpečnostního
pásu pro přední sedadla
Kontrolka X pro sedadlo řidiče na
sestavě sdružených přístrojů se
rozsvítí nebo začne červeně blikat.

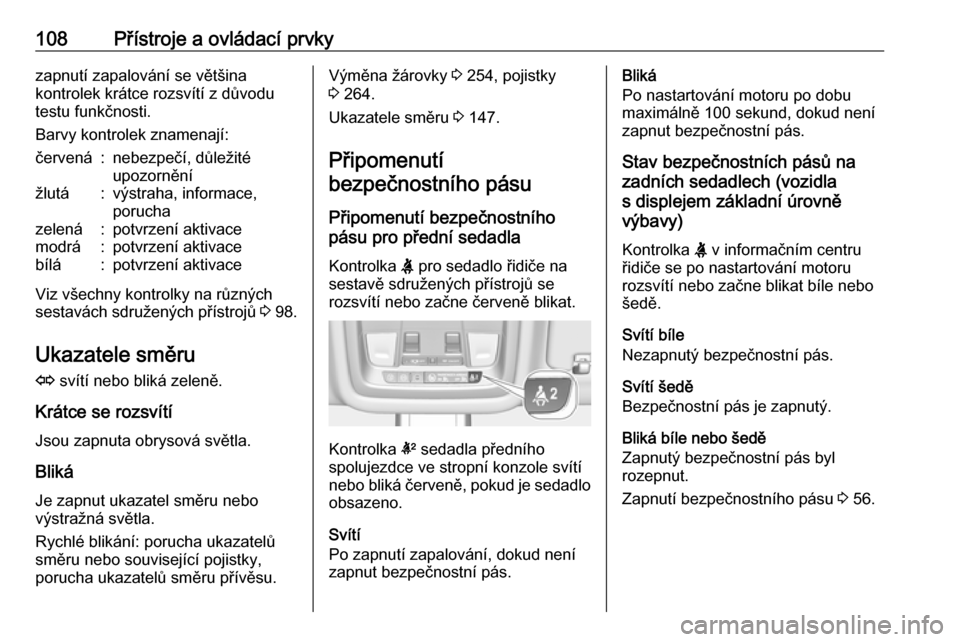

Kontrolka k sedadla předního
spolujezdce ve stropní konzole svítí
nebo bliká červeně, pokud je sedadlo obsazeno.
Svítí
Po zapnutí zapalování, dokud není zapnut bezpečnostní pás.
Bliká
Po nastartování motoru po dobu maximálně 100 sekund, dokud není
zapnut bezpečnostní pás.
Stav bezpečnostních pásů na
zadních sedadlech (vozidla
s displejem základní úrovně
výbavy)
Kontrolka X v informačním centru
řidiče se po nastartování motoru rozsvítí nebo začne blikat bíle nebo
šedě.
Svítí bíle
Nezapnutý bezpečnostní pás.
Svítí šedě
Bezpečnostní pás je zapnutý.
Bliká bíle nebo šedě
Zapnutý bezpečnostní pás byl
rozepnut.
Zapnutí bezpečnostního pásu 3 56.
