Přístroje a ovládací prvky109Stav bezpečnostních pásů na
zadních sedadlech (vozidla
s displejem střední a vyšší úrovně
výbavy)
Kontrolka X v informačním centru
řidiče se po nastartování motoru
rozsvítí zeleně nebo šedě, nebo
začne blikat žlutě.
Svítí šedě
Nezapnutý bezpečnostní pás.
Svítí zeleně
Bezpečnostní pás je zapnutý.
Bliká žlutě
Zapnutý bezpečnostní pás byl
rozepnut.
Zapnutí bezpečnostního pásu 3 56.
Airbag a předpínače bezpečnostních pásů
v svítí červeně.
Po zapnutí zapalování se kontrolka
rozsvítí na dobu přibližně
čtyři sekundy. Pokud se nerozsvítí,
po uplynutí čtyř sekund nezhasne
nebo se rozsvítí za jízdy, došlok poruše v systému airbagů.
Vyhledejte pomoc v servisu. V tom
případě nemusejí být airbagy
a předpínače pásů při nehodě
funkční.
Aktivace předpínačů bezpečnostních
pásů nebo airbagů je zobrazena
trvalým svícením v.9 Varování
Okamžitě nechte příčinu poruchy
odstranit v servisu.
Předpínače pásů, systém airbagů
3 55, 3 57.
Vypnutí airbagu
V svítí žlutě.
Airbag předního spolujezdce je
aktivní.
* svítí žlutě.
Airbag předního spolujezdce je
vypnutý.
Vypnutí airbagu 3 62.
Systém nabíjení
p svítí červeně.
Rozsvítí se při zapnutí zapalování
a krátce po nastartování motoru
zhasne.
Pokud se rozsvítí za chodu
motoru
Zastavte, vypněte motor. Nedobíjí se
akumulátor vozidla. Může dojít
k přerušení chlazení motoru.
Posilovač brzd může přestat
fungovat. Vyhledejte pomoc
v servisu.
Kontrolka nesprávné funkce
Z svítí nebo bliká žlutě.
Rozsvítí se při zapnutí zapalování
a krátce po nastartování motoru
zhasne.

110Přístroje a ovládací prvkyPokud se rozsvítí za chodu
motoru
Porucha v systému řízení emisí.
Mohou být překročeny povolené
limity emisí.
U vznětových motorů nemusí být
možné spustit proces čištění filtru
pevných částic.
Neprodleně vyhledejte pomoc
v servisu.
Pokud bliká za chodu motoru
Závada, která může vést k poškození katalyzátoru. Uvolněte plynový pedál
až do zastavení blikání. Neprodleně
vyhledejte pomoc v servisu.
Systém brzd a spojky R svítí červeně.
Hladina brzdové a spojkové kapaliny
je příliš nízká.9 Varování
Zastavte. Nepokračujte v jízdě.
Obraťte se na servis.
Elektrická ruční brzda
m svítí nebo bliká červeně.
Svítí Elektrická parkovací brzda je
zabrzděna 3 184.
Bliká
Elektrická parkovací brzda není zcela zabrzděna nebo odbrzděna.
Sešlápněte brzdový pedál a pokuste
se znovu nastavit systém, nejdříve
odbrzděním a potom zabrzděním
elektrické parkovací brzdy. Pokud m
stále bliká, nejezděte s vozidlem
a vyhledejte pomoc v servisu.
Porucha elektrické ručníbrzdy
j svítí nebo bliká žlutě.
Svítí Elektrická parkovací brzda pracuje se
sníženou účinností 3 184.Bliká
Elektrická parkovací brzda je
v servisním režimu. Zastavte vozidlo
a pro opětovné nastavení zabrzděte
a odbrzděte elektrickou parkovací
brzdu.9 Varování
Okamžitě nechte příčinu poruchy
odstranit v servisu. Vyhněte se
parkování ve svazích, dokud
nebude příčina závady
odstraněna.
Protiblokovací systém brzd
(ABS)
u svítí žlutě.
Rozsvítí se na několik sekund po
zapnutí zapalování. Systém je
provozuschopný, pokud kontrolka
zhasne.
Jestliže tato kontrolka po několika
sekundách nezhasne, nebo jestliže
se rozsvítí během jízdy, došlo
k poruše v systému ABS. Brzdová

Přístroje a ovládací prvky111soustava vozidla je i nadále funkční,
ale bez možnosti regulace systémem
ABS.
Protiblokovací systém brzd 3 184.
Řazení převodových stupňů
Pokud je z důvodu úspory paliva
doporučeno zařazení vyššího nebo
nižšího převodového stupně, zobrazí
se R nebo S s číslem nejbližšího
vyššího nebo nižšího převodového
stupně.
Vzdálenost vepředu
E udává nastavenou vzdálenost
k vepředu jedoucímu vozidlu časové
citlivosti výstrahy před kolizí vpředu
pomocí vyplněných čar.
Výstraha před kolizí vpředu 3 204.
Asistent udržení v jízdním pruhu
a svítí zeleně či žlutě, nebo žlutě
bliká.Svítí zeleně
Systém je zapnutý a připravený
k činnosti.
Svítí žlutě
Systém detekuje přiblížení značení
jízdního pruhu bez použití ukazatelů
směru.
Bliká žlutě Systém detekuje značné odchýlení
z jízdního pruhu.
Asistent udržení v jízdním pruhu
3 234
Elektronická stabilizace vozidla vypnuta
t svítí žlutě.
Systém je vypnutý.
Elektronické řízení stability a systém kontroly prokluzu
b svítí nebo bliká žlutě.Svítí
V systému nastala porucha. Můžete
pokračovat v jízdě. Jízdní stabilita
může však být zhoršena v závislosti
na stavu povrchu vozovky.
Nechte příčinu poruchy odstranit
v servisu.
Bliká
Systém je aktivně zapojen. Může být
snížen výstupní výkon motoru
a vozidlo může být v malé míře
automaticky brzděno.
Elektronické řízení stability 3 188,
systém kontroly trakce 3 187.
Vypnutí systému kontroly trakcí
k svítí žlutě.
Systém je vypnutý.
Teplota chladicí kapaliny motoru
W svítí červeně.

112Přístroje a ovládací prvkyPokud se rozsvítí za chodu
motoru
Zastavte, vypněte motor.Výstraha
Teplota chladicí kapaliny je příliš
vysoká.
Zkontrolujte ihned hladinu chladicí
kapaliny 3 250.
Jestliže je chladicí kapaliny
dostatečné množství, obraťte se na
servis.
Žhavení ! svítí žlutě.
Žhavení vznětového motoru je
aktivní. Aktivuje se pouze při nízké
venkovní teplotě. Motor nastartujte až po zhasnutí kontrolky.
AdBlue
Y bliká žlutě.
Hladina AdBlue je nízká. Co nejdříve doplňte AdBlue, abyste předešli
zamezení startu motoru.
AdBlue 3 175.
Systém sledování tlaku vzduchu v pneumatikách
w svítí nebo bliká žlutě.
Svítí Ztráta tlaku vzduchu v pneumatikách.
Okamžitě zastavte a zkontrolujte tlak
vzduchu v pneumatice.
Bliká
Porucha v systému nebo je
namontovaná pneumatika bez
snímače tlaku (např. rezervní kolo).
Po uplynutí 60 až 90 sekund bude
kontrolka svítit nepřetržitě. Obraťte
se na servis.
Tlak motorového oleje
I svítí červeně.
Rozsvítí se při zapnutí zapalování a krátce po nastartování motoru
zhasne.Pokud se rozsvítí za chodu
motoruVýstraha
Může dojít k přerušení mazání motoru. Může dojít k poškození
motoru a/nebo zablokování
poháněných kol.
1. Sešlápněte pedál spojky.
2. Zařaďte neutrál.
3. Co nejdříve bezpečně opusťte proud vozidel, abyste nebránili
jejich pohybu.
4. Vypněte zapalování.
9 Varování
Pokud motor neběží, budete
muset při brzdění a řízení vyvinout mnohem větší sílu.
Během režimu Autostop je
posilovač brzd stále funkční.

Přístroje a ovládací prvky113Nevytahujte klíč ze spínací skřínky
dokud vozidlo zcela nestojí, jinak
může dojít k neočekávanému
zamknutí řízení.
Zkontrolujte hladinu motorového
oleje před tím, než vyhledáte pomoc
v servisu 3 248.
Nízká hladina paliva
Y svítí nebo bliká žlutě.
Svítí
Hladina v palivové nádrži je příliš
nízko.
Bliká
Spotřebované palivo. Okamžitě
palivo doplňte. Nikdy nesmíte nádrž
zcela vyprázdnit.
Doplňování paliva 3 238.
Katalyzátor 3 174.
Odvzdušnění palivové soustavy
vznětového motoru 3 253.
Imobilizér
d bliká žlutě.
Porucha v systému imobilizéru. Motor nemůžete nastartovat.
Imobilizér 3 36.
Vnější osvětlení 8 svítí zeleně.
Je rozsvícené vnější osvětlení vozidla
3 139.
Dálková světla C svítí modře.
Svítí při zapnutých dálkových světlech nebo během použití světelné houkačky 3 140.
Asistent dálkových světel
f svítí zeleně.
Asistent dálkových světel je
aktivován, viz LED světlomety
3 143.LED světlomety
f svítí nebo bliká žlutě.
Svítí Porucha v systému.
Vyhledejte pomoc v servisu.
Bliká
Systém se přepnul na symetrická
tlumená světla.
Jako připomenutí symetrických
světlometů bude po vypnutí
zapalování přibližně 4 sekundy blikat
kontrolka f 3 142.
Světlo do mlhy
> svítí zeleně.
Jsou rozsvícená přední mlhová světla
3 147.
Zadní světlo do mlhy ø svítí žlutě.
Je zapnuto zadní světlo do mlhy
3 147.

114Přístroje a ovládací prvkyTempomatm svítí bíle nebo zeleně.
Svítí bíle
Systém je zapnutý.
Svítí zeleně Je aktivní tempomat. Nastavená
rychlost se zobrazuje v informačním
centru řidiče.
Tempomat 3 192.
Adaptivní tempomat V informačním centru řidiče svítí C.
C svítí bíle
Systém je zapnutý.
C svítí zeleně
Je aktivní adaptivní tempomat.
Adaptivní tempomat 3 195.
Detekováno vozidlo vpředu
A svítí zeleně nebo žlutě.Svítí zeleně
Je detekováno vozidlo vpředu ve
stejném jízdním pruhu.
Svítí žlutě Vzdálenost k vepředu jedoucímu
vozidlu se příliš zkracuje nebo se
přibližujte k jinému vozidlu příliš
rychle.
Adaptivní tempomat 3 195, Výstraha
před kolizí vpředu 3 204.
Detekce chodců
7 svítí žlutě.
Je detekován chodec před vozidlem.
Omezovač rychlosti
L svítí bíle nebo zeleně.
Svítí bíle Systém je zapnutý.
Svítí zeleně Omezovač rychlosti je aktivní.
Nastavená rychlost je indikována
u symbolu L.Omezovač rychlosti 3 194.
Asistent dopravního značení
L zobrazuje značky detekované
dopravní značky jako kontrolka.
Asistent dopravního značení 3 230.
Otevřené dveře h svítí červeně.
Jsou otevřené dveře nebo dveře zavazadlového prostoru.

Přístroje a ovládací prvky115Informační displeje
Informační centrum řidiče Informační centrum řidiče se nachází
v sestavě sdružených přístrojů.
V závislosti na verzi a sestavě
sdružených přístrojů je informační
centrum řidiče k dispozici v základní,
střední a vyšší úrovni výbavy.
V závislosti na výbavě informační
centrum řidiče zobrazuje:
● celkové a denní počítadlo kilometrů
● informace vozidla a nastavení
● informace o jízdě/palivu
● informace o úspornosti jízdy
● upozornění asistenčních systémů řidiče
● výstražné zprávy
● informace audia a informačního systému
● informace telefonu
● informace navigaceDisplej základní úrovně výbavy
V závislosti na verzi se stránky
nabídky displeje základní úrovně výbavy vyberou stisknutím
následujících tlačítek:
● Tlačítko MENU na páčce
ukazatelů směru
nebo
● Tlačítko è a tlačítko å na
volantu.

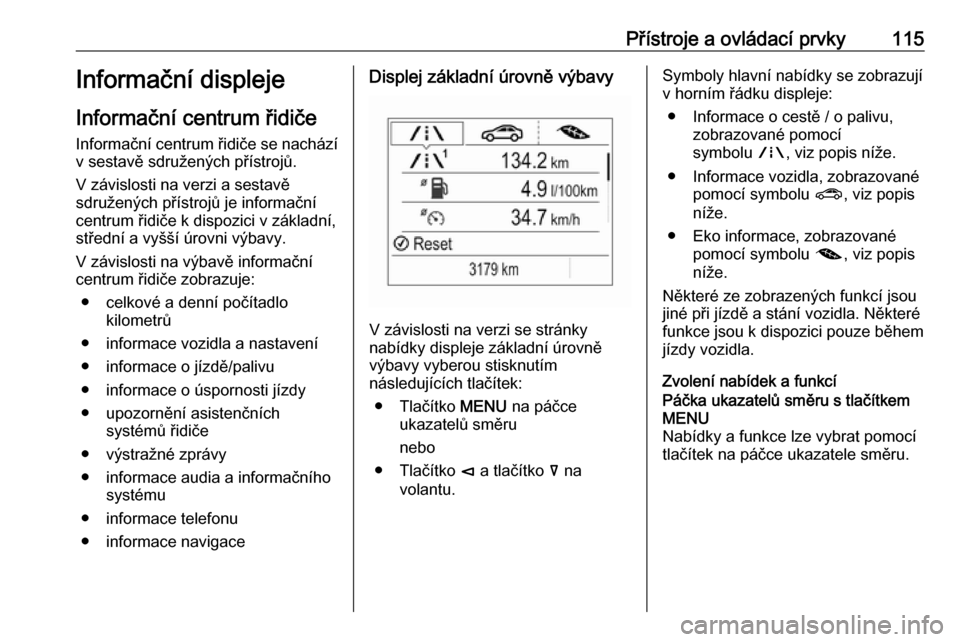

Symboly hlavní nabídky se zobrazují
v horním řádku displeje:
● Informace o cestě / o palivu, zobrazované pomocí
symbolu ;, viz popis níže.
● Informace vozidla, zobrazované pomocí symbolu ?, viz popis
níže.
● Eko informace, zobrazované pomocí symbolu @, viz popis
níže.
Některé ze zobrazených funkcí jsou
jiné při jízdě a stání vozidla. Některé
funkce jsou k dispozici pouze během
jízdy vozidla.

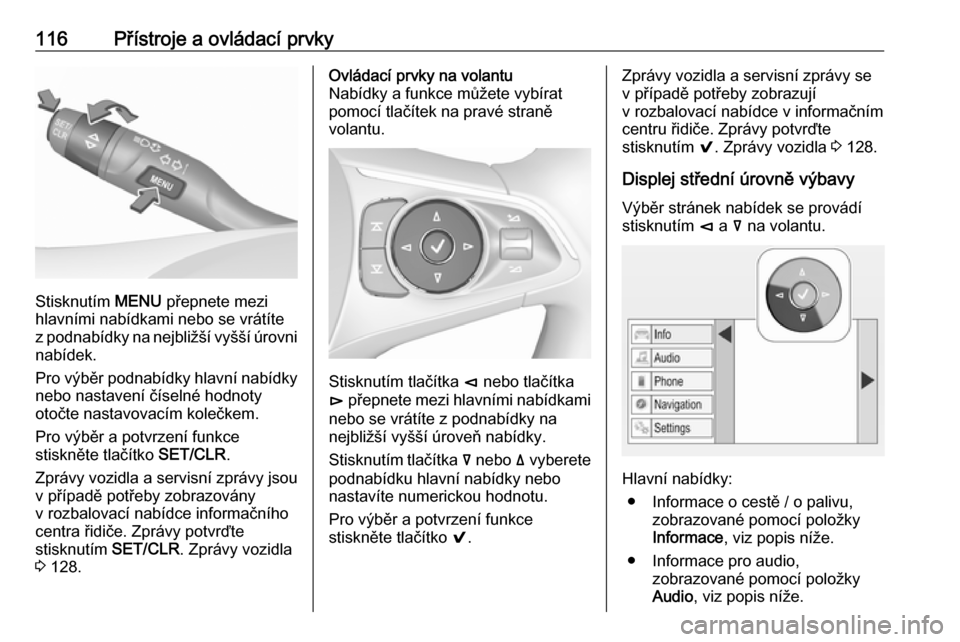

Zvolení nabídek a funkcíPáčka ukazatelů směru s tlačítkem
MENU
Nabídky a funkce lze vybrat pomocí
tlačítek na páčce ukazatele směru.

116Přístroje a ovládací prvky
Stisknutím MENU přepnete mezi
hlavními nabídkami nebo se vrátíte z podnabídky na nejbližší vyšší úrovni nabídek.
Pro výběr podnabídky hlavní nabídky
nebo nastavení číselné hodnoty
otočte nastavovacím kolečkem.
Pro výběr a potvrzení funkce
stiskněte tlačítko SET/CLR.
Zprávy vozidla a servisní zprávy jsou v případě potřeby zobrazovány
v rozbalovací nabídce informačního
centra řidiče. Zprávy potvrďte
stisknutím SET/CLR. Zprávy vozidla
3 128.

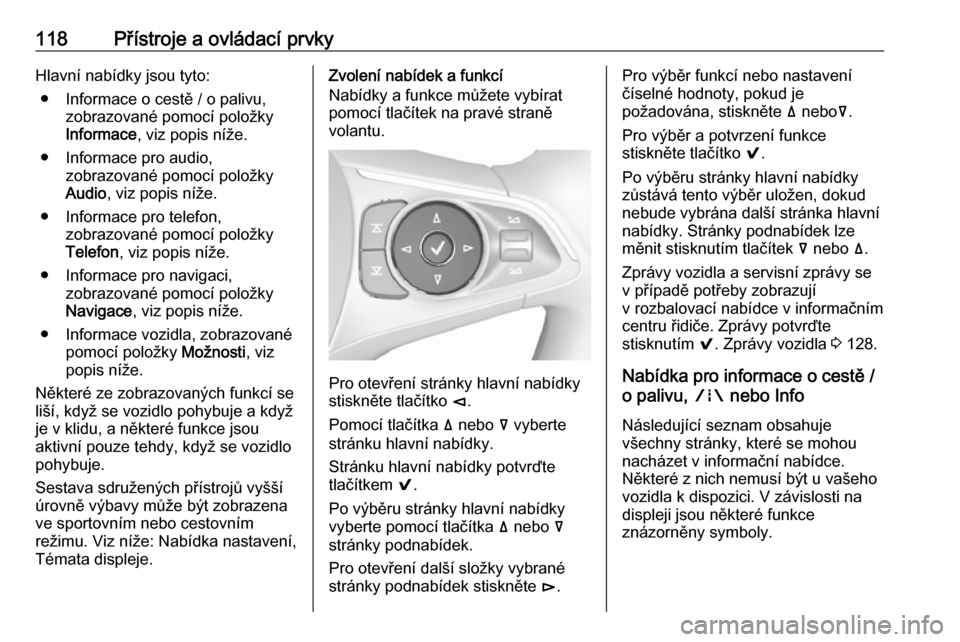

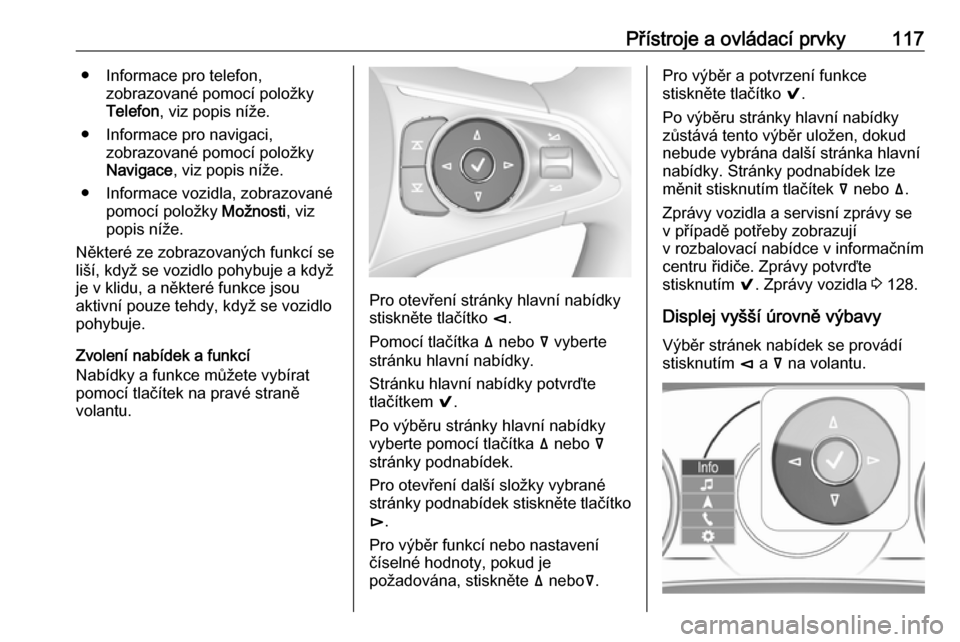

Ovládací prvky na volantu
Nabídky a funkce můžete vybírat
pomocí tlačítek na pravé straně
volantu.
Stisknutím tlačítka è nebo tlačítka
é přepnete mezi hlavními nabídkami
nebo se vrátíte z podnabídky na
nejbližší vyšší úroveň nabídky.
Stisknutím tlačítka å nebo ä vyberete
podnabídku hlavní nabídky nebo
nastavíte numerickou hodnotu.
Pro výběr a potvrzení funkce
stiskněte tlačítko 9.
Zprávy vozidla a servisní zprávy se
v případě potřeby zobrazují
v rozbalovací nabídce v informačním
centru řidiče. Zprávy potvrďte
stisknutím 9. Zprávy vozidla 3 128.
Displej střední úrovně výbavy Výběr stránek nabídek se provádí
stisknutím è a å na volantu.
Hlavní nabídky:
● Informace o cestě / o palivu, zobrazované pomocí položky
Informace , viz popis níže.
● Informace pro audio, zobrazované pomocí položkyAudio , viz popis níže.

Přístroje a ovládací prvky117● Informace pro telefon,zobrazované pomocí položky
Telefon , viz popis níže.
● Informace pro navigaci, zobrazované pomocí položky
Navigace , viz popis níže.
● Informace vozidla, zobrazované pomocí položky Možnosti, viz
popis níže.
Některé ze zobrazovaných funkcí se
liší, když se vozidlo pohybuje a když
je v klidu, a některé funkce jsou
aktivní pouze tehdy, když se vozidlo
pohybuje.
Zvolení nabídek a funkcí
Nabídky a funkce můžete vybírat
pomocí tlačítek na pravé straně
volantu.
Pro otevření stránky hlavní nabídky
stiskněte tlačítko è.
Pomocí tlačítka ä nebo å vyberte
stránku hlavní nabídky.
Stránku hlavní nabídky potvrďte
tlačítkem 9.
Po výběru stránky hlavní nabídky
vyberte pomocí tlačítka ä nebo å
stránky podnabídek.
Pro otevření další složky vybrané
stránky podnabídek stiskněte tlačítko
é .
Pro výběr funkcí nebo nastavení
číselné hodnoty, pokud je
požadována, stiskněte ä nebo å.
Pro výběr a potvrzení funkce
stiskněte tlačítko 9.
Po výběru stránky hlavní nabídky zůstává tento výběr uložen, dokud
nebude vybrána další stránka hlavní
nabídky. Stránky podnabídek lze
měnit stisknutím tlačítek å nebo ä.
Zprávy vozidla a servisní zprávy se
v případě potřeby zobrazují
v rozbalovací nabídce v informačním
centru řidiče. Zprávy potvrďte
stisknutím 9. Zprávy vozidla 3 128.
Displej vyšší úrovně výbavy
Výběr stránek nabídek se provádí
stisknutím è a å na volantu.

118Přístroje a ovládací prvkyHlavní nabídky jsou tyto:● Informace o cestě / o palivu, zobrazované pomocí položkyInformace , viz popis níže.
● Informace pro audio, zobrazované pomocí položky
Audio , viz popis níže.
● Informace pro telefon, zobrazované pomocí položky
Telefon , viz popis níže.
● Informace pro navigaci, zobrazované pomocí položky
Navigace , viz popis níže.
● Informace vozidla, zobrazované pomocí položky Možnosti, viz
popis níže.
Některé ze zobrazovaných funkcí se
liší, když se vozidlo pohybuje a když
je v klidu, a některé funkce jsou
aktivní pouze tehdy, když se vozidlo
pohybuje.
Sestava sdružených přístrojů vyšší
úrovně výbavy může být zobrazena
ve sportovním nebo cestovním
režimu. Viz níže: Nabídka nastavení,
Témata displeje.Zvolení nabídek a funkcí
Nabídky a funkce můžete vybírat
pomocí tlačítek na pravé straně
volantu.
Pro otevření stránky hlavní nabídky
stiskněte tlačítko è.
Pomocí tlačítka ä nebo å vyberte
stránku hlavní nabídky.
Stránku hlavní nabídky potvrďte
tlačítkem 9.
Po výběru stránky hlavní nabídky vyberte pomocí tlačítka ä nebo å
stránky podnabídek.
Pro otevření další složky vybrané
stránky podnabídek stiskněte é.
Pro výběr funkcí nebo nastavení
číselné hodnoty, pokud je
požadována, stiskněte ä nebo å.
Pro výběr a potvrzení funkce
stiskněte tlačítko 9.
Po výběru stránky hlavní nabídky
zůstává tento výběr uložen, dokud
nebude vybrána další stránka hlavní
nabídky. Stránky podnabídek lze měnit stisknutím tlačítek å nebo ä.
Zprávy vozidla a servisní zprávy se
v případě potřeby zobrazují
v rozbalovací nabídce v informačním
centru řidiče. Zprávy potvrďte
stisknutím 9. Zprávy vozidla 3 128.
Nabídka pro informace o cestě /
o palivu, ; nebo Info
Následující seznam obsahuje
všechny stránky, které se mohou
nacházet v informační nabídce.
Některé z nich nemusí být u vašeho
vozidla k dispozici. V závislosti na
displeji jsou některé funkce
znázorněny symboly.
