Řízení vozidla a jeho provoz169Pro vypnutí motoru, když vozidlo je
nehybné, krátce stiskněte tlačítko Engine Start/Stop . Automatická
převodovka: Zatáhněte parkovací
brzdu a zařaďte polohu P.
Manuální převodovka: V režimu
Autostop lze motor nastartovat
sešlápnutím spojkového pedálu
3 170.
Automatická převodovka: V režimu Autostop lze motor nastartovat
uvolněním brzdového pedálu 3 170.
Nouzové vypnutí motoru za jízdy
Pokud je v případě nouzové situace
nutné motor vypnout během jízdy,
stiskněte a podržte tlačítko
Engine Start/Stop déle než
dvě sekundy nebo je dvakrát krátce stiskněte během pěti sekund.9 Nebezpečí
Vypnutí motoru během jízdy může
způsobit ztrátu posilování
systémů brzd a řízení. Asistenční
systémy a systémy airbagů jsou
deaktivovány. Zhasne osvětlení
vozidla a brzdová světla. Proto
motor a zapalování vypínejte za
jízdy, pouze pokud to vyžaduje
nouzová situace.
Startování vozidla při nízkých
teplotách
Startování motoru bez nezávislého
topení je možné při teplotách do
-25 °С u vznětových motorů a -30 °C
u zážehových motorů. Musí se
používat motorový olej se správnou
viskozitou, správné palivo
a dostatečně nabitý akumulátor
vozidla. Dále se musí provádět
příslušné servisní prohlídky. Při
teplotách pod -30 °C se automatická
převodovka musí zahřívat přibližně
pět minut. Páka voliče musí být
v poloze P.
Automatické ovládání startéru Tato funkce řídí proces startování
motoru. Není třeba, aby řidič držel
tlačítko Engine Start/Stop stisknuto.
Jakmile je zapnut, tak systém bude
automaticky startovat dokud motor
nenastartuje. Kvůli kontrolnímu
procesu začne motor startovat po
malé prodlevě.
Možné důvody pro nenastartování
motoru:
● Pedál spojky není sešlápnut (manuální převodovka).
● Pedál brzdy není sešlápnut nebo
páka voliče není v P či N
(automatická převodovka).
● Nastalo překročení časového limitu.
Rychlé zahřátí motoru Po spuštění může být dostupný točivý
moment motoru na krátkou dobu
omezen, zejména když je teplota
motoru nízká. Omezení má umožnit
mazacímu systému, aby plně chránil
motor.
Odpojení při přeběhu
Přívod paliva je automaticky odpojen
při přeběhu, například když vozidlo jede se zařazeným převodovým
stupněm, avšak je uvolněný plynový
pedál.

170Řízení vozidla a jeho provozV závislosti jízdních podmínkách
může být odpojení při přeběhu
deaktivováno.
Systém stop-start Systém stop-start pomáhá ušetřit
palivo a snížit emise výfukových
plynů. Pokud to situace dovolí, motor
se vypne, jakmile se vozidlo pohybuje pomalou rychlostí nebo stojí, např. na
křižovatce nebo v dopravní zácpě.
Aktivace
Funkce stop-start je k dispozici
okamžitě po nastartování motoru
a rozjezdu vozidla, když jsou splněny podmínky uvedené v této kapitole.Deaktivace

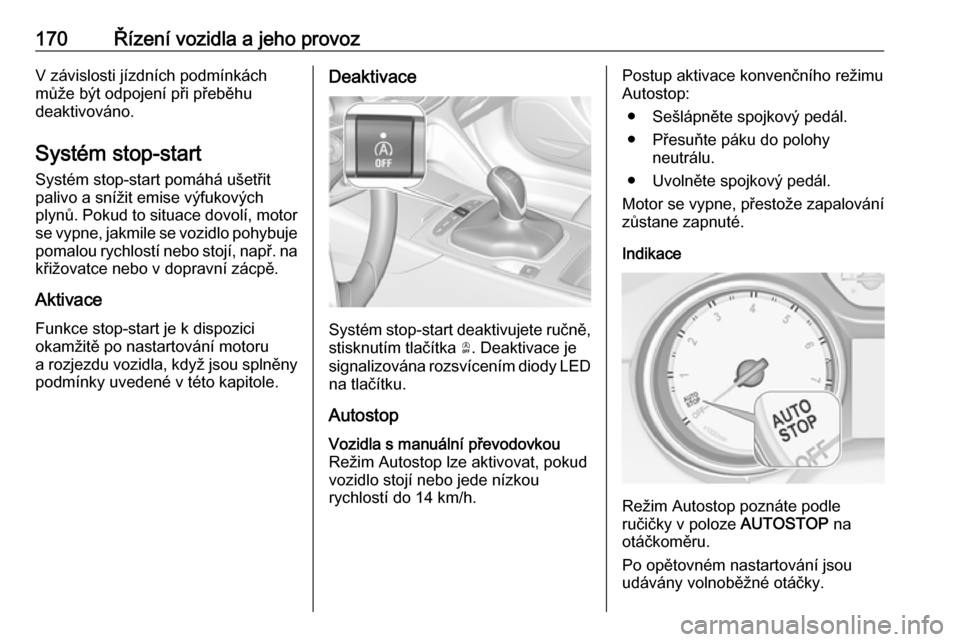

Systém stop-start deaktivujete ručně,stisknutím tlačítka Ò. Deaktivace je
signalizována rozsvícením diody LED
na tlačítku.
Autostop
Vozidla s manuální převodovkouRežim Autostop lze aktivovat, pokud
vozidlo stojí nebo jede nízkou
rychlostí do 14 km/h.Postup aktivace konvenčního režimu
Autostop:
● Sešlápněte spojkový pedál.
● Přesuňte páku do polohy neutrálu.
● Uvolněte spojkový pedál.
Motor se vypne, přestože zapalování
zůstane zapnuté.
Indikace
Režim Autostop poznáte podle
ručičky v poloze AUTOSTOP na
otáčkoměru.
Po opětovném nastartování jsou
udávány volnoběžné otáčky.

Řízení vozidla a jeho provoz171Během režimu Autostop funguje
topení i brzdy.
Podmínky pro aktivaci funkce
Autostop
Systém stop-start kontroluje, zda jsou
splněny všechny následující
podmínky.
● Funkce stop-start se nevypne manuálně.
● Kapota je zcela zavřená. ● Dveře řidiče jsou zavřené a řidič je připoután bezpečnostním
pásem.
● Akumulátor vozidla je v dobrém stavu a dostatečně nabitý.
● Motor je zahřátý.
● Teplota chladicí kapaliny motoru není příliš vysoká.
● Teplota výfuku motoru není příliš
vysoká, např. po jízdě s vysokým
zatížením motoru.
● Okolní teplota je vyšší než -5 °C.
● Klimatizace umožňuje automatické vypnutí.
● Podtlak brzd je dostačující.● Neprobíhá automatické čištění filtru pevných částic.
● Vozidlo jede minimálně rychlostí chůze od posledního režimu
autostop.
Jinak bude funkce Autostop
zakázána.
Některá nastavení klimatizace
mohou funkci Autostop zakázat. Další
podrobnosti - viz kapitola Klimatizace 3 153.
Režim Autostop může být zakázán
okamžitě po jízdě po dálnici.
Záběh nového vozidla 3 166.
Ochrana proti vybití akumulátoru vozidla
Aby bylo zajištěno spolehlivé
startování motoru, součástí systému
stop-start je několik funkcí, které
chrání akumulátor před vybitím.
Opatření zaměřená na úsporu
energie
Během režimu Autostop se několik
elektrických funkcí, např. nezávislé
elektrické topení nebo vyhřívání
zadního okna, deaktivuje nebopřepne do režimu úspory energie.
Otáčky ventilátoru klimatizace se
sníží, což snižuje spotřebu energie.
Opětovné nastartování motoru
řidičem
Vozidla s manuální převodovkouKonvenční opětovný start
Všechny motory jsou vybaveny
konvenčním režimem opětovného
startu.
Pro opětovné nastartování motoru
sešlápněte spojkový pedál bez
sešlápnutí brzdového pedálu.
U motorů se zpožděným opětovným
stratem je konvenční opětovný start možný pouze bez sešlápnutého
brzdového pedálu.Zpožděný opětovný start
Všechny motory jsou kromě
konvenčního opětovného stratu
vybaveny funkcí zpožděného
opětovného stratu. Zpožděný
opětovný start je aktivní pouze ve
stoupáních do 5 %.
● Sešlápněte brzdový pedál.
● Sešlápněte spojkový pedál.

172Řízení vozidla a jeho provoz● Zařaďte první převodový stupeň.
● Motor znovu nastartujte uvolnění
brzdového pedálu.
Vozidla s automatickou převodovkou
Pro opětovné nastartování motoru
uvolněte brzdový pedál nebo
přesuňte páku voliče z polohy D do
polohy N nebo P.
Opětovné nastartování motoru
systémem stop-start
Aby bylo možné motor automaticky
nastartovat znovu, páka voliče musí
být v neutrálu.
Pokud v režimu Autostop nastane
některá z dále uvedených situací,
systém stop-start motor automaticky
nastartuje znovu:
● Funkce stop-start se vypne manuálně.
● Kapota je otevřená.
● Řidič není připoután bezpečnostním pásem a dveře
řidiče jsou otevřené.
● Teplota motoru je příliš nízká.
● Stav nabití akumulátoru vozidla je pod stanovenou úrovní.● Podtlak brzd není dostačující.
● Vozidlo jede minimálně rychlostí chůze.
● Systém klimatizace vyžaduje nastartování motoru.
● Klimatizace je zapnuta manuálně.
Pokud kapota není zcela zavřená, na
informačním centru řidiče se zobrazí
varovné hlášení.
Pokud se k zásuvce připojí elektrické příslušenství, například přenosný CDpřehrávač, může při opětovném
startu dojít k menšímu poklesu
napětí.
Parkování9 Varování
● Vozidlo neparkujte na povrchu,
který se může snadno vznítit.
Takovýto povrch by se mohl
vznítit od výfukového systému,
který má vysokou teplotu.
● Vždy použijte ruční brzdu. Zatáhněte za spínač m,
podržte ho přibližně
jednu sekundu a zkontrolujte,
zda se rozsvítila kontrolka m.
Elektrická ruční brzda je
zabrzděna, když se rozsvítí
kontrolka m 3 110.
● Vypněte motor.
● Jestliže vozidlo je na vodorovném povrchu nebo vesvahu směrem vzhůru, před
vypnutím zapalování zařaďte
první převodový stupeň nebo
uveďte volicí páku do polohy P.
Ve svahu směrem vzhůru
otočte přední kola směrem od
obrubníku.
Jestliže vozidlo je ve svahu
směrem dolů, před vypnutím
zapalování zařaďte zpětný
chod nebo uveďte volicí páku
do polohy P. Natočte přední
kola směrem k obrubníku.
● Zavřete okna a střešní okno.
● Tlačítkem napájení vypněte zapalování. Otáčejte volantem
dokud neucítíte, že se zamknul
zámek řízení.

Řízení vozidla a jeho provoz173● Vozidlo zamknete tlačítkem naklice dveří.
Aktivujte alarm 3 34.
● Ventilátor chlazení motoru může běžet i po vypnutí motoru 3 247.Výstraha
Po jízdě s motorem ve vysokých
otáčkách nebo při velkém zatížení
motoru nechte motor před
vypnutím zapalování běžet
v nízkých otáčkách nebo na
volnoběh asi 30 sekund, aby
nedošlo k poškození
turbodmychadla.
Poznámky
V případě nehody s naplněním
airbagu se motor automaticky vypne pokud se vozidlo během určitého
času zastaví.
Výfuk motoru9 Nebezpečí
Výfukové plyny vznikající při
spalování paliva v motoru,
obsahují jedovatý oxid uhelnatý,
který je bez barvy a bez zápachu.
Vdechování tohoto oxidu je životu
nebezpečné.
Pokud výfukové plyny vniknou do
interiéru vozidla, otevřete okna.
Příčinu poruchy nechte odstranit
v servisu.
Vyvarujte se jízdy s otevřeným
zavazadlovým prostorem, jinak by do vozidla mohly vnikat výfukové
plyny.
Filtr pevných částic
Automatický čisticí procesSystém filtru pevných částic
odstraňuje škodlivé saze
z výfukových plynů. Tento systém obsahuje funkci samočinného čištění,
která pracuje automaticky během
jízdy bez jakéhokoliv upozornění. Filtr se čistí pravidelně prostřednictvím
spalování sazí při vysoké teplotě. K tomuto procesu dochází
automaticky při daných jízdních
podmínkách a může trvat až
25 minut. Typicky vyžaduje dobu
v rozmezí sedm až dvanáct minut.
Během této doby se může stát, že
režim Autostop nebude k dispozici
a spotřeba paliva bude vyšší.
Vydávání zápachu a kouře během
tohoto procesu je normálním jevem.
Systém vyžaduje proces čištění Za určitých jízdních podmínek, např.
při krátkých cestách, se systém
nemůže sám automaticky čistit.
Pokud vyžaduje filtr čištění
a předchozí jízdní podmínky
neumožnily automatické vyčištění,

174Řízení vozidla a jeho provozbude to signalizováno kontrolkou %
a varovnou zprávou v informačním
centru řidiče.
Kontrolka % se rozsvítí spolu se
zobrazením varovné zprávy, pokud je
filtr pevných částic zaplněn. Co
možná nejdříve zahajte postup
čištění.
Kontrolka % spolu s varovnou
zprávou bude blikat, pokud filtr
pevných částic dosáhl maximální
úrovně zaplnění. Ihned zahajte
postup čištění, aby jste se vyhnuli
poškození motoru.
Aktivace automatického čisticího
procesu
Pro spuštění postupu čištění
pokračujte v jízdě a udržujte otáčky
motoru nad 2 000 ot./min. Pokud je
třeba, zařaďte nižší převodový
stupeň. Čištění filtru pevných částic
se následně spustí.
Čištění je nejrychlejší při vysokých
otáčkách a zatížení motoru.Kontrolka % zhasne v okamžiku
dokončení samočinného vyčištění.
Jeďte s vozidlem, dokud se
automatické čištění nedokončí.Výstraha
Pokud je proces čištění přerušen,
je zde riziko přivození vážného
poškození motoru.
Čisticí proces není možný
Pokud z nějakého důvodu není
možné provést čištění, rozsvítí se
kontrolka Z a v informačním centru
řidiče se zobrazí varovná zpráva. Může dojít ke snížení výkonu motoru.
Neprodleně vyhledejte pomoc
v servisu.
KatalyzátorKatalyzátor snižuje množství
škodlivých látek ve výfukových
plynech.
Výstraha
Jiné třídy paliva než ty, které jsou
uvedené na stránkách 3 236,
3 302, by mohly poškodit
katalyzátor nebo elektronické
komponenty.
Nespálený benzín se přehřeje
a poškodí katalyzátor. Proto se
vyvarujte nadměrného používání
startéru, vyjetí veškerého benzínu v palivové nádrži a startování
motoru roztlačováním nebo
roztahováním.
V případě vynechávání motoru,
nerovnoměrného chodu motoru,
snížení výkonu motoru nebo jiných
neobvyklých problémů, co možno
nejdříve nechte příčinu poruchy
odstranit v servisu. V nouzovém
případě je možné krátkou dobu
pokračovat v jízdě, a to nízkou
rychlostí vozidla a s nízkými otáčkami motoru.

Řízení vozidla a jeho provoz175AdBlue
Všeobecné informace Selektivní katalická redukce
(BlueInjection) je metoda, která
významným způsobem snižuje emise
oxidů dusíku ve výfukových plynech.
Toho se dosahuje vstřikováním
redukční činidla výfukových plynů
vznětových motorů do výfukového
systému. Čpavek uvolněný
z redukčního činidla reaguje s oxidy
dusíku (NO x) z výfukových plynů
a přeměňuje je na dusík a vodu.
Označení této kapaliny je AdBlue ®
.
Je to netoxická, nehořlavá, bezbarvá
kapalina bez zápachu, která
obsahuje 32 % močoviny a 68 %
vody.9 Varování
Vyhněte se zasažení očí nebo
pokožky redukčním činidlem
AdBlue.
V případě zasažení očí nebo
pokožky opláchněte vodou.
Výstraha
Zabraňte kontaktu redukčního činidla AdBlue s lakem.
V případě kontaktu opláchněte
vodou.
AdBlue zamrzá při teplotě přibližně -11 °C. Protože je vozidlo vybaveno
předehřívačem redukčního činidla
AdBlue je redukce emisí zajištěna i za
nízkých teplot. Předehřívač AdBlue
pracuje automaticky.
Typická spotřeba AdBlue je přibližně
dva litry na 1000 km, ale může být
také vyšší v závislosti na jízdním stylu
(např. vysoké zatížení nebo tažení přívěsu).
Nádrž AdBlue Při zbývajícím množství přibližně
pět litrů se sepne spínač výšky
hladiny redukčního činidla. Výstražné
zprávy se zobrazují pouze pod touto
mezní hodnotou. Objem nádrže
3 309.
Upozornění na výšku hladiny
V závislosti na vypočteném dojezdu
na zbývající množství AdBlue se
v informačním centru řidiče zobrazují různé zprávy. Tyto zprávy a omezení
jsou vyžadována zákonnými
předpisy.
První možnou zprávou je AdBlue
Dojezd: 2400 km .
Tato výstraha se krátce zobrazí jednou při vypočteném dojezdu.
Jízda není nijak omezena.
Další úroveň výstrahy se aktivuje při
dojezdu kratším než 1750 km. Při
každém zapnutí zapalování se
zobrazí zpráva s aktuálním
dojezdem, kterou je nutné potvrdit
3 115. AdBlue doplňte před aktivací
další úrovně výstrahy.
Při dojezdu na zbývající množství
AdBlue kratším než 900 km se
střídavě zobrazují následující
výstražné zprávy a nelze je potlačit:
● AdBlue Nízká hladina Doplňte
● Start motoru zakázán v 900 km .
Kromě toho nepřetržitě bliká
kontrolka Y.

176Řízení vozidla a jeho provozPoznámky
V případě vysoké spotřeby AdBlue
se toto varování může zobrazit
v informačním centru řidiče bez
předchozích varovných stupňů.
Poslední úroveň výstrahy se aktivuje
při vyprázdnění nádrže AdBlue.
Motor nelze nastartovat. Střídavě se
zobrazují následující výstražné
zprávy a nelze je potlačit:
● AdBlue Prázdná nádrž Doplňte
● Motor znovu nenastartuje .
Kromě toho nepřetržitě bliká
kontrolka Y.
Při zamezení startu motoru se
zobrazí následující výstražná zpráva:
Doplňte AdBlue, aby bylo možné
nastartovat vozidlo. .
Musí být doplněna plná nádrž
AdBlue, v opačném případě není
možné motor nastartovat.
Upozornění na vysoké emise
Pokud se emise výfukových plynů
zvýší nad určitou hodnotu, zobrazí se
v informačním centru řidiče varování
podobné výstrahám na dojezd.Postupně se zobrazí požadavky na
provedení kontroly výfukového
systému a nakonec oznámení
o zamezení opětovného startu
motoru. Tato omezení jsou
vyžadována zákonnými předpisy.
Kontaktujte servis a vyžádejte si
pomoc.
Doplnění redukčního činidla
AdBlueVýstraha
Používejte pouze redukční činidlo
AdBlue, které splňuje evropské
standardy DIN 70 070
a ISO 22241-1.
Nepoužívejte přísady.
Redukční činidlo AdBlue neřeďte.
V opačném případě může dojít
k poškození systému selektivní
katalické redukce.
Poznámky
Pokud není na čerpací stanici
k dispozici čerpací stojan s čerpací
pistolí pro osobní vozidla, vždy
použijte nádoby nebo kanystry
AdBlue s utěsněným plnicím
adaptérem, abyste zabránili
vystříknutí a rozlití redukčního
činidla a zajistili zachycení výparů
v nádrži a neumožnili jejich unik.
AdBlue v nádobách nebo
kanystrech je k dispozici na mnoha
čerpacích stanicích a lze jej také
zakoupit například u prodejců Opel
a dalších maloobchodních
prodejnách.
Protože redukční činidlo AdBlue má
omezenou trvanlivost, zkontrolujte
před doplněním datum použitelnosti.
Poznámky
Doplnění redukčního činidla AdBlue
je systémem rozpoznáno pouze
v případě, že se aktivoval výše
uvedený spínač výšky hladiny
redukčního činidla.
V případě, že není úspěšně
detekováno doplnění redukčního
činidla AdBlue:

Řízení vozidla a jeho provoz1771. Jeďte s vozidlem nepřetržitě10 minut a zajistěte, aby rychlostbyla stále vyšší než 20 km/h.
2. Pokud je doplnění redukčního činidla AdBlue úspěšně
detekováno, zmizí omezení jízdy z důvodu doplnění AdBlue.
Pokud není doplnění redukčního
činidla AdBlue stále detekováno,
vyhledejte pomoc servisu.
Pokud se redukční činidlo AdBlue
musí doplnit při teplotách nižších
než -11 °C, nemusí být dolití
redukčního činidla AdBlue
systémem zaznamenáno. V tomto
případě vozidlo zaparkujte
v prostoru s vyšší okolní teplotou,
dokud kapalina AdBlue nezkapalní.
Poznámky
Při odšroubování ochranného víčka plnicího hrdla mohou uniknou
výpary čpavku. Nevdechujete,
protože mají pronikavý zápach.
Výpary nejsou při vdechnutí
škodlivé.Nádrž AdBlue by se měla doplňovat
na plný objem. Toto se musí provést, pokud je již zobrazena výstražná
zpráva o zamezení opětovného startu
motoru.
Vozidlo musí být zaparkováno na
vodorovném povrchu.
Plnicí hrdlo AdBlue je umístěno za
dvířky plnicího hrdla palivové nádrže,
která jsou umístěna na pravé zadní
straně vozidla.
Dvířka hrdla palivové nádrže je
možné otevřít pouze tehdy, pokud je
vozidlo odemknuté.
1. Vytáhněte klíč ze spínače zapalování.
2. Zavřete všechny dveře, abyste zabránili proniknutí par čpavku do
interiéru vozidla.
3. Zatlačením otevřete klapku plnicího hrdla palivové nádrže
3 238.
4. Odšroubujte ochrannou krytku
z plnicího hrdla.
5. Otevřete nádobu s redukčním činidlem AdBlue.
6. Jeden konec hadice upevněte na nádobu a druhý konec
našroubujte na plnicí hrdlo.
7. Zdvihněte nádobu a doplňujte, dokud se nádoba nevyprázdní,
nebo dokud nepřestane redukční
činidlo vytékat z nádoby. To může trvat až pět minut.
8. Nádobu položte na zem a počkejte 15 sekund, dokud se
nevyprázdní hadice.

178Řízení vozidla a jeho provoz9. Odšroubujte hadici z plnicíhohrdla.
10. Našroubujte ochrannou krytku na plnicí hrdlo.
Poznámky
Nádobu na redukční činidlo AdBlue
zlikvidujte v souladu s požadavky na
ochranu životního prostředí. Hadici
lze znovu použít po vypláchnutí
čistou vodou před zaschnutím
redukčního činidla AdBlue.Automatická
převodovka
Automatická převodovka umožňuje
automatické řazení převodových
stupňů (automatický režim) nebo
manuální řazení převodových stupňů
(manuální režim).
Manuální řazení v je možné
manuálním režimu provádět krátkým
přitlačováním páky voliče do polohy
+ nebo -, nebo přitažením páček na
volantu.
Displej převodovky
Ilustrace znázorňují různé verze.
V informačním centru řidiče se
zobrazuje režim nebo zařazený
převodový stupeň.
V automatickém režimu je jízdní
program signalizován písmenem D.
V manuálním režimu je převodový stupeň signalizován písmenem M
a číslem zařazeného převodového
stupně.
Zpátečka je signalizována
písmenem R.
N signalizuje polohu neutrálu.
P signalizuje polohu parkování.
