Péče o vozidlo249
Pokud hladina motorového oleje
klesla ke značce MIN, doplňte
motorový olej.
V závislosti na variantě motoru jsou
použity rozdílné měrky.
Doporučujeme použít stejně kvalitní
motorový olej, který byl použit při
poslední výměně.
Hladina motorového oleje nesmí
překročit značku MAX na měrce.
Výstraha
Jakýkoli rozlitý motorový olej
okamžitě otřete.
Výstraha
Nadbytečné množstvímotorového oleje se musí vypustit
nebo vysát.
Objemy provozních náplní 3 309.
Rovně nasaďte víčko a utáhněte jej.

250Péče o vozidloChladicí kapalina motoruChladicí kapalina chrání před
zamrznutím přibližně do -28 °C.
V oblastech s velmi nízkými teplotami
chrání chladicí kapalina plněná
výrobcem před zamrznutím přibližně
do -37 °C.Výstraha
Používejte pouze schválenou nemrznoucí kapalinu.
Chladicí kapalina a nemrznoucí
kapalina 3 294.
Hladina chladicí kapaliny
Výstraha
Příliš nízká hladina chladicí
kapaliny může způsobit poškození motoru.
Když je chladicí systém studený,
měla by být hladina chladicí kapaliny
nad označenou čárou naplnění.
Pokud je hladina nízká, proveďte
doplnění.
V závislosti na motoru se může
umístění nádobky chladicí kapaliny
lišit.9 Varování
Před otevřením víčka nechte
vychladnout motor. Opatrně
otevřete víčko, přičemž pomalu
uvolňujte tlak.
Při doplňování použijte směs 1:1
povoleného koncentrátu chladicí
kapaliny smíchaného s čistou vodou
z vodovodu. Pokud nemáte
koncentrát chladicí kapaliny
k dispozici, použijte čistou vodu
z vodovodu. Pevně namontujte víčko.
Nechte zkontrolovat koncentraci
chladicí kapaliny a odstranit příčinu
úniku chladicí kapaliny v servisu.

Péče o vozidlo251Kapalina do ostřikovačů
Naplňte čistou vodou smísenou
s vhodným množstvím schválené
kapaliny do ostřikovačů, která
obsahuje nemrznoucí kapalinu.
Výstraha
Pouze kapalina ostřikovače
s dostatečnou koncentrací
nemrznoucí směsi poskytuje
ochranu při nízkých teplotách
nebo náhlém poklesu teploty.
Kapalina ostřikovače 3 294.
Brzdy
V případě minimální tloušťky
brzdového obložení se při brzdění
ozývá kvílivý zvuk.
Je možné pokračovat v jízdě, ale
nechte brzdové obložení co možno
nejdříve vyměnit.
Po namontování nového brzdového
obložení nebrzděte zbytečně
intenzívně během prvních několika
jízd.
Brzdová kapalina9 Varování
Brzdová kapalina je jedovatá
a korozivní. Vyvarujte se kontaktu s očima, pokožkou, tkaninami
a lakovanými povrchy.
Hladina brzdové kapaliny musí být
mezi značkami MIN a MAX .
Pokud je hladina kapaliny pod
značkou MIN, nechte ji doplnit
v servisu.
Brzdová a spojková kapalina 3 294.
Akumulátor vozidla Akumulátor vozidla je bezúdržbový
pod podmínkou, že charakter jízd
umožňuje dostatečné nabíjení
akumulátoru. Jízdy na krátké
vzdálenosti a časté startování motoru
může akumulátor vybít. Vyhněte se
používání postradatelných
elektrických spotřebičů.

252Péče o vozidlo
Baterie nepatří do domácího odpadu.Musejí se zlikvidovat v příslušné
recyklační sběrně.
Při odstavení vozidla na dobu delší
než čtyři týdny, může dojít k vybití akumulátoru. Odpojte svorku od
záporného vývodu akumulátoru
vozidla.
Před připojováním nebo odpojováním
akumulátoru vozidla se ujistěte, že je
vypnuté zapalování.
Ochrana proti vybití akumulátoru
3 151.
Odpojení akumulátoru Pokud je nutné odpojit akumulátor
vozidla ( např. z důvodu údržby), musí
se siréna alarmu odpojit následujícím
způsobem: Zapněte a vypněte
zapalování a pak během 15 sekund
odpojte akumulátor.
Výměna akumulátoru vozidla
Poznámky
Jakékoli odchylky od pokynů
uvedených v této kapitole mohou mít
za následek dočasnou deaktivaci
systému stop-start.
Prosím ujistěte se, že při výměně
akumulátoru vozidla nejsou otevřené
ventilační otvory v blízkosti kladné
svorky. Pokud je ventilační otvor
v této oblasti otevřený, musí být
uzavřen zaslepovacím víčkem a musí být otevřena ventilace v oblasti
záporného pólu.
Ve vozidlech s akumulátorem AGM (Absorptive Glass Mat) zajistěte, aby
byl při výměně použit opět
akumulátor AGM.
Akumulátor AGM poznáte podle
štítku na akumulátoru. Doporučujeme používat originální akumulátor
vozidla Opel.
Poznámky
Pokud použijete jiný akumulátor AGM vozidla než originální
akumulátor Opel, může se zhoršit
jeho funkce.
Doporučujeme nechat provést
výměnu akumulátoru v servisu.
Systém Stop-start 3 170.

Péče o vozidlo253Dobíjení akumulátoru vozidla9Varování
U vozidel se systémem stop-start
nesmí být napětí při nabíjení
pomocí nabíječky větší než
14,6 V. V opačném případě by
mohlo dojít k poškození
akumulátoru vozidla.
Startování pomocí startovacích
kabelů 3 285.
Výstražný štítek
Význam symbolů: ● Zákaz jisker, otevřeného plamene a kouře.
● Vždy si chraňte očí. Výbušný plyn může způsobit poranění
nebo slepotu.
● Akumulátor vozidla udržujte mimo dosah dětí.
● Akumulátor vozidla obsahuje kyselinu sírovou, která může
způsobit oslepnutí a závažné
poleptání.
● Další informace - viz Uživatelská příručka.
● V blízkosti akumulátoru vozidla se může vyskytovat výbušná
směs plynů.Odvzdušnění palivového
systému u vznětovýchmotorů
Jestliže jste zcela vyjeli nádrž, musí
se provést odvzdušnění palivové
soustavy vznětového motoru. Třikrát
zapněte zapalování, a to vždy na
15 sekund. Potom startujte motor
maximálně 40 sekund. Opakujte
tento postup maximálně po pěti
sekundách. Pokud motor nestartuje,
vyhledejte pomoc v servisu.
Výměna lišty stěrače

254Péče o vozidloZdvihněte raménko stěrače, dokud
nezůstane ve vzpřímené poloze.
Nadzdvihněte sponu, uvolněte lištu
stěrače a sejměte ji.
Lehce nakloňte lištu stěrače
a připevněte ji k raménku stěrače
a zatlačte, aby zaklesla.
Spusťte raménko stěrače opatrně
dolů.

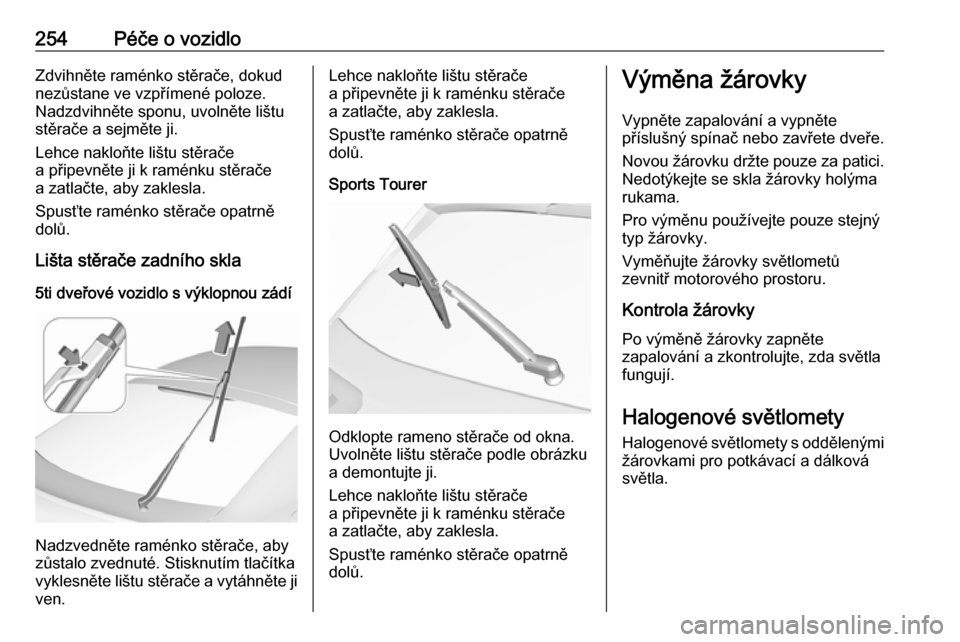

Lišta stěrače zadního skla
5ti dveřové vozidlo s výklopnou zádí
Nadzvedněte raménko stěrače, aby
zůstalo zvednuté. Stisknutím tlačítka
vyklesněte lištu stěrače a vytáhněte ji
ven.
Lehce nakloňte lištu stěrače
a připevněte ji k raménku stěrače
a zatlačte, aby zaklesla.
Spusťte raménko stěrače opatrně
dolů.
Sports Tourer
Odklopte rameno stěrače od okna.
Uvolněte lištu stěrače podle obrázku
a demontujte ji.
Lehce nakloňte lištu stěrače
a připevněte ji k raménku stěrače
a zatlačte, aby zaklesla.
Spusťte raménko stěrače opatrně
dolů.
Výměna žárovky
Vypněte zapalování a vypněte
příslušný spínač nebo zavřete dveře.
Novou žárovku držte pouze za patici. Nedotýkejte se skla žárovky holýma
rukama.
Pro výměnu používejte pouze stejný
typ žárovky.
Vyměňujte žárovky světlometů
zevnitř motorového prostoru.
Kontrola žárovky
Po výměně žárovky zapněte
zapalování a zkontrolujte, zda světla
fungují.

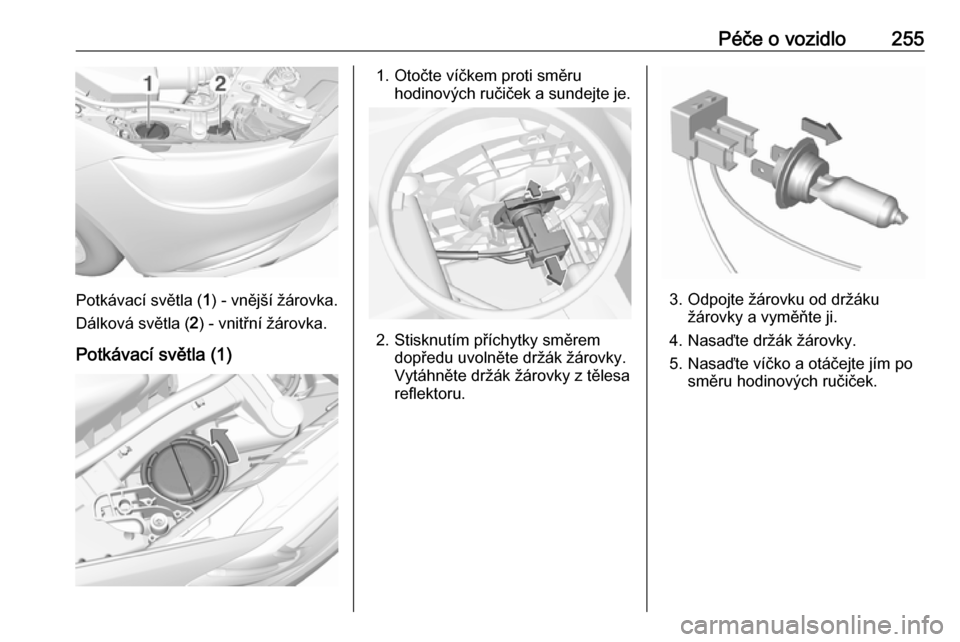

Halogenové světlomety Halogenové světlomety s oddělenými
žárovkami pro potkávací a dálková
světla.

Péče o vozidlo255
Potkávací světla (1) - vnější žárovka.
Dálková světla ( 2) - vnitřní žárovka.

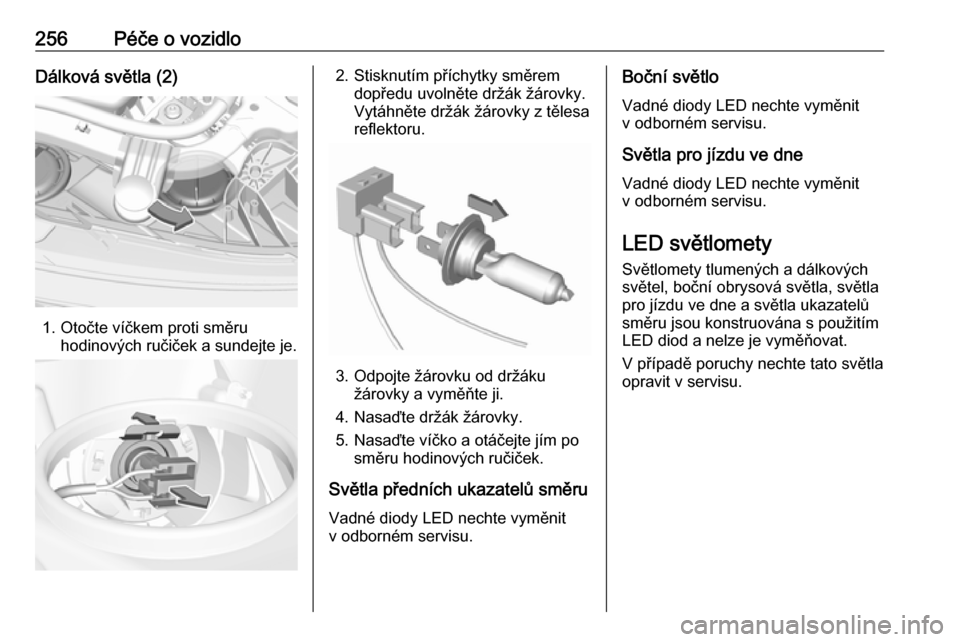

Potkávací světla (1)
1. Otočte víčkem proti směru hodinových ručiček a sundejte je.
2. Stisknutím příchytky směremdopředu uvolněte držák žárovky.
Vytáhněte držák žárovky z tělesa
reflektoru.
3. Odpojte žárovku od držáku žárovky a vyměňte ji.
4. Nasaďte držák žárovky.
5. Nasaďte víčko a otáčejte jím po směru hodinových ručiček.

256Péče o vozidloDálková světla (2)
1. Otočte víčkem proti směruhodinových ručiček a sundejte je.
2. Stisknutím příchytky směremdopředu uvolněte držák žárovky.
Vytáhněte držák žárovky z tělesa
reflektoru.
3. Odpojte žárovku od držáku žárovky a vyměňte ji.
4. Nasaďte držák žárovky.
5. Nasaďte víčko a otáčejte jím po směru hodinových ručiček.
Světla předních ukazatelů směru
Vadné diody LED nechte vyměnit
v odborném servisu.
Boční světlo
Vadné diody LED nechte vyměnit
v odborném servisu.
Světla pro jízdu ve dne
Vadné diody LED nechte vyměnit
v odborném servisu.
LED světlomety
Světlomety tlumených a dálkových
světel, boční obrysová světla, světla
pro jízdu ve dne a světla ukazatelů
směru jsou konstruována s použitím
LED diod a nelze je vyměňovat.
V případě poruchy nechte tato světla
opravit v servisu.

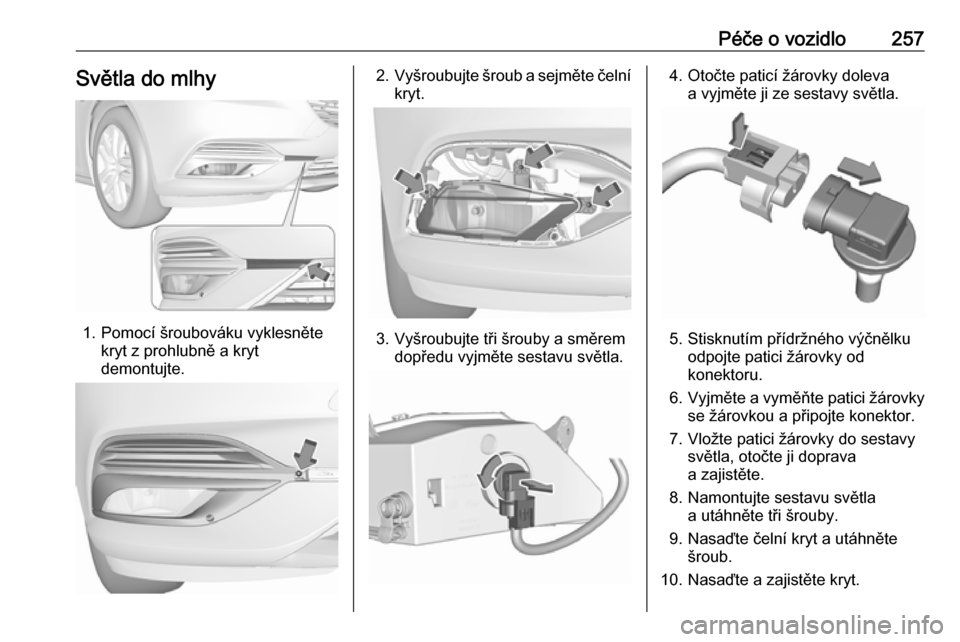

Péče o vozidlo257Světla do mlhy
1. Pomocí šroubováku vyklesnětekryt z prohlubně a kryt
demontujte.
2. Vyšroubujte šroub a sejměte čelní
kryt.
3. Vyšroubujte tři šrouby a směrem dopředu vyjměte sestavu světla.
4. Otočte paticí žárovky dolevaa vyjměte ji ze sestavy světla.
5. Stisknutím přídržného výčnělkuodpojte patici žárovky od
konektoru.
6. Vyjměte a vyměňte patici žárovky
se žárovkou a připojte konektor.
7. Vložte patici žárovky do sestavy světla, otočte ji doprava
a zajistěte.
8. Namontujte sestavu světla a utáhněte tři šrouby.
9. Nasaďte čelní kryt a utáhněte šroub.
10. Nasaďte a zajistěte kryt.

258Péče o vozidloKoncová světlaKoncová a brzdová světla jsou
konstruována s diodami LED.
V případě závady nechte diody LED
vyměnit v servisu.

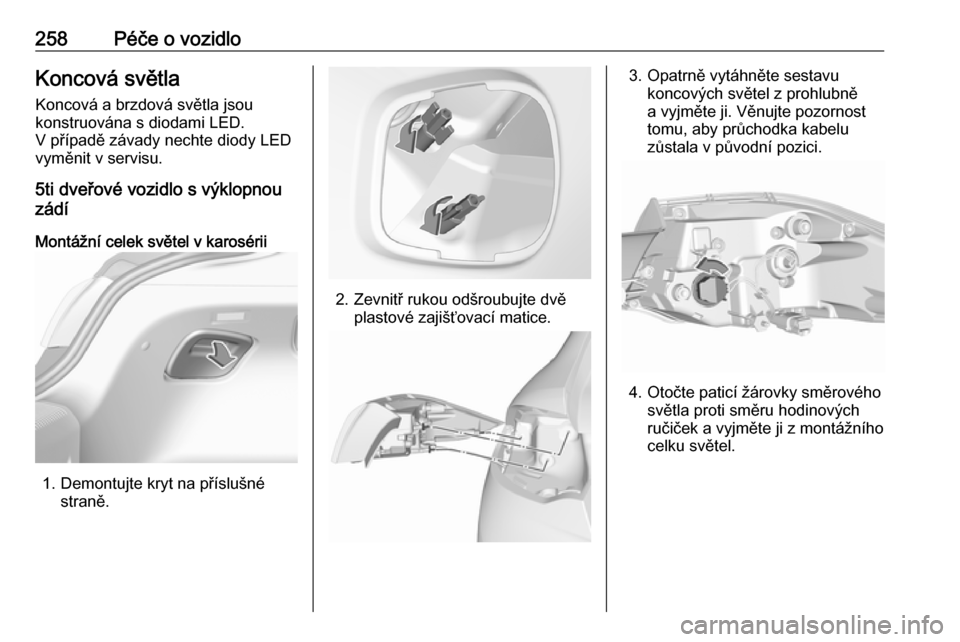

5ti dveřové vozidlo s výklopnou
zádí
Montážní celek světel v karosérii
1. Demontujte kryt na příslušné straně.
2. Zevnitř rukou odšroubujte dvěplastové zajišťovací matice.
3. Opatrně vytáhněte sestavukoncových světel z prohlubně
a vyjměte ji. Věnujte pozornost
tomu, aby průchodka kabelu
zůstala v původní pozici.
4. Otočte paticí žárovky směrového světla proti směru hodinových
ručiček a vyjměte ji z montážního
celku světel.
