Vožnja i rukovanje219Primenjuju se specijalni uslovi akosu viša vozila u blizini (npr.terenska vozila, mini dostavna
vozila, dostavna vozila).
Prepoznavanje predmeta i
određivanje tačnog rastojanja u
gornjem delu ovih vozila ne može
biti garantovano.
Predmeti sa veoma malim
presekom refleksije, npr. tanki
predmeti ili mekani materijali,
možda neće biti prepoznati od
strane sistema.
Sistemi pomoći pri parkiranju ne
detektuju predmete van opsega
detekcije.
Napomena
Može se desiti da senzor detektuje
nepostojeći predmet usled eha od
spoljašnjeg akustičnog šuma ili
mehaničke neparalelnosti (mogu se
javiti sporadična lažna upozorenja).
Proveriti da li je prednja registarska tablica pravilno postavljena (da nije
savijena i da nema zazora do
branika na levoj i desnoj strani) i da li su senzori fiksirani.
Napredni sistem pomoći pri
parkiranju možda neće reagovati na promene na raspoloživom prostoruza parkiranje nakon započinjanja
manevra parkiranja. Kao prostor za
parkiranje sistem može prepoznati
ulaz, prolaz, dvorište, pa čak i
prelaz. Nakon biranja stepena
prenosa za hod unazad, sistem
započinje manevar parkiranja. Voditi računa o raspoloživosti predloženog
prostora za parkiranje.
Sistem ne detektuje niske ivičnjake i površinske nepravilnosti, npr. u
građevinskim zonama. Vozač je
odgovoran za to.
Napomena
Novi pneumatici zahtevaju
kalibraciju tokom prve upotrebe. Za
optimalno navođenje pri parkiranju,
potrebno je da vozilo pređe
rastojanje od najmanje 10 km
uključujući i određeni broj krivina.
Sistem je kalibrisan za fabrički
montirane točkove. Performanse
parkiranja se menjaju sa upotrebom drugih veličina točkova ili
pneumatika.Detekcija bočnog mrtvog
polja
Sistem za upozoravanje o bočnim
mrtvim zonama detektuje i prijavljuje
predmete sa obe strane vozila koji su
unutar određene zone sa mrtvim
tačkama. Sistem prikazuje vizuelno
upozorenje na svakom spoljašnjem
retrovizoru kada god detektuje
predmete koji možda nisu vidljivi na
spoljašnjim i unutrašnjim
retrovizorima.
Radarski senzori za bočne mrtve
zone nalaze se na zadnjem braniku.9 Upozorenje
Sistem za upozoravanje o bočnim
mrtvim zonama ne oslobađa
vozača odgovornosti da osmatra
okolinu.
Sistem ne detektuje:
● vozila izvan bočnih mrtvih zona
koja se brzo približavaju
● pešake, bicikliste ili životinje

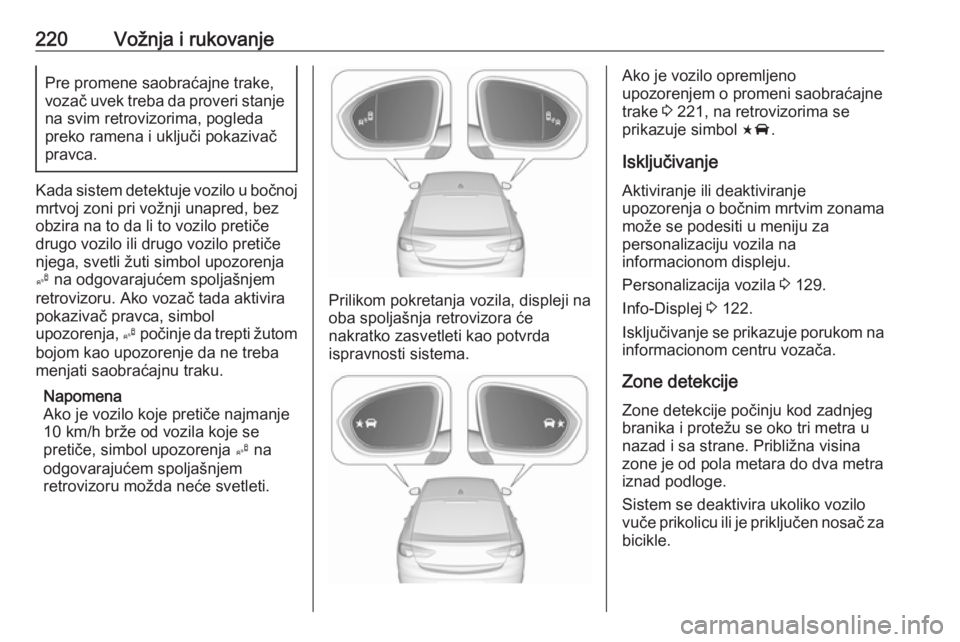

220Vožnja i rukovanjePre promene saobraćajne trake,
vozač uvek treba da proveri stanje
na svim retrovizorima, pogleda
preko ramena i uključi pokazivač
pravca.
Kada sistem detektuje vozilo u bočnoj
mrtvoj zoni pri vožnji unapred, bez
obzira na to da li to vozilo pretiče
drugo vozilo ili drugo vozilo pretiče
njega, svetli žuti simbol upozorenja
B na odgovarajućem spoljašnjem
retrovizoru. Ako vozač tada aktivira
pokazivač pravca, simbol
upozorenja, B počinje da trepti žutom
bojom kao upozorenje da ne treba
menjati saobraćajnu traku.
Napomena
Ako je vozilo koje pretiče najmanje
10 km/h brže od vozila koje se
pretiče, simbol upozorenja B na
odgovarajućem spoljašnjem
retrovizoru možda neće svetleti.
Prilikom pokretanja vozila, displeji na
oba spoljašnja retrovizora će
nakratko zasvetleti kao potvrda
ispravnosti sistema.
Ako je vozilo opremljeno
upozorenjem o promeni saobraćajne
trake 3 221, na retrovizorima se
prikazuje simbol F.
Isključivanje
Aktiviranje ili deaktiviranje
upozorenja o bočnim mrtvim zonama
može se podesiti u meniju za
personalizaciju vozila na
informacionom displeju.
Personalizacija vozila 3 129.
Info-Displej 3 122.
Isključivanje se prikazuje porukom na
informacionom centru vozača.
Zone detekcije Zone detekcije počinju kod zadnjeg
branika i protežu se oko tri metra u
nazad i sa strane. Približna visina
zone je od pola metara do dva metra
iznad podloge.
Sistem se deaktivira ukoliko vozilo
vuče prikolicu ili je priključen nosač za
bicikle.

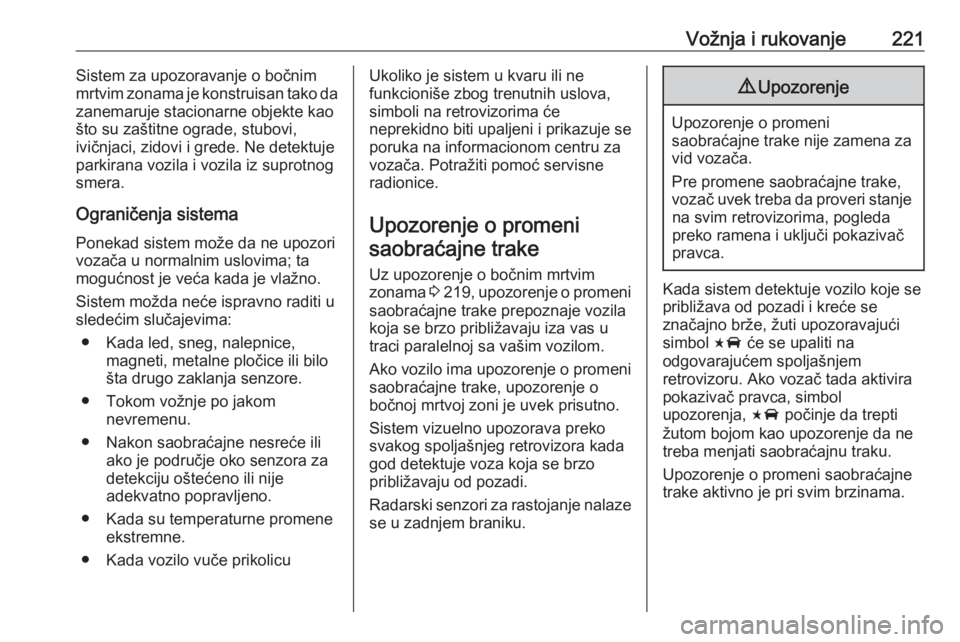

Vožnja i rukovanje221Sistem za upozoravanje o bočnim
mrtvim zonama je konstruisan tako da
zanemaruje stacionarne objekte kao
što su zaštitne ograde, stubovi,
ivičnjaci, zidovi i grede. Ne detektuje
parkirana vozila i vozila iz suprotnog
smera.
Ograničenja sistema
Ponekad sistem može da ne upozori
vozača u normalnim uslovima; ta
mogućnost je veća kada je vlažno.
Sistem možda neće ispravno raditi u
sledećim slučajevima:
● Kada led, sneg, nalepnice, magneti, metalne pločice ili bilo
šta drugo zaklanja senzore.
● Tokom vožnje po jakom nevremenu.
● Nakon saobraćajne nesreće ili ako je područje oko senzora za
detekciju oštećeno ili nije
adekvatno popravljeno.
● Kada su temperaturne promene ekstremne.
● Kada vozilo vuče prikolicuUkoliko je sistem u kvaru ili ne
funkcioniše zbog trenutnih uslova,
simboli na retrovizorima će
neprekidno biti upaljeni i prikazuje se
poruka na informacionom centru za
vozača. Potražiti pomoć servisne
radionice.
Upozorenje o promeni
saobraćajne trake
Uz upozorenje o bočnim mrtvim
zonama 3 219 , upozorenje o promeni
saobraćajne trake prepoznaje vozila koja se brzo približavaju iza vas u
traci paralelnoj sa vašim vozilom.
Ako vozilo ima upozorenje o promeni
saobraćajne trake, upozorenje o
bočnoj mrtvoj zoni je uvek prisutno.
Sistem vizuelno upozorava preko
svakog spoljašnjeg retrovizora kada
god detektuje voza koja se brzo
približavaju od pozadi.
Radarski senzori za rastojanje nalaze se u zadnjem braniku.9 Upozorenje
Upozorenje o promeni
saobraćajne trake nije zamena za vid vozača.
Pre promene saobraćajne trake,
vozač uvek treba da proveri stanje na svim retrovizorima, pogleda
preko ramena i uključi pokazivač
pravca.
Kada sistem detektuje vozilo koje se
približava od pozadi i kreće se
značajno brže, žuti upozoravajući
simbol F će se upaliti na
odgovarajućem spoljašnjem
retrovizoru. Ako vozač tada aktivira
pokazivač pravca, simbol
upozorenja, F počinje da trepti
žutom bojom kao upozorenje da ne
treba menjati saobraćajnu traku.
Upozorenje o promeni saobraćajne
trake aktivno je pri svim brzinama.

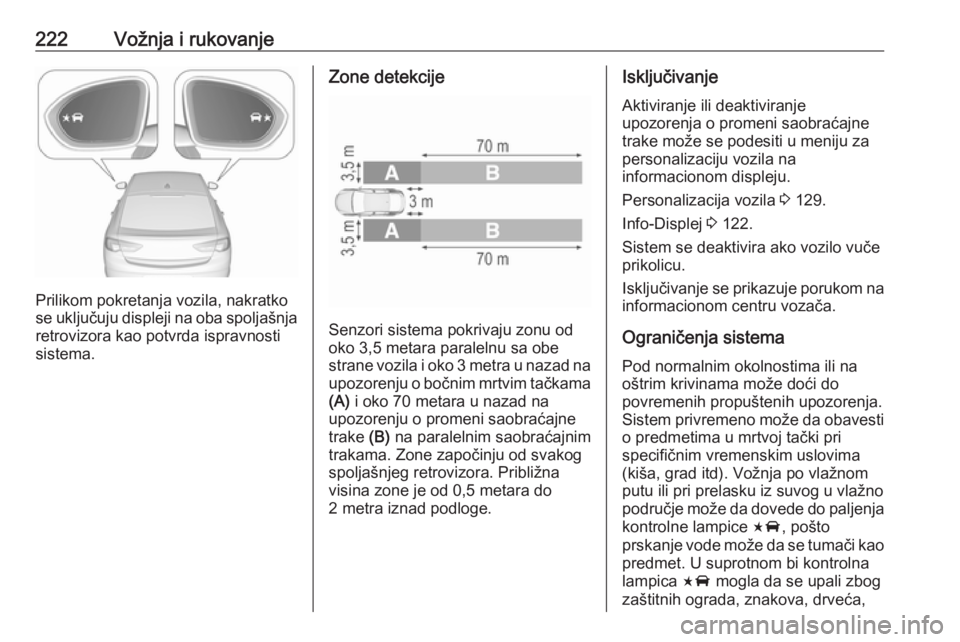

222Vožnja i rukovanje
Prilikom pokretanja vozila, nakratko
se uključuju displeji na oba spoljašnja retrovizora kao potvrda ispravnosti
sistema.
Zone detekcije
Senzori sistema pokrivaju zonu od
oko 3,5 metara paralelnu sa obe
strane vozila i oko 3 metra u nazad na upozorenju o bočnim mrtvim tačkama
(A) i oko 70 metara u nazad na
upozorenju o promeni saobraćajne
trake (B) na paralelnim saobraćajnim
trakama. Zone započinju od svakog spoljašnjeg retrovizora. Približna
visina zone je od 0,5 metara do
2 metra iznad podloge.
Isključivanje
Aktiviranje ili deaktiviranje
upozorenja o promeni saobraćajne
trake može se podesiti u meniju za
personalizaciju vozila na
informacionom displeju.
Personalizacija vozila 3 129.
Info-Displej 3 122.
Sistem se deaktivira ako vozilo vuče
prikolicu.
Isključivanje se prikazuje porukom na
informacionom centru vozača.
Ograničenja sistema
Pod normalnim okolnostima ili na
oštrim krivinama može doći do
povremenih propuštenih upozorenja. Sistem privremeno može da obavesti o predmetima u mrtvoj tački pri
specifičnim vremenskim uslovima
(kiša, grad itd). Vožnja po vlažnom
putu ili pri prelasku iz suvog u vlažno
područje može da dovede do paljenja
kontrolne lampice F, pošto
prskanje vode može da se tumači kao predmet. U suprotnom bi kontrolna
lampica F mogla da se upali zbog
zaštitnih ograda, znakova, drveća,

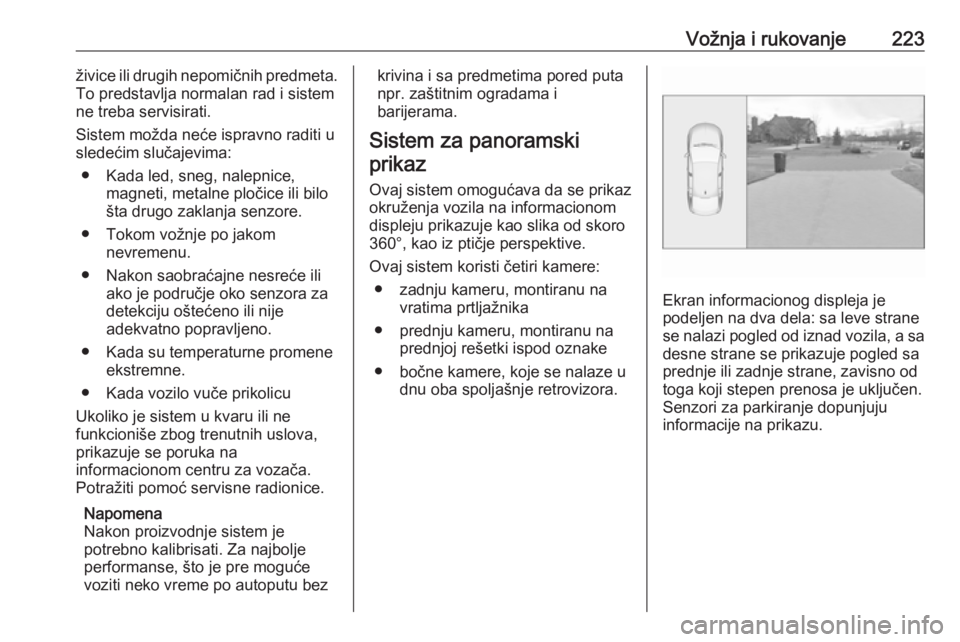

Vožnja i rukovanje223živice ili drugih nepomičnih predmeta.
To predstavlja normalan rad i sistem ne treba servisirati.
Sistem možda neće ispravno raditi u
sledećim slučajevima:
● Kada led, sneg, nalepnice, magneti, metalne pločice ili bilo
šta drugo zaklanja senzore.
● Tokom vožnje po jakom nevremenu.
● Nakon saobraćajne nesreće ili ako je područje oko senzora za
detekciju oštećeno ili nije
adekvatno popravljeno.
● Kada su temperaturne promene ekstremne.
● Kada vozilo vuče prikolicu
Ukoliko je sistem u kvaru ili ne
funkcioniše zbog trenutnih uslova,
prikazuje se poruka na
informacionom centru za vozača.
Potražiti pomoć servisne radionice.
Napomena
Nakon proizvodnje sistem je
potrebno kalibrisati. Za najbolje
performanse, što je pre moguće voziti neko vreme po autoputu bezkrivina i sa predmetima pored puta
npr. zaštitnim ogradama i
barijerama.
Sistem za panoramski prikaz
Ovaj sistem omogućava da se prikaz
okruženja vozila na informacionom
displeju prikazuje kao slika od skoro
360°, kao iz ptičje perspektive.
Ovaj sistem koristi četiri kamere: ● zadnju kameru, montiranu na vratima prtljažnika
● prednju kameru, montiranu na prednjoj rešetki ispod oznake
● bočne kamere, koje se nalaze u dnu oba spoljašnje retrovizora.
Ekran informacionog displeja je
podeljen na dva dela: sa leve strane
se nalazi pogled od iznad vozila, a sa desne strane se prikazuje pogled saprednje ili zadnje strane, zavisno od
toga koji stepen prenosa je uključen.
Senzori za parkiranje dopunjuju
informacije na prikazu.

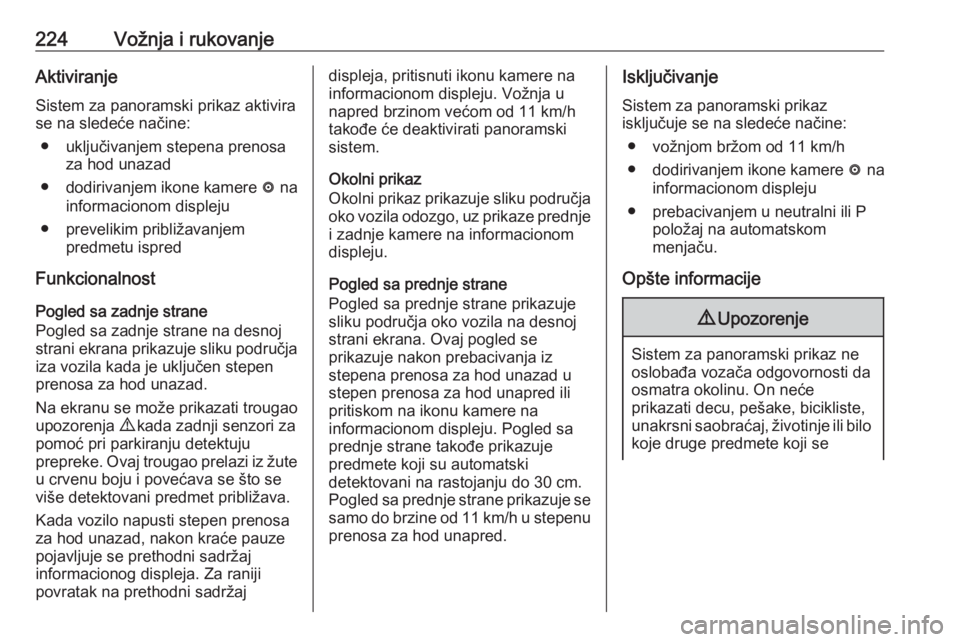

224Vožnja i rukovanjeAktiviranjeSistem za panoramski prikaz aktivira
se na sledeće načine:
● uključivanjem stepena prenosa za hod unazad
● dodirivanjem ikone kamere ë na
informacionom displeju
● prevelikim približavanjem predmetu ispred
Funkcionalnost
Pogled sa zadnje strane
Pogled sa zadnje strane na desnoj
strani ekrana prikazuje sliku područja iza vozila kada je uključen stepen
prenosa za hod unazad.
Na ekranu se može prikazati trougao
upozorenja 9 kada zadnji senzori za
pomoć pri parkiranju detektuju
prepreke. Ovaj trougao prelazi iz žute u crvenu boju i povećava se što se
više detektovani predmet približava.
Kada vozilo napusti stepen prenosa za hod unazad, nakon kraće pauzepojavljuje se prethodni sadržaj
informacionog displeja. Za raniji
povratak na prethodni sadržajdispleja, pritisnuti ikonu kamere na
informacionom displeju. Vožnja u
napred brzinom većom od 11 km/h
takođe će deaktivirati panoramski
sistem.
Okolni prikaz
Okolni prikaz prikazuje sliku područja
oko vozila odozgo, uz prikaze prednje i zadnje kamere na informacionom
displeju.
Pogled sa prednje strane
Pogled sa prednje strane prikazuje
sliku područja oko vozila na desnoj
strani ekrana. Ovaj pogled se
prikazuje nakon prebacivanja iz
stepena prenosa za hod unazad u
stepen prenosa za hod unapred ili
pritiskom na ikonu kamere na
informacionom displeju. Pogled sa
prednje strane takođe prikazuje
predmete koji su automatski
detektovani na rastojanju do 30 cm.
Pogled sa prednje strane prikazuje se
samo do brzine od 11 km/h u stepenu prenosa za hod unapred.Isključivanje
Sistem za panoramski prikaz
isključuje se na sledeće načine:
● vožnjom bržom od 11 km/h
● dodirivanjem ikone kamere ë na
informacionom displeju
● prebacivanjem u neutralni ili P položaj na automatskom
menjaču.

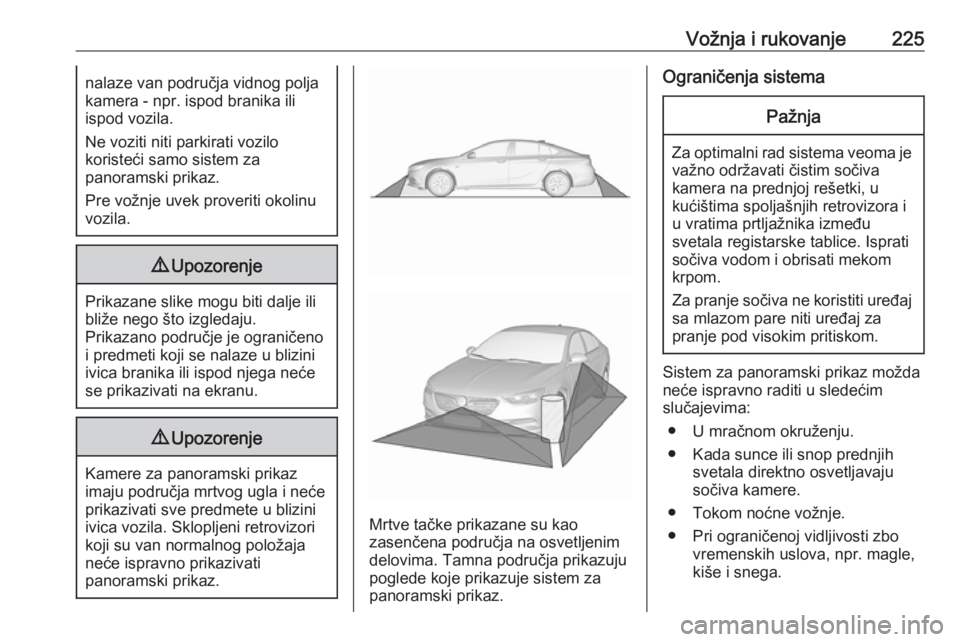

Opšte informacije9 Upozorenje
Sistem za panoramski prikaz ne
oslobađa vozača odgovornosti da
osmatra okolinu. On neće
prikazati decu, pešake, bicikliste,
unakrsni saobraćaj, životinje ili bilo koje druge predmete koji se

Vožnja i rukovanje225nalaze van područja vidnog polja
kamera - npr. ispod branika ili
ispod vozila.
Ne voziti niti parkirati vozilo koristeći samo sistem za
panoramski prikaz.
Pre vožnje uvek proveriti okolinu
vozila.9 Upozorenje
Prikazane slike mogu biti dalje ili
bliže nego što izgledaju.
Prikazano područje je ograničeno
i predmeti koji se nalaze u blizini
ivica branika ili ispod njega neće
se prikazivati na ekranu.
9 Upozorenje
Kamere za panoramski prikaz
imaju područja mrtvog ugla i neće prikazivati sve predmete u blizini
ivica vozila. Sklopljeni retrovizori
koji su van normalnog položaja
neće ispravno prikazivati
panoramski prikaz.
Mrtve tačke prikazane su kao
zasenčena područja na osvetljenim
delovima. Tamna područja prikazuju
poglede koje prikazuje sistem za
panoramski prikaz.
Ograničenja sistemaPažnja
Za optimalni rad sistema veoma je važno održavati čistim sočiva
kamera na prednjoj rešetki, u
kućištima spoljašnjih retrovizora i
u vratima prtljažnika između
svetala registarske tablice. Isprati
sočiva vodom i obrisati mekom
krpom.
Za pranje sočiva ne koristiti uređaj sa mlazom pare niti uređaj za
pranje pod visokim pritiskom.
Sistem za panoramski prikaz možda
neće ispravno raditi u sledećim
slučajevima:
● U mračnom okruženju.
● Kada sunce ili snop prednjih svetala direktno osvetljavaju
sočiva kamere.
● Tokom noćne vožnje.
● Pri ograničenoj vidljivosti zbo vremenskih uslova, npr. magle,
kiše i snega.

226Vožnja i rukovanje● Kada sočiva kamere blokirajusneg, led, blato, prašina.
● Kada vozilo vuče prikolicu.
● Kada je vozilo doživelo saobraćajnu nesreću.
● Kada su temperaturne promene ekstremne.

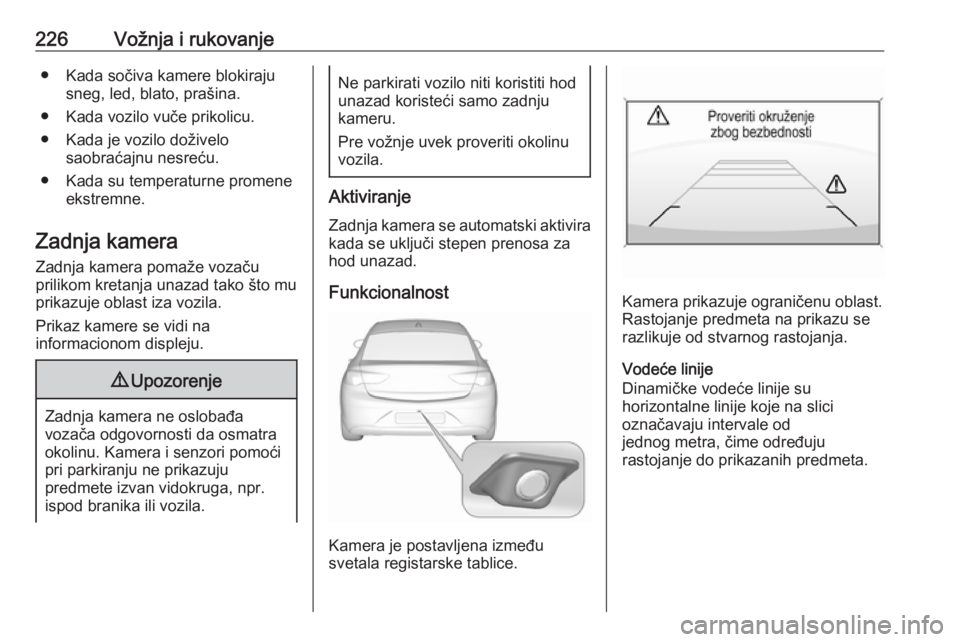

Zadnja kamera
Zadnja kamera pomaže vozaču
prilikom kretanja unazad tako što mu
prikazuje oblast iza vozila.
Prikaz kamere se vidi na
informacionom displeju.9 Upozorenje
Zadnja kamera ne oslobađa
vozača odgovornosti da osmatra okolinu. Kamera i senzori pomoći
pri parkiranju ne prikazuju
predmete izvan vidokruga, npr.
ispod branika ili vozila.
Ne parkirati vozilo niti koristiti hod
unazad koristeći samo zadnju
kameru.
Pre vožnje uvek proveriti okolinu
vozila.
Aktiviranje
Zadnja kamera se automatski aktivira kada se uključi stepen prenosa za
hod unazad.
Funkcionalnost
Kamera je postavljena između
svetala registarske tablice.
Kamera prikazuje ograničenu oblast. Rastojanje predmeta na prikazu serazlikuje od stvarnog rastojanja.
Vodeće linije
Dinamičke vodeće linije su
horizontalne linije koje na slici
označavaju intervale od
jednog metra, čime određuju
rastojanje do prikazanih predmeta.

Vožnja i rukovanje227

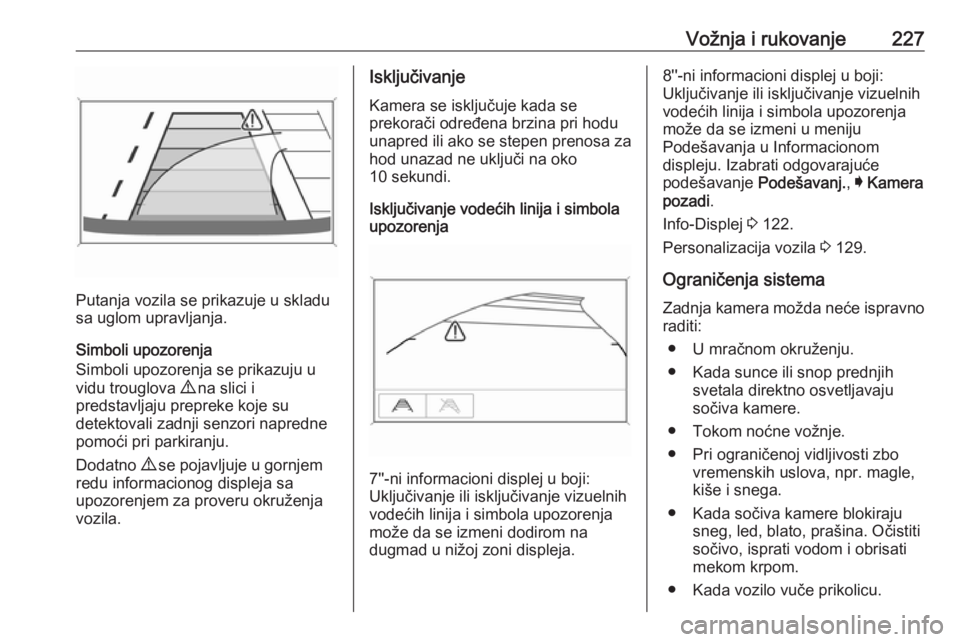

Putanja vozila se prikazuje u skladu
sa uglom upravljanja.
Simboli upozorenja
Simboli upozorenja se prikazuju u
vidu trouglova 9 na slici i
predstavljaju prepreke koje su
detektovali zadnji senzori napredne
pomoći pri parkiranju.
Dodatno 9 se pojavljuje u gornjem
redu informacionog displeja sa
upozorenjem za proveru okruženja
vozila.
Isključivanje
Kamera se isključuje kada se
prekorači određena brzina pri hodu
unapred ili ako se stepen prenosa za hod unazad ne uključi na oko
10 sekundi.
Isključivanje vodećih linija i simbola
upozorenja
7''-ni informacioni displej u boji:
Uključivanje ili isključivanje vizuelnih
vodećih linija i simbola upozorenja
može da se izmeni dodirom na
dugmad u nižoj zoni displeja.
8''-ni informacioni displej u boji:
Uključivanje ili isključivanje vizuelnih
vodećih linija i simbola upozorenja
može da se izmeni u meniju
Podešavanja u Informacionom
displeju. Izabrati odgovarajuće
podešavanje Podešavanj., I Kamera
pozadi .
Info-Displej 3 122.
Personalizacija vozila 3 129.
Ograničenja sistema
Zadnja kamera možda neće ispravno raditi:
● U mračnom okruženju.
● Kada sunce ili snop prednjih svetala direktno osvetljavaju
sočiva kamere.
● Tokom noćne vožnje.
● Pri ograničenoj vidljivosti zbo vremenskih uslova, npr. magle,
kiše i snega.
● Kada sočiva kamere blokiraju sneg, led, blato, prašina. Očistitisočivo, isprati vodom i obrisati
mekom krpom.
● Kada vozilo vuče prikolicu.

228Vožnja i rukovanje●Kada je vozilo udareno otpozadi.
● Kada su temperaturne promene ekstremne.
Poruke sa greškama se prikazuju sa
simbolima 9 u gornjem redu
informacionog displeja.

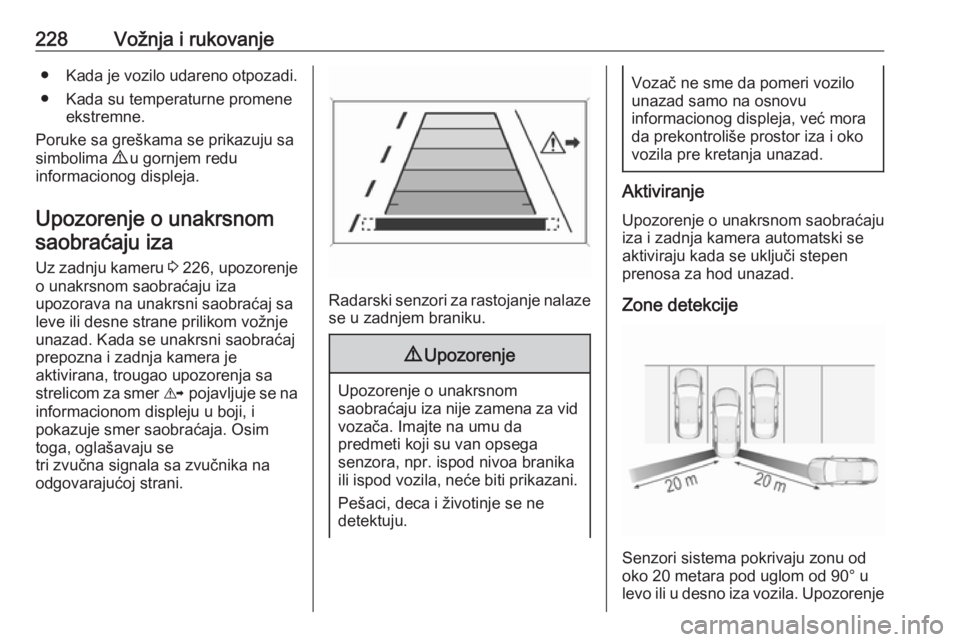

Upozorenje o unakrsnom saobraćaju iza
Uz zadnju kameru 3 226, upozorenje
o unakrsnom saobraćaju iza
upozorava na unakrsni saobraćaj sa
leve ili desne strane prilikom vožnje
unazad. Kada se unakrsni saobraćaj
prepozna i zadnja kamera je
aktivirana, trougao upozorenja sa
strelicom za smer K pojavljuje se na
informacionom displeju u boji, i
pokazuje smer saobraćaja. Osim
toga, oglašavaju se
tri zvučna signala sa zvučnika na
odgovarajućoj strani.
Radarski senzori za rastojanje nalaze
se u zadnjem braniku.
9 Upozorenje
Upozorenje o unakrsnom
saobraćaju iza nije zamena za vid vozača. Imajte na umu da
predmeti koji su van opsega
senzora, npr. ispod nivoa branika
ili ispod vozila, neće biti prikazani.
Pešaci, deca i životinje se ne
detektuju.
Vozač ne sme da pomeri vozilo
unazad samo na osnovu
informacionog displeja, već mora
da prekontroliše prostor iza i oko
vozila pre kretanja unazad.
Aktiviranje
Upozorenje o unakrsnom saobraćaju
iza i zadnja kamera automatski se
aktiviraju kada se uključi stepen
prenosa za hod unazad.
Zone detekcije
Senzori sistema pokrivaju zonu od
oko 20 metara pod uglom od 90° u levo ili u desno iza vozila. Upozorenje
