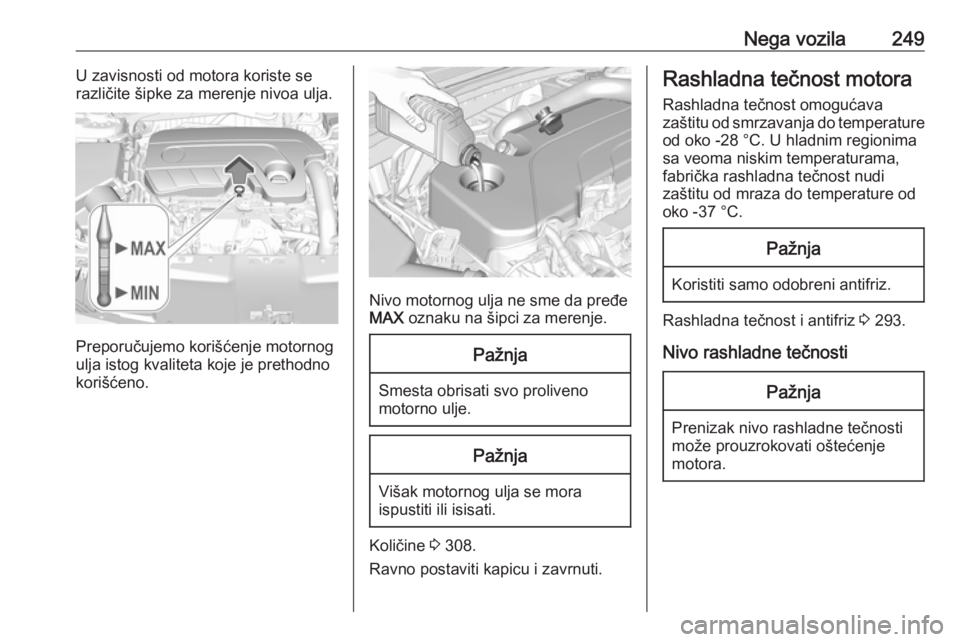

Nega vozila249U zavisnosti od motora koriste se
različite šipke za merenje nivoa ulja.
Preporučujemo korišćenje motornog
ulja istog kvaliteta koje je prethodno
korišćeno.
Nivo motornog ulja ne sme da pređe
MAX oznaku na šipci za merenje.
Pažnja
Smesta obrisati svo proliveno
motorno ulje.
Pažnja
Višak motornog ulja se mora
ispustiti ili isisati.
Količine 3 308.
Ravno postaviti kapicu i zavrnuti.
Rashladna tečnost motora
Rashladna tečnost omogućava
zaštitu od smrzavanja do temperature
od oko -28 °C. U hladnim regionima
sa veoma niskim temperaturama,
fabrička rashladna tečnost nudi
zaštitu od mraza do temperature od
oko -37 °C.Pažnja
Koristiti samo odobreni antifriz.
Rashladna tečnost i antifriz 3 293.
Nivo rashladne tečnosti
Pažnja
Prenizak nivo rashladne tečnosti
može prouzrokovati oštećenje
motora.

250Nega vozila

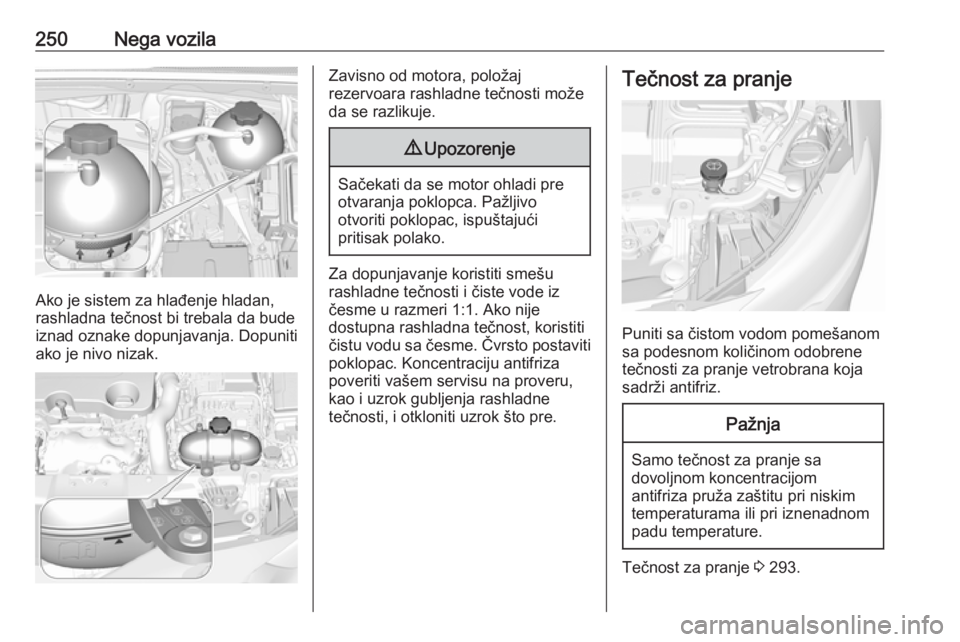

Ako je sistem za hlađenje hladan,
rashladna tečnost bi trebala da bude
iznad oznake dopunjavanja. Dopuniti
ako je nivo nizak.
Zavisno od motora, položaj
rezervoara rashladne tečnosti može
da se razlikuje.9 Upozorenje
Sačekati da se motor ohladi pre
otvaranja poklopca. Pažljivo
otvoriti poklopac, ispuštajući
pritisak polako.
Za dopunjavanje koristiti smešu
rashladne tečnosti i čiste vode iz
česme u razmeri 1:1. Ako nije
dostupna rashladna tečnost, koristiti
čistu vodu sa česme. Čvrsto postaviti poklopac. Koncentraciju antifriza
poveriti vašem servisu na proveru,
kao i uzrok gubljenja rashladne
tečnosti, i otkloniti uzrok što pre.
Tečnost za pranje
Puniti sa čistom vodom pomešanom
sa podesnom količinom odobrene
tečnosti za pranje vetrobrana koja sadrži antifriz.
Pažnja
Samo tečnost za pranje sadovoljnom koncentracijom
antifriza pruža zaštitu pri niskim
temperaturama ili pri iznenadnom
padu temperature.
Tečnost za pranje 3 293.

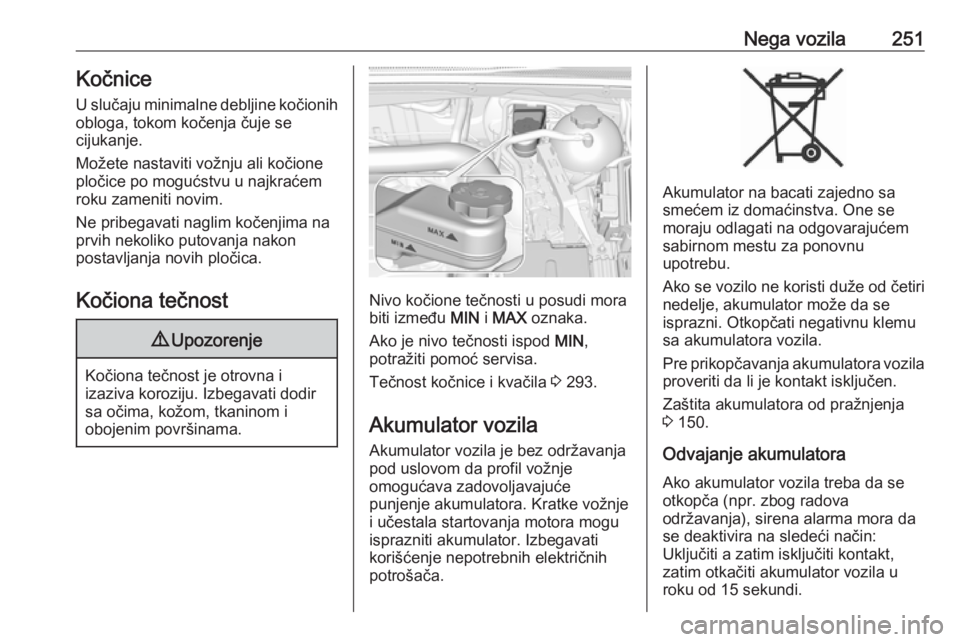

Nega vozila251Kočnice
U slučaju minimalne debljine kočionih obloga, tokom kočenja čuje se
cijukanje.
Možete nastaviti vožnju ali kočione
pločice po mogućstvu u najkraćem
roku zameniti novim.
Ne pribegavati naglim kočenjima na
prvih nekoliko putovanja nakon
postavljanja novih pločica.
Kočiona tečnost9 Upozorenje
Kočiona tečnost je otrovna i
izaziva koroziju. Izbegavati dodir sa očima, kožom, tkaninom i
obojenim površinama.
Nivo kočione tečnosti u posudi mora
biti između MIN i MAX oznaka.
Ako je nivo tečnosti ispod MIN,
potražiti pomoć servisa.
Tečnost kočnice i kvačila 3 293.
Akumulator vozila
Akumulator vozila je bez održavanja
pod uslovom da profil vožnje
omogućava zadovoljavajuće
punjenje akumulatora. Kratke vožnje
i učestala startovanja motora mogu
isprazniti akumulator. Izbegavati
korišćenje nepotrebnih električnih
potrošača.
Akumulator na bacati zajedno sa
smećem iz domaćinstva. One se
moraju odlagati na odgovarajućem
sabirnom mestu za ponovnu
upotrebu.
Ako se vozilo ne koristi duže od četiri nedelje, akumulator može da se
isprazni. Otkopčati negativnu klemu
sa akumulatora vozila.
Pre prikopčavanja akumulatora vozila proveriti da li je kontakt isključen.
Zaštita akumulatora od pražnjenja
3 150.
Odvajanje akumulatora
Ako akumulator vozila treba da se
otkopča (npr. zbog radova
održavanja), sirena alarma mora da
se deaktivira na sledeći način:
Uključiti a zatim isključiti kontakt,
zatim otkačiti akumulator vozila u
roku od 15 sekundi.

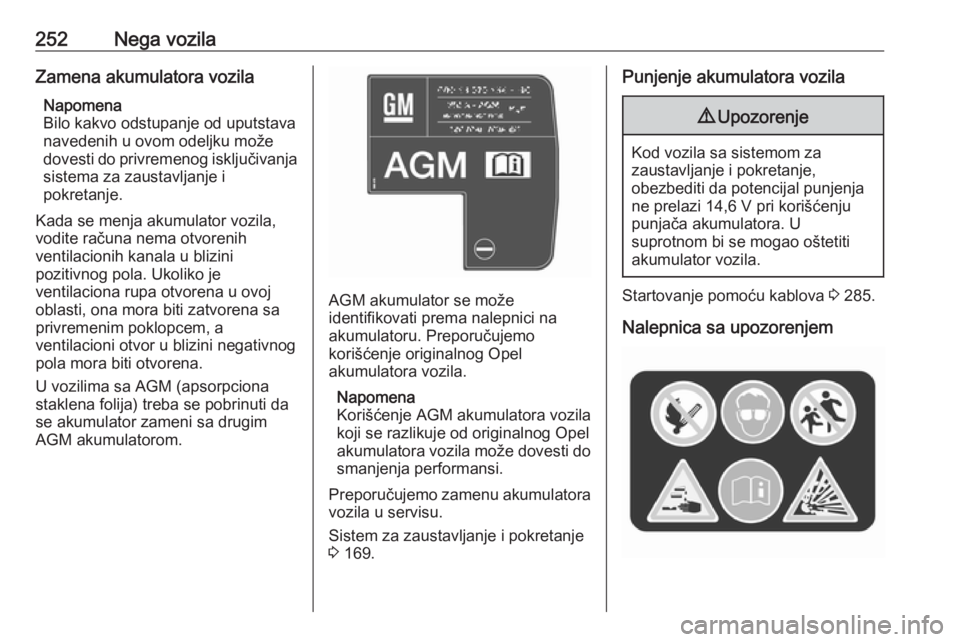

252Nega vozilaZamena akumulatora vozilaNapomena
Bilo kakvo odstupanje od uputstava
navedenih u ovom odeljku može
dovesti do privremenog isključivanja sistema za zaustavljanje i
pokretanje.
Kada se menja akumulator vozila,
vodite računa nema otvorenih
ventilacionih kanala u blizini
pozitivnog pola. Ukoliko je
ventilaciona rupa otvorena u ovoj
oblasti, ona mora biti zatvorena sa
privremenim poklopcem, a
ventilacioni otvor u blizini negativnog pola mora biti otvorena.
U vozilima sa AGM (apsorpciona
staklena folija) treba se pobrinuti da
se akumulator zameni sa drugim
AGM akumulatorom.
AGM akumulator se može
identifikovati prema nalepnici na
akumulatoru. Preporučujemo
korišćenje originalnog Opel
akumulatora vozila.
Napomena
Korišćenje AGM akumulatora vozila
koji se razlikuje od originalnog Opel
akumulatora vozila može dovesti do
smanjenja performansi.
Preporučujemo zamenu akumulatora
vozila u servisu.
Sistem za zaustavljanje i pokretanje
3 169.
Punjenje akumulatora vozila9 Upozorenje
Kod vozila sa sistemom za
zaustavljanje i pokretanje,
obezbediti da potencijal punjenja ne prelazi 14,6 V pri korišćenju
punjača akumulatora. U
suprotnom bi se mogao oštetiti
akumulator vozila.
Startovanje pomoću kablova 3 285.
Nalepnica sa upozorenjem

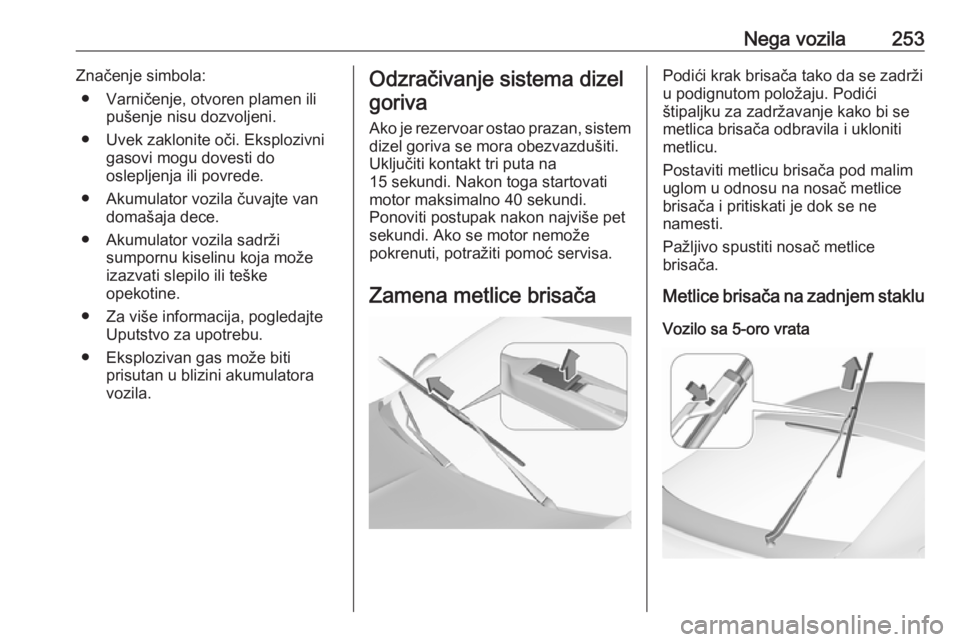

Nega vozila253Značenje simbola:● Varničenje, otvoren plamen ili pušenje nisu dozvoljeni.
● Uvek zaklonite oči. Eksplozivni gasovi mogu dovesti do
oslepljenja ili povrede.
● Akumulator vozila čuvajte van domašaja dece.
● Akumulator vozila sadrži sumpornu kiselinu koja može
izazvati slepilo ili teške
opekotine.
● Za više informacija, pogledajte Uputstvo za upotrebu.
● Eksplozivan gas može biti prisutan u blizini akumulatora
vozila.Odzračivanje sistema dizel
goriva
Ako je rezervoar ostao prazan, sistem
dizel goriva se mora obezvazdušiti.
Uključiti kontakt tri puta na
15 sekundi. Nakon toga startovati
motor maksimalno 40 sekundi. Ponoviti postupak nakon najviše pet
sekundi. Ako se motor nemože
pokrenuti, potražiti pomoć servisa.
Zamena metlice brisačaPodići krak brisača tako da se zadrži
u podignutom položaju. Podići
štipaljku za zadržavanje kako bi se
metlica brisača odbravila i ukloniti
metlicu.
Postaviti metlicu brisača pod malim
uglom u odnosu na nosač metlice
brisača i pritiskati je dok se ne
namesti.
Pažljivo spustiti nosač metlice
brisača.
Metlice brisača na zadnjem staklu
Vozilo sa 5-oro vrata

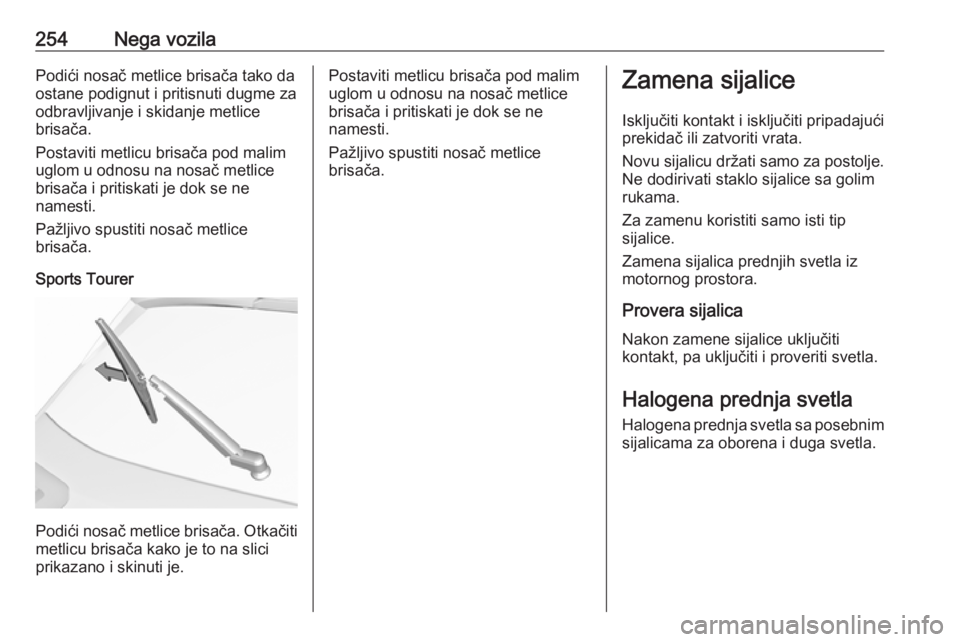

254Nega vozilaPodići nosač metlice brisača tako daostane podignut i pritisnuti dugme za
odbravljivanje i skidanje metlice
brisača.
Postaviti metlicu brisača pod malim
uglom u odnosu na nosač metlice
brisača i pritiskati je dok se ne
namesti.
Pažljivo spustiti nosač metlice
brisača.
Sports Tourer
Podići nosač metlice brisača. Otkačiti
metlicu brisača kako je to na slici
prikazano i skinuti je.
Postaviti metlicu brisača pod malim
uglom u odnosu na nosač metlice
brisača i pritiskati je dok se ne
namesti.
Pažljivo spustiti nosač metlice
brisača.Zamena sijalice
Isključiti kontakt i isključiti pripadajući
prekidač ili zatvoriti vrata.
Novu sijalicu držati samo za postolje.
Ne dodirivati staklo sijalice sa golim
rukama.
Za zamenu koristiti samo isti tip
sijalice.
Zamena sijalica prednjih svetla iz
motornog prostora.
Provera sijalica Nakon zamene sijalice uključiti
kontakt, pa uključiti i proveriti svetla.
Halogena prednja svetla
Halogena prednja svetla sa posebnim sijalicama za oborena i duga svetla.

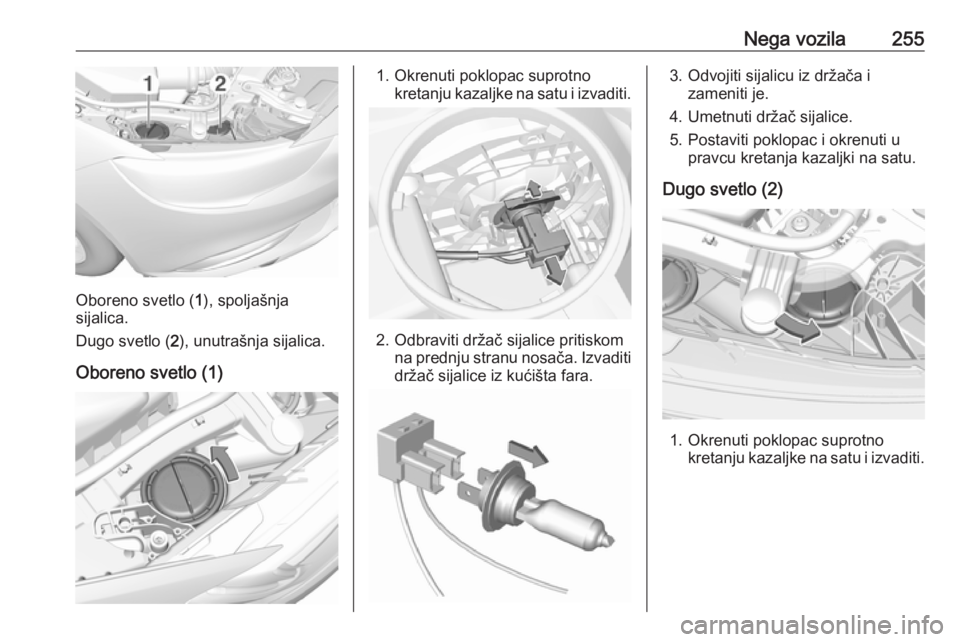

Nega vozila255
Oboreno svetlo (1), spoljašnja
sijalica.
Dugo svetlo ( 2), unutrašnja sijalica.
Oboreno svetlo (1)
1. Okrenuti poklopac suprotno kretanju kazaljke na satu i izvaditi.
2. Odbraviti držač sijalice pritiskomna prednju stranu nosača. Izvaditi
držač sijalice iz kućišta fara.
3. Odvojiti sijalicu iz držača i zameniti je.
4. Umetnuti držač sijalice.
5. Postaviti poklopac i okrenuti u pravcu kretanja kazaljki na satu.
Dugo svetlo (2)
1. Okrenuti poklopac suprotno kretanju kazaljke na satu i izvaditi.

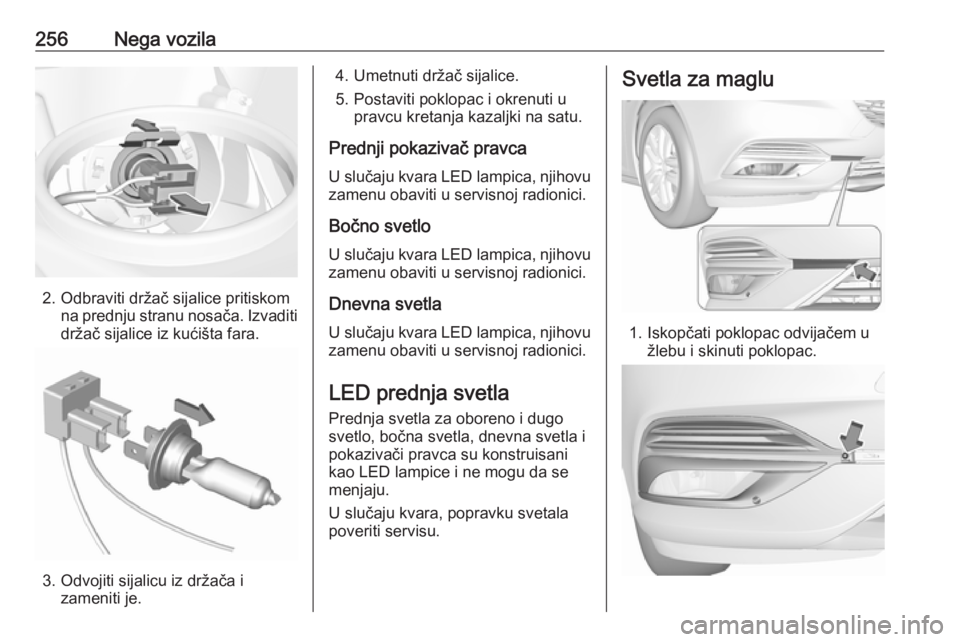

256Nega vozila
2. Odbraviti držač sijalice pritiskomna prednju stranu nosača. Izvaditi
držač sijalice iz kućišta fara.
3. Odvojiti sijalicu iz držača i zameniti je.
4. Umetnuti držač sijalice.
5. Postaviti poklopac i okrenuti u pravcu kretanja kazaljki na satu.
Prednji pokazivač pravca
U slučaju kvara LED lampica, njihovu zamenu obaviti u servisnoj radionici.
Bočno svetlo U slučaju kvara LED lampica, njihovu
zamenu obaviti u servisnoj radionici.
Dnevna svetla
U slučaju kvara LED lampica, njihovu zamenu obaviti u servisnoj radionici.
LED prednja svetla
Prednja svetla za oboreno i dugo
svetlo, bočna svetla, dnevna svetla i
pokazivači pravca su konstruisani
kao LED lampice i ne mogu da se
menjaju.
U slučaju kvara, popravku svetala poveriti servisu.Svetla za maglu
1. Iskopčati poklopac odvijačem u
žlebu i skinuti poklopac.

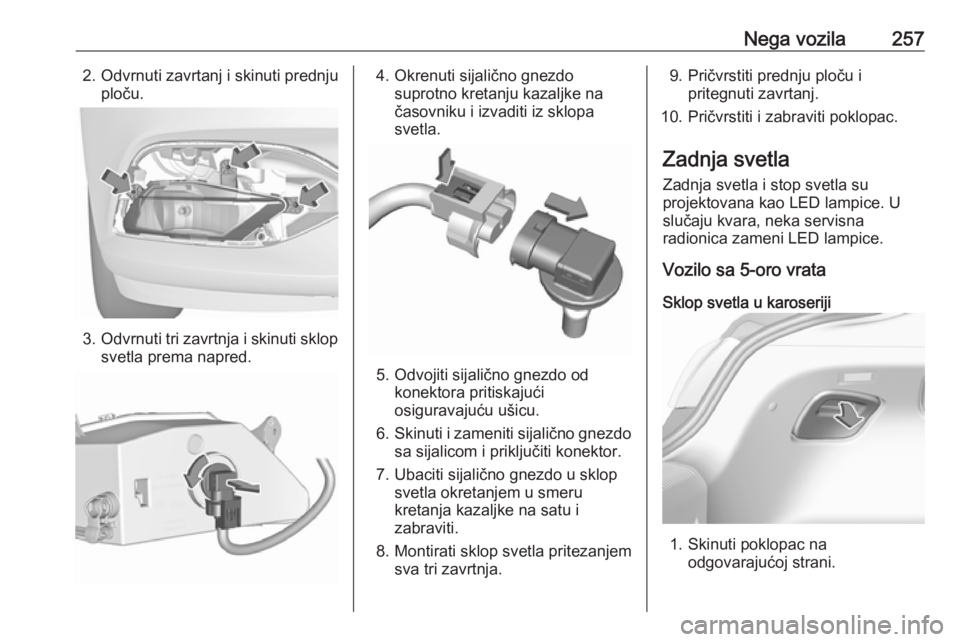

Nega vozila2572. Odvrnuti zavrtanj i skinuti prednjuploču.
3. Odvrnuti tri zavrtnja i skinuti sklop
svetla prema napred.
4. Okrenuti sijalično gnezdo suprotno kretanju kazaljke na
časovniku i izvaditi iz sklopa
svetla.
5. Odvojiti sijalično gnezdo od konektora pritiskajući
osiguravajuću ušicu.
6. Skinuti i zameniti sijalično gnezdo
sa sijalicom i priključiti konektor.
7. Ubaciti sijalično gnezdo u sklop svetla okretanjem u smeru
kretanja kazaljke na satu i
zabraviti.
8. Montirati sklop svetla pritezanjem sva tri zavrtnja.
9. Pričvrstiti prednju ploču i pritegnuti zavrtanj.
10. Pričvrstiti i zabraviti poklopac.
Zadnja svetla
Zadnja svetla i stop svetla su
projektovana kao LED lampice. U
slučaju kvara, neka servisna
radionica zameni LED lampice.
Vozilo sa 5-oro vrata
Sklop svetla u karoseriji
1. Skinuti poklopac na odgovarajućoj strani.

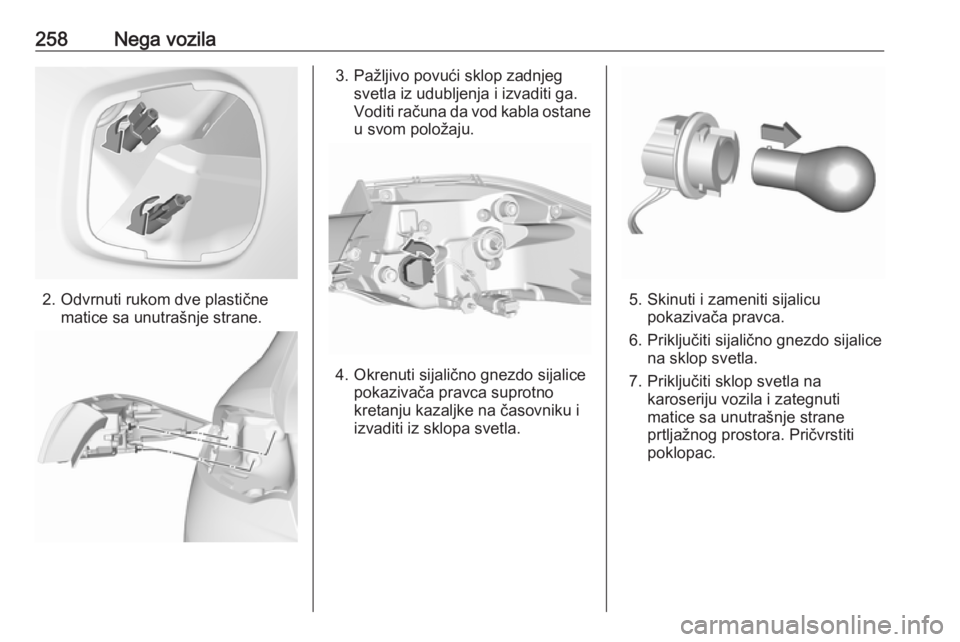

258Nega vozila
2. Odvrnuti rukom dve plastičnematice sa unutrašnje strane.
3. Pažljivo povući sklop zadnjegsvetla iz udubljenja i izvaditi ga.
Voditi računa da vod kabla ostane u svom položaju.
4. Okrenuti sijalično gnezdo sijalice pokazivača pravca suprotnokretanju kazaljke na časovniku i
izvaditi iz sklopa svetla.
5. Skinuti i zameniti sijalicu pokazivača pravca.
6. Priključiti sijalično gnezdo sijalice na sklop svetla.
7. Priključiti sklop svetla na karoseriju vozila i zategnuti
matice sa unutrašnje strane
prtljažnog prostora. Pričvrstiti
poklopac.
