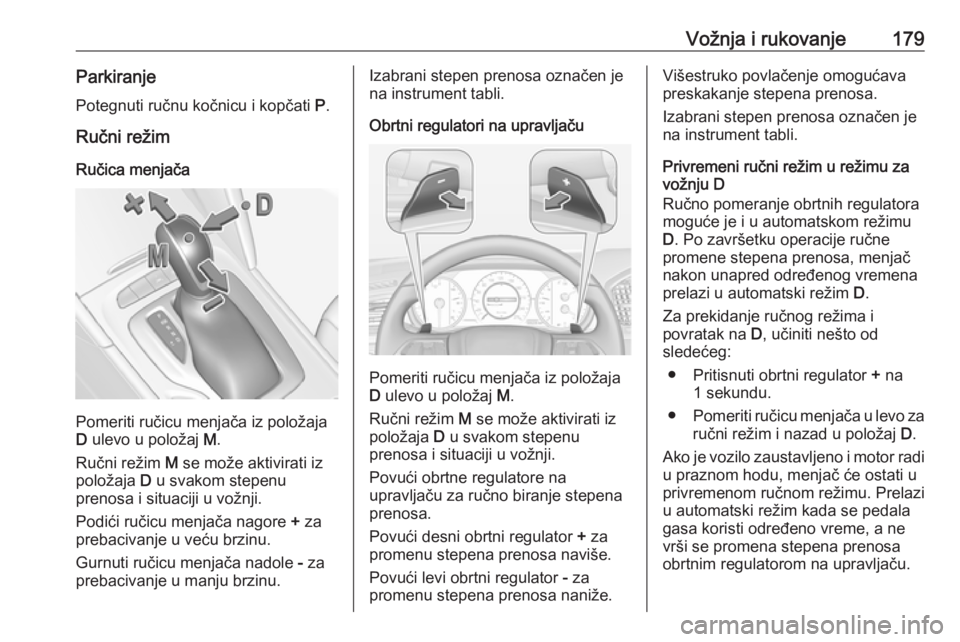

Vožnja i rukovanje179ParkiranjePotegnuti ručnu kočnicu i kopčati P.
Ručni režim
Ručica menjača
Pomeriti ručicu menjača iz položaja
D ulevo u položaj M.
Ručni režim M se može aktivirati iz
položaja D u svakom stepenu
prenosa i situaciji u vožnji.
Podići ručicu menjača nagore + za
prebacivanje u veću brzinu.
Gurnuti ručicu menjača nadole - za
prebacivanje u manju brzinu.
Izabrani stepen prenosa označen je
na instrument tabli.
Obrtni regulatori na upravljaču
Pomeriti ručicu menjača iz položaja
D ulevo u položaj M.
Ručni režim M se može aktivirati iz
položaja D u svakom stepenu
prenosa i situaciji u vožnji.
Povući obrtne regulatore na
upravljaču za ručno biranje stepena
prenosa.
Povući desni obrtni regulator + za
promenu stepena prenosa naviše.
Povući levi obrtni regulator - za
promenu stepena prenosa naniže.
Višestruko povlačenje omogućava
preskakanje stepena prenosa.
Izabrani stepen prenosa označen je
na instrument tabli.
Privremeni ručni režim u režimu za
vožnju D
Ručno pomeranje obrtnih regulatora
moguće je i u automatskom režimu
D . Po završetku operacije ručne
promene stepena prenosa, menjač
nakon unapred određenog vremena
prelazi u automatski režim D.
Za prekidanje ručnog režima i
povratak na D, učiniti nešto od
sledećeg:
● Pritisnuti obrtni regulator + na
1 sekundu.
● Pomeriti ručicu menjača u levo za
ručni režim i nazad u položaj D.
Ako je vozilo zaustavljeno i motor radi
u praznom hodu, menjač će ostati u
privremenom ručnom režimu. Prelazi
u automatski režim kada se pedala
gasa koristi određeno vreme, a ne
vrši se promena stepena prenosa
obrtnim regulatorom na upravljaču.

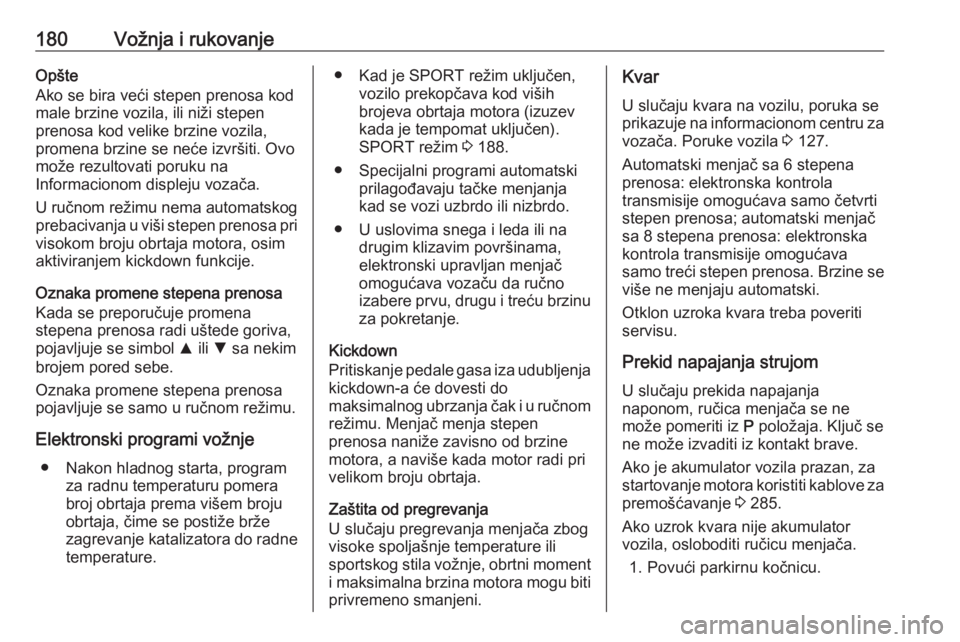

180Vožnja i rukovanjeOpšte
Ako se bira veći stepen prenosa kod
male brzine vozila, ili niži stepen
prenosa kod velike brzine vozila,
promena brzine se neće izvršiti. Ovo
može rezultovati poruku na
Informacionom displeju vozača.
U ručnom režimu nema automatskog prebacivanja u viši stepen prenosa privisokom broju obrtaja motora, osim
aktiviranjem kickdown funkcije.
Oznaka promene stepena prenosa
Kada se preporučuje promena
stepena prenosa radi uštede goriva,
pojavljuje se simbol R ili S sa nekim
brojem pored sebe.
Oznaka promene stepena prenosa
pojavljuje se samo u ručnom režimu.
Elektronski programi vožnje ● Nakon hladnog starta, program za radnu temperaturu pomera
broj obrtaja prema višem broju
obrtaja, čime se postiže brže
zagrevanje katalizatora do radne
temperature.● Kad je SPORT režim uključen, vozilo prekopčava kod viših
brojeva obrtaja motora (izuzev
kada je tempomat uključen).
SPORT režim 3 188.
● Specijalni programi automatski prilagođavaju tačke menjanja
kad se vozi uzbrdo ili nizbrdo.
● U uslovima snega i leda ili na drugim klizavim površinama,
elektronski upravljan menjač
omogućava vozaču da ručno
izabere prvu, drugu i treću brzinu
za pokretanje.
Kickdown
Pritiskanje pedale gasa iza udubljenja
kickdown-a će dovesti do
maksimalnog ubrzanja čak i u ručnom
režimu. Menjač menja stepen
prenosa naniže zavisno od brzine
motora, a naviše kada motor radi pri
velikom broju obrtaja.
Zaštita od pregrevanja
U slučaju pregrevanja menjača zbog visoke spoljašnje temperature ili
sportskog stila vožnje, obrtni moment i maksimalna brzina motora mogu biti
privremeno smanjeni.Kvar
U slučaju kvara na vozilu, poruka se
prikazuje na informacionom centru za
vozača. Poruke vozila 3 127.
Automatski menjač sa 6 stepena prenosa: elektronska kontrola
transmisije omogućava samo četvrti
stepen prenosa; automatski menjač
sa 8 stepena prenosa: elektronska
kontrola transmisije omogućava
samo treći stepen prenosa. Brzine se
više ne menjaju automatski.
Otklon uzroka kvara treba poveriti
servisu.
Prekid napajanja strujom U slučaju prekida napajanja
naponom, ručica menjača se ne
može pomeriti iz P položaja. Ključ se
ne može izvaditi iz kontakt brave.
Ako je akumulator vozila prazan, za
startovanje motora koristiti kablove za
premošćavanje 3 285.
Ako uzrok kvara nije akumulator
vozila, osloboditi ručicu menjača.
1. Povući parkirnu kočnicu.

Vožnja i rukovanje181

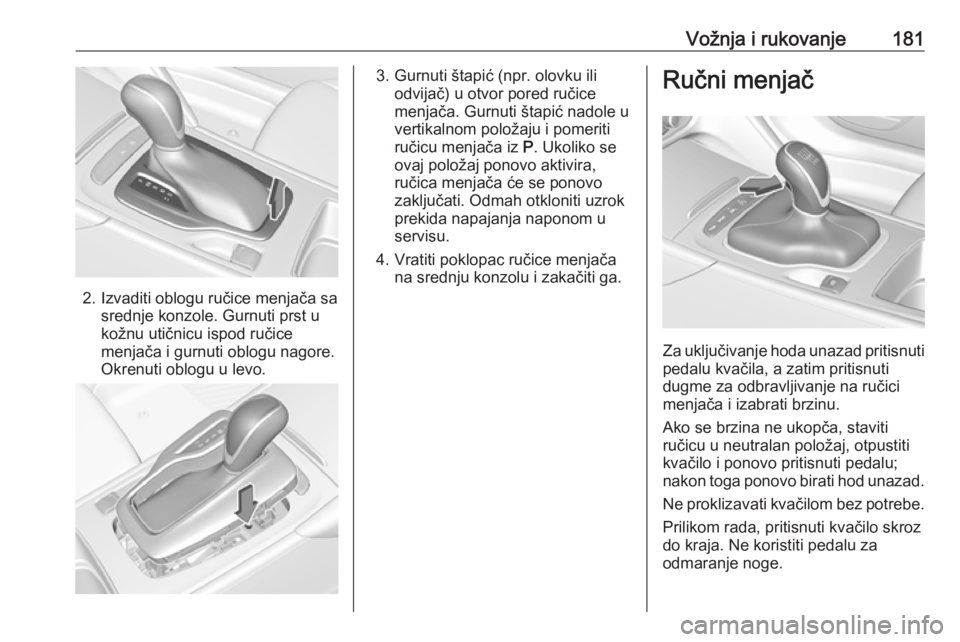

2. Izvaditi oblogu ručice menjača sasrednje konzole. Gurnuti prst u
kožnu utičnicu ispod ručice
menjača i gurnuti oblogu nagore.
Okrenuti oblogu u levo.
3. Gurnuti štapić (npr. olovku ili odvijač) u otvor pored ručice
menjača. Gurnuti štapić nadole u
vertikalnom položaju i pomeriti
ručicu menjača iz P. Ukoliko se
ovaj položaj ponovo aktivira,
ručica menjača će se ponovo
zaključati. Odmah otkloniti uzrok prekida napajanja naponom u
servisu.
4. Vratiti poklopac ručice menjača na srednju konzolu i zakačiti ga.Ručni menjač
Za uključivanje hoda unazad pritisnutipedalu kvačila, a zatim pritisnuti
dugme za odbravljivanje na ručici
menjača i izabrati brzinu.
Ako se brzina ne ukopča, staviti
ručicu u neutralan položaj, otpustiti
kvačilo i ponovo pritisnuti pedalu;
nakon toga ponovo birati hod unazad.
Ne proklizavati kvačilom bez potrebe.
Prilikom rada, pritisnuti kvačilo skroz
do kraja. Ne koristiti pedalu za
odmaranje noge.

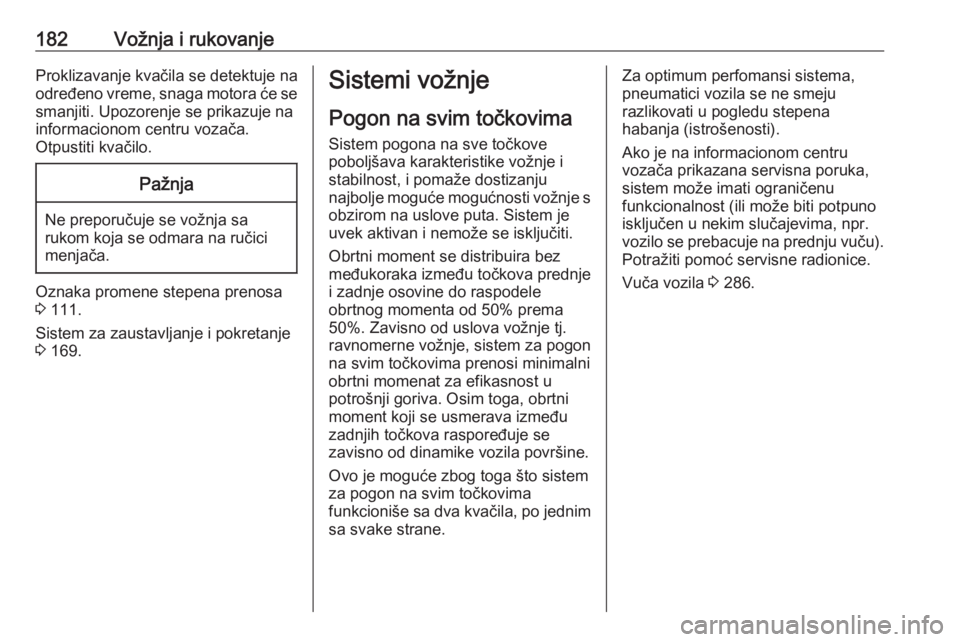

182Vožnja i rukovanjeProklizavanje kvačila se detektuje na
određeno vreme, snaga motora će se smanjiti. Upozorenje se prikazuje na
informacionom centru vozača.
Otpustiti kvačilo.Pažnja
Ne preporučuje se vožnja sa
rukom koja se odmara na ručici
menjača.
Oznaka promene stepena prenosa
3 111.
Sistem za zaustavljanje i pokretanje
3 169.
Sistemi vožnje
Pogon na svim točkovima
Sistem pogona na sve točkove
poboljšava karakteristike vožnje i
stabilnost, i pomaže dostizanju
najbolje moguće mogućnosti vožnje s obzirom na uslove puta. Sistem je
uvek aktivan i nemože se isključiti.
Obrtni moment se distribuira bez
međukoraka između točkova prednje
i zadnje osovine do raspodele
obrtnog momenta od 50% prema
50%. Zavisno od uslova vožnje tj.
ravnomerne vožnje, sistem za pogon
na svim točkovima prenosi minimalni obrtni momenat za efikasnost u
potrošnji goriva. Osim toga, obrtni
moment koji se usmerava između
zadnjih točkova raspoređuje se
zavisno od dinamike vozila površine.
Ovo je moguće zbog toga što sistem
za pogon na svim točkovima
funkcioniše sa dva kvačila, po jednim
sa svake strane.Za optimum perfomansi sistema,
pneumatici vozila se ne smeju
razlikovati u pogledu stepena
habanja (istrošenosti).
Ako je na informacionom centru
vozača prikazana servisna poruka,
sistem može imati ograničenu
funkcionalnost (ili može biti potpuno
isključen u nekim slučajevima, npr.
vozilo se prebacuje na prednju vuču). Potražiti pomoć servisne radionice.
Vuča vozila 3 286.

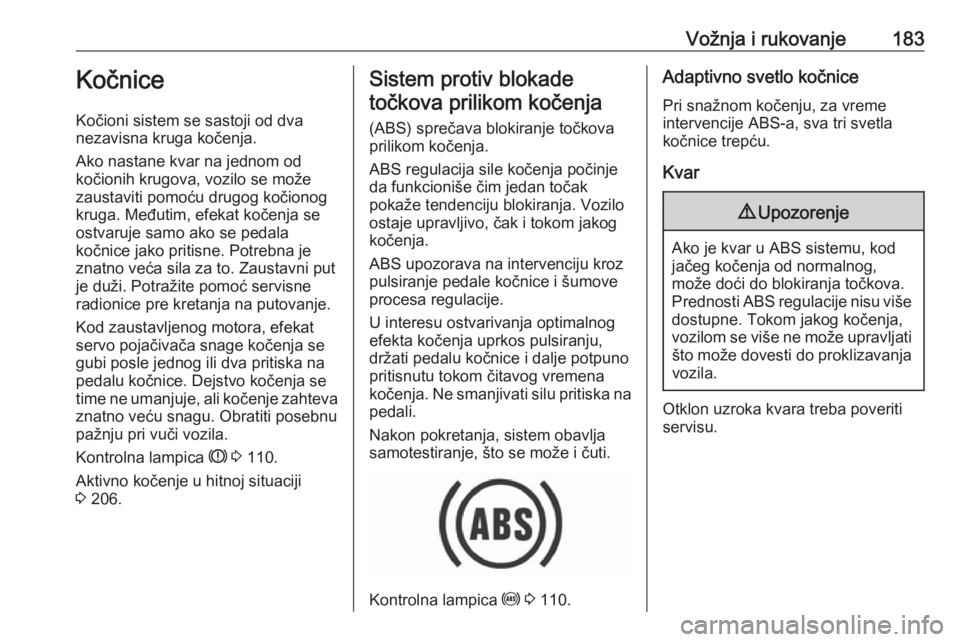

Vožnja i rukovanje183Kočnice
Kočioni sistem se sastoji od dva
nezavisna kruga kočenja.
Ako nastane kvar na jednom od
kočionih krugova, vozilo se može
zaustaviti pomoću drugog kočionog
kruga. Međutim, efekat kočenja se
ostvaruje samo ako se pedala
kočnice jako pritisne. Potrebna je
znatno veća sila za to. Zaustavni put
je duži. Potražite pomoć servisne
radionice pre kretanja na putovanje.
Kod zaustavljenog motora, efekat
servo pojačivača snage kočenja se
gubi posle jednog ili dva pritiska na
pedalu kočnice. Dejstvo kočenja se
time ne umanjuje, ali kočenje zahteva znatno veću snagu. Obratiti posebnu
pažnju pri vuči vozila.
Kontrolna lampica R 3 110.
Aktivno kočenje u hitnoj situaciji
3 206.Sistem protiv blokade
točkova prilikom kočenja
(ABS) sprečava blokiranje točkova
prilikom kočenja.
ABS regulacija sile kočenja počinje
da funkcioniše čim jedan točak
pokaže tendenciju blokiranja. Vozilo
ostaje upravljivo, čak i tokom jakog
kočenja.
ABS upozorava na intervenciju kroz
pulsiranje pedale kočnice i šumove
procesa regulacije.
U interesu ostvarivanja optimalnog
efekta kočenja uprkos pulsiranju,
držati pedalu kočnice i dalje potpuno
pritisnutu tokom čitavog vremena
kočenja. Ne smanjivati silu pritiska na pedali.
Nakon pokretanja, sistem obavlja
samotestiranje, što se može i čuti.
Kontrolna lampica u 3 110.
Adaptivno svetlo kočnice
Pri snažnom kočenju, za vreme
intervencije ABS-a, sva tri svetla kočnice trepću.
Kvar9 Upozorenje
Ako je kvar u ABS sistemu, kod
jačeg kočenja od normalnog,
može doći do blokiranja točkova.
Prednosti ABS regulacije nisu više dostupne. Tokom jakog kočenja,
vozilom se više ne može upravljati što može dovesti do proklizavanja vozila.
Otklon uzroka kvara treba poveriti
servisu.

184Vožnja i rukovanjeParkirna kočnica9Upozorenje
Pre napuštanja vozila, proveriti
status parkirne kočnice. Kontrolna lampica m mora da svetli
neprekidno.
Električna parkirna kočnica
Koristiti samo kod vozila u stanju
mirovanja9 Upozorenje
Povući prekidač m najmanje
jednu sekundu dok kontrolna
lampica m ne počne da svetli
neprekidno i ne aktivira se
električna kočnica za parkiranje
3 110 . Električna parkirna kočnica
se automatski aktivira
odgovarajućom snagom.
Pre napuštanja vozila, proveriti
status električne parkirne kočnice.
Kontrolna lampica m 3 110.
Električna parkirna kočnica se uvek
može aktivirati, čak i kad je isključen
kontakt.
Ne uključivati električnu parkirnu kočnicu suviše često ako motor ne
radi, jer će to isprazniti akumulator
vozila.
Otpuštanje
Uključiti kontakt. Držati pritisnutu
nožnu kočnicu i onda pritisnuti
prekidač m.
Funkcija olakšanog polaska
Vozila sa ručnim menjačem:
Pritiskanje pedale kočnice, praćeno
neznatnim otpuštanjem kvačila i
blagim pritiskom na pedalu gasa,
automatski otpušta električnu parking kočnicu. To nije moguće sa
prekidačem m koji je istovremeno
povučen.
Vozila sa automatskim menjačem:
Uključivanje D praćeno pritiskanjem
pedale gasa automatski otpušta
električnu parking kočnicu. To nije
moguće sa prekidačem m koji je
istovremeno povučen.
Dinamično kočenje kada se vozilo
kreće
Kada se vozilo kreće i prekidač m se
drži potegnut, sistem električne
parkirne kočnice će usporiti vozilo, ali neće zaustaviti vozilo.
Čim se prekidač m otpusti,
dinamično kočenje se prekida.
Automatsko uključivanje
Ako je vozilo opremljeno
automatskim menjačem i adaptivni tempomat je aktivan, električna

Vožnja i rukovanje185parkirna kočnica se automatski
uključuje kada sistem zaustavi vozilo
na duže od dva minuta.
Parkirna kočnica se automatski
otpušta nakon pokretanja.
Provera funkcionalnosti
Kada se vozilo ne kreće, postoji
mogućnost da se električna parkirna
kočnica automatski uključi. To se radi
kako bi se proverio sistem.
Kvar
Kvar električne parkirne kočnice se
prikazuje kontrolnom lampicom j i
porukom vozila koja se prikazuje na
informacionom centru za vozača. Poruke vozila 3 127.
Uključiti električnu parkirnu kočnicu:
povući i držati prekidač m duže od
pet sekundi. Ako kontrolna lampica
m svetli, električna parkirna kočnica
je uključena.
Otpustiti električnu parkirnu kočnicu:
pritisnuti i držati prekidač m duže od
dve sekunde. Ako se kontrolna lampica m ugasi, električna parkirna
kočnica je isključena.Kontrolna lampica m trepti: električna
parkirna kočnica nije do kraja
povučena ili otpuštena. Kod stalnog
treptanja, otpustiti električnu parkirnu
kočnicu i ponovo uključiti.
Pomoć pri kočenju
U slučaju naglog i jakog pritiskanja
pedale kočnice, automatski se
primenjuje maksimalna snaga
kočenja.
Rad pomoći pri kočenju može se
osetiti pulsiranjem pedale kočnice i
većim otporom prilikom pritiskanja
pedale kočnice.
Održavati stalni pritisak na pedali kočnice sve dok je potrebna puna
snaga kočenja. Maksimalna sila
kočenja se automatski smanjuje kada
se pedala kočnice otpusti.
Pomoć pri polasku na usponu
Ovaj sistem pomaže u sprečavanju
neželjenih pokreta kod polaska na
uzbrdici.Kada otpuštate pedalu kočnice nakon zaustavljanja na uzbrdici, kočnice
ostaju uključene još dve sekunde.
Kočnice se automatski otpuštaju čim
vozilo počne da ubrzava.

186Vožnja i rukovanjeSistemi upravljanja
vožnjom
Sistem kontrole proklizavanja
Sistem kontrole proklizavanja (TC)
sastavni je deo elektronske kontrole
stabilnosti (ESC).
TC poboljšava stabilnost vožnje kad
je potrebno, bez obzira na površinske
uslove puta i prijanjanje pneumatika,
sprečavajući pogonske točkove od
proklizavanja.
Čim pogonski točkovi počnu da
proklizavaju, sistem smanjuje snagu
motora, a pojedini točkovi se koče.
Stabilnost vožnje sa vozilom na
klizavoj površini se znatno
poboljšava.TC je u funkciji nakon svakog
pokretanja motora, čim se kontrola
lampica b ugasi.
Kada je TC u funkciji, b trepti.9 Upozorenje
Ne dopustite sebi da Vas ovaj
specijalan bezbednosni sistem
navede na rizično ponašanje u
vožnji.
Prilagoditi brzinu uslovima puta.
Kontrolna lampica b 3 111.
Isključivanje
TC se može isključiti ukoliko je
potrebno proklizavanje pogonskih
točkova: kratko pritisnuti t.
Kontrolna lampica k svetli.
Statusna poruka se pojavljuje na
Informacionom centru za vozača
kada se TC deaktivira.
Kada se TC isključi, ESC ostaje
uključeno, ali sa višom graničnom
vrednošću komandi.
TC se ponovo uključuje ponovnim
pritiskom na t. Statusna poruka
iskače na informacionom centru za
vozača kada se TC ponovo aktivira.
TC se takođe ponovo uključuje kad se
sledeći put uključi kontakt.

Vožnja i rukovanje187KvarAko postoji kvar u sistemu, kontrolna
lampica b neprekidno svetli i
prikazuje poruka na informacionom
centru za vozača. Sistem nije
funkcionalan.
Otklon uzroka kvara treba poveriti servisu.
Elektronska kontrola
stabilnosti
Elektronski kontrola stabilnosti (ESC) po potrebi poboljšava stabilnost
vozila, bez obzira na površinske
uslove puta i prijanjanje pneumatika.
Kao što je preterana reakcija na
pomeranje upravljača (usled
proklizavanja u krivini), sistem
smanjuje snagu motora, a pojedini
točkovi mogu biti prikočeni.
ESC radi u kombinaciji sa Sistemom
kontrole proklizavanja (TC). On
sprečava proklizavanje točkova.
Raspodela obrtnog momenta je
specijalna funkcija koja dodeljuje
obrtni moment pogonskim točkovima
pre nego što ESC reaguje. Prilikomskretanja, točkovi na unutrašnjoj
krivini koče pojedinačno. Osim toga,
obrtni moment motora će se preneti
na pogonski točak na spoljašnjoj
krivini. Ovo smanjuje tendenciju
proklizavanja i poboljšava kontrolu
proklizavanja tokom brzog skretanja.
ESC je u funkciji nakon svakog
pokretanja motora, čim se kontrola
lampica b ugasi.
Kada je ESC u funkciji, b trepti.
9 Upozorenje
Ne dopustite sebi da Vas ovaj
specijalan bezbednosni sistem
navede na rizično ponašanje u
vožnji.
Prilagoditi brzinu uslovima puta.
Kontrolna lampica b 3 111.
Isključivanje
ESC i TC mogu da se aktiviraju.
● Držati t pritisnuto najmanje
pet sekundi: i ESC i TC se
deaktiviraju. k i t svetle i
statusna poruka se pojavljuje na informacionom centru za vozača.
● Da bi se deaktivirao samo sistem
kontrole proklizavanja, kratko
pritisnuti dugme t: TC nije

188Vožnja i rukovanjeaktivan ali ESC ostaje aktivan.k svetli. Statusna poruka se
pojavljuje na Informacionom
centru za vozača kada se TC
deaktivira.
ESC se ponovo uključuje ponovnim
pritiskom t dugmeta. Ako je TC
sistem prethodno onemogućen, i TC
i ESC se ponovo aktiviraju. Kada se
TC i ESC ponovo aktiviraju, k i t se
gase.
ESC se takođe ponovo uključuje kad se sledeći put uključi kontakt.
Kvar Ako postoji kvar u sistemu, kontrolna
lampica b neprekidno svetli i
prikazuje poruka na informacionom
centru za vozača. Sistem nije
funkcionalan.
Otklon uzroka kvara treba poveriti
servisu.Interaktivni sistem vožnje
Fleksibilna vožnja Flex Ride sistem vožnje omogućava
vozaču da bira između tri režima
vožnje:
● SPORT režim: pritisnuti SPORT;
LED svetli.
● TOUR režim: pritisnuti TOUR;
LED svetli.
● AUTO režim: nije pritisnuto SPORT ni TOUR ; ni jedan LED
ne svetli.
Isključivanje SPORT režima ili
TOUR režima još jednim pritiskom
odgovarajućeg dugmeta.
U svakom režimu vožnje Flex Ride
prilagođava sledeće elektronske
sisteme:
● elektronska kontrola amortizacije
● upravljanje pedalom gasa
● elektronska kontrola servoupravljača
● automatski menjač
● adaptivni tempomat
● pogon na svim točkovima● poboljšanje zvuka motora
● tematska instrument tabla
SPORT režim
Podešavanja sistema se
prilagođavaju sportskijem stilu
vožnje:
● Ogibljenje amortizera je podešeno za bolje upravljanje i
veću agilnost.
● Motor mnogo brže reaguje na promene pedale gasa.
● Servopomoć upravljača je sportskija.
