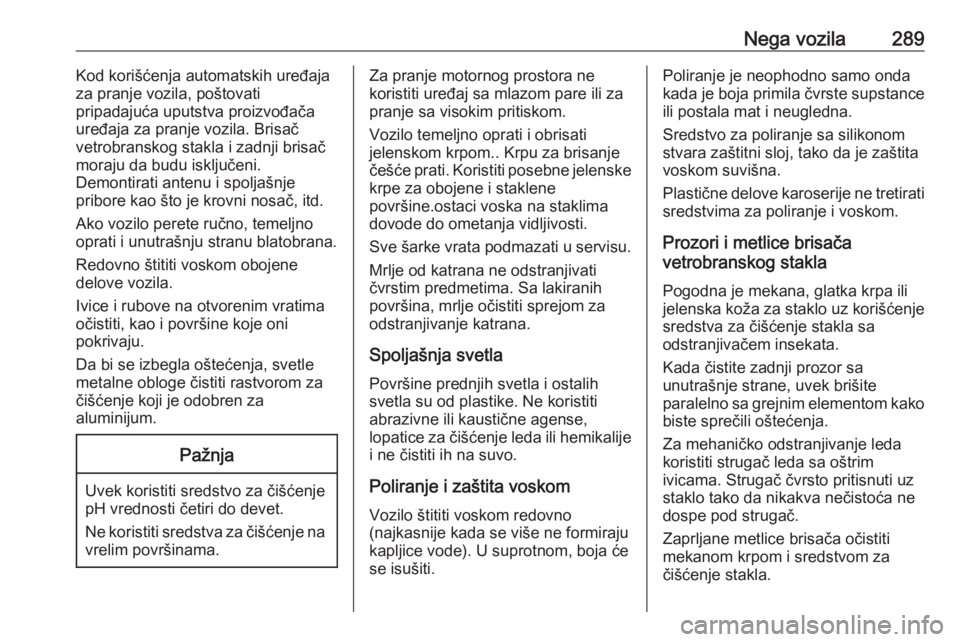

Page 291 of 331

Nega vozila289Kod korišćenja automatskih uređaja
za pranje vozila, poštovati
pripadajuća uputstva proizvođača
uređaja za pranje vozila. Brisač
vetrobranskog stakla i zadnji brisač
moraju da budu isključeni.
Demontirati antenu i spoljašnje
pribore kao što je krovni nosač, itd.
Ako vozilo perete ručno, temeljno
oprati i unutrašnju stranu blatobrana.
Redovno štititi voskom obojene
delove vozila.
Ivice i rubove na otvorenim vratima
očistiti, kao i površine koje oni
pokrivaju.
Da bi se izbegla oštećenja, svetle
metalne obloge čistiti rastvorom za
čišćenje koji je odobren za
aluminijum.Pažnja
Uvek koristiti sredstvo za čišćenje
pH vrednosti četiri do devet.
Ne koristiti sredstva za čišćenje na vrelim površinama.
Za pranje motornog prostora ne
koristiti uređaj sa mlazom pare ili za
pranje sa visokim pritiskom.
Vozilo temeljno oprati i obrisati
jelenskom krpom.. Krpu za brisanje
češće prati. Koristiti posebne jelenske
krpe za obojene i staklene
površine.ostaci voska na staklima
dovode do ometanja vidljivosti.
Sve šarke vrata podmazati u servisu.
Mrlje od katrana ne odstranjivati
čvrstim predmetima. Sa lakiranih
površina, mrlje očistiti sprejom za
odstranjivanje katrana.
Spoljašnja svetla Površine prednjih svetla i ostalih
svetla su od plastike. Ne koristiti
abrazivne ili kaustične agense,
lopatice za čišćenje leda ili hemikalije
i ne čistiti ih na suvo.
Poliranje i zaštita voskom
Vozilo štititi voskom redovno
(najkasnije kada se više ne formiraju
kapljice vode). U suprotnom, boja će
se isušiti.Poliranje je neophodno samo onda
kada je boja primila čvrste supstance
ili postala mat i neugledna.
Sredstvo za poliranje sa silikonom stvara zaštitni sloj, tako da je zaštita
voskom suvišna.
Plastične delove karoserije ne tretirati sredstvima za poliranje i voskom.
Prozori i metlice brisača
vetrobranskog stakla
Pogodna je mekana, glatka krpa ili
jelenska koža za staklo uz korišćenje
sredstva za čišćenje stakla sa
odstranjivačem insekata.
Kada čistite zadnji prozor sa
unutrašnje strane, uvek brišite
paralelno sa grejnim elementom kako biste sprečili oštećenja.
Za mehaničko odstranjivanje leda
koristiti strugač leda sa oštrim
ivicama. Strugač čvrsto pritisnuti uz
staklo tako da nikakva nečistoća ne
dospe pod strugač.
Zaprljane metlice brisača očistiti
mekanom krpom i sredstvom za
čišćenje stakla.

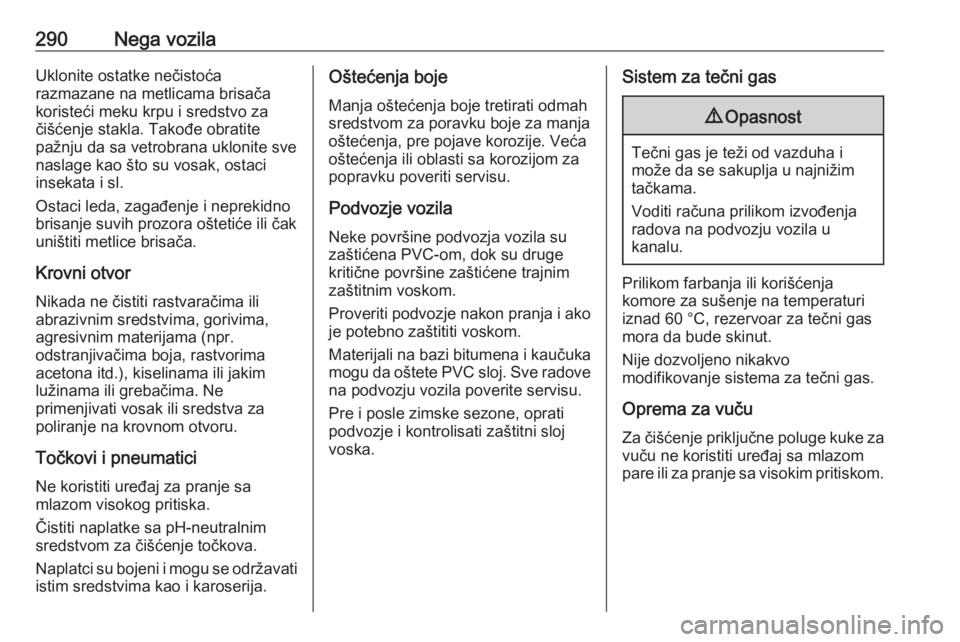

Page 292 of 331

290Nega vozilaUklonite ostatke nečistoća
razmazane na metlicama brisača
koristeći meku krpu i sredstvo za
čišćenje stakla. Takođe obratite
pažnju da sa vetrobrana uklonite sve
naslage kao što su vosak, ostaci
insekata i sl.
Ostaci leda, zagađenje i neprekidno
brisanje suvih prozora oštetiće ili čak
uništiti metlice brisača.
Krovni otvor
Nikada ne čistiti rastvaračima ili
abrazivnim sredstvima, gorivima,
agresivnim materijama (npr.
odstranjivačima boja, rastvorima acetona itd.), kiselinama ili jakim
lužinama ili grebačima. Ne
primenjivati vosak ili sredstva za
poliranje na krovnom otvoru.
Točkovi i pneumatici
Ne koristiti uređaj za pranje sa
mlazom visokog pritiska.
Čistiti naplatke sa pH-neutralnim
sredstvom za čišćenje točkova.
Naplatci su bojeni i mogu se održavati istim sredstvima kao i karoserija.Oštećenja boje
Manja oštećenja boje tretirati odmah
sredstvom za poravku boje za manja
oštećenja, pre pojave korozije. Veća
oštećenja ili oblasti sa korozijom za
popravku poveriti servisu.
Podvozje vozila
Neke površine podvozja vozila su
zaštićena PVC-om, dok su druge
kritične površine zaštićene trajnim
zaštitnim voskom.
Proveriti podvozje nakon pranja i ako je potebno zaštititi voskom.
Materijali na bazi bitumena i kaučuka
mogu da oštete PVC sloj. Sve radove
na podvozju vozila poverite servisu.
Pre i posle zimske sezone, oprati
podvozje i kontrolisati zaštitni sloj
voska.Sistem za tečni gas9 Opasnost
Tečni gas je teži od vazduha i
može da se sakuplja u najnižim
tačkama.
Voditi računa prilikom izvođenja radova na podvozju vozila u
kanalu.
Prilikom farbanja ili korišćenja
komore za sušenje na temperaturi
iznad 60 °C, rezervoar za tečni gas
mora da bude skinut.
Nije dozvoljeno nikakvo
modifikovanje sistema za tečni gas.
Oprema za vučuZa čišćenje priključne poluge kuke za
vuču ne koristiti uređaj sa mlazom
pare ili za pranje sa visokim pritiskom.

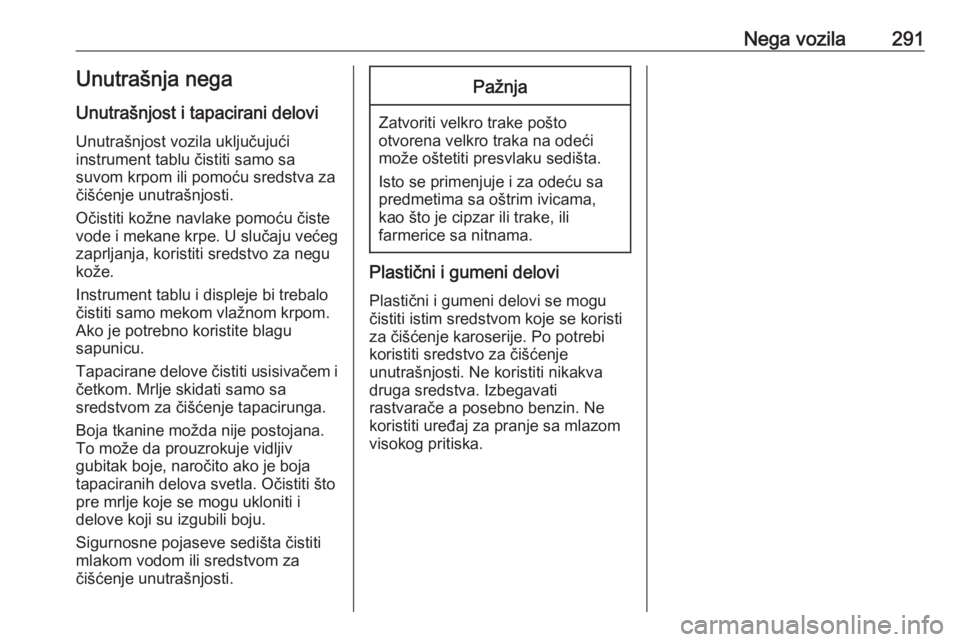

Page 293 of 331

Nega vozila291Unutrašnja negaUnutrašnjost i tapacirani delovi
Unutrašnjost vozila uključujući
instrument tablu čistiti samo sa
suvom krpom ili pomoću sredstva za čišćenje unutrašnjosti.
Očistiti kožne navlake pomoću čiste
vode i mekane krpe. U slučaju većeg
zaprljanja, koristiti sredstvo za negu
kože.
Instrument tablu i displeje bi trebalo
čistiti samo mekom vlažnom krpom.
Ako je potrebno koristite blagu
sapunicu.
Tapacirane delove čistiti usisivačem i
četkom. Mrlje skidati samo sa
sredstvom za čišćenje tapacirunga.
Boja tkanine možda nije postojana. To može da prouzrokuje vidljiv
gubitak boje, naročito ako je boja
tapaciranih delova svetla. Očistiti što
pre mrlje koje se mogu ukloniti i
delove koji su izgubili boju.
Sigurnosne pojaseve sedišta čistiti
mlakom vodom ili sredstvom za
čišćenje unutrašnjosti.Pažnja
Zatvoriti velkro trake pošto
otvorena velkro traka na odeći
može oštetiti presvlaku sedišta.
Isto se primenjuje i za odeću sa
predmetima sa oštrim ivicama,
kao što je cipzar ili trake, ili
farmerice sa nitnama.
Plastični i gumeni delovi
Plastični i gumeni delovi se mogu
čistiti istim sredstvom koje se koristi
za čišćenje karoserije. Po potrebi koristiti sredstvo za čišćenje
unutrašnjosti. Ne koristiti nikakva
druga sredstva. Izbegavati
rastvarače a posebno benzin. Ne
koristiti uređaj za pranje sa mlazom
visokog pritiska.

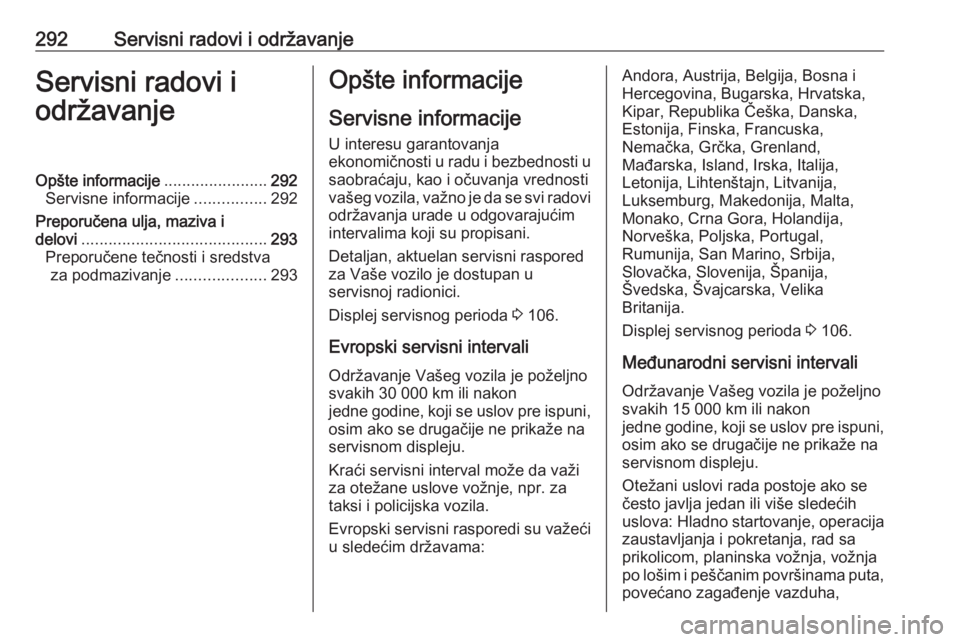

Page 294 of 331

292Servisni radovi i održavanjeServisni radovi i
održavanjeOpšte informacije .......................292
Servisne informacije ................292
Preporučena ulja, maziva i delovi ......................................... 293
Preporučene tečnosti i sredstva za podmazivanje ....................293Opšte informacije
Servisne informacije U interesu garantovanja
ekonomičnosti u radu i bezbednosti u
saobraćaju, kao i očuvanja vrednosti
vašeg vozila, važno je da se svi radovi održavanja urade u odgovarajućim
intervalima koji su propisani.
Detaljan, aktuelan servisni raspored
za Vaše vozilo je dostupan u
servisnoj radionici.
Displej servisnog perioda 3 106.
Evropski servisni intervali Održavanje Vašeg vozila je poželjno
svakih 30 000 km ili nakon
jedne godine, koji se uslov pre ispuni, osim ako se drugačije ne prikaže na
servisnom displeju.
Kraći servisni interval može da važi za otežane uslove vožnje, npr. za
taksi i policijska vozila.
Evropski servisni rasporedi su važeći
u sledećim državama:Andora, Austrija, Belgija, Bosna i
Hercegovina, Bugarska, Hrvatska,
Kipar, Republika Češka, Danska,
Estonija, Finska, Francuska,
Nemačka, Grčka, Grenland,
Mađarska, Island, Irska, Italija,
Letonija, Lihtenštajn, Litvanija,
Luksemburg, Makedonija, Malta,
Monako, Crna Gora, Holandija,
Norveška, Poljska, Portugal,
Rumunija, San Marino, Srbija,
Slovačka, Slovenija, Španija,
Švedska, Švajcarska, Velika
Britanija.
Displej servisnog perioda 3 106.
Međunarodni servisni intervali Održavanje Vašeg vozila je poželjno
svakih 15 000 km ili nakon
jedne godine, koji se uslov pre ispuni,
osim ako se drugačije ne prikaže na
servisnom displeju.
Otežani uslovi rada postoje ako se
često javlja jedan ili više sledećih
uslova: Hladno startovanje, operacija zaustavljanja i pokretanja, rad sa
prikolicom, planinska vožnja, vožnja
po lošim i peščanim površinama puta,
povećano zagađenje vazduha,

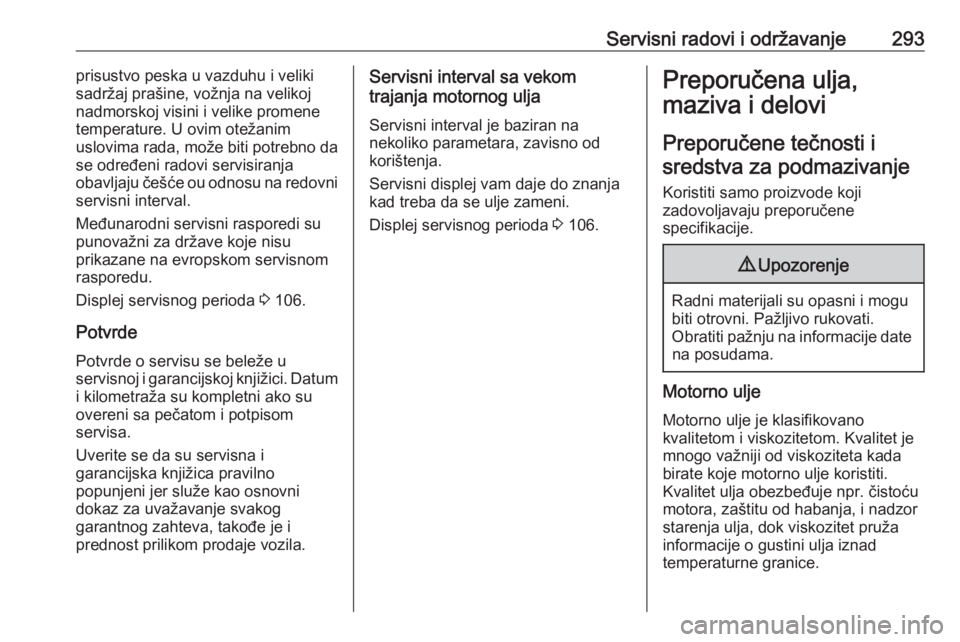

Page 295 of 331

Servisni radovi i održavanje293prisustvo peska u vazduhu i veliki
sadržaj prašine, vožnja na velikoj
nadmorskoj visini i velike promene
temperature. U ovim otežanim
uslovima rada, može biti potrebno da
se određeni radovi servisiranja
obavljaju češće ou odnosu na redovni servisni interval.
Međunarodni servisni rasporedi su
punovažni za države koje nisu
prikazane na evropskom servisnom
rasporedu.
Displej servisnog perioda 3 106.
Potvrde
Potvrde o servisu se beleže u
servisnoj i garancijskoj knjižici. Datum i kilometraža su kompletni ako su
overeni sa pečatom i potpisom
servisa.
Uverite se da su servisna i
garancijska knjižica pravilno
popunjeni jer služe kao osnovni
dokaz za uvažavanje svakog
garantnog zahteva, takođe je i
prednost prilikom prodaje vozila.Servisni interval sa vekom
trajanja motornog ulja
Servisni interval je baziran na
nekoliko parametara, zavisno od
korištenja.
Servisni displej vam daje do znanja
kad treba da se ulje zameni.
Displej servisnog perioda 3 106.Preporučena ulja,
maziva i delovi
Preporučene tečnosti i sredstva za podmazivanje
Koristiti samo proizvode koji
zadovoljavaju preporučene
specifikacije.9 Upozorenje
Radni materijali su opasni i mogu
biti otrovni. Pažljivo rukovati.
Obratiti pažnju na informacije date na posudama.
Motorno ulje
Motorno ulje je klasifikovano
kvalitetom i viskozitetom. Kvalitet je
mnogo važniji od viskoziteta kada
birate koje motorno ulje koristiti.
Kvalitet ulja obezbeđuje npr. čistoću
motora, zaštitu od habanja, i nadzor
starenja ulja, dok viskozitet pruža
informacije o gustini ulja iznad
temperaturne granice.

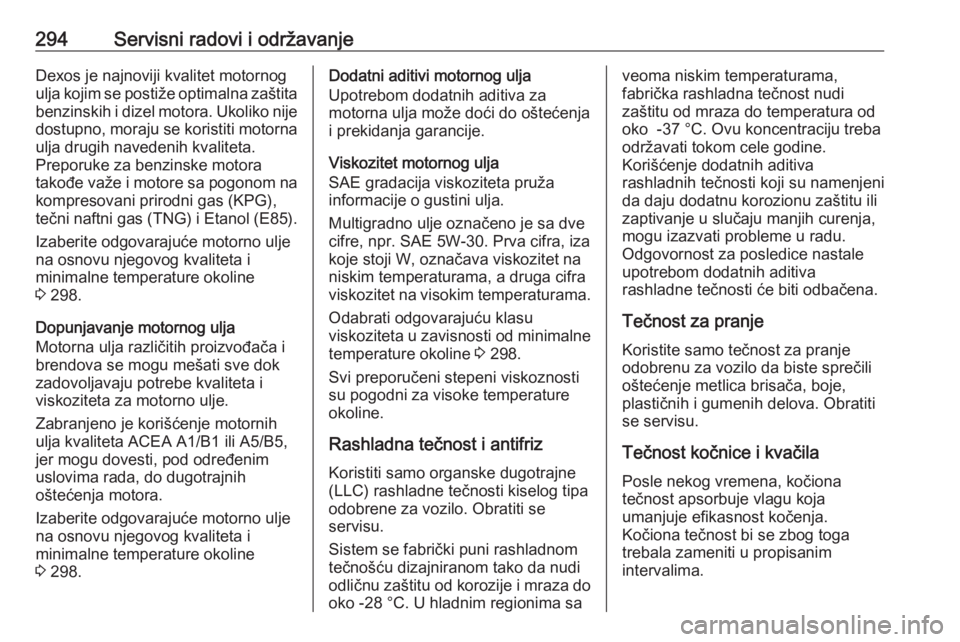

Page 296 of 331

294Servisni radovi i održavanjeDexos je najnoviji kvalitet motornog
ulja kojim se postiže optimalna zaštita
benzinskih i dizel motora. Ukoliko nije dostupno, moraju se koristiti motorna
ulja drugih navedenih kvaliteta.
Preporuke za benzinske motora
takođe važe i motore sa pogonom na kompresovani prirodni gas (KPG),
tečni naftni gas (TNG) i Etanol (E85).

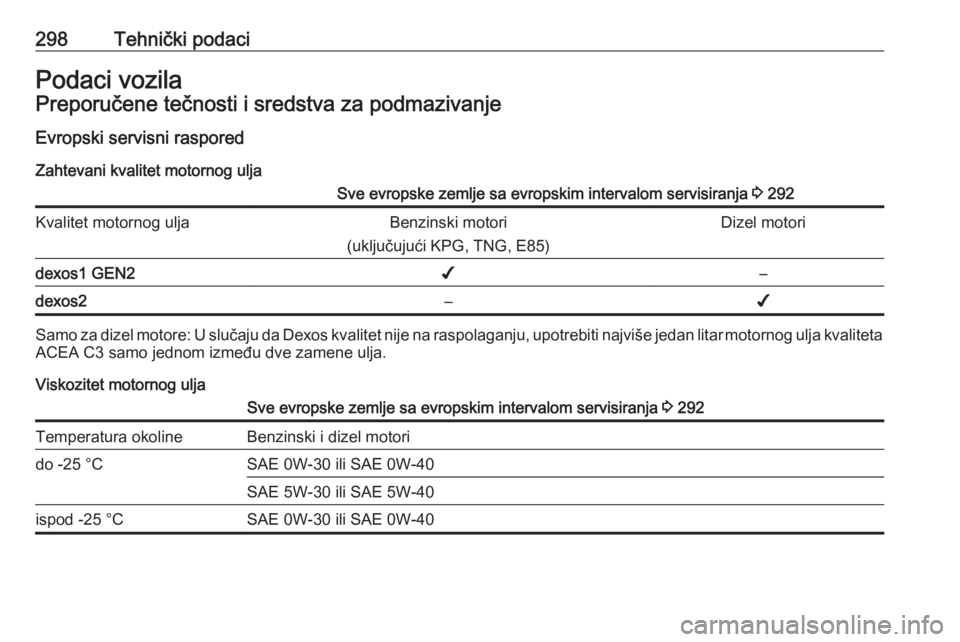

Izaberite odgovarajuće motorno ulje
na osnovu njegovog kvaliteta i
minimalne temperature okoline
3 298.
Dopunjavanje motornog ulja
Motorna ulja različitih proizvođača i
brendova se mogu mešati sve dok
zadovoljavaju potrebe kvaliteta i
viskoziteta za motorno ulje.
Zabranjeno je korišćenje motornih
ulja kvaliteta ACEA A1/B1 ili A5/B5,
jer mogu dovesti, pod određenim
uslovima rada, do dugotrajnih
oštećenja motora.
Izaberite odgovarajuće motorno ulje
na osnovu njegovog kvaliteta i
minimalne temperature okoline
3 298.Dodatni aditivi motornog ulja
Upotrebom dodatnih aditiva za
motorna ulja može doći do oštećenja
i prekidanja garancije.
Viskozitet motornog ulja
SAE gradacija viskoziteta pruža
informacije o gustini ulja.
Multigradno ulje označeno je sa dve
cifre, npr. SAE 5W-30. Prva cifra, iza
koje stoji W, označava viskozitet na
niskim temperaturama, a druga cifra
viskozitet na visokim temperaturama.
Odabrati odgovarajuću klasu
viskoziteta u zavisnosti od minimalne
temperature okoline 3 298.
Svi preporučeni stepeni viskoznosti
su pogodni za visoke temperature okoline.
Rashladna tečnost i antifriz
Koristiti samo organske dugotrajne
(LLC) rashladne tečnosti kiselog tipa odobrene za vozilo. Obratiti se
servisu.
Sistem se fabrički puni rashladnom
tečnošću dizajniranom tako da nudi
odličnu zaštitu od korozije i mraza do
oko -28 °C. U hladnim regionima saveoma niskim temperaturama,
fabrička rashladna tečnost nudi
zaštitu od mraza do temperatura od
oko -37 °C. Ovu koncentraciju treba
održavati tokom cele godine.
Korišćenje dodatnih aditiva
rashladnih tečnosti koji su namenjeni
da daju dodatnu korozionu zaštitu ili
zaptivanje u slučaju manjih curenja,
mogu izazvati probleme u radu.
Odgovornost za posledice nastale
upotrebom dodatnih aditiva
rashladne tečnosti će biti odbačena.
Tečnost za pranje Koristite samo tečnost za pranje
odobrenu za vozilo da biste sprečili
oštećenje metlica brisača, boje,
plastičnih i gumenih delova. Obratiti
se servisu.
Tečnost kočnice i kvačila
Posle nekog vremena, kočiona
tečnost apsorbuje vlagu koja
umanjuje efikasnost kočenja.
Kočiona tečnost bi se zbog toga
trebala zameniti u propisanim
intervalima.
Page 297 of 331

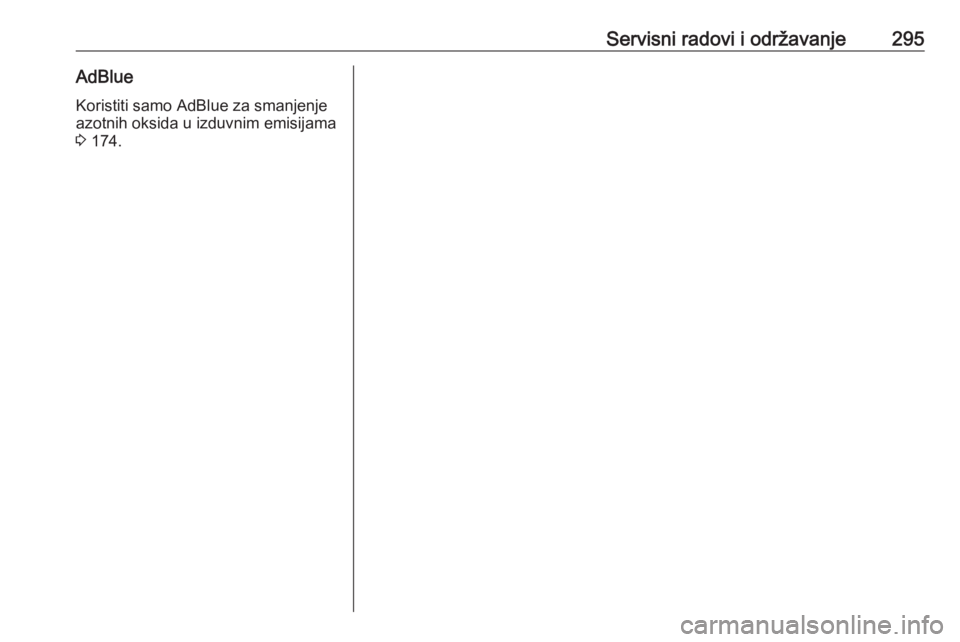

Servisni radovi i održavanje295AdBlueKoristiti samo AdBlue za smanjenje
azotnih oksida u izduvnim emisijama
3 174.
Page 298 of 331

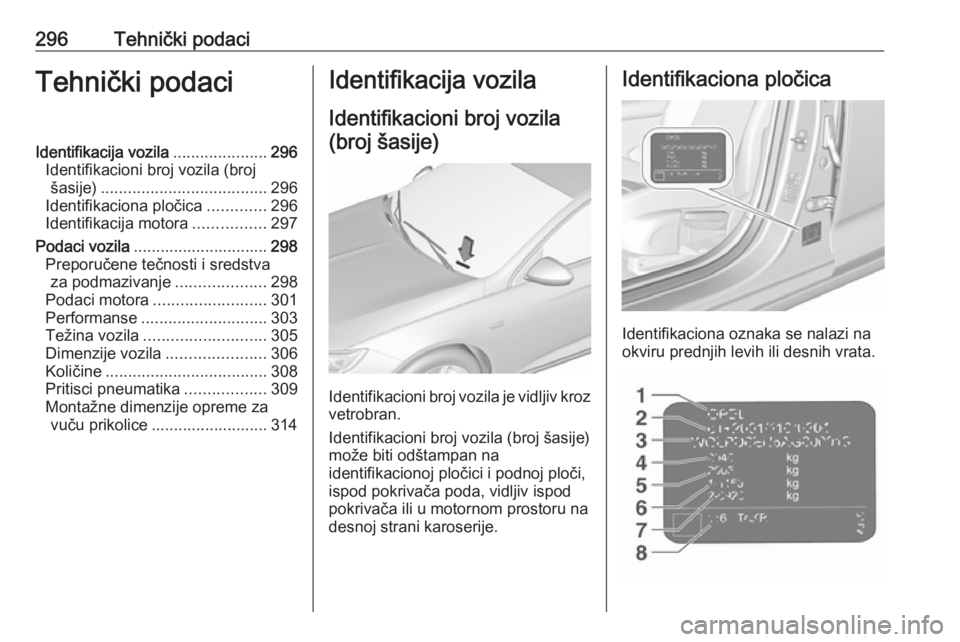

296Tehnički podaciTehnički podaciIdentifikacija vozila.....................296
Identifikacioni broj vozila (broj šasije) ..................................... 296
Identifikaciona pločica .............296
Identifikacija motora ................297
Podaci vozila .............................. 298
Preporučene tečnosti i sredstva za podmazivanje ....................298
Podaci motora ......................... 301
Performanse ............................ 303
Težina vozila ........................... 305
Dimenzije vozila ......................306
Količine .................................... 308
Pritisci pneumatika ..................309
Montažne dimenzije opreme za vuču prikolice .......................... 314Identifikacija vozila
Identifikacioni broj vozila(broj šasije)
Identifikacioni broj vozila je vidljiv kroz vetrobran.
Identifikacioni broj vozila (broj šasije)
može biti odštampan na
identifikacionoj pločici i podnoj ploči,
ispod pokrivača poda, vidljiv ispod
pokrivača ili u motornom prostoru na
desnoj strani karoserije.
Identifikaciona pločica
Identifikaciona oznaka se nalazi na
okviru prednjih levih ili desnih vrata.
Page 299 of 331

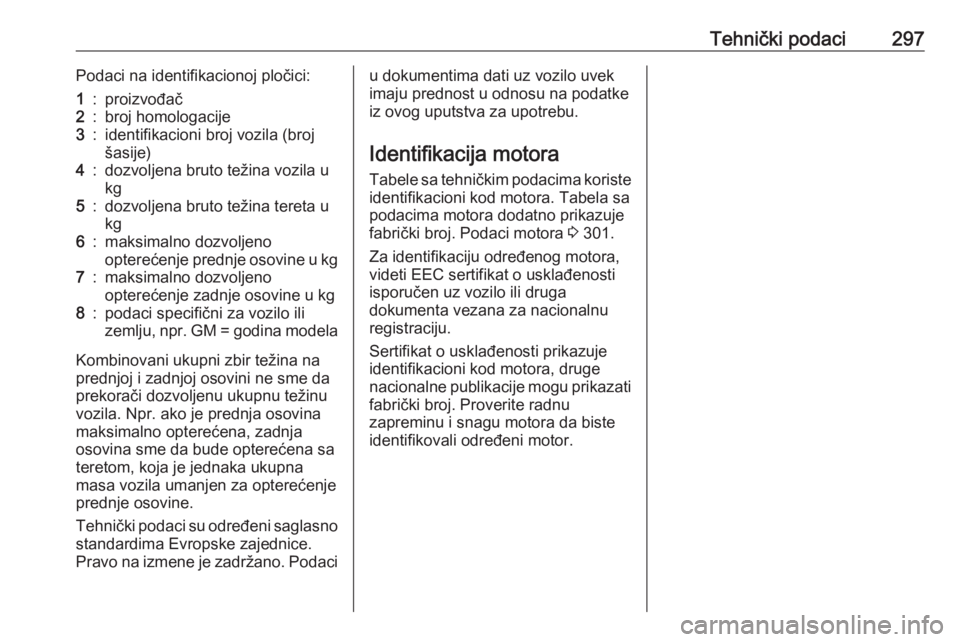

Tehnički podaci297Podaci na identifikacionoj pločici:1:proizvođač2:broj homologacije3:identifikacioni broj vozila (broj
šasije)4:dozvoljena bruto težina vozila u
kg5:dozvoljena bruto težina tereta u
kg6:maksimalno dozvoljeno
opterećenje prednje osovine u kg7:maksimalno dozvoljeno
opterećenje zadnje osovine u kg8:podaci specifični za vozilo ili
zemlju, npr. GM = godina modela
Kombinovani ukupni zbir težina na
prednjoj i zadnjoj osovini ne sme da
prekorači dozvoljenu ukupnu težinu
vozila. Npr. ako je prednja osovina
maksimalno opterećena, zadnja
osovina sme da bude opterećena sa
teretom, koja je jednaka ukupna
masa vozila umanjen za opterećenje
prednje osovine.
Tehnički podaci su određeni saglasno standardima Evropske zajednice.
Pravo na izmene je zadržano. Podaci
u dokumentima dati uz vozilo uvek
imaju prednost u odnosu na podatke
iz ovog uputstva za upotrebu.
Identifikacija motora
Tabele sa tehničkim podacima koriste
identifikacioni kod motora. Tabela sa podacima motora dodatno prikazuje
fabrički broj. Podaci motora 3 301.
Za identifikaciju određenog motora,
videti EEC sertifikat o usklađenosti
isporučen uz vozilo ili druga
dokumenta vezana za nacionalnu
registraciju.
Sertifikat o usklađenosti prikazuje
identifikacioni kod motora, druge
nacionalne publikacije mogu prikazati fabrički broj. Proverite radnu
zapreminu i snagu motora da biste
identifikovali određeni motor.
Page 300 of 331

298Tehnički podaciPodaci vozilaPreporučene tečnosti i sredstva za podmazivanje
Evropski servisni raspored Zahtevani kvalitet motornog uljaSve evropske zemlje sa evropskim intervalom servisiranja 3 292Kvalitet motornog uljaBenzinski motori
(uključujući KPG, TNG, E85)Dizel motoridexos1 GEN2✔–dexos2–✔
Samo za dizel motore: U slučaju da Dexos kvalitet nije na raspolaganju, upotrebiti najviše jedan litar motornog ulja kvaliteta ACEA C3 samo jednom između dve zamene ulja.
Viskozitet motornog ulja
Sve evropske zemlje sa evropskim intervalom servisiranja 3 292Temperatura okolineBenzinski i dizel motorido -25 °CSAE 0W-30 ili SAE 0W-40SAE 5W-30 ili SAE 5W-40ispod -25 °CSAE 0W-30 ili SAE 0W-40
