Керування автомобілем та експлуатація269

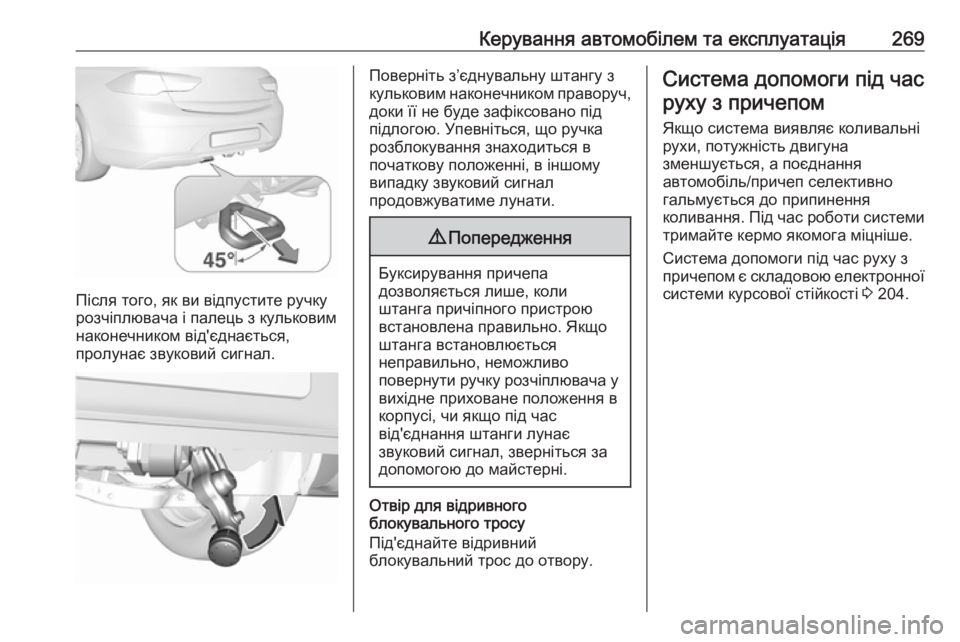

Після того, як ви відпустите ручку
розчіплювача і палець з кульковим наконечником від'єднається,
пролунає звуковий сигнал.
Поверніть з’єднувальну штангу з
кульковим наконечником праворуч,
доки її не буде зафіксовано під
підлогою. Упевніться, що ручка
розблокування знаходиться в
початкову положенні, в іншому
випадку звуковий сигнал
продовжуватиме лунати.9 Попередження
Буксирування причепа
дозволяється лише, коли
штанга причіпного пристрою
встановлена правильно. Якщо
штанга встановлюється
неправильно, неможливо
повернути ручку розчіплювача у вихідне приховане положення вкорпусі, чи якщо під час
від'єднання штанги лунає
звуковий сигнал, зверніться за
допомогою до майстерні.
Отвір для відривного
блокувального тросу
Під'єднайте відривний
блокувальний трос до отвору.
Система допомоги під час
руху з причепом
Якщо система виявляє коливальнірухи, потужність двигуна
зменшується, а поєднання
автомобіль/причеп селективно гальмується до припинення
коливання. Під час роботи системи тримайте кермо якомога міцніше.
Система допомоги під час руху з
причепом є складовою електронної
системи курсової стійкості 3 204.

270Догляд за автомобілемДогляд за
автомобілемЗагальна інформація ...............271
Аксесуари та модифікації автомобілів ............................ 271
Зберігання автомобіля ..........271
Отримання автомобіля після відпрацювання ресурсу ........272
Перевірки автомобіля ..............272
Виконання робіт .....................272
Капот ....................................... 273
Моторні мастила ....................273
Охолоджуюча рідина двигуна .................................. 275
Рідина в бачку омивача ......... 276
Гальма .................................... 276
Гальмівна рідина ...................276
Автомобільний акумулятор ...276
Випуск води й бруду з системи дизельного пального ............278
Заміна щітки склоочисника ...279
Заміна лампи ............................ 280
Галогенові фари ....................280
Світлодіодні фари ..................282
Протитуманні фари ................ 282
Задні ліхтарі ........................... 283Бокові ліхтарі повороту .........288
Освітлення номерного знака 289
Внутрішнє освітлення ............289
Освітлення приладової панелі ..................................... 289
Електрична система ................289
Запобіжники ........................... 289
Блок запобіжників моторного відділення .............................. 290
Блок запобіжників панелі приладів ................................ 293
Інструменти автомобіля ..........295
Інструменти ............................ 295
Колеса та шини ........................296
Зимові шини ........................... 296
Позначення шин ....................296
Тиск у шинах .......................... 296
Система контролю тиску в шинах ..................................... 298
Глибина малюнка протектора ............................ 300
Заміна розміру шин та коліс .. 301
Колісні ковпаки .......................301
Ланцюги для шин ...................302
Комплект для ремонту шин ...302
Заміна коліс ............................ 307
Запасне колесо ......................310
Запуск від зовнішнього дже‐
рела ........................................... 312Буксирування............................ 314
Буксирування автомобіля .....314
Буксирування іншого автомобіля ............................ 315
Догляд за зовнішнім виглядом 316 Догляд за зовнішнімичастинами ............................. 316
Догляд за салоном ................. 319

Догляд за автомобілем271Загальна інформація
Аксесуари та модифікації автомобілів
Рекомендується використовувати
оригінальні деталі, аксесуари, а
також схвалені виробником
частини для вашого типу
автомобіля. Ми не можемо оцінити
та гарантувати надійність
продуктів, навіть якщо вони
відповідають регулятивним
нормам або отримали будь-яке інше схвалення.
Будь-які модифікації, переробки
або інші зміни, внесені до
стандартної специфікації
автомобіля (зокрема, без
обмеження, модифікації
програмного забезпечення,
модифікації електронних блоків
керування) можуть призвести до
скасування гарантії, наданої
компанією Opel. Крім того, такі
зміни можуть вплинути на витрату
пального, рівень викидів CO 2 та
інших викидів. Унаслідок цього
автомобіль більше невідповідатиме вимогам дозволу на експлуатацію, через що реєстраціяавтомобіля може стати недійсною.Обережно
При транспортуванні
транспортного засобу потягом чи евакуатором закрилки
можуть бути пошкоджені.
Зберігання автомобіля
Зберігання протягом тривалого
періоду часу
Якщо автомобіль потрібно
зберігати протягом кількох місяців:
● Помийте автомобіль і натріть його воском.
● Перевірте віск у моторному відсіку та на днищі.
● Почистіть та законсервуйте гумові ущільнювачі.
● Повністю заповніть паливний бак.
● Замініть масло в двигуні.
● Висушіть резервуар для миючої рідини.
● Перевірте рівень антифризу та
захист від корозії.
● Відрегулюйте тиск у шинах до рівня, вказаного для повного
навантаження.
● Поставте автомобіль в сухому, добре провітрюваному місці.
Увімкніть першу чи задню
передачу чи встановіть
селектор у положення P.
Попередьте відкат автомобіля.
● Не застосовуйте стоянкове гальмо.
● Відчиніть капот, зачиніть усі дверцята та заблокуйте
автомобіль.
● Відключіть клему з негативного
виходу батареї автомобіля.Майте на увазі, всі системи не
будуть функціонувати,
наприклад, система
запобігання викраденню
автомобіля.

272Догляд за автомобілемПовернення до експлуатаціїКоли автомобіль потрібно
повернути до експлуатації:
● Підключіть клему до негативного виходу батареї
автомобіля. Активуйте систему
електропідйомників вікон.
● Перевірте тиск у шинах.
● Заповніть резервуар омиваючою рідиною.
● Перевірте рівень масла в двигуні.
● Перевірте рівень охолоджуючої рідини.
● За потреби встановіть номерний знак.Отримання автомобіля
після відпрацюванняресурсу
Інформація про центри прийому
автомобілів, термін експлуатації
яких завершився, і їх переробку,
доступна на нашому веб-сайті, у
тих країнах, де це є нормативною
вимогою. Довіряйте лише
авторизованим центрам
переробки.Перевірки автомобіля
Виконання робіт9 Попередження
Перевірки в моторному відсіку
здійснюйте лише, коли
вимкнено систему запалення.
Вентилятор охолодження може
почати працювати навіть, якщо
система запалення вимкнена.

Догляд за автомобілем2739Небезпека
Для системи запалення
використовується надзвичайно
високий рівень напруги. Не
торкайтеся їх.

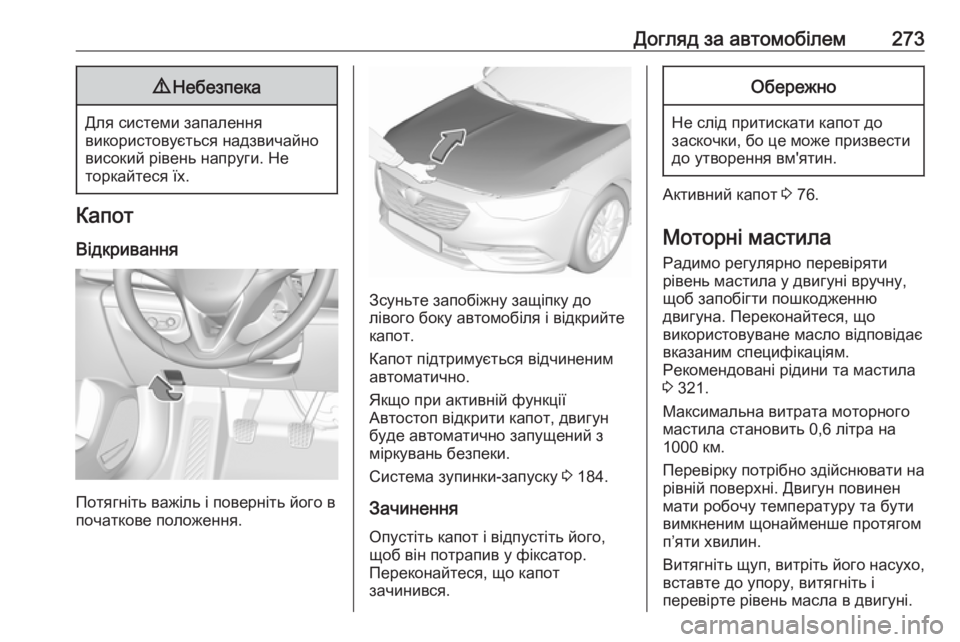

Капот
Відкривання
Потягніть важіль і поверніть його в
початкове положення.
Зсуньте запобіжну защіпку до
лівого боку автомобіля і відкрийте капот.
Капот підтримується відчиненим автоматично.
Якщо при активній функції
Автостоп відкрити капот, двигун
буде автоматично запущений з
міркувань безпеки.
Система зупинки-запуску 3 184.
Зачинення
Опустіть капот і відпустіть його, щоб він потрапив у фіксатор.
Переконайтеся, що капот
зачинився.
Обережно
Не слід притискати капот до
заскочки, бо це може призвести
до утворення вм'ятин.
Активний капот 3 76.
Моторні мастила Радимо регулярно перевіряти
рівень мастила у двигуні вручну,
щоб запобігти пошкодженню
двигуна. Переконайтеся, що
використовуване масло відповідає
вказаним специфікаціям.
Рекомендовані рідини та мастила 3 321.
Максимальна витрата моторного
мастила становить 0,6 літра на
1000 км.
Перевірку потрібно здійснювати на
рівній поверхні. Двигун повинен
мати робочу температуру та бути
вимкненим щонайменше протягом
п’яти хвилин.
Витягніть щуп, витріть його насухо,
вставте до упору, витягніть і
перевірте рівень масла в двигуні.

274Догляд за автомобілемВставте щуп до упору та зробіть
півоберт.
Коли рівень масла падає до
позначки MIN, долийте масла.
Залежно від варіанта двигуна
використовуються різні щупи.
Ми рекомендуємо використовувати масло тієї ж якості, яке
використовувалась під час
останньої заміни.
Рівень масла в двигуні не повинен
перевищувати позначку MAX на
щупі.
Обережно
Бризки моторного мастила слід
витирати негайно.
Обережно
Масло з двигуна потрібно злити.
Об’єм бака 3 336.
Установіть кришку рівно та
затисніть її.

Догляд за автомобілем275Охолоджуюча рідинадвигуна
Охолоджувальна рідина не
замерзає приблизно до
температури -28 °C. У регіонах з
холодним кліматом і дуже низькими
температурами заводська
охолоджувальна рідина
забезпечує захист від замерзання
приблизно до -37 °C.Обережно
Використовуйте антифриз, який
схвалено для використання в автомобілі.
Охолоджувальна рідина та
антифриз 3 321.
Рівень охолоджуючої рідини
Обережно
Надто низький рівень
охолоджуючої рідини може
спричинити пошкодження
двигуна.
Якщо система холодна, рівень
охолоджуючої рідини повинен бути
вище лінії наповнення. За умови
низького рівня долийте рідину.
Положення контейнера для
охолоджувальної рідини двигуна може відрізнятися залежно від
двигуна.9 Попередження
Залиште двигун для
охолодження перед
відкриванням кришки.
Обережно відкрийте кришку,
поступово знижуючи тиск.
Щоб долити рідину,
використовуйте суміш 1:1 готового
концентрату охолоджувальної
рідини та чистої водопровідної
води. У разі відсутності
концентрату охолоджувальної
рідини, використовуйте чисту
водопровідну воду. Щільно
закрийте кришку. Проводити
перевірку концентрації
охолоджувальної рідини та усувати причини її витрати слід лише в
майстерні.

276Догляд за автомобілемРідина в бачку омивача
Заповніть бачок чистою водою,
додавши відповідну кількість
рекомендованої мийної рідини для
лобового скла, до складу якої
входить антифриз.
Обережно
Лише рідина для промивання з
достатньою концентрацією
антифризу забезпечує захист за
низької температури або за
умови її різкого зниження.
Промивна рідина 3 321.
Гальма
Коли товщина гальмівної накладки
досягає мінімального рівня, під час гальмування лунає пронизливий
сигнал.
Подорож на великі відстані є
можливою, але слід у якомога
стисліші терміни замінити гальмівні
колодки.
Після встановлення нових
гальмівних колодок уникайте
зайвого різкого гальмування
протягом перших кількох поїздок.
Гальмівна рідина9 Попередження
Гальмівна рідина є отруйною та
кородуючою. Уникайте контакту з очима, шкірою, тканинами та
пофарбованими поверхнями.
Рівень гальмівної рідини має бути
на рівні між позначками MIN і MAX .
Якщо рівень цієї рідини нижчий за
позначку MIN, зверніться по
допомогу на станцію технічного
обслуговування.
Рідина для системи гальм і
зчеплення 3 321.
Автомобільний акумулятор
Акумулятор автомобіля не
потребує обслуговування, якщо за
відповідного режиму керування
досягається потрібний рівень
заряду акумулятора. Їзда на короткі

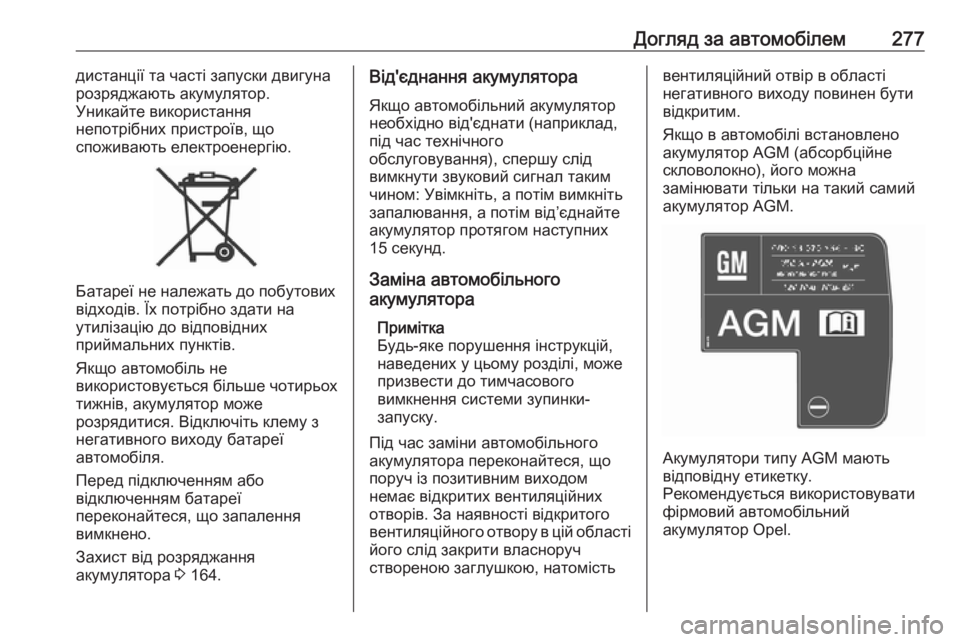

Догляд за автомобілем277дистанції та часті запуски двигуна
розряджають акумулятор.
Уникайте використання
непотрібних пристроїв, що
споживають електроенергію.
Батареї не належать до побутових
відходів. Їх потрібно здати на
утилізацію до відповідних
приймальних пунктів.
Якщо автомобіль не
використовується більше чотирьох тижнів, акумулятор може
розрядитися. Відключіть клему з
негативного виходу батареї
автомобіля.
Перед підключенням або
відключенням батареї
переконайтеся, що запалення
вимкнено.
Захист від розряджання
акумулятора 3 164.
Від'єднання акумулятора
Якщо автомобільний акумулятор
необхідно від'єднати (наприклад,
під час технічного
обслуговування), спершу слід
вимкнути звуковий сигнал таким
чином: Увімкніть, а потім вимкніть
запалювання, а потім від’єднайте
акумулятор протягом наступних
15 секунд.
Заміна автомобільного
акумулятора
Примітка
Будь-яке порушення інструкцій,
наведених у цьому розділі, може
призвести до тимчасового
вимкнення системи зупинки-
запуску.
Під час заміни автомобільного
акумулятора переконайтеся, що
поруч із позитивним виходом
немає відкритих вентиляційних
отворів. За наявності відкритого
вентиляційного отвору в цій області його слід закрити власноруч
створеною заглушкою, натомістьвентиляційний отвір в області
негативного виходу повинен бути
відкритим.
Якщо в автомобілі встановлено
акумулятор AGM (абсорбційне
скловолокно), його можна
замінювати тільки на такий самий
акумулятор AGM.
Акумулятори типу AGM мають
відповідну етикетку.
Рекомендується використовувати
фірмовий автомобільний
акумулятор Opel.

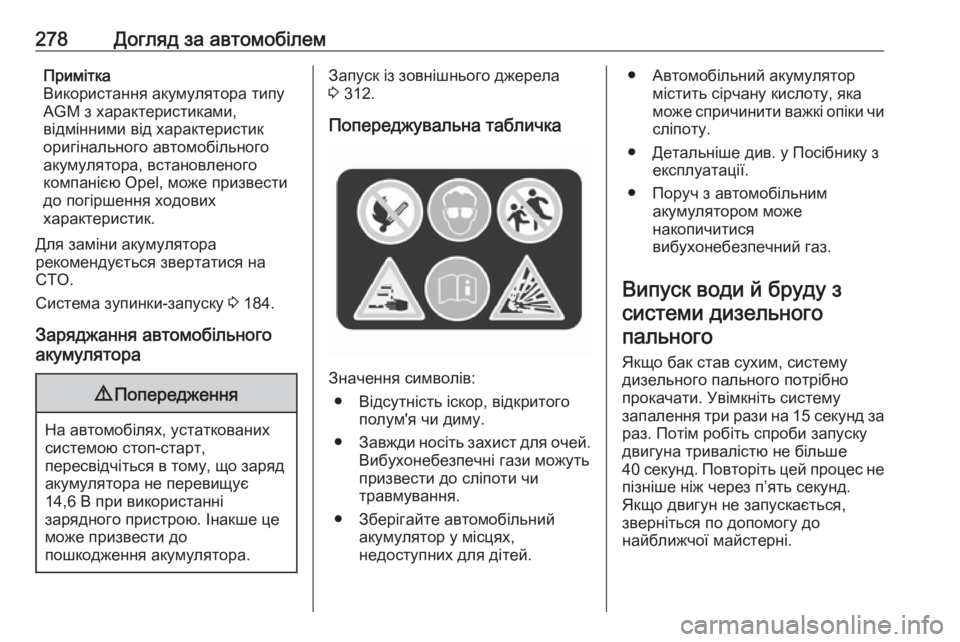

278Догляд за автомобілемПримітка
Використання акумулятора типу
AGM з характеристиками,
відмінними від характеристик
оригінального автомобільного
акумулятора, встановленого
компанією Opel, може призвести
до погіршення ходових
характеристик.
Для заміни акумулятора
рекомендується звертатися на
СТО.
Система зупинки-запуску 3 184.
Заряджання автомобільного
акумулятора9 Попередження
На автомобілях, устаткованих
системою стоп-старт,
пересвідчіться в тому, що заряд акумулятора не перевищує
14,6 В при використанні
зарядного пристрою. Інакше це
може призвести до
пошкодження акумулятора.
Запуск із зовнішнього джерела
3 312.
Попереджувальна табличка
Значення символів: ● Відсутність іскор, відкритого полум'я чи диму.
● Завжди носіть захист для очей.
Вибухонебезпечні гази можуть
призвести до сліпоти чи
травмування.
● Зберігайте автомобільний акумулятор у місцях,
недоступних для дітей.
● Автомобільний акумулятор містить сірчану кислоту, яка
може спричинити важкі опіки чи сліпоту.
● Детальніше див. у Посібнику з експлуатації.
● Поруч з автомобільним акумулятором може
накопичитися
вибухонебезпечний газ.
Випуск води й бруду з системи дизельногопального
Якщо бак став сухим, систему
дизельного пального потрібно
прокачати. Увімкніть систему
запалення три рази на 15 секунд за
раз. Потім робіть спроби запуску
двигуна тривалістю не більше
40 секунд. Повторіть цей процес не пізніше ніж через п’ять секунд.
Якщо двигун не запускається,
зверніться по допомогу до
найближчої майстерні.
