Догляд за автомобілем299
Розпізнавання стану тиску в шинахпозначається контрольним
індикатором w 3 120.
Коли світиться індикатор w, слід
якомога скоріше зупинитися і
накачати шини до
рекомендованого тиску 3 337.
Переконайтеся, що стан
завантаження автомобіля
відповідає вибраному тиску в
шинах. Див. пункт "Стан
завантаження автомобіля" далі у
цьому розділі.
Після підкачування шин показники
тиску в інформаційному центрі
водія зміняться лише після того, як
автомобіль проїде певну відстань.
У цей час w може продовжувати
світитися.
Якщо при низькій температурі
індикатор w засвічується, а через
певний час руху автомобіля згасає,
це може свідчити про те, що тиск у
шинах знижується і невдовзі буде
занизьким. Перевірте тиск у шинах.
Повідомлення систем автомобіля
3 137.
Дозволяється встановлювали
лише колеса з датчиками тиску,
інакше значення тиску не буде
відображатися, а також постійно
світитиметься сигналізатор w.
Запасне колесо чи тимчасове
запасне колесо не оснащене
датчиками тиску. Система
контролю за тиском у шинах не
працює для цих коліс. Загориться
контрольний індикатор w. Для
решти трьох коліс система
залишається робочою.
Використання доступних у
торгівельній мережі наборів для
ремонту шин може зашкодити
функціонуванню системи. Слід
використовувати ремонтні
комплекти, схвалені виробником.
Використання електронних
приладів або знаходження поблизу
пристроїв, які працюють на такихсамих частотах, може призвести до
порушення роботи системи
контролю тиску в шинах.
Після кожної заміни шин датчики
системи контролю тиску в шинах
слід знімати для технічного
обслуговування. Для закрученого
датчика замініть серцевину
клапана і ущільнювальне кільце,
щоб обмежений датчик міг
замінити усю систему клапанів.
Для захисту вентиля від
пошкоджень використовуйте тільки
оригінальні пластикові ковпачки.Обережно
Не використовуйте металеві
ковпачки для вентиля, оскільки
вони можуть спричинити
окислення і пошкодження
вентиля.
Стан завантаження авто
Відрегулюйте тиск повітря в шинах
відповідно до стану завантаження
згідно з даними інформаційної
таблички або в таблиці рівнів тиску в шинах 3 337 і оберіть відповідне

300Догляд за автомобілемзначення на сторінці
Навантаження на шини у меню
Налаштування в центрі інформації
для водія 3 122. Цей параметр
визначає базовий тиск для попереджень про стан тиску в
шинах.
У деяких дисплеях меню
Навантаження на шини
відображається лише за умови, що
автомобіль не рухається, і
ввімкнено стоянкове гальмо. В
автомобілях із автоматичною
трансмісією важіль селектора має
бути в положенні P.Виберіть:
● Light (Світло) - комфортний
режим тиску (завантаження - до 3 осіб).
● Eco (Есо) - економічний режим
тиску (завантаження - до
3 осіб).
● Max (Макс.) для повного
завантаження.
Функція автоматичного
розпізнавання
Після заміни або перестановки
коліс автомобіль повинен стояти на
місці протягом близько 20 хвилин, для того щоб система перейшла в
режим повторного обчислення.
Для проведення повторного
розпізнавання автомобіль має
рухатися близько 10 хвилин зі
швидкістю 40-100 км/год. Не
рекомендується надовго
переходити на іншу швидкість.
Якщо можливо, використовуйте
місцеву або подібну автодорогу,
якою можна їхати без зупинок. Під
час повторного розпізнавання уцентрі інформації водія може
відображатися $ або можуть
змінитися значення тиску.
Якщо під час повторного
розпізнавання виникне проблема, у центрі інформації для водія
з'явиться повідомлення про
помилку, індикатор w перші 60
секунд блиматиме, а потім
світитиметься постійно.
Якщо це станеться, повторіть
процес розпізнавання. Автомобіль
протягом 20 хвилин має стояти на
місці, а потім знову рушити і їздити
протягом водять 10 хвилин, як
описано вище.
Глибина малюнка протектора
Перевіряйте глибину малюнку
протектора регулярно.
Шини потрібно міняти з міркувань
безпеки, якщо глибина малюнку
протектора становить 2-3 мм
(4 мм для зимових шин).

Догляд за автомобілем301З міркувань безпеки експлуатація
шин з глибиною протектора, що
відрізняється більше ніж на 2 мм на
одній осі не рекомендується.
Про знос протектора свідчать
показання відповідного індикатора
(TWI), які вказують на досягнення
протектором мінімально
встановленої законодавством
глибини малюнка (1,6 мм). Їх
положення вказано позначками на
боковій частині.
Якщо спереду є більше
спрацювання ніж ззаду, час від
часу міняйте місцями передні та
задні колеса. Пересвідчіться в
тому, що напрямок руху коліс не
змінився.
Шини старіють, навіть якщо не
використовуються. Ми
рекомендуємо міняти шини кожних
6 років.
Заміна розміру шин та коліс
У разі використання шин, розміряких відрізняється від розміру шин
встановлених на заводі, потрібно
перепрограмувати дані
спідометра, номінальний тиск у
шинах і внести інші зміни в
налаштування автомобіля.
Після заміни шин на шини іншого
розміру замініть ярлики з тиском у
шинах.9 Попередження
Використання невідповідних
шин або коліс може призвести
до ДТП і скасування дозволу на
експлуатацію автомобіля.
Колісні ковпаки
Слід використовувати ковпаки та шини, схвалені виробником для
відповідного автомобіля та ті, що
відповідають всім діючим вимогам
щодо поєднання коліс і шин.
У разі використанння ковпаків і
шин, які не схвалено виробником,
шини повинні мати захисний
профіль ободу.
Ковпаки на колеса не повинні
заважати охолодженню гальм.9 Попередження
Використання невідповідних
шин або ковпаків може
призвести до різкої втрати тиску та, як наслідок, до ДТП.
Автомобілі зі стальними дисками:
Коли використовуються секретні
гайки кріплення коліс, колісні
ковпаки встановлювати не можна.

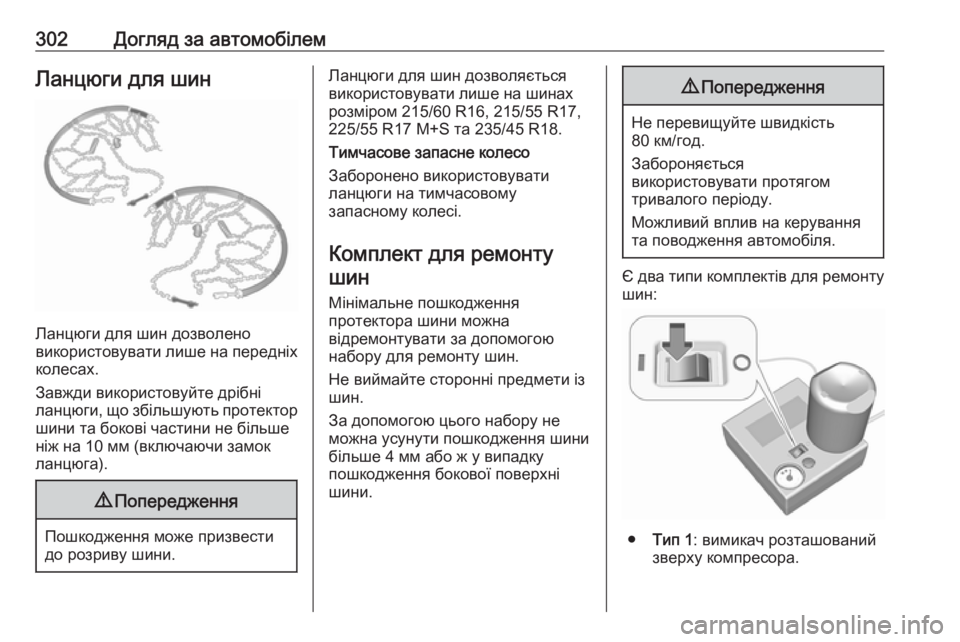

302Догляд за автомобілемЛанцюги для шин
Ланцюги для шин дозволено
використовувати лише на передніх
колесах.
Завжди використовуйте дрібні
ланцюги, що збільшують протектор
шини та бокові частини не більше
ніж на 10 мм (включаючи замок
ланцюга).
9 Попередження
Пошкодження може призвести
до розриву шини.
Ланцюги для шин дозволяється
використовувати лише на шинах
розміром 215/60 R16, 215/55 R17,
225/55 R17 M+S та 235/45 R18.
Тимчасове запасне колесо
Заборонено використовувати
ланцюги на тимчасовому
запасному колесі.
Комплект для ремонту шин
Мінімальне пошкодження
протектора шини можна
відремонтувати за допомогою
набору для ремонту шин.
Не виймайте сторонні предмети із
шин.
За допомогою цього набору не
можна усунути пошкодження шини
більше 4 мм або ж у випадку
пошкодження бокової поверхні
шини.9 Попередження
Не перевищуйте швидкість
80 км/год.
Забороняється
використовувати протягом
тривалого періоду.
Можливий вплив на керування
та поводження автомобіля.
Є два типи комплектів для ремонту
шин:
● Тип 1 : вимикач розташований
зверху компресора.

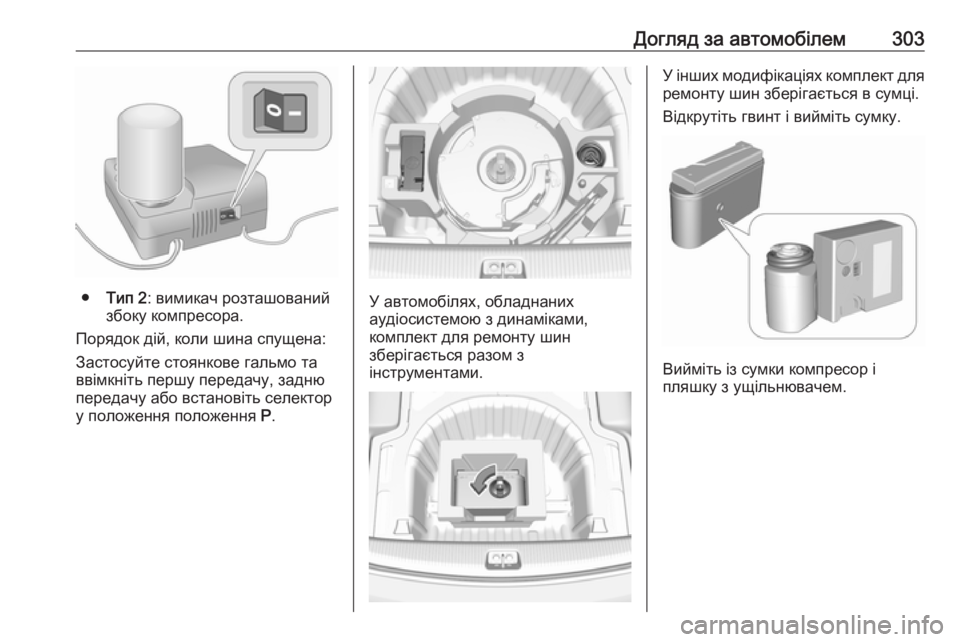

Догляд за автомобілем303
●Тип 2 : вимикач розташований
збоку компресора.
Порядок дій, коли шина спущена:
Застосуйте стоянкове гальмо та
ввімкніть першу передачу, задню
передачу або встановіть селектор
у положення положення P.У автомобілях, обладнаних
аудіосистемою з динаміками,
комплект для ремонту шин
зберігається разом з
інструментами.
У інших модифікаціях комплект для
ремонту шин зберігається в сумці.
Відкрутіть гвинт і вийміть сумку.
Вийміть із сумки компресор і
пляшку з ущільнювачем.

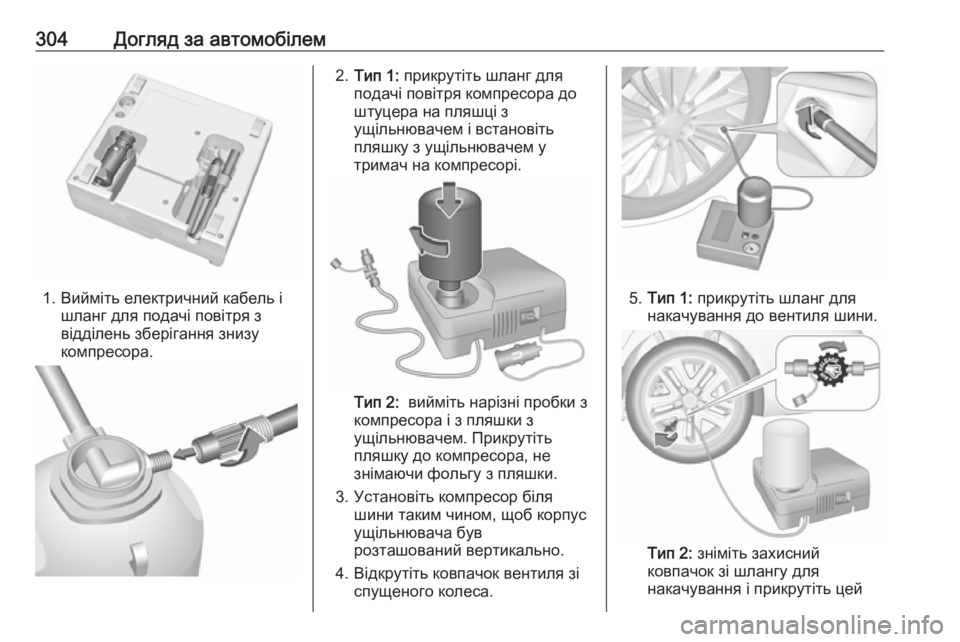

304Догляд за автомобілем
1. Вийміть електричний кабель ішланг для подачі повітря з
відділень зберігання знизу компресора.
2. Тип 1: прикрутіть шланг для
подачі повітря компресора до
штуцера на пляшці з ущільнювачем і встановіть
пляшку з ущільнювачем у
тримач на компресорі.
Тип 2: вийміть нарізні пробки з
компресора і з пляшки з
ущільнювачем. Прикрутіть
пляшку до компресора, не знімаючи фольгу з пляшки.
3. Установіть компресор біля шини таким чином, щоб корпус
ущільнювача був
розташований вертикально.
4. Відкрутіть ковпачок вентиля зі спущеного колеса.
5.Тип 1: прикрутіть шланг для
накачування до вентиля шини.
Тип 2: зніміть захисний
ковпачок зі шлангу для
накачування і прикрутіть цей

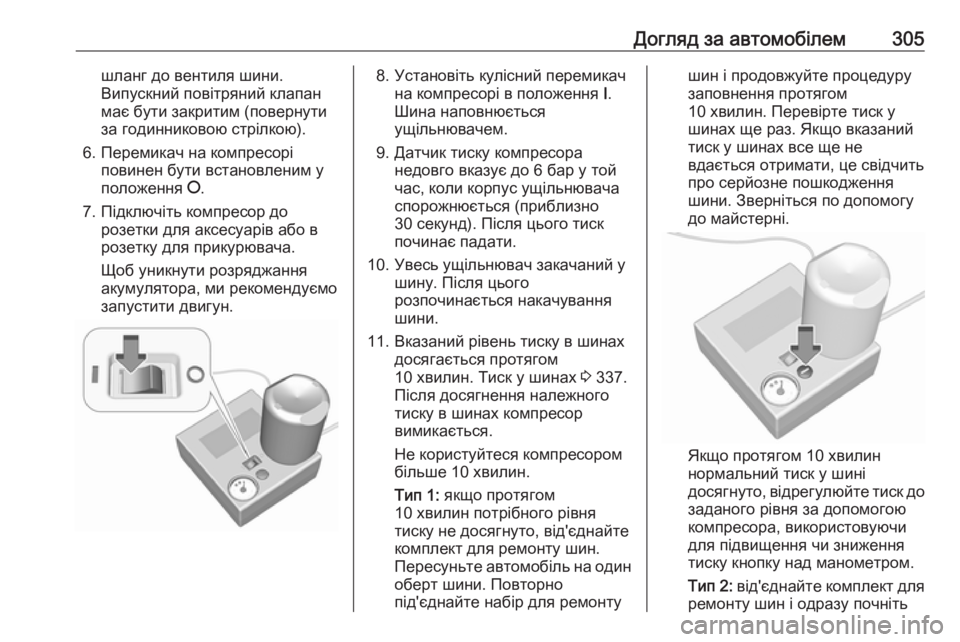

Догляд за автомобілем305шланг до вентиля шини.
Випускний повітряний клапан
має бути закритим (повернути
за годинниковою стрілкою).
6. Перемикач на компресорі повинен бути встановленим у
положення J.
7. Підключіть компресор до розетки для аксесуарів або в
розетку для прикурювача.
Щоб уникнути розряджання
акумулятора, ми рекомендуємо
запустити двигун.8. Установіть кулісний перемикач на компресорі в положення I.
Шина наповнюється
ущільнювачем.
9. Датчик тиску компресора недовго вказує до 6 бар у той
час, коли корпус ущільнювача
спорожнюється (приблизно
30 секунд). Після цього тиск
починає падати.
10. Увесь ущільнювач закачаний у шину. Після цього
розпочинається накачування
шини.
11. Вказаний рівень тиску в шинах досягається протягом
10 хвилин. Тиск у шинах 3 337.
Після досягнення належного
тиску в шинах компресор
вимикається.
Не користуйтеся компресором
більше 10 хвилин.
Тип 1: якщо протягом
10 хвилин потрібного рівня
тиску не досягнуто, від'єднайте
комплект для ремонту шин.
Пересуньте автомобіль на один
оберт шини. Повторно
під'єднайте набір для ремонтушин і продовжуйте процедуру
заповнення протягом
10 хвилин. Перевірте тиск у
шинах ще раз. Якщо вказаний
тиск у шинах все ще не
вдається отримати, це свідчить
про серйозне пошкодження
шини. Зверніться по допомогу
до майстерні.
Якщо протягом 10 хвилин нормальний тиск у шині
досягнуто, відрегулюйте тиск до
заданого рівня за допомогою
компресора, використовуючи
для підвищення чи зниження
тиску кнопку над манометром.
Тип 2: від'єднайте комплект для
ремонту шин і одразу почніть

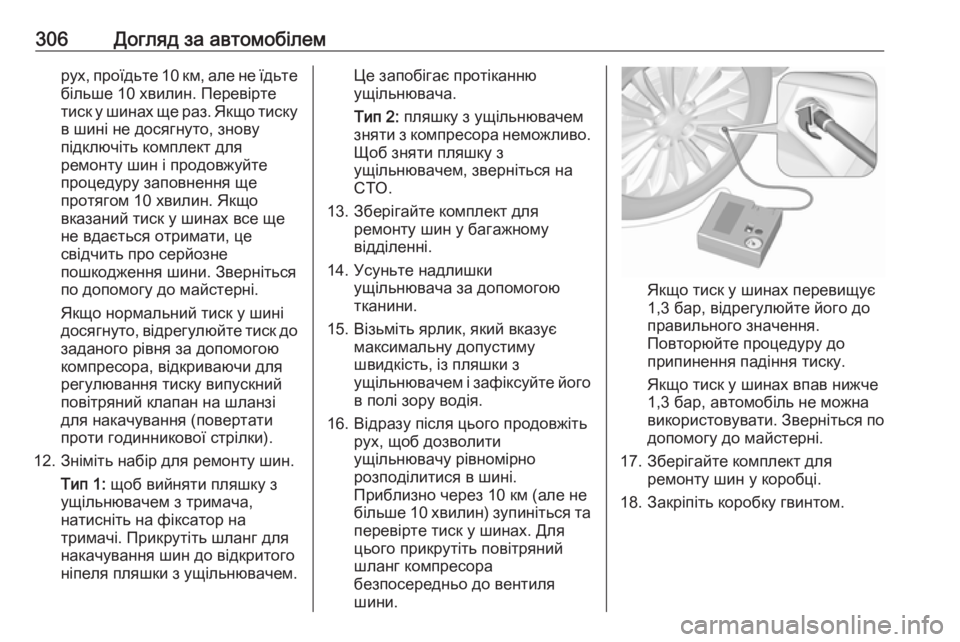

306Догляд за автомобілемрух, проїдьте 10 км, але не їдьте
більше 10 хвилин. Перевірте
тиск у шинах ще раз. Якщо тиску в шині не досягнуто, знову
підключіть комплект для
ремонту шин і продовжуйте
процедуру заповнення ще
протягом 10 хвилин. Якщо
вказаний тиск у шинах все ще
не вдається отримати, це
свідчить про серйозне
пошкодження шини. Зверніться
по допомогу до майстерні.
Якщо нормальний тиск у шині
досягнуто, відрегулюйте тиск до заданого рівня за допомогою
компресора, відкриваючи для
регулювання тиску випускний
повітряний клапан на шланзі
для накачування (повертати
проти годинникової стрілки).
12. Зніміть набір для ремонту шин. Тип 1: щоб вийняти пляшку з
ущільнювачем з тримача,
натисніть на фіксатор на
тримачі. Прикрутіть шланг для
накачування шин до відкритого
ніпеля пляшки з ущільнювачем.Це запобігає протіканню
ущільнювача.
Тип 2: пляшку з ущільнювачем
зняти з компресора неможливо.
Щоб зняти пляшку з
ущільнювачем, зверніться на
СТО.
13. Зберігайте комплект для ремонту шин у багажному
відділенні.
14. Усуньте надлишки ущільнювача за допомогою
тканини.
15. Візьміть ярлик, який вказує максимальну допустиму
швидкість, із пляшки з
ущільнювачем і зафіксуйте його
в полі зору водія.
16. Відразу після цього продовжіть рух, щоб дозволити
ущільнювачу рівномірно
розподілитися в шині.
Приблизно через 10 км (але не
більше 10 хвилин) зупиніться та
перевірте тиск у шинах. Для
цього прикрутіть повітряний
шланг компресора
безпосередньо до вентиля
шини.
Якщо тиск у шинах перевищує
1,3 бар, відрегулюйте його до
правильного значення.
Повторюйте процедуру до
припинення падіння тиску.
Якщо тиск у шинах впав нижче
1,3 бар, автомобіль не можна
використовувати. Зверніться по допомогу до майстерні.
17. Зберігайте комплект для ремонту шин у коробці.
18. Закріпіть коробку гвинтом.

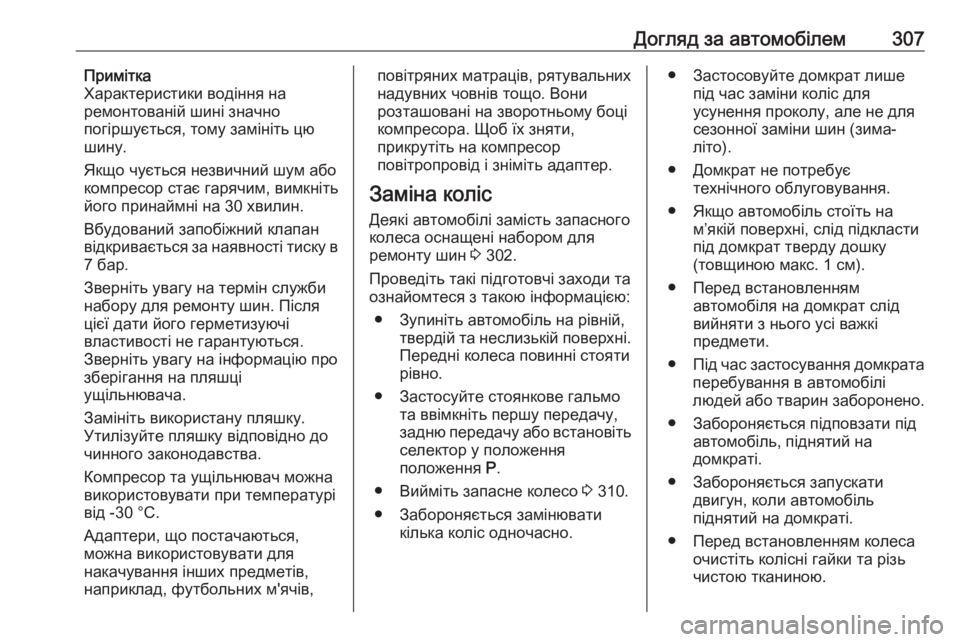

Догляд за автомобілем307Примітка
Характеристики водіння на
ремонтованій шині значно
погіршується, тому замініть цю
шину.
Якщо чується незвичний шум або
компресор стає гарячим, вимкніть
його принаймні на 30 хвилин.
Вбудований запобіжний клапан
відкривається за наявності тиску в 7 бар.
Зверніть увагу на термін служби
набору для ремонту шин. Після
цієї дати його герметизуючі
властивості не гарантуються.
Зверніть увагу на інформацію про
зберігання на пляшці
ущільнювача.
Замініть використану пляшку.
Утилізуйте пляшку відповідно до
чинного законодавства.
Компресор та ущільнювач можна
використовувати при температурі
від -30 °C.
Адаптери, що постачаються,
можна використовувати для
накачування інших предметів,
наприклад, футбольних м'ячів,повітряних матраців, рятувальних
надувних човнів тощо. Вони
розташовані на зворотньому боці
компресора. Щоб їх зняти,
прикрутіть на компресор
повітропровід і зніміть адаптер.
Заміна коліс Деякі автомобілі замість запасного
колеса оснащені набором для
ремонту шин 3 302.
Проведіть такі підготовчі заходи та
ознайомтеся з такою інформацією:
● Зупиніть автомобіль на рівній, твердій та неслизькій поверхні.
Передні колеса повинні стояти
рівно.
● Застосуйте стоянкове гальмо та ввімкніть першу передачу,
задню передачу або встановіть селектор у положення
положення P.
● Вийміть запасне колесо 3 310.
● Забороняється замінювати кілька коліс одночасно.● Застосовуйте домкрат лише
під час заміни коліс для
усунення проколу, але не для
сезонної заміни шин (зима- літо).
● Домкрат не потребує технічного облуговування.
● Якщо автомобіль стоїть на м’якій поверхні, слід підкласти
під домкрат тверду дошку
(товщиною макс. 1 см).
● Перед встановленням автомобіля на домкрат слід
вийняти з нього усі важкі
предмети.
● Під час застосування домкрата
перебування в автомобілі
людей або тварин заборонено.
● Забороняється підповзати під автомобіль, піднятий на
домкраті.
● Забороняється запускати двигун, коли автомобіль
піднятий на домкраті.
● Перед встановленням колеса очистіть колісні гайки та різь
чистою тканиною.

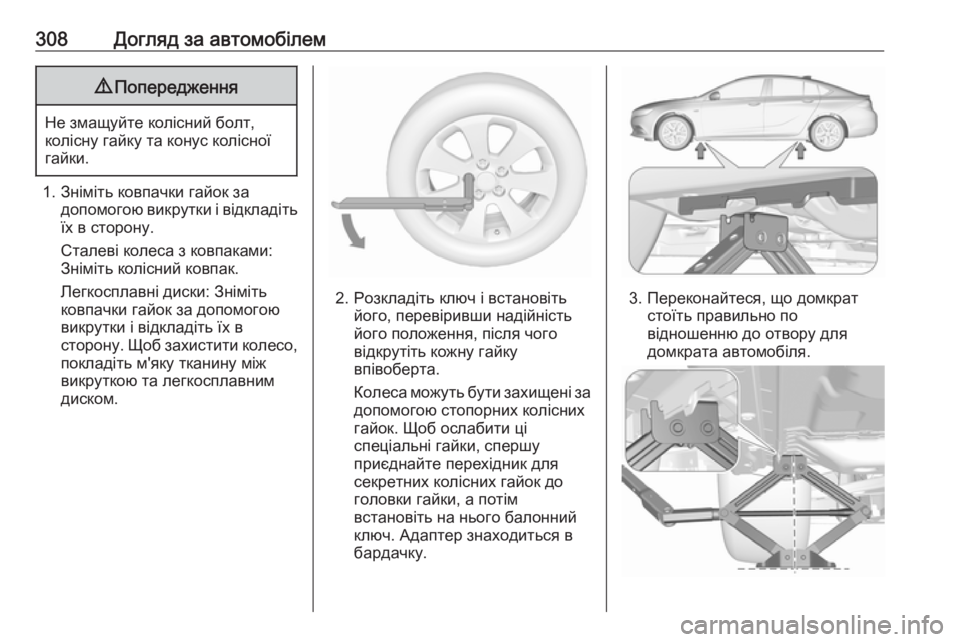

308Догляд за автомобілем9Попередження
Не змащуйте колісний болт,
колісну гайку та конус колісної гайки.
1. Зніміть ковпачки гайок за допомогою викрутки і відкладіть
їх в сторону.
Сталеві колеса з ковпаками:
Зніміть колісний ковпак.
Легкосплавні диски: Зніміть
ковпачки гайок за допомогою
викрутки і відкладіть їх в
сторону. Щоб захистити колесо,
покладіть м'яку тканину між
викруткою та легкосплавним
диском.
2. Розкладіть ключ і встановіть його, перевіривши надійність
його положення, після чого
відкрутіть кожну гайку
впівоберта.
Колеса можуть бути захищені за допомогою стопорних колісних
гайок. Щоб ослабити ці
спеціальні гайки, спершу
приєднайте перехідник для
секретних колісних гайок до
головки гайки, а потім встановіть на нього балонний
ключ. Адаптер знаходиться в
бардачку.3. Переконайтеся, що домкрат стоїть правильно по
відношенню до отвору для
домкрата автомобіля.
