Догляд за автомобілем2894. Вставте патрон лампи таповерніть його за годинниковоюстрілкою.
5. Вставте лівий кінець лампи, зсуньте її вліво, а потім вставте
її правий кінець.
Освітлення номерного знака
Для освітлення номерного знака використовуються світлодіоди, які
не підлягають заміні. У разі
несправності світлодіодних ламп
зверніться для їх заміни на станцію технічного обслуговування.
Внутрішнє освітлення Підсвітка, світильники для
читання
Заміну лампочок потрібно
проводити у майстерні.
Освітлення багажного
відділення
Заміну лампочок потрібно
проводити у майстерні.Освітлення приладової
панелі
Заміну лампочок потрібно
проводити у майстерні.Електрична система
Запобіжники
Дані на запобіжнику, який
планується використати для
заміни, повинен відповідати даним
пошкодженого запобіжника.
В автомобілі є три коробки
запобіжників:
● моторне відділення
● приладова панель
Перед заміною запобіжника
вимкніть відповідний перемикач і
систему запалювання.
Перегорілий запобіжник можна
розпізнати за сплавленим дротом.Обережно
Не замінюйте запобіжник, поки
не буде усунено причина
несправності.
Деякі функції захищені кількома запобіжниками.
Запобіжники можуть бути вставлені
без наявності функції.

290Догляд за автомобілем
Знімач запобіжника
Знімач запобіжника може бути
розташований у коробці
запобіжників у моторному відсіку.Установіть знімач запобіжника на
різні типи запобіжників зверху чи
збоку та витягніть запобіжник.
Блок запобіжників
моторного відділення
Коробка запобіжників знаходиться
праворуч, скраю відділення для
двигуна.
Від'єднайте кришку та зніміть її.

Догляд за автомобілем291№Контур1–2–3ABS4–5–6Багажник7Протитуманна фара8Модуль пам'яті9Обігрівач лобового скла10Поперекова опора сидіння11Акумулятор (пост.струм/
пост.струм)12Заднє вікно з підігрівом13Дзеркало з підігрівом14–15–16Передній склоочисник17Електропривід сидіння
пасажира18Штора№Контур19Електропривід сидіння водія20–21Люк22Задній склоочисник/подушка
безпеки23Адаптивне переднє освітлення24–25–26Модуль керування трансмісією27Запалювання/Панель приладів28–29Камера заднього виду/Венти‐
ляційний отвір30Індикатор несправності/
Причеп31–32Камера33Підігрів передніх сидінь34Підігрів задніх сидінь35Демпфування/Привід на всі
колеса

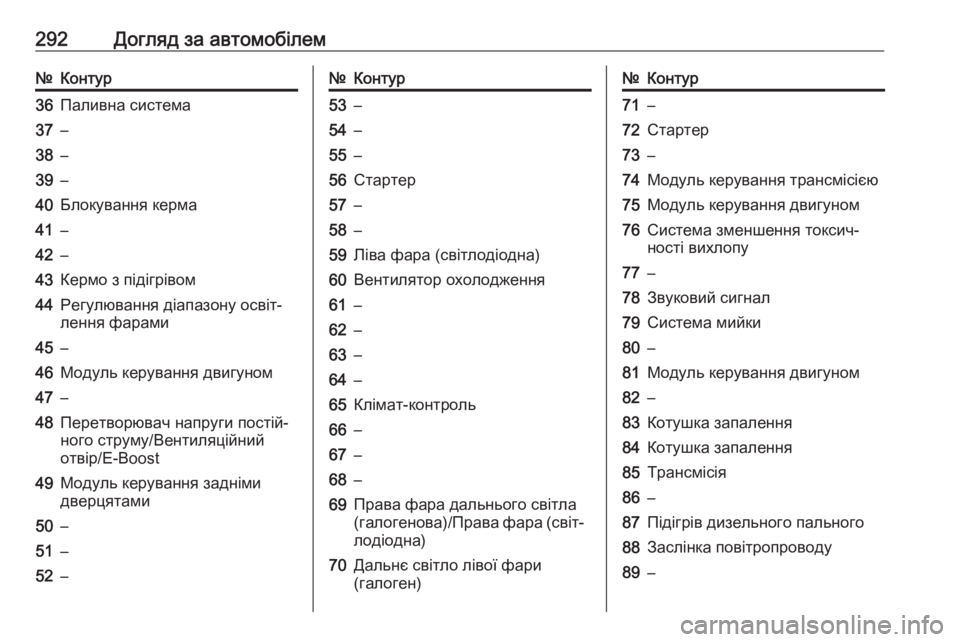

292Догляд за автомобілем№Контур36Паливна система37–38–39–40Блокування керма41–42–43Кермо з підігрівом44Регулювання діапазону освіт‐
лення фарами45–46Модуль керування двигуном47–48Перетворювач напруги постій‐
ного струму/Вентиляційний
отвір/E-Boost49Модуль керування задніми
дверцятами50–51–52–№Контур53–54–55–56Стартер57–58–59Ліва фара (світлодіодна)60Вентилятор охолодження61–62–63–64–65Клімат-контроль66–67–68–69Права фара дальнього світла
(галогенова)/Права фара (світ‐
лодіодна)70Дальнє світло лівої фари
(галоген)№Контур71–72Стартер73–74Модуль керування трансмісією75Модуль керування двигуном76Система зменшення токсич‐
ності вихлопу77–78Звуковий сигнал79Система мийки80–81Модуль керування двигуном82–83Котушка запалення84Котушка запалення85Трансмісія86–87Підігрів дизельного пального88Заслінка повітропроводу89–

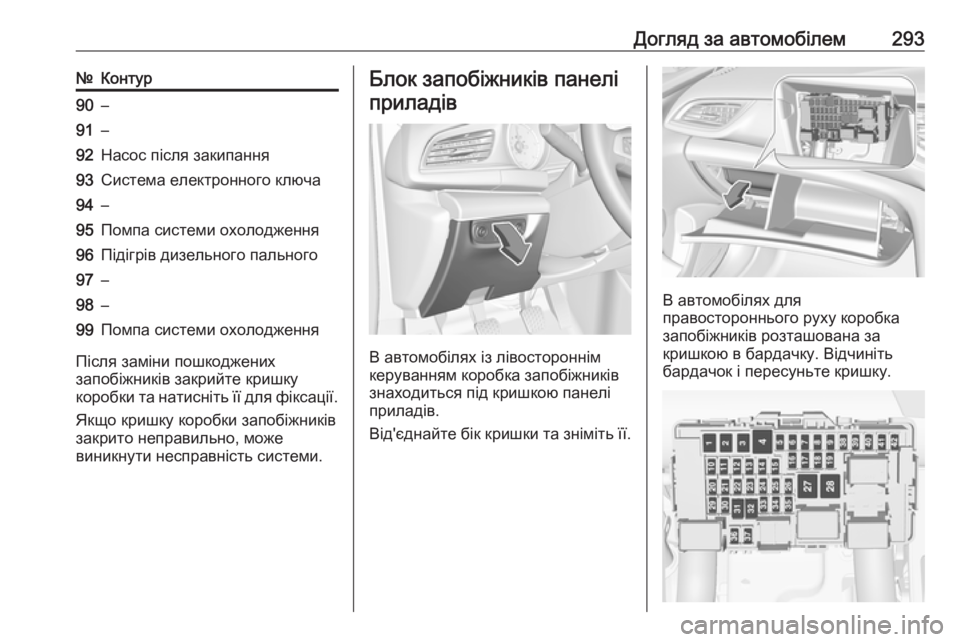

Догляд за автомобілем293№Контур90–91–92Насос після закипання93Система електронного ключа94–95Помпа системи охолодження96Підігрів дизельного пального97–98–99Помпа системи охолодження
Після заміни пошкоджених
запобіжників закрийте кришку
коробки та натисніть її для фіксації.
Якщо кришку коробки запобіжників
закрито неправильно, може
виникнути несправність системи.
Блок запобіжників панелі
приладів
В автомобілях із лівостороннім
керуванням коробка запобіжників
знаходиться під кришкою панелі
приладів.
Від'єднайте бік кришки та зніміть її.
В автомобілях для
правостороннього руху коробка
запобіжників розташована за
кришкою в бардачку. Відчиніть
бардачок і пересуньте кришку.

294Догляд за автомобілем№Контур1Ліве вікно з електропідйом‐
ником2Праве вікно з електропідйом‐
ником3Модуль керування кузовом4Вентилятор системи клімат-
контролю5Модуль керування кузовом6Засоби для причепа7Електропривід складання
заднього сидіння8Модуль керування кузовом9Модуль керування двигуном10Приладова панель на вітро‐
вому склі11Зменшення викидів NO x/Канал
нагрітого повітря12Зменшення викидів NO x/
Датчик вмісту сажі13Модуль UREA14Кермо з підігрівом15Модуль керування трансмісією№Контур16Підсилювач17Аварійний сигнал18Модуль керування кузовом19Модуль UREA20Модуль керування кузовом21Модуль керування кузовом22Модуль керування кузовом23Електричне блокування керма24Подушка безпеки25Діагностичний з'єднувач26Розетка у багажному відділенні27Вентиль EBCM28Засоби поліції29–30–31Засоби керування на кермі32Замок запалення33Клімат-контроль34Центральний шлюзовий
модуль№Контур35Рознім AUX/USB36Безпроводовий зарядний
пристрій37Задній склоочисник38Onstar39Дисплей40Система допомоги під час
паркування41Верхня полиця42Радіо

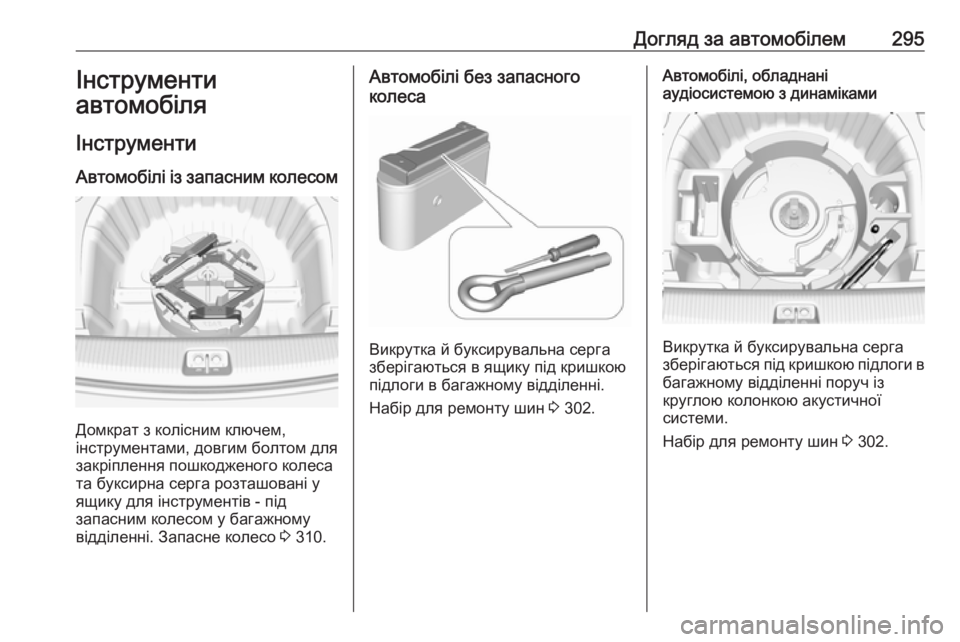

Догляд за автомобілем295Інструменти
автомобіля
Інструменти
Автомобілі із запасним колесом
Домкрат з колісним ключем,
інструментами, довгим болтом для
закріплення пошкодженого колеса
та буксирна серга розташовані у ящику для інструментів - під
запасним колесом у багажному
відділенні. Запасне колесо 3 310.
Автомобілі без запасного
колеса
Викрутка й буксирувальна серга
зберігаються в ящику під кришкою
підлоги в багажному відділенні.
Набір для ремонту шин 3 302.
Автомобілі, обладнані
аудіосистемою з динаміками
Викрутка й буксирувальна серга
зберігаються під кришкою підлоги в
багажному відділенні поруч із
круглою колонкою акустичної
системи.
Набір для ремонту шин 3 302.

296Догляд за автомобілемКолеса та шини
Стан шини, стан колеса
Повільно їздіть краями дороги та
під правильними кутами, якщо
можливо. Водіння над різкими
краями може спричинити
пошкодження шини та колеса. Не
торкайтеся шинами бордюрів під
час паркування.
Регулярно перевіряйте колеса на
предмет пошкодження. Зверніться
по допомогу до майстерні у випадку пошкодження чи незвичного
спрацювання.
Зимові шини
Зимні шини покращують безпеку
водіння за температури нижче
7 °C, тому їх слід встановлювати на всі колеса.
Згідно нормативів, встановлених у певних країнах, у полі зору водія
має бути розташована табличка
швидкості.Як зимові дозволяється
використовувати шини усіх
розмірів 3 337.
Позначення шин
Наприклад, 215/60 R 16 95 H215:ширина шини, мм60:коефіцієнт поперечного
перерізу (відношення висоти
шини до її ширини), %R:тип брекера: РадіальнийRF:тип: RunFlat16:діаметр колеса, дюйми95:індекс навантаження,
наприклад, 95 є
еквівалентом 690 кгH:кодова літера швидкості
Кодова літера швидкості:
Q:до 160 км/годS:до 180 км/годT:до 190 км/годH:до 210 км/годV:до 240 км/годW:до 270 км/год
Вибирайте шини відповідно до максимальної швидкості
автомобіля.
Максимальна швидкість
досягається при спорядженій масі
автомобіля разом із водієм (75 кг) і
125 кг корисного навантаження.
Додаткове обладнання може
знизити максимальну швидкість
автомобіля.
Ходові характеристики 3 331.
Шини зі спрямованим
малюнком протектора
Шини зі спрямованим малюнком
протектора слід встановлювати
так, щоб вони оберталися в
правильному напрямку.
Правильний напрямок обертання
вказується символом (наприклад,
стрілкою) на боковій частині.
Тиск у шинах
Перевіряйте тиск холодних шин, принаймні, кожні 14 днів, а також
перед будь-якою тривалою
поїздкою. Не забувайте про
запасне колесо. Це також
стосується автомобілів із системою контролю тиску в шинах.
Відкрутіть ковпачок вентиля.

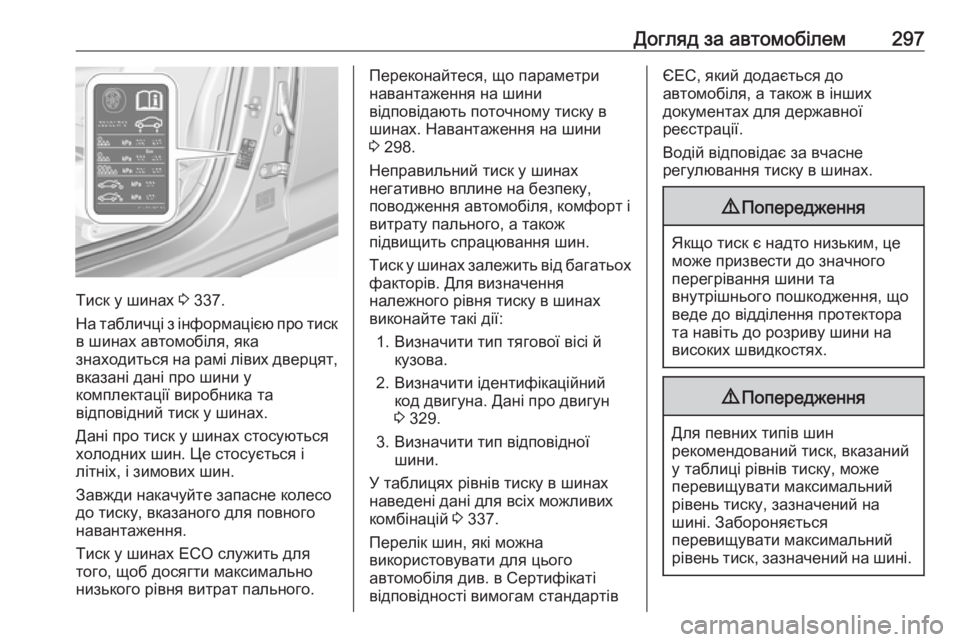

Догляд за автомобілем297
Тиск у шинах 3 337.
На табличці з інформацією про тиск
в шинах автомобіля, яка
знаходиться на рамі лівих дверцят, вказані дані про шини у
комплектації виробника та
відповідний тиск у шинах.
Дані про тиск у шинах стосуються
холодних шин. Це стосується і
літніх, і зимових шин.
Завжди накачуйте запасне колесо
до тиску, вказаного для повного навантаження.
Тиск у шинах ECO служить для
того, щоб досягти максимально
низького рівня витрат пального.
Переконайтеся, що параметри
навантаження на шини
відповідають поточному тиску в
шинах. Навантаження на шини 3 298.
Неправильний тиск у шинах
негативно вплине на безпеку,
поводження автомобіля, комфорт і
витрату пального, а також
підвищить спрацювання шин.
Тиск у шинах залежить від багатьох факторів. Для визначення
належного рівня тиску в шинах
виконайте такі дії:
1. Визначити тип тягової вісі й кузова.
2. Визначити ідентифікаційний код двигуна. Дані про двигун
3 329.
3. Визначити тип відповідної шини.
У таблицях рівнів тиску в шинах
наведені дані для всіх можливих
комбінацій 3 337.
Перелік шин, які можна
використовувати для цього
автомобіля див. в Сертифікаті
відповідності вимогам стандартівЄЕС, який додається до
автомобіля, а також в інших
документах для державної
реєстрації.
Водій відповідає за вчасне
регулювання тиску в шинах.9 Попередження
Якщо тиск є надто низьким, це
може призвести до значного
перегрівання шини та
внутрішнього пошкодження, що
веде до відділення протектора
та навіть до розриву шини на
високих швидкостях.
9 Попередження
Для певних типів шин
рекомендований тиск, вказаний
у таблиці рівнів тиску, може
перевищувати максимальний
рівень тиску, зазначений на
шині. Забороняється
перевищувати максимальний
рівень тиск, зазначений на шині.

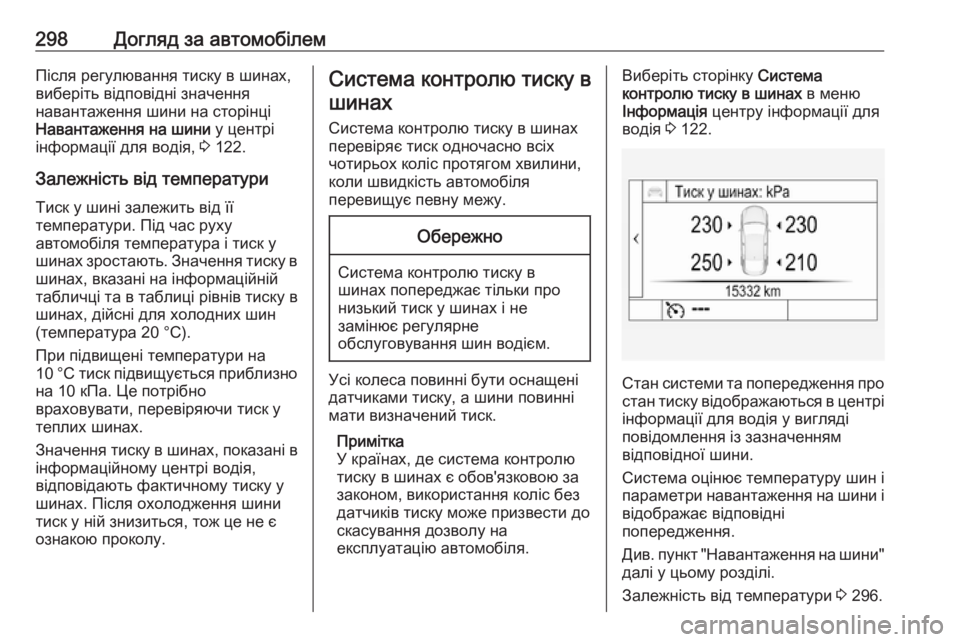

298Догляд за автомобілемПісля регулювання тиску в шинах,
виберіть відповідні значення
навантаження шини на сторінці
Навантаження на шини у центрі
інформації для водія, 3 122.
Залежність від температури Тиск у шині залежить від її
температури. Під час руху
автомобіля температура і тиск у
шинах зростають. Значення тиску в
шинах, вказані на інформаційній
табличці та в таблиці рівнів тиску в
шинах, дійсні для холодних шин
(температура 20 °C).
При підвищені температури на
10 °C тиск підвищується приблизно
на 10 кПа. Це потрібно
враховувати, перевіряючи тиск у теплих шинах.
Значення тиску в шинах, показані в інформаційному центрі водія,
відповідають фактичному тиску у
шинах. Після охолодження шини
тиск у ній знизиться, тож це не є
ознакою проколу.Система контролю тиску в
шинах
Система контролю тиску в шинах
перевіряє тиск одночасно всіх
чотирьох коліс протягом хвилини,
коли швидкість автомобіля
перевищує певну межу.Обережно
Система контролю тиску в
шинах попереджає тільки про
низький тиск у шинах і не
замінює регулярне
обслуговування шин водієм.
Усі колеса повинні бути оснащені
датчиками тиску, а шини повинні
мати визначений тиск.
Примітка
У країнах, де система контролю
тиску в шинах є обов'язковою за
законом, використання коліс без
датчиків тиску може призвести до
скасування дозволу на
експлуатацію автомобіля.
Виберіть сторінку Система
контролю тиску в шинах в меню
Інформація центру інформації для
водія 3 122.
Стан системи та попередження про
стан тиску відображаються в центрі
інформації для водія у вигляді
повідомлення із зазначенням
відповідної шини.
Система оцінює температуру шин і параметри навантаження на шини і
відображає відповідні
попередження.
Див. пункт "Навантаження на шини" далі у цьому розділі.
Залежність від температури 3 296.
