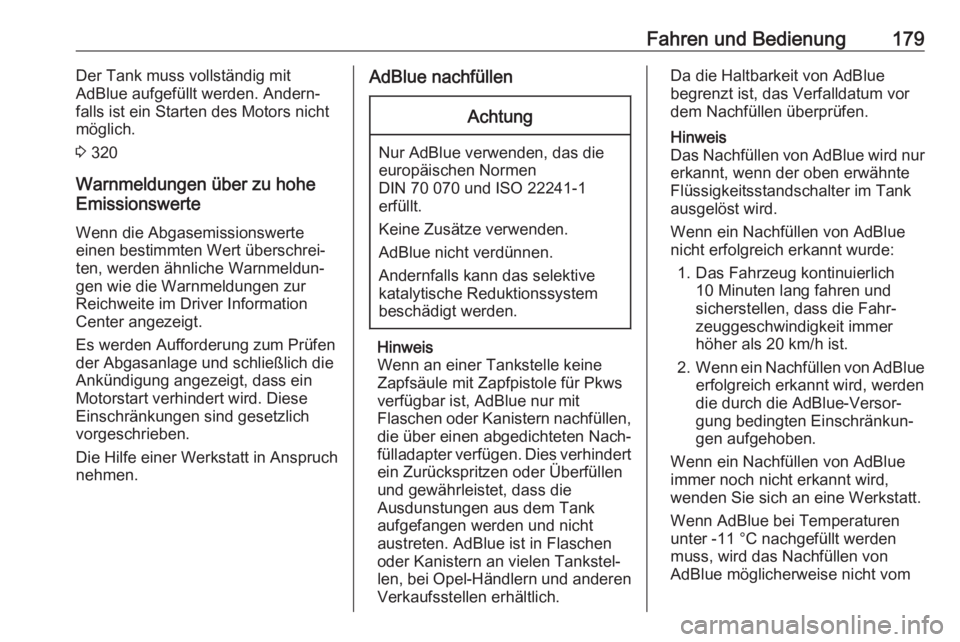

Fahren und Bedienung179Der Tank muss vollständig mit
AdBlue aufgefüllt werden. Andern‐ falls ist ein Starten des Motors nicht
möglich.
3 320
Warnmeldungen über zu hohe
Emissionswerte
Wenn die Abgasemissionswerte
einen bestimmten Wert überschrei‐
ten, werden ähnliche Warnmeldun‐
gen wie die Warnmeldungen zur
Reichweite im Driver Information
Center angezeigt.
Es werden Aufforderung zum Prüfen
der Abgasanlage und schließlich die
Ankündigung angezeigt, dass ein
Motorstart verhindert wird. Diese
Einschränkungen sind gesetzlich
vorgeschrieben.
Die Hilfe einer Werkstatt in Anspruch nehmen.AdBlue nachfüllenAchtung
Nur AdBlue verwenden, das die
europäischen Normen
DIN 70 070 und ISO 22241-1
erfüllt.
Keine Zusätze verwenden.
AdBlue nicht verdünnen.
Andernfalls kann das selektive
katalytische Reduktionssystem
beschädigt werden.
Hinweis
Wenn an einer Tankstelle keine
Zapfsäule mit Zapfpistole für Pkws
verfügbar ist, AdBlue nur mit
Flaschen oder Kanistern nachfüllen,
die über einen abgedichteten Nach‐
fülladapter verfügen. Dies verhindert
ein Zurückspritzen oder Überfüllen
und gewährleistet, dass die
Ausdunstungen aus dem Tank
aufgefangen werden und nicht
austreten. AdBlue ist in Flaschen
oder Kanistern an vielen Tankstel‐
len, bei Opel-Händlern und anderen Verkaufsstellen erhältlich.
Da die Haltbarkeit von AdBlue
begrenzt ist, das Verfalldatum vor
dem Nachfüllen überprüfen.
Hinweis
Das Nachfüllen von AdBlue wird nur erkannt, wenn der oben erwähnte
Flüssigkeitsstandschalter im Tank
ausgelöst wird.
Wenn ein Nachfüllen von AdBlue
nicht erfolgreich erkannt wurde:
1. Das Fahrzeug kontinuierlich 10 Minuten lang fahren und
sicherstellen, dass die Fahr‐
zeuggeschwindigkeit immer
höher als 20 km/h ist.
2. Wenn ein Nachfüllen von AdBlue
erfolgreich erkannt wird, werden
die durch die AdBlue-Versor‐
gung bedingten Einschränkun‐
gen aufgehoben.
Wenn ein Nachfüllen von AdBlue
immer noch nicht erkannt wird,
wenden Sie sich an eine Werkstatt.
Wenn AdBlue bei Temperaturen
unter -11 °C nachgefüllt werden
muss, wird das Nachfüllen von
AdBlue möglicherweise nicht vom

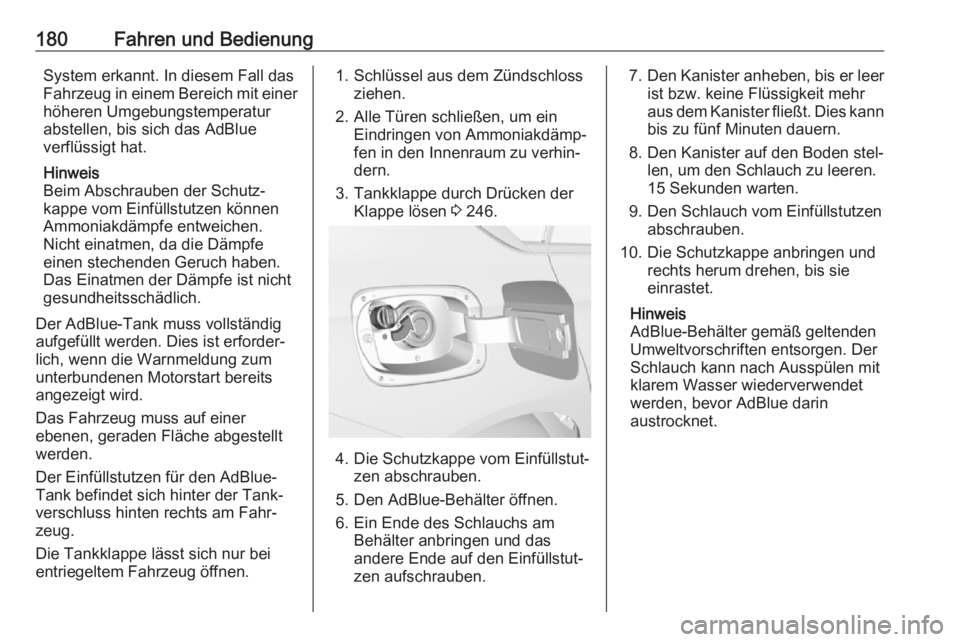

180Fahren und BedienungSystem erkannt. In diesem Fall das
Fahrzeug in einem Bereich mit einer
höheren Umgebungstemperatur
abstellen, bis sich das AdBlue
verflüssigt hat.
Hinweis
Beim Abschrauben der Schutz‐
kappe vom Einfüllstutzen können
Ammoniakdämpfe entweichen.
Nicht einatmen, da die Dämpfe
einen stechenden Geruch haben.
Das Einatmen der Dämpfe ist nicht
gesundheitsschädlich.
Der AdBlue-Tank muss vollständig aufgefüllt werden. Dies ist erforder‐
lich, wenn die Warnmeldung zum
unterbundenen Motorstart bereits
angezeigt wird.
Das Fahrzeug muss auf einer
ebenen, geraden Fläche abgestellt
werden.
Der Einfüllstutzen für den AdBlue-
Tank befindet sich hinter der Tank‐
verschluss hinten rechts am Fahr‐
zeug.
Die Tankklappe lässt sich nur bei
entriegeltem Fahrzeug öffnen.1. Schlüssel aus dem Zündschloss ziehen.
2. Alle Türen schließen, um ein Eindringen von Ammoniakdämp‐
fen in den Innenraum zu verhin‐
dern.
3. Tankklappe durch Drücken der Klappe lösen 3 246.
4. Die Schutzkappe vom Einfüllstut‐
zen abschrauben.
5. Den AdBlue-Behälter öffnen.
6. Ein Ende des Schlauchs am Behälter anbringen und dasandere Ende auf den Einfüllstut‐zen aufschrauben.
7. Den Kanister anheben, bis er leer
ist bzw. keine Flüssigkeit mehr
aus dem Kanister fließt. Dies kann bis zu fünf Minuten dauern.
8. Den Kanister auf den Boden stel‐ len, um den Schlauch zu leeren.
15 Sekunden warten.
9. Den Schlauch vom Einfüllstutzen abschrauben.
10. Die Schutzkappe anbringen und rechts herum drehen, bis sie
einrastet.
Hinweis
AdBlue-Behälter gemäß geltenden
Umweltvorschriften entsorgen. Der
Schlauch kann nach Ausspülen mit
klarem Wasser wiederverwendet
werden, bevor AdBlue darin
austrocknet.

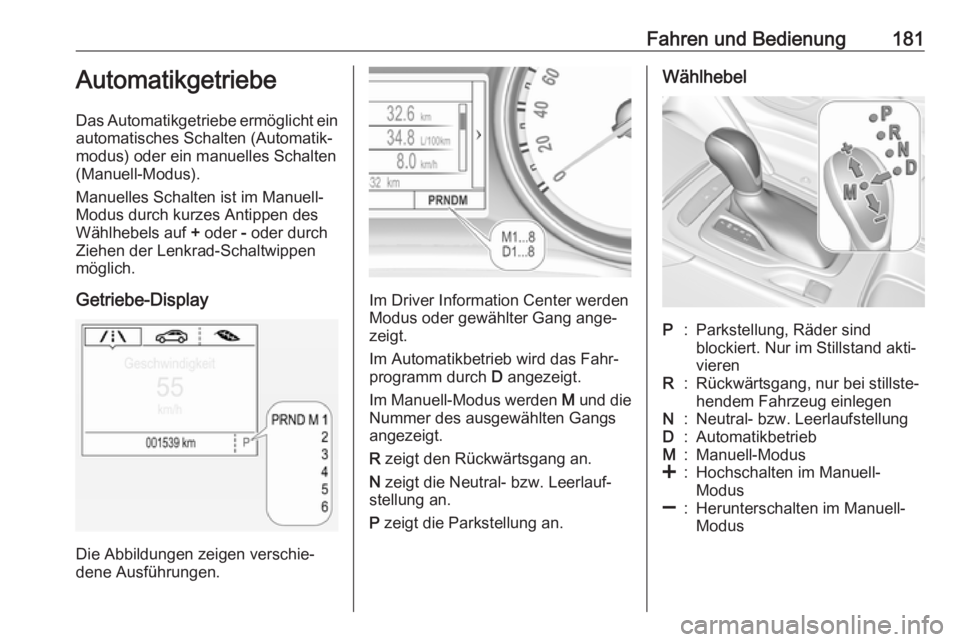

Fahren und Bedienung181Automatikgetriebe
Das Automatikgetriebe ermöglicht ein
automatisches Schalten (Automatik‐
modus) oder ein manuelles Schalten
(Manuell-Modus).
Manuelles Schalten ist im Manuell-
Modus durch kurzes Antippen des
Wählhebels auf + oder - oder durch
Ziehen der Lenkrad-Schaltwippen
möglich.
Getriebe-Display
Die Abbildungen zeigen verschie‐
dene Ausführungen.
Im Driver Information Center werden
Modus oder gewählter Gang ange‐
zeigt.
Im Automatikbetrieb wird das Fahr‐
programm durch D angezeigt.
Im Manuell-Modus werden M und die
Nummer des ausgewählten Gangs
angezeigt.
R zeigt den Rückwärtsgang an.
N zeigt die Neutral- bzw. Leerlauf‐
stellung an.
P zeigt die Parkstellung an.
WählhebelP:Parkstellung, Räder sind
blockiert. Nur im Stillstand akti‐
vierenR:Rückwärtsgang, nur bei stillste‐
hendem Fahrzeug einlegenN:Neutral- bzw. LeerlaufstellungD:AutomatikbetriebM:Manuell-Modus<:Hochschalten im Manuell-
Modus]:Herunterschalten im Manuell-
Modus

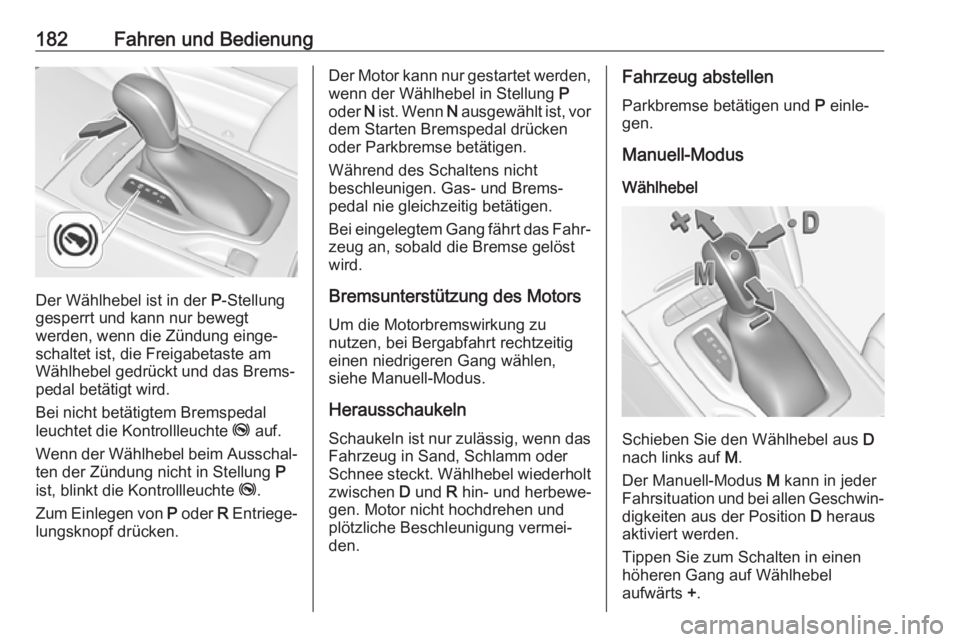

182Fahren und Bedienung
Der Wählhebel ist in der P-Stellung
gesperrt und kann nur bewegt
werden, wenn die Zündung einge‐
schaltet ist, die Freigabetaste am
Wählhebel gedrückt und das Brems‐ pedal betätigt wird.
Bei nicht betätigtem Bremspedal
leuchtet die Kontrollleuchte j auf.
Wenn der Wählhebel beim Ausschal‐
ten der Zündung nicht in Stellung P
ist, blinkt die Kontrollleuchte j.
Zum Einlegen von P oder R Entriege‐
lungsknopf drücken.
Der Motor kann nur gestartet werden,
wenn der Wählhebel in Stellung P
oder N ist. Wenn N ausgewählt ist, vor
dem Starten Bremspedal drücken
oder Parkbremse betätigen.
Während des Schaltens nicht
beschleunigen. Gas- und Brems‐
pedal nie gleichzeitig betätigen.
Bei eingelegtem Gang fährt das Fahr‐ zeug an, sobald die Bremse gelöst
wird.
Bremsunterstützung des Motors
Um die Motorbremswirkung zu
nutzen, bei Bergabfahrt rechtzeitig einen niedrigeren Gang wählen,
siehe Manuell-Modus.
Herausschaukeln Schaukeln ist nur zulässig, wenn das
Fahrzeug in Sand, Schlamm oder
Schnee steckt. Wählhebel wiederholt
zwischen D und R hin- und herbewe‐
gen. Motor nicht hochdrehen und
plötzliche Beschleunigung vermei‐
den.Fahrzeug abstellen
Parkbremse betätigen und P einle‐
gen.
Manuell-Modus
Wählhebel
Schieben Sie den Wählhebel aus D
nach links auf M.
Der Manuell-Modus M kann in jeder
Fahrsituation und bei allen Geschwin‐ digkeiten aus der Position D heraus
aktiviert werden.
Tippen Sie zum Schalten in einen
höheren Gang auf Wählhebel
aufwärts +.

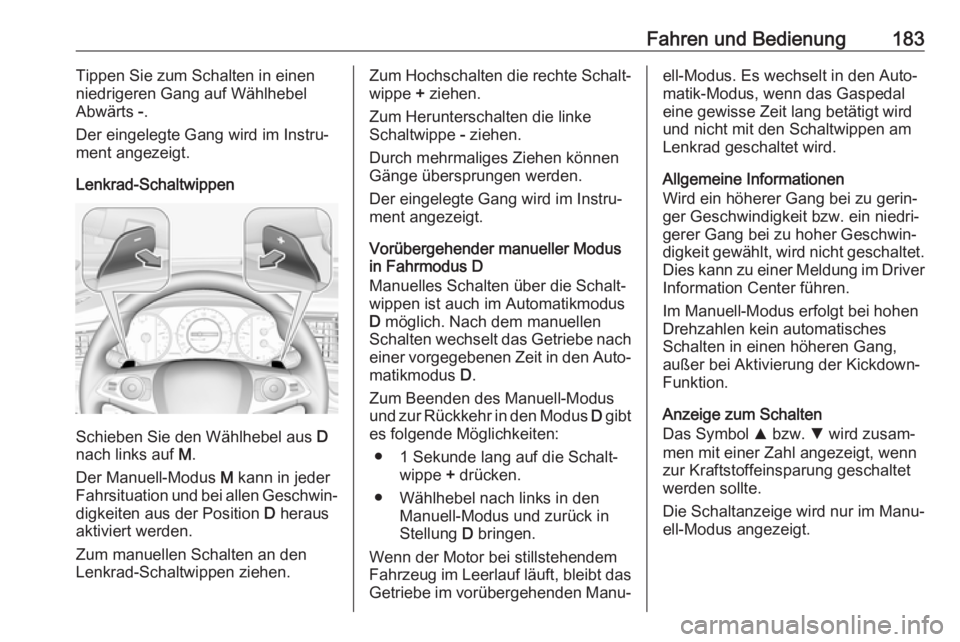

Fahren und Bedienung183Tippen Sie zum Schalten in einen
niedrigeren Gang auf Wählhebel
Abwärts -.
Der eingelegte Gang wird im Instru‐
ment angezeigt.
Lenkrad-Schaltwippen
Schieben Sie den Wählhebel aus D
nach links auf M.
Der Manuell-Modus M kann in jeder
Fahrsituation und bei allen Geschwin‐ digkeiten aus der Position D heraus
aktiviert werden.
Zum manuellen Schalten an den
Lenkrad-Schaltwippen ziehen.
Zum Hochschalten die rechte Schalt‐
wippe + ziehen.
Zum Herunterschalten die linke
Schaltwippe - ziehen.
Durch mehrmaliges Ziehen können
Gänge übersprungen werden.
Der eingelegte Gang wird im Instru‐
ment angezeigt.
Vorübergehender manueller Modus
in Fahrmodus D
Manuelles Schalten über die Schalt‐
wippen ist auch im Automatikmodus
D möglich. Nach dem manuellen
Schalten wechselt das Getriebe nach einer vorgegebenen Zeit in den Auto‐
matikmodus D.
Zum Beenden des Manuell-Modus
und zur Rückkehr in den Modus D gibt
es folgende Möglichkeiten:
● 1 Sekunde lang auf die Schalt‐ wippe + drücken.
● Wählhebel nach links in den Manuell-Modus und zurück inStellung D bringen.
Wenn der Motor bei stillstehendem Fahrzeug im Leerlauf läuft, bleibt das Getriebe im vorübergehenden Manu‐ell-Modus. Es wechselt in den Auto‐
matik-Modus, wenn das Gaspedal
eine gewisse Zeit lang betätigt wird
und nicht mit den Schaltwippen am
Lenkrad geschaltet wird.
Allgemeine Informationen
Wird ein höherer Gang bei zu gerin‐
ger Geschwindigkeit bzw. ein niedri‐
gerer Gang bei zu hoher Geschwin‐
digkeit gewählt, wird nicht geschaltet. Dies kann zu einer Meldung im Driver Information Center führen.
Im Manuell-Modus erfolgt bei hohen Drehzahlen kein automatisches
Schalten in einen höheren Gang,
außer bei Aktivierung der Kickdown-
Funktion.
Anzeige zum Schalten
Das Symbol R bzw. S wird zusam‐
men mit einer Zahl angezeigt, wenn
zur Kraftstoffeinsparung geschaltet
werden sollte.
Die Schaltanzeige wird nur im Manu‐ ell-Modus angezeigt.

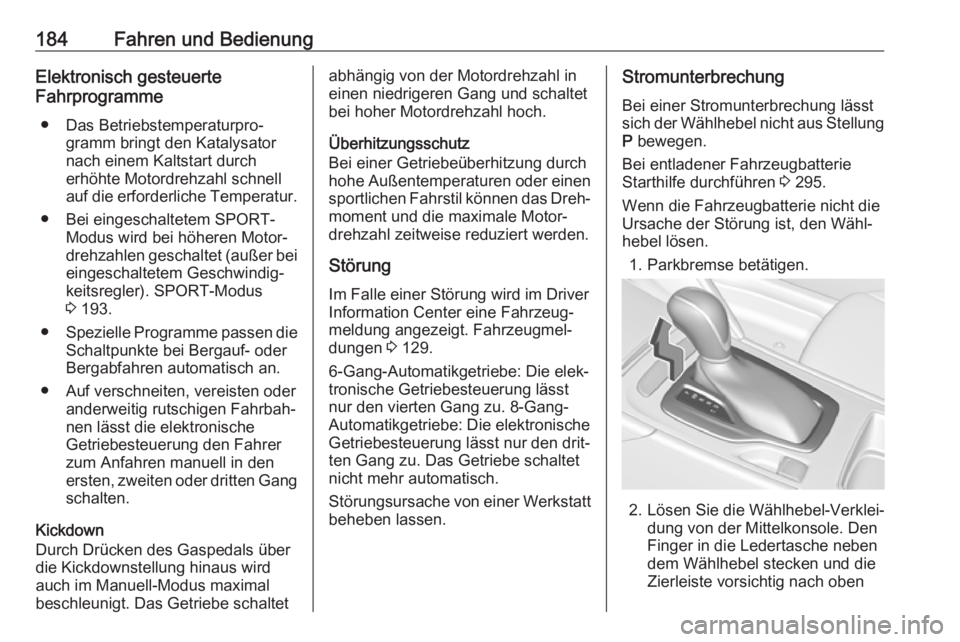

184Fahren und BedienungElektronisch gesteuerte
Fahrprogramme
● Das Betriebstemperaturpro‐ gramm bringt den Katalysator
nach einem Kaltstart durch
erhöhte Motordrehzahl schnell
auf die erforderliche Temperatur.
● Bei eingeschaltetem SPORT- Modus wird bei höheren Motor‐
drehzahlen geschaltet (außer bei eingeschaltetem Geschwindig‐
keitsregler). SPORT-Modus
3 193.
● Spezielle Programme passen die
Schaltpunkte bei Bergauf- oder
Bergabfahren automatisch an.
● Auf verschneiten, vereisten oder anderweitig rutschigen Fahrbah‐
nen lässt die elektronische
Getriebesteuerung den Fahrer
zum Anfahren manuell in den
ersten, zweiten oder dritten Gang schalten.
Kickdown
Durch Drücken des Gaspedals über
die Kickdownstellung hinaus wird auch im Manuell-Modus maximal
beschleunigt. Das Getriebe schaltetabhängig von der Motordrehzahl in
einen niedrigeren Gang und schaltet
bei hoher Motordrehzahl hoch.
Überhitzungsschutz
Bei einer Getriebeüberhitzung durch
hohe Außentemperaturen oder einen
sportlichen Fahrstil können das Dreh‐
moment und die maximale Motor‐
drehzahl zeitweise reduziert werden.
StörungIm Falle einer Störung wird im Driver
Information Center eine Fahrzeug‐
meldung angezeigt. Fahrzeugmel‐
dungen 3 129.
6-Gang-Automatikgetriebe: Die elek‐
tronische Getriebesteuerung lässt
nur den vierten Gang zu. 8-Gang-
Automatikgetriebe: Die elektronische
Getriebesteuerung lässt nur den drit‐
ten Gang zu. Das Getriebe schaltet
nicht mehr automatisch.
Störungsursache von einer Werkstatt
beheben lassen.Stromunterbrechung
Bei einer Stromunterbrechung lässt
sich der Wählhebel nicht aus Stellung P bewegen.
Bei entladener Fahrzeugbatterie Starthilfe durchführen 3 295.
Wenn die Fahrzeugbatterie nicht die Ursache der Störung ist, den Wähl‐
hebel lösen.
1. Parkbremse betätigen.
2. Lösen Sie die Wählhebel-Verklei‐ dung von der Mittelkonsole. Den
Finger in die Ledertasche neben
dem Wählhebel stecken und die
Zierleiste vorsichtig nach oben

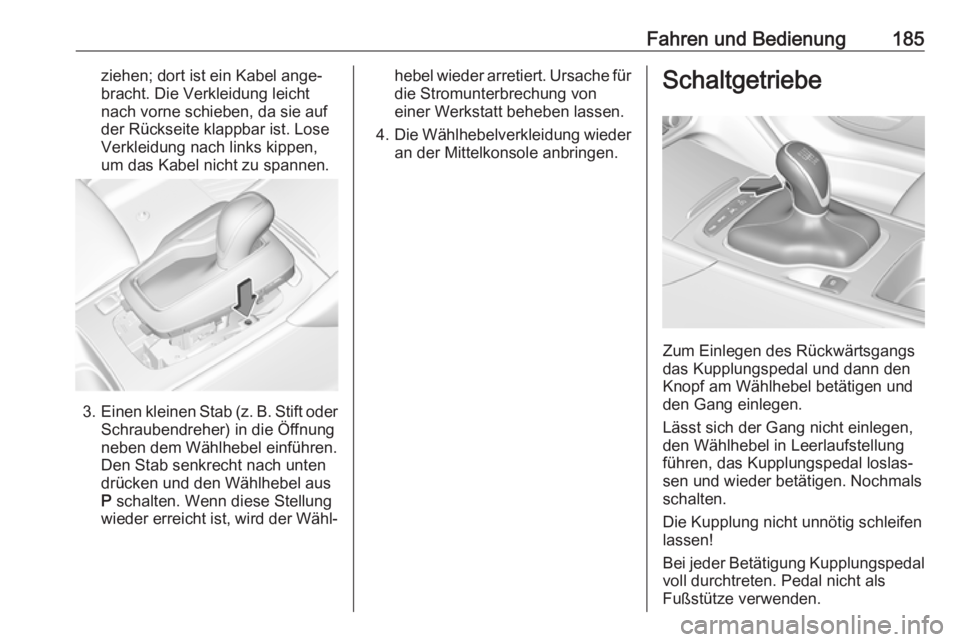

Fahren und Bedienung185ziehen; dort ist ein Kabel ange‐
bracht. Die Verkleidung leicht
nach vorne schieben, da sie auf
der Rückseite klappbar ist. Lose
Verkleidung nach links kippen,
um das Kabel nicht zu spannen.
3. Einen kleinen Stab (z. B. Stift oder
Schraubendreher) in die Öffnung
neben dem Wählhebel einführen.
Den Stab senkrecht nach unten
drücken und den Wählhebel aus
P schalten. Wenn diese Stellung
wieder erreicht ist, wird der Wähl‐
hebel wieder arretiert. Ursache für die Stromunterbrechung von
einer Werkstatt beheben lassen.
4. Die Wählhebelverkleidung wieder
an der Mittelkonsole anbringen.Schaltgetriebe
Zum Einlegen des Rückwärtsgangs
das Kupplungspedal und dann den
Knopf am Wählhebel betätigen und
den Gang einlegen.
Lässt sich der Gang nicht einlegen,
den Wählhebel in Leerlaufstellung
führen, das Kupplungspedal loslas‐
sen und wieder betätigen. Nochmals
schalten.
Die Kupplung nicht unnötig schleifen
lassen!
Bei jeder Betätigung Kupplungspedal
voll durchtreten. Pedal nicht als
Fußstütze verwenden.

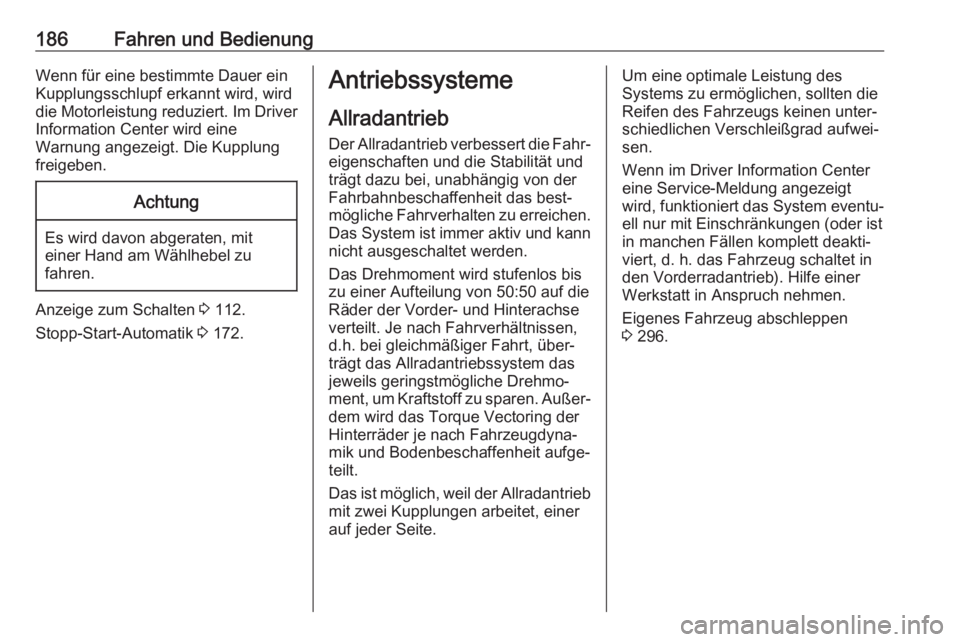

186Fahren und BedienungWenn für eine bestimmte Dauer ein
Kupplungsschlupf erkannt wird, wird
die Motorleistung reduziert. Im Driver Information Center wird eine
Warnung angezeigt. Die Kupplung freigeben.Achtung
Es wird davon abgeraten, miteiner Hand am Wählhebel zu
fahren.
Anzeige zum Schalten 3 112.
Stopp-Start-Automatik 3 172.
Antriebssysteme
Allradantrieb
Der Allradantrieb verbessert die Fahr‐
eigenschaften und die Stabilität und
trägt dazu bei, unabhängig von der
Fahrbahnbeschaffenheit das best‐
mögliche Fahrverhalten zu erreichen. Das System ist immer aktiv und kannnicht ausgeschaltet werden.
Das Drehmoment wird stufenlos bis
zu einer Aufteilung von 50:50 auf die
Räder der Vorder- und Hinterachse
verteilt. Je nach Fahrverhältnissen,
d.h. bei gleichmäßiger Fahrt, über‐
trägt das Allradantriebssystem das
jeweils geringstmögliche Drehmo‐
ment, um Kraftstoff zu sparen. Außer‐
dem wird das Torque Vectoring der
Hinterräder je nach Fahrzeugdyna‐
mik und Bodenbeschaffenheit aufge‐
teilt.
Das ist möglich, weil der Allradantrieb mit zwei Kupplungen arbeitet, einer
auf jeder Seite.Um eine optimale Leistung des
Systems zu ermöglichen, sollten die
Reifen des Fahrzeugs keinen unter‐
schiedlichen Verschleißgrad aufwei‐
sen.
Wenn im Driver Information Center
eine Service-Meldung angezeigt
wird, funktioniert das System eventu‐
ell nur mit Einschränkungen (oder ist
in manchen Fällen komplett deakti‐
viert, d. h. das Fahrzeug schaltet in
den Vorderradantrieb). Hilfe einer
Werkstatt in Anspruch nehmen.
Eigenes Fahrzeug abschleppen
3 296.

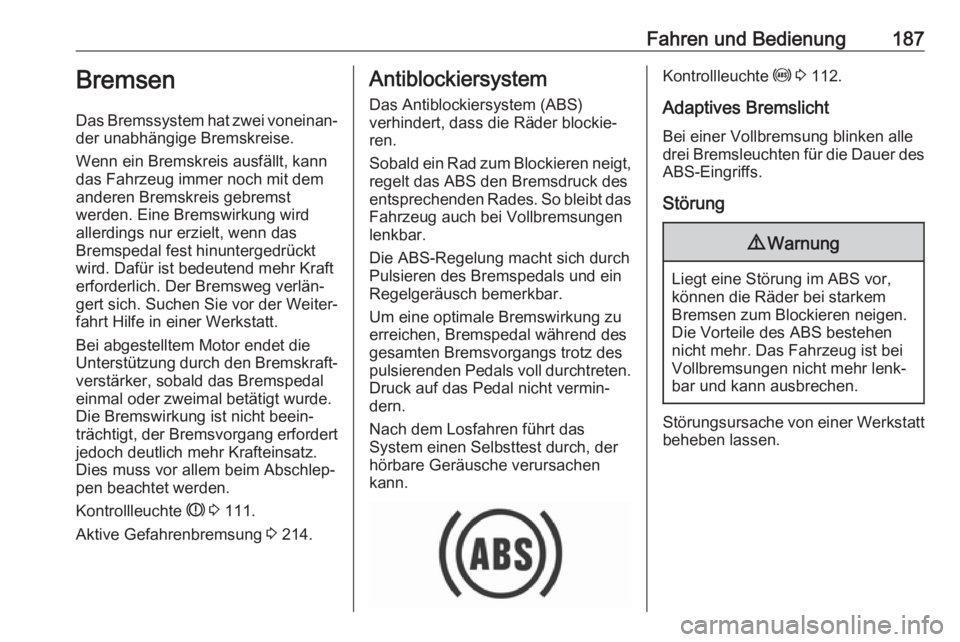

Fahren und Bedienung187Bremsen
Das Bremssystem hat zwei voneinan‐
der unabhängige Bremskreise.
Wenn ein Bremskreis ausfällt, kann
das Fahrzeug immer noch mit dem
anderen Bremskreis gebremst
werden. Eine Bremswirkung wird
allerdings nur erzielt, wenn das
Bremspedal fest hinuntergedrückt wird. Dafür ist bedeutend mehr Kraft
erforderlich. Der Bremsweg verlän‐
gert sich. Suchen Sie vor der Weiter‐
fahrt Hilfe in einer Werkstatt.
Bei abgestelltem Motor endet die
Unterstützung durch den Bremskraft‐
verstärker, sobald das Bremspedal
einmal oder zweimal betätigt wurde.
Die Bremswirkung ist nicht beein‐
trächtigt, der Bremsvorgang erfordert
jedoch deutlich mehr Krafteinsatz.
Dies muss vor allem beim Abschlep‐
pen beachtet werden.
Kontrollleuchte R 3 111.
Aktive Gefahrenbremsung 3 214.Antiblockiersystem
Das Antiblockiersystem (ABS)
verhindert, dass die Räder blockie‐
ren.
Sobald ein Rad zum Blockieren neigt,
regelt das ABS den Bremsdruck des
entsprechenden Rades. So bleibt das Fahrzeug auch bei Vollbremsungen
lenkbar.
Die ABS-Regelung macht sich durch
Pulsieren des Bremspedals und ein
Regelgeräusch bemerkbar.
Um eine optimale Bremswirkung zu
erreichen, Bremspedal während des
gesamten Bremsvorgangs trotz des
pulsierenden Pedals voll durchtreten.
Druck auf das Pedal nicht vermin‐
dern.
Nach dem Losfahren führt das
System einen Selbsttest durch, der
hörbare Geräusche verursachen
kann.Kontrollleuchte u 3 112.
Adaptives Bremslicht
Bei einer Vollbremsung blinken alle
drei Bremsleuchten für die Dauer des
ABS-Eingriffs.
Störung9 Warnung
Liegt eine Störung im ABS vor,
können die Räder bei starkem
Bremsen zum Blockieren neigen.
Die Vorteile des ABS bestehen
nicht mehr. Das Fahrzeug ist bei
Vollbremsungen nicht mehr lenk‐
bar und kann ausbrechen.
Störungsursache von einer Werkstatt
beheben lassen.

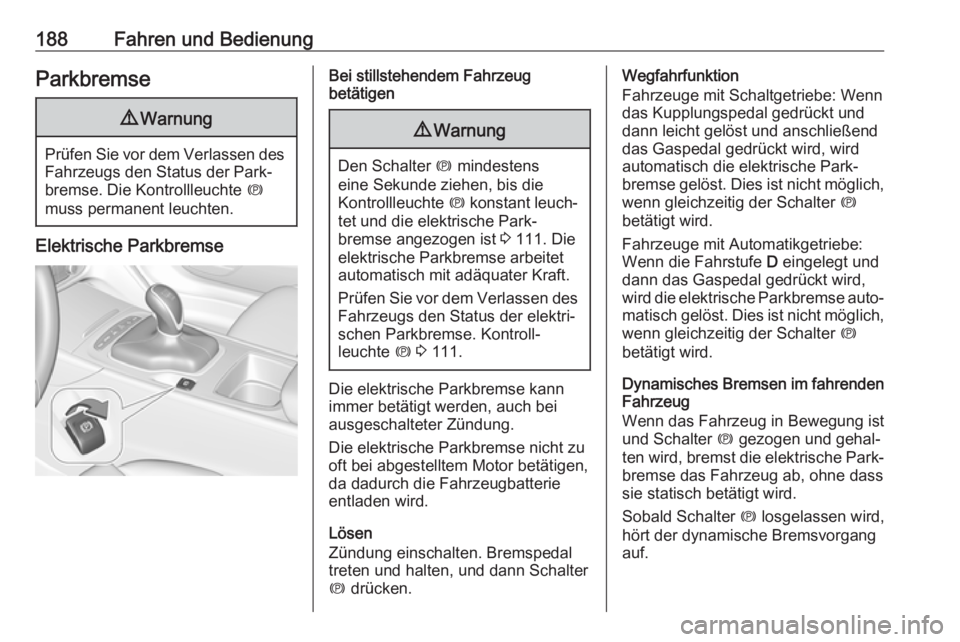

188Fahren und BedienungParkbremse9Warnung
Prüfen Sie vor dem Verlassen des
Fahrzeugs den Status der Park‐
bremse. Die Kontrollleuchte m
muss permanent leuchten.
Elektrische Parkbremse
Bei stillstehendem Fahrzeug
betätigen9 Warnung
Den Schalter m mindestens
eine Sekunde ziehen, bis die
Kontrollleuchte m konstant leuch‐
tet und die elektrische Park‐
bremse angezogen ist 3 111. Die
elektrische Parkbremse arbeitet
automatisch mit adäquater Kraft.
Prüfen Sie vor dem Verlassen des
Fahrzeugs den Status der elektri‐
schen Parkbremse. Kontroll‐
leuchte m 3 111.
Die elektrische Parkbremse kann
immer betätigt werden, auch bei
ausgeschalteter Zündung.
Die elektrische Parkbremse nicht zu
oft bei abgestelltem Motor betätigen,
da dadurch die Fahrzeugbatterie
entladen wird.
Lösen
Zündung einschalten. Bremspedal
treten und halten, und dann Schalter
m drücken.
Wegfahrfunktion
Fahrzeuge mit Schaltgetriebe: Wenn das Kupplungspedal gedrückt und
dann leicht gelöst und anschließend
das Gaspedal gedrückt wird, wird
automatisch die elektrische Park‐
bremse gelöst. Dies ist nicht möglich,
wenn gleichzeitig der Schalter m
betätigt wird.
Fahrzeuge mit Automatikgetriebe:
Wenn die Fahrstufe D eingelegt und
dann das Gaspedal gedrückt wird,
wird die elektrische Parkbremse auto‐
matisch gelöst. Dies ist nicht möglich,
wenn gleichzeitig der Schalter m
betätigt wird.
Dynamisches Bremsen im fahrenden
Fahrzeug
Wenn das Fahrzeug in Bewegung ist
und Schalter m gezogen und gehal‐
ten wird, bremst die elektrische Park‐ bremse das Fahrzeug ab, ohne dass
sie statisch betätigt wird.
Sobald Schalter m losgelassen wird,
hört der dynamische Bremsvorgang
auf.
