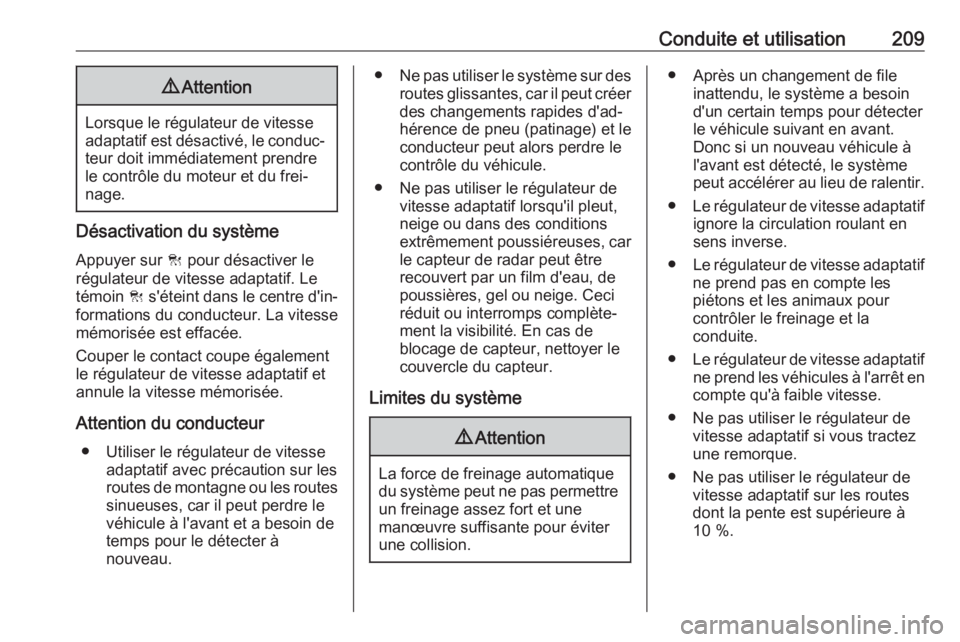

Conduite et utilisation2099Attention
Lorsque le régulateur de vitesse
adaptatif est désactivé, le conduc‐
teur doit immédiatement prendre
le contrôle du moteur et du frei‐
nage.
Désactivation du système
Appuyer sur C pour désactiver le
régulateur de vitesse adaptatif. Le
témoin C s'éteint dans le centre d'in‐
formations du conducteur. La vitesse
mémorisée est effacée.
Couper le contact coupe également
le régulateur de vitesse adaptatif et
annule la vitesse mémorisée.
Attention du conducteur ● Utiliser le régulateur de vitesse adaptatif avec précaution sur les
routes de montagne ou les routes
sinueuses, car il peut perdre le
véhicule à l'avant et a besoin de
temps pour le détecter à
nouveau.
● Ne pas utiliser le système sur des
routes glissantes, car il peut créer
des changements rapides d'ad‐
hérence de pneu (patinage) et le
conducteur peut alors perdre le
contrôle du véhicule.
● Ne pas utiliser le régulateur de vitesse adaptatif lorsqu'il pleut,
neige ou dans des conditions
extrêmement poussiéreuses, car
le capteur de radar peut être
recouvert par un film d'eau, de
poussières, gel ou neige. Ceci
réduit ou interromps complète‐ ment la visibilité. En cas de
blocage de capteur, nettoyer le
couvercle du capteur.
Limites du système9 Attention
La force de freinage automatique
du système peut ne pas permettre un freinage assez fort et une
manœuvre suffisante pour éviter
une collision.
● Après un changement de file inattendu, le système a besoin
d'un certain temps pour détecter
le véhicule suivant en avant.
Donc si un nouveau véhicule à
l'avant est détecté, le système
peut accélérer au lieu de ralentir.
● Le régulateur de vitesse adaptatif
ignore la circulation roulant en
sens inverse.
● Le régulateur de vitesse adaptatif
ne prend pas en compte les
piétons et les animaux pour
contrôler le freinage et la
conduite.
● Le régulateur de vitesse adaptatif
ne prend les véhicules à l'arrêt en
compte qu'à faible vitesse.
● Ne pas utiliser le régulateur de vitesse adaptatif si vous tractez
une remorque.
● Ne pas utiliser le régulateur de vitesse adaptatif sur les routes
dont la pente est supérieure à
10 %.

210Conduite et utilisationVirages
Le régulateur de vitesse adaptatif
calcule une voie estimée, basée sur
la force centrifuge. Cette voie estimée
considère la caractéristique de virage réelle, mais ne peut pas considérer
un changement de virage futur. Le
système peut perdre le véhicule à
l'avant ou considérer un véhicule qui
n'est pas dans la voie actuelle. Ceci
peut se réduire lors de l'entrée ou la
sortie d'un virage ou si le virage
devient plus prononcé ou moins
prononcé. La caméra applique un
certain degré de correction en fonc‐
tion des marquages détectables. Le
témoin A s'éteint, si plus aucun
véhicule n'est détecté devant.
Si la force centrifuge est trop impor‐
tante dans le virage, le système
ralenti légèrement le véhicule. Ce
niveau de freinage n'est pas conçu
pour éviter le patinage en sortie de
virage. Le conducteur est responsa‐
ble de la réduction de la vitesse sélec‐
tionnée avant d'entrer le virage et en
général pour adapter la vitesse au
type de route et aux limitations de
vitesse existantes.
Autoroutes
Sur autoroutes, adapter la vitesse
réglée à la situation et au temps. Il
faut toujours tenir compte que le régu‐ lateur de vitesse adaptatif a un champ
de vision limité, un niveau de freinage limité et un certain temps de réaction
pour vérifier si un véhicule est sur la
voie de circulation ou pas. En outre,
le régulateur de vitesse adaptatif a
été conçu pour freiner le plus tard
possible afin de vous laisser le temps
de changer de voie avant le freinage
automatique. Le régulateur de vitesse adaptatif peut ne pas être capable de
freiner le véhicule à temps pour éviter une collision avec un véhicule beau‐
coup plus lent ou après un change‐
ment de file. Ceci est tout particuliè‐
rement vrai lorsque le véhicule est
conduit à une vitesse élevée ou si la
visibilité est réduite en raison des
conditions climatiques.
Lors de l'entrée ou de la sortie d'une
autoroute, le régulateur de vitesse
adaptatif peut perdre le véhicule se
trouvant à l'avant et accélérer à la
vitesse réglée. Pour cette raison,
diminuer la vitesse réglée avant de
quitter ou de prendre l'autoroute.
Changements de file de véhicule
Si un autre véhicule entre dans la
même voie de circulation, le régula‐
teur de vitesse adaptatif considérera
le véhicule lorsqu'il est complètement
sur votre voie. Être prêt à agir et
enfoncer la pédale de frein, si un frei‐ nage plus rapide est nécessaire.

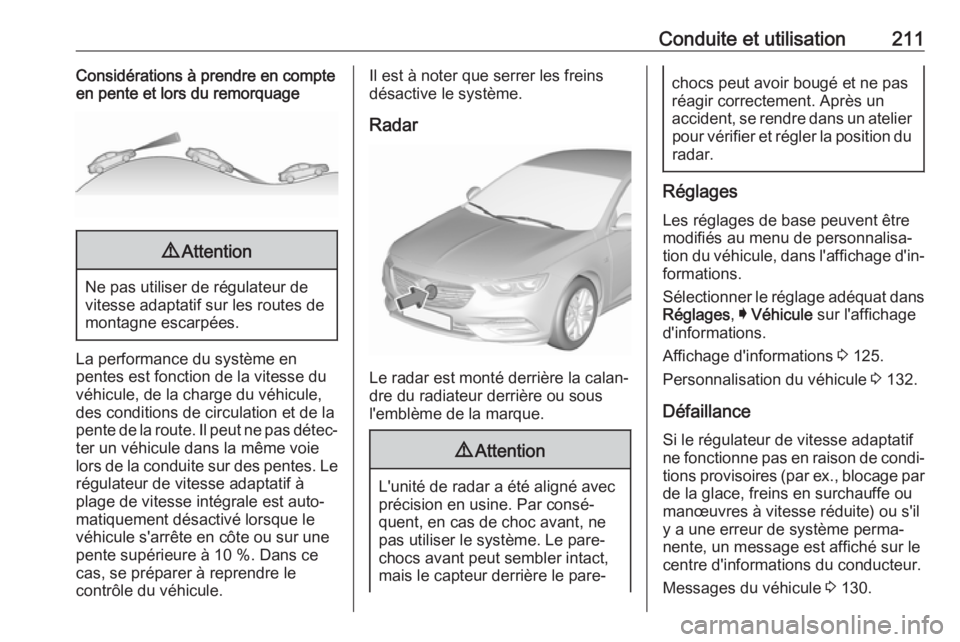

Conduite et utilisation211Considérations à prendre en compte
en pente et lors du remorquage9 Attention
Ne pas utiliser de régulateur de
vitesse adaptatif sur les routes de
montagne escarpées.
La performance du système en
pentes est fonction de la vitesse du
véhicule, de la charge du véhicule,
des conditions de circulation et de la
pente de la route. Il peut ne pas détec‐
ter un véhicule dans la même voie
lors de la conduite sur des pentes. Le régulateur de vitesse adaptatif àplage de vitesse intégrale est auto‐
matiquement désactivé lorsque le
véhicule s'arrête en côte ou sur une
pente supérieure à 10 %. Dans ce
cas, se préparer à reprendre le
contrôle du véhicule.
Il est à noter que serrer les freins
désactive le système.
Radar
Le radar est monté derrière la calan‐
dre du radiateur derrière ou sous
l'emblème de la marque.
9 Attention
L'unité de radar a été aligné avec
précision en usine. Par consé‐
quent, en cas de choc avant, ne
pas utiliser le système. Le pare-
chocs avant peut sembler intact,
mais le capteur derrière le pare-
chocs peut avoir bougé et ne pas
réagir correctement. Après un
accident, se rendre dans un atelier pour vérifier et régler la position duradar.
Réglages
Les réglages de base peuvent être
modifiés au menu de personnalisa‐
tion du véhicule, dans l'affichage d'in‐
formations.
Sélectionner le réglage adéquat dans Réglages , I Véhicule sur l'affichage
d'informations.
Affichage d'informations 3 125.
Personnalisation du véhicule 3 132.
Défaillance Si le régulateur de vitesse adaptatif
ne fonctionne pas en raison de condi‐
tions provisoires (par ex., blocage par de la glace, freins en surchauffe ou
manœuvres à vitesse réduite) ou s'il
y a une erreur de système perma‐
nente, un message est affiché sur le
centre d'informations du conducteur.
Messages du véhicule 3 130.

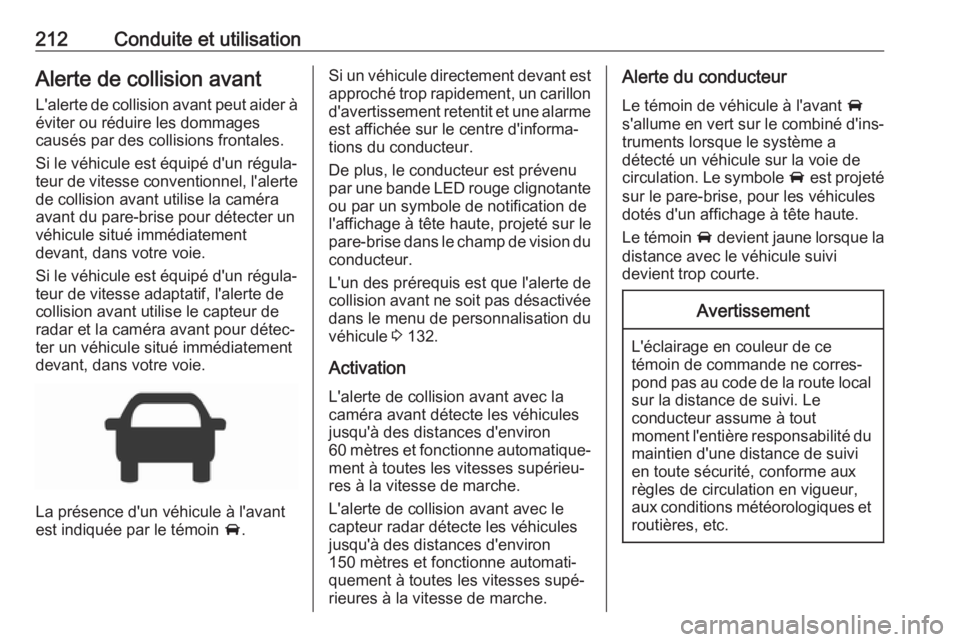

212Conduite et utilisationAlerte de collision avant
L'alerte de collision avant peut aider à
éviter ou réduire les dommages
causés par des collisions frontales.
Si le véhicule est équipé d'un régula‐
teur de vitesse conventionnel, l'alerte de collision avant utilise la caméra
avant du pare-brise pour détecter un
véhicule situé immédiatement
devant, dans votre voie.
Si le véhicule est équipé d'un régula‐
teur de vitesse adaptatif, l'alerte de
collision avant utilise le capteur de
radar et la caméra avant pour détec‐
ter un véhicule situé immédiatement
devant, dans votre voie.
La présence d'un véhicule à l'avant
est indiquée par le témoin A.
Si un véhicule directement devant est
approché trop rapidement, un carillon
d'avertissement retentit et une alarme
est affichée sur le centre d'informa‐
tions du conducteur.
De plus, le conducteur est prévenu
par une bande LED rouge clignotante ou par un symbole de notification de
l'affichage à tête haute, projeté sur le
pare-brise dans le champ de vision du conducteur.
L'un des prérequis est que l'alerte de
collision avant ne soit pas désactivée
dans le menu de personnalisation du
véhicule 3 132.
Activation
L'alerte de collision avant avec la
caméra avant détecte les véhicules
jusqu'à des distances d'environ
60 mètres et fonctionne automatique‐ ment à toutes les vitesses supérieu‐
res à la vitesse de marche.
L'alerte de collision avant avec le
capteur radar détecte les véhicules
jusqu'à des distances d'environ
150 mètres et fonctionne automati‐
quement à toutes les vitesses supé‐
rieures à la vitesse de marche.Alerte du conducteur
Le témoin de véhicule à l'avant A
s'allume en vert sur le combiné d'ins‐ truments lorsque le système a
détecté un véhicule sur la voie de
circulation. Le symbole A est projeté
sur le pare-brise, pour les véhicules
dotés d'un affichage à tête haute.
Le témoin A devient jaune lorsque la
distance avec le véhicule suivi
devient trop courte.Avertissement
L'éclairage en couleur de ce
témoin de commande ne corres‐ pond pas au code de la route local
sur la distance de suivi. Le
conducteur assume à tout
moment l'entière responsabilité du maintien d'une distance de suivi
en toute sécurité, conforme aux
règles de circulation en vigueur, aux conditions météorologiques et
routières, etc.

Conduite et utilisation213

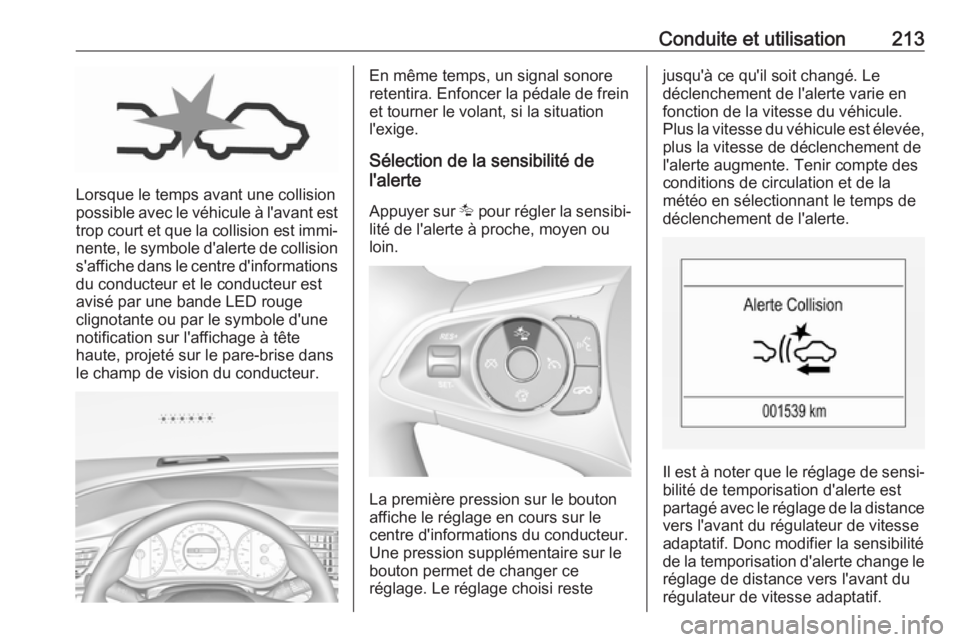

Lorsque le temps avant une collision
possible avec le véhicule à l'avant est
trop court et que la collision est immi‐ nente, le symbole d'alerte de collision
s'affiche dans le centre d'informations du conducteur et le conducteur est
avisé par une bande LED rouge
clignotante ou par le symbole d'une
notification sur l'affichage à tête
haute, projeté sur le pare-brise dans
le champ de vision du conducteur.
En même temps, un signal sonore
retentira. Enfoncer la pédale de frein
et tourner le volant, si la situation
l'exige.
Sélection de la sensibilité de
l'alerte
Appuyer sur K pour régler la sensibi‐
lité de l'alerte à proche, moyen ou
loin.
La première pression sur le bouton
affiche le réglage en cours sur le centre d'informations du conducteur.
Une pression supplémentaire sur le
bouton permet de changer ce
réglage. Le réglage choisi reste
jusqu'à ce qu'il soit changé. Le
déclenchement de l'alerte varie en
fonction de la vitesse du véhicule.
Plus la vitesse du véhicule est élevée, plus la vitesse de déclenchement de
l'alerte augmente. Tenir compte des
conditions de circulation et de la
météo en sélectionnant le temps de déclenchement de l'alerte.
Il est à noter que le réglage de sensi‐ bilité de temporisation d'alerte est
partagé avec le réglage de la distance
vers l'avant du régulateur de vitesse
adaptatif. Donc modifier la sensibilité
de la temporisation d'alerte change le réglage de distance vers l'avant du
régulateur de vitesse adaptatif.

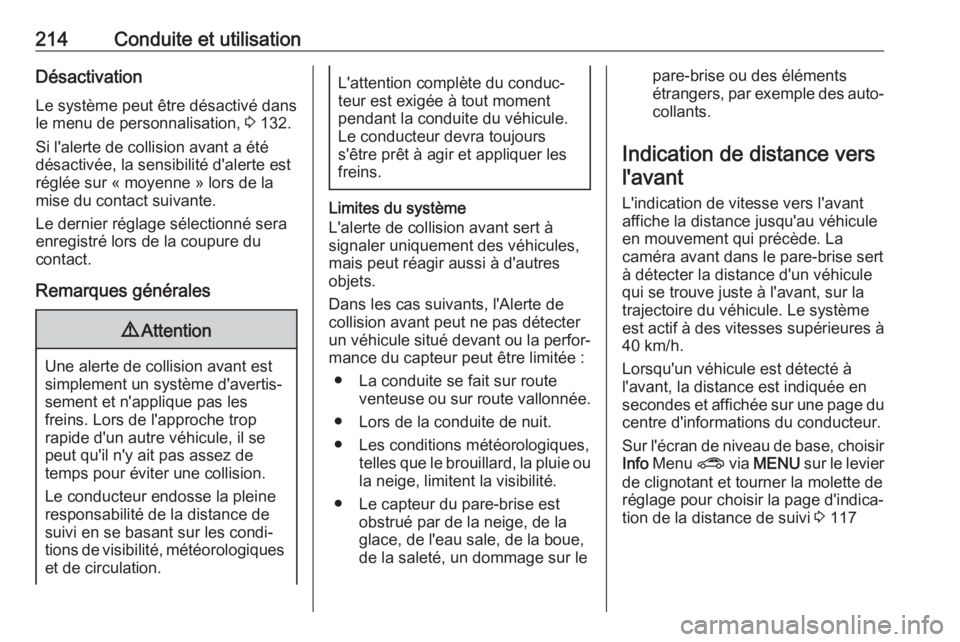

214Conduite et utilisationDésactivation
Le système peut être désactivé dans le menu de personnalisation, 3 132.
Si l'alerte de collision avant a été
désactivée, la sensibilité d'alerte est
réglée sur « moyenne » lors de la
mise du contact suivante.
Le dernier réglage sélectionné sera
enregistré lors de la coupure du
contact.
Remarques générales9 Attention
Une alerte de collision avant est
simplement un système d'avertis‐
sement et n'applique pas les
freins. Lors de l'approche trop
rapide d'un autre véhicule, il se
peut qu'il n'y ait pas assez de
temps pour éviter une collision.
Le conducteur endosse la pleine
responsabilité de la distance de
suivi en se basant sur les condi‐
tions de visibilité, météorologiques et de circulation.
L'attention complète du conduc‐teur est exigée à tout moment
pendant la conduite du véhicule. Le conducteur devra toujours
s'être prêt à agir et appliquer les
freins.
Limites du système
L'alerte de collision avant sert à
signaler uniquement des véhicules,
mais peut réagir aussi à d'autres
objets.
Dans les cas suivants, l'Alerte de
collision avant peut ne pas détecter
un véhicule situé devant ou la perfor‐
mance du capteur peut être limitée :
● La conduite se fait sur route venteuse ou sur route vallonnée.
● Lors de la conduite de nuit.
● Les conditions météorologiques, telles que le brouillard, la pluie ou
la neige, limitent la visibilité.
● Le capteur du pare-brise est obstrué par de la neige, de la
glace, de l'eau sale, de la boue,
de la saleté, un dommage sur le
pare-brise ou des éléments
étrangers, par exemple des auto‐ collants.
Indication de distance vers l'avant
L'indication de vitesse vers l'avant
affiche la distance jusqu'au véhicule
en mouvement qui précède. La
caméra avant dans le pare-brise sert
à détecter la distance d'un véhicule
qui se trouve juste à l'avant, sur la
trajectoire du véhicule. Le système
est actif à des vitesses supérieures à
40 km/h.
Lorsqu'un véhicule est détecté à
l'avant, la distance est indiquée en
secondes et affichée sur une page du
centre d'informations du conducteur.
Sur l'écran de niveau de base, choisir Info Menu ? via MENU sur le levier
de clignotant et tourner la molette de
réglage pour choisir la page d'indica‐
tion de la distance de suivi 3 117

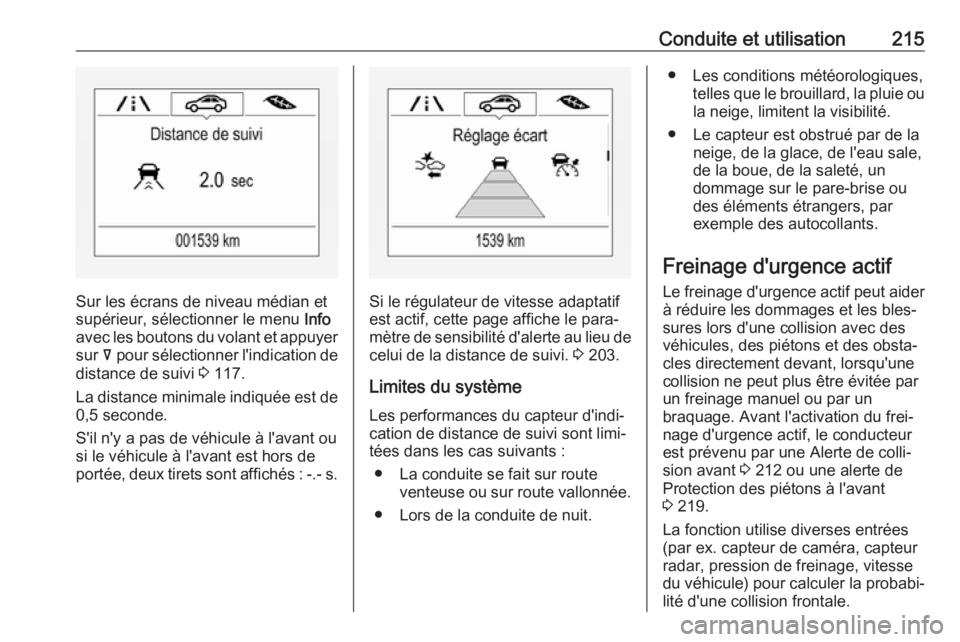

Conduite et utilisation215
Sur les écrans de niveau médian et
supérieur, sélectionner le menu Info
avec les boutons du volant et appuyer sur å pour sélectionner l'indication de
distance de suivi 3 117.
La distance minimale indiquée est de 0,5 seconde.
S'il n'y a pas de véhicule à l'avant ou
si le véhicule à l'avant est hors de
portée, deux tirets sont affichés : -.- s.Si le régulateur de vitesse adaptatif
est actif, cette page affiche le para‐
mètre de sensibilité d'alerte au lieu de celui de la distance de suivi. 3 203.
Limites du système
Les performances du capteur d'indi‐
cation de distance de suivi sont limi‐
tées dans les cas suivants :
● La conduite se fait sur route venteuse ou sur route vallonnée.
● Lors de la conduite de nuit.
● Les conditions météorologiques, telles que le brouillard, la pluie oula neige, limitent la visibilité.
● Le capteur est obstrué par de la neige, de la glace, de l'eau sale,
de la boue, de la saleté, un
dommage sur le pare-brise ou
des éléments étrangers, par
exemple des autocollants.
Freinage d'urgence actif Le freinage d'urgence actif peut aider
à réduire les dommages et les bles‐
sures lors d'une collision avec des
véhicules, des piétons et des obsta‐
cles directement devant, lorsqu'une
collision ne peut plus être évitée par
un freinage manuel ou par un
braquage. Avant l'activation du frei‐
nage d'urgence actif, le conducteur
est prévenu par une Alerte de colli‐
sion avant 3 212 ou une alerte de
Protection des piétons à l'avant 3 219.
La fonction utilise diverses entrées
(par ex. capteur de caméra, capteur
radar, pression de freinage, vitesse
du véhicule) pour calculer la probabi‐
lité d'une collision frontale.

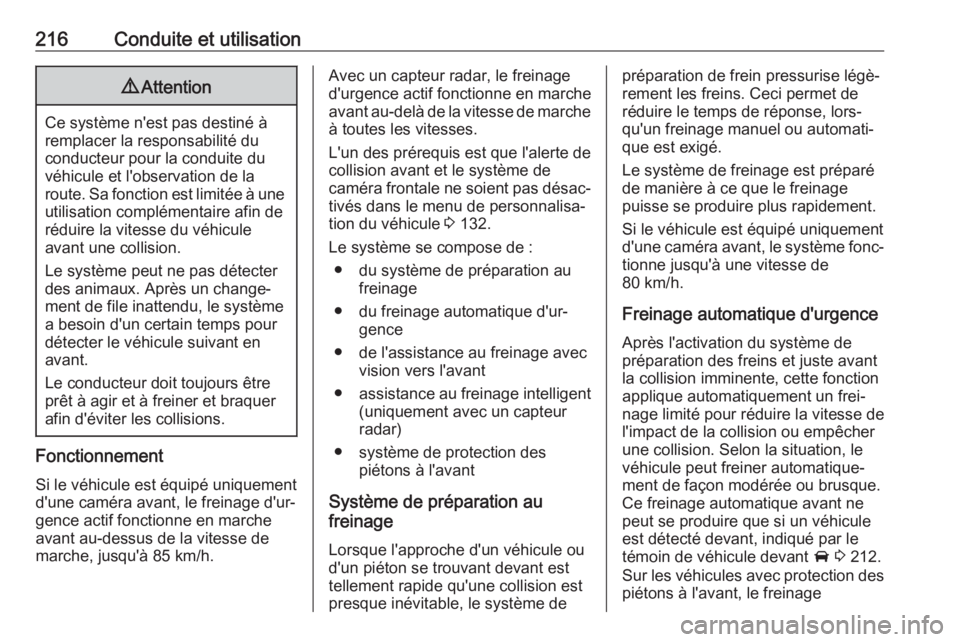

216Conduite et utilisation9Attention
Ce système n'est pas destiné à
remplacer la responsabilité du
conducteur pour la conduite du véhicule et l'observation de la
route. Sa fonction est limitée à une utilisation complémentaire afin de
réduire la vitesse du véhicule
avant une collision.
Le système peut ne pas détecter
des animaux. Après un change‐
ment de file inattendu, le système
a besoin d'un certain temps pour
détecter le véhicule suivant en
avant.
Le conducteur doit toujours être prêt à agir et à freiner et braquer
afin d'éviter les collisions.
Fonctionnement
Si le véhicule est équipé uniquement
d'une caméra avant, le freinage d'ur‐
gence actif fonctionne en marcheavant au-dessus de la vitesse de
marche, jusqu'à 85 km/h.
Avec un capteur radar, le freinage
d'urgence actif fonctionne en marche avant au-delà de la vitesse de marche
à toutes les vitesses.
L'un des prérequis est que l'alerte de
collision avant et le système de
caméra frontale ne soient pas désac‐
tivés dans le menu de personnalisa‐
tion du véhicule 3 132.
Le système se compose de : ● du système de préparation au freinage
● du freinage automatique d'ur‐ gence
● de l'assistance au freinage avec vision vers l'avant
● assistance au freinage intelligent
(uniquement avec un capteur
radar)
● système de protection des piétons à l'avant
Système de préparation au
freinage
Lorsque l'approche d'un véhicule ou
d'un piéton se trouvant devant est
tellement rapide qu'une collision est
presque inévitable, le système depréparation de frein pressurise légè‐
rement les freins. Ceci permet de
réduire le temps de réponse, lors‐
qu'un freinage manuel ou automati‐
que est exigé.
Le système de freinage est préparé de manière à ce que le freinage
puisse se produire plus rapidement.
Si le véhicule est équipé uniquement
d'une caméra avant, le système fonc‐ tionne jusqu'à une vitesse de
80 km/h.
Freinage automatique d'urgenceAprès l'activation du système de
préparation des freins et juste avant
la collision imminente, cette fonction
applique automatiquement un frei‐
nage limité pour réduire la vitesse de
l'impact de la collision ou empêcher
une collision. Selon la situation, le
véhicule peut freiner automatique‐
ment de façon modérée ou brusque.
Ce freinage automatique avant ne
peut se produire que si un véhicule
est détecté devant, indiqué par le
témoin de véhicule devant A 3 212.
Sur les véhicules avec protection des piétons à l'avant, le freinage

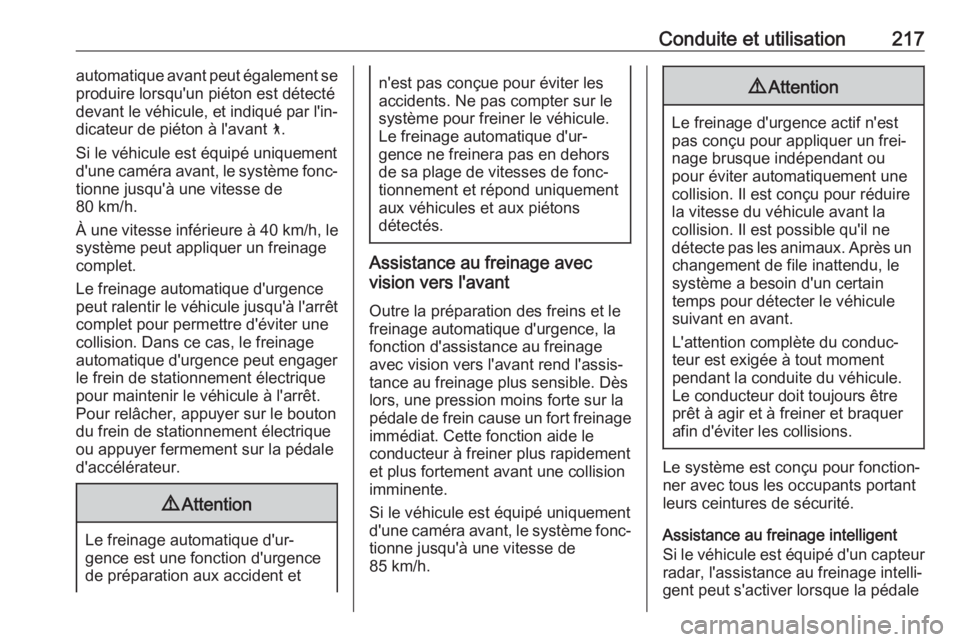

Conduite et utilisation217automatique avant peut également seproduire lorsqu'un piéton est détecté
devant le véhicule, et indiqué par l'in‐
dicateur de piéton à l'avant 7.
Si le véhicule est équipé uniquement
d'une caméra avant, le système fonc‐ tionne jusqu'à une vitesse de
80 km/h.
À une vitesse inférieure à 40 km/h, le
système peut appliquer un freinage
complet.
Le freinage automatique d'urgence
peut ralentir le véhicule jusqu'à l'arrêt
complet pour permettre d'éviter une
collision. Dans ce cas, le freinage
automatique d'urgence peut engager
le frein de stationnement électrique
pour maintenir le véhicule à l'arrêt.
Pour relâcher, appuyer sur le bouton
du frein de stationnement électrique
ou appuyer fermement sur la pédale
d'accélérateur.9 Attention
Le freinage automatique d'ur‐
gence est une fonction d'urgence de préparation aux accident et
n'est pas conçue pour éviter les
accidents. Ne pas compter sur le
système pour freiner le véhicule. Le freinage automatique d'ur‐
gence ne freinera pas en dehors
de sa plage de vitesses de fonc‐
tionnement et répond uniquement
aux véhicules et aux piétons
détectés.
Assistance au freinage avec
vision vers l'avant
Outre la préparation des freins et le
freinage automatique d'urgence, la
fonction d'assistance au freinage
avec vision vers l'avant rend l'assis‐ tance au freinage plus sensible. Dès
lors, une pression moins forte sur la
pédale de frein cause un fort freinage immédiat. Cette fonction aide le
conducteur à freiner plus rapidement
et plus fortement avant une collision
imminente.
Si le véhicule est équipé uniquement d'une caméra avant, le système fonc‐ tionne jusqu'à une vitesse de
85 km/h.
9 Attention
Le freinage d'urgence actif n'est
pas conçu pour appliquer un frei‐
nage brusque indépendant ou
pour éviter automatiquement une
collision. Il est conçu pour réduire
la vitesse du véhicule avant la
collision. Il est possible qu'il ne
détecte pas les animaux. Après un changement de file inattendu, le
système a besoin d'un certain
temps pour détecter le véhicule
suivant en avant.
L'attention complète du conduc‐
teur est exigée à tout moment
pendant la conduite du véhicule.
Le conducteur doit toujours être
prêt à agir et à freiner et braquer
afin d'éviter les collisions.
Le système est conçu pour fonction‐
ner avec tous les occupants portant leurs ceintures de sécurité.
Assistance au freinage intelligent
Si le véhicule est équipé d'un capteur
radar, l'assistance au freinage intelli‐
gent peut s'activer lorsque la pédale

218Conduite et utilisationde frein est enfoncée rapidement en
renforçant le freinage selon la vitesse
d'approche et la distance par rapport
au véhicule devant.
De faibles impulsions de la pédale de
frein ou un mouvement de la pédale
pendant cette période sont normaux
et la pédale de frein doit rester enfon‐
cée au besoin. L'assistance au frei‐
nage intelligent ne se désactive que
lorsque la pédale de frein est relâ‐
chée.9 Attention
L'assistance au freinage intelli‐
gente peut augmenter le freinage
du véhicule dans des situations où
cela ne s'avère pas nécessaire.
Vous pourriez bloquer la circula‐ tion. Si cela se produit, retirer votre pied de la pédale de frein et
appuyer sur les freins selon ce qui est nécessaire.
Protection des piétons à l'avant
3 219.
Désactivation
Le freinage d'urgence actif peut être
désactivé dans le menu de person‐
nalisation 3 132 . S'il est désactivé, un
message s'affiche au centre d'infor‐
mations du conducteur.
Limites du système
Dans des cas très rares, le système
de freinage d'urgence actif peut four‐
nir un freinage automatique lorsque cela ne semble pas nécessaire, par
exemple dans les parkings, en raison
de panneaux de signalisation routière dans un virage ou à cause de véhicu‐
les sur l'autre voie. Il s'agit d'un fonc‐
tionnement normal. Le véhicule ne
doit pas être réparé. Enfoncer ferme‐
ment la pédale d'accélérateur pour
annuler le freinage automatique lors‐
que la situation et l'environnement le
permettent.Dans les cas suivants, les performan‐
ces du freinage d'urgence actif sont
limitées :
● La conduite se fait sur route venteuse ou sur route vallonnée.
● Détecter tous les véhicules, notamment ceux avec une
remorque, les tracteurs, les véhi‐
cules boueux, etc.
● Détecter un véhicule lorsque le temps limite la visibilité, par
exemple en cas de brouillard, de
pluie ou de neige.
● Lors de la conduite de nuit.
● Les conditions météorologiques, telles que le brouillard, la pluie oula neige, limitent la visibilité.
● Le capteur du pare-brise est obstrué par de la neige, de la
glace, de l'eau sale, de la boue,
de la saleté, un dommage sur le
pare-brise ou des éléments
étrangers, par exemple des auto‐
collants.
Pour éviter tout dysfonctionnement,
maintenir les zones du capteur de la
caméra du pare-brise et le capteur
