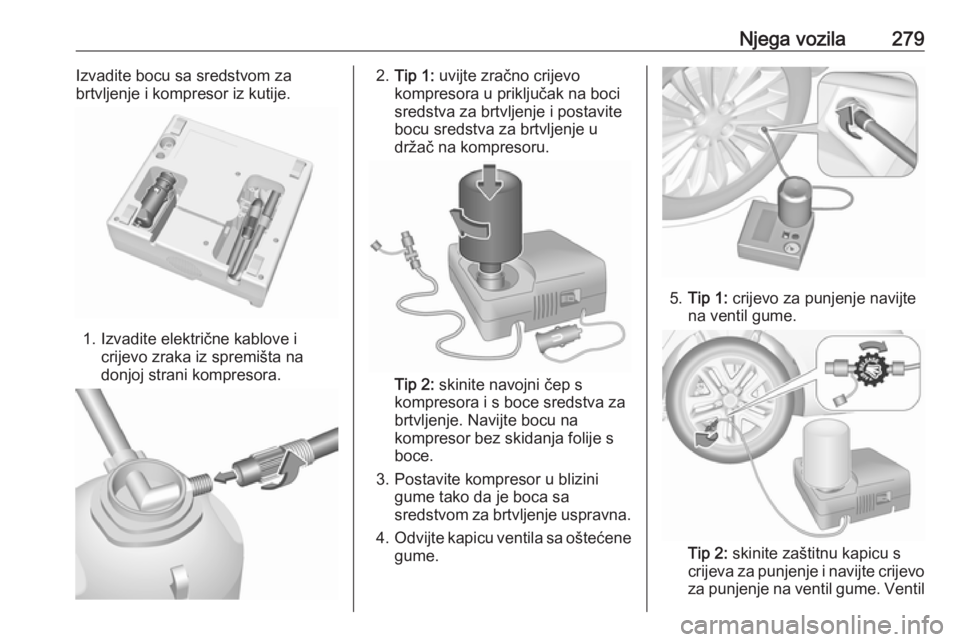

Njega vozila279Izvadite bocu sa sredstvom za
brtvljenje i kompresor iz kutije.
1. Izvadite električne kablove i crijevo zraka iz spremišta nadonjoj strani kompresora.
2. Tip 1: uvijte zračno crijevo
kompresora u priključak na boci
sredstva za brtvljenje i postavite
bocu sredstva za brtvljenje u
držač na kompresoru.
Tip 2: skinite navojni čep s
kompresora i s boce sredstva za
brtvljenje. Navijte bocu na kompresor bez skidanja folije s
boce.
3. Postavite kompresor u blizini gume tako da je boca sa
sredstvom za brtvljenje uspravna.
4. Odvijte kapicu ventila sa oštećene
gume.
5. Tip 1: crijevo za punjenje navijte
na ventil gume.
Tip 2: skinite zaštitnu kapicu s
crijeva za punjenje i navijte crijevo
za punjenje na ventil gume. Ventil

280Njega vozilaza ispuštanje zraka mora biti
zatvoren (okrenut u smjeru
kazaljki na satu).
6. Prekidač kompresora mora biti u položaju J.
7. Spojite utikač kompresora na priključak za dodatnu opremu ili
priključak upaljača za cigarete.
Kako bi izbjegli pražnjenje
akumulatora, preporučamo da
pokrenete motor.
8. Pregibni prekidač na kompresoru
pomaknite u položaj I. Guma se
puni sredstvom za brtvljenje.
9. Mjerač tlaka na kompresoru pokazuje vrijednost do 6 bara dokse boca sa sredstvom za
brtvljenje prazni (približno
30 sekundi). Tada tlak počinje
padati.
10. Kompletno sredstvo za brtvljenje je upumpano u gumu. Započinje
pumpanje gume.
11. Propisani tlak u gumi trebao bi se postići u roku od 10 minuta. Tlak
u gumama 3 313. Kada
postignete propisani tlak,
isključite kompresor.
Ne koristite kompresor dulje od
10 minuta.
Tip 1: ako tlak u gumi nije
postignut u roku od 10 minuta,
skinite komplet za popravak
gume. Pomaknite vozilo za jedan okretaj gume. Ponovno spojite kit
za popravak gume i nastavite
postupak pumpanja tijekom
10 minuta. Još jedanput provjerite
tlak u gumi. Ako propisani tlak još
uvijek nije postignut, guma je
previše oštećena. Zatražite
pomoć radionice.
Ako je tlak postignut u roku od
10 minuta, ispravite ga na
propisani tlak u gumi pomoću
kompresora, smanjite ga ili
povećajte gumbom iznad
indikatora tlaka.
Tip 2: skinite komplet za popravak
gume i odmah vozite do 10 km, ali
ne dulje od 10 minuta. Još
jedanput provjerite tlak u gumi.
Ako tlak u gumi nije postignut,
ponovno priključite komplet za
popravak gume i nastavite
postupak punjenja 10 minuta. Ako propisani tlak još uvijek nije
postignut, guma je previše
oštećena. Zatražite pomoć
radionice.

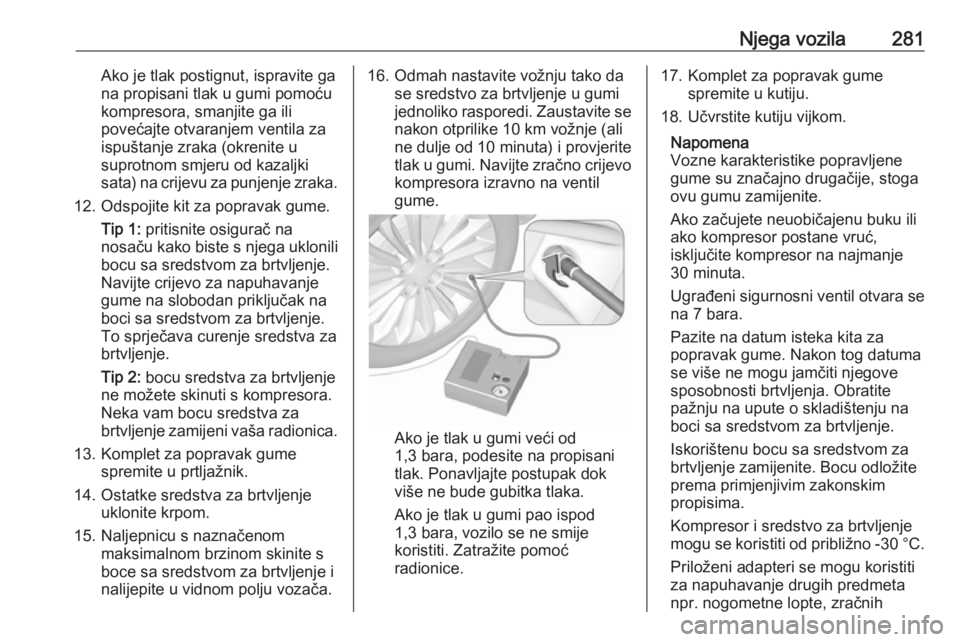

Njega vozila281Ako je tlak postignut, ispravite ga
na propisani tlak u gumi pomoću
kompresora, smanjite ga ili
povećajte otvaranjem ventila za
ispuštanje zraka (okrenite u
suprotnom smjeru od kazaljki
sata) na crijevu za punjenje zraka.
12. Odspojite kit za popravak gume. Tip 1: pritisnite osigurač na
nosaču kako biste s njega uklonili
bocu sa sredstvom za brtvljenje.
Navijte crijevo za napuhavanje
gume na slobodan priključak na
boci sa sredstvom za brtvljenje.
To sprječava curenje sredstva za
brtvljenje.
Tip 2: bocu sredstva za brtvljenje
ne možete skinuti s kompresora.
Neka vam bocu sredstva za
brtvljenje zamijeni vaša radionica.
13. Komplet za popravak gume spremite u prtljažnik.
14. Ostatke sredstva za brtvljenje uklonite krpom.
15. Naljepnicu s naznačenom maksimalnom brzinom skinite s
boce sa sredstvom za brtvljenje i
nalijepite u vidnom polju vozača.16. Odmah nastavite vožnju tako da se sredstvo za brtvljenje u gumi
jednoliko rasporedi. Zaustavite se nakon otprilike 10 km vožnje (ali
ne dulje od 10 minuta) i provjerite tlak u gumi. Navijte zračno crijevo
kompresora izravno na ventil
gume.
Ako je tlak u gumi veći od
1,3 bara, podesite na propisani
tlak. Ponavljajte postupak dok
više ne bude gubitka tlaka.
Ako je tlak u gumi pao ispod
1,3 bara, vozilo se ne smije
koristiti. Zatražite pomoć radionice.
17. Komplet za popravak gume spremite u kutiju.
18. Učvrstite kutiju vijkom.
Napomena
Vozne karakteristike popravljene
gume su značajno drugačije, stoga
ovu gumu zamijenite.
Ako začujete neuobičajenu buku ili
ako kompresor postane vruć,
isključite kompresor na najmanje
30 minuta.
Ugrađeni sigurnosni ventil otvara se na 7 bara.
Pazite na datum isteka kita za
popravak gume. Nakon tog datuma
se više ne mogu jamčiti njegove
sposobnosti brtvljenja. Obratite
pažnju na upute o skladištenju na
boci sa sredstvom za brtvljenje.
Iskorištenu bocu sa sredstvom za
brtvljenje zamijenite. Bocu odložite
prema primjenjivim zakonskim
propisima.
Kompresor i sredstvo za brtvljenje
mogu se koristiti od približno -30 °C.
Priloženi adapteri se mogu koristiti
za napuhavanje drugih predmeta
npr. nogometne lopte, zračnih

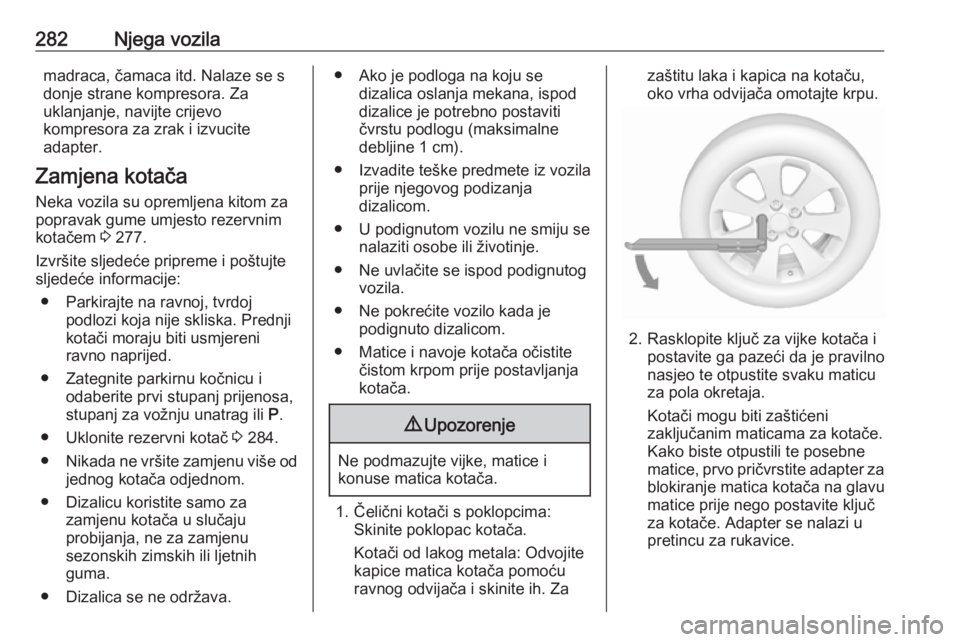

282Njega vozilamadraca, čamaca itd. Nalaze se s
donje strane kompresora. Za
uklanjanje, navijte crijevo
kompresora za zrak i izvucite
adapter.
Zamjena kotača Neka vozila su opremljena kitom za
popravak gume umjesto rezervnim
kotačem 3 277.
Izvršite sljedeće pripreme i poštujte
sljedeće informacije:
● Parkirajte na ravnoj, tvrdoj podlozi koja nije skliska. Prednji
kotači moraju biti usmjereni
ravno naprijed.
● Zategnite parkirnu kočnicu i odaberite prvi stupanj prijenosa,stupanj za vožnju unatrag ili P.
● Uklonite rezervni kotač 3 284.
● Nikada ne vršite zamjenu više od
jednog kotača odjednom.
● Dizalicu koristite samo za zamjenu kotača u slučaju
probijanja, ne za zamjenu
sezonskih zimskih ili ljetnih
guma.
● Dizalica se ne održava.● Ako je podloga na koju se dizalica oslanja mekana, ispoddizalice je potrebno postavitičvrstu podlogu (maksimalne
debljine 1 cm).
● Izvadite teške predmete iz vozila prije njegovog podizanja
dizalicom.
● U podignutom vozilu ne smiju se nalaziti osobe ili životinje.
● Ne uvlačite se ispod podignutog vozila.
● Ne pokrećite vozilo kada je podignuto dizalicom.
● Matice i navoje kotača očistite čistom krpom prije postavljanja
kotača.9 Upozorenje
Ne podmazujte vijke, matice i
konuse matica kotača.
1. Čelični kotači s poklopcima:
Skinite poklopac kotača.
Kotači od lakog metala: Odvojite
kapice matica kotača pomoću
ravnog odvijača i skinite ih. Za
zaštitu laka i kapica na kotaču,
oko vrha odvijača omotajte krpu.
2. Rasklopite ključ za vijke kotača i postavite ga pazeći da je pravilno
nasjeo te otpustite svaku maticu
za pola okretaja.
Kotači mogu biti zaštićeni
zaključanim maticama za kotače.
Kako biste otpustili te posebne
matice, prvo pričvrstite adapter za blokiranje matica kotača na glavu
matice prije nego postavite ključ
za kotače. Adapter se nalazi u
pretincu za rukavice.

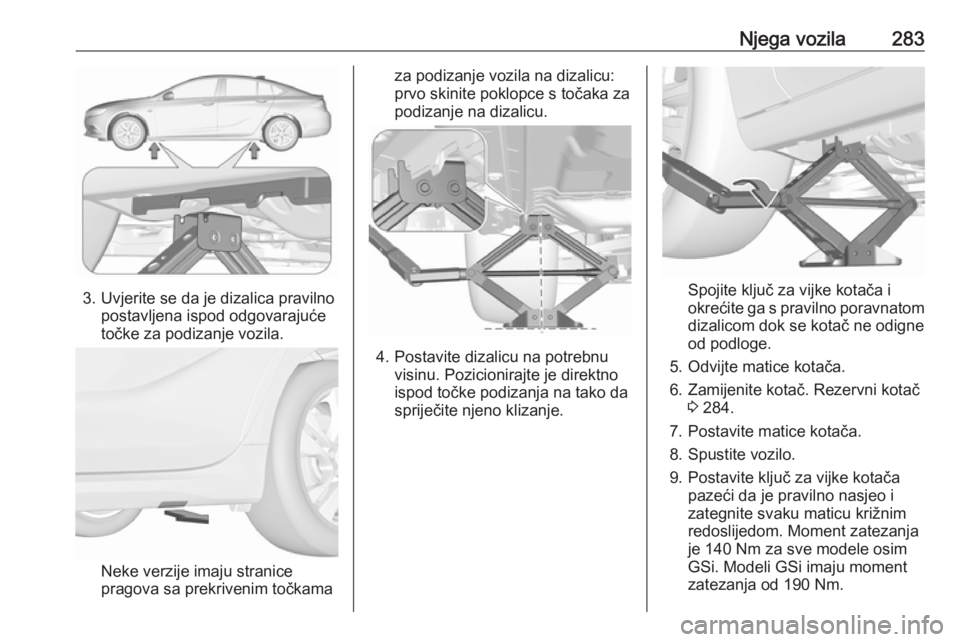

Njega vozila283
3. Uvjerite se da je dizalica pravilnopostavljena ispod odgovarajuće
točke za podizanje vozila.
Neke verzije imaju stranice
pragova sa prekrivenim točkama
za podizanje vozila na dizalicu:
prvo skinite poklopce s točaka za
podizanje na dizalicu.
4. Postavite dizalicu na potrebnu visinu. Pozicionirajte je direktno
ispod točke podizanja na tako da
spriječite njeno klizanje.
Spojite ključ za vijke kotača i
okrećite ga s pravilno poravnatom dizalicom dok se kotač ne odigne
od podloge.
5. Odvijte matice kotača.
6. Zamijenite kotač. Rezervni kotač 3 284.
7. Postavite matice kotača.
8. Spustite vozilo.
9. Postavite ključ za vijke kotača pazeći da je pravilno nasjeo i
zategnite svaku maticu križnim
redoslijedom. Moment zatezanja
je 140 Nm za sve modele osim
GSi. Modeli GSi imaju moment
zatezanja od 190 Nm.

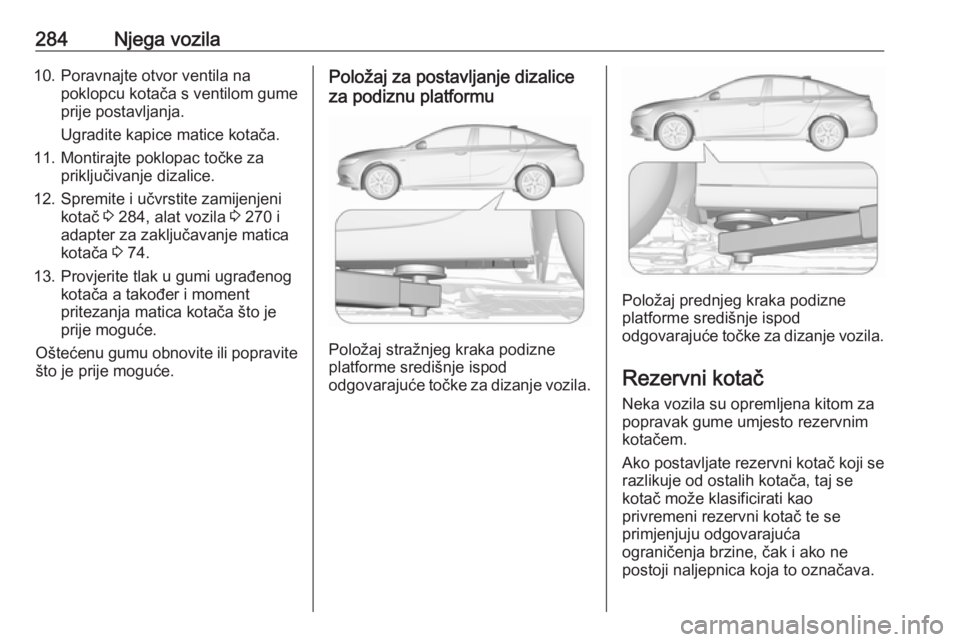

284Njega vozila10. Poravnajte otvor ventila napoklopcu kotača s ventilom gume
prije postavljanja.
Ugradite kapice matice kotača.
11. Montirajte poklopac točke za priključivanje dizalice.
12. Spremite i učvrstite zamijenjeni kotač 3 284, alat vozila 3 270 i
adapter za zaključavanje matica
kotača 3 74.
13. Provjerite tlak u gumi ugrađenog kotača a također i moment
pritezanja matica kotača što je
prije moguće.
Oštećenu gumu obnovite ili popravite
što je prije moguće.Položaj za postavljanje dizalice
za podiznu platformu
Položaj stražnjeg kraka podizne
platforme središnje ispod
odgovarajuće točke za dizanje vozila.
Položaj prednjeg kraka podizne
platforme središnje ispod
odgovarajuće točke za dizanje vozila.
Rezervni kotač
Neka vozila su opremljena kitom za
popravak gume umjesto rezervnim
kotačem.
Ako postavljate rezervni kotač koji se razlikuje od ostalih kotača, taj se
kotač može klasificirati kao
privremeni rezervni kotač te se
primjenjuju odgovarajuća
ograničenja brzine, čak i ako ne
postoji naljepnica koja to označava.

Njega vozila285Zatražite pomoć servisne radionice
kako biste provjerili odgovarajuće
ograničenje brzine.
Rezervni kotač ima čelični naplatak.Oprez
Korištenje rezervnog kotača koji je manji od ostalih kotača ili u
kombinaciji sa zimskim gumama
može utjecati na vozne osobine.
Oštećenu gumu zamijenite što je
prije moguće.
Rezervni kotač je spremljen u
prtljažniku ispod poklopca poda.
Za skidanje:
1. Otvorite poklopac poda.
2. Rezervni kotač učvršćen je leptirastom maticom. Krilnu
maticu okrenite suprotno od
smjera kazaljki na satu i skinite
rezervni kotač.
Ispod rezervnog kotača nalazi se
kutija s alatima za vozilo.
3. Ako nakon zamjene kotača ne stavite kotač u spremište
rezervnog kotača, kutiju alata
učvrstite okretanjem krilne matice
u početni položaj i zatvaranjem
poklopca ploče poda.
4. Nakon zamjene kotača kotačem pune veličine, stavite rezervni
kotač u ležište s vanjskom
stranom prema gore, i zategnite
krilnu maticu.
Odlaganje zamijenjenog kotača
pune veličine u spremište
rezervnog kotača
Osigurajte oštećeni kotač pune
veličine tako da krilna matica u
prostoru za rezervni kotač gleda
prema gore, nakon postavljanja vijkaza produljenje na vijak s navojem.
Vijak za produljenje je spremljen s
alatom vozila 3 270. Za osiguranje
kotača:
1. Nataknite vijak za produljenje na vijak s navojem.
2. Pospremite oštećeni kotač, s vanjskom stranom okrenutom
prema gore, u ležište rezervnog
kotača i osigurajte ga okretanjem krilne matice na vijku za
produljenje u smjeru kazaljki na
satu.

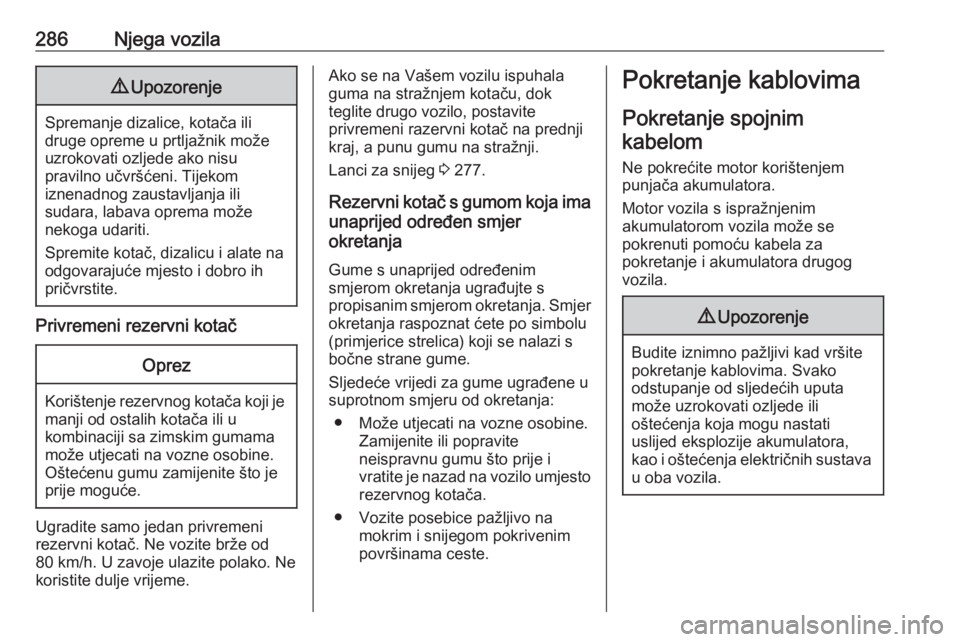

286Njega vozila9Upozorenje
Spremanje dizalice, kotača ili
druge opreme u prtljažnik može
uzrokovati ozljede ako nisu
pravilno učvršćeni. Tijekom
iznenadnog zaustavljanja ili
sudara, labava oprema može
nekoga udariti.
Spremite kotač, dizalicu i alate na
odgovarajuće mjesto i dobro ih
pričvrstite.
Privremeni rezervni kotač
Oprez
Korištenje rezervnog kotača koji je manji od ostalih kotača ili u
kombinaciji sa zimskim gumama
može utjecati na vozne osobine.
Oštećenu gumu zamijenite što je
prije moguće.
Ugradite samo jedan privremeni
rezervni kotač. Ne vozite brže od
80 km/h. U zavoje ulazite polako. Ne
koristite dulje vrijeme.
Ako se na Vašem vozilu ispuhala guma na stražnjem kotaču, dok
teglite drugo vozilo, postavite
privremeni razervni kotač na prednji kraj, a punu gumu na stražnji.
Lanci za snijeg 3 277.
Rezervni kotač s gumom koja ima
unaprijed određen smjer
okretanja
Gume s unaprijed određenim
smjerom okretanja ugrađujte s
propisanim smjerom okretanja. Smjer
okretanja raspoznat ćete po simbolu
(primjerice strelica) koji se nalazi s bočne strane gume.
Sljedeće vrijedi za gume ugrađene u
suprotnom smjeru od okretanja:
● Može utjecati na vozne osobine. Zamijenite ili popravite
neispravnu gumu što prije i
vratite je nazad na vozilo umjesto
rezervnog kotača.
● Vozite posebice pažljivo na mokrim i snijegom pokrivenim
površinama ceste.Pokretanje kablovima
Pokretanje spojnimkabelom
Ne pokrećite motor korištenjem
punjača akumulatora.
Motor vozila s ispražnjenim
akumulatorom vozila može se
pokrenuti pomoću kabela za
pokretanje i akumulatora drugog
vozila.9 Upozorenje
Budite iznimno pažljivi kad vršite
pokretanje kablovima. Svako
odstupanje od sljedećih uputa
može uzrokovati ozljede ili
oštećenja koja mogu nastati
uslijed eksplozije akumulatora,
kao i oštećenja električnih sustava u oba vozila.

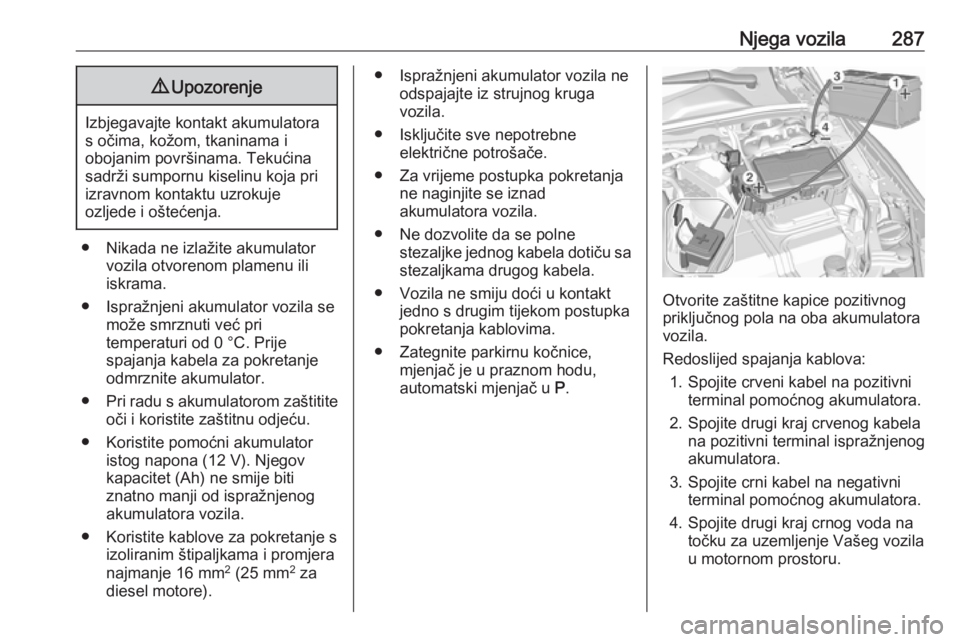

Njega vozila2879Upozorenje
Izbjegavajte kontakt akumulatora
s očima, kožom, tkaninama i
obojanim površinama. Tekućina sadrži sumpornu kiselinu koja pri
izravnom kontaktu uzrokuje
ozljede i oštećenja.
● Nikada ne izlažite akumulator vozila otvorenom plamenu ili
iskrama.
● Ispražnjeni akumulator vozila se može smrznuti već pri
temperaturi od 0 °C. Prije
spajanja kabela za pokretanje
odmrznite akumulator.
● Pri radu s akumulatorom zaštitite
oči i koristite zaštitnu odjeću.
● Koristite pomoćni akumulator istog napona (12 V). Njegov
kapacitet (Ah) ne smije biti
znatno manji od ispražnjenog
akumulatora vozila.
● Koristite kablove za pokretanje s izoliranim štipaljkama i promjera
najmanje 16 mm 2
(25 mm 2
za
diesel motore).
● Ispražnjeni akumulator vozila ne odspajajte iz strujnog kruga
vozila.
● Isključite sve nepotrebne električne potrošače.
● Za vrijeme postupka pokretanja ne naginjite se iznad
akumulatora vozila.
● Ne dozvolite da se polne stezaljke jednog kabela dotiču sa
stezaljkama drugog kabela.
● Vozila ne smiju doći u kontakt jedno s drugim tijekom postupka
pokretanja kablovima.
● Zategnite parkirnu kočnice, mjenjač je u praznom hodu,
automatski mjenjač u P.
Otvorite zaštitne kapice pozitivnog
priključnog pola na oba akumulatora
vozila.
Redoslijed spajanja kablova: 1. Spojite crveni kabel na pozitivni terminal pomoćnog akumulatora.
2. Spojite drugi kraj crvenog kabela na pozitivni terminal ispražnjenog
akumulatora.
3. Spojite crni kabel na negativni terminal pomoćnog akumulatora.
4. Spojite drugi kraj crnog voda na točku za uzemljenje Vašeg vozila
u motornom prostoru.

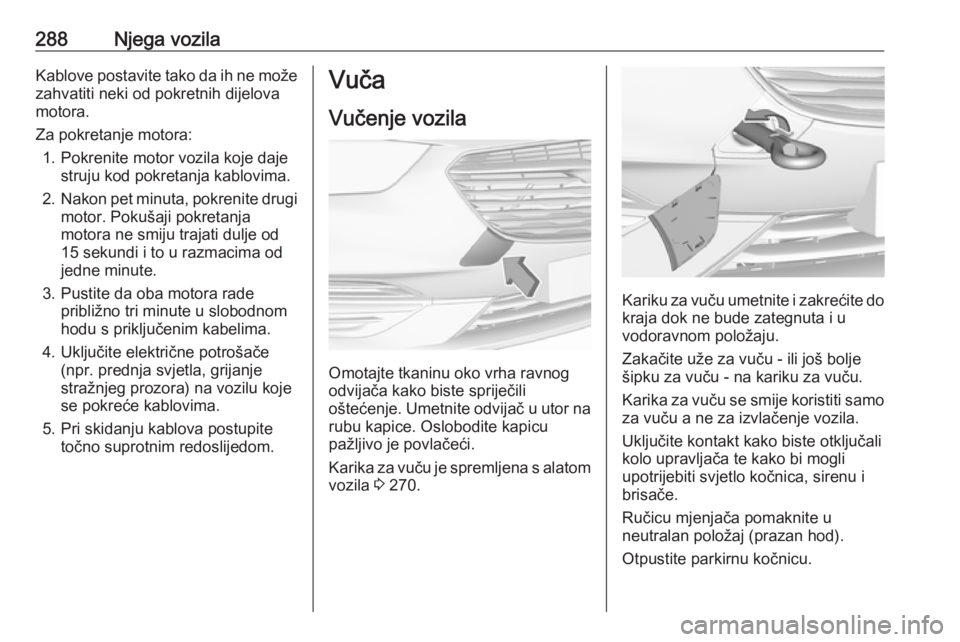

288Njega vozilaKablove postavite tako da ih ne može
zahvatiti neki od pokretnih dijelova
motora.
Za pokretanje motora: 1. Pokrenite motor vozila koje daje struju kod pokretanja kablovima.
2. Nakon pet minuta, pokrenite drugi
motor. Pokušaji pokretanja
motora ne smiju trajati dulje od
15 sekundi i to u razmacima od
jedne minute.
3. Pustite da oba motora rade približno tri minute u slobodnom
hodu s priključenim kabelima.
4. Uključite električne potrošače (npr. prednja svjetla, grijanje
stražnjeg prozora) na vozilu koje se pokreće kablovima.
5. Pri skidanju kablova postupite točno suprotnim redoslijedom.Vuča
Vučenje vozila
Omotajte tkaninu oko vrha ravnog
odvijača kako biste spriječili
oštećenje. Umetnite odvijač u utor na rubu kapice. Oslobodite kapicu
pažljivo je povlačeći.
Karika za vuču je spremljena s alatom vozila 3 270.
Kariku za vuču umetnite i zakrećite do
kraja dok ne bude zategnuta i u
vodoravnom položaju.
Zakačite uže za vuču - ili još bolje
šipku za vuču - na kariku za vuču.
Karika za vuču se smije koristiti samo
za vuču a ne za izvlačenje vozila.
Uključite kontakt kako biste otključali
kolo upravljača te kako bi mogli
upotrijebiti svjetlo kočnica, sirenu i brisače.
Ručicu mjenjača pomaknite u
neutralan položaj (prazan hod).
Otpustite parkirnu kočnicu.
