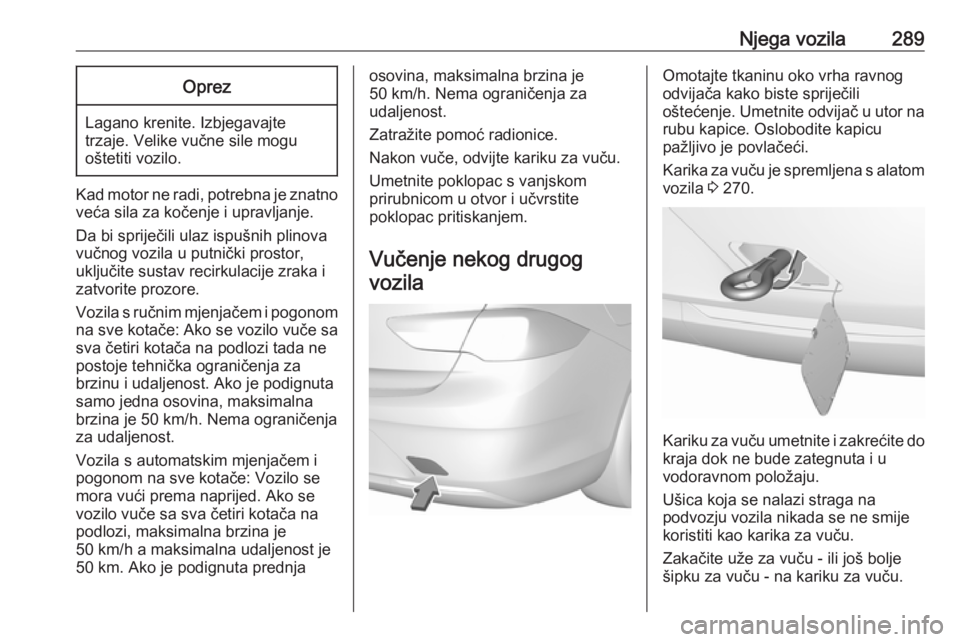

Njega vozila289Oprez
Lagano krenite. Izbjegavajtetrzaje. Velike vučne sile mogu
oštetiti vozilo.
Kad motor ne radi, potrebna je znatno veća sila za kočenje i upravljanje.
Da bi spriječili ulaz ispušnih plinova
vučnog vozila u putnički prostor,
uključite sustav recirkulacije zraka i
zatvorite prozore.
Vozila s ručnim mjenjačem i pogonom
na sve kotače: Ako se vozilo vuče sa
sva četiri kotača na podlozi tada ne
postoje tehnička ograničenja za
brzinu i udaljenost. Ako je podignuta
samo jedna osovina, maksimalna
brzina je 50 km/h. Nema ograničenja
za udaljenost.
Vozila s automatskim mjenjačem i
pogonom na sve kotače: Vozilo se mora vući prema naprijed. Ako se
vozilo vuče sa sva četiri kotača na
podlozi, maksimalna brzina je
50 km/h a maksimalna udaljenost je
50 km. Ako je podignuta prednja
osovina, maksimalna brzina je
50 km/h. Nema ograničenja za
udaljenost.
Zatražite pomoć radionice.
Nakon vuče, odvijte kariku za vuču.
Umetnite poklopac s vanjskom
prirubnicom u otvor i učvrstite
poklopac pritiskanjem.
Vučenje nekog drugog vozilaOmotajte tkaninu oko vrha ravnog
odvijača kako biste spriječili
oštećenje. Umetnite odvijač u utor na rubu kapice. Oslobodite kapicu
pažljivo je povlačeći.
Karika za vuču je spremljena s alatom vozila 3 270.
Kariku za vuču umetnite i zakrećite do
kraja dok ne bude zategnuta i u
vodoravnom položaju.
Ušica koja se nalazi straga na
podvozju vozila nikada se ne smije
koristiti kao karika za vuču.
Zakačite uže za vuču - ili još bolje šipku za vuču - na kariku za vuču.

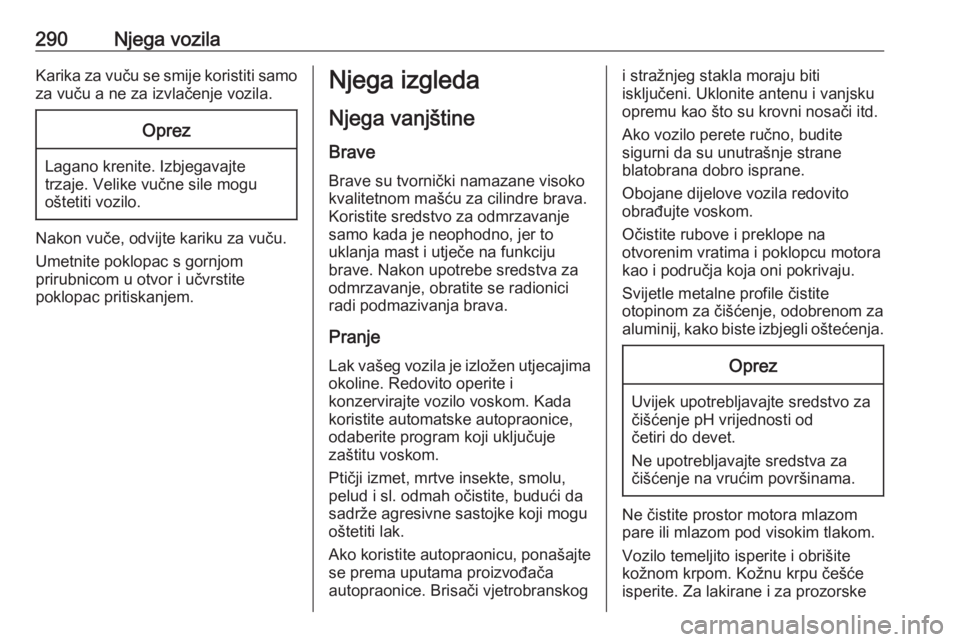

290Njega vozilaKarika za vuču se smije koristiti samo
za vuču a ne za izvlačenje vozila.Oprez
Lagano krenite. Izbjegavajte trzaje. Velike vučne sile mogu
oštetiti vozilo.
Nakon vuče, odvijte kariku za vuču.
Umetnite poklopac s gornjom
prirubnicom u otvor i učvrstite
poklopac pritiskanjem.
Njega izgleda
Njega vanjštine BraveBrave su tvornički namazane visoko
kvalitetnom mašću za cilindre brava. Koristite sredstvo za odmrzavanje
samo kada je neophodno, jer to
uklanja mast i utječe na funkciju
brave. Nakon upotrebe sredstva za
odmrzavanje, obratite se radionici
radi podmazivanja brava.
Pranje Lak vašeg vozila je izložen utjecajima
okoline. Redovito operite i
konzervirajte vozilo voskom. Kada
koristite automatske autopraonice,
odaberite program koji uključuje
zaštitu voskom.
Ptičji izmet, mrtve insekte, smolu, pelud i sl. odmah očistite, budući da
sadrže agresivne sastojke koji mogu
oštetiti lak.
Ako koristite autopraonicu, ponašajte
se prema uputama proizvođača
autopraonice. Brisači vjetrobranskogi stražnjeg stakla moraju biti
isključeni. Uklonite antenu i vanjsku
opremu kao što su krovni nosači itd.
Ako vozilo perete ručno, budite
sigurni da su unutrašnje strane
blatobrana dobro isprane.
Obojane dijelove vozila redovito
obrađujte voskom.
Očistite rubove i preklope na
otvorenim vratima i poklopcu motora
kao i područja koja oni pokrivaju.
Svijetle metalne profile čistite
otopinom za čišćenje, odobrenom za
aluminij, kako biste izbjegli oštećenja.Oprez
Uvijek upotrebljavajte sredstvo za
čišćenje pH vrijednosti od
četiri do devet.
Ne upotrebljavajte sredstva za
čišćenje na vrućim površinama.
Ne čistite prostor motora mlazom
pare ili mlazom pod visokim tlakom.
Vozilo temeljito isperite i obrišite
kožnom krpom. Kožnu krpu češće
isperite. Za lakirane i za prozorske

Njega vozila291površine koristite različite kožne krpe:
ostaci voska na staklima smanjuju
vidljivost.
Za podmazivanje šarki svih vrata
obratite se radionici.
Za uklanjanje mrlja od katrana ne
koristite tvrde predmete. Na lakiranim površinama koristite sprej za
uklanjanje katrana.
Vanjska svjetla
Poklopci prednjih i drugih svjetala
izrađeni su od plastike. Ne koristite
abrazivna ili nagrizajuća sredstva,
strugalo za led, te ih ne čistite dok su
suhi.
Poliranje i zaštita voskom Vozilo redovito zaštitite voskom
(barem kada voda više ne stvara
kuglice). U suprotnom, lak će se
isušiti.
Poliranje je potrebno samo ako je lak matirao ili ako su se za njega uhvatile
tvrde supstance.
Sredstvo za poliranje sa silikonom
stvara zaštitni sloj, te nije potrebno
konzerviranje.Plastične dijelove karoserije ne
tretirajte voskom ili sredstvima za
poliranje.
Prozori i metlice brisača
vjetrobrana
Prikladna je meka krpa bez vlakana ili
koža za staklo uz primjenu sredstva
za čišćenje prozora i odstranjivača
insekata.
Prilikom čišćenja stražnjeg stakla s
unutarnje strane, obavezno brišite
paralelno s grijaćim elementima kako
ih ne biste oštetili.
Za mehaničko odstranjivanje leda
upotrebljavajte uobičajeno strugalo
za led oštrih rubova. Strugalo čvrsto
pritisnite uz staklo, kako ispod
strugala ne bi dospjela prljavština
koja može oštetiti staklo (ogrebotine).
Zaprljane metlice brisača očistite
mekanom krpom i sredstvom za
čišćenje prozora.
Skinite čestice prljavštine sa
zamazanih metlica pomoću mekane
krpe i sredstva za čišćenje prozora.Jednako tako, s prozora uklonite sve naslage poput voska, ostataka
insekata i sličnog.
Naslage leda, prljavština i neprekidno
brisanje suhih prozora oštetit će ili čak
uništiti metlice brisača.
Krovni otvor
Nikada ga ne čistite otapalima ili
abrazivnim sredstvima, gorivom,
agresivnim sredstvima (npr.
sredstvima za čišćenje boje, otopine
koje sadrže aceton itd.), kiselim ili
iznimno alkalnim sredstvima ili
abrazivnim spužvama. Ne
primjenjujte vosak ili sredstva za poliranje na krovnom otvoru.
Kotači i gume Ne koristite uređaje za čišćenje
mlazom pod visokim tlakom.
Naplatke očistite pH neutralnim
sredstvom za čišćenje kotača.
Naplaci su lakirani i mogu se
njegovati istim sredstvima kao i
karoserija.

292Njega vozilaOštećenja lakaManja oštećenja laka popravite
olovkom za retuširanje prije stvaranja
korozije. Za popravak većih oštećenja
ili područja s korozijom kontaktirajte
radionicu.
Podvozje
Neka područja podvozja vozila imaju
PVC presvlaku dok druga kritična
područja imaju dugotrajnu presvlaku
od zaštitnog voska.
Nakon pranja podvozja, provjerite
podvozje i ako je potrebno zaštite ga
voskom.
Materijali od bitumena/gume mogu
oštetiti PVC sloj. Radove na podvozju izvršite u radionici.
Prije i nakon zime, operite podvozje i
provjerite sloj zaštitnog voska.Sustav tekućeg plina9 Opasnost
Tekući plin teži je od zraka i može
se zadržavati u odvodima.
Budite oprezni prilikom obavljanja
zahvata na donjem dijelu
karoserije u jami.
Spremnik tekućeg plina morate
skinuti za zahvate lakiranja i sušenja
u komorama za sušenje pri
temperaturama višim od 60 °C.
Ne izvodite nikakve preinake na
sustavu tekućeg plina.
Oprema za vučuNe čistite motku kuke za vuču
mlazom pare ili mlazom pod visokim tlakom.
Njega unutrašnjosti
Unutrašnji prostor i presvlake
Unutrašnjost vozila, uključujući ploču
s instrumentima i obloge, čistite samo
suhom krpom ili sredstvom za
čišćenje unutrašnjosti.
Presvlake od kože očistite čistom
vodom i mekom krpom. U slučaju
jačeg zaprljanja, upotrijebite komplet
za održavanje kože.
Ploču s instrumentima i zaslone treba čistiti samo mekanom vlažnom
krpom. Po potrebi upotrijebite blagu
otopinu sa sapunom.
Presvlake od tkanine čistite pomoću
usisavača i četke. Uklonite mrlje
sredstvom za čišćenje presvlaka.
Tkanine u boji mogle bi izgubiti boju.
Tako biste mogli dobiti vidljive razlike u boji, posebno kod svijetlih
presvlaka. Mrlje koje se mogu ukloniti
i mjesta na kojima se boja izblijedila
trebalo bi čim prije očistiti.
Sigurnosne pojaseve čistite mlakom
vodom ili sredstvom za čišćenje
unutrašnjosti.

Njega vozila293Oprez
Zakačite čičak trake (Velcro) jer
otvorene čičak trake na odjeći
mogu oštetiti presvlaku sjedala.
Isto vrijedi i za odjeću s oštrim
predmetima, kao što su patentni
zatvarači ili pojasevi ili jeans s
čavlićima.
Plastični i gumeni dijelovi
Plastični i gumeni dijelovi se mogu
očistiti istim sredstvom za čišćenje
korištenim za karoseriju. Ako je
potrebno koristite sredstvo za
čišćenje unutrašnjosti. Ne koristite
nijedno drugo sredstvo. Posebice
izbjegavajte razrjeđivače i benzin. Ne koristite uređaje za čišćenje mlazom
pod visokim tlakom.

294Servis i održavanjeServis i održavanjeOpće napomene........................294
Servisne informacije ................294
Preporučene tekućine, sredstva
za podmazivanje i dijelovi ..........295
Preporučene tekućine i sredstva za podmazivanje ....................295Opće napomene
Servisne informacije
Da bi Vaš automobil uvijek ispravno
radio, ostao siguran u prometu i
zadržao svoju vrijednost, važno je da
se svi navedeni poslovi održavanja
obavljaju u odgovarajućim
intervalima.
Detaljan, najnoviji plan servisa za
vaše vozilo je dostupan u radionici.
Servisni zaslon 3 107.
Europski servisni intervali
Održavanje Vašeg vozila je potrebno
svakih 30.000 km ili nakon 1 godine,
što prije nastupi, osim ako je na
zaslonu servisa naznačeno
drugačije.
Kraći servisni interval može vrijediti u
slučaju većih opterećenja vozila,
kao primjerice kod vozila taksi službe
ili policijskih vozila.
Europski plan servisa vrijedi za
sljedeće zemlje:Andora, Austrija, Belgija, Bosna i
Hercegovina, Bugarska, Cipar, Crna
Gora, Republika Češka, Danska,
Estonija, Finska, Francuska,
Njemačka, Grčka, Grenland,
Hrvatska, Island, Irska, Italija, Latvija,
Lihtenštajn, Litva, Luksemburg,
Mađarska, Malta, Makedonija,
Monako, Nizozemska, Norveška,
Poljska, Portugal, Rumunjska, San
Marino, Slovačka, Slovenija, Srbija, Španjolska, Švedska, Švicarska,
Velika Britanija.
Servisni zaslon 3 107.
Međunarodni servisni intervali
Održavanje Vašeg vozila je potrebno
svakih 15,000 km ili nakon 1 godine,
što prije nastupi, osim ako je na
zaslonu servisa naznačeno
drugačije.
Teški radni uvjeti postoje ako se
jedna ili više sljedećih okolnosti
događaju učestalo: Hladno
pokretanje, rad sa čestim
zaustavljanjima i kretanjima, vuča
prikolice, vožnja po brdovitom terenu,
vožnja po lošim i pjeskovitim
površinama cesta, povećano

Servis i održavanje295zagađenje zraka, prisustvo lebdećeg
pijeska i visoki sadržaj prašine,
vožnja na velikoj nadmorskoj visini i
velike promjene temperature. Pod tim
teškim radnim uvjetima, određeni
servisni rad može biti potreban češće od redovnog servisnog intervala.
Međunarodni raspored servisa vrijedi
za zemlje koje nisu navedene u
Europskom rasporedu servisa.
Servisni zaslon 3 107.
Potvrde
Potvrda servisa se bilježi u Servisnoj
i jamstvenoj knjižici. Servisna
radionica upisuje datum i kilometražu i potvrđuje žigom i potpisom.
Budite sigurni da je Servisna i
jamstvena knjižica pravilno ispunjena
jer je dokaz kontinuiranog servisiranja
neophodan za zadovoljavanje uvjeta
jamstva ili zahtjeva dobre volje, a
također je i korisno prilikom prodaje
vozila.Servisni interval s preostalim
vijekom trajanja motornog ulja
prema stanju ulja
Servisni interval se temelji na
nekoliko parametara ovisno o
uporabi.
Servisni zaslon Vam daje informaciju
kada je potrebno obaviti izmjenu
motornog ulja.
Servisni zaslon 3 107.Preporučene tekućine,
sredstva za
podmazivanje i dijelovi
Preporučene tekućine isredstva za podmazivanje
Koristite isključivo proizvode koji
udovoljavaju preporučenim
specifikacijama.9 Upozorenje
Radni materijali su opasni i mogu
biti otrovni. Rukujte pažljivo.
Obratite pažnju na informacije
navedene na spremnicima.
Ulje motora
Motorno ulje je označeno prema
svojoj kvaliteti i viskozitetu. Kvaliteta
je važnija od viskoziteta kada birate
koje ćete motorno ulje koristiti.
Kvaliteta ulja osigurava napr. čistoću
motora, zaštitu od trošenja i kontrolu
starenja ulja, dok klasa viskoziteta
daje informaciju o debljini uljnog filma
u temperaturnom području.

296Servis i održavanjeDexos je najnovija kvaliteta motornog
ulja, koja pruža optimalnu zaštitu za
benzinske i dizelske motore. Ako nije
dostupno, moraju se koristiti druga
motorna ulja navedenih kvaliteta.
Preporuke za benzinske motore
vrijede i za motore pogonjene
stlačenim prirodnim plinom (CNG),
ukapljenim naftnim plinom (LPG) i
etanolom (E85).
Odaberite prikladno motorno ulje
temeljem njegove kvalitete i sukladno minimalnoj temperaturi okoline
3 300.
Nadolijevanje ulja motoraOprez
U slučaju prolivenog ulja, obrišite
ga i propisno zbrinite.
Motorna ulja raznih proizvođača i marki se mogu miješati sve dok su uskladu sa zahtijevanom kvalitetom i
viskozitetom motornog ulja.
Za sve benzinske motore je
zabranjena uporaba motornih ulja
samo s ACEA kvalitetom, budući da
ona mogu prouzročiti oštećenje
motora pod određenim radnim
uvjetima.
Odaberite prikladno motorno ulje
temeljem njegove kvalitete i sukladno minimalnoj temperaturi okoline
3 300.
Dodatni aditivi za motorno ulje
Korištenje dodatnih aditiva za
motorna ulja može prouzročiti
oštećenje i obezvrijediti jamstvo.
Klase viskoziteta motornog ulja
SAE klasa viskoziteta daje
informaciju o debljini uljnog filma.
Multigrade ulje označavaju dvije
oznake, na primjer SAE 5W-30. Prva
oznaka, nakon koje slijedi slovo W,
označava viskozitet niske
temperature dok se druga oznaka
odnosi na viskozitet visoke
temperature.
Odaberite odgovarajuću klasu
viskoziteta ovisno o minimalnoj
temperaturi okoline 3 300.
Sve preporučene kvalitete viskoziteta
prikladne su za korištenje pri visokim
vanjskim temperaturama.Rashladno sredstvo i antifriz
Koristite jedino antifriz s organskom
kiselinom duge trajnosti (LLC)
homologirano za ovo vozilo.
Kontaktirajte radionicu.
Sustav se tvornički puni rashladnom
tekućinom namijenjenom za iznimno
visoku razinu zaštite od korozije i
smrzavanja do otprilike -28 °C. U
hladnim regijama s jako niskim
temperaturama tvornički napunjena rashladna tekućina osigurava zaštitu
od smrzavanja do otprilike -37 °C.
Ova koncentracija mora se održavati
tijekom čitave godine. Korištenje
dodatnih aditiva za rashladno
sredstvo namijenjeno za dodatnu
zaštitu od korozije ili za brtvljenje
manjih istjecanja može prouzročiti
probleme u radu. Odgovornost za
posljedice zbog korištenja dodatnih
aditiva za rashladno sredstvo će biti
odbijena.

Servis i održavanje297Tekućina za pranjeKoristite samo tekućinu za pranje
odobrenu za vozilo kako biste
spriječili oštećenja metlica brisača,
laka, plastičnih i gumenih dijelova.
Kontaktirajte radionicu.
Tekućina kočnica i spojke
Prekoračenje vremena, tekućina za
kočnice upija vlagu koja će smanjiti
efikasnost kočnica. Stoga je tekućinu
za kočnice potrebno zamijeniti u
navedenom intervalu.
AdBlue Upotrebljavajte samo AdBlue za
smanjenje dušičnih oksida u ispušnim
plinovima 3 176.

298Tehnički podaciTehnički podaciIdentifikacija vozila.....................298
Identifikacijski broj vozila .........298
Identifikacijska pločica .............298
Identifikacija motora ................299
Podaci vozila .............................. 300
Preporučene tekućine i maziva .................................... 300
Podaci o motoru ......................303
Karakteristike ........................... 305
Masa vozila ............................. 308
Dimenzije vozila ......................311
Količine .................................... 312
Tlak u gumama ........................313
Dimenzije za ugradnju opreme za vuču ................................... 317Identifikacija vozila
Identifikacijski broj vozila
Identifikacijski broj vozila je vidljiv
kroz vjetrobran.
Identifikacijski broj vozila može biti
utisnut na identifikacijskoj pločici i na
podu ispod poklopca poda, koji je vidljiv ispod pokrova ili u motornom
prostoru s desne strane karoserije.
Identifikacijska pločica
Identifikacijska oznaka se nalazi na
okviru prednjih lijevih ili desnih vrata.
