OPEL INSIGNIA BREAK 2018.5 Priručnik za vlasnika (in Croatian)

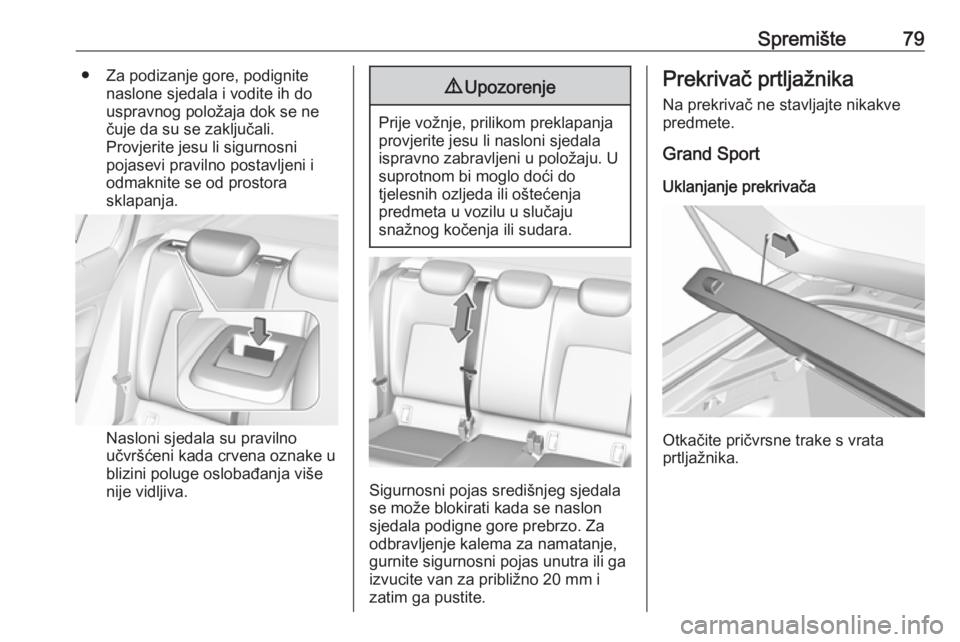

Spremište79● Za podizanje gore, podignitenaslone sjedala i vodite ih do
uspravnog položaja dok se ne
čuje da su se zaključali.
Provjerite jesu li sigurnosni
pojasevi pravilno postavljeni i
odmaknite se od prostora
sklapanja.
Nasloni sjedala su pravilno
učvršćeni kada crvena oznake u
blizini poluge oslobađanja više
nije vidljiva.
9 Upozorenje
Prije vožnje, prilikom preklapanja
provjerite jesu li nasloni sjedala
ispravno zabravljeni u položaju. U suprotnom bi moglo doći do
tjelesnih ozljeda ili oštećenja
predmeta u vozilu u slučaju
snažnog kočenja ili sudara.
Sigurnosni pojas središnjeg sjedala se može blokirati kada se naslon
sjedala podigne gore prebrzo. Za
odbravljenje kalema za namatanje,
gurnite sigurnosni pojas unutra ili ga
izvucite van za približno 20 mm i
zatim ga pustite.
Prekrivač prtljažnika
Na prekrivač ne stavljajte nikakve
predmete.
Grand Sport
Uklanjanje prekrivača
Otkačite pričvrsne trake s vrata
prtljažnika.

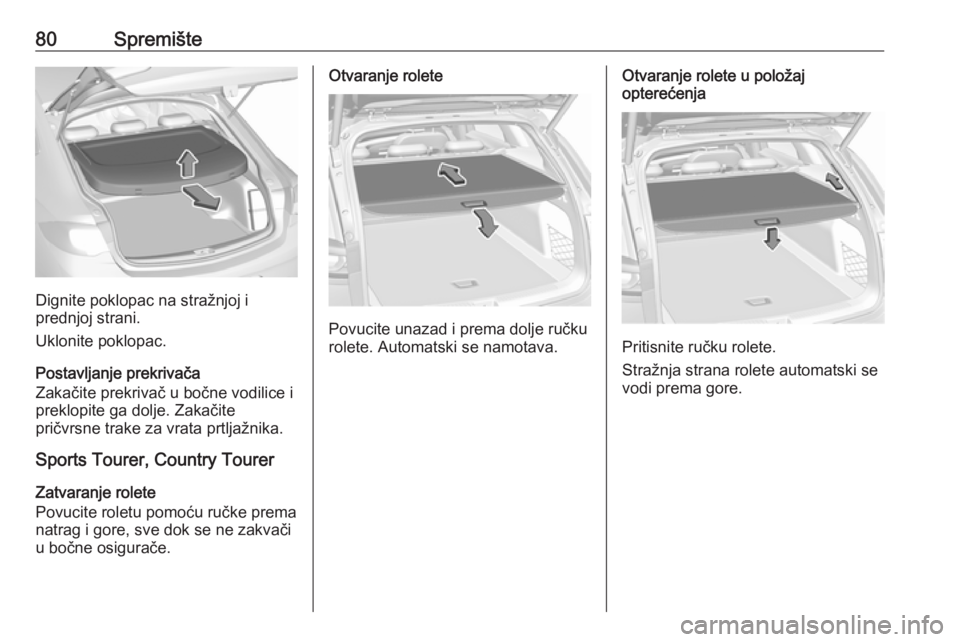

80Spremište
Dignite poklopac na stražnjoj i
prednjoj strani.
Uklonite poklopac.
Postavljanje prekrivača
Zakačite prekrivač u bočne vodilice i
preklopite ga dolje. Zakačite
pričvrsne trake za vrata prtljažnika.
Sports Tourer, Country Tourer
Zatvaranje rolete
Povucite roletu pomoću ručke prema
natrag i gore, sve dok se ne zakvači
u bočne osigurače.
Otvaranje rolete
Povucite unazad i prema dolje ručku
rolete. Automatski se namotava.
Otvaranje rolete u položaj
opterećenja
Pritisnite ručku rolete.
Stražnja strana rolete automatski se
vodi prema gore.

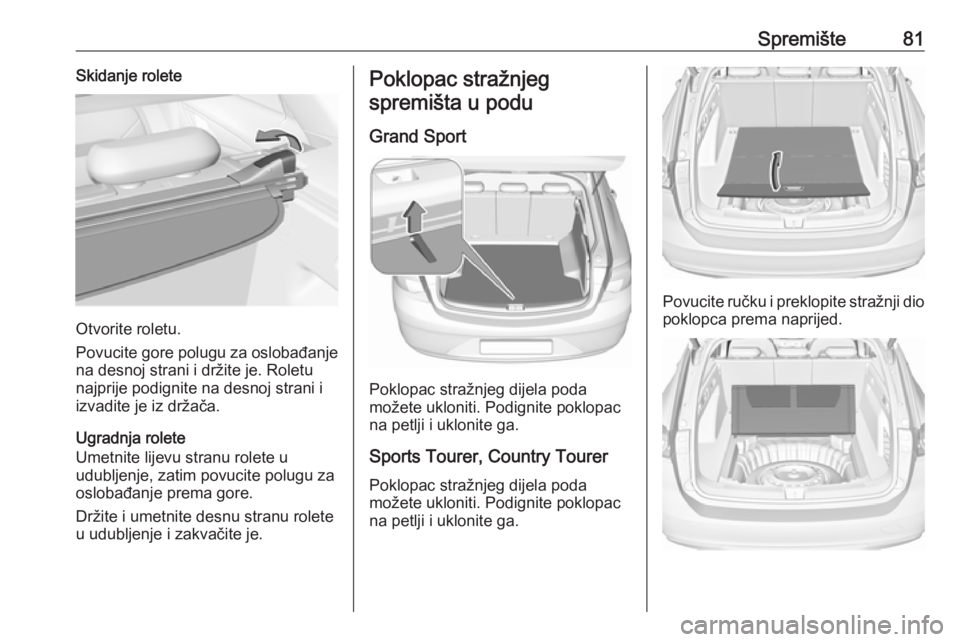

Spremište81Skidanje rolete
Otvorite roletu.
Povucite gore polugu za oslobađanje na desnoj strani i držite je. Roletu
najprije podignite na desnoj strani i
izvadite je iz držača.
Ugradnja rolete
Umetnite lijevu stranu rolete u
udubljenje, zatim povucite polugu za
oslobađanje prema gore.
Držite i umetnite desnu stranu rolete
u udubljenje i zakvačite je.
Poklopac stražnjeg
spremišta u podu
Grand Sport
Poklopac stražnjeg dijela poda
možete ukloniti. Podignite poklopac
na petlji i uklonite ga.
Sports Tourer, Country TourerPoklopac stražnjeg dijela poda
možete ukloniti. Podignite poklopac
na petlji i uklonite ga.
Povucite ručku i preklopite stražnji dio
poklopca prema naprijed.

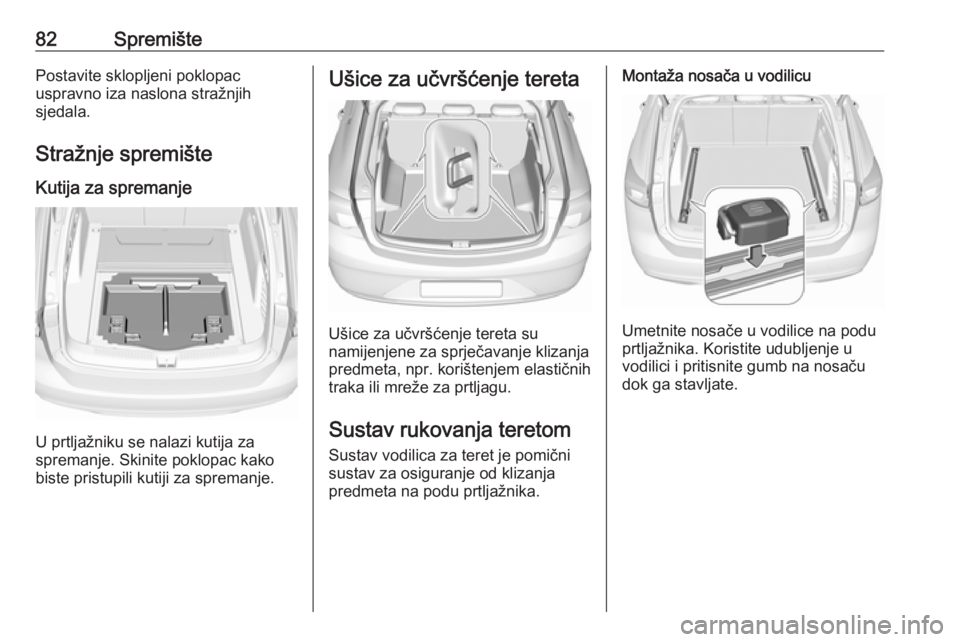

82SpremištePostavite sklopljeni poklopac
uspravno iza naslona stražnjih
sjedala.
Stražnje spremište
Kutija za spremanje
U prtljažniku se nalazi kutija za
spremanje. Skinite poklopac kako
biste pristupili kutiji za spremanje.
Ušice za učvršćenje tereta
Ušice za učvršćenje tereta su
namijenjene za sprječavanje klizanja
predmeta, npr. korištenjem elastičnih
traka ili mreže za prtljagu.
Sustav rukovanja teretom Sustav vodilica za teret je pomični
sustav za osiguranje od klizanja
predmeta na podu prtljažnika.
Montaža nosača u vodilicu
Umetnite nosače u vodilice na podu
prtljažnika. Koristite udubljenje u
vodilici i pritisnite gumb na nosaču
dok ga stavljate.

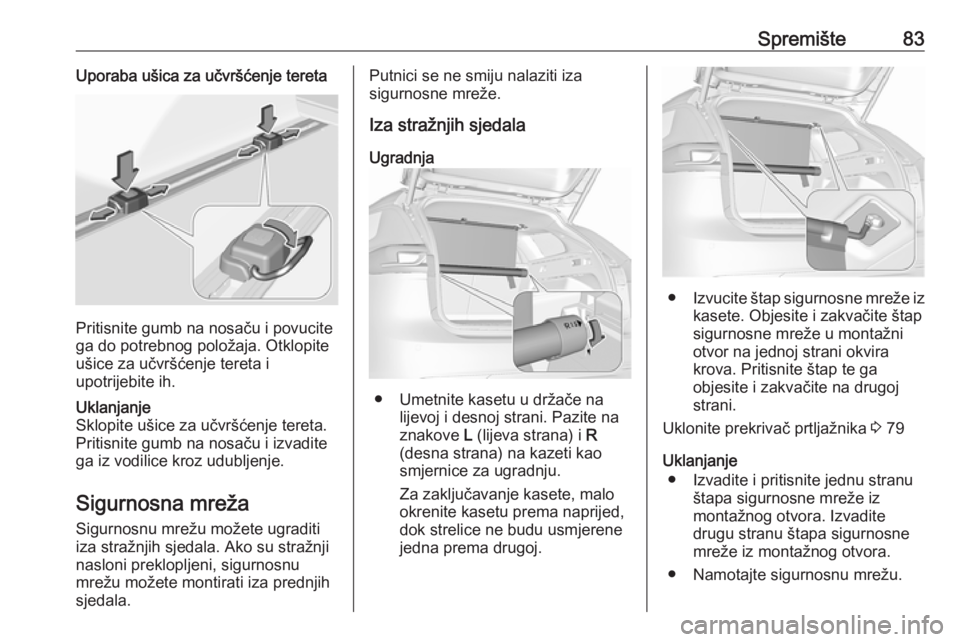

Spremište83Uporaba ušica za učvršćenje tereta
Pritisnite gumb na nosaču i povucite
ga do potrebnog položaja. Otklopite
ušice za učvršćenje tereta i
upotrijebite ih.
Uklanjanje
Sklopite ušice za učvršćenje tereta. Pritisnite gumb na nosaču i izvaditega iz vodilice kroz udubljenje.
Sigurnosna mreža
Sigurnosnu mrežu možete ugraditi
iza stražnjih sjedala. Ako su stražnji
nasloni preklopljeni, sigurnosnu
mrežu možete montirati iza prednjih
sjedala.
Putnici se ne smiju nalaziti iza
sigurnosne mreže.
Iza stražnjih sjedala
Ugradnja
● Umetnite kasetu u držače na lijevoj i desnoj strani. Pazite na
znakove L (lijeva strana) i R
(desna strana) na kazeti kao
smjernice za ugradnju.
Za zaključavanje kasete, malo
okrenite kasetu prema naprijed,
dok strelice ne budu usmjerene
jedna prema drugoj.
● Izvucite štap sigurnosne mreže iz
kasete. Objesite i zakvačite štap
sigurnosne mreže u montažni
otvor na jednoj strani okvira
krova. Pritisnite štap te ga
objesite i zakvačite na drugoj
strani.
Uklonite prekrivač prtljažnika 3 79
Uklanjanje ● Izvadite i pritisnite jednu stranu štapa sigurnosne mreže iz
montažnog otvora. Izvadite
drugu stranu štapa sigurnosne
mreže iz montažnog otvora.
● Namotajte sigurnosnu mrežu.

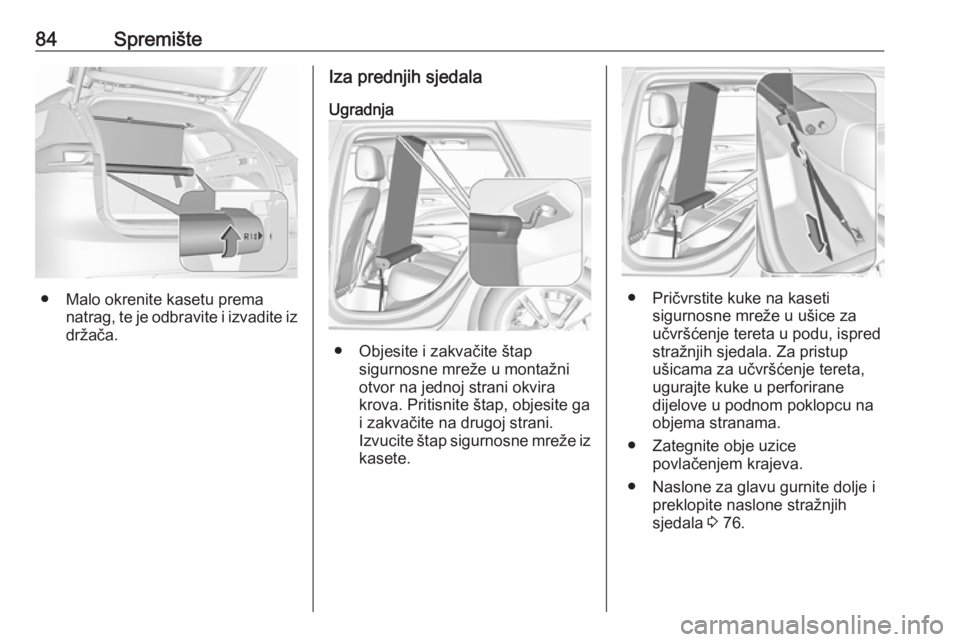

84Spremište
● Malo okrenite kasetu premanatrag, te je odbravite i izvadite iz
držača.
Iza prednjih sjedala
Ugradnja
● Objesite i zakvačite štap sigurnosne mreže u montažni
otvor na jednoj strani okvira
krova. Pritisnite štap, objesite ga
i zakvačite na drugoj strani.
Izvucite štap sigurnosne mreže iz
kasete.
● Pričvrstite kuke na kaseti sigurnosne mreže u ušice za
učvršćenje tereta u podu, ispred
stražnjih sjedala. Za pristup
ušicama za učvršćenje tereta,
ugurajte kuke u perforirane
dijelove u podnom poklopcu na
objema stranama.
● Zategnite obje uzice povlačenjem krajeva.
● Naslone za glavu gurnite dolje i preklopite naslone stražnjih
sjedala 3 76.

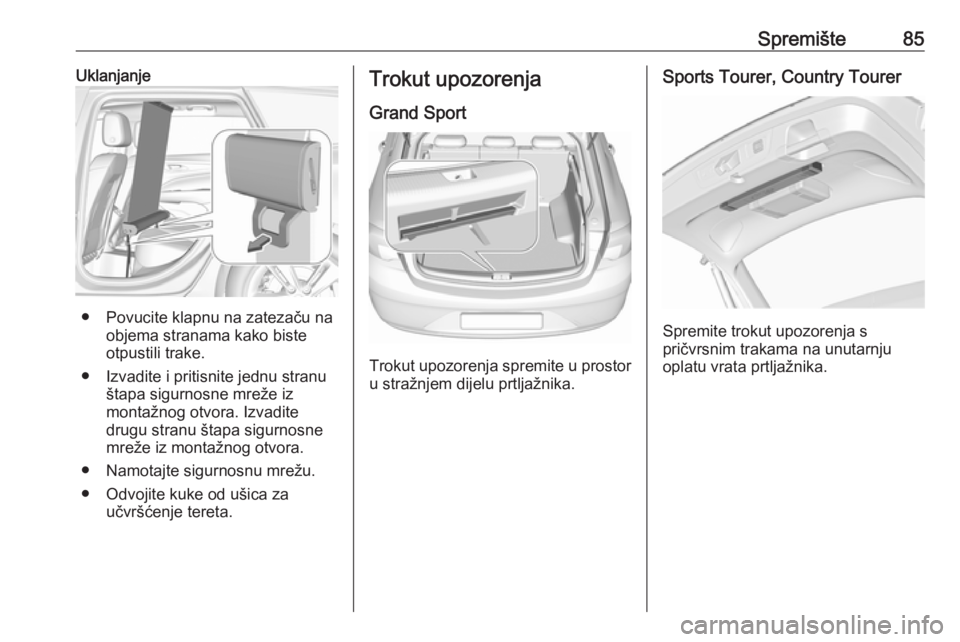

Spremište85Uklanjanje
● Povucite klapnu na zatezaču naobjema stranama kako biste
otpustili trake.
● Izvadite i pritisnite jednu stranu štapa sigurnosne mreže iz
montažnog otvora. Izvadite
drugu stranu štapa sigurnosne mreže iz montažnog otvora.
● Namotajte sigurnosnu mrežu.
● Odvojite kuke od ušica za učvršćenje tereta.
Trokut upozorenja
Grand Sport
Trokut upozorenja spremite u prostoru stražnjem dijelu prtljažnika.
Sports Tourer, Country Tourer
Spremite trokut upozorenja s
pričvrsnim trakama na unutarnju
oplatu vrata prtljažnika.

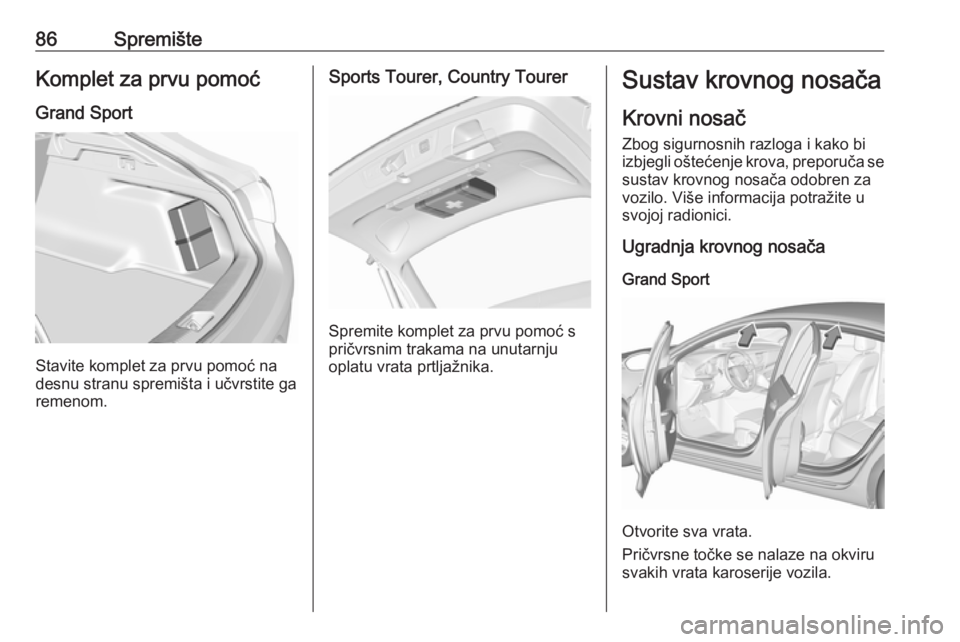

86SpremišteKomplet za prvu pomoć
Grand Sport
Stavite komplet za prvu pomoć na
desnu stranu spremišta i učvrstite ga
remenom.
Sports Tourer, Country Tourer
Spremite komplet za prvu pomoć s
pričvrsnim trakama na unutarnju
oplatu vrata prtljažnika.
Sustav krovnog nosača
Krovni nosač
Zbog sigurnosnih razloga i kako bi izbjegli oštećenje krova, preporuča se sustav krovnog nosača odobren zavozilo. Više informacija potražite usvojoj radionici.
Ugradnja krovnog nosača
Grand Sport
Otvorite sva vrata.
Pričvrsne točke se nalaze na okviru
svakih vrata karoserije vozila.

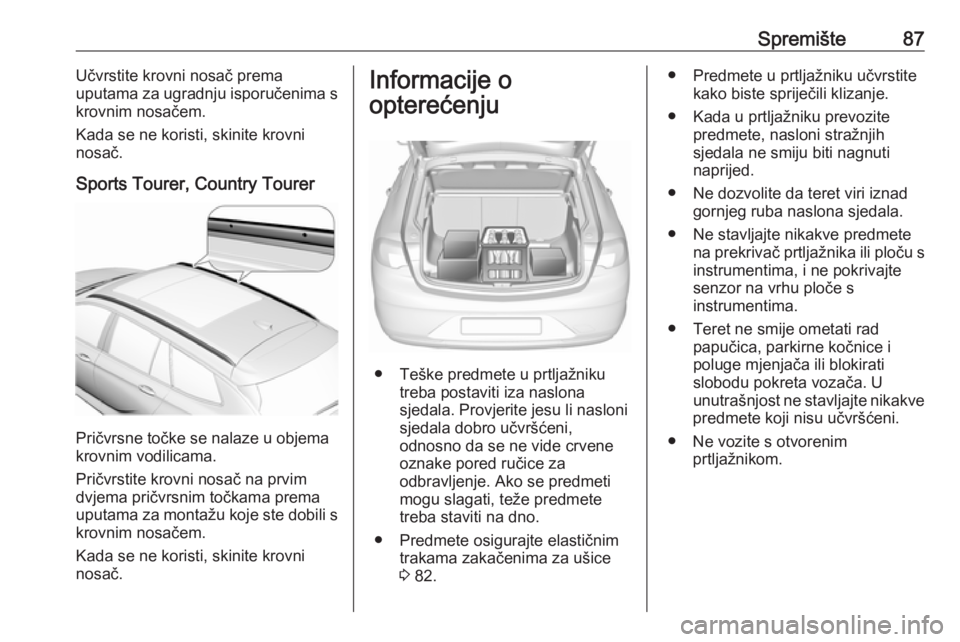

Spremište87Učvrstite krovni nosač prema
uputama za ugradnju isporučenima s
krovnim nosačem.
Kada se ne koristi, skinite krovni
nosač.
Sports Tourer, Country Tourer
Pričvrsne točke se nalaze u objema
krovnim vodilicama.
Pričvrstite krovni nosač na prvim
dvjema pričvrsnim točkama prema
uputama za montažu koje ste dobili s krovnim nosačem.
Kada se ne koristi, skinite krovni
nosač.
Informacije o
opterećenju
● Teške predmete u prtljažniku treba postaviti iza naslona
sjedala. Provjerite jesu li nasloni
sjedala dobro učvršćeni,
odnosno da se ne vide crvene
oznake pored ručice za
odbravljenje. Ako se predmeti mogu slagati, teže predmetetreba staviti na dno.
● Predmete osigurajte elastičnim trakama zakačenima za ušice
3 82.
● Predmete u prtljažniku učvrstite
kako biste spriječili klizanje.
● Kada u prtljažniku prevozite predmete, nasloni stražnjih
sjedala ne smiju biti nagnuti
naprijed.
● Ne dozvolite da teret viri iznad gornjeg ruba naslona sjedala.
● Ne stavljajte nikakve predmete na prekrivač prtljažnika ili ploču s
instrumentima, i ne pokrivajte
senzor na vrhu ploče s
instrumentima.
● Teret ne smije ometati rad papučica, parkirne kočnice i
poluge mjenjača ili blokirati
slobodu pokreta vozača. U
unutrašnjost ne stavljajte nikakve
predmete koji nisu učvršćeni.
● Ne vozite s otvorenim prtljažnikom.

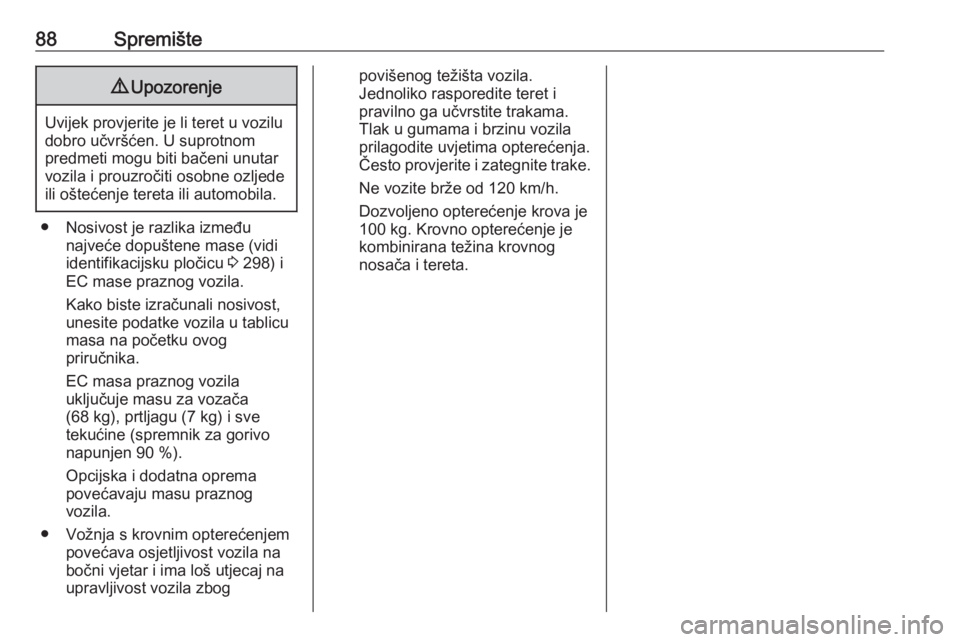

88Spremište9Upozorenje
Uvijek provjerite je li teret u vozilu
dobro učvršćen. U suprotnom
predmeti mogu biti bačeni unutar
vozila i prouzročiti osobne ozljede
ili oštećenje tereta ili automobila.
● Nosivost je razlika između najveće dopuštene mase (vidi
identifikacijsku pločicu 3 298) i
EC mase praznog vozila.
Kako biste izračunali nosivost,
unesite podatke vozila u tablicu
masa na početku ovog
priručnika.
EC masa praznog vozila
uključuje masu za vozača
(68 kg), prtljagu (7 kg) i sve
tekućine (spremnik za gorivo
napunjen 90 %).
Opcijska i dodatna oprema
povećavaju masu praznog
vozila.
● Vožnja s krovnim opterećenjem povećava osjetljivost vozila na
bočni vjetar i ima loš utjecaj na upravljivost vozila zbog
povišenog težišta vozila.
Jednoliko rasporedite teret i
pravilno ga učvrstite trakama.
Tlak u gumama i brzinu vozila
prilagodite uvjetima opterećenja.
Često provjerite i zategnite trake.
Ne vozite brže od 120 km/h.
Dozvoljeno opterećenje krova je
100 kg. Krovno opterećenje je
kombinirana težina krovnog
nosača i tereta.
