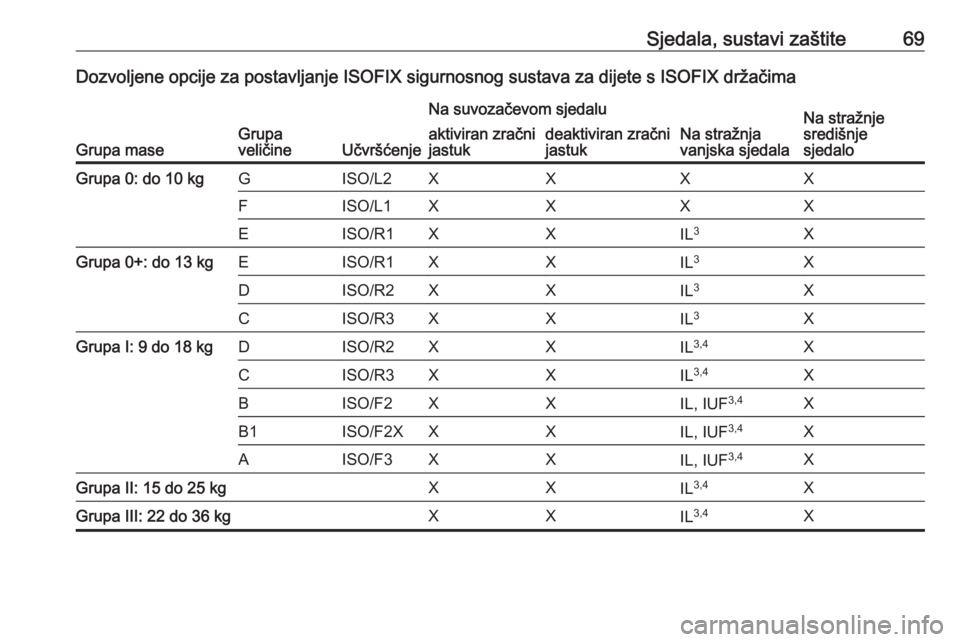

Sjedala, sustavi zaštite69Dozvoljene opcije za postavljanje ISOFIX sigurnosnog sustava za dijete s ISOFIX držačima
Grupa maseGrupa
veličineUčvršćenje
Na suvozačevom sjedalu
Na stražnja
vanjska sjedalaNa stražnje
središnje
sjedaloaktiviran zračni
jastukdeaktiviran zračni
jastukGrupa 0: do 10 kgGISO/L2XXXXFISO/L1XXXXEISO/R1XXIL 3XGrupa 0+: do 13 kgEISO/R1XXIL 3XDISO/R2XXIL3XCISO/R3XXIL3XGrupa I: 9 do 18 kgDISO/R2XXIL 3,4XCISO/R3XXIL 3,4XBISO/F2XXIL, IUF 3,4XB1ISO/F2XXXIL, IUF3,4XAISO/F3XXIL, IUF 3,4XGrupa II: 15 do 25 kgXXIL3,4XGrupa III: 22 do 36 kgXXIL3,4X

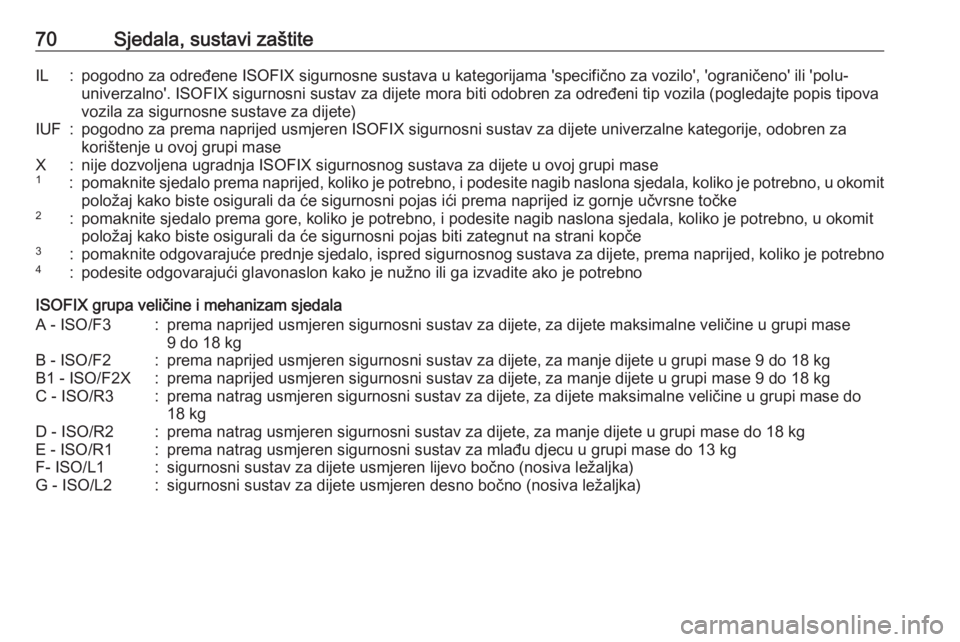

70Sjedala, sustavi zaštiteIL:pogodno za određene ISOFIX sigurnosne sustava u kategorijama 'specifično za vozilo', 'ograničeno' ili 'polu-univerzalno'. ISOFIX sigurnosni sustav za dijete mora biti odobren za određeni tip vozila (pogledajte popis tipova
vozila za sigurnosne sustave za dijete)IUF:pogodno za prema naprijed usmjeren ISOFIX sigurnosni sustav za dijete univerzalne kategorije, odobren za
korištenje u ovoj grupi maseX:nije dozvoljena ugradnja ISOFIX sigurnosnog sustava za dijete u ovoj grupi mase1:pomaknite sjedalo prema naprijed, koliko je potrebno, i podesite nagib naslona sjedala, koliko je potrebno, u okomit položaj kako biste osigurali da će sigurnosni pojas ići prema naprijed iz gornje učvrsne točke2:pomaknite sjedalo prema gore, koliko je potrebno, i podesite nagib naslona sjedala, koliko je potrebno, u okomitpoložaj kako biste osigurali da će sigurnosni pojas biti zategnut na strani kopče3:pomaknite odgovarajuće prednje sjedalo, ispred sigurnosnog sustava za dijete, prema naprijed, koliko je potrebno4:podesite odgovarajući glavonaslon kako je nužno ili ga izvadite ako je potrebno
ISOFIX grupa veličine i mehanizam sjedala
A - ISO/F3:prema naprijed usmjeren sigurnosni sustav za dijete, za dijete maksimalne veličine u grupi mase
9 do 18 kgB - ISO/F2:prema naprijed usmjeren sigurnosni sustav za dijete, za manje dijete u grupi mase 9 do 18 kgB1 - ISO/F2X:prema naprijed usmjeren sigurnosni sustav za dijete, za manje dijete u grupi mase 9 do 18 kgC - ISO/R3:prema natrag usmjeren sigurnosni sustav za dijete, za dijete maksimalne veličine u grupi mase do
18 kgD - ISO/R2:prema natrag usmjeren sigurnosni sustav za dijete, za manje dijete u grupi mase do 18 kgE - ISO/R1:prema natrag usmjeren sigurnosni sustav za mlađu djecu u grupi mase do 13 kgF- ISO/L1:sigurnosni sustav za dijete usmjeren lijevo bočno (nosiva ležaljka)G - ISO/L2:sigurnosni sustav za dijete usmjeren desno bočno (nosiva ležaljka)

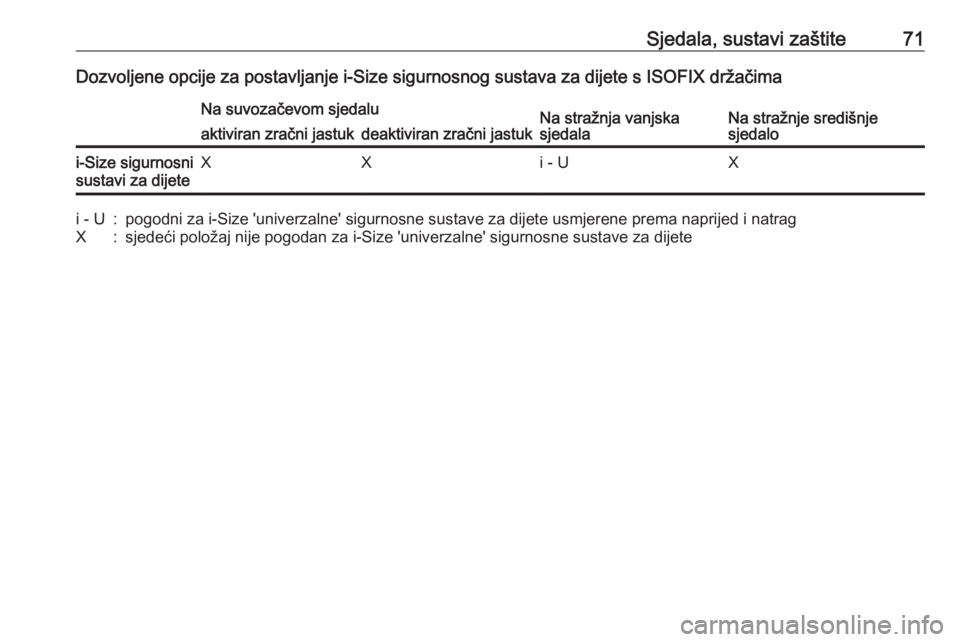

Sjedala, sustavi zaštite71Dozvoljene opcije za postavljanje i-Size sigurnosnog sustava za dijete s ISOFIX držačimaNa suvozačevom sjedaluNa stražnja vanjska
sjedalaNa stražnje središnje
sjedaloaktiviran zračni jastukdeaktiviran zračni jastuki-Size sigurnosni
sustavi za dijeteXXi - UXi - U:pogodni za i-Size 'univerzalne' sigurnosne sustave za dijete usmjerene prema naprijed i natragX:sjedeći položaj nije pogodan za i-Size 'univerzalne' sigurnosne sustave za dijete

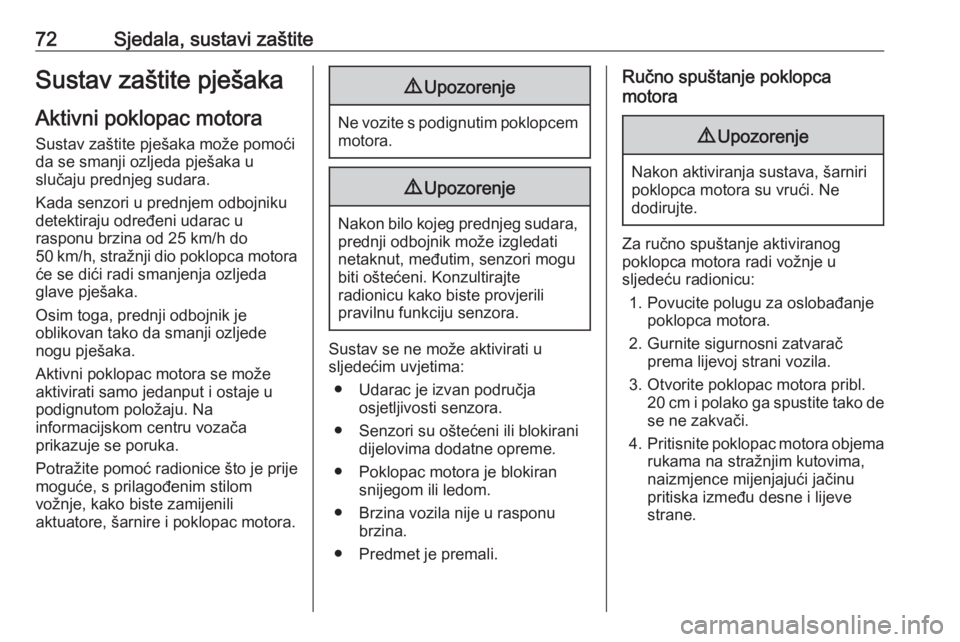

72Sjedala, sustavi zaštiteSustav zaštite pješakaAktivni poklopac motora Sustav zaštite pješaka može pomoćida se smanji ozljeda pješaka u
slučaju prednjeg sudara.
Kada senzori u prednjem odbojniku
detektiraju određeni udarac u
rasponu brzina od 25 km/h do
50 km/h, stražnji dio poklopca motora će se dići radi smanjenja ozljeda
glave pješaka.
Osim toga, prednji odbojnik je
oblikovan tako da smanji ozljede
nogu pješaka.
Aktivni poklopac motora se može
aktivirati samo jedanput i ostaje u
podignutom položaju. Na
informacijskom centru vozača
prikazuje se poruka.
Potražite pomoć radionice što je prije
moguće, s prilagođenim stilom
vožnje, kako biste zamijenili
aktuatore, šarnire i poklopac motora.9 Upozorenje
Ne vozite s podignutim poklopcem
motora.
9 Upozorenje
Nakon bilo kojeg prednjeg sudara,
prednji odbojnik može izgledatinetaknut, međutim, senzori mogu
biti oštećeni. Konzultirajte
radionicu kako biste provjerili
pravilnu funkciju senzora.
Sustav se ne može aktivirati u
sljedećim uvjetima:
● Udarac je izvan područja osjetljivosti senzora.
● Senzori su oštećeni ili blokirani dijelovima dodatne opreme.
● Poklopac motora je blokiran snijegom ili ledom.
● Brzina vozila nije u rasponu brzina.
● Predmet je premali.
Ručno spuštanje poklopca
motora9 Upozorenje
Nakon aktiviranja sustava, šarniri
poklopca motora su vrući. Ne
dodirujte.
Za ručno spuštanje aktiviranog
poklopca motora radi vožnje u
sljedeću radionicu:
1. Povucite polugu za oslobađanje poklopca motora.
2. Gurnite sigurnosni zatvarač prema lijevoj strani vozila.
3. Otvorite poklopac motora pribl. 20 cm i polako ga spustite tako de
se ne zakvači.
4. Pritisnite poklopac motora objema
rukama na stražnjim kutovima,
naizmjence mijenjajući jačinu
pritiska između desne i lijeve
strane.

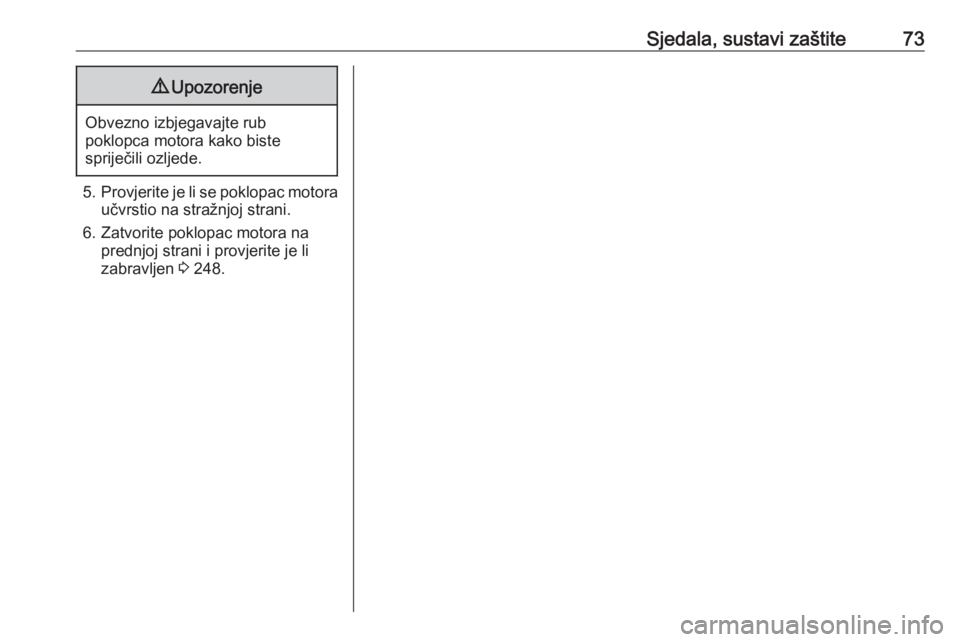

Sjedala, sustavi zaštite739Upozorenje
Obvezno izbjegavajte rub
poklopca motora kako biste
spriječili ozljede.
5. Provjerite je li se poklopac motora
učvrstio na stražnjoj strani.
6. Zatvorite poklopac motora na prednjoj strani i provjerite je li
zabravljen 3 248.

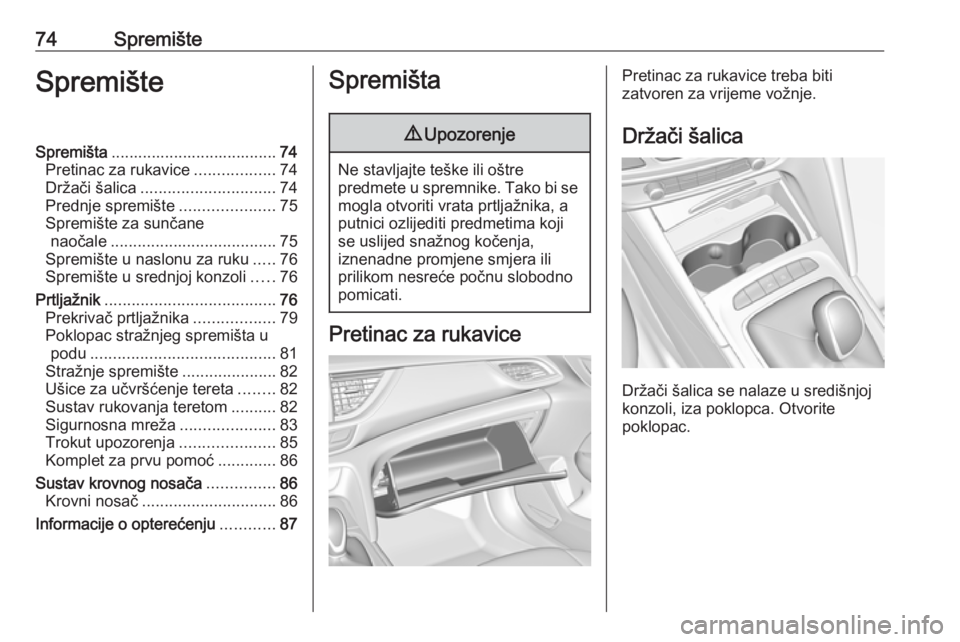

74SpremišteSpremišteSpremišta..................................... 74
Pretinac za rukavice ..................74
Držači šalica .............................. 74
Prednje spremište .....................75
Spremište za sunčane naočale ..................................... 75
Spremište u naslonu za ruku .....76
Spremište u srednjoj konzoli .....76
Prtljažnik ...................................... 76
Prekrivač prtljažnika ..................79
Poklopac stražnjeg spremišta u podu ......................................... 81
Stražnje spremište .....................82
Ušice za učvršćenje tereta ........82
Sustav rukovanja teretom ..........82
Sigurnosna mreža .....................83
Trokut upozorenja .....................85
Komplet za prvu pomoć .............86
Sustav krovnog nosača ...............86
Krovni nosač .............................. 86
Informacije o opterećenju ............87Spremišta9Upozorenje
Ne stavljajte teške ili oštre
predmete u spremnike. Tako bi se
mogla otvoriti vrata prtljažnika, a putnici ozlijediti predmetima kojise uslijed snažnog kočenja,
iznenadne promjene smjera ili
prilikom nesreće počnu slobodno
pomicati.
Pretinac za rukavice
Pretinac za rukavice treba biti
zatvoren za vrijeme vožnje.
Držači šalica
Držači šalica se nalaze u središnjoj
konzoli, iza poklopca. Otvorite
poklopac.

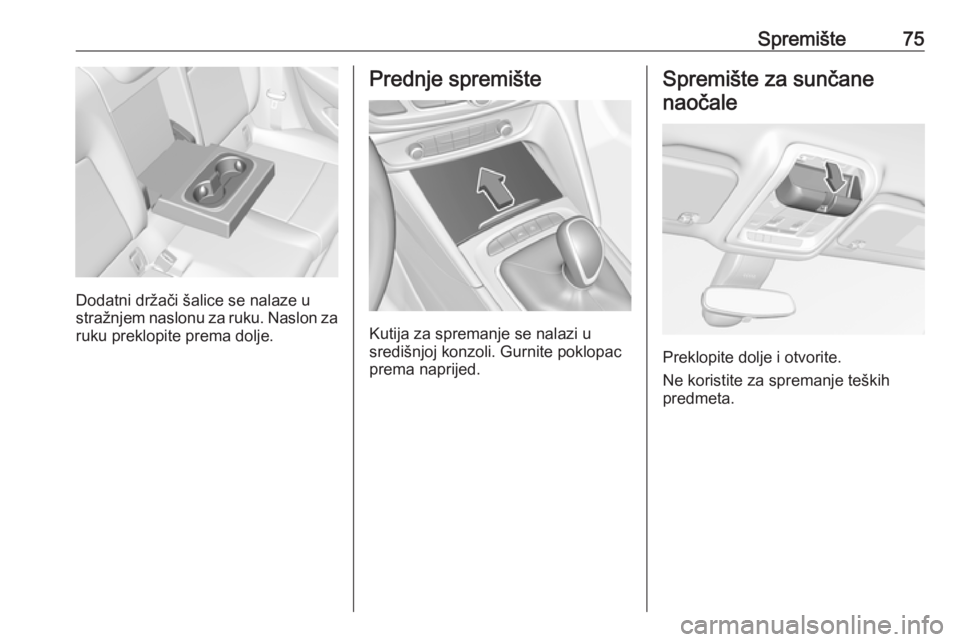

Spremište75
Dodatni držači šalice se nalaze u
stražnjem naslonu za ruku. Naslon za ruku preklopite prema dolje.
Prednje spremište
Kutija za spremanje se nalazi u
središnjoj konzoli. Gurnite poklopac
prema naprijed.
Spremište za sunčane
naočale
Preklopite dolje i otvorite.
Ne koristite za spremanje teških
predmeta.

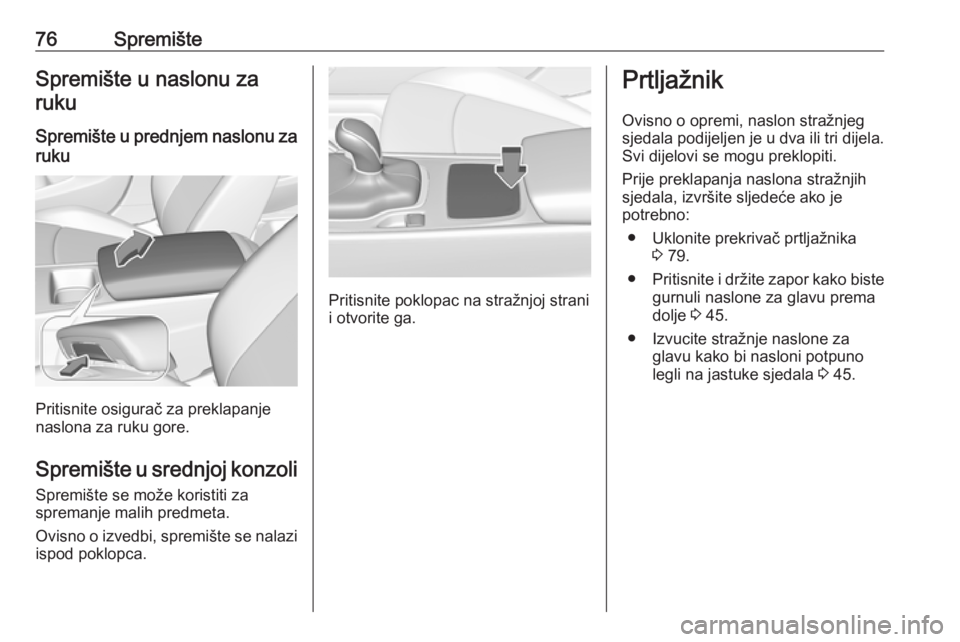

76SpremišteSpremište u naslonu zaruku
Spremište u prednjem naslonu za
ruku
Pritisnite osigurač za preklapanje
naslona za ruku gore.
Spremište u srednjoj konzoli Spremište se može koristiti za
spremanje malih predmeta.
Ovisno o izvedbi, spremište se nalazi
ispod poklopca.
Pritisnite poklopac na stražnjoj strani
i otvorite ga.
Prtljažnik
Ovisno o opremi, naslon stražnjeg
sjedala podijeljen je u dva ili tri dijela.
Svi dijelovi se mogu preklopiti.
Prije preklapanja naslona stražnjih
sjedala, izvršite sljedeće ako je
potrebno:
● Uklonite prekrivač prtljažnika 3 79.
● Pritisnite i držite zapor kako biste
gurnuli naslone za glavu prema
dolje 3 45.
● Izvucite stražnje naslone za glavu kako bi nasloni potpunolegli na jastuke sjedala 3 45.

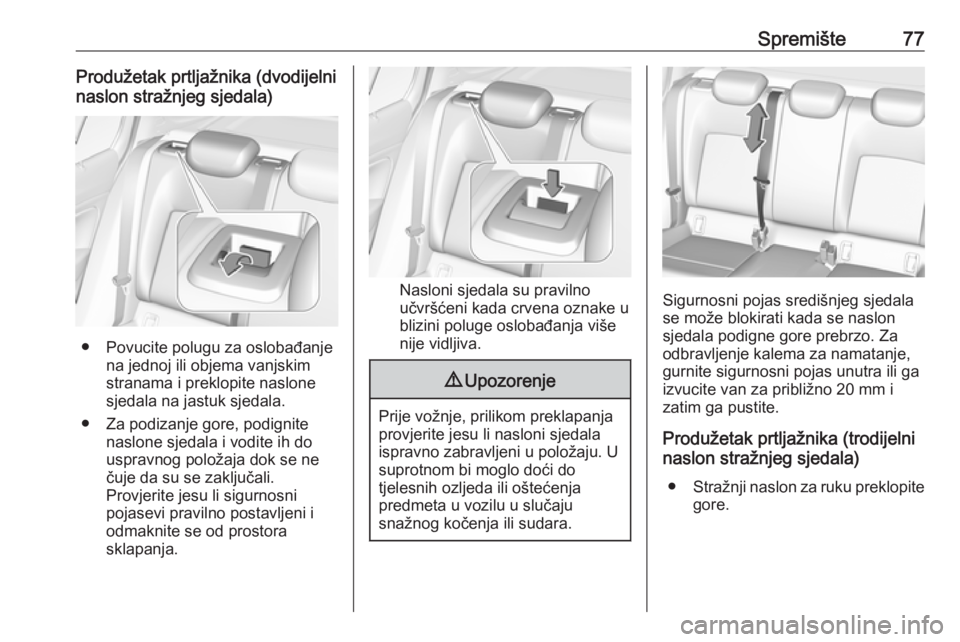

Spremište77Produžetak prtljažnika (dvodijelni
naslon stražnjeg sjedala)
● Povucite polugu za oslobađanje na jednoj ili objema vanjskim
stranama i preklopite naslone sjedala na jastuk sjedala.
● Za podizanje gore, podignite naslone sjedala i vodite ih do
uspravnog položaja dok se ne
čuje da su se zaključali.
Provjerite jesu li sigurnosni
pojasevi pravilno postavljeni i
odmaknite se od prostora
sklapanja.
Nasloni sjedala su pravilno
učvršćeni kada crvena oznake u
blizini poluge oslobađanja više
nije vidljiva.
9 Upozorenje
Prije vožnje, prilikom preklapanja
provjerite jesu li nasloni sjedala
ispravno zabravljeni u položaju. U suprotnom bi moglo doći do
tjelesnih ozljeda ili oštećenja
predmeta u vozilu u slučaju
snažnog kočenja ili sudara.
Sigurnosni pojas središnjeg sjedala
se može blokirati kada se naslon
sjedala podigne gore prebrzo. Za
odbravljenje kalema za namatanje,
gurnite sigurnosni pojas unutra ili ga
izvucite van za približno 20 mm i
zatim ga pustite.
Produžetak prtljažnika (trodijelni
naslon stražnjeg sjedala)
● Stražnji naslon za ruku preklopite
gore.

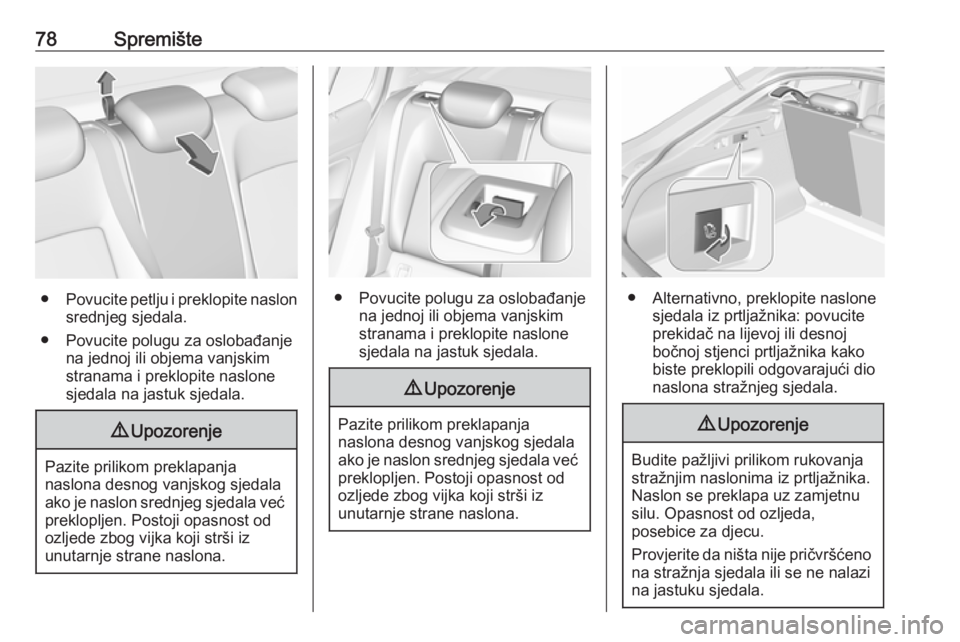

78Spremište
●Povucite petlju i preklopite naslon
srednjeg sjedala.
● Povucite polugu za oslobađanje na jednoj ili objema vanjskim
stranama i preklopite naslone sjedala na jastuk sjedala.
9 Upozorenje
Pazite prilikom preklapanja
naslona desnog vanjskog sjedala ako je naslon srednjeg sjedala već preklopljen. Postoji opasnost od
ozljede zbog vijka koji strši iz
unutarnje strane naslona.
● Povucite polugu za oslobađanje na jednoj ili objema vanjskim
stranama i preklopite naslone sjedala na jastuk sjedala.
9 Upozorenje
Pazite prilikom preklapanja
naslona desnog vanjskog sjedala ako je naslon srednjeg sjedala već preklopljen. Postoji opasnost od
ozljede zbog vijka koji strši iz
unutarnje strane naslona.
● Alternativno, preklopite naslone sjedala iz prtljažnika: povucite
prekidač na lijevoj ili desnoj
bočnoj stjenci prtljažnika kako
biste preklopili odgovarajući dio
naslona stražnjeg sjedala.
9 Upozorenje
Budite pažljivi prilikom rukovanja
stražnjim naslonima iz prtljažnika.
Naslon se preklapa uz zamjetnu
silu. Opasnost od ozljeda,
posebice za djecu.
Provjerite da ništa nije pričvršćeno na stražnja sjedala ili se ne nalazi
na jastuku sjedala.
