OPEL INSIGNIA BREAK 2018.5 Sürücü El Kitabı (in Turkish)

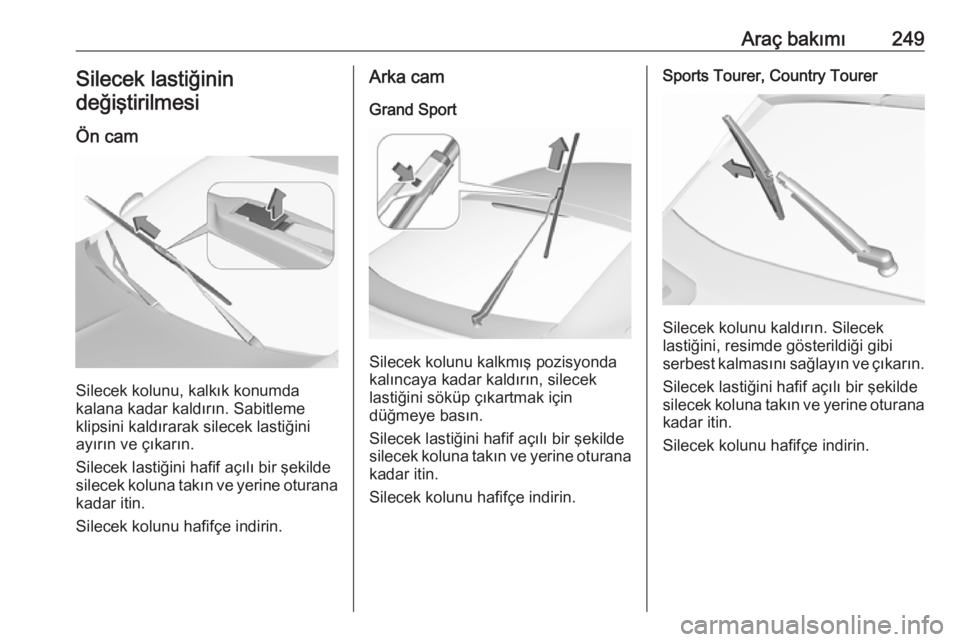

Araç bakımı249Silecek lastiğinin
değiştirilmesi
Ön cam
Silecek kolunu, kalkık konumda
kalana kadar kaldırın. Sabitleme
klipsini kaldırarak silecek lastiğini
ayırın ve çıkarın.
Silecek lastiğini hafif açılı bir şekilde
silecek koluna takın ve yerine oturana
kadar itin.
Silecek kolunu hafifçe indirin.
Arka cam
Grand Sport
Silecek kolunu kalkmış pozisyonda
kalıncaya kadar kaldırın, silecek
lastiğini söküp çıkartmak için
düğmeye basın.
Silecek lastiğini hafif açılı bir şekilde silecek koluna takın ve yerine oturana
kadar itin.
Silecek kolunu hafifçe indirin.
Sports Tourer, Country Tourer
Silecek kolunu kaldırın. Silecek
lastiğini, resimde gösterildiği gibi
serbest kalmasını sağlayın ve çıkarın.
Silecek lastiğini hafif açılı bir şekilde
silecek koluna takın ve yerine oturana
kadar itin.
Silecek kolunu hafifçe indirin.

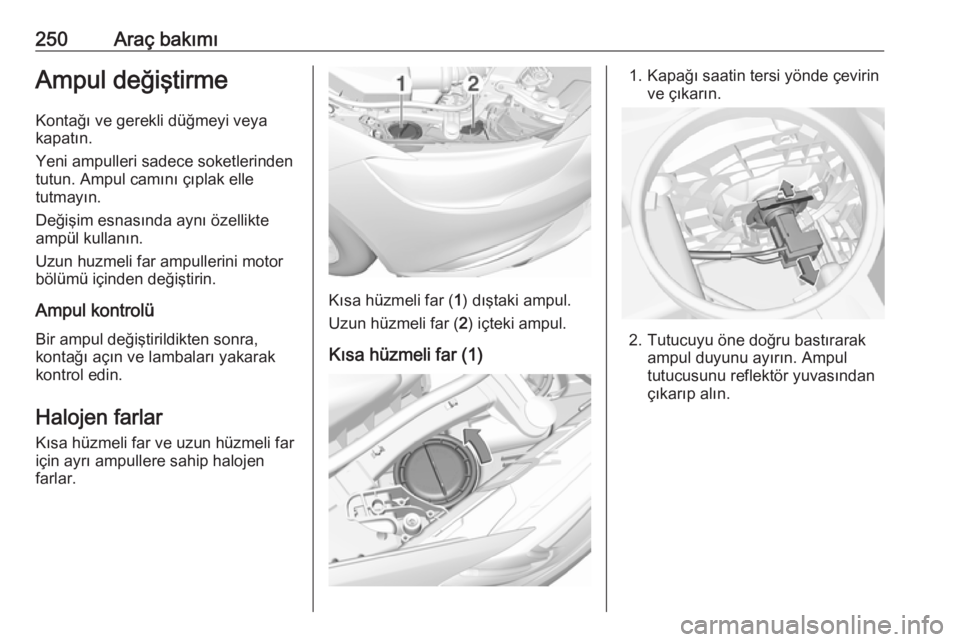

250Araç bakımıAmpul değiştirmeKontağı ve gerekli düğmeyi veya
kapatın.
Yeni ampulleri sadece soketlerinden
tutun. Ampul camını çıplak elle
tutmayın.
Değişim esnasında aynı özellikte
ampül kullanın.
Uzun huzmeli far ampullerini motor
bölümü içinden değiştirin.
Ampul kontrolü
Bir ampul değiştirildikten sonra,
kontağı açın ve lambaları yakarak
kontrol edin.
Halojen farlar
Kısa hüzmeli far ve uzun hüzmeli far
için ayrı ampullere sahip halojen
farlar.
Kısa hüzmeli far ( 1) dıştaki ampul.
Uzun hüzmeli far ( 2) içteki ampul.
Kısa hüzmeli far (1)
1. Kapağı saatin tersi yönde çevirin ve çıkarın.
2. Tutucuyu öne doğru bastırarakampul duyunu ayırın. Ampul
tutucusunu reflektör yuvasından
çıkarıp alın.

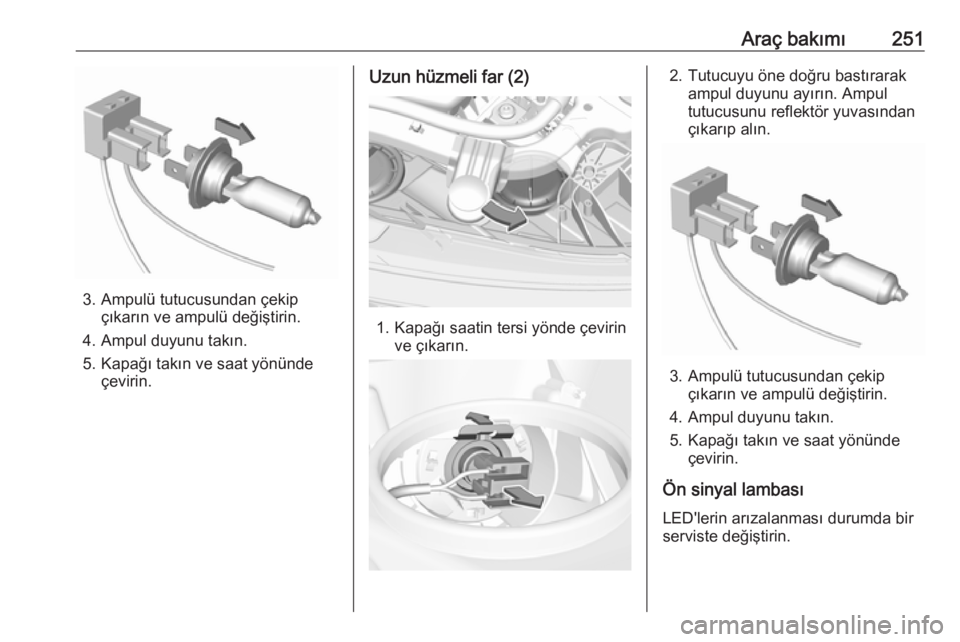

Araç bakımı251
3. Ampulü tutucusundan çekipçıkarın ve ampulü değiştirin.
4. Ampul duyunu takın.
5. Kapağı takın ve saat yönünde çevirin.
Uzun hüzmeli far (2)
1. Kapağı saatin tersi yönde çevirin ve çıkarın.
2. Tutucuyu öne doğru bastırarakampul duyunu ayırın. Ampul
tutucusunu reflektör yuvasından
çıkarıp alın.
3. Ampulü tutucusundan çekip çıkarın ve ampulü değiştirin.
4. Ampul duyunu takın.
5. Kapağı takın ve saat yönünde çevirin.
Ön sinyal lambası
LED'lerin arızalanması durumda bir
serviste değiştirin.

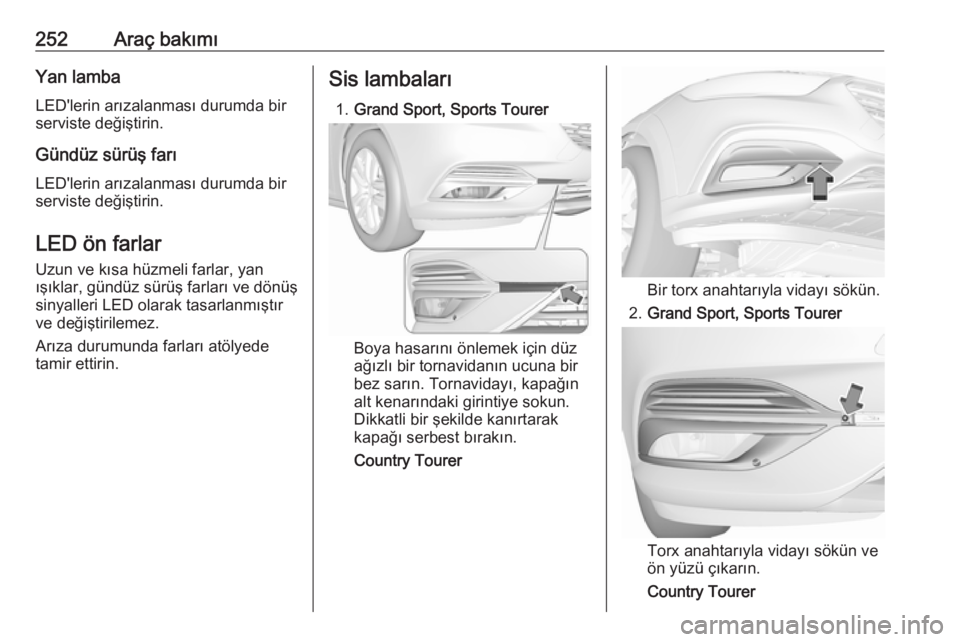

252Araç bakımıYan lambaLED'lerin arızalanması durumda bir
serviste değiştirin.
Gündüz sürüş farı
LED'lerin arızalanması durumda bir
serviste değiştirin.
LED ön farlar
Uzun ve kısa hüzmeli farlar, yan
ışıklar, gündüz sürüş farları ve dönüş
sinyalleri LED olarak tasarlanmıştır
ve değiştirilemez.
Arıza durumunda farları atölyede
tamir ettirin.Sis lambaları
1. Grand Sport, Sports Tourer
Boya hasarını önlemek için düz
ağızlı bir tornavidanın ucuna bir
bez sarın. Tornavidayı, kapağın
alt kenarındaki girintiye sokun.
Dikkatli bir şekilde kanırtarak
kapağı serbest bırakın.
Country Tourer
Bir torx anahtarıyla vidayı sökün.
2. Grand Sport, Sports Tourer
Torx anahtarıyla vidayı sökün ve
ön yüzü çıkarın.
Country Tourer

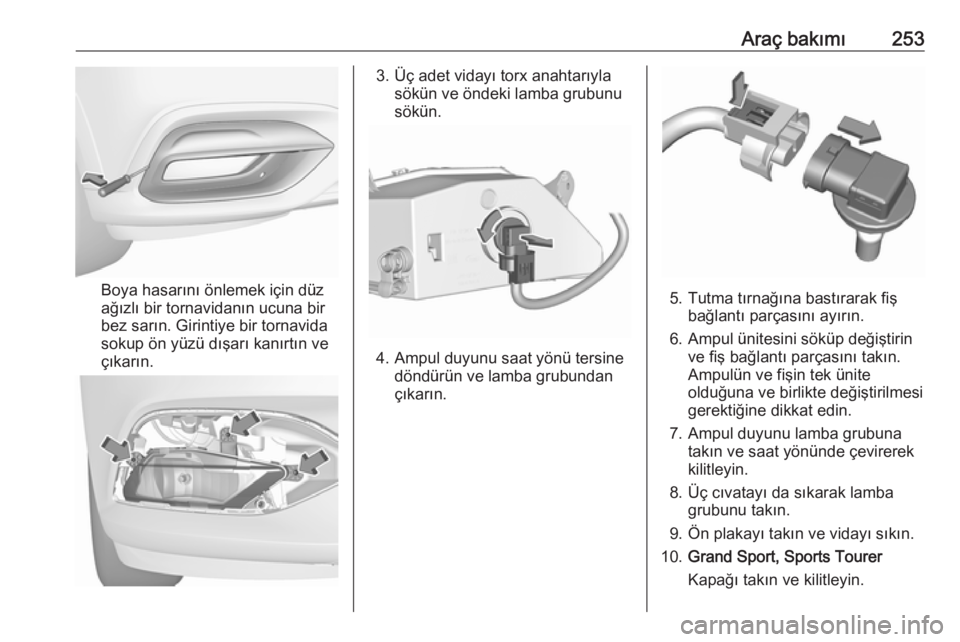

Araç bakımı253
Boya hasarını önlemek için düz
ağızlı bir tornavidanın ucuna bir
bez sarın. Girintiye bir tornavida
sokup ön yüzü dışarı kanırtın ve
çıkarın.
3. Üç adet vidayı torx anahtarıyla sökün ve öndeki lamba grubunu
sökün.
4. Ampul duyunu saat yönü tersine döndürün ve lamba grubundan
çıkarın.
5. Tutma tırnağına bastırarak fiş bağlantı parçasını ayırın.
6. Ampul ünitesini söküp değiştirin ve fiş bağlantı parçasını takın.
Ampulün ve fişin tek ünite
olduğuna ve birlikte değiştirilmesi
gerektiğine dikkat edin.
7. Ampul duyunu lamba grubuna takın ve saat yönünde çevirerek
kilitleyin.
8. Üç cıvatayı da sıkarak lamba grubunu takın.
9. Ön plakayı takın ve vidayı sıkın.
10. Grand Sport, Sports Tourer
Kapağı takın ve kilitleyin.

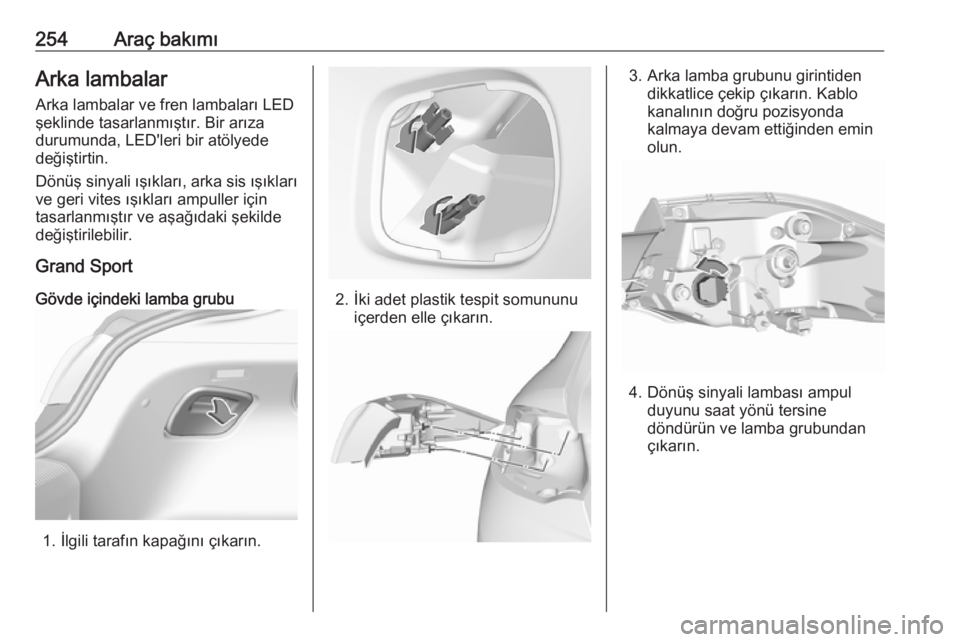

254Araç bakımıArka lambalar
Arka lambalar ve fren lambaları LED
şeklinde tasarlanmıştır. Bir arıza
durumunda, LED'leri bir atölyede
değiştirtin.
Dönüş sinyali ışıkları, arka sis ışıkları ve geri vites ışıkları ampuller için
tasarlanmıştır ve aşağıdaki şekilde
değiştirilebilir.
Grand Sport
Gövde içindeki lamba grubu
1. İlgili tarafın kapağını çıkarın.
2. İki adet plastik tespit somununu içerden elle çıkarın.
3. Arka lamba grubunu girintiden dikkatlice çekip çıkarın. Kablo
kanalının doğru pozisyonda
kalmaya devam ettiğinden emin
olun.
4. Dönüş sinyali lambası ampul duyunu saat yönü tersine
döndürün ve lamba grubundan
çıkarın.

Araç bakımı255
5. Dönüş sinyali ampulünü çıkarınve değiştirin.
6. Ampul duyunu lamba grubuna takın.
7. Lamba grubunu araç gövdesine takın ve sabitleme somunlarını
bagaj bölmesinin içinden sıkın.
Kapağı takın.
Arka kapaktaki lamba grubu
1. Arka kapaktaki kapağı serbest bırakın ve çıkarın.
2. Plastik sabitleme somununu elle gevşetin.
3. Arka lamba grubunu girintilerdendikkatlice çekip çıkarın. Kablo
kanalının doğru pozisyonda
kalmaya devam ettiğinden emin
olun.

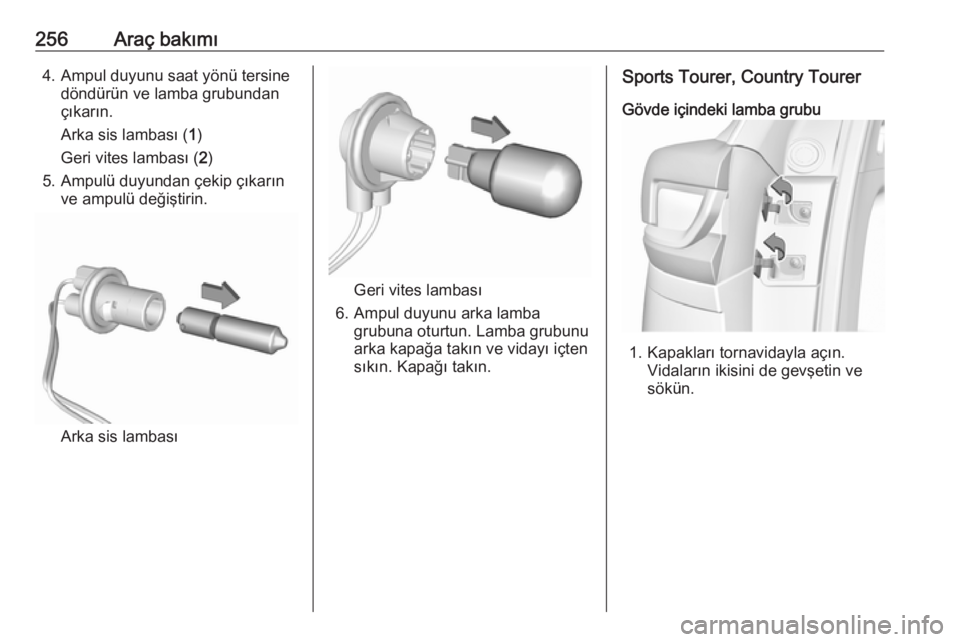

256Araç bakımı4. Ampul duyunu saat yönü tersinedöndürün ve lamba grubundan
çıkarın.
Arka sis lambası ( 1)
Geri vites lambası ( 2)
5. Ampulü duyundan çekip çıkarın ve ampulü değiştirin.
Arka sis lambası
Geri vites lambası
6. Ampul duyunu arka lamba grubuna oturtun. Lamba grubunu
arka kapağa takın ve vidayı içten
sıkın. Kapağı takın.
Sports Tourer, Country Tourer
Gövde içindeki lamba grubu
1. Kapakları tornavidayla açın. Vidaların ikisini de gevşetin ve
sökün.

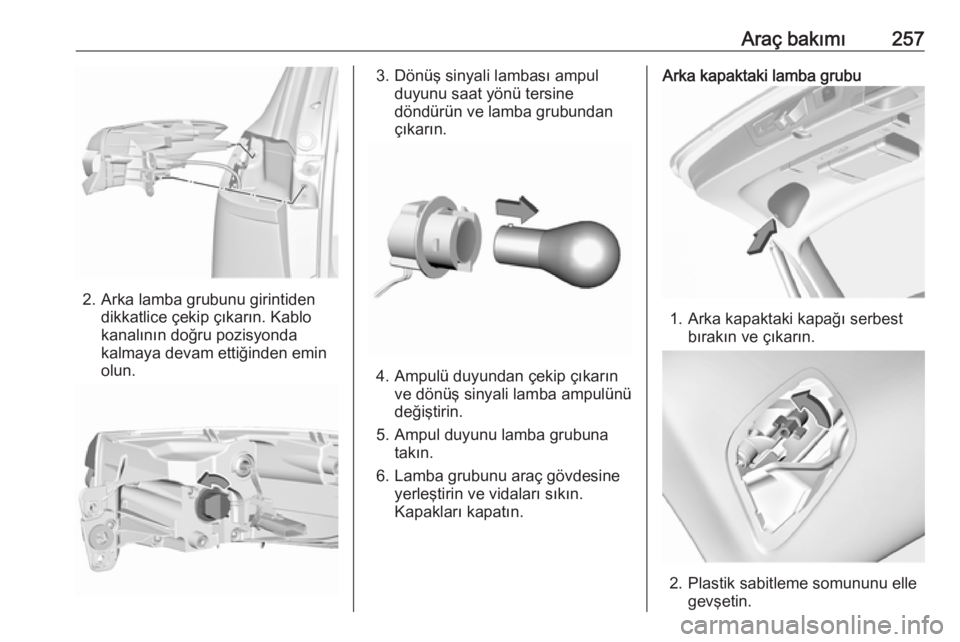

Araç bakımı257
2. Arka lamba grubunu girintidendikkatlice çekip çıkarın. Kablo
kanalının doğru pozisyonda
kalmaya devam ettiğinden emin
olun.
3. Dönüş sinyali lambası ampul duyunu saat yönü tersine
döndürün ve lamba grubundan
çıkarın.
4. Ampulü duyundan çekip çıkarın ve dönüş sinyali lamba ampulünü
değiştirin.
5. Ampul duyunu lamba grubuna takın.
6. Lamba grubunu araç gövdesine yerleştirin ve vidaları sıkın.
Kapakları kapatın.
Arka kapaktaki lamba grubu
1. Arka kapaktaki kapağı serbest bırakın ve çıkarın.
2. Plastik sabitleme somununu elle gevşetin.

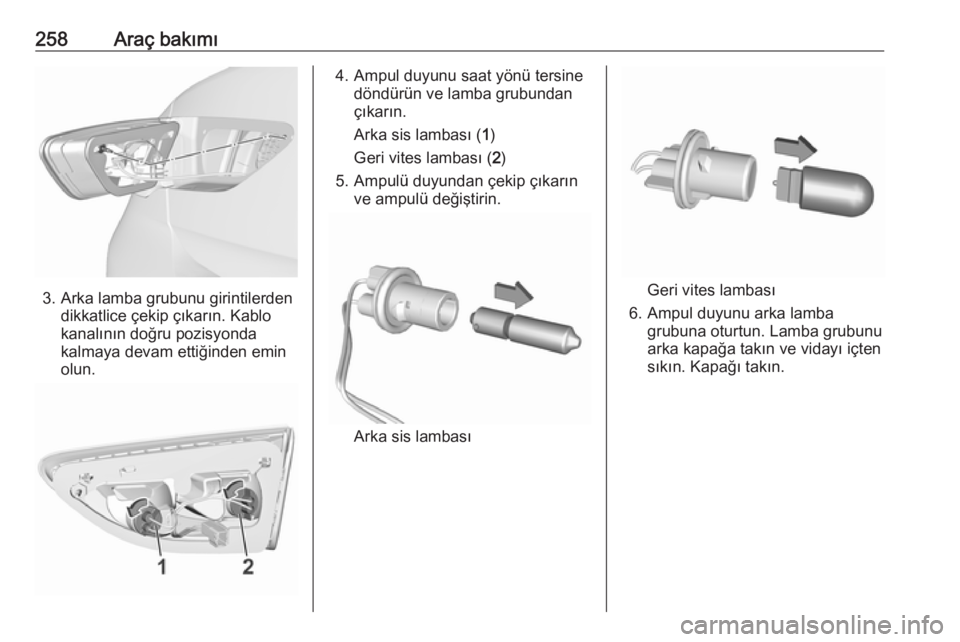

258Araç bakımı
3. Arka lamba grubunu girintilerdendikkatlice çekip çıkarın. Kablo
kanalının doğru pozisyonda
kalmaya devam ettiğinden emin
olun.
4. Ampul duyunu saat yönü tersine döndürün ve lamba grubundan
çıkarın.
Arka sis lambası ( 1)
Geri vites lambası ( 2)
5. Ampulü duyundan çekip çıkarın ve ampulü değiştirin.
Arka sis lambası
Geri vites lambası
6. Ampul duyunu arka lamba grubuna oturtun. Lamba grubunu
arka kapağa takın ve vidayı içten
sıkın. Kapağı takın.
