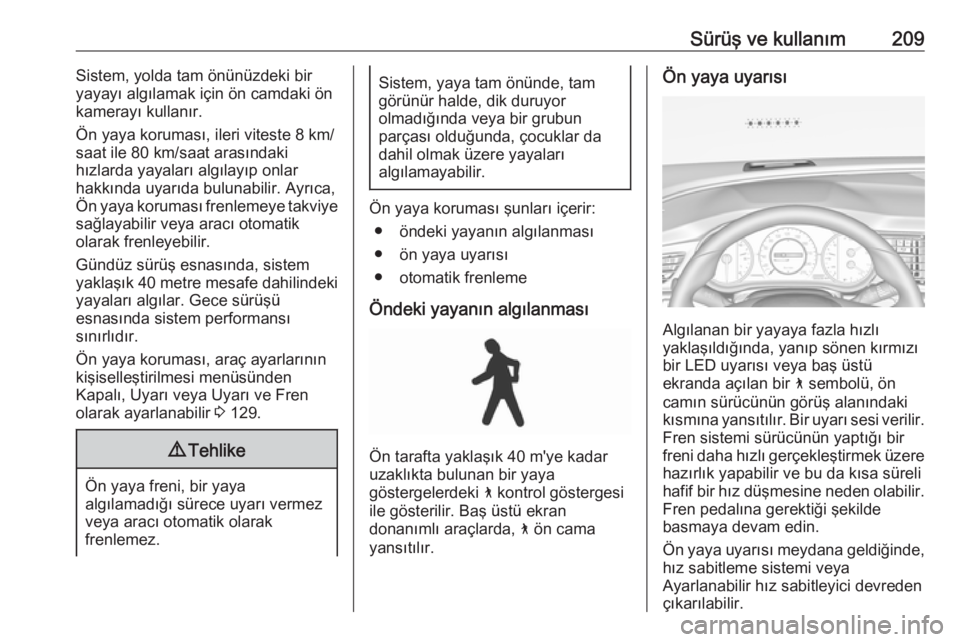

Sürüş ve kullanım209Sistem, yolda tam önünüzdeki bir
yayayı algılamak için ön camdaki ön
kamerayı kullanır.
Ön yaya koruması, ileri viteste 8 km/
saat ile 80 km/saat arasındaki
hızlarda yayaları algılayıp onlar
hakkında uyarıda bulunabilir. Ayrıca,
Ön yaya koruması frenlemeye takviye
sağlayabilir veya aracı otomatik
olarak frenleyebilir.
Gündüz sürüş esnasında, sistem
yaklaşık 40 metre mesafe dahilindeki
yayaları algılar. Gece sürüşü
esnasında sistem performansı
sınırlıdır.
Ön yaya koruması, araç ayarlarının
kişiselleştirilmesi menüsünden
Kapalı, Uyarı veya Uyarı ve Fren
olarak ayarlanabilir 3 129.9 Tehlike
Ön yaya freni, bir yaya
algılamadığı sürece uyarı vermez
veya aracı otomatik olarak
frenlemez.
Sistem, yaya tam önünde, tam
görünür halde, dik duruyor
olmadığında veya bir grubun
parçası olduğunda, çocuklar da
dahil olmak üzere yayaları
algılamayabilir.
Ön yaya koruması şunları içerir:
● öndeki yayanın algılanması
● ön yaya uyarısı
● otomatik frenleme
Öndeki yayanın algılanması
Ön tarafta yaklaşık 40 m'ye kadar
uzaklıkta bulunan bir yaya
göstergelerdeki 7 kontrol göstergesi
ile gösterilir. Baş üstü ekran
donanımlı araçlarda, 7 ön cama
yansıtılır.
Ön yaya uyarısı
Algılanan bir yayaya fazla hızlı
yaklaşıldığında, yanıp sönen kırmızı
bir LED uyarısı veya baş üstü
ekranda açılan bir 7 sembolü, ön
camın sürücünün görüş alanındaki
kısmına yansıtılır. Bir uyarı sesi verilir. Fren sistemi sürücünün yaptığı bir
freni daha hızlı gerçekleştirmek üzere hazırlık yapabilir ve bu da kısa süreli
hafif bir hız düşmesine neden olabilir.
Fren pedalına gerektiği şekilde
basmaya devam edin.
Ön yaya uyarısı meydana geldiğinde, hız sabitleme sistemi veya
Ayarlanabilir hız sabitleyici devreden
çıkarılabilir.

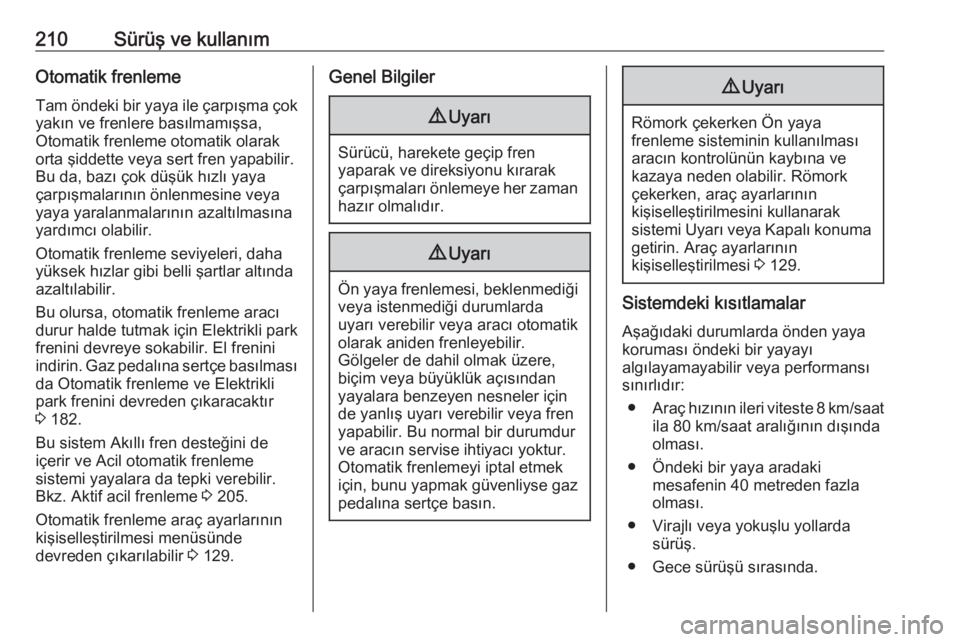

210Sürüş ve kullanımOtomatik frenlemeTam öndeki bir yaya ile çarpışma çok
yakın ve frenlere basılmamışsa,
Otomatik frenleme otomatik olarak
orta şiddette veya sert fren yapabilir.
Bu da, bazı çok düşük hızlı yaya
çarpışmalarının önlenmesine veya
yaya yaralanmalarının azaltılmasına
yardımcı olabilir.
Otomatik frenleme seviyeleri, daha
yüksek hızlar gibi belli şartlar altında
azaltılabilir.
Bu olursa, otomatik frenleme aracı
durur halde tutmak için Elektrikli park
frenini devreye sokabilir. El frenini
indirin. Gaz pedalına sertçe basılması da Otomatik frenleme ve Elektrikli
park frenini devreden çıkaracaktır
3 182.
Bu sistem Akıllı fren desteğini de
içerir ve Acil otomatik frenleme
sistemi yayalara da tepki verebilir.
Bkz. Aktif acil frenleme 3 205.
Otomatik frenleme araç ayarlarının
kişiselleştirilmesi menüsünde
devreden çıkarılabilir 3 129.Genel Bilgiler9 Uyarı
Sürücü, harekete geçip fren
yaparak ve direksiyonu kırarak
çarpışmaları önlemeye her zaman hazır olmalıdır.
9 Uyarı
Ön yaya frenlemesi, beklenmediği
veya istenmediği durumlarda
uyarı verebilir veya aracı otomatik
olarak aniden frenleyebilir.
Gölgeler de dahil olmak üzere,
biçim veya büyüklük açısından
yayalara benzeyen nesneler için
de yanlış uyarı verebilir veya fren
yapabilir. Bu normal bir durumdur
ve aracın servise ihtiyacı yoktur.
Otomatik frenlemeyi iptal etmek
için, bunu yapmak güvenliyse gaz
pedalına sertçe basın.
9 Uyarı
Römork çekerken Ön yaya
frenleme sisteminin kullanılması
aracın kontrolünün kaybına ve
kazaya neden olabilir. Römork
çekerken, araç ayarlarının
kişiselleştirilmesini kullanarak
sistemi Uyarı veya Kapalı konuma
getirin. Araç ayarlarının
kişiselleştirilmesi 3 129.
Sistemdeki kısıtlamalar
Aşağıdaki durumlarda önden yaya
koruması öndeki bir yayayı
algılayamayabilir veya performansı
sınırlıdır:
● Araç hızının ileri viteste 8 km/saat
ila 80 km/saat aralığının dışında olması.
● Öndeki bir yaya aradaki mesafenin 40 metreden fazla
olması.
● Virajlı veya yokuşlu yollarda sürüş.
● Gece sürüşü sırasında.

Sürüş ve kullanım211● Sisli, yağmurlu ve karlıhavalarda, görüş mesafesi kısıtlı
ise.
● Ön camdaki sensörün önünün kar, buz, sulu kar, çamur, toz, öncam hasarıyla kapanması veya
örn. çıkartmalar gibi yabancı cisimlerden etkilenmesi.
Park Asistanı Genel Bilgiler
Römork kancası bağlıyken,
Bilgi Ekranındaki araç kişiselleştirme
menüsündeki yapılandırma ayarlarını
değiştirin. Araç ayarlarının
kişiselleştirilmesi 3 129.
Römork kancasına bir römork veya
bisiklet taşıyıcı bağlıyken park
asistanı devreden çıkarılır.Ön-arka park asistanı9 Uyarı
Park manevrası yapmanın tüm
sorumluluğu sürücüye aittir.
Park asistanı sistemini kullanıken
geriye veya ileriye doğru giderken
her zaman çevreleyen alanı
kontrol edin.
Ön-arka park asistanı aracın önünde
ve arkasında bulunan engellerle araç arasındaki mesafeyi ölçer. Sürücüyü
işitsel sinyaller ve ekran gösterimleri
vererek uyarır ve bilgilendirir.
Ön ve arka denetleme alanları için ses frekansları farklı olan iki akustik
uyarı sinyali kullanır.Sistemde her bir arka ve ön tampon
üzerinde dört ultrason sensör
bulunur.
Etkinleştirilmesi
Sistem 11 km/saat'e kadar olan
hızlarda otomatik olarak devreye
sokulur.

212Sürüş ve kullanım

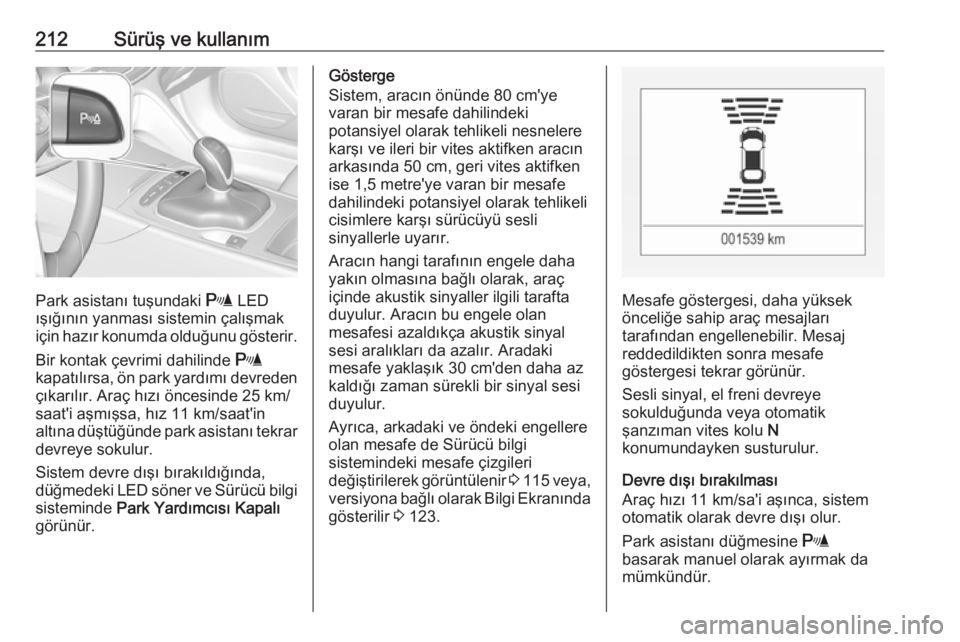

Park asistanı tuşundaki r LED
ışığının yanması sistemin çalışmak
için hazır konumda olduğunu gösterir.
Bir kontak çevrimi dahilinde r
kapatılırsa, ön park yardımı devreden
çıkarılır. Araç hızı öncesinde 25 km/
saat'i aşmışsa, hız 11 km/saat'in
altına düştüğünde park asistanı tekrar devreye sokulur.
Sistem devre dışı bırakıldığında,
düğmedeki LED söner ve Sürücü bilgi
sisteminde Park Yardımcısı Kapalı
görünür.
Gösterge
Sistem, aracın önünde 80 cm'ye
varan bir mesafe dahilindeki
potansiyel olarak tehlikeli nesnelere
karşı ve ileri bir vites aktifken aracın
arkasında 50 cm, geri vites aktifken
ise 1,5 metre'ye varan bir mesafe dahilindeki potansiyel olarak tehlikeli
cisimlere karşı sürücüyü sesli
sinyallerle uyarır.
Aracın hangi tarafının engele daha yakın olmasına bağlı olarak, araç
içinde akustik sinyaller ilgili tarafta
duyulur. Aracın bu engele olan
mesafesi azaldıkça akustik sinyal
sesi aralıkları da azalır. Aradaki
mesafe yaklaşık 30 cm'den daha az
kaldığı zaman sürekli bir sinyal sesi
duyulur.
Ayrıca, arkadaki ve öndeki engellere
olan mesafe de Sürücü bilgi
sistemindeki mesafe çizgileri
değiştirilerek görüntülenir 3 115 veya,
versiyona bağlı olarak Bilgi Ekranında
gösterilir 3 123.
Mesafe göstergesi, daha yüksek
önceliğe sahip araç mesajları
tarafından engellenebilir. Mesaj
reddedildikten sonra mesafe
göstergesi tekrar görünür.
Sesli sinyal, el freni devreye
sokulduğunda veya otomatik
şanzıman vites kolu N
konumundayken susturulur.
Devre dışı bırakılması
Araç hızı 11 km/sa'i aşınca, sistem
otomatik olarak devre dışı olur.
Park asistanı düğmesine r
basarak manuel olarak ayırmak da
mümkündür.

Sürüş ve kullanım213Sistem manüel olarak devre dışı
bırakıldığında, düğmedeki LED söner
ve Sürücü Bilgi Sisteminde Park
Yardımcısı Kapalı görünür.
Manüel bir devre dışı bırakma
sonrasında, r öğesine basılırsa
ön-arka park yardımı tekrar devreye sokulur.
Sistemin tamamı, Bilgi Ekranındaki
araç kişiselleştirme menüsünden
manüel olarak devre dışı bırakılabilir.
Kontak çevrimi boyunca veya
kişiselleştirme menüsünde tekrar devreye sokulana kadar devre dışı
kalır. Araç ayarlarının
kişiselleştirilmesi 3 129.
Arıza
Bir arıza veya örn. yüksek harici
parazit seviyesi veya başka girişim
faktörleri nedeniyle sistemin geçici
olarak çalışmaması durumunda,
Sürücü bilgi sisteminde bir mesaj
çıkar.
Araç mesajları 3 127.Gelişmiş park desteği9 Uyarı
Sistem tarafından önerilen park
yerini kabul etmek ve park
manevrası yapmak, tamamen
sürücünün sorumluluğu altındadır.
Gelişmiş park desteğini
kullanırken her zaman çevreleyen
alanı tüm yönlerde kontrol edin.
Gelişmiş park desteği yanından
geçerken uygun bir park boşluğunu
ölçer, yörüngeyi hesaplar ve aracı
otomatik olarak enine veya paralel
park yerine yönlendirir.
Talimatlar sesli sinyallerle
desteklenerek Sürücü Bilgi
Sisteminde 3 115 veya versiyona
bağlı olarak Bilgi Ekranında 3 123
verilir.
Manuel şanzımanlı araçlarda,
hızlanma, frenleme ve vites
değişimini sürücü kontrol etmesi
gerekirken, direksiyon otomatik
olarak kontrol edilir.
Otomatik şanzımanlı araçlarda,
hızlanma ve vites değişimini sürücü
kontrol etmesi gerekirken, frenleme
ve direksiyon otomatik olarak kontrol
edilir.
Gelişmiş park desteği daima ön-arka
park asistanı ile birlikte kullanılır. Her
iki sistem de ön ve arka tamponlarda
bulunan aynı sensörleri kullanır.
Sistem, arka ve ön tamponun her ikisi
üzerinde altı adet ultrasonik sensöre
sahiptir.

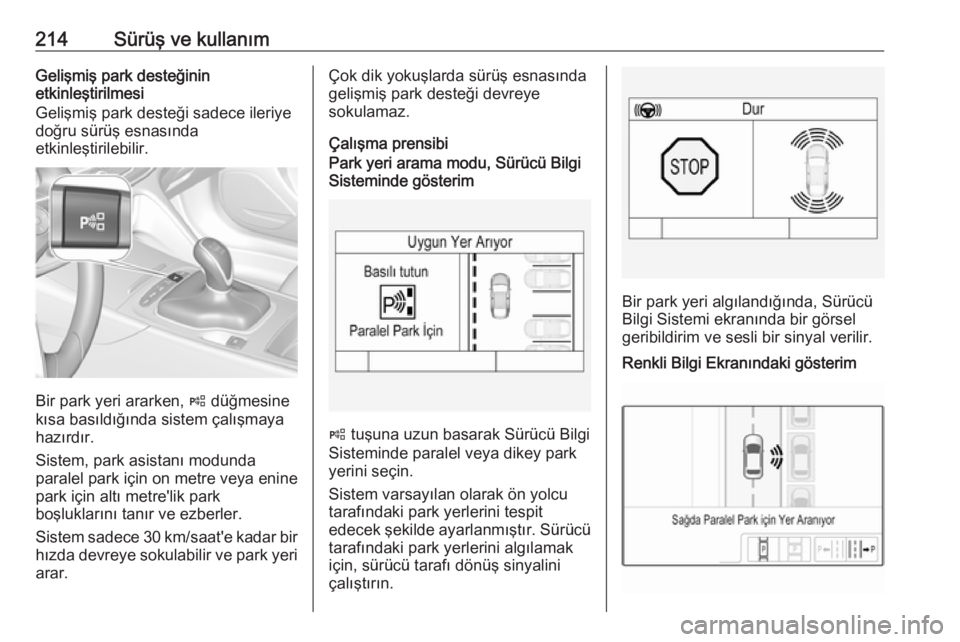

214Sürüş ve kullanımGelişmiş park desteğinin
etkinleştirilmesi
Gelişmiş park desteği sadece ileriye
doğru sürüş esnasında
etkinleştirilebilir.
Bir park yeri ararken, ( düğmesine
kısa basıldığında sistem çalışmaya
hazırdır.
Sistem, park asistanı modunda
paralel park için on metre veya enine
park için altı metre'lik park
boşluklarını tanır ve ezberler.
Sistem sadece 30 km/saat'e kadar bir
hızda devreye sokulabilir ve park yeri
arar.
Çok dik yokuşlarda sürüş esnasında
gelişmiş park desteği devreye
sokulamaz.
Çalışma prensibiPark yeri arama modu, Sürücü Bilgi
Sisteminde gösterim
( tuşuna uzun basarak Sürücü Bilgi
Sisteminde paralel veya dikey park
yerini seçin.
Sistem varsayılan olarak ön yolcu tarafındaki park yerlerini tespit
edecek şekilde ayarlanmıştır. Sürücü tarafındaki park yerlerini algılamak
için, sürücü tarafı dönüş sinyalini
çalıştırın.
Bir park yeri algılandığında, Sürücü
Bilgi Sistemi ekranında bir görsel
geribildirim ve sesli bir sinyal verilir.
Renkli Bilgi Ekranındaki gösterim

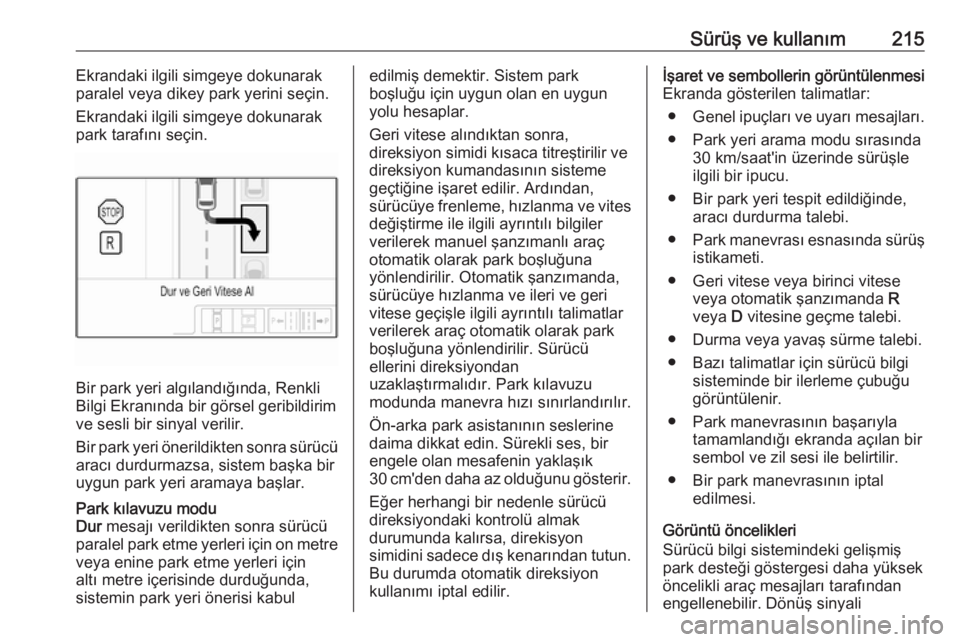

Sürüş ve kullanım215Ekrandaki ilgili simgeye dokunarak
paralel veya dikey park yerini seçin.
Ekrandaki ilgili simgeye dokunarak
park tarafını seçin.
Bir park yeri algılandığında, Renkli
Bilgi Ekranında bir görsel geribildirim
ve sesli bir sinyal verilir.
Bir park yeri önerildikten sonra sürücü
aracı durdurmazsa, sistem başka bir
uygun park yeri aramaya başlar.
Park kılavuzu modu
Dur mesajı verildikten sonra sürücü
paralel park etme yerleri için on metre
veya enine park etme yerleri için
altı metre içerisinde durduğunda,
sistemin park yeri önerisi kabuledilmiş demektir. Sistem park
boşluğu için uygun olan en uygun yolu hesaplar.
Geri vitese alındıktan sonra,
direksiyon simidi kısaca titreştirilir ve
direksiyon kumandasının sisteme
geçtiğine işaret edilir. Ardından,
sürücüye frenleme, hızlanma ve vites
değiştirme ile ilgili ayrıntılı bilgiler
verilerek manuel şanzımanlı araç
otomatik olarak park boşluğuna
yönlendirilir. Otomatik şanzımanda,
sürücüye hızlanma ve ileri ve geri
vitese geçişle ilgili ayrıntılı talimatlar
verilerek araç otomatik olarak park
boşluğuna yönlendirilir. Sürücü
ellerini direksiyondan
uzaklaştırmalıdır. Park kılavuzu
modunda manevra hızı sınırlandırılır.
Ön-arka park asistanının seslerine
daima dikkat edin. Sürekli ses, bir
engele olan mesafenin yaklaşık
30 cm'den daha az olduğunu gösterir.
Eğer herhangi bir nedenle sürücü
direksiyondaki kontrolü almak
durumunda kalırsa, direkisyon
simidini sadece dış kenarından tutun.
Bu durumda otomatik direksiyon
kullanımı iptal edilir.İşaret ve sembollerin görüntülenmesi
Ekranda gösterilen talimatlar:
● Genel ipuçları ve uyarı mesajları.
● Park yeri arama modu sırasında 30 km/saat'in üzerinde sürüşle
ilgili bir ipucu.
● Bir park yeri tespit edildiğinde, aracı durdurma talebi.
● Park manevrası esnasında sürüş
istikameti.
● Geri vitese veya birinci vitese veya otomatik şanzımanda R
veya D vitesine geçme talebi.
● Durma veya yavaş sürme talebi.
● Bazı talimatlar için sürücü bilgi sisteminde bir ilerleme çubuğugörüntülenir.
● Park manevrasının başarıyla tamamlandığı ekranda açılan bir
sembol ve zil sesi ile belirtilir.
● Bir park manevrasının iptal edilmesi.
Görüntü öncelikleri
Sürücü bilgi sistemindeki gelişmiş
park desteği göstergesi daha yüksek
öncelikli araç mesajları tarafından engellenebilir. Dönüş sinyali

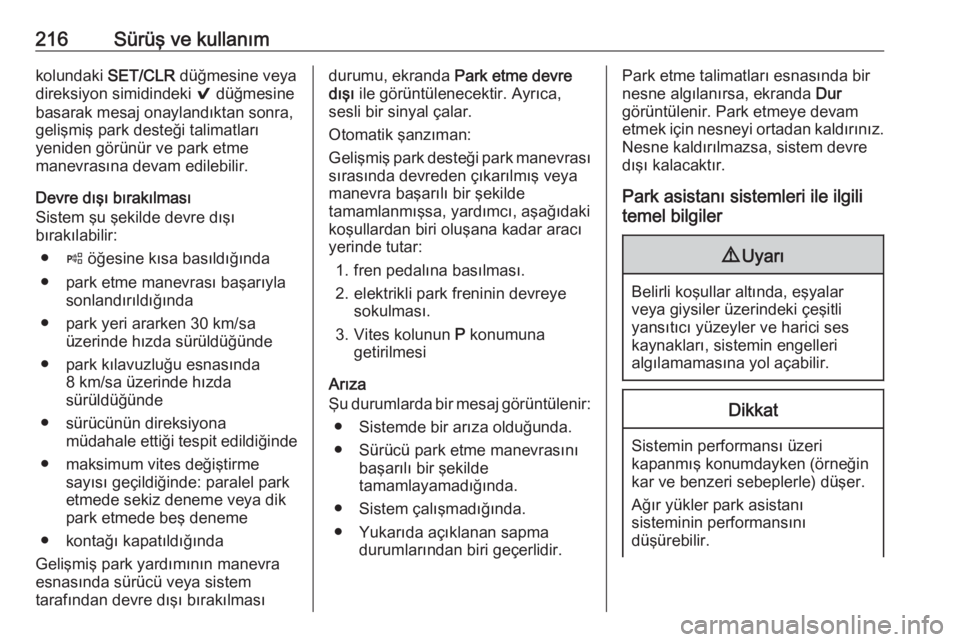

216Sürüş ve kullanımkolundaki SET/CLR düğmesine veya
direksiyon simidindeki 9 düğmesine
basarak mesaj onaylandıktan sonra,
gelişmiş park desteği talimatları
yeniden görünür ve park etme
manevrasına devam edilebilir.
Devre dışı bırakılması
Sistem şu şekilde devre dışı
bırakılabilir:
● ( öğesine kısa basıldığında
● park etme manevrası başarıyla sonlandırıldığında
● park yeri ararken 30 km/sa üzerinde hızda sürüldüğünde
● park kılavuzluğu esnasında 8 km/sa üzerinde hızda
sürüldüğünde
● sürücünün direksiyona müdahale ettiği tespit edildiğinde
● maksimum vites değiştirme sayısı geçildiğinde: paralel park
etmede sekiz deneme veya dik
park etmede beş deneme
● kontağı kapatıldığında
Gelişmiş park yardımının manevra
esnasında sürücü veya sistem
tarafından devre dışı bırakılmasıdurumu, ekranda Park etme devre
dışı ile görüntülenecektir. Ayrıca,
sesli bir sinyal çalar.
Otomatik şanzıman:
Gelişmiş park desteği park manevrası
sırasında devreden çıkarılmış veya
manevra başarılı bir şekilde
tamamlanmışsa, yardımcı, aşağıdaki
koşullardan biri oluşana kadar aracı
yerinde tutar:
1. fren pedalına basılması.
2. elektrikli park freninin devreye sokulması.
3. Vites kolunun P konumuna
getirilmesi
Arıza
Şu durumlarda bir mesaj görüntülenir:
● Sistemde bir arıza olduğunda.
● Sürücü park etme manevrasını başarılı bir şekilde
tamamlayamadığında.
● Sistem çalışmadığında.
● Yukarıda açıklanan sapma durumlarından biri geçerlidir.Park etme talimatları esnasında bir
nesne algılanırsa, ekranda Dur
görüntülenir. Park etmeye devam etmek için nesneyi ortadan kaldırınız.
Nesne kaldırılmazsa, sistem devre
dışı kalacaktır.
Park asistanı sistemleri ile ilgili
temel bilgiler9 Uyarı
Belirli koşullar altında, eşyalar
veya giysiler üzerindeki çeşitli
yansıtıcı yüzeyler ve harici ses
kaynakları, sistemin engelleri
algılamamasına yol açabilir.
Dikkat
Sistemin performansı üzeri
kapanmış konumdayken (örneğin
kar ve benzeri sebeplerle) düşer.
Ağır yükler park asistanı
sisteminin performansını
düşürebilir.

Sürüş ve kullanım217Yüksek araçlar için (örneğin arazi
araçları, mini van ve van tipi
araçlar) özel koşullar geçerlidir. Bu
araçların üst kısmındaki
nesnelerin algılanması ve
gösterilen mesafenin doğru
olması garanti edilemez.
Dar veya çok yumuşak nesneler
gibi çok küçük refleksiyon kesitine
sahip nesneler sistem tarafından algılanmayabilir.
Park yardımı sistemleri algılama
menzili dışındaki nesneleri
algılamaz.
Not
Harici bir akustik gürültünün yankısı
veya mekanik yanlış ayarlar mevcut olmayan bir nesnenin algılanmasına sebep olabilir (arada sırada yanlış
uyarılar verilebilir).
Ön plakanın doğru monte
edildiğinden (bükülme ve tamponda
sağa veya sola doğru boşluk yok) ve
sensörlerin yerlerinde sağlam
olduklarından emin olun.
Gelişmiş park desteği sistemi park
manevrası sonrasında mevcut park
alanındaki olası değişmelere karşı
tepki vermeyebilir. Sistem bir girişi,
bir geçidi, bir avluyu ve hatta bir
kavşağı da park yeri olarak
algılayabilir. Geri vitese taktıktan sonra, sistem bir park manevrasına
başlar. Önerilen park yerlerinin
müsait olduklarına dikkat edin.
Alçak kaldırımlar ve pürüzlü
yüzeyler, örn. şantiye sahalarında
olduğu gibi, sistem tarafından
algılanmaz. Sorumluluk sürücüye
aittir.
Not
Yeni araçlarda ilk kullanım sırasında
kalibrasyon gerekir. Optimum park
kılavuzu için, en az 10 km sürüş
mesafesi, bir kaç dönüş sayısı dahil, gereklidir.
Sistem, fabrikada takılmış
tekerleklere göre kalibre edilmiştir.
Başka lastik veya jant ebatları
kullanıldığında park performansı
değişir.Yan kör nokta alarmı
Yan kör nokta alarm sistemi belirtilmişbir "kör nokta" bölgesinde aracın sağ
veya sol tarafında bulunan nesneleri
tespit eder ve haber verir. İçteki ve
dıştaki aynalarda görünemeyen
nesneler algılandığı zaman sistem
her dış aynada görsel bir uyarı
gösterir.
Yan kör nokta alarmı aracın her iki
tarafında, ön ve arka tamponlarda bulunan gelişmiş park desteği
sensörlerinin bazılarını kullanır.9 Uyarı
Yan kör nokta alarmı sürücünün
görüşü yerine kullanılamaz.
Sistemin tespit edemediği
nesneler:
● yan kör nokta alanı dışında bulunan ve hızla yaklaşmakta
olan araçlar
● yayalar, bisiklet sürücüleri veya
hayvanlar

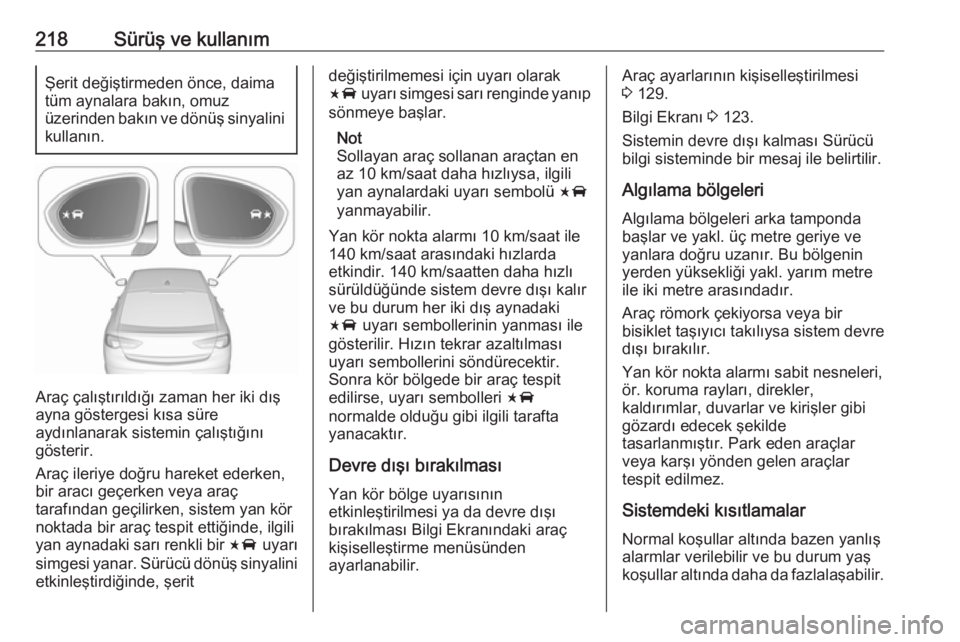

218Sürüş ve kullanımŞerit değiştirmeden önce, daima
tüm aynalara bakın, omuz
üzerinden bakın ve dönüş sinyalini kullanın.
Araç çalıştırıldığı zaman her iki dış
ayna göstergesi kısa süre
aydınlanarak sistemin çalıştığını
gösterir.
Araç ileriye doğru hareket ederken,
bir aracı geçerken veya araç
tarafından geçilirken, sistem yan kör
noktada bir araç tespit ettiğinde, ilgili
yan aynadaki sarı renkli bir F uyarı
simgesi yanar. Sürücü dönüş sinyalini etkinleştirdiğinde, şerit
değiştirilmemesi için uyarı olarak
F uyarı simgesi sarı renginde yanıp
sönmeye başlar.
Not
Sollayan araç sollanan araçtan en
az 10 km/saat daha hızlıysa, ilgili
yan aynalardaki uyarı sembolü F
yanmayabilir.
Yan kör nokta alarmı 10 km/saat ile 140 km/saat arasındaki hızlarda
etkindir. 140 km/saatten daha hızlı
sürüldüğünde sistem devre dışı kalır
ve bu durum her iki dış aynadaki
F uyarı sembollerinin yanması ile
gösterilir. Hızın tekrar azaltılması
uyarı sembollerini söndürecektir.
Sonra kör bölgede bir araç tespit
edilirse, uyarı sembolleri F
normalde olduğu gibi ilgili tarafta
yanacaktır.
Devre dışı bırakılması
Yan kör bölge uyarısının
etkinleştirilmesi ya da devre dışı
bırakılması Bilgi Ekranındaki araç
kişiselleştirme menüsünden
ayarlanabilir.Araç ayarlarının kişiselleştirilmesi
3 129.
Bilgi Ekranı 3 123.
Sistemin devre dışı kalması Sürücü bilgi sisteminde bir mesaj ile belirtilir.
Algılama bölgeleri
Algılama bölgeleri arka tamponda
başlar ve yakl. üç metre geriye ve
yanlara doğru uzanır. Bu bölgenin
yerden yüksekliği yakl. yarım metre ile iki metre arasındadır.
Araç römork çekiyorsa veya bir
bisiklet taşıyıcı takılıysa sistem devre
dışı bırakılır.
Yan kör nokta alarmı sabit nesneleri, ör. koruma rayları, direkler,
kaldırımlar, duvarlar ve kirişler gibi
gözardı edecek şekilde
tasarlanmıştır. Park eden araçlar
veya karşı yönden gelen araçlar
tespit edilmez.
Sistemdeki kısıtlamalar
Normal koşullar altında bazen yanlış
alarmlar verilebilir ve bu durum yaş
koşullar altında daha da fazlalaşabilir.
