OPEL INSIGNIA BREAK 2018.5 Uživatelská příručka (in Czech)

Řízení vozidla a jeho provoz1798. Nádobu položte na zema počkejte 15 sekund, dokud se
nevyprázdní hadice.
9. Odšroubujte hadici z plnicího hrdla.
10. Našroubujte ochrannou krytku na plnicí hrdlo.
Poznámky
Nádobu na redukční činidlo AdBlue
zlikvidujte v souladu s požadavky na
ochranu životního prostředí. Hadici
lze znovu použít po vypláchnutí
čistou vodou před zaschnutím
redukčního činidla AdBlue.Automatická
převodovka
Automatická převodovka umožňuje
automatické řazení převodových
stupňů (automatický režim) nebo
manuální řazení převodových stupňů
(manuální režim).
Manuální řazení v je možné
manuálním režimu provádět krátkým
přitlačováním páky voliče do polohy
+ nebo -, nebo přitažením páček na
volantu.
Displej převodovky
Ilustrace znázorňují různé verze.
V informačním centru řidiče se
zobrazuje režim nebo zařazený
převodový stupeň.
V automatickém režimu je jízdní
program signalizován písmenem D.
V manuálním režimu je převodový stupeň signalizován písmenem M
a číslem zařazeného převodového
stupně.
Zpátečka je signalizována
písmenem R.
N signalizuje polohu neutrálu.
P signalizuje polohu parkování.

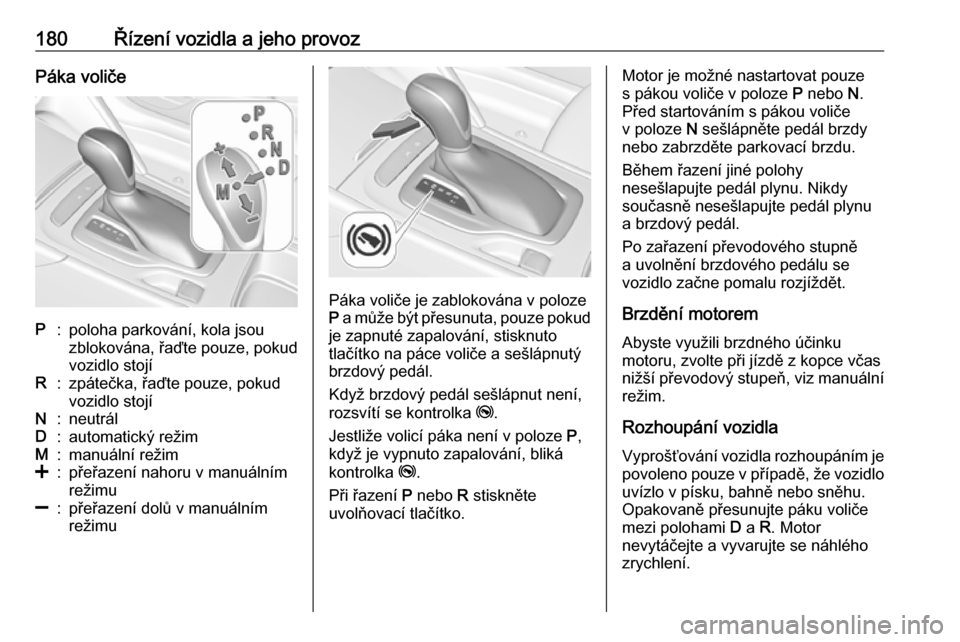

180Řízení vozidla a jeho provozPáka voličeP:poloha parkování, kola jsou
zblokována, řaďte pouze, pokud
vozidlo stojíR:zpátečka, řaďte pouze, pokud
vozidlo stojíN:neutrálD:automatický režimM:manuální režim<:přeřazení nahoru v manuálním
režimu]:přeřazení dolů v manuálním
režimu
Páka voliče je zablokována v poloze
P a může být přesunuta, pouze pokud
je zapnuté zapalování, stisknuto
tlačítko na páce voliče a sešlápnutý brzdový pedál.
Když brzdový pedál sešlápnut není,
rozsvítí se kontrolka j.
Jestliže volicí páka není v poloze P,
když je vypnuto zapalování, bliká
kontrolka j.
Při řazení P nebo R stiskněte
uvolňovací tlačítko.
Motor je možné nastartovat pouze
s pákou voliče v poloze P nebo N.
Před startováním s pákou voliče
v poloze N sešlápněte pedál brzdy
nebo zabrzděte parkovací brzdu.
Během řazení jiné polohy
nesešlapujte pedál plynu. Nikdy
současně nesešlapujte pedál plynu
a brzdový pedál.
Po zařazení převodového stupně
a uvolnění brzdového pedálu se
vozidlo začne pomalu rozjíždět.
Brzdění motorem Abyste využili brzdného účinku
motoru, zvolte při jízdě z kopce včas
nižší převodový stupeň, viz manuální režim.
Rozhoupání vozidla
Vyprošťování vozidla rozhoupáním je povoleno pouze v případě, že vozidlo
uvízlo v písku, bahně nebo sněhu.
Opakovaně přesunujte páku voliče
mezi polohami D a R. Motor
nevytáčejte a vyvarujte se náhlého zrychlení.

Řízení vozidla a jeho provoz181ParkováníZatáhněte parkovací brzdu a zařaďte
polohu P.

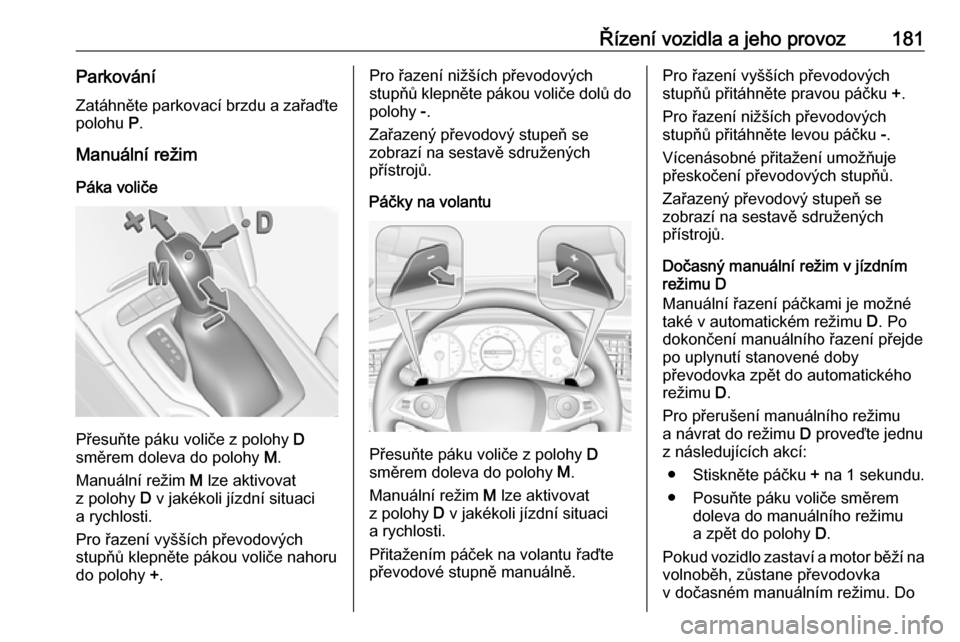

Manuální režim
Páka voliče
Přesuňte páku voliče z polohy D
směrem doleva do polohy M.
Manuální režim M lze aktivovat
z polohy D v jakékoli jízdní situaci
a rychlosti.
Pro řazení vyšších převodových
stupňů klepněte pákou voliče nahoru
do polohy +.
Pro řazení nižších převodových
stupňů klepněte pákou voliče dolů do polohy -.
Zařazený převodový stupeň se
zobrazí na sestavě sdružených
přístrojů.
Páčky na volantu
Přesuňte páku voliče z polohy D
směrem doleva do polohy M.
Manuální režim M lze aktivovat
z polohy D v jakékoli jízdní situaci
a rychlosti.
Přitažením páček na volantu řaďte
převodové stupně manuálně.
Pro řazení vyšších převodových
stupňů přitáhněte pravou páčku +.
Pro řazení nižších převodových stupňů přitáhněte levou páčku -.
Vícenásobné přitažení umožňuje
přeskočení převodových stupňů.
Zařazený převodový stupeň se
zobrazí na sestavě sdružených
přístrojů.
Dočasný manuální režim v jízdním
režimu D
Manuální řazení páčkami je možné
také v automatickém režimu D. Po
dokončení manuálního řazení přejde
po uplynutí stanovené doby
převodovka zpět do automatického
režimu D.
Pro přerušení manuálního režimu
a návrat do režimu D proveďte jednu
z následujících akcí:
● Stiskněte páčku + na 1 sekundu.
● Posuňte páku voliče směrem doleva do manuálního režimua zpět do polohy D.
Pokud vozidlo zastaví a motor běží na
volnoběh, zůstane převodovka
v dočasném manuálním režimu. Do

182Řízení vozidla a jeho provozautomatického režimu přejde, pokud
je po určitou dobu ovládán plynový
pedál bez řazení páčkami na volantu.
Všeobecné informace
Pokud je při příliš nízké rychlosti
vozidla zvolen vyšší převodový
stupeň, nebo pokud je při příliš
vysoké rychlosti vozidla zvolen nižší
převodový stupeň, nebude řazení provedeno. Toto může vyvolat zprávu
na informačním centru řidiče.
V manuálním režimu nedochází při vysokých otáčkách motoru
k automatickému přeřazení na vyšší
převodový stupeň, kromě aktivace
funkce podřazení kickdown.
Signalizace převodových stupňů
Symbol R nebo S s číslicí vedle se
zobrazí, pokud je doporučeno
přeřazení z důvodu úspory paliva.
Signalizace převodových stupňů se
zobrazuje pouze v manuálním
režimu.Elektronické jízdní programy
● Po studeném startu zvýší program provozní teploty otáčky
motoru, aby byl katalyzátor
rychle uveden na požadovanou
teplotu.
● Když je zařazen režim SPORT, převodovka řadí při vyšších
otáčkách motoru (pokud není
zapnutý tempomat). Režim
SPORT 3 190.
● Speciální programy automaticky přizpůsobí okamžiky přechodu
na jiný rychlostní stupeň při jízdě
ve stoupání nebo klesání.
● Při sněžení nebo námraze, nebo na jiných kluzkých vozovkách,
umožní elektronické řízení
převodovky řidiči manuálně
zařadit pro rozjezd první, druhý
a třetí převodový stupeň.
Kickdown
Sešlápnutí plynového pedálu za
zarážku pro funkci podřazení
kickdown bude mít za následek
maximální zrychlení i v manuálním
režimu. Převodovka zařadí nižší
převodový stupeň v závislosti naotáčkách motoru a vyšší převodový stupeň zařadí při vysokých otáčkách
motoru.
Ochrana před přehřátím
V případě přehřátí převodovky
z důvodu vysokých venkovních teplot nebo sportovního stylu jízdy lze točivý
moment a maximální otáčky motoru
dočasně snížit.
Porucha
V případě poruchy se v informačním
centru řidiče zobrazí zpráva vozidla.
Zprávy vozidla 3 128.
Šestistupňová automatická
převodovka: elektronické ovládání
převodovky umožňuje zařazení
pouze čtvrtého převodového stupně.
Osmistupňová automatická
převodovka: elektronické ovládání
převodovky umožňuje zařazení
pouze třetího převodového stupně.
Automatická převodovka již neřadí
automaticky.
Nechte příčinu poruchy odstranit
v servisu.

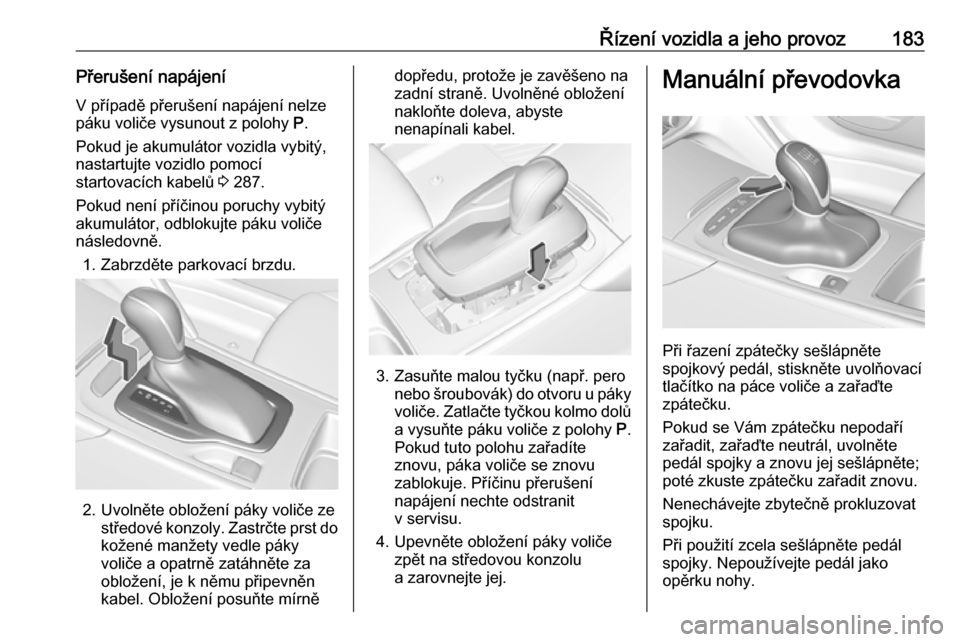

Řízení vozidla a jeho provoz183Přerušení napájeníV případě přerušení napájení nelze
páku voliče vysunout z polohy P.
Pokud je akumulátor vozidla vybitý,
nastartujte vozidlo pomocí
startovacích kabelů 3 287.
Pokud není příčinou poruchy vybitý akumulátor, odblokujte páku voliče
následovně.
1. Zabrzděte parkovací brzdu.
2. Uvolněte obložení páky voliče ze středové konzoly. Zastrčte prst do
kožené manžety vedle páky
voliče a opatrně zatáhněte za
obložení, je k němu připevněn
kabel. Obložení posuňte mírně
dopředu, protože je zavěšeno na
zadní straně. Uvolněné obložení
nakloňte doleva, abyste nenapínali kabel.
3. Zasuňte malou tyčku (např. pero nebo šroubovák) do otvoru u páky
voliče. Zatlačte tyčkou kolmo dolů
a vysuňte páku voliče z polohy P.
Pokud tuto polohu zařadíte
znovu, páka voliče se znovu
zablokuje. Příčinu přerušení
napájení nechte odstranit
v servisu.
4. Upevněte obložení páky voliče zpět na středovou konzolu
a zarovnejte jej.
Manuální převodovka
Při řazení zpátečky sešlápněte
spojkový pedál, stiskněte uvolňovací
tlačítko na páce voliče a zařaďte
zpátečku.
Pokud se Vám zpátečku nepodaří
zařadit, zařaďte neutrál, uvolněte
pedál spojky a znovu jej sešlápněte; poté zkuste zpátečku zařadit znovu.
Nenechávejte zbytečně prokluzovat
spojku.
Při použití zcela sešlápněte pedál
spojky. Nepoužívejte pedál jako
opěrku nohy.

184Řízení vozidla a jeho provozPokud je po určitou dobu detekováno
prokluzování spojky, bude snížen
výkon motoru. Varování je zobrazeno
informačním centrem řidiče. Uvolněte spojku.Výstraha
Není rozumné řídit s rukou
položenou na páce voliče.
Signalizace převodových stupňů
3 112.
Systém Stop-start 3 171.
Systémy pohonu
Pohon všech kol Systém pohonu všech kol zlepší
jízdní vlastnosti a stabilitu a pomáhá
dosáhnout nejlepší možnou
ovladatelnost bez ohledu na povrch
vozovky. Systém je vždy aktivní
a nelze ho vypnout.
Točivý moment je plynule rozdělován
mezi kola přadní a zadní nápravy až
do poměru točivého momentu 50 % na 50 %. V závislosti na jízdních
podmínkách, tj. za jízdy stálou
rychlostí, rozděluje systém pohonu
všech kol z důvodu úspory paliva minimální část točivého momentu.
Navíc je točivý moment mezi zadními koly rozdělován v závislosti na
dynamice jízdy vozidla a povrchu.
To je možné, protože systém pohonu
všech kol používá dvě spojky, po
jedné na každé straně.
Proto, aby systém dosáhl optimální
výkonnosti, by pneumatiky vozidla
neměli být různě opotřebené.Když je informačním centrem řidiče zobrazena servisní zpráva, může
systém mít omezenou funkčnost
(nebo může být v některých
případech úplně vypnut a vozidlo
přepne na pohon předních kol).
Vyhledejte pomoc v servisu.
Odtahování vozidla 3 289.

Řízení vozidla a jeho provoz185Brzdy
Brzdový systém se skládá ze dvou
nezávislých brzdových okruhů.
Jestliže dojde k výpadku funkce
jednoho z těchto okruhů, lze vozidlo
brzdit pomocí druhého brzdového
okruhu. Brzdného účinku se ale
dosáhne pouze pevným sešlápnutím
brzdového pedálu. Budete muset při
brzdění vyvinout mnohem větší sílu.
Brzdná dráha je delší. Před
pokračováním v cestě vyhledejte
pomoc v servisu.
Když neběží motor, po jednom až
dvou sešlápnutích pedálu brzdy již
není funkční posilovač brzd. Účinek brzd není snížen, avšak brzdění
vyžaduje mnohem větší sílu. To je
důležité zejména při tažení.
Kontrolka R 3 111.
Aktivní brzdění v kritické situaci
3 209.
Protiblokovací systém brzd
Protiblokovací systém brzd (ABS)
zabraňuje zablokování kol.Jakmile některé z kol začne jevit
sklon k zablokování, začne systém
ABS regulovat brzdný tlak
v příslušném kole. Vozidlo zůstane
řiditelné, dokonce i při prudkém
brzdění.
Jakmile dojde k aktivaci systému
ABS, projeví se tato skutečnost
pulzováním brzdového pedálu
a určitým zvukem.
Chcete-li dosáhnout optimálního
brzdění, držte při brzdění sešlápnutý
pedál brzdy, i když pedál pulzuje. Pedál brzdy neuvolňujte.
Po nastartování systém provede
automaticky test, který může být
slyšitelný.
Kontrolka u 3 111.
Adaptivní brzdová světla
Během brzdění s plnou intenzitou
blikají po dobu aktivace ABS všechna tři brzdová světla.
Porucha9 Varování
Pokud je v systému ABS porucha,
kola mají tendenci se zablokovatv případě nezvykle silného
brzdění. Výhody systému ABS
nejsou k dispozici. Během
prudkého brzdění není vozidlo
možné řídit a může dojít ke smyku.
Nechte příčinu poruchy odstranit
v servisu.
Parkovací brzda
9 Varování
Před opuštěním vozidla,
zkontrolujte stav parkovací brzdy.
Kontrolka m musí trvale svítit.

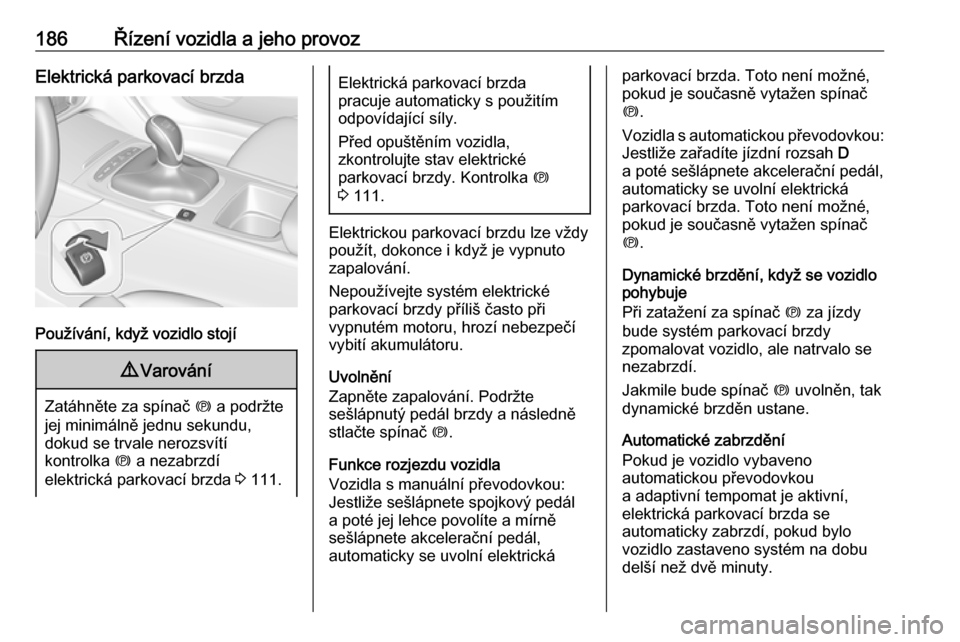

186Řízení vozidla a jeho provozElektrická parkovací brzda
Používání, když vozidlo stojí
9Varování
Zatáhněte za spínač m a podržte
jej minimálně jednu sekundu,
dokud se trvale nerozsvítí
kontrolka m a nezabrzdí
elektrická parkovací brzda 3 111.
Elektrická parkovací brzda
pracuje automaticky s použitím
odpovídající síly.
Před opuštěním vozidla,
zkontrolujte stav elektrické
parkovací brzdy. Kontrolka m
3 111.
Elektrickou parkovací brzdu lze vždy
použít, dokonce i když je vypnuto zapalování.
Nepoužívejte systém elektrické
parkovací brzdy příliš často při
vypnutém motoru, hrozí nebezpečí
vybití akumulátoru.
Uvolnění
Zapněte zapalování. Podržte
sešlápnutý pedál brzdy a následně
stlačte spínač m.
Funkce rozjezdu vozidla
Vozidla s manuální převodovkou:
Jestliže sešlápnete spojkový pedál
a poté jej lehce povolíte a mírně
sešlápnete akcelerační pedál,
automaticky se uvolní elektrická
parkovací brzda. Toto není možné,
pokud je současně vytažen spínač
m .
Vozidla s automatickou převodovkou:
Jestliže zařadíte jízdní rozsah D
a poté sešlápnete akcelerační pedál,
automaticky se uvolní elektrická
parkovací brzda. Toto není možné,
pokud je současně vytažen spínač m .
Dynamické brzdění, když se vozidlo
pohybuje
Při zatažení za spínač m za jízdy
bude systém parkovací brzdy
zpomalovat vozidlo, ale natrvalo se
nezabrzdí.
Jakmile bude spínač m uvolněn, tak
dynamické brzděn ustane.
Automatické zabrzdění
Pokud je vozidlo vybaveno
automatickou převodovkou
a adaptivní tempomat je aktivní,
elektrická parkovací brzda se
automaticky zabrzdí, pokud bylo
vozidlo zastaveno systém na dobu
delší než dvě minuty.

Řízení vozidla a jeho provoz187Parkovací brzda se automaticky
uvolní při rozjezdu.
Kontrola funkčnosti
Když se vozidlo stojí, může dojít k automatické aktivaci elektrické
ruční brzdy. Účelem je zkontrolovat systém.
Porucha
Režim poruchy systému elektrické
parkovací brzdy je signalizován
kontrolkou j a zprávou vozidla
zobrazenou v informačním centru
řidiče. Zprávy vozidla 3 128.
Zabrzdění elektrické parkovací brzdy:
Zatáhněte a podržte spínač m po
dobu delší než pět sekund. Když se
rozsvítí kontrolka m, je elektrická
parkovací brzda zabrzděna.
Uvolnění elektrické parkovací brzdy:
Zatlačte a podržte spínač m po dobu
delší než dvě sekundy. Když
kontrolka m zhasne, je elektrická
parkovací brzda odbrzděna.Kontrolka m bliká: Elektrická ruční
brzda není zcela zabrzděna nebo
odbrzděna. Pokud neustále bliká, odbrzděte elektrickou parkovací
brzdu a znovu ji zkuste zabrzdit.
Brzdový asistent Pokud je brzdový pedál sešlápnut
rychle a silně, je automaticky použita
maximální brzdná síla.
Činnost podpory brzdění se může
projevit pulzováním brzdového
pedálu a větším odporem při
sešlápnutí brzdového pedálu.
Udržujte trvalý tlak na brzdový pedál
po celou dobu, dokud je nutné plné
brzdění. Po uvolnění brzdového
pedálu se maximální brzdná síla
automaticky sníží.
Asistent rozjezdu ve svahu
Systém pomáhá eliminovat
nežádoucí pohyb vozidla při
rozjíždění ve svazích.
Při uvolnění brzdového pedálu po
zastavení ve svahu zůstanou brzdy
další dvě sekundy zabrzděné. Brzdy
se automaticky uvolní, jakmile vozidlozačne zrychlovat. Asistent rozjezdu
ve svahu se neaktivuje, pokud
nastane jedna z následujících situací:
● je zařazen převodový stupeň pro
jízdu dopředu a vozidlo směřuje
ze svahu,
● je zařazena zpátečka a vozidlo směřuje do svahu,
● je rozepnut bezpečnostní pás řidiče,
● otevřou se dveře řidiče.
Asistent rozjezdu ve svahu
s prodlouženou funkcí
Vozidla s automatickou převodovkou
jsou navíc vybavena asistentem
rozjezdu ve svahu s prodlouženou
funkcí. Tato funkce udržuje vozidlo
v klidu až pět minut po uvolnění
brzdového pedálu.
Elektrická parkovací brzda se
automaticky zabrzdí a zbrání vozidlu
v pohybu, pokud nastane jedna
z následujících situací:

188Řízení vozidla a jeho provoz● asistent rozjezdu ve svahus prodlouženou funkcí je po pěti
minutách deaktivován,
● je vypnuto zapalování,
● je detekováno vystoupení řidiče.
Asistenta rozjezdu ve svahu
s prodlouženou funkcí lze zvolit
v personalizaci vozidla. 3 130
Poznámky
Asistent rozjezdu ve svahu
s prodlouženou funkcí nebude
aktivován při zařazeném neutrálu.
Pokud je neutrál zařazen při aktivní
funkci přidržení vozidla, asistent se
deaktivuje a vozidlo se může začít
pohybovat.Podvozkové systémy
Systém kontroly prokluzuSystém kontroly trakce (TC) je
součástí systému elektronického
řízení stability (ESC).
TC zlepšuje v případě potřeby jízdní
stabilitu, bez ohledu na typ povrchu
vozovky nebo přilnavost pneumatik,
zabraňováním protáčení poháněných
kol.
Jakmile se poháněná kola začnou
protáčet, je snížen výkon motoru
a nejvíce protáčející se kolo je
samostatně přibrzďováno. Tím se
také výrazně zlepšuje jízdní stabilita vozidla na kluzkém povrchu vozovky.
TC je funkční po každém spuštění
motoru, jakmile zhasne kontrolka b.
Když TC pracuje, b bliká.
9 Varování
Nenechte se na základě tohoto
bezpečnostního prvku svést
k riskantnímu stylu jízdy.
Přizpůsobte rychlost podmínkám
vozovky.
Kontrolka b 3 112.
Deaktivace
Systém TC (řízení trakce) lze
vypnout, když je požadováno
protáčení poháněných kol: krátce
stiskněte tlačítko t.
