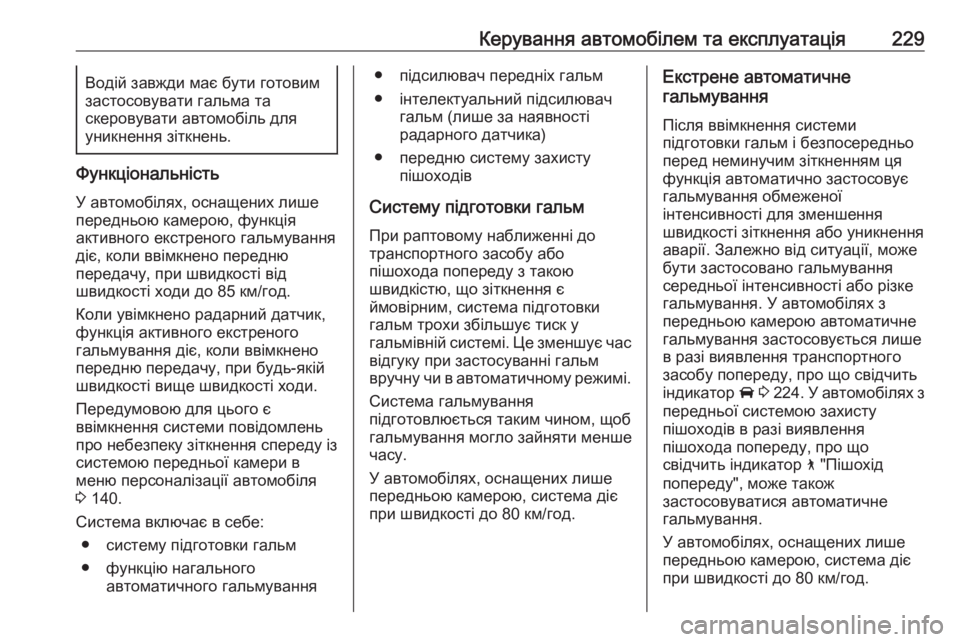

Керування автомобілем та експлуатація229Водій завжди має бути готовим
застосовувати гальма та
скеровувати автомобіль для
уникнення зіткнень.
Функціональність
У автомобілях, оснащених лише
передньою камерою, функція
активного екстреного гальмування
діє, коли ввімкнено передню
передачу, при швидкості від
швидкості ходи до 85 км/год.
Коли увімкнено радарний датчик,
функція активного екстреного
гальмування діє, коли ввімкнено
передню передачу, при будь-якій
швидкості вище швидкості ходи.
Передумовою для цього є
ввімкнення системи повідомлень
про небезпеку зіткнення спереду із
системою передньої камери в
меню персоналізації автомобіля
3 140.
Система включає в себе: ● систему підготовки гальм
● функцію нагального автоматичного гальмування
● підсилювач передніх гальм
● інтелектуальний підсилювач гальм (лише за наявності
радарного датчика)
● передню систему захисту пішоходів
Систему підготовки гальм
При раптовому наближенні до
транспортного засобу або
пішохода попереду з такою
швидкістю, що зіткнення є
ймовірним, система підготовки
гальм трохи збільшує тиск у
гальмівній системі. Це зменшує час відгуку при застосуванні гальм
вручну чи в автоматичному режимі.
Система гальмування
підготовлюється таким чином, щоб
гальмування могло зайняти менше
часу.
У автомобілях, оснащених лише
передньою камерою, система діє
при швидкості до 80 км/год.Екстрене автоматичне
гальмування
Після ввімкнення системи
підготовки гальм і безпосередньо
перед неминучим зіткненням ця
функція автоматично застосовує
гальмування обмеженої
інтенсивності для зменшення
швидкості зіткнення або уникнення
аварії. Залежно від ситуації, може
бути застосовано гальмування
середньої інтенсивності або різке
гальмування. У автомобілях з
передньою камерою автоматичне
гальмування застосовується лише
в разі виявлення транспортного
засобу попереду, про що свідчить
індикатор A 3 224 . У автомобілях з
передньої системою захисту пішоходів в разі виявлення
пішохода попереду, про що
свідчить індикатор 7 "Пішохід
попереду", може також
застосовуватися автоматичне
гальмування.
У автомобілях, оснащених лише
передньою камерою, система діє при швидкості до 80 км/год.

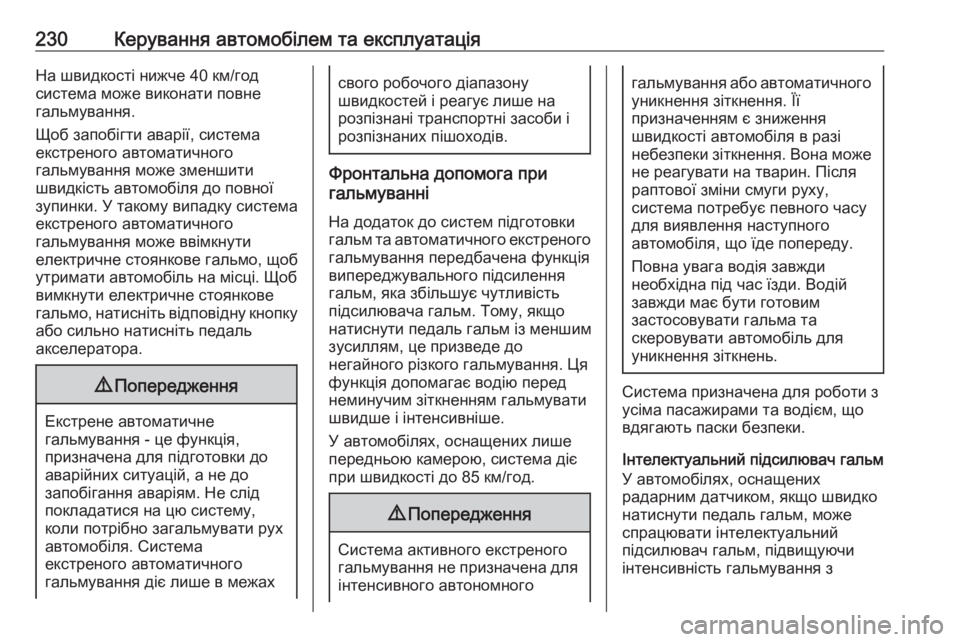

230Керування автомобілем та експлуатаціяНа швидкості нижче 40 км/год
система може виконати повне
гальмування.
Щоб запобігти аварії, система
екстреного автоматичного
гальмування може зменшити
швидкість автомобіля до повної
зупинки. У такому випадку система
екстреного автоматичного
гальмування може ввімкнути
електричне стоянкове гальмо, щоб
утримати автомобіль на місці. Щоб
вимкнути електричне стоянкове
гальмо, натисніть відповідну кнопку або сильно натисніть педаль
акселератора.9 Попередження
Екстрене автоматичне
гальмування - це функція,
призначена для підготовки до
аварійних ситуацій, а не до
запобігання аваріям. Не слід
покладатися на цю систему,
коли потрібно загальмувати рух
автомобіля. Система
екстреного автоматичного
гальмування діє лише в межах
свого робочого діапазону
швидкостей і реагує лише на
розпізнані транспортні засоби і
розпізнаних пішоходів.
Фронтальна допомога при
гальмуванні
На додаток до систем підготовки
гальм та автоматичного екстреного
гальмування передбачена функція
випереджувального підсилення
гальм, яка збільшує чутливість
підсилювача гальм. Тому, якщо
натиснути педаль гальм із меншим
зусиллям, це призведе до
негайного різкого гальмування. Ця
функція допомагає водію перед
неминучим зіткненням гальмувати
швидше і інтенсивніше.
У автомобілях, оснащених лише
передньою камерою, система діє
при швидкості до 85 км/год.
9 Попередження
Система активного екстреного
гальмування не призначена для
інтенсивного автономного
гальмування або автоматичногоуникнення зіткнення. Її
призначенням є зниження
швидкості автомобіля в разі
небезпеки зіткнення. Вона може не реагувати на тварин. Після
раптової зміни смуги руху,
система потребує певного часу
для виявлення наступного
автомобіля, що їде попереду.
Повна увага водія завжди
необхідна під час їзди. Водій
завжди має бути готовим
застосовувати гальма та
скеровувати автомобіль для
уникнення зіткнень.
Система призначена для роботи з
усіма пасажирами та водієм, що вдягають паски безпеки.
Інтелектуальний підсилювач гальм
У автомобілях, оснащених
радарним датчиком, якщо швидко
натиснути педаль гальм, може
спрацювати інтелектуальний
підсилювач гальм, підвищуючи
інтенсивність гальмування з

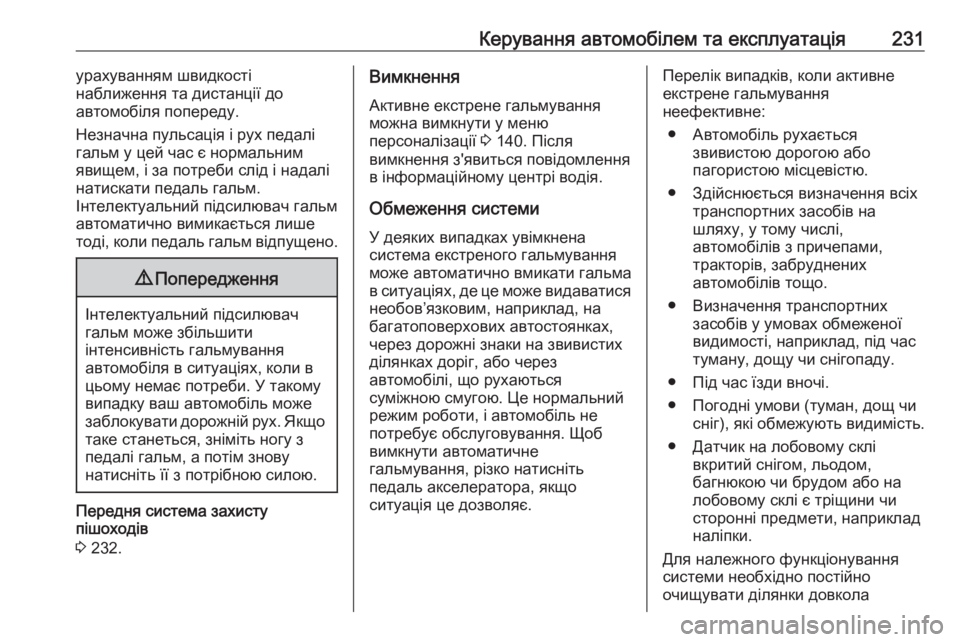

Керування автомобілем та експлуатація231урахуванням швидкості
наближення та дистанції до
автомобіля попереду.
Незначна пульсація і рух педалі
гальм у цей час є нормальним
явищем, і за потреби слід і надалі
натискати педаль гальм.
Інтелектуальний підсилювач гальм
автоматично вимикається лише
тоді, коли педаль гальм відпущено.9 Попередження
Інтелектуальний підсилювач
гальм може збільшити
інтенсивність гальмування
автомобіля в ситуаціях, коли в
цьому немає потреби. У такому
випадку ваш автомобіль може
заблокувати дорожній рух. Якщо таке станеться, зніміть ногу з
педалі гальм, а потім знову
натисніть її з потрібною силою.
Передня система захисту
пішоходів
3 232.
Вимкнення
Активне екстрене гальмування
можна вимкнути у меню
персоналізації 3 140. Після
вимкнення з'явиться повідомлення
в інформаційному центрі водія.
Обмеження системи
У деяких випадках увімкнена
система екстреного гальмування
може автоматично вмикати гальма
в ситуаціях, де це може видаватися необов’язковим, наприклад, на
багатоповерхових автостоянках,
через дорожні знаки на звивистих
ділянках доріг, або через
автомобілі, що рухаються
суміжною смугою. Це нормальний
режим роботи, і автомобіль не потребує обслуговування. Щоб
вимкнути автоматичне
гальмування, різко натисніть
педаль акселератора, якщо
ситуація це дозволяє.Перелік випадків, коли активне
екстрене гальмування
неефективне:
● Автомобіль рухається звивистою дорогою або
пагористою місцевістю.
● Здійснюється визначення всіх транспортних засобів на
шляху, у тому числі,
автомобілів з причепами,
тракторів, забруднених
автомобілів тощо.
● Визначення транспортних засобів у умовах обмеженої
видимості, наприклад, під час туману, дощу чи снігопаду.
● Під час їзди вночі.
● Погодні умови (туман, дощ чи сніг), які обмежують видимість.
● Датчик на лобовому склі вкритий снігом, льодом,
багнюкою чи брудом або на
лобовому склі є тріщини чи
сторонні предмети, наприклад
наліпки.
Для належного функціонування
системи необхідно постійно
очищувати ділянки довкола

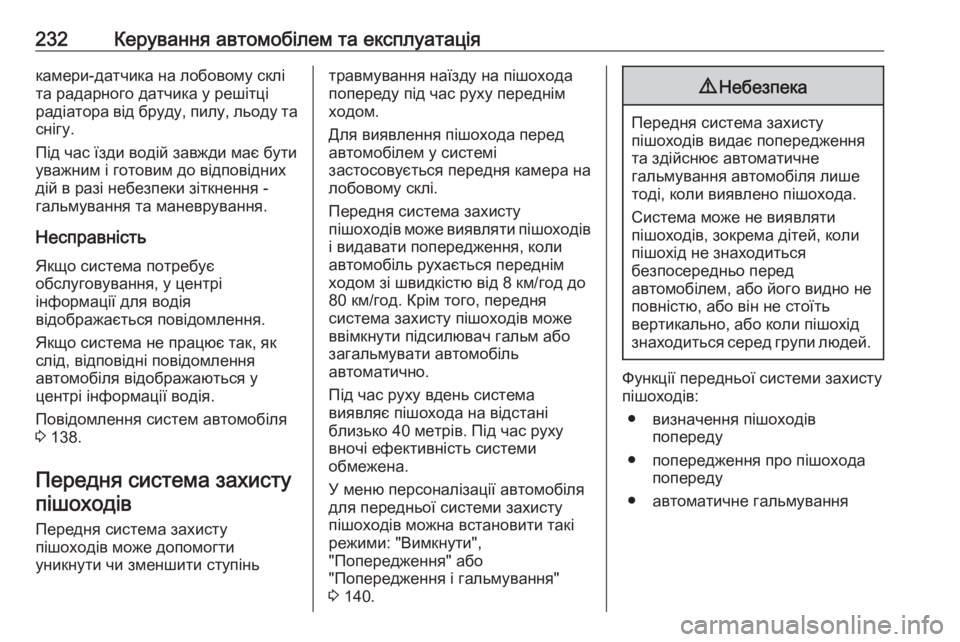

232Керування автомобілем та експлуатаціякамери-датчика на лобовому склі
та радарного датчика у решітці
радіатора від бруду, пилу, льоду та
снігу.
Під час їзди водій завжди має бути
уважним і готовим до відповідних
дій в разі небезпеки зіткнення -
гальмування та маневрування.
Несправність
Якщо система потребує
обслуговування, у центрі
інформації для водія
відображається повідомлення.
Якщо система не працює так, як
слід, відповідні повідомлення
автомобіля відображаються у
центрі інформації водія.
Повідомлення систем автомобіля
3 138.
Передня система захисту пішоходів
Передня система захисту
пішоходів може допомогти
уникнути чи зменшити ступіньтравмування наїзду на пішохода
попереду під час руху переднім
ходом.
Для виявлення пішохода перед
автомобілем у системі
застосовується передня камера на
лобовому склі.
Передня система захисту
пішоходів може виявляти пішоходів
і видавати попередження, коли
автомобіль рухається переднім
ходом зі швидкістю від 8 км/год до
80 км/год. Крім того, передня
система захисту пішоходів може
ввімкнути підсилювач гальм або
загальмувати автомобіль
автоматично.
Під час руху вдень система
виявляє пішохода на відстані
близько 40 метрів. Під час руху
вночі ефективність системи
обмежена.
У меню персоналізації автомобіля
для передньої системи захисту
пішоходів можна встановити такі
режими: "Вимкнути",
"Попередження" або
"Попередження і гальмування"
3 140.9 Небезпека
Передня система захисту
пішоходів видає попередження
та здійснює автоматичне
гальмування автомобіля лише тоді, коли виявлено пішохода.
Система може не виявляти
пішоходів, зокрема дітей, коли
пішохід не знаходиться
безпосередньо перед
автомобілем, або його видно не
повністю, або він не стоїть
вертикально, або коли пішохід
знаходиться серед групи людей.
Функції передньої системи захисту
пішоходів:
● визначення пішоходів попереду
● попередження про пішохода попереду
● автоматичне гальмування

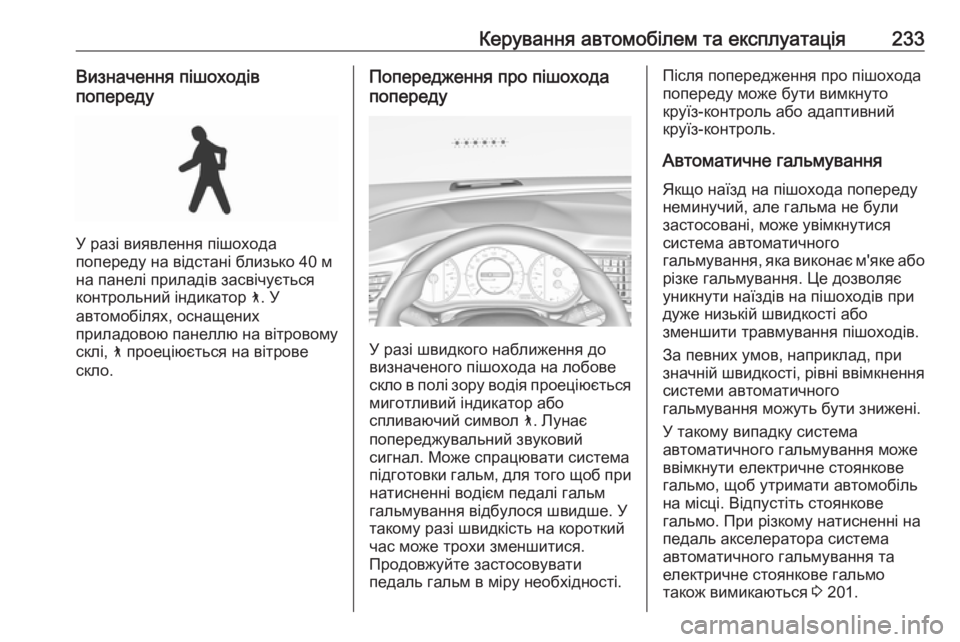

Керування автомобілем та експлуатація233Визначення пішоходівпопереду
У разі виявлення пішохода
попереду на відстані близько 40 м
на панелі приладів засвічується контрольний індикатор 7. У
автомобілях, оснащених
приладовою панеллю на вітровому склі, 7 проеціюється на вітрове
скло.
Попередження про пішохода
попереду
У разі швидкого наближення до
визначеного пішохода на лобове
скло в полі зору водія проеціюється миготливий індикатор або
спливаючий символ 7. Лунає
попереджувальний звуковий
сигнал. Може спрацювати система
підготовки гальм, для того щоб при натисненні водієм педалі гальм
гальмування відбулося швидше. У
такому разі швидкість на короткий
час може трохи зменшитися.
Продовжуйте застосовувати
педаль гальм в міру необхідності.
Після попередження про пішохода
попереду може бути вимкнуто
круїз-контроль або адаптивний
круїз-контроль.
Автоматичне гальмування
Якщо наїзд на пішохода попереду
неминучий, але гальма не були
застосовані, може увімкнутися
система автоматичного
гальмування, яка виконає м'яке або
різке гальмування. Це дозволяє
уникнути наїздів на пішоходів при
дуже низькій швидкості або
зменшити травмування пішоходів.
За певних умов, наприклад, при
значній швидкості, рівні ввімкнення системи автоматичного
гальмування можуть бути знижені.
У такому випадку система
автоматичного гальмування може
ввімкнути електричне стоянкове
гальмо, щоб утримати автомобіль
на місці. Відпустіть стоянкове
гальмо. При різкому натисненні на
педаль акселератора система
автоматичного гальмування та
електричне стоянкове гальмо
також вимикаються 3 201.

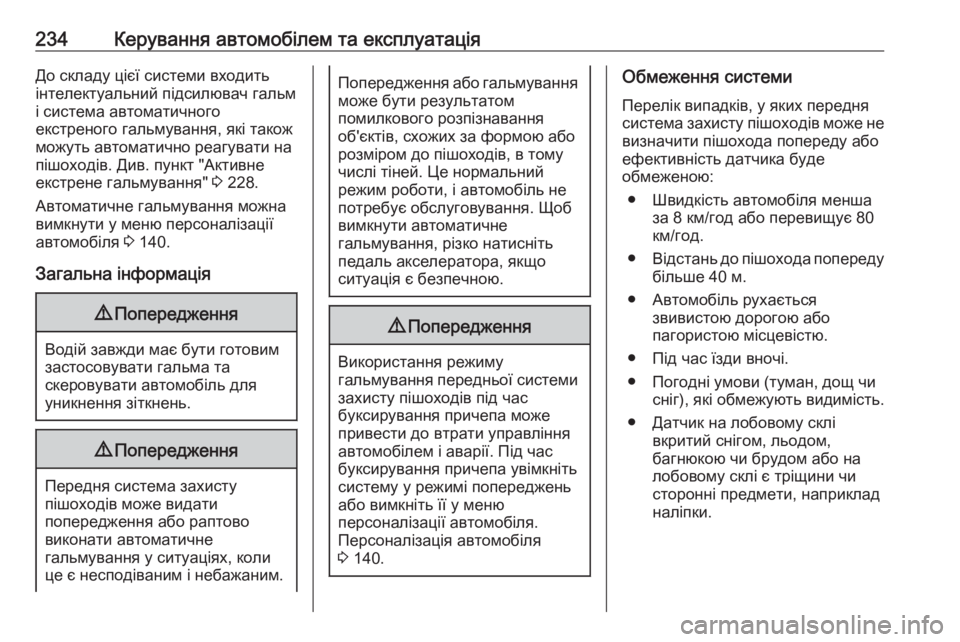

234Керування автомобілем та експлуатаціяДо складу цієї системи входить
інтелектуальний підсилювач гальм
і система автоматичного
екстреного гальмування, які також
можуть автоматично реагувати на
пішоходів. Див. пункт "Активне
екстрене гальмування" 3 228.
Автоматичне гальмування можна
вимкнути у меню персоналізації
автомобіля 3 140.
Загальна інформація9 Попередження
Водій завжди має бути готовим
застосовувати гальма та
скеровувати автомобіль для
уникнення зіткнень.
9 Попередження
Передня система захисту
пішоходів може видати
попередження або раптово
виконати автоматичне
гальмування у ситуаціях, коли
це є несподіваним і небажаним.
Попередження або гальмування може бути результатом
помилкового розпізнавання
об'єктів, схожих за формою або розміром до пішоходів, в тому
числі тіней. Це нормальний
режим роботи, і автомобіль не
потребує обслуговування. Щоб
вимкнути автоматичне
гальмування, різко натисніть
педаль акселератора, якщо
ситуація є безпечною.9 Попередження
Використання режиму
гальмування передньої системи захисту пішоходів під час
буксирування причепа може
привести до втрати управління
автомобілем і аварії. Під час
буксирування причепа увімкніть
систему у режимі попереджень
або вимкніть її у меню
персоналізації автомобіля.
Персоналізація автомобіля
3 140.
Обмеження системи
Перелік випадків, у яких передня
система захисту пішоходів може не
визначити пішохода попереду або
ефективність датчика буде
обмеженою:
● Швидкість автомобіля менша за 8 км/год або перевищує 80
км/год.
● Відстань до пішохода попереду
більше 40 м.
● Автомобіль рухається звивистою дорогою або
пагористою місцевістю.
● Під час їзди вночі.
● Погодні умови (туман, дощ чи сніг), які обмежують видимість.
● Датчик на лобовому склі вкритий снігом, льодом,
багнюкою чи брудом або на
лобовому склі є тріщини чи
сторонні предмети, наприклад
наліпки.

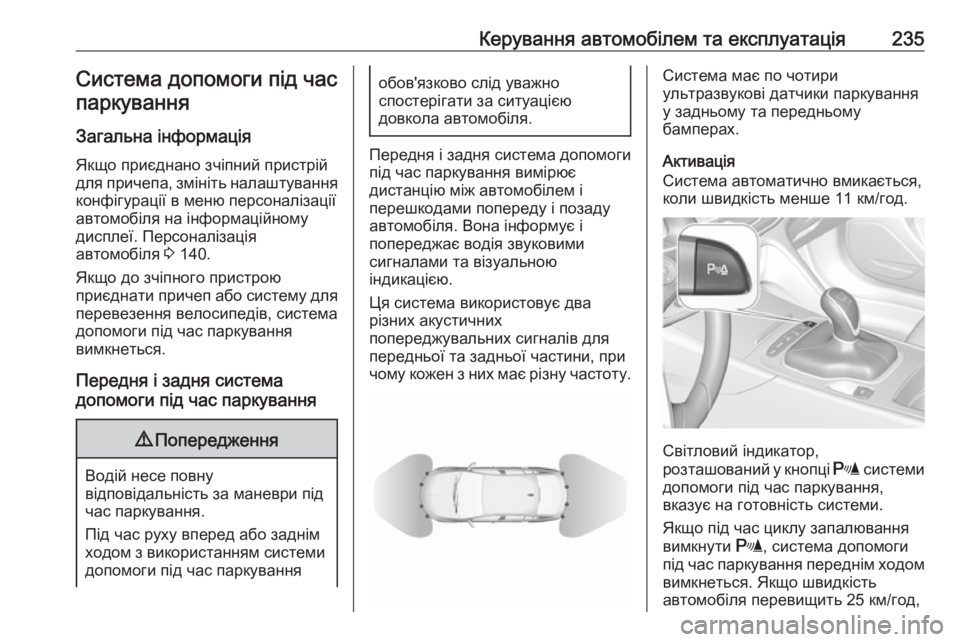

Керування автомобілем та експлуатація235Система допомоги під часпаркування
Загальна інформація
Якщо приєднано зчіпний пристрій
для причепа, змініть налаштування
конфігурації в меню персоналізації
автомобіля на інформаційному
дисплеї. Персоналізація
автомобіля 3 140.
Якщо до зчіпного пристрою
приєднати причеп або систему для перевезення велосипедів, система
допомоги під час паркування
вимкнеться.
Передня і задня система
допомоги під час паркування9 Попередження
Водій несе повну
відповідальність за маневри під
час паркування.
Під час руху вперед або заднім
ходом з використанням системи допомоги під час паркування
обов'язково слід уважно
спостерігати за ситуацією
довкола автомобіля.
Передня і задня система допомоги
під час паркування вимірює
дистанцію між автомобілем і
перешкодами попереду і позаду
автомобіля. Вона інформує і
попереджає водія звуковими
сигналами та візуальною
індикацією.
Ця система використовує два
різних акустичних
попереджувальних сигналів для
передньої та задньої частини, при
чому кожен з них має різну частоту.
Система має по чотири
ультразвукові датчики паркування
у задньому та передньому
бамперах.
Активація
Система автоматично вмикається,
коли швидкість менше 11 км/год.
Світловий індикатор,
розташований у кнопці r системи
допомоги під час паркування,
вказує на готовність системи.
Якщо під час циклу запалювання
вимкнути r, система допомоги
під час паркування переднім ходом вимкнеться. Якщо швидкість
автомобіля перевищить 25 км/год,

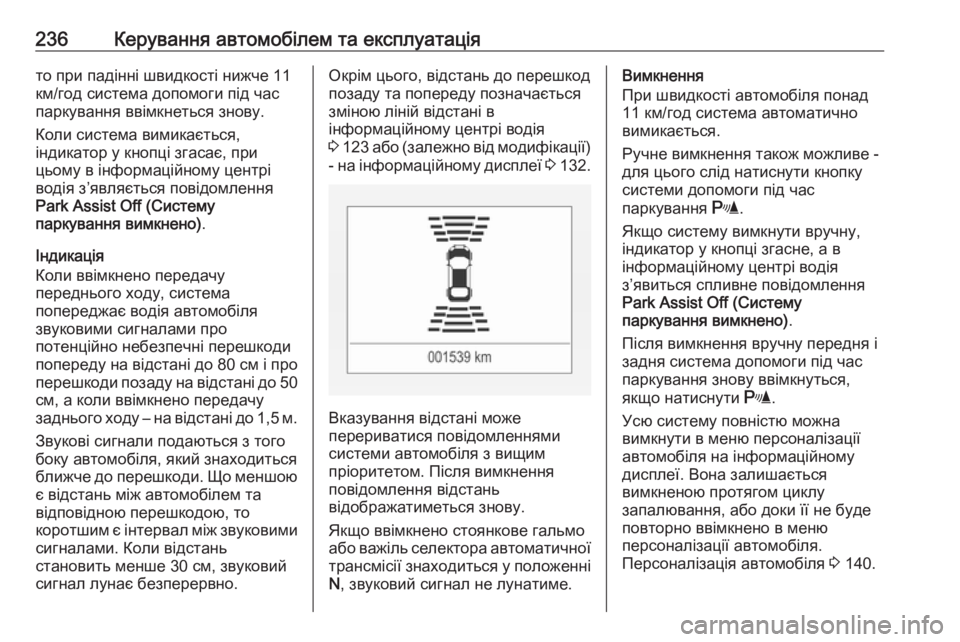

236Керування автомобілем та експлуатаціято при падінні швидкості нижче 11
км/год система допомоги під час
паркування ввімкнеться знову.
Коли система вимикається,
індикатор у кнопці згасає, при
цьому в інформаційному центрі
водія з’являється повідомлення
Park Assist Off (Систему
паркування вимкнено) .
Індикація
Коли ввімкнено передачу
переднього ходу, система
попереджає водія автомобіля
звуковими сигналами про
потенційно небезпечні перешкоди
попереду на відстані до 80 см і про перешкоди позаду на відстані до 50
см, а коли ввімкнено передачу
заднього ходу – на відстані до 1,5 м.
Звукові сигнали подаються з того боку автомобіля, який знаходиться
ближче до перешкоди. Що меншою є відстань між автомобілем та
відповідною перешкодою, то
коротшим є інтервал між звуковими
сигналами. Коли відстань
становить менше 30 см, звуковий
сигнал лунає безперервно.Окрім цього, відстань до перешкод позаду та попереду позначається
зміною ліній відстані в
інформаційному центрі водія
3 123 або (залежно від модифікації)
- на інформаційному дисплеї 3 132.
Вказування відстані може
перериватися повідомленнями
системи автомобіля з вищим
пріоритетом. Після вимкнення
повідомлення відстань
відображатиметься знову.
Якщо ввімкнено стоянкове гальмо
або важіль селектора автоматичної трансмісії знаходиться у положенніN , звуковий сигнал не лунатиме.
Вимкнення
При швидкості автомобіля понад
11 км/год система автоматично
вимикається.
Ручне вимкнення також можливе -
для цього слід натиснути кнопку
системи допомоги під час
паркування r.
Якщо систему вимкнути вручну,
індикатор у кнопці згасне, а в
інформаційному центрі водія
з’явиться спливне повідомлення
Park Assist Off (Систему
паркування вимкнено) .
Після вимкнення вручну передня і
задня система допомоги під час
паркування знову ввімкнуться,
якщо натиснути r.
Усю систему повністю можна
вимкнути в меню персоналізації
автомобіля на інформаційному
дисплеї. Вона залишається
вимкненою протягом циклу
запалювання, або доки її не буде
повторно ввімкнено в меню
персоналізації автомобіля.
Персоналізація автомобіля 3 140.

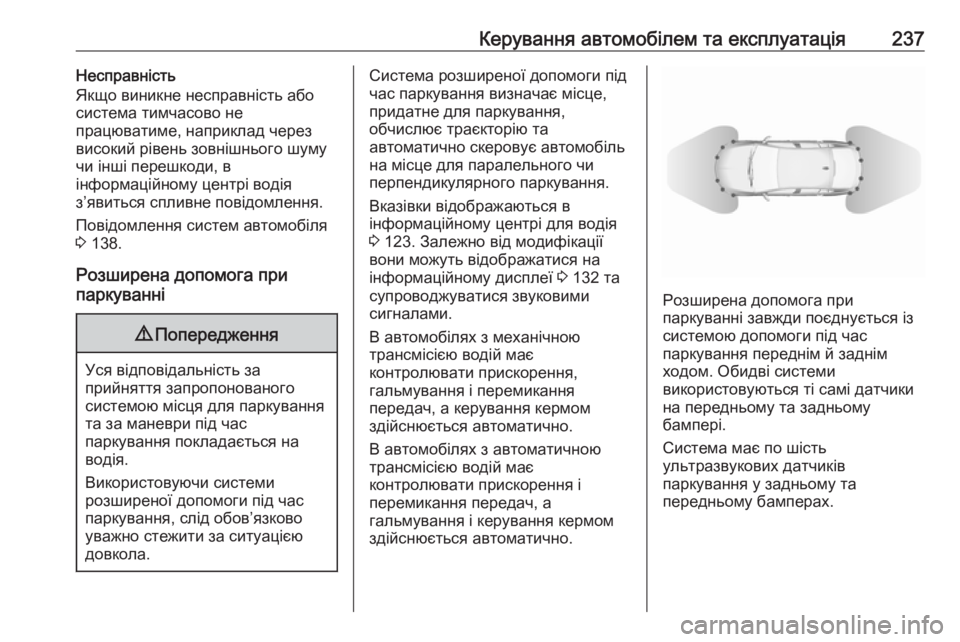

Керування автомобілем та експлуатація237Несправність
Якщо виникне несправність або
система тимчасово не
працюватиме, наприклад через
високий рівень зовнішнього шуму
чи інші перешкоди, в
інформаційному центрі водія
з’явиться спливне повідомлення.
Повідомлення систем автомобіля
3 138.
Розширена допомога при
паркуванні9 Попередження
Уся відповідальність за
прийняття запропонованого
системою місця для паркування
та за маневри під час
паркування покладається на
водія.
Використовуючи системи
розширеної допомоги під час
паркування, слід обов’язково
уважно стежити за ситуацією
довкола.
Система розширеної допомоги під
час паркування визначає місце,
придатне для паркування,
обчислює траєкторію та
автоматично скеровує автомобіль
на місце для паралельного чи
перпендикулярного паркування.
Вказівки відображаються в
інформаційному центрі для водія
3 123. Залежно від модифікації
вони можуть відображатися на
інформаційному дисплеї 3 132 та
супроводжуватися звуковими
сигналами.
В автомобілях з механічною
трансмісією водій має
контролювати прискорення,
гальмування і перемикання
передач, а керування кермом
здійснюється автоматично.
В автомобілях з автоматичною
трансмісією водій має
контролювати прискорення і
перемикання передач, а
гальмування і керування кермом
здійснюється автоматично.
Розширена допомога при
паркуванні завжди поєднується із
системою допомоги під час
паркування переднім й заднім
ходом. Обидві системи
використовуються ті самі датчики
на передньому та задньому
бампері.
Система має по шість
ультразвукових датчиків
паркування у задньому та
передньому бамперах.

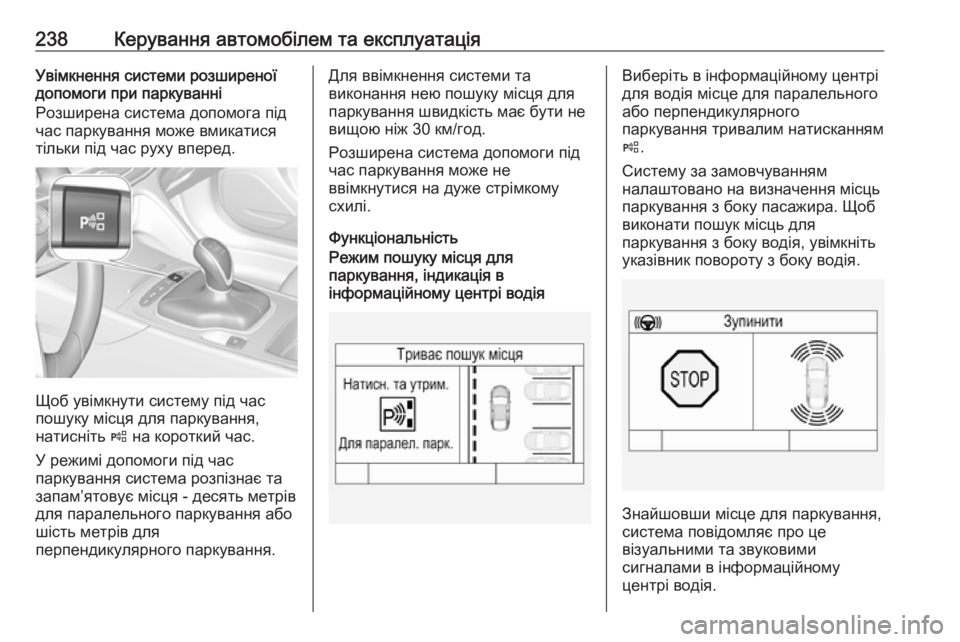

238Керування автомобілем та експлуатаціяУвімкнення системи розширеної
допомоги при паркуванні
Розширена система допомога під
час паркування може вмикатися
тільки під час руху вперед.
Щоб увімкнути систему під час
пошуку місця для паркування,
натисніть ( на короткий час.
У режимі допомоги під час
паркування система розпізнає та запам’ятовує місця - десять метрів
для паралельного паркування або
шість метрів для
перпендикулярного паркування.
Для ввімкнення системи та
виконання нею пошуку місця для паркування швидкість має бути не
вищою ніж 30 км/год.
Розширена система допомоги під час паркування може не
ввімкнутися на дуже стрімкому
схилі.
ФункціональністьРежим пошуку місця для
паркування, індикація в
інформаційному центрі водіяВиберіть в інформаційному центрі
для водія місце для паралельного або перпендикулярного
паркування тривалим натисканням
( .
Систему за замовчуванням
налаштовано на визначення місць
паркування з боку пасажира. Щоб
виконати пошук місць для
паркування з боку водія, увімкніть
указівник повороту з боку водія.
Знайшовши місце для паркування,
система повідомляє про це
візуальними та звуковими
сигналами в інформаційному
центрі водія.
