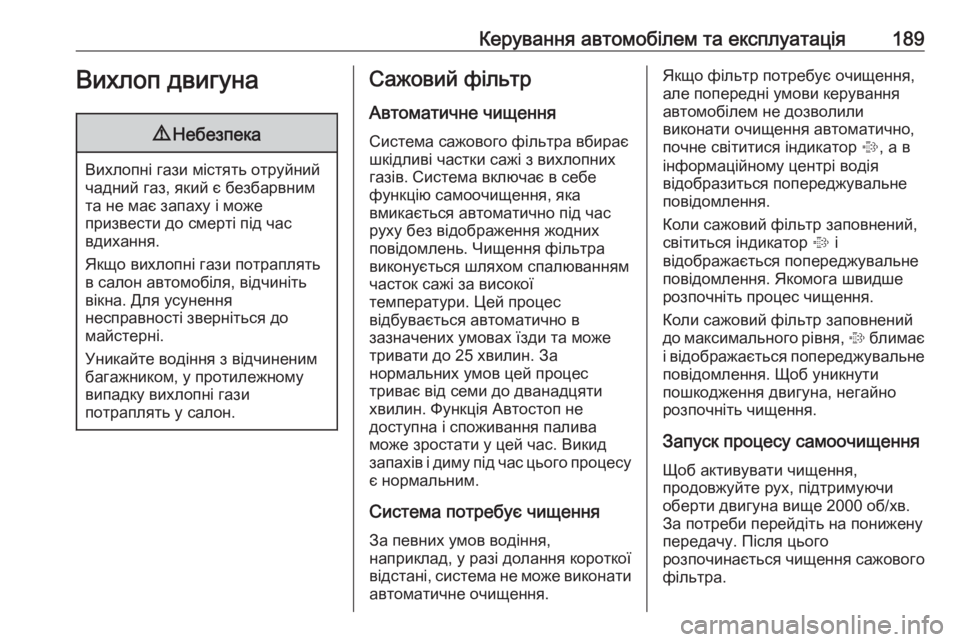

Керування автомобілем та експлуатація189Вихлоп двигуна9Небезпека
Вихлопні гази містять отруйний
чадний газ, який є безбарвним
та не має запаху і може
призвести до смерті під час
вдихання.
Якщо вихлопні гази потраплять
в салон автомобіля, відчиніть
вікна. Для усунення
несправності зверніться до
майстерні.
Уникайте водіння з відчиненим
багажником, у протилежному
випадку вихлопні гази
потраплять у салон.
Сажовий фільтр
Автоматичне чищення Система сажового фільтра вбирає
шкідливі частки сажі з вихлопних
газів. Система включає в себе
функцію самоочищення, яка
вмикається автоматично під час
руху без відображення жодних
повідомлень. Чищення фільтра
виконується шляхом спалюванням
часток сажі за високої
температури. Цей процес
відбувається автоматично в
зазначених умовах їзди та може
тривати до 25 хвилин. За
нормальних умов цей процес
триває від семи до дванадцяти
хвилин. Функція Автостоп не
доступна і споживання палива
може зростати у цей час. Викид
запахів і диму під час цього процесу є нормальним.
Система потребує чищення
За певних умов водіння,
наприклад, у разі долання короткої
відстані, система не може виконати
автоматичне очищення.Якщо фільтр потребує очищення,
але попередні умови керування
автомобілем не дозволили
виконати очищення автоматично,
почне світитися індикатор %, а в
інформаційному центрі водія
відобразиться попереджувальне
повідомлення.
Коли сажовий фільтр заповнений,
світиться індикатор % і
відображається попереджувальне
повідомлення. Якомога швидше
розпочніть процес чищення.
Коли сажовий фільтр заповнений
до максимального рівня, % блимає
і відображається попереджувальне повідомлення. Щоб уникнути
пошкодження двигуна, негайно
розпочніть чищення.
Запуск процесу самоочищення
Щоб активувати чищення,
продовжуйте рух, підтримуючи
оберти двигуна вище 2000 об/хв.
За потреби перейдіть на понижену
передачу. Після цього
розпочинається чищення сажового
фільтра.

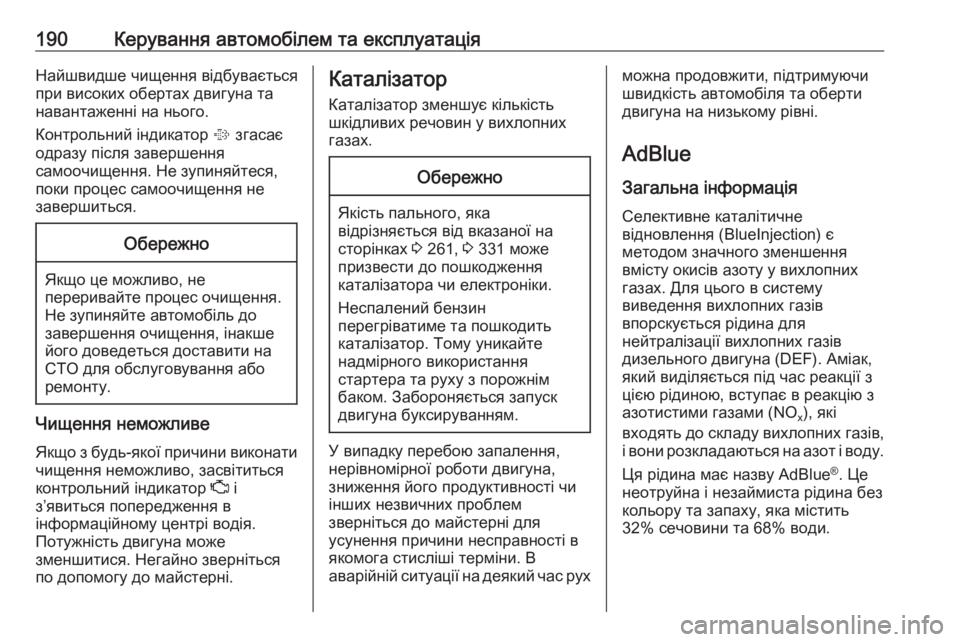

190Керування автомобілем та експлуатаціяНайшвидше чищення відбувається
при високих обертах двигуна та
навантаженні на нього.
Контрольний індикатор % згасає
одразу після завершення
самоочищення. Не зупиняйтеся,
поки процес самоочищення не
завершиться.Обережно
Якщо це можливо, не
переривайте процес очищення. Не зупиняйте автомобіль до
завершення очищення, інакше
його доведеться доставити на
СТО для обслуговування або
ремонту.
Чищення неможливе
Якщо з будь-якої причини виконати
чищення неможливо, засвітиться
контрольний індикатор Z і
з’явиться попередження в
інформаційному центрі водія.
Потужність двигуна може
зменшитися. Негайно зверніться
по допомогу до майстерні.
Каталізатор
Каталізатор зменшує кількість
шкідливих речовин у вихлопних
газах.Обережно
Якість пального, яка відрізняється від вказаної на
сторінках 3 261, 3 331 може
призвести до пошкодження
каталізатора чи електроніки.
Неспалений бензин
перегріватиме та пошкодить
каталізатор. Тому уникайте
надмірного використання
стартера та руху з порожнім
баком. Забороняється запуск
двигуна буксируванням.
У випадку перебою запалення, нерівномірної роботи двигуна,
зниження його продуктивності чи
інших незвичних проблем
зверніться до майстерні для
усунення причини несправності в
якомога стисліші терміни. В
аварійній ситуації на деякий час рух
можна продовжити, підтримуючи
швидкість автомобіля та оберти
двигуна на низькому рівні.
AdBlue
Загальна інформація
Селективне каталітичне
відновлення (BlueInjection) є
методом значного зменшення
вмісту окисів азоту у вихлопних
газах. Для цього в систему
виведення вихлопних газів
впорскується рідина для
нейтралізації вихлопних газів
дизельного двигуна (DEF). Аміак,
який виділяється під час реакції з
цією рідиною, вступає в реакцію з
азотистими газами (NO x), які
входять до складу вихлопних газів, і вони розкладаються на азот і воду.
Ця рідина має назву AdBlue ®
. Це
неотруйна і незаймиста рідина без
кольору та запаху, яка містить
32% сечовини та 68% води.

Керування автомобілем та експлуатація1919Попередження
Стежте за тим, щоб рідина
AdBlue не потрапила в очі або на шкіру.
У разі, якщо рідина потрапила в
очі або на шкіру, промийте їх
водою.
Обережно
Стежте за тим, щоб рідина
AdBlue не потрапляла на
лакофарбове покриття.
У разі потрапляння змийте
водою.
AdBlue замерзає при температурі
-11 °C. Автомобіль обладнано
пристроєм для підігрівання рідини
AdBlue, який забезпечує
нейтралізацію вихлопів у холодну
погоду. Пристрій для підігрівання
рідини AdBlue працює в
автоматичному режимі.
Як правило, витрачається
приблизно 2 літри AdBlue на 1000 км, але витрата може бути
більшою залежно від особливостей
поїздки (наприклад, при великому завантаженні автомобіля або
буксируванні причепа).
Бачок для AdBlue На рівні приблизно п'яти літрів є
датчик рівня рідини. Попередження
відображаються лише тоді, коли
рівень рідини нижче рівня датчика. Місткість бачка 3 340.
Попередження про зниження
рівня рідини
Залежно від розрахованого запасу ходу для AdBlue в інформаційному
центрі водія відображаються різні
повідомлення. Ці повідомлення та обмеження визначені
законодавством.
Перше з можливих попереджень -
це AdBlue Range: (Рідини AdBlue
виставить на відстань:) 2400 км .
Це попередження відображається
один раз протягом короткого часу
разом із розрахованим запасом
ходу. Рух автомобіля можливий без жодних обмежень.Наступне попередження
з'являється, коли запас ходу
менше 1750 км. Це повідомлення
разом із поточним значенням
запасу ходу відображатиметься
щоразу під час увімкнення
запалювання. Це повідомлення
потребує підтвердження 3 123.
Слід долити AdBlue перш ніж буде досягнуто рівень наступного
попередження.
Коли запас ходу AdBlue стане
менше 900 км, по черзі
відображатимуться наведені
повідомлення, які не можна
відхилити:
● AdBlue Low Refill Now
(Закінчується рідина AdBlue,
негайно долийте)
● Engine Restart Prevented in
(Запуску автомобіля заважає)
900 км .
Крім того, постійно блимає контрольний індикатор Y.

192Керування автомобілем та експлуатаціяПримітка
У разі підвищеної витрати AdBlue
це попередження може з'явитися
в центрі інформації для водія,
хоча попередження попередніх
етапів не відображалися.
Останній рівень попередження - це порожній бачок AdBlue. Повторний
запуск двигуна неможливий. По
черзі відображатимуться наведені повідомлення, які не можна
відхилити:
● AdBlue Empty Refill Now
(Закінчилася рідина AdBlue, негайно долийте)
● Engine Will Not Restart (Запуск
двигуна блокується) .
Крім того, постійно блимає
контрольний індикатор Y.
Коли діє функція запобігання
повторному запуску двигуна, буде
показано таке повідомлення:
Refill AdBlue To Start Vehicle (Щоб
завести двигун, долийте рідину
AdBlue) .
У бачок слід долити рідину AdBlue
до максимального рівня, інакше
запустити двигун буде неможливо.3 340
Попередження про високу
токсичність вихлопів
Коли токсичність вихлопів
перевищує певне значення, в
інформаційному центрі водія
відображаються попередження,
подібні до попереджень про запас
ходу для рідини AdBlue.
Потім відображатимуться запити на перевірку вихлопної системи, і
насамкінець - повідомлення про
запобігання повторному запуску
двигуна. Ці обмеження зумовлені
вимогами законодавства.
Зверніться на СТО.
Доливання AdBlueОбережно
Використовуйте лише рідину
AdBlue, яка відповідає
стандартам ЄС DIN 70 070 та ISO 22241-1.
Забороняється
використовувати присадки.
Забороняється розводити
AdBlue.
Це може призвести до
пошкодження системи
селективного каталітичного
відновлення.
Примітка
Якщо на заправній станції немає
наливного насоса з наконечником
для легкових автомобілів,
використовуйте для доливання
AdBlue тільки пляшки й каністри з
герметичним штуцером, щоб
запобігти розбризкуванню та
переливанню рідини, а також
виходу випарів з бачка. AdBlue у
пляшках або каністрах можна придбати на багатьох заправних
станціях, а також у дилерів
компанії Opel та в інших
торговельних точках.
Оскільки AdBlue має обмежений
термін придатності для
використання, перевіряйте дату
закінчення терміну придатності
перед доливанням рідини в бачок.

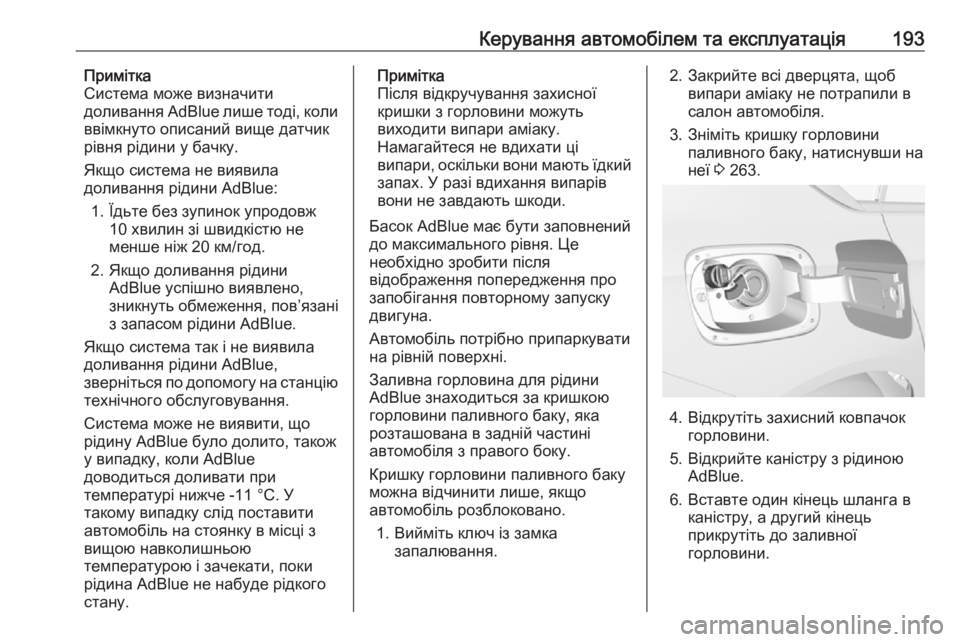

Керування автомобілем та експлуатація193Примітка
Система може визначити
доливання AdBlue лише тоді, коли
ввімкнуто описаний вище датчик
рівня рідини у бачку.
Якщо система не виявила
доливання рідини AdBlue:
1. Їдьте без зупинок упродовж 10 хвилин зі швидкістю не
менше ніж 20 км/год.
2. Якщо доливання рідини AdBlue успішно виявлено,
зникнуть обмеження, пов’язані
з запасом рідини AdBlue.
Якщо система так і не виявила
доливання рідини AdBlue,
зверніться по допомогу на станцію
технічного обслуговування.
Система може не виявити, що
рідину AdBlue було долито, також
у випадку, коли AdBlue
доводиться доливати при
температурі нижче -11 °C. У
такому випадку слід поставити
автомобіль на стоянку в місці з
вищою навколишньою
температурою і зачекати, поки
рідина AdBlue не набуде рідкого
стану.Примітка
Після відкручування захисної
кришки з горловини можуть
виходити випари аміаку.
Намагайтеся не вдихати ці
випари, оскільки вони мають їдкий запах. У разі вдихання випарів
вони не завдають шкоди.
Басок AdBlue має бути заповнений до максимального рівня. Це
необхідно зробити після
відображення попередження про
запобігання повторному запуску
двигуна.
Автомобіль потрібно припаркувати на рівній поверхні.
Заливна горловина для рідини
AdBlue знаходиться за кришкою
горловини паливного баку, яка
розташована в задній частині
автомобіля з правого боку.
Кришку горловини паливного баку
можна відчинити лише, якщо
автомобіль розблоковано.
1. Вийміть ключ із замка запалювання.2. Закрийте всі дверцята, щобвипари аміаку не потрапили в
салон автомобіля.
3. Зніміть кришку горловини паливного баку, натиснувши на
неї 3 263.
4. Відкрутіть захисний ковпачок
горловини.
5. Відкрийте каністру з рідиною AdBlue.
6. Вставте один кінець шланга в каністру, а другий кінець
прикрутіть до заливної
горловини.

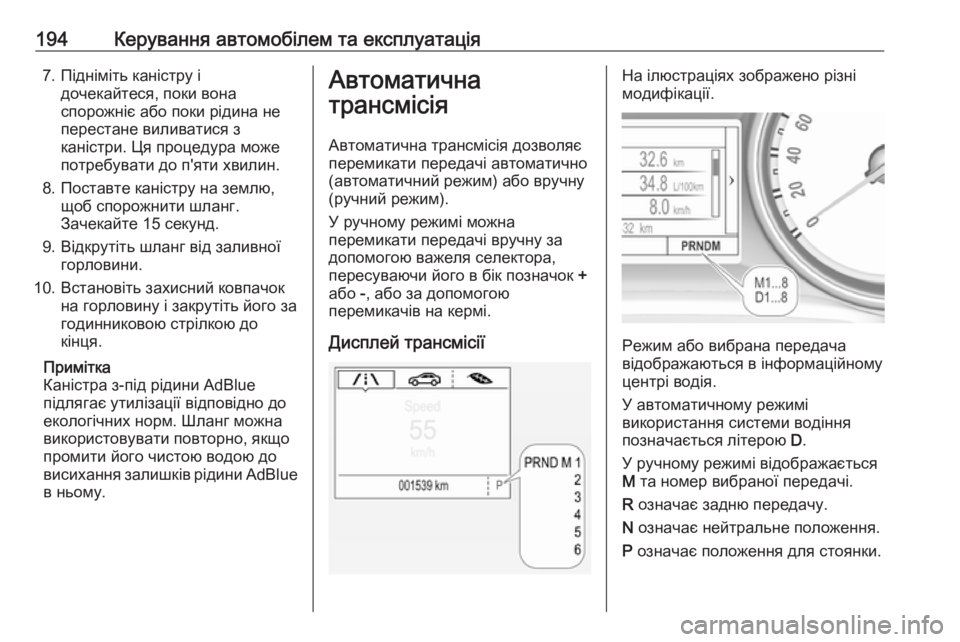

194Керування автомобілем та експлуатація7. Підніміть каністру ідочекайтеся, поки вона
спорожніє або поки рідина не
перестане виливатися з
каністри. Ця процедура може
потребувати до п'яти хвилин.
8. Поставте каністру на землю, щоб спорожнити шланг.
Зачекайте 15 секунд.
9. Відкрутіть шланг від заливної горловини.
10. Встановіть захисний ковпачок на горловину і закрутіть його за
годинниковою стрілкою до
кінця.
Примітка
Каністра з-під рідини AdBlue
підлягає утилізації відповідно до
екологічних норм. Шланг можна
використовувати повторно, якщо
промити його чистою водою до
висихання залишків рідини AdBlue
в ньому.Автоматична
трансмісія
Автоматична трансмісія дозволяє
перемикати передачі автоматично
(автоматичний режим) або вручну
(ручний режим).

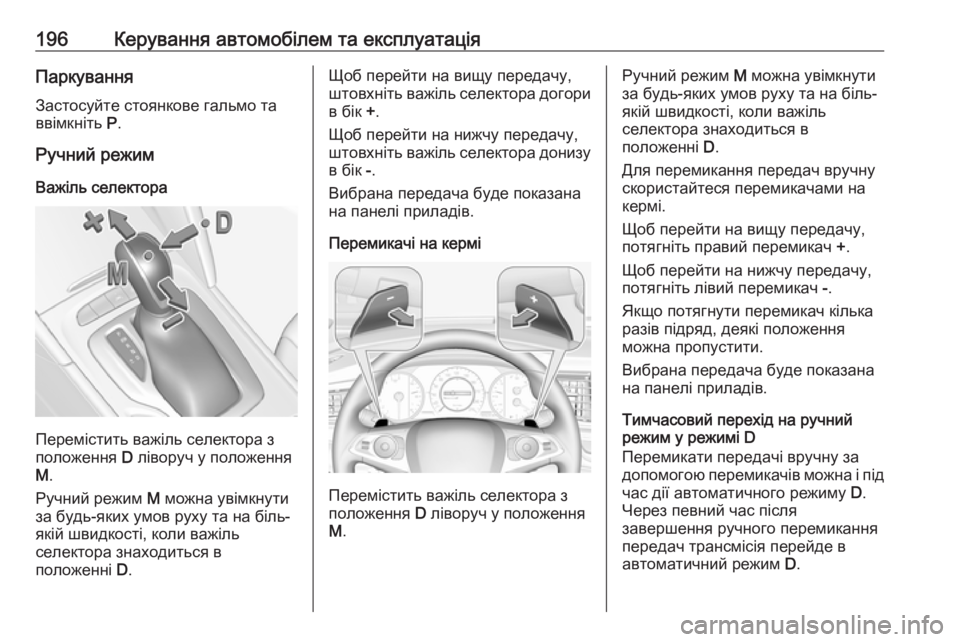

У ручному режимі можна
перемикати передачі вручну за
допомогою важеля селектора,
пересуваючи його в бік позначок +
або -, або за допомогою
перемикачів на кермі.
Дисплей трансмісіїНа ілюстраціях зображено різні
модифікації.
Режим або вибрана передача
відображаються в інформаційному
центрі водія.
У автоматичному режимі
використання системи водіння
позначається літерою D.
У ручному режимі відображається
M та номер вибраної передачі.
R означає задню передачу.
N означає нейтральне положення.
P означає положення для стоянки.

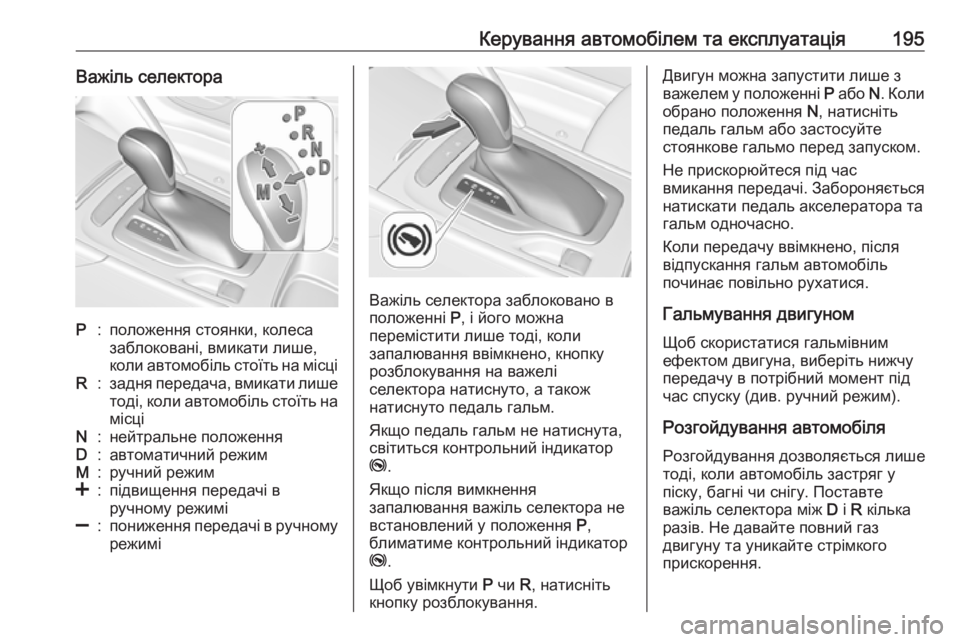

Керування автомобілем та експлуатація195Важіль селектораP:положення стоянки, колеса
заблоковані, вмикати лише,
коли автомобіль стоїть на місціR:задня передача, вмикати лише
тоді, коли автомобіль стоїть на місціN:нейтральне положенняD:автоматичний режимM:ручний режим<:підвищення передачі в
ручному режимі]:пониження передачі в ручному
режимі
Важіль селектора заблоковано в
положенні P, і його можна
перемістити лише тоді, коли
запалювання ввімкнено, кнопку розблокування на важелі
селектора натиснуто, а також
натиснуто педаль гальм.
Якщо педаль гальм не натиснута,
світиться контрольний індикатор
j .
Якщо після вимкнення
запалювання важіль селектора не
встановлений у положення P,
блиматиме контрольний індикатор
j .
Щоб увімкнути P чи R, натисніть
кнопку розблокування.
Двигун можна запустити лише з
важелем у положенні P або N. Коли
обрано положення N, натисніть
педаль гальм або застосуйте
стоянкове гальмо перед запуском.
Не прискорюйтеся під час
вмикання передачі. Забороняється
натискати педаль акселератора та
гальм одночасно.
Коли передачу ввімкнено, після
відпускання гальм автомобіль
починає повільно рухатися.
Гальмування двигуном
Щоб скористатися гальмівним
ефектом двигуна, виберіть нижчу
передачу в потрібний момент під
час спуску (див. ручний режим).
Розгойдування автомобіляРозгойдування дозволяється лише
тоді, коли автомобіль застряг у
піску, багні чи снігу. Поставте
важіль селектора між D і R кілька
разів. Не давайте повний газ
двигуну та уникайте стрімкого
прискорення.

196Керування автомобілем та експлуатаціяПаркування
Застосуйте стоянкове гальмо та
ввімкніть P.
Ручний режим
Важіль селектора
Перемістить важіль селектора з
положення D ліворуч у положення
M .
Ручний режим M можна увімкнути
за будь-яких умов руху та на біль-
якій швидкості, коли важіль
селектора знаходиться в
положенні D.
Щоб перейти на вищу передачу,
штовхніть важіль селектора догори в бік +.
Щоб перейти на нижчу передачу,
штовхніть важіль селектора донизу
в бік -.
Вибрана передача буде показана
на панелі приладів.
Перемикачі на кермі
Перемістить важіль селектора з
положення D ліворуч у положення
M .
Ручний режим M можна увімкнути
за будь-яких умов руху та на біль-
якій швидкості, коли важіль
селектора знаходиться в
положенні D.
Для перемикання передач вручну
скористайтеся перемикачами на
кермі.
Щоб перейти на вищу передачу,
потягніть правий перемикач +.
Щоб перейти на нижчу передачу,
потягніть лівий перемикач -.
Якщо потягнути перемикач кілька
разів підряд, деякі положення
можна пропустити.
Вибрана передача буде показана
на панелі приладів.
Тимчасовий перехід на ручний
режим у режимі D
Перемикати передачі вручну за
допомогою перемикачів можна і під
час дії автоматичного режиму D.
Через певний час після завершення ручного перемикання
передач трансмісія перейде в
автоматичний режим D.

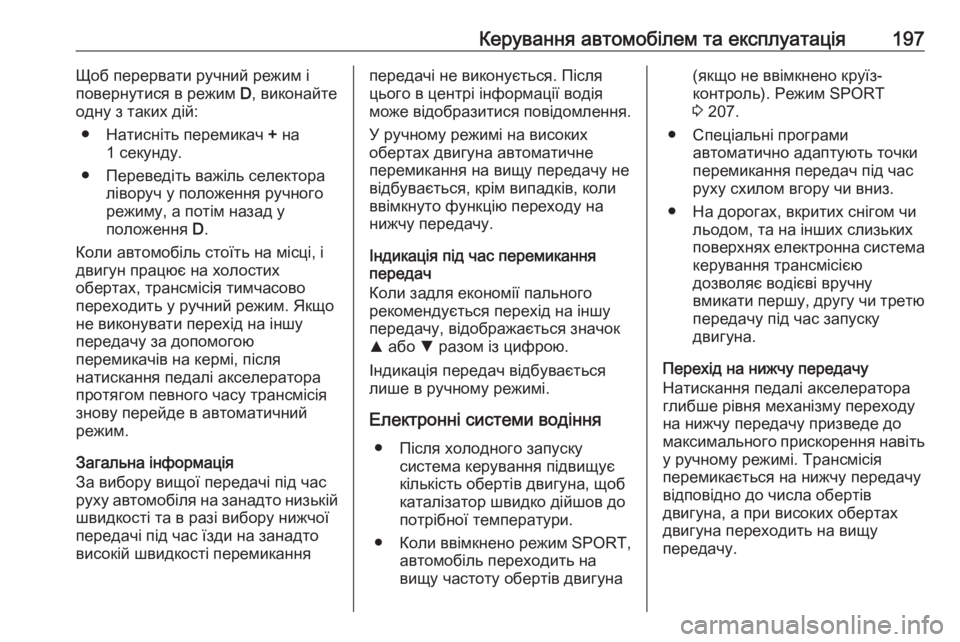

Керування автомобілем та експлуатація197Щоб перервати ручний режим і
повернутися в режим D, виконайте
одну з таких дій:
● Натисніть перемикач + на
1 секунду.
● Переведіть важіль селектора ліворуч у положення ручного
режиму, а потім назад у
положення D.
Коли автомобіль стоїть на місці, і двигун працює на холостих
обертах, трансмісія тимчасово
переходить у ручний режим. Якщо
не виконувати перехід на іншу
передачу за допомогою
перемикачів на кермі, після
натискання педалі акселератора протягом певного часу трансмісія
знову перейде в автоматичний
режим.
Загальна інформація
За вибору вищої передачі під час
руху автомобіля на занадто низькій
швидкості та в разі вибору нижчої передачі під час їзди на занадто
високій швидкості перемиканняпередачі не виконується. Після
цього в центрі інформації водія
може відобразитися повідомлення.
У ручному режимі на високих
обертах двигуна автоматичне
перемикання на вищу передачу не
відбувається, крім випадків, коли
ввімкнуто функцію переходу на
нижчу передачу.
Індикація під час перемикання
передач
Коли задля економії пального
рекомендується перехід на іншу
передачу, відображається значок
R або S разом із цифрою.
Індикація передач відбувається лише в ручному режимі.
Електронні системи водіння ● Після холодного запуску система керування підвищує
кількість обертів двигуна, щоб
каталізатор швидко дійшов до
потрібної температури.
● Коли ввімкнено режим SPORT, автомобіль переходить на
вищу частоту обертів двигуна(якщо не ввімкнено круїз-
контроль). Режим SPORT
3 207.
● Спеціальні програми автоматично адаптують точки
перемикання передач під час
руху схилом вгору чи вниз.
● На дорогах, вкритих снігом чи льодом, та на інших слизьких
поверхнях електронна система
керування трансмісією
дозволяє водієві вручну
вмикати першу, другу чи третю передачу під час запуску
двигуна.
Перехід на нижчу передачу
Натискання педалі акселератора глибше рівня механізму переходу
на нижчу передачу призведе до
максимального прискорення навіть у ручному режимі. Трансмісія
перемикається на нижчу передачу
відповідно до числа обертів
двигуна, а при високих обертах
двигуна переходить на вищу
передачу.

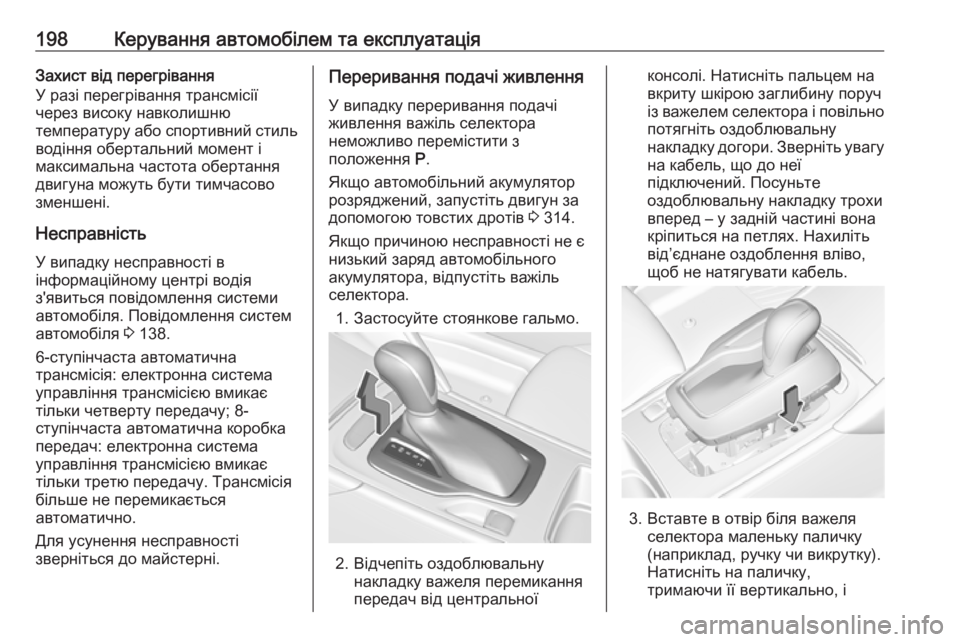

198Керування автомобілем та експлуатаціяЗахист від перегрівання
У разі перегрівання трансмісії
через високу навколишню
температуру або спортивний стиль водіння обертальний момент і
максимальна частота обертання
двигуна можуть бути тимчасово
зменшені.
Несправність
У випадку несправності в
інформаційному центрі водія
з'явиться повідомлення системи
автомобіля. Повідомлення систем
автомобіля 3 138.
6-ступінчаста автоматична
трансмісія: електронна система
управління трансмісією вмикає
тільки четверту передачу; 8-
ступінчаста автоматична коробка
передач: електронна система
управління трансмісією вмикає
тільки третю передачу. Трансмісія
більше не перемикається
автоматично.
Для усунення несправності
зверніться до майстерні.Переривання подачі живлення
У випадку переривання подачі
живлення важіль селектора
неможливо перемістити з
положення P.
Якщо автомобільний акумулятор
розряджений, запустіть двигун за
допомогою товстих дротів 3 314.
Якщо причиною несправності не є низький заряд автомобільного
акумулятора, відпустіть важіль
селектора.
1. Застосуйте стоянкове гальмо.
2. Відчепіть оздоблювальну накладку важеля перемикання
передач від центральної
консолі. Натисніть пальцем на
вкриту шкірою заглибину поруч
із важелем селектора і повільно потягніть оздоблювальну
накладку догори. Зверніть увагу
на кабель, що до неї
підключений. Посуньте
оздоблювальну накладку трохи
вперед – у задній частині вона
кріпиться на петлях. Нахиліть
від’єднане оздоблення вліво,
щоб не натягувати кабель.
3. Вставте в отвір біля важеля селектора маленьку паличку
(наприклад, ручку чи викрутку).
Натисніть на паличку,
тримаючи її вертикально, і
