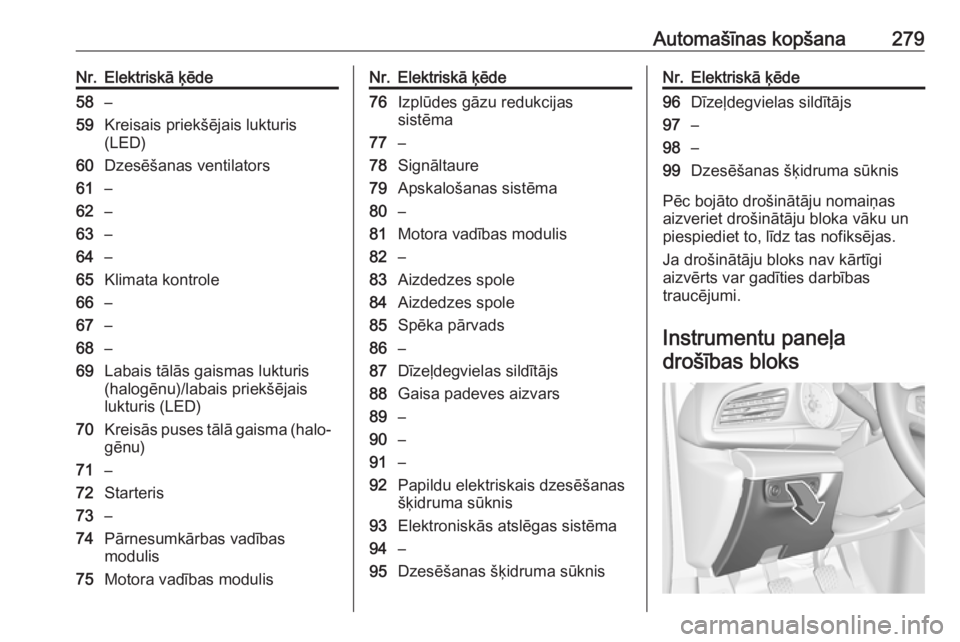

Automašīnas kopšana279Nr.Elektriskā ķēde58–59Kreisais priekšējais lukturis
(LED)60Dzesēšanas ventilators61–62–63–64–65Klimata kontrole66–67–68–69Labais tālās gaismas lukturis
(halogēnu)/labais priekšējais
lukturis (LED)70Kreisās puses tālā gaisma (halo‐
gēnu)71–72Starteris73–74Pārnesumkārbas vadības
modulis75Motora vadības modulisNr.Elektriskā ķēde76Izplūdes gāzu redukcijas
sistēma77–78Signāltaure79Apskalošanas sistēma80–81Motora vadības modulis82–83Aizdedzes spole84Aizdedzes spole85Spēka pārvads86–87Dīzeļdegvielas sildītājs88Gaisa padeves aizvars89–90–91–92Papildu elektriskais dzesēšanas
šķidruma sūknis93Elektroniskās atslēgas sistēma94–95Dzesēšanas šķidruma sūknisNr.Elektriskā ķēde96Dīzeļdegvielas sildītājs97–98–99Dzesēšanas šķidruma sūknis
Pēc bojāto drošinātāju nomaiņas
aizveriet drošinātāju bloka vāku un
piespiediet to, līdz tas nofiksējas.
Ja drošinātāju bloks nav kārtīgi
aizvērts var gadīties darbības
traucējumi.
Instrumentu paneļa drošības bloks

280Automašīnas kopšanaAutomašīnās ar stūri kreisajā pusē
drošinātāju bloks atrodas instrumentu
panelī aiz pārsega.
Atvienojiet pārsegu sānos un
noņemiet.
Automašīnās ar labās puses vadību
drošinātāju bloks atrodas aiz cimdu
nodalījuma. Atveriet cimdu
nodalījumu un noņemiet vāku.
Nr.Elektriskā ķēde1Kreisā loga elektropiedziņa2Labā loga elektropiedziņa3Virsbūves elektronisko sistēmu
vadības modulis4Klimata kontroles ventilators5Virsbūves elektronisko sistēmu
vadības modulis6Piekabes sagatave7Aizmugurējais sēdeklis, elek‐
triski vadāma nolocīšana8Virsbūves elektronisko sistēmu
vadības modulis9Motora vadības modulisNr.Elektriskā ķēde10Vējstikla displejs11NO x redukcija/izpūtēja sildītājs12NO
x redukcija/kvēpu sensors13Karbamīda modulis14Stūres rata apsilde15Pārnesumkārbas vadības
modulis16Pastiprinātājs17Trauksme18Virsbūves elektronisko sistēmu
vadības modulis19Karbamīda modulis20Virsbūves elektronisko sistēmu
vadības modulis21Virsbūves elektronisko sistēmu
vadības modulis22Virsbūves elektronisko sistēmu
vadības modulis23Elektriski vadāmās stūres bloķē‐
tājs24Drošības gaisa spilvens25Diagnostikas iekārtu pieslēg‐
vieta

Automašīnas kopšana281Nr.Elektriskā ķēde26Elektriskā kontaktligzda
bagāžas nodalījumā27EBCM vārsts28Policijas sagatave29–30–31Vadības elementi uz stūres rata32Aizdedzes slēdzis33Klimata kontrole34Centrālais vārtejas modulis35AUX/USB savienotājs36Bezvadu lādētājs37Aizmugurējā stikla tīrītājs38Onstar39Displejs40Atvieglotas parkošanās sistēma41Griestu konsole42RadioAutomašīnas
instrumenti
Instrumenti Automašīnas ar rezerves riteni
Domkrats ar riteņu uzgriežņatslēgu,
instrumenti, garā skrūve bojāta riteņa nostiprināšanai un vilkšanas cilpa
atrodas instrumentu kārbā, kas ir
novietots bagāžas nodalījumā zem
rezerves riteņa. Rezerves ritenis
3 296.
Automašīnas bez rezerves riteņa
Skrūvgriezis un vilkšanas cilpa
atrodas bagāžas nodalījumā kastē
zem grīdas pārsega.
Riepu remonta komplekts 3 288.

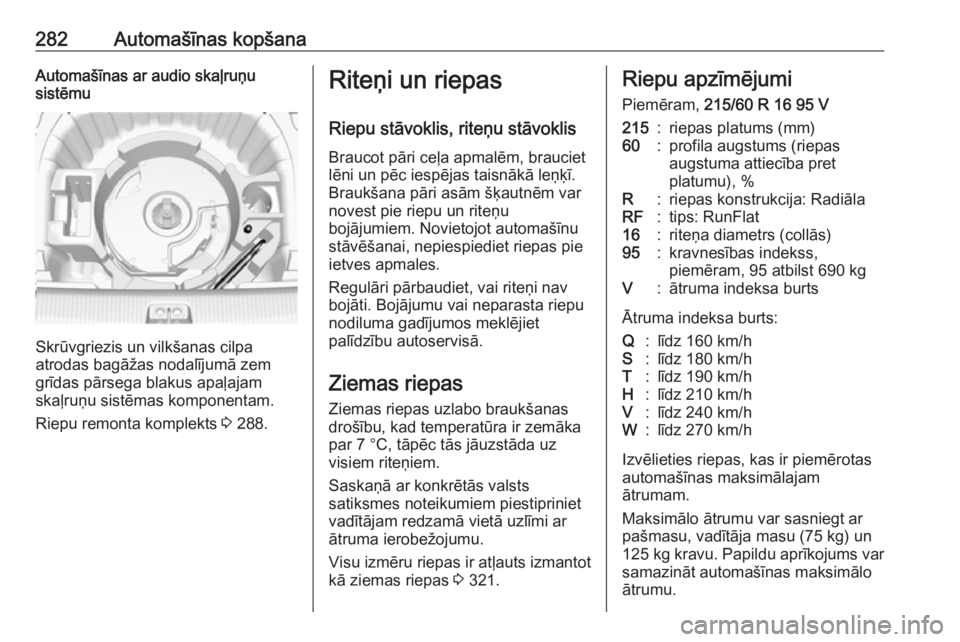

282Automašīnas kopšanaAutomašīnas ar audio skaļruņu
sistēmu
Skrūvgriezis un vilkšanas cilpa
atrodas bagāžas nodalījumā zem
grīdas pārsega blakus apaļajam
skaļruņu sistēmas komponentam.
Riepu remonta komplekts 3 288.
Riteņi un riepas
Riepu stāvoklis, riteņu stāvoklis
Braucot pāri ceļa apmalēm, brauciet
lēni un pēc iespējas taisnākā leņķī.
Braukšana pāri asām šķautnēm var
novest pie riepu un riteņu
bojājumiem. Novietojot automašīnu
stāvēšanai, nepiespiediet riepas pie
ietves apmales.
Regulāri pārbaudiet, vai riteņi nav
bojāti. Bojājumu vai neparasta riepu
nodiluma gadījumos meklējiet
palīdzību autoservisā.
Ziemas riepas
Ziemas riepas uzlabo braukšanas
drošību, kad temperatūra ir zemāka
par 7 °C, tāpēc tās jāuzstāda uz
visiem riteņiem.
Saskaņā ar konkrētās valsts
satiksmes noteikumiem piestipriniet
vadītājam redzamā vietā uzlīmi ar
ātruma ierobežojumu.
Visu izmēru riepas ir atļauts izmantot
kā ziemas riepas 3 321.Riepu apzīmējumi
Piemēram, 215/60 R 16 95 V215:riepas platums (mm)60:profila augstums (riepas
augstuma attiecība pret
platumu), %R:riepas konstrukcija: RadiālaRF:tips: RunFlat16:riteņa diametrs (collās)95:kravnesības indekss,
piemēram, 95 atbilst 690 kgV:ātruma indeksa burts
Ātruma indeksa burts:
Q:līdz 160 km/hS:līdz 180 km/hT:līdz 190 km/hH:līdz 210 km/hV:līdz 240 km/hW:līdz 270 km/h
Izvēlieties riepas, kas ir piemērotas
automašīnas maksimālajam
ātrumam.
Maksimālo ātrumu var sasniegt ar
pašmasu, vadītāja masu (75 kg) un
125 kg kravu. Papildu aprīkojums var
samazināt automašīnas maksimālo
ātrumu.

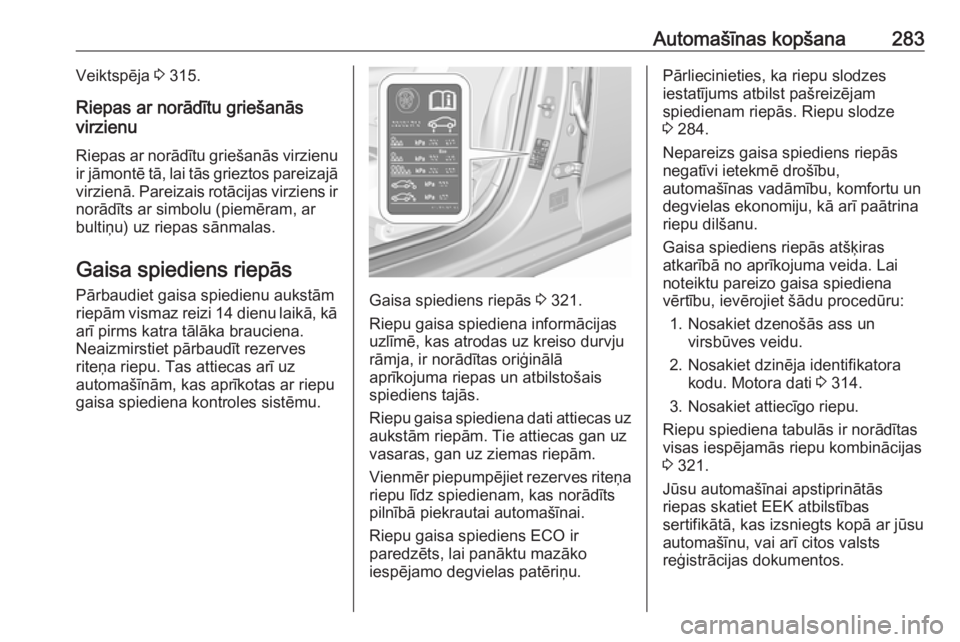

Automašīnas kopšana283Veiktspēja 3 315.
Riepas ar norādītu griešanās
virzienu
Riepas ar norādītu griešanās virzienu ir jāmontē tā, lai tās grieztos pareizajā virzienā. Pareizais rotācijas virziens ir
norādīts ar simbolu (piemēram, ar bultiņu) uz riepas sānmalas.
Gaisa spiediens riepās Pārbaudiet gaisa spiedienu aukstām
riepām vismaz reizi 14 dienu laikā, kā
arī pirms katra tālāka brauciena.
Neaizmirstiet pārbaudīt rezerves
riteņa riepu. Tas attiecas arī uz
automašīnām, kas aprīkotas ar riepu
gaisa spiediena kontroles sistēmu.
Gaisa spiediens riepās 3 321.
Riepu gaisa spiediena informācijas uzlīmē, kas atrodas uz kreiso durvju rāmja, ir norādītas oriģinālā
aprīkojuma riepas un atbilstošais
spiediens tajās.
Riepu gaisa spiediena dati attiecas uz aukstām riepām. Tie attiecas gan uz
vasaras, gan uz ziemas riepām.
Vienmēr piepumpējiet rezerves riteņa
riepu līdz spiedienam, kas norādīts
pilnībā piekrautai automašīnai.
Riepu gaisa spiediens ECO ir
paredzēts, lai panāktu mazāko
iespējamo degvielas patēriņu.
Pārliecinieties, ka riepu slodzes
iestatījums atbilst pašreizējam
spiedienam riepās. Riepu slodze
3 284.
Nepareizs gaisa spiediens riepās
negatīvi ietekmē drošību,
automašīnas vadāmību, komfortu un
degvielas ekonomiju, kā arī paātrina
riepu dilšanu.
Gaisa spiediens riepās atšķiras
atkarībā no aprīkojuma veida. Lai
noteiktu pareizo gaisa spiediena
vērtību, ievērojiet šādu procedūru:
1. Nosakiet dzenošās ass un virsbūves veidu.
2. Nosakiet dzinēja identifikatora kodu. Motora dati 3 314.
3. Nosakiet attiecīgo riepu.
Riepu spiediena tabulās ir norādītas
visas iespējamās riepu kombinācijas
3 321.
Jūsu automašīnai apstiprinātās
riepas skatiet EEK atbilstības
sertifikātā, kas izsniegts kopā ar jūsu
automašīnu, vai arī citos valsts
reģistrācijas dokumentos.

284Automašīnas kopšanaVadītājs ir atbildīgs par gaisa
spiediena riepās pareizu
noregulēšanu.9 Brīdinājums
Pārāk zems gaisa spiediens riepā
var novest pie pastiprinātas riepas uzkaršanas un iekšējiem
bojājumiem, kas var izraisīt
protektora atdalīšanos un pat
riepas pārsprāgšanu, braucot lielā
ātrumā.
9 Brīdinājums
Specifiskām riepām ieteicamais
spiediens riepās, kas norādīts
riepu spiediena tabulā, var
pārsniegt uz riepas norādīto
maksimālo spiedienu. Nekādā
gadījumā nepārsniedziet uz riepas norādīto maksimālo gaisa
spiedienu riepās.
Pēc riepu spiediena noregulēšanas
atlasiet attiecīgo riepu slodzes
iestatījumu vadītāja informācijas
centra lapā Riepu slodze , 3 119.
Atkarība no temperatūras
Gaisa spiediens riepās ir atkarīgs no
riepu temperatūras. Braukšanas laikā
riepu temperatūra un spiediens
palielinās. Riepu spiediena vērtības,
kas norādītas riepu informācijas
uzlīmē un riepu spiediena
diagrammā, ir spēkā aukstām riepām, kuru temperatūra ir 20 °C.
Temperatūrai palielinoties par 10 °C,
riepu spiediens palielinās par gandrīz
10 kPa . Tas ir jāņem vērā, pārbaudot
siltas riepas.
Vadītāja informācijas centrā tiek
rādīts faktiskais gaisa spiediens
riepās. Atdzisušām riepām tiks
norādīta mazāka vērtība, un tas
nenorāda uz gaisa noplūdi.
Riepu gaisa spiedienakontroles sistēma
Riepu gaisa spiediena kontroles
sistēma, automašīnai braucot ātrāk
par noteiktu ātrumu robežu, ik pēc
vienas minūtes pārbauda gaisa
spiedienu visās četrās riepās.Uzmanību
Riepu gaisa spiediena kontroles
sistēma tikai brīdina par zema
spiediena apstākļiem un neaizstāj regulāru riepu apkopi, kas jāveic
vadītājam.
Visiem riteņiem jābūt aprīkotiem ar
spiediena sensoriem un riepām
piepumpētām līdz norādītajam
spiedienam.
Piezīme
Valstīs, kurās riepu gaisa spiediena kontroles sistēmas lietošana
paredzēta likumā, lietojot ar
spiediena sensoriem neaprīkotus
riteņus, automašīnas atļauja
piedalīties ceļu satiksmē nav spēkā.
Atlasiet lapu Riepu spiediena
uzraudzība vadītāja informācijas
centra sadaļā Informācija 3 119.

Automašīnas kopšana285
Sistēmas statuss un ar spiedienu
saistītie brīdinājumi tiek rādīti vadītāja informācijas centra displejā ziņojumaveidā, norādot attiecīgo riepu.
Aktivizējot brīdinājumus, sistēma
ņem vērā riepu temperatūru un riepu
slodzes iestatījumu.
Informāciju par riepu slodzes
iestatījumu skatiet tālāk šajā nodaļā.
Atkarība no temperatūras 3 283.
Ja ir konstatēts, ka gaisa spiediens
riepās ir nepietiekams, par to brīdina
kontrolindikators w 3 116.
Ja iedegas kontrolindikators w, pēc
iespējas drīzāk apturiet automašīnu un palieliniet gaisa spiedienu riepās
līdz ieteicamajai vērtībai 3 321.
Nodrošiniet, lai automašīnas slodzes
statuss atbilstu atlasītajam gaisa
spiedienam riepās. Informāciju par
automašīnas slodzes statusu skatiet
tālāk šajā nodaļā.
Pēc riepu piepumpēšanas kādu laiku
var būt jābrauc ar automašīnu, lai
atjauninātu gaisa spiediena vērtības
vadītāja informācijas centrā. Šajā
laikā w var palikt iedegts.
Ja kontrolindikators w iedegas
zemākā temperatūrā un nodziest pēc zināma braukšanas laika, tas var
norādīt uz pazeminātu spiedienu.
Pārbaudiet gaisa spiedienu riepās.
Automašīnas paziņojumi 3 132.
Uzstādiet tikai riteņus ar spiediena sensoriem; pretējā gadījumā gaisa
spiediens riepās netiek rādīts un ir
pastāvīgi iedegts kontrolindikators w.Rezerves ritenis vai pagaidu
(mazizmēra) rezerves ritenis nav
aprīkots ar spiediena sensoriem. Riepu gaisa spiediena kontroles
sistēma nekontrolē spiedienu šo
riteņu riepās. Deg kontrolindikators
w . Gaisa spiediens pārējo trīs riteņu
riepās joprojām tiek kontrolēts.
Tirdzniecībā pieejamie riepu remonta
komplekti, kuros ir izmantoti šķidrie
hermetizējošie līdzekļi, var negatīvi iespaidot sistēmas darbību. Drīkst
izmantot rūpnīcas apstiprinātus
remonta komplektus.
Ja lietojat elektroniskās ierīces vai
atrodaties tuvu iekārtām, kurās tiek
izmantotas līdzīgas viļņu frekvences,
riepu gaisa spiediena kontroles
sistēmas darbība var tikt traucēta.
Katrā riepu maiņas reizē ir jādemontē
riepu gaisa spiediena kontroles
sistēmas sensori un jāveic to apkope. Uzskrūvējamajam sensoram ir
jānomaina ventiļa kodols un
blīvgredzens, uzspiežot
piestiprināmajam sensoram ir
jāmaina viss ventiļa kāts.

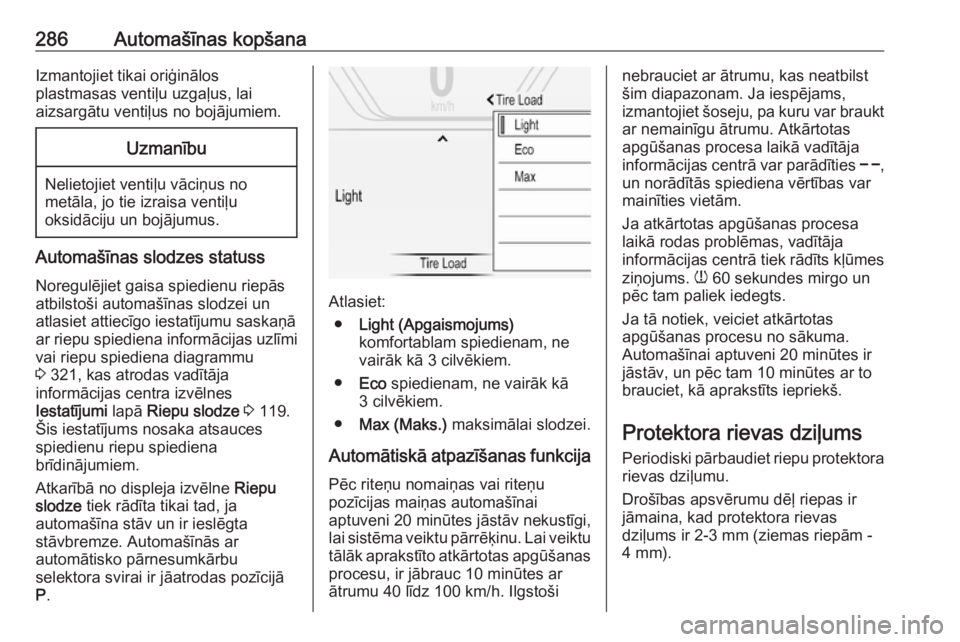

286Automašīnas kopšanaIzmantojiet tikai oriģinālos
plastmasas ventiļu uzgaļus, lai
aizsargātu ventiļus no bojājumiem.Uzmanību
Nelietojiet ventiļu vāciņus no
metāla, jo tie izraisa ventiļu
oksidāciju un bojājumus.
Automašīnas slodzes statuss
Noregulējiet gaisa spiedienu riepās
atbilstoši automašīnas slodzei un
atlasiet attiecīgo iestatījumu saskaņā
ar riepu spiediena informācijas uzlīmi
vai riepu spiediena diagrammu
3 321, kas atrodas vadītāja
informācijas centra izvēlnes
Iestatījumi lapā Riepu slodze 3 119.
Šis iestatījums nosaka atsauces
spiedienu riepu spiediena
brīdinājumiem.
Atkarībā no displeja izvēlne Riepu
slodze tiek rādīta tikai tad, ja
automašīna stāv un ir ieslēgta
stāvbremze. Automašīnās ar
automātisko pārnesumkārbu
selektora svirai ir jāatrodas pozīcijā
P .
Atlasiet:
● Light (Apgaismojums)
komfortablam spiedienam, ne
vairāk kā 3 cilvēkiem.
● Eco spiedienam, ne vairāk kā
3 cilvēkiem.
● Max (Maks.) maksimālai slodzei.
Automātiskā atpazīšanas funkcija
Pēc riteņu nomaiņas vai riteņu
pozīcijas maiņas automašīnai
aptuveni 20 minūtes jāstāv nekustīgi, lai sistēma veiktu pārrēķinu. Lai veiktu tālāk aprakstīto atkārtotas apgūšanas procesu, ir jābrauc 10 minūtes ar
ātrumu 40 līdz 100 km/h. Ilgstoši
nebrauciet ar ātrumu, kas neatbilst
šim diapazonam. Ja iespējams,
izmantojiet šoseju, pa kuru var braukt
ar nemainīgu ātrumu. Atkārtotas
apgūšanas procesa laikā vadītāja
informācijas centrā var parādīties $,
un norādītās spiediena vērtības var
mainīties vietām.
Ja atkārtotas apgūšanas procesa laikā rodas problēmas, vadītāja
informācijas centrā tiek rādīts kļūmes
ziņojums. w 60 sekundes mirgo un
pēc tam paliek iedegts.
Ja tā notiek, veiciet atkārtotas
apgūšanas procesu no sākuma.
Automašīnai aptuveni 20 minūtes ir
jāstāv, un pēc tam 10 minūtes ar to
brauciet, kā aprakstīts iepriekš.
Protektora rievas dziļums Periodiski pārbaudiet riepu protektorarievas dziļumu.
Drošības apsvērumu dēļ riepas ir jāmaina, kad protektora rievas
dziļums ir 2-3 mm (ziemas riepām -
4 mm).

Automašīnas kopšana287Drošības apsvērumu dēļ ieteicams
nodrošināt, lai vienas ass riepu
protektora biezums neatšķirtos par
vairāk nekā 2 mm.
Likumā atļautais minimālais
protektora rievas dziļums (1,6 mm) ir
sasniegts tad, kad riepas protektors ir
nodilis līdz kādam no protektora
nodiluma indikatoriem (TWI).
Nodiluma indikatoru atrašanās vietas ir norādītas ar atzīmēm uz riepas
sānmalas.
Ja priekšā riepas ir nodilušas vairāk
nekā aizmugurē, periodiski samainiet
vietām priekšējos riteņus ar
aizmugurējiem. Pārliecinieties, lai
riteņu griešanās virziens būtu tāds
pats.
Riepas noveco arī tad, ja tās netiek
izmantotas. Mēs iesakām nomainīt
riepas reizi 6 gadu laikā.
Citu izmēru riepu un riteņu uzstādīšana
Aprīkojot automašīnu ar riepām, kuru
izmēri atšķiras no rūpnīcā uzstādīto
riepu izmēriem, var nākties
pārprogrammēt spidometru, kā arī
nominālo riepu gaisa spiedienu un
veikt automašīnai citus
pārveidojumus.
Pēc cita izmēra riepu uzstādīšanas
nomainiet uzlīmi ar riepu spiediena
vērtībām un atkārtoti inicializējiet
riepu gaisa spiediena zuduma
konstatēšanas sistēmu. 3 2849 Brīdinājums
Nepiemērotu riepu un riteņu
izmantošanas dēļ var rasties
negadījumi un automašīnas
atļauja piedalīties ceļu satiksmē
var zaudēt spēku.
Riteņu dekoratīvie diski
Jāizmanto tādi riteņu dekoratīvie diski
un riepas, ko ražotājrūpnīca ir
apstiprinājusi kā piemērotus
konkrētajai automašīnai un kuri atbilst visām nepieciešamajām riteņu unriepu savietojamības prasībām.
Ja netiek izmantoti ražotājrūpnīcas
apstiprināti riteņu dekoratīvie diski un
riepas, riepām ir jābūt ar riteņu disku
aizsargmaliņu.
Riteņu dekoratīvie diski nedrīkst
ierobežot bremžu dzesēšanu.

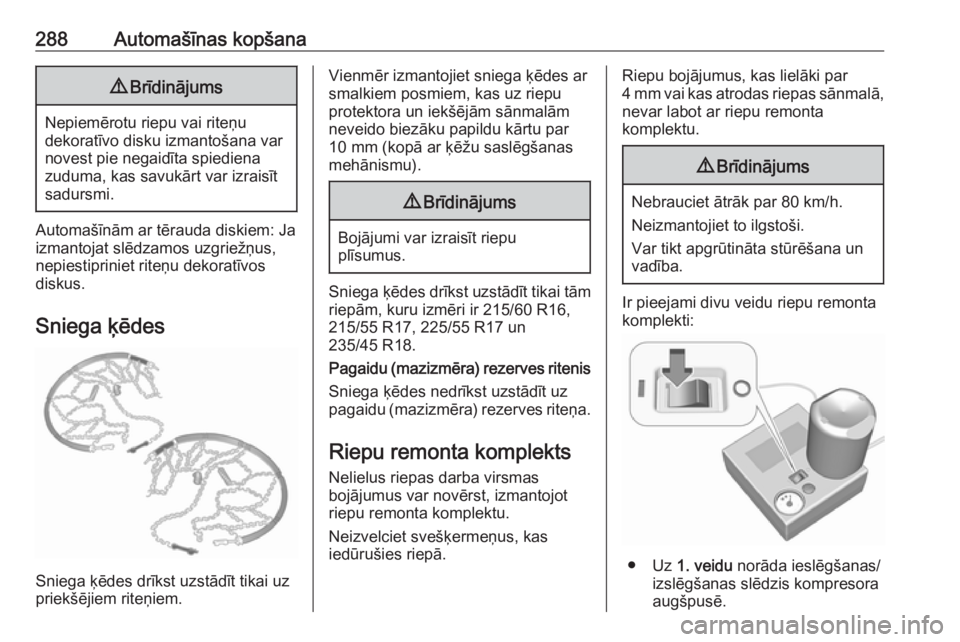

288Automašīnas kopšana9Brīdinājums
Nepiemērotu riepu vai riteņu
dekoratīvo disku izmantošana var
novest pie negaidīta spiediena
zuduma, kas savukārt var izraisīt
sadursmi.
Automašīnām ar tērauda diskiem: Ja
izmantojat slēdzamos uzgriežņus,
nepiestipriniet riteņu dekoratīvos
diskus.
Sniega ķēdes
Sniega ķēdes drīkst uzstādīt tikai uz
priekšējiem riteņiem.
Vienmēr izmantojiet sniega ķēdes ar
smalkiem posmiem, kas uz riepu
protektora un iekšējām sānmalām
neveido biezāku papildu kārtu par
10 mm (kopā ar ķēžu saslēgšanas
mehānismu).9 Brīdinājums
Bojājumi var izraisīt riepu
plīsumus.
Sniega ķēdes drīkst uzstādīt tikai tām
riepām, kuru izmēri ir 215/60 R16,
215/55 R17, 225/55 R17 un
235/45 R18.
Pagaidu (mazizmēra) rezerves ritenis
Sniega ķēdes nedrīkst uzstādīt uz
pagaidu (mazizmēra) rezerves riteņa.
Riepu remonta komplektsNelielus riepas darba virsmas
bojājumus var novērst, izmantojot riepu remonta komplektu.
Neizvelciet svešķermeņus, kas
iedūrušies riepā.
Riepu bojājumus, kas lielāki par
4 mm vai kas atrodas riepas sānmalā, nevar labot ar riepu remonta
komplektu.9 Brīdinājums
Nebrauciet ātrāk par 80 km/h.
Neizmantojiet to ilgstoši.
Var tikt apgrūtināta stūrēšana un
vadība.
Ir pieejami divu veidu riepu remonta
komplekti:
● Uz 1. veidu norāda ieslēgšanas/
izslēgšanas slēdzis kompresora
augšpusē.
