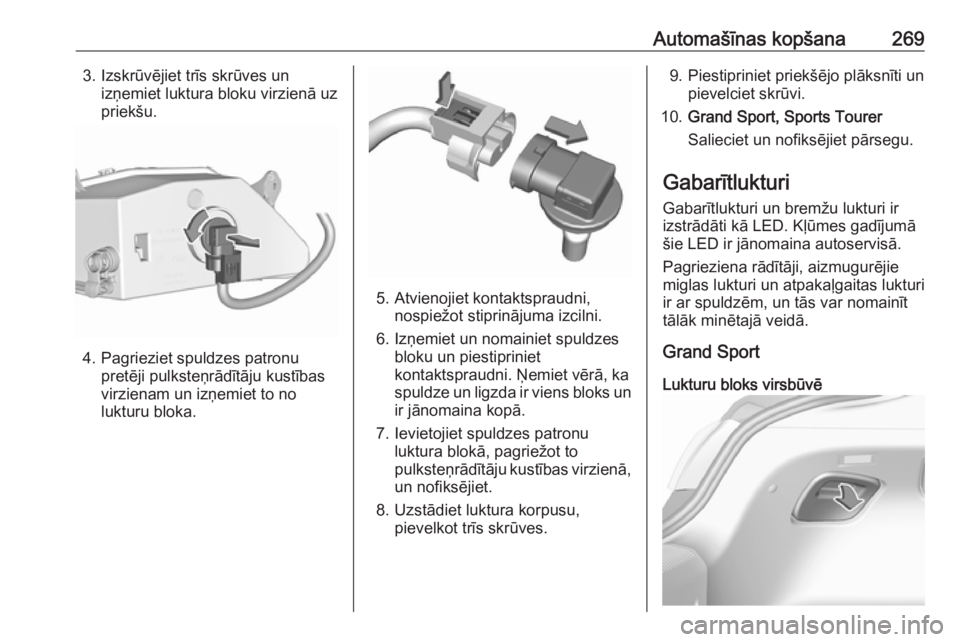

Automašīnas kopšana2693. Izskrūvējiet trīs skrūves unizņemiet luktura bloku virzienā uz
priekšu.
4. Pagrieziet spuldzes patronu pretēji pulksteņrādītāju kustības
virzienam un izņemiet to no lukturu bloka.
5. Atvienojiet kontaktspraudni, nospiežot stiprinājuma izcilni.
6. Izņemiet un nomainiet spuldzes bloku un piestipriniet
kontaktspraudni. Ņemiet vērā, ka
spuldze un ligzda ir viens bloks un
ir jānomaina kopā.
7. Ievietojiet spuldzes patronu luktura blokā, pagriežot to
pulksteņrādītāju kustības virzienā,
un nofiksējiet.
8. Uzstādiet luktura korpusu, pievelkot trīs skrūves.
9. Piestipriniet priekšējo plāksnīti un pievelciet skrūvi.
10. Grand Sport, Sports Tourer
Salieciet un nofiksējiet pārsegu.
Gabarītlukturi Gabarītlukturi un bremžu lukturi ir
izstrādāti kā LED. Kļūmes gadījumā
šie LED ir jānomaina autoservisā.
Pagrieziena rādītāji, aizmugurējie
miglas lukturi un atpakaļgaitas lukturi
ir ar spuldzēm, un tās var nomainīt
tālāk minētajā veidā.
Grand Sport
Lukturu bloks virsbūvē

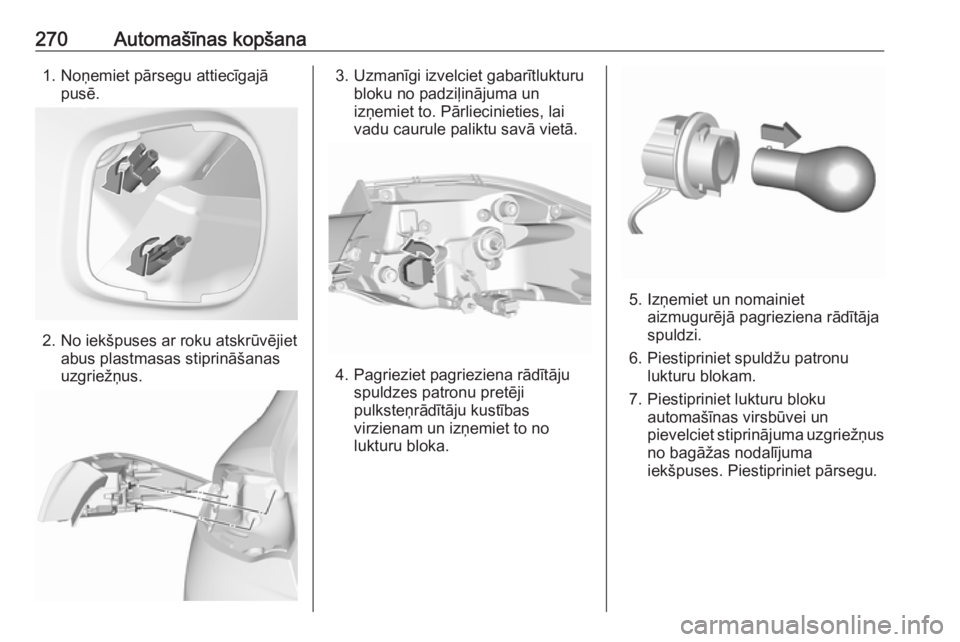

270Automašīnas kopšana1. Noņemiet pārsegu attiecīgajāpusē.
2. No iekšpuses ar roku atskrūvējietabus plastmasas stiprināšanas
uzgriežņus.
3. Uzmanīgi izvelciet gabarītlukturu bloku no padziļinājuma un
izņemiet to. Pārliecinieties, lai
vadu caurule paliktu savā vietā.
4. Pagrieziet pagrieziena rādītāju spuldzes patronu pretēji
pulksteņrādītāju kustības virzienam un izņemiet to no
lukturu bloka.
5. Izņemiet un nomainiet aizmugurējā pagrieziena rādītāja
spuldzi.
6. Piestipriniet spuldžu patronu lukturu blokam.
7. Piestipriniet lukturu bloku automašīnas virsbūvei un
pievelciet stiprinājuma uzgriežņus
no bagāžas nodalījuma
iekšpuses. Piestipriniet pārsegu.

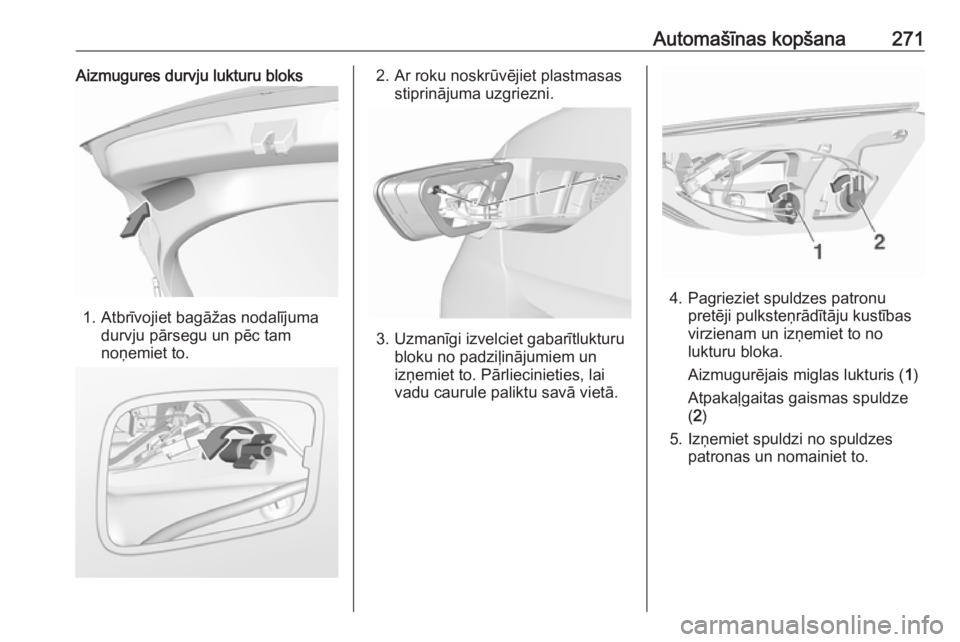

Automašīnas kopšana271Aizmugures durvju lukturu bloks
1. Atbrīvojiet bagāžas nodalījumadurvju pārsegu un pēc tam
noņemiet to.
2. Ar roku noskrūvējiet plastmasas stiprinājuma uzgriezni.
3. Uzmanīgi izvelciet gabarītlukturubloku no padziļinājumiem un
izņemiet to. Pārliecinieties, lai
vadu caurule paliktu savā vietā.
4. Pagrieziet spuldzes patronu pretēji pulksteņrādītāju kustības
virzienam un izņemiet to no
lukturu bloka.
Aizmugurējais miglas lukturis ( 1)
Atpakaļgaitas gaismas spuldze
( 2 )
5. Izņemiet spuldzi no spuldzes patronas un nomainiet to.

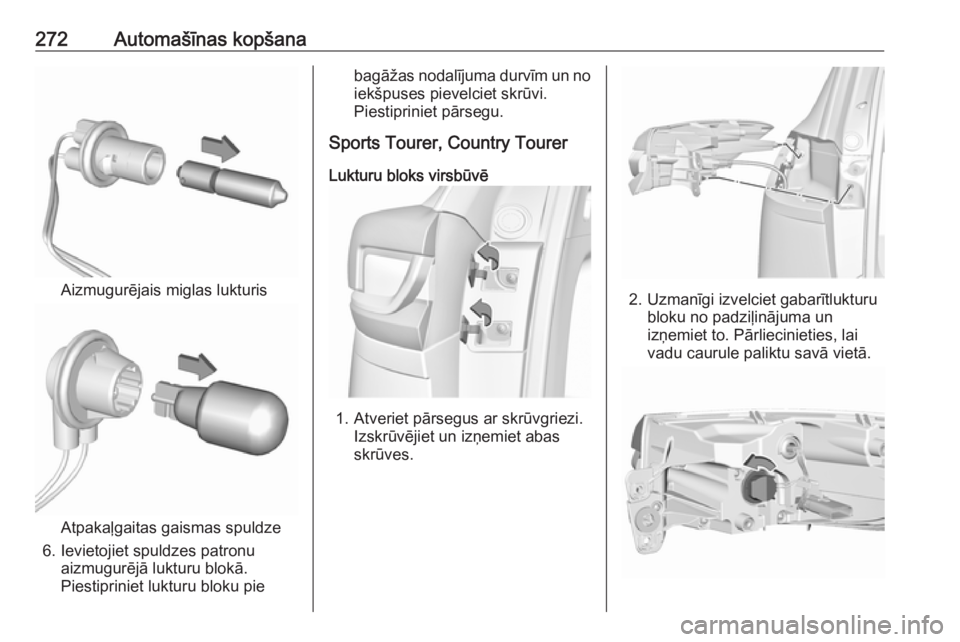

272Automašīnas kopšana
Aizmugurējais miglas lukturis
Atpakaļgaitas gaismas spuldze
6. Ievietojiet spuldzes patronu aizmugurējā lukturu blokā.
Piestipriniet lukturu bloku pie
bagāžas nodalījuma durvīm un no
iekšpuses pievelciet skrūvi.
Piestipriniet pārsegu.
Sports Tourer, Country Tourer
Lukturu bloks virsbūvē
1. Atveriet pārsegus ar skrūvgriezi. Izskrūvējiet un izņemiet abas
skrūves.
2. Uzmanīgi izvelciet gabarītlukturu bloku no padziļinājuma un
izņemiet to. Pārliecinieties, lai
vadu caurule paliktu savā vietā.

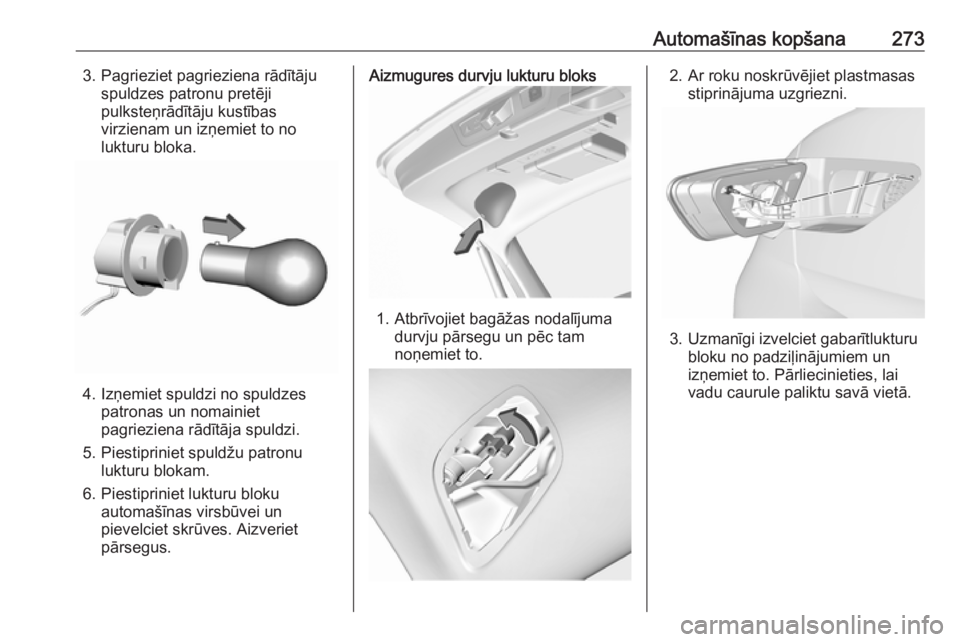

Automašīnas kopšana2733. Pagrieziet pagrieziena rādītājuspuldzes patronu pretēji
pulksteņrādītāju kustības
virzienam un izņemiet to no
lukturu bloka.
4. Izņemiet spuldzi no spuldzes patronas un nomainiet
pagrieziena rādītāja spuldzi.
5. Piestipriniet spuldžu patronu lukturu blokam.
6. Piestipriniet lukturu bloku automašīnas virsbūvei un
pievelciet skrūves. Aizveriet
pārsegus.
Aizmugures durvju lukturu bloks
1. Atbrīvojiet bagāžas nodalījuma durvju pārsegu un pēc tam
noņemiet to.
2. Ar roku noskrūvējiet plastmasas stiprinājuma uzgriezni.
3. Uzmanīgi izvelciet gabarītlukturubloku no padziļinājumiem un
izņemiet to. Pārliecinieties, lai
vadu caurule paliktu savā vietā.

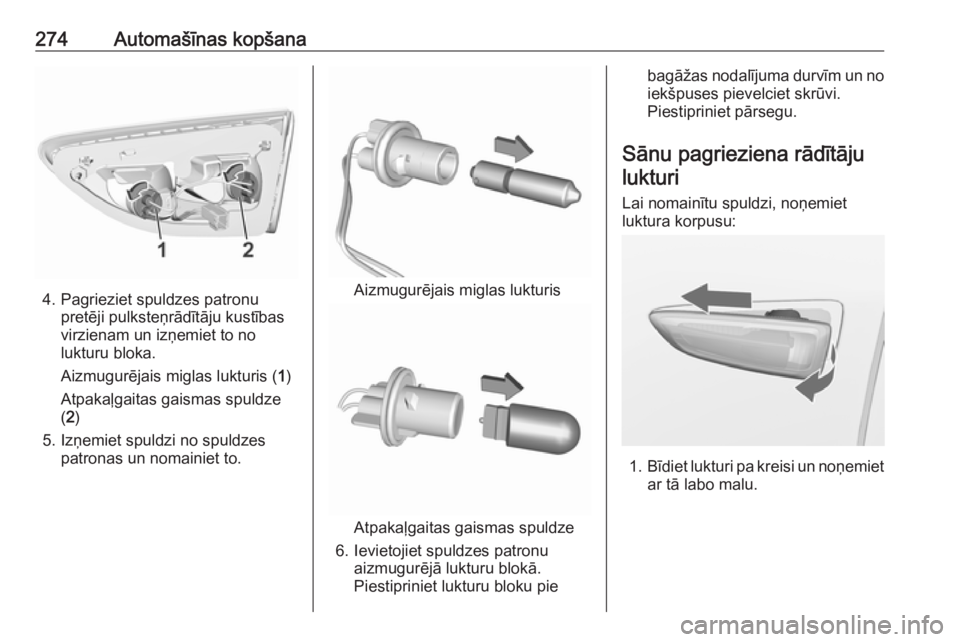

274Automašīnas kopšana
4. Pagrieziet spuldzes patronupretēji pulksteņrādītāju kustības
virzienam un izņemiet to no lukturu bloka.
Aizmugurējais miglas lukturis ( 1)
Atpakaļgaitas gaismas spuldze ( 2 )
5. Izņemiet spuldzi no spuldzes patronas un nomainiet to.Aizmugurējais miglas lukturis
Atpakaļgaitas gaismas spuldze
6. Ievietojiet spuldzes patronu aizmugurējā lukturu blokā.
Piestipriniet lukturu bloku pie
bagāžas nodalījuma durvīm un no
iekšpuses pievelciet skrūvi.
Piestipriniet pārsegu.
Sānu pagrieziena rādītāju lukturi
Lai nomainītu spuldzi, noņemiet
luktura korpusu:
1. Bīdiet lukturi pa kreisi un noņemiet
ar tā labo malu.

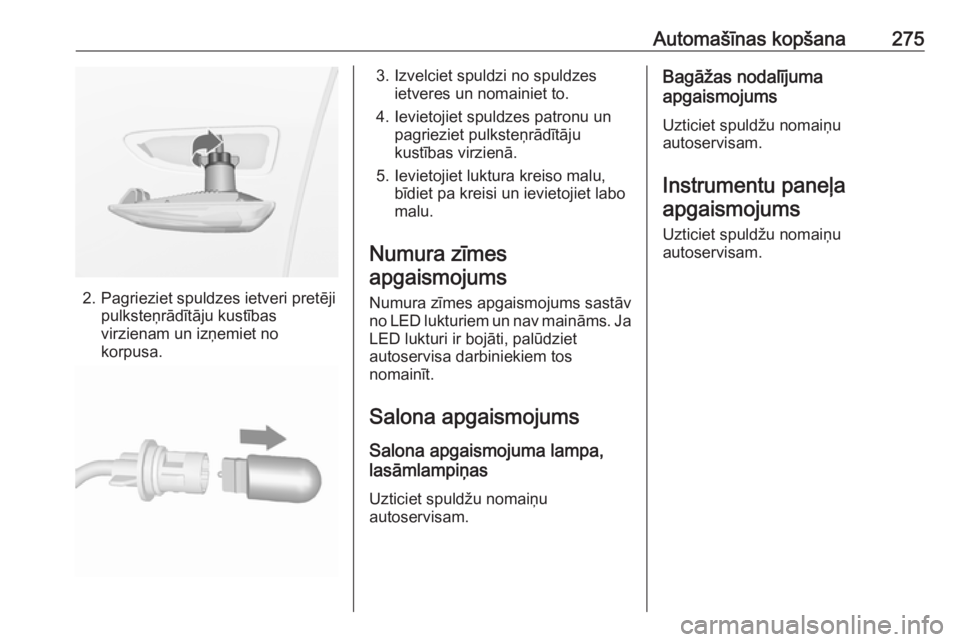

Automašīnas kopšana275
2. Pagrieziet spuldzes ietveri pretējipulksteņrādītāju kustības
virzienam un izņemiet no
korpusa.
3. Izvelciet spuldzi no spuldzes ietveres un nomainiet to.
4. Ievietojiet spuldzes patronu un pagrieziet pulksteņrādītāju
kustības virzienā.
5. Ievietojiet luktura kreiso malu, bīdiet pa kreisi un ievietojiet labo
malu.
Numura zīmes
apgaismojums
Numura zīmes apgaismojums sastāv
no LED lukturiem un nav maināms. Ja LED lukturi ir bojāti, palūdziet
autoservisa darbiniekiem tos
nomainīt.
Salona apgaismojums Salona apgaismojuma lampa,
lasāmlampiņas
Uzticiet spuldžu nomaiņu
autoservisam.Bagāžas nodalījuma
apgaismojums
Uzticiet spuldžu nomaiņu
autoservisam.
Instrumentu paneļa apgaismojums
Uzticiet spuldžu nomaiņu
autoservisam.

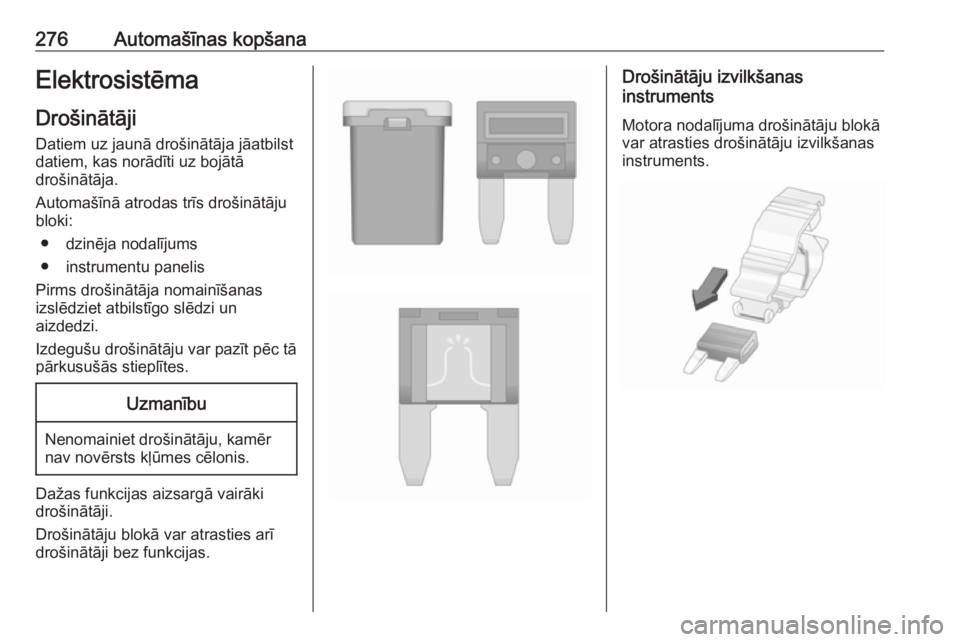

276Automašīnas kopšanaElektrosistēma
Drošinātāji Datiem uz jaunā drošinātāja jāatbilst
datiem, kas norādīti uz bojātā
drošinātāja.
Automašīnā atrodas trīs drošinātāju
bloki:
● dzinēja nodalījums
● instrumentu panelis
Pirms drošinātāja nomainīšanas
izslēdziet atbilstīgo slēdzi un
aizdedzi.
Izdegušu drošinātāju var pazīt pēc tā
pārkusušās stieplītes.Uzmanību
Nenomainiet drošinātāju, kamēr
nav novērsts kļūmes cēlonis.
Dažas funkcijas aizsargā vairāki
drošinātāji.
Drošinātāju blokā var atrasties arī
drošinātāji bez funkcijas.
Drošinātāju izvilkšanas
instruments
Motora nodalījuma drošinātāju blokā
var atrasties drošinātāju izvilkšanas
instruments.

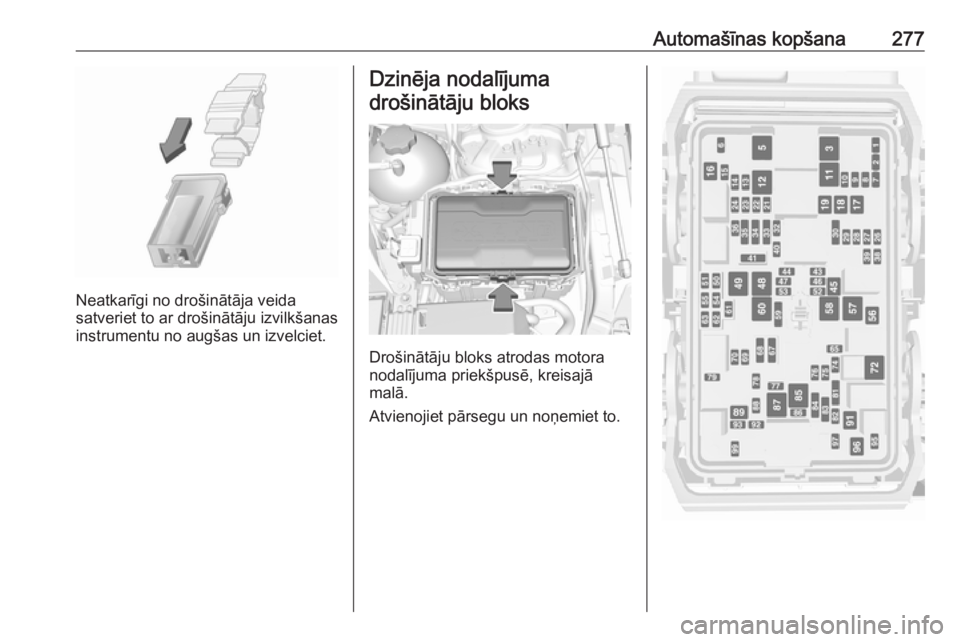

Automašīnas kopšana277
Neatkarīgi no drošinātāja veida
satveriet to ar drošinātāju izvilkšanas
instrumentu no augšas un izvelciet.
Dzinēja nodalījuma
drošinātāju bloks
Drošinātāju bloks atrodas motora
nodalījuma priekšpusē, kreisajā
malā.
Atvienojiet pārsegu un noņemiet to.

278Automašīnas kopšanaNr.Elektriskā ķēde1–2–3ABS4–5–6Bagāžas nodalījuma durvis7Miglas lukturi8Atmiņas modulis9Vējstikla apsilde10Sēdekļa gurnu balsts11Līdzstrāvas akumulators12Aizmugurējā stikla apsilde13Spoguļa apsilde14–15–16Priekšējā stikla tīrītājs17Pasažiera sēdekļa elektriskā
regulēšana18Saulessargs19Vadītāja sēdekļa elektriskā regu‐
lēšana20–Nr.Elektriskā ķēde21Jumta lūka22Aizmugurējais stikla tīrītājs/
drošības gaisa spilvens23Adaptīvais priekšējais apgai‐
smojums24–25–26Pārnesumkārbas vadības
modulis27Aizdedze/instrumentu panelis28–29Atpakaļskata kamera/ventilā‐
cijas atvere30Kļūmju indikatora lampiņa/
piekabe31–32Kamera33Sēdekļu apsilde priekšā34Sēdekļu apsilde aizmugurē35Amortizācija/pilnpiedziņa36Degvielas sistēma37–38–Nr.Elektriskā ķēde39–40Stūres bloķēšanas mehāni‐
smam vajadzīga apkope41–42–43Stūres rata apsilde44Priekšējo lukturu gaismas kūļa
augstuma regulēšana45–46Motora vadības modulis47–48Līdzstrāvas pārveidotājs/ventilā‐ cijas atvere/E-Boost49Aizmugurējo durvju vadības
modulis50–51–52–53–54–55–56Starteris57–
