OPEL INSIGNIA BREAK 2018 Betriebsanleitung (in German)

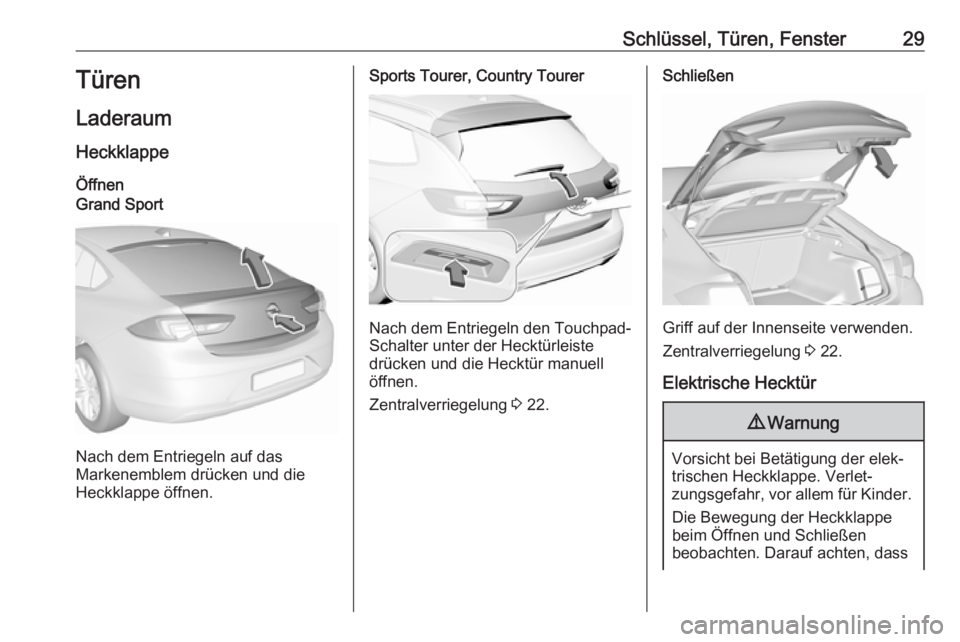

Schlüssel, Türen, Fenster29Türen
Laderaum Heckklappe
ÖffnenGrand Sport
Nach dem Entriegeln auf das
Markenemblem drücken und die
Heckklappe öffnen.
Sports Tourer, Country Tourer
Nach dem Entriegeln den Touchpad-
Schalter unter der Hecktürleiste
drücken und die Hecktür manuell
öffnen.
Zentralverriegelung 3 22.
Schließen
Griff auf der Innenseite verwenden.
Zentralverriegelung 3 22.
Elektrische Hecktür
9 Warnung
Vorsicht bei Betätigung der elek‐
trischen Heckklappe. Verlet‐
zungsgefahr, vor allem für Kinder.
Die Bewegung der Heckklappe
beim Öffnen und Schließen
beobachten. Darauf achten, dass

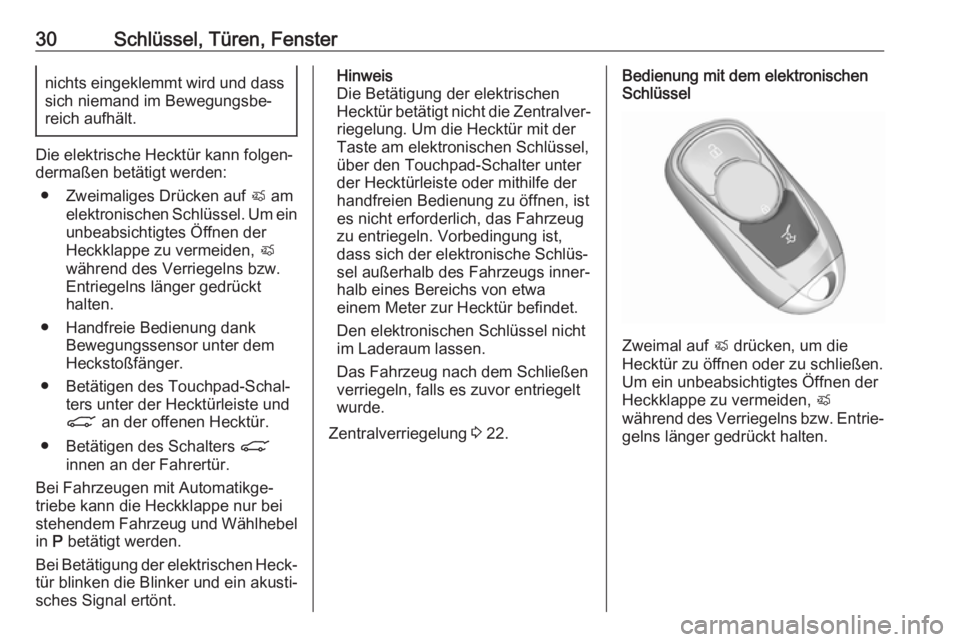

30Schlüssel, Türen, Fensternichts eingeklemmt wird und dass
sich niemand im Bewegungsbe‐
reich aufhält.
Die elektrische Hecktür kann folgen‐
dermaßen betätigt werden:
● Zweimaliges Drücken auf X am
elektronischen Schlüssel. Um ein unbeabsichtigtes Öffnen derHeckklappe zu vermeiden, X
während des Verriegelns bzw.
Entriegelns länger gedrückt
halten.
● Handfreie Bedienung dank Bewegungssensor unter dem
Heckstoßfänger.
● Betätigen des Touchpad-Schal‐ ters unter der Hecktürleiste und
C an der offenen Hecktür.
● Betätigen des Schalters C
innen an der Fahrertür.
Bei Fahrzeugen mit Automatikge‐
triebe kann die Heckklappe nur bei
stehendem Fahrzeug und Wählhebel
in P betätigt werden.
Bei Betätigung der elektrischen Heck‐
tür blinken die Blinker und ein akusti‐
sches Signal ertönt.
Hinweis
Die Betätigung der elektrischen
Hecktür betätigt nicht die Zentralver‐ riegelung. Um die Hecktür mit der
Taste am elektronischen Schlüssel,
über den Touchpad-Schalter unter
der Hecktürleiste oder mithilfe der
handfreien Bedienung zu öffnen, ist
es nicht erforderlich, das Fahrzeug
zu entriegeln. Vorbedingung ist,
dass sich der elektronische Schlüs‐
sel außerhalb des Fahrzeugs inner‐
halb eines Bereichs von etwa
einem Meter zur Hecktür befindet.
Den elektronischen Schlüssel nicht
im Laderaum lassen.
Das Fahrzeug nach dem Schließen
verriegeln, falls es zuvor entriegelt wurde.
Zentralverriegelung 3 22.Bedienung mit dem elektronischen
Schlüssel
Zweimal auf X drücken, um die
Hecktür zu öffnen oder zu schließen. Um ein unbeabsichtigtes Öffnen der
Heckklappe zu vermeiden, X
während des Verriegelns bzw. Entrie‐
gelns länger gedrückt halten.

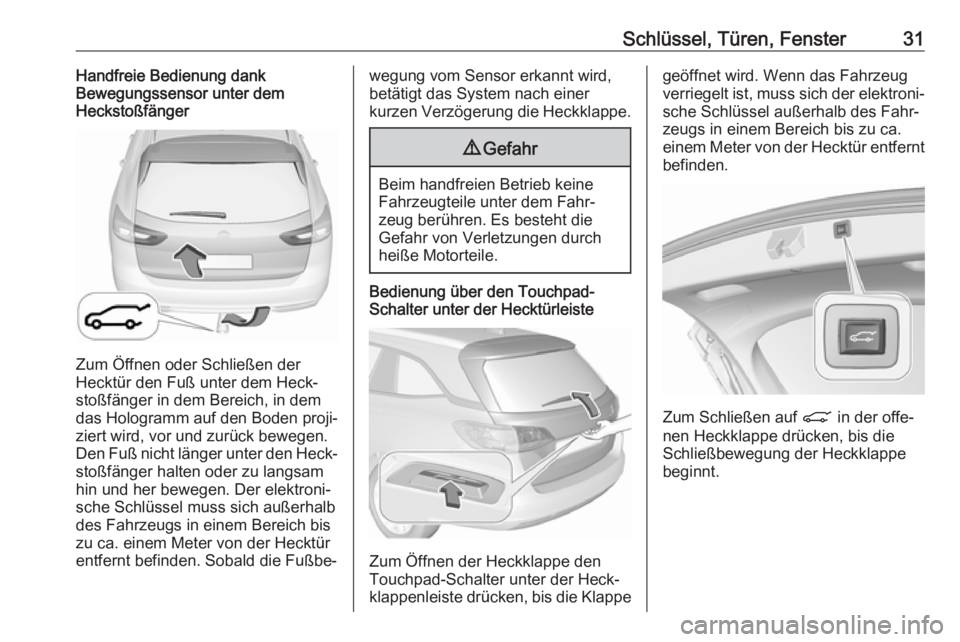

Schlüssel, Türen, Fenster31Handfreie Bedienung dank
Bewegungssensor unter dem
Heckstoßfänger
Zum Öffnen oder Schließen der
Hecktür den Fuß unter dem Heck‐ stoßfänger in dem Bereich, in dem
das Hologramm auf den Boden proji‐
ziert wird, vor und zurück bewegen.
Den Fuß nicht länger unter den Heck‐ stoßfänger halten oder zu langsam
hin und her bewegen. Der elektroni‐
sche Schlüssel muss sich außerhalb
des Fahrzeugs in einem Bereich bis
zu ca. einem Meter von der Hecktür
entfernt befinden. Sobald die Fußbe‐
wegung vom Sensor erkannt wird,
betätigt das System nach einer
kurzen Verzögerung die Heckklappe.9 Gefahr
Beim handfreien Betrieb keine
Fahrzeugteile unter dem Fahr‐
zeug berühren. Es besteht die
Gefahr von Verletzungen durch
heiße Motorteile.
Bedienung über den Touchpad-
Schalter unter der Hecktürleiste
Zum Öffnen der Heckklappe den
Touchpad-Schalter unter der Heck‐
klappenleiste drücken, bis die Klappe
geöffnet wird. Wenn das Fahrzeug
verriegelt ist, muss sich der elektroni‐
sche Schlüssel außerhalb des Fahr‐
zeugs in einem Bereich bis zu ca.
einem Meter von der Hecktür entfernt
befinden.
Zum Schließen auf C in der offe‐
nen Heckklappe drücken, bis die Schließbewegung der Heckklappebeginnt.

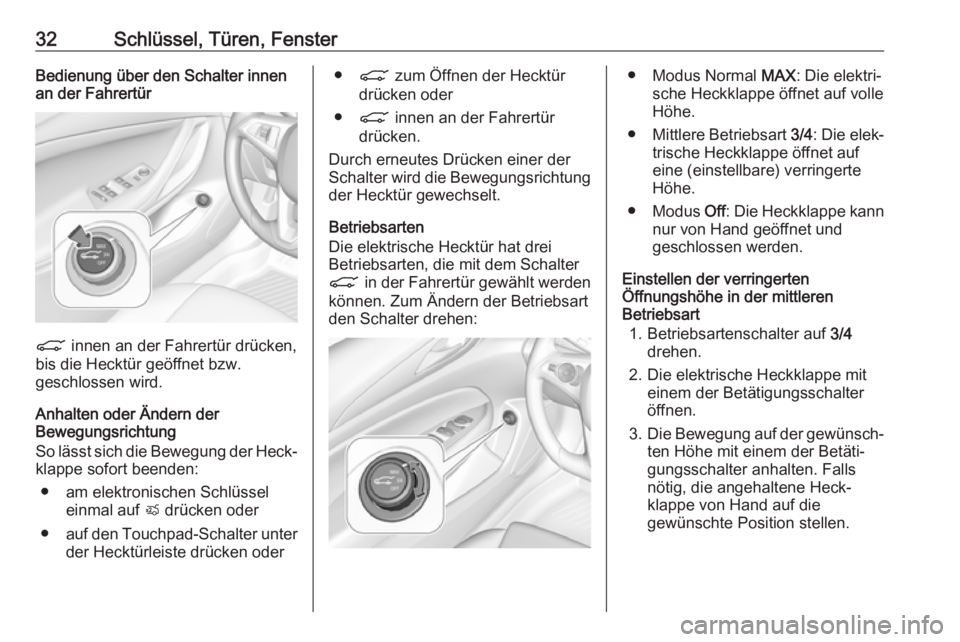

32Schlüssel, Türen, FensterBedienung über den Schalter innen
an der Fahrertür
C innen an der Fahrertür drücken,
bis die Hecktür geöffnet bzw.
geschlossen wird.
Anhalten oder Ändern der
Bewegungsrichtung
So lässt sich die Bewegung der Heck‐ klappe sofort beenden:
● am elektronischen Schlüssel einmal auf X drücken oder
● auf den Touchpad-Schalter unter
der Hecktürleiste drücken oder
● C zum Öffnen der Hecktür
drücken oder
● C innen an der Fahrertür
drücken.
Durch erneutes Drücken einer der
Schalter wird die Bewegungsrichtung der Hecktür gewechselt.
Betriebsarten
Die elektrische Hecktür hat drei
Betriebsarten, die mit dem Schalter
C in der Fahrertür gewählt werden
können. Zum Ändern der Betriebsart
den Schalter drehen:● Modus Normal MAX: Die elektri‐
sche Heckklappe öffnet auf volle
Höhe.
● Mittlere Betriebsart 3/4: Die elek‐
trische Heckklappe öffnet auf
eine (einstellbare) verringerte Höhe.
● Modus Off: Die Heckklappe kann
nur von Hand geöffnet und
geschlossen werden.
Einstellen der verringerten
Öffnungshöhe in der mittleren
Betriebsart
1. Betriebsartenschalter auf 3/4
drehen.
2. Die elektrische Heckklappe mit einem der Betätigungsschalter
öffnen.
3. Die Bewegung auf der gewünsch‐
ten Höhe mit einem der Betäti‐
gungsschalter anhalten. Falls
nötig, die angehaltene Heck‐
klappe von Hand auf die
gewünschte Position stellen.

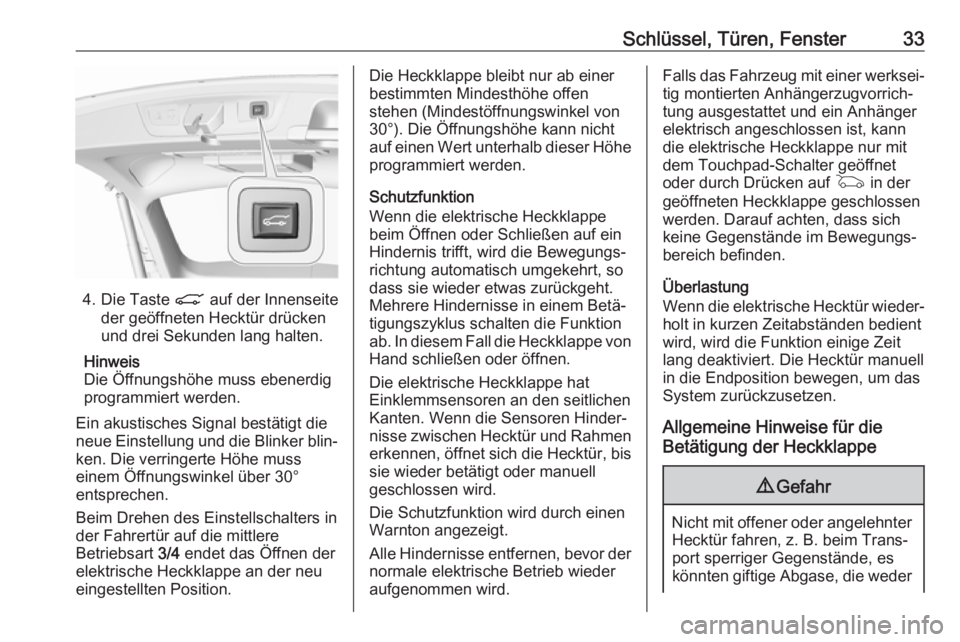

Schlüssel, Türen, Fenster33
4. Die Taste C auf der Innenseite
der geöffneten Hecktür drücken
und drei Sekunden lang halten.
Hinweis
Die Öffnungshöhe muss ebenerdig
programmiert werden.
Ein akustisches Signal bestätigt die
neue Einstellung und die Blinker blin‐
ken. Die verringerte Höhe muss
einem Öffnungswinkel über 30°
entsprechen.
Beim Drehen des Einstellschalters in
der Fahrertür auf die mittlere
Betriebsart 3/4 endet das Öffnen der
elektrische Heckklappe an der neu
eingestellten Position.
Die Heckklappe bleibt nur ab einer
bestimmten Mindesthöhe offen
stehen (Mindestöffnungswinkel von
30°). Die Öffnungshöhe kann nicht
auf einen Wert unterhalb dieser Höhe
programmiert werden.
Schutzfunktion
Wenn die elektrische Heckklappe
beim Öffnen oder Schließen auf ein
Hindernis trifft, wird die Bewegungs‐
richtung automatisch umgekehrt, so
dass sie wieder etwas zurückgeht.
Mehrere Hindernisse in einem Betä‐
tigungszyklus schalten die Funktion
ab. In diesem Fall die Heckklappe von
Hand schließen oder öffnen.
Die elektrische Heckklappe hat
Einklemmsensoren an den seitlichen
Kanten. Wenn die Sensoren Hinder‐
nisse zwischen Hecktür und Rahmen erkennen, öffnet sich die Hecktür, bis
sie wieder betätigt oder manuell
geschlossen wird.
Die Schutzfunktion wird durch einen Warnton angezeigt.
Alle Hindernisse entfernen, bevor der
normale elektrische Betrieb wieder aufgenommen wird.Falls das Fahrzeug mit einer werksei‐ tig montierten Anhängerzugvorrich‐
tung ausgestattet und ein Anhänger
elektrisch angeschlossen ist, kann
die elektrische Heckklappe nur mit
dem Touchpad-Schalter geöffnet
oder durch Drücken auf G in der
geöffneten Heckklappe geschlossen werden. Darauf achten, dass sich
keine Gegenstände im Bewegungs‐
bereich befinden.
Überlastung
Wenn die elektrische Hecktür wieder‐
holt in kurzen Zeitabständen bedient
wird, wird die Funktion einige Zeit lang deaktiviert. Die Hecktür manuell
in die Endposition bewegen, um das
System zurückzusetzen.
Allgemeine Hinweise für die
Betätigung der Heckklappe9 Gefahr
Nicht mit offener oder angelehnter
Hecktür fahren, z. B. beim Trans‐
port sperriger Gegenstände, es
könnten giftige Abgase, die weder

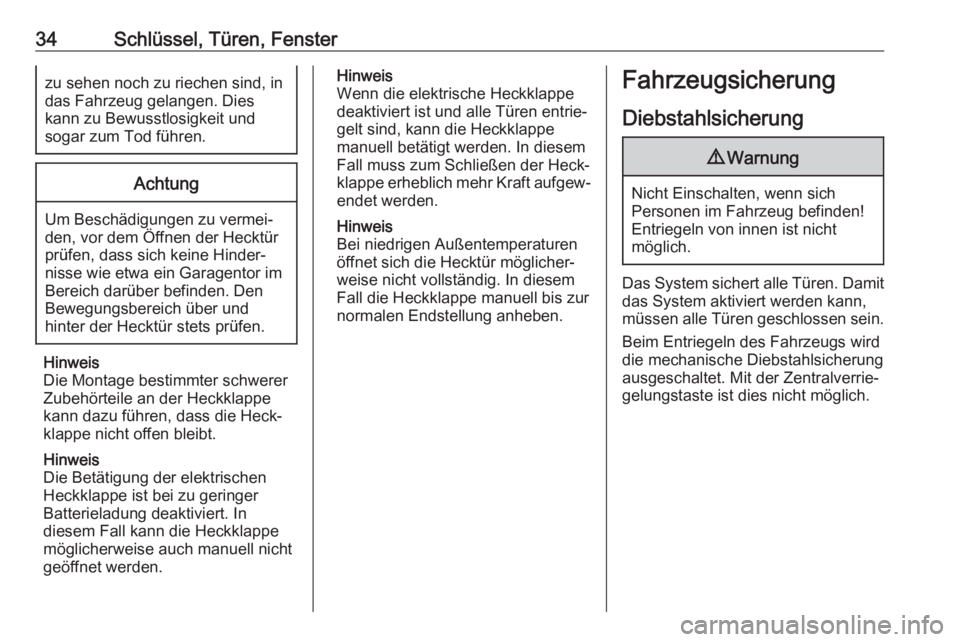

34Schlüssel, Türen, Fensterzu sehen noch zu riechen sind, in
das Fahrzeug gelangen. Dies
kann zu Bewusstlosigkeit und
sogar zum Tod führen.Achtung
Um Beschädigungen zu vermei‐
den, vor dem Öffnen der Hecktür
prüfen, dass sich keine Hinder‐
nisse wie etwa ein Garagentor im
Bereich darüber befinden. Den
Bewegungsbereich über und
hinter der Hecktür stets prüfen.
Hinweis
Die Montage bestimmter schwerer
Zubehörteile an der Heckklappe
kann dazu führen, dass die Heck‐
klappe nicht offen bleibt.
Hinweis
Die Betätigung der elektrischen
Heckklappe ist bei zu geringer
Batterieladung deaktiviert. In
diesem Fall kann die Heckklappe möglicherweise auch manuell nicht
geöffnet werden.
Hinweis
Wenn die elektrische Heckklappe
deaktiviert ist und alle Türen entrie‐
gelt sind, kann die Heckklappe
manuell betätigt werden. In diesem
Fall muss zum Schließen der Heck‐
klappe erheblich mehr Kraft aufgew‐
endet werden.
Hinweis
Bei niedrigen Außentemperaturen öffnet sich die Hecktür möglicher‐
weise nicht vollständig. In diesem
Fall die Heckklappe manuell bis zur
normalen Endstellung anheben.Fahrzeugsicherung
Diebstahlsicherung9 Warnung
Nicht Einschalten, wenn sich
Personen im Fahrzeug befinden! Entriegeln von innen ist nicht
möglich.
Das System sichert alle Türen. Damit das System aktiviert werden kann,
müssen alle Türen geschlossen sein.
Beim Entriegeln des Fahrzeugs wird
die mechanische Diebstahlsicherung
ausgeschaltet. Mit der Zentralverrie‐
gelungstaste ist dies nicht möglich.

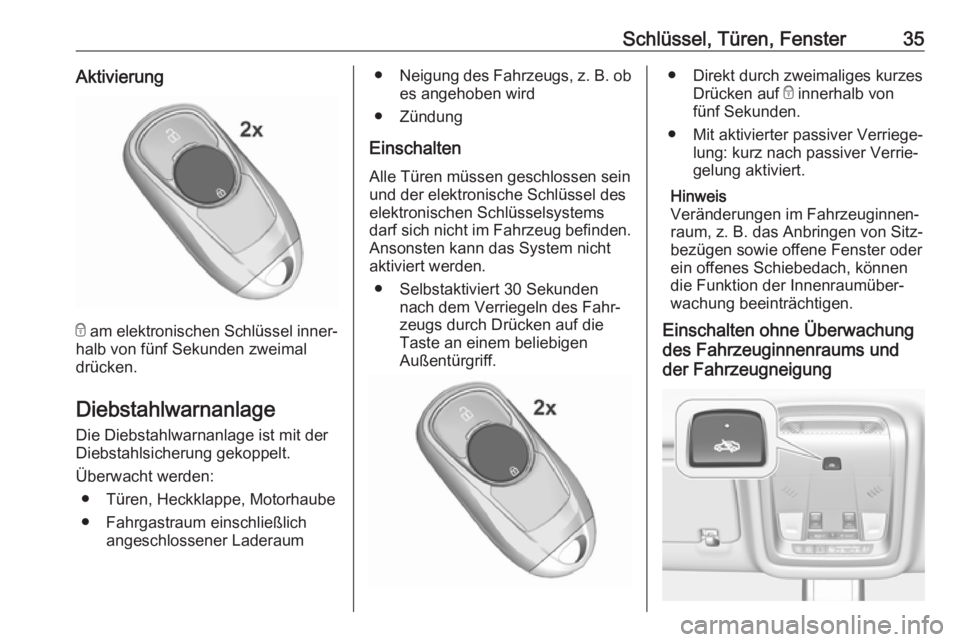

Schlüssel, Türen, Fenster35Aktivierung
e am elektronischen Schlüssel inner‐
halb von fünf Sekunden zweimal
drücken.
Diebstahlwarnanlage Die Diebstahlwarnanlage ist mit der
Diebstahlsicherung gekoppelt.
Überwacht werden: ● Türen, Heckklappe, Motorhaube
● Fahrgastraum einschließlich angeschlossener Laderaum
●Neigung des Fahrzeugs, z. B. ob
es angehoben wird
● Zündung
Einschalten Alle Türen müssen geschlossen sein
und der elektronische Schlüssel des
elektronischen Schlüsselsystems
darf sich nicht im Fahrzeug befinden.
Ansonsten kann das System nicht
aktiviert werden.
● Selbstaktiviert 30 Sekunden nach dem Verriegeln des Fahr‐
zeugs durch Drücken auf die
Taste an einem beliebigen
Außentürgriff.● Direkt durch zweimaliges kurzes
Drücken auf e innerhalb von
fünf Sekunden.
● Mit aktivierter passiver Verriege‐ lung: kurz nach passiver Verrie‐
gelung aktiviert.
Hinweis
Veränderungen im Fahrzeuginnen‐ raum, z. B. das Anbringen von Sitz‐
bezügen sowie offene Fenster oder
ein offenes Schiebedach, können
die Funktion der Innenraumüber‐
wachung beeinträchtigen.
Einschalten ohne Überwachung
des Fahrzeuginnenraums und
der Fahrzeugneigung

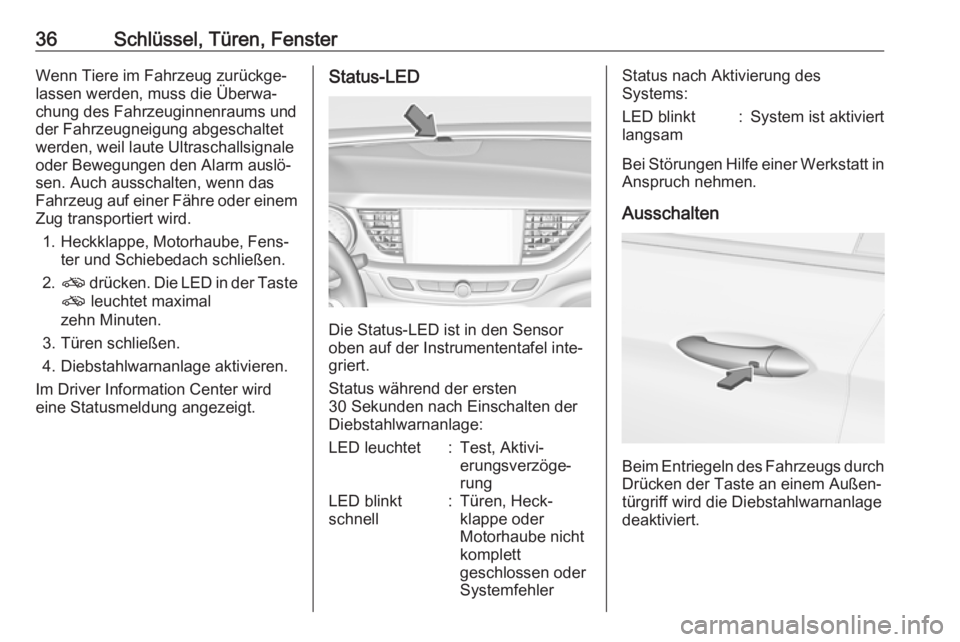

36Schlüssel, Türen, FensterWenn Tiere im Fahrzeug zurückge‐
lassen werden, muss die Überwa‐
chung des Fahrzeuginnenraums und der Fahrzeugneigung abgeschaltet
werden, weil laute Ultraschallsignale oder Bewegungen den Alarm auslö‐
sen. Auch ausschalten, wenn das
Fahrzeug auf einer Fähre oder einem
Zug transportiert wird.
1. Heckklappe, Motorhaube, Fens‐ ter und Schiebedach schließen.
2. o drücken. Die LED in der Taste
o leuchtet maximal
zehn Minuten.
3. Türen schließen.
4. Diebstahlwarnanlage aktivieren.
Im Driver Information Center wird
eine Statusmeldung angezeigt.Status-LED
Die Status-LED ist in den Sensor
oben auf der Instrumententafel inte‐
griert.
Status während der ersten
30 Sekunden nach Einschalten der
Diebstahlwarnanlage:
LED leuchtet:Test, Aktivi‐
erungsverzöge‐
rungLED blinkt
schnell:Türen, Heck‐
klappe oder
Motorhaube nicht
komplett
geschlossen oder
SystemfehlerStatus nach Aktivierung des
Systems:LED blinkt
langsam:System ist aktiviert
Bei Störungen Hilfe einer Werkstatt in
Anspruch nehmen.
Ausschalten
Beim Entriegeln des Fahrzeugs durch
Drücken der Taste an einem Außen‐
türgriff wird die Diebstahlwarnanlage
deaktiviert.

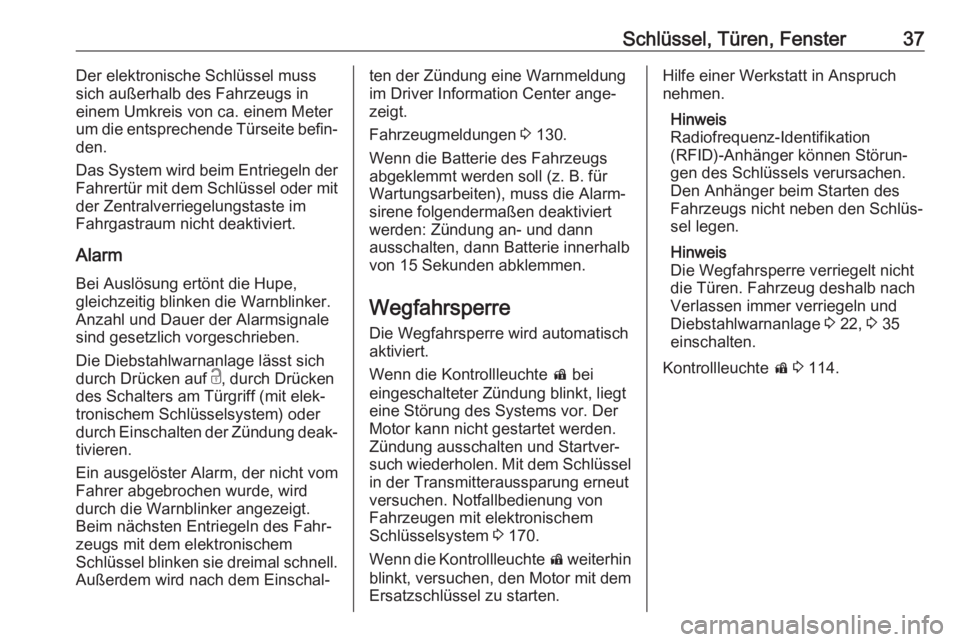

Schlüssel, Türen, Fenster37Der elektronische Schlüssel muss
sich außerhalb des Fahrzeugs in
einem Umkreis von ca. einem Meter
um die entsprechende Türseite befin‐
den.
Das System wird beim Entriegeln der
Fahrertür mit dem Schlüssel oder mit
der Zentralverriegelungstaste im
Fahrgastraum nicht deaktiviert.
AlarmBei Auslösung ertönt die Hupe,
gleichzeitig blinken die Warnblinker.
Anzahl und Dauer der Alarmsignale
sind gesetzlich vorgeschrieben.
Die Diebstahlwarnanlage lässt sich
durch Drücken auf c, durch Drücken
des Schalters am Türgriff (mit elek‐
tronischem Schlüsselsystem) oder
durch Einschalten der Zündung deak‐
tivieren.
Ein ausgelöster Alarm, der nicht vom
Fahrer abgebrochen wurde, wird
durch die Warnblinker angezeigt.
Beim nächsten Entriegeln des Fahr‐ zeugs mit dem elektronischem
Schlüssel blinken sie dreimal schnell. Außerdem wird nach dem Einschal‐ten der Zündung eine Warnmeldung
im Driver Information Center ange‐
zeigt.
Fahrzeugmeldungen 3 130.
Wenn die Batterie des Fahrzeugs
abgeklemmt werden soll (z. B. für Wartungsarbeiten), muss die Alarm‐
sirene folgendermaßen deaktiviert
werden: Zündung an- und dann
ausschalten, dann Batterie innerhalb
von 15 Sekunden abklemmen.
Wegfahrsperre Die Wegfahrsperre wird automatisch
aktiviert.
Wenn die Kontrollleuchte d bei
eingeschalteter Zündung blinkt, liegt
eine Störung des Systems vor. Der
Motor kann nicht gestartet werden.
Zündung ausschalten und Startver‐
such wiederholen. Mit dem Schlüssel
in der Transmitteraussparung erneut
versuchen. Notfallbedienung von
Fahrzeugen mit elektronischem
Schlüsselsystem 3 170.
Wenn die Kontrollleuchte d weiterhin
blinkt, versuchen, den Motor mit dem
Ersatzschlüssel zu starten.Hilfe einer Werkstatt in Anspruch
nehmen.
Hinweis
Radiofrequenz-Identifikation
(RFID)-Anhänger können Störun‐
gen des Schlüssels verursachen.
Den Anhänger beim Starten des
Fahrzeugs nicht neben den Schlüs‐
sel legen.
Hinweis
Die Wegfahrsperre verriegelt nicht
die Türen. Fahrzeug deshalb nach Verlassen immer verriegeln und
Diebstahlwarnanlage 3 22, 3 35
einschalten.
Kontrollleuchte d 3 114.

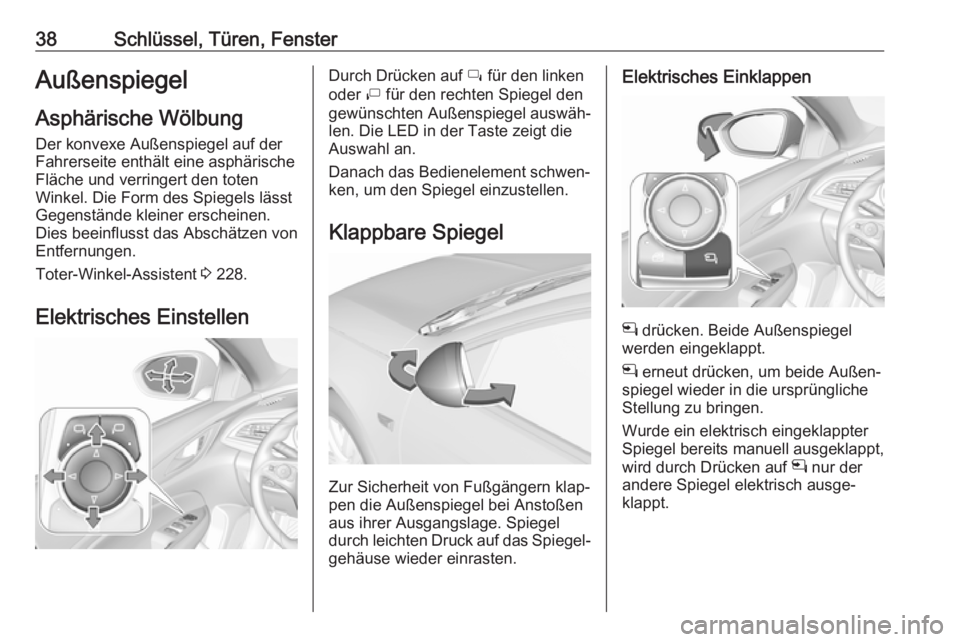

38Schlüssel, Türen, FensterAußenspiegelAsphärische Wölbung Der konvexe Außenspiegel auf der
Fahrerseite enthält eine asphärische
Fläche und verringert den toten
Winkel. Die Form des Spiegels lässt
Gegenstände kleiner erscheinen.
Dies beeinflusst das Abschätzen von
Entfernungen.
Toter-Winkel-Assistent 3 228.
Elektrisches EinstellenDurch Drücken auf í für den linken
oder ì für den rechten Spiegel den
gewünschten Außenspiegel auswäh‐
len. Die LED in der Taste zeigt die Auswahl an.
Danach das Bedienelement schwen‐
ken, um den Spiegel einzustellen.
Klappbare Spiegel
Zur Sicherheit von Fußgängern klap‐
pen die Außenspiegel bei Anstoßen
aus ihrer Ausgangslage. Spiegel
durch leichten Druck auf das Spiegel‐
gehäuse wieder einrasten.
Elektrisches Einklappen
n drücken. Beide Außenspiegel
werden eingeklappt.
n erneut drücken, um beide Außen‐
spiegel wieder in die ursprüngliche
Stellung zu bringen.
Wurde ein elektrisch eingeklappter
Spiegel bereits manuell ausgeklappt,
wird durch Drücken auf n nur der
andere Spiegel elektrisch ausge‐
klappt.
