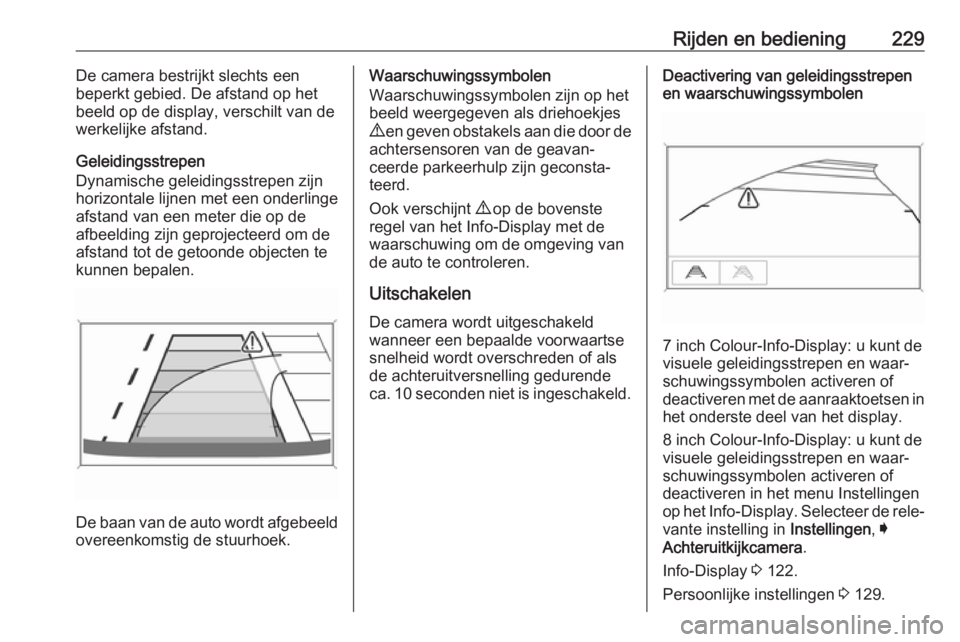

Rijden en bediening229De camera bestrijkt slechts een
beperkt gebied. De afstand op het beeld op de display, verschilt van de
werkelijke afstand.
Geleidingsstrepen
Dynamische geleidingsstrepen zijn horizontale lijnen met een onderlinge
afstand van een meter die op de
afbeelding zijn geprojecteerd om de
afstand tot de getoonde objecten te
kunnen bepalen.
De baan van de auto wordt afgebeeld
overeenkomstig de stuurhoek.
Waarschuwingssymbolen
Waarschuwingssymbolen zijn op het
beeld weergegeven als driehoekjes
9 en geven obstakels aan die door de
achtersensoren van de geavan‐
ceerde parkeerhulp zijn geconsta‐
teerd.
Ook verschijnt 9 op de bovenste
regel van het Info-Display met de
waarschuwing om de omgeving van
de auto te controleren.
Uitschakelen
De camera wordt uitgeschakeld
wanneer een bepaalde voorwaartse
snelheid wordt overschreden of als
de achteruitversnelling gedurende
ca. 10 seconden niet is ingeschakeld.Deactivering van geleidingsstrepen
en waarschuwingssymbolen
7 inch Colour-Info-Display: u kunt de
visuele geleidingsstrepen en waar‐
schuwingssymbolen activeren of deactiveren met de aanraaktoetsen in het onderste deel van het display.
8 inch Colour-Info-Display: u kunt de visuele geleidingsstrepen en waar‐
schuwingssymbolen activeren of
deactiveren in het menu Instellingen
op het Info-Display . Selecteer de rele‐
vante instelling in Instellingen, I
Achteruitkijkcamera .
Info-Display 3 122.
Persoonlijke instellingen 3 129.

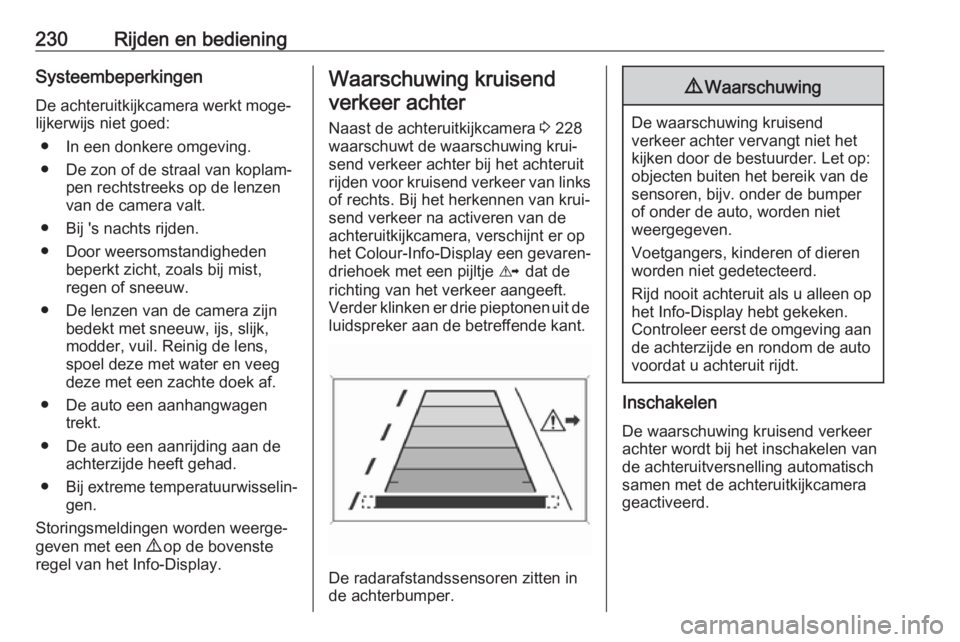

230Rijden en bedieningSysteembeperkingenDe achteruitkijkcamera werkt moge‐
lijkerwijs niet goed:
● In een donkere omgeving.
● De zon of de straal van koplam‐ pen rechtstreeks op de lenzen
van de camera valt.
● Bij 's nachts rijden.
● Door weersomstandigheden beperkt zicht, zoals bij mist,
regen of sneeuw.
● De lenzen van de camera zijn bedekt met sneeuw, ijs, slijk,
modder, vuil. Reinig de lens,
spoel deze met water en veeg
deze met een zachte doek af.
● De auto een aanhangwagen trekt.
● De auto een aanrijding aan de achterzijde heeft gehad.
● Bij extreme temperatuurwisselin‐
gen.
Storingsmeldingen worden weerge‐
geven met een 9 op de bovenste
regel van het Info-Display.Waarschuwing kruisend
verkeer achter
Naast de achteruitkijkcamera 3 228
waarschuwt de waarschuwing krui‐
send verkeer achter bij het achteruit
rijden voor kruisend verkeer van links
of rechts. Bij het herkennen van krui‐
send verkeer na activeren van de achteruitkijkcamera, verschijnt er op
het Colour-Info-Display een gevaren‐ driehoek met een pijltje K dat de
richting van het verkeer aangeeft. Verder klinken er drie pieptonen uit de
luidspreker aan de betreffende kant.
De radarafstandssensoren zitten in
de achterbumper.
9 Waarschuwing
De waarschuwing kruisend
verkeer achter vervangt niet het
kijken door de bestuurder. Let op:
objecten buiten het bereik van de
sensoren, bijv. onder de bumper
of onder de auto, worden niet
weergegeven.
Voetgangers, kinderen of dieren
worden niet gedetecteerd.
Rijd nooit achteruit als u alleen op het Info-Display hebt gekeken.
Controleer eerst de omgeving aan
de achterzijde en rondom de auto
voordat u achteruit rijdt.
Inschakelen
De waarschuwing kruisend verkeer
achter wordt bij het inschakelen van
de achteruitversnelling automatisch samen met de achteruitkijkcamera
geactiveerd.

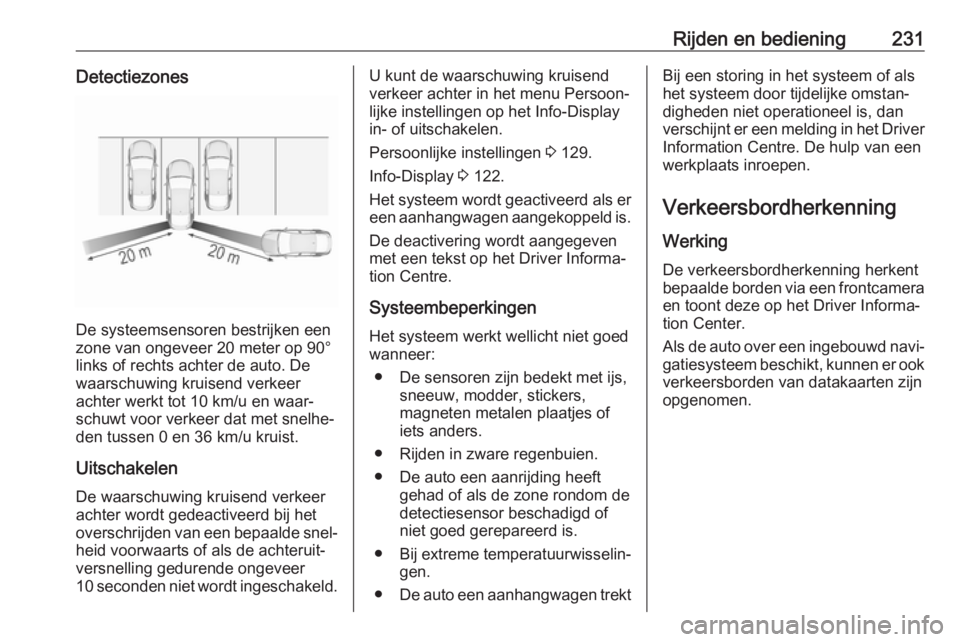

Rijden en bediening231Detectiezones
De systeemsensoren bestrijken een
zone van ongeveer 20 meter op 90°
links of rechts achter de auto. De
waarschuwing kruisend verkeer
achter werkt tot 10 km/u en waar‐
schuwt voor verkeer dat met snelhe‐
den tussen 0 en 36 km/u kruist.
Uitschakelen
De waarschuwing kruisend verkeer
achter wordt gedeactiveerd bij het
overschrijden van een bepaalde snel‐
heid voorwaarts of als de achteruit‐
versnelling gedurende ongeveer
10 seconden niet wordt ingeschakeld.
U kunt de waarschuwing kruisend
verkeer achter in het menu Persoon‐ lijke instellingen op het Info-Display
in- of uitschakelen.
Persoonlijke instellingen 3 129.
Info-Display 3 122.
Het systeem wordt geactiveerd als er
een aanhangwagen aangekoppeld is.
De deactivering wordt aangegeven
met een tekst op het Driver Informa‐
tion Centre.
Systeembeperkingen
Het systeem werkt wellicht niet goed wanneer:
● De sensoren zijn bedekt met ijs, sneeuw, modder, stickers,
magneten metalen plaatjes of
iets anders.
● Rijden in zware regenbuien.
● De auto een aanrijding heeft gehad of als de zone rondom de
detectiesensor beschadigd of
niet goed gerepareerd is.
● Bij extreme temperatuurwisselin‐
gen.
● De auto een aanhangwagen trektBij een storing in het systeem of als
het systeem door tijdelijke omstan‐
digheden niet operationeel is, dan
verschijnt er een melding in het Driver
Information Centre. De hulp van een
werkplaats inroepen.
Verkeersbordherkenning
Werking
De verkeersbordherkenning herkent bepaalde borden via een frontcamera
en toont deze op het Driver Informa‐
tion Center.
Als de auto over een ingebouwd navi‐
gatiesysteem beschikt, kunnen er ook verkeersborden van datakaarten zijn
opgenomen.

232Rijden en bediening
Verkeersborden die worden herkend,zijn:
Borden met snelheidsbeperkingen enverboden in te halen ● maximumsnelheid
● inhaalverbod
● einde maximumsnelheid
● einde inhaalverbodVerkeersborden
Begin en einde van:
● stadsregio's (landspecifiek)
● snelwegen
● rijkswegen
● woonervenOnderborden ● aanvullingen op verkeersborden
● verbod op trekken van aanhan‐ gers
● beperkingen voor trekkers
● bij natheid
● bij ijs
● tijdsbeperkingen
● afstandsbeperkingen
● richtingspijlen
Borden voor maximumsnelheid en
inhaalverbod worden getoond op het
Driver Information Center, tot het
volgende bord maximumsnelheid of
einde maximumsnelheid of als er
gedurende een bepaalde periode
geen ander bord wordt geconsta‐ teerd.
Weergeven van meerdere borden op
het display is mogelijk.
Een uitroepteken in een kader duidt
erop dat er een bijkomend verkeers‐
bord is gedetecteerd dat niet duidelijk
door het systeem wordt herkend.
Het systeem werkt zonder prestatie‐
verlies tot een snelheid van maximaal 200 km/u, afhankelijk van de verlich‐
ting. ’s Nachts is het systeem actief tot een snelheid van 160 km/u.
Displayweergave
Informatie over de op dit moment geldige verkeersborden is beschik‐
baar op de betreffende pagina in het
Driver Information Center.

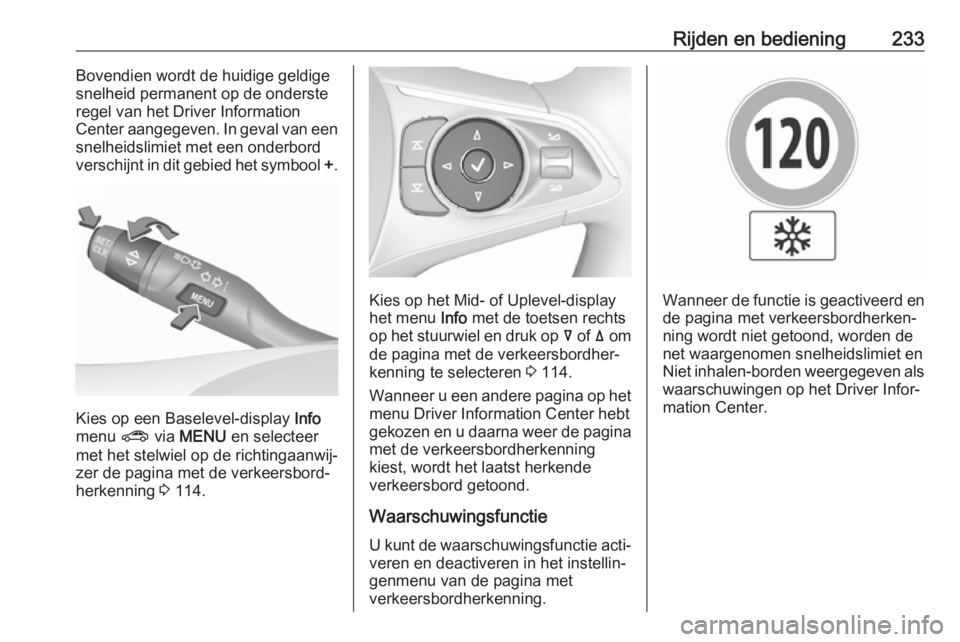

Rijden en bediening233Bovendien wordt de huidige geldige
snelheid permanent op de onderste
regel van het Driver Information
Center aangegeven. In geval van een
snelheidslimiet met een onderbord
verschijnt in dit gebied het symbool +.
Kies op een Baselevel-display Info
menu ? via MENU en selecteer
met het stelwiel op de richtingaanwij‐
zer de pagina met de verkeersbord‐
herkenning 3 114.
Kies op het Mid- of Uplevel-display
het menu Info met de toetsen rechts
op het stuurwiel en druk op å of ä om
de pagina met de verkeersbordher‐
kenning te selecteren 3 114.
Wanneer u een andere pagina op het menu Driver Information Center hebtgekozen en u daarna weer de pagina met de verkeersbordherkenning
kiest, wordt het laatst herkende
verkeersbord getoond.
Waarschuwingsfunctie U kunt de waarschuwingsfunctie acti‐veren en deactiveren in het instellin‐
genmenu van de pagina met
verkeersbordherkenning.Wanneer de functie is geactiveerd en
de pagina met verkeersbordherken‐
ning wordt niet getoond, worden de
net waargenomen snelheidslimiet en
Niet inhalen-borden weergegeven als waarschuwingen op het Driver Infor‐
mation Center.

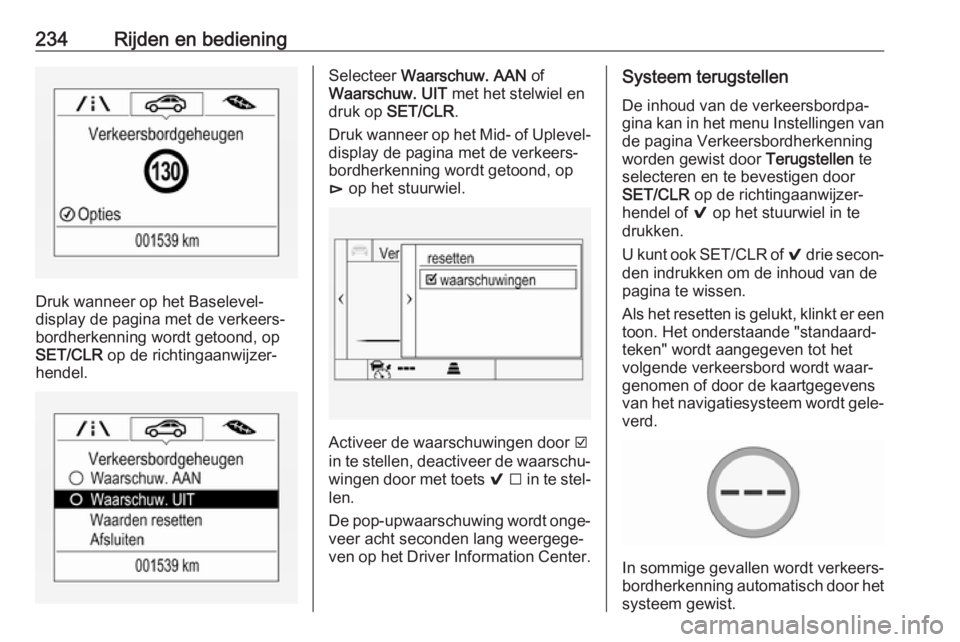

234Rijden en bediening
Druk wanneer op het Baselevel-
display de pagina met de verkeers‐
bordherkenning wordt getoond, op
SET/CLR op de richtingaanwijzer‐
hendel.
Selecteer Waarschuw. AAN of
Waarschuw. UIT met het stelwiel en
druk op SET/CLR .
Druk wanneer op het Mid- of Uplevel-
display de pagina met de verkeers‐
bordherkenning wordt getoond, op
é op het stuurwiel.
Activeer de waarschuwingen door J
in te stellen, deactiveer de waarschu‐ wingen door met toets 9 I in te stel‐
len.
De pop-upwaarschuwing wordt onge‐
veer acht seconden lang weergege‐
ven op het Driver Information Center.
Systeem terugstellen
De inhoud van de verkeersbordpa‐
gina kan in het menu Instellingen van
de pagina Verkeersbordherkenning
worden gewist door Terugstellen te
selecteren en te bevestigen door SET/CLR op de richtingaanwijzer‐
hendel of 9 op het stuurwiel in te
drukken.
U kunt ook SET/CLR of 9 drie secon‐
den indrukken om de inhoud van de
pagina te wissen.
Als het resetten is gelukt, klinkt er een
toon. Het onderstaande "standaard‐
teken" wordt aangegeven tot het
volgende verkeersbord wordt waar‐
genomen of door de kaartgegevens
van het navigatiesysteem wordt gele‐ verd.
In sommige gevallen wordt verkeers‐
bordherkenning automatisch door het
systeem gewist.

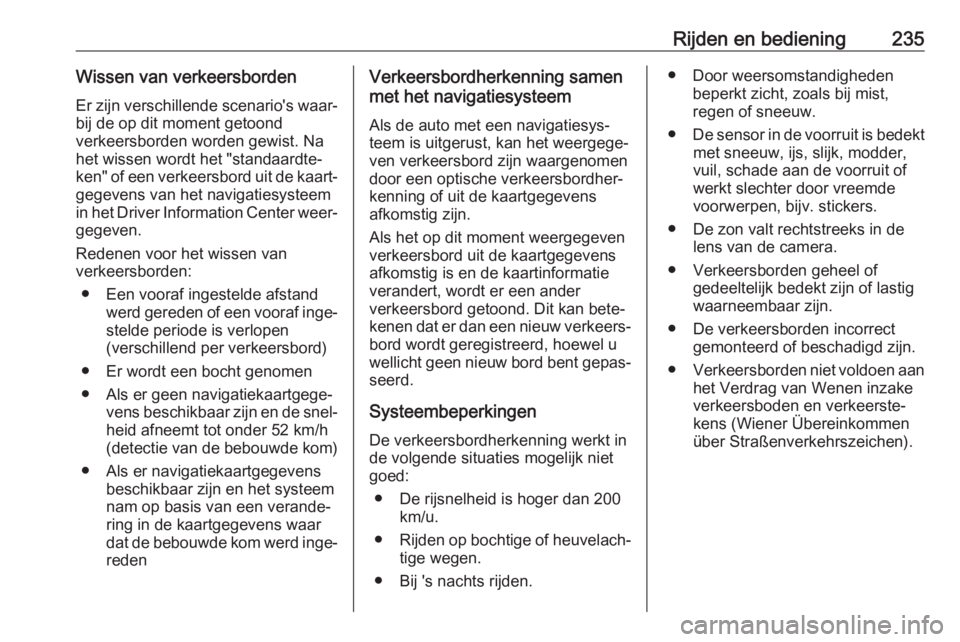

Rijden en bediening235Wissen van verkeersborden
Er zijn verschillende scenario's waar‐ bij de op dit moment getoond
verkeersborden worden gewist. Na
het wissen wordt het "standaardte‐
ken" of een verkeersbord uit de kaart‐
gegevens van het navigatiesysteem
in het Driver Information Center weer‐ gegeven.
Redenen voor het wissen van
verkeersborden:
● Een vooraf ingestelde afstand werd gereden of een vooraf inge‐
stelde periode is verlopen
(verschillend per verkeersbord)
● Er wordt een bocht genomen
● Als er geen navigatiekaartgege‐ vens beschikbaar zijn en de snel‐heid afneemt tot onder 52 km/h
(detectie van de bebouwde kom)
● Als er navigatiekaartgegevens beschikbaar zijn en het systeem
nam op basis van een verande‐
ring in de kaartgegevens waar
dat de bebouwde kom werd inge‐ redenVerkeersbordherkenning samen
met het navigatiesysteem
Als de auto met een navigatiesys‐
teem is uitgerust, kan het weergege‐
ven verkeersbord zijn waargenomen
door een optische verkeersbordher‐
kenning of uit de kaartgegevens
afkomstig zijn.
Als het op dit moment weergegeven
verkeersbord uit de kaartgegevens
afkomstig is en de kaartinformatie
verandert, wordt er een ander
verkeersbord getoond. Dit kan bete‐
kenen dat er dan een nieuw verkeers‐
bord wordt geregistreerd, hoewel u wellicht geen nieuw bord bent gepas‐ seerd.
Systeembeperkingen
De verkeersbordherkenning werkt in
de volgende situaties mogelijk niet
goed:
● De rijsnelheid is hoger dan 200 km/u.
● Rijden op bochtige of heuvelach‐
tige wegen.
● Bij 's nachts rijden.● Door weersomstandigheden beperkt zicht, zoals bij mist,
regen of sneeuw.
● De sensor in de voorruit is bedekt
met sneeuw, ijs, slijk, modder,
vuil, schade aan de voorruit of
werkt slechter door vreemde
voorwerpen, bijv. stickers.
● De zon valt rechtstreeks in de lens van de camera.
● Verkeersborden geheel of gedeeltelijk bedekt zijn of lastig
waarneembaar zijn.
● De verkeersborden incorrect gemonteerd of beschadigd zijn.
● Verkeersborden niet voldoen aan
het Verdrag van Wenen inzake
verkeersboden en verkeerste‐
kens (Wiener Übereinkommen über Straßenverkehrszeichen).

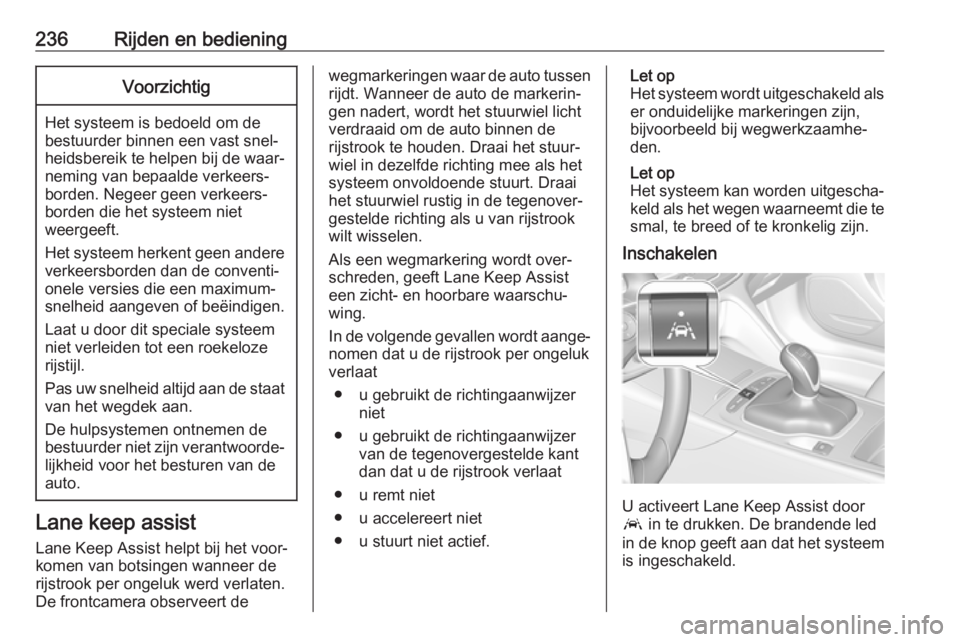

236Rijden en bedieningVoorzichtig
Het systeem is bedoeld om debestuurder binnen een vast snel‐
heidsbereik te helpen bij de waar‐
neming van bepaalde verkeers‐
borden. Negeer geen verkeers‐
borden die het systeem niet
weergeeft.
Het systeem herkent geen andere verkeersborden dan de conventi‐
onele versies die een maximum‐
snelheid aangeven of beëindigen.
Laat u door dit speciale systeem
niet verleiden tot een roekeloze
rijstijl.
Pas uw snelheid altijd aan de staat van het wegdek aan.
De hulpsystemen ontnemen de
bestuurder niet zijn verantwoorde‐
lijkheid voor het besturen van de
auto.
Lane keep assist
Lane Keep Assist helpt bij het voor‐
komen van botsingen wanneer de
rijstrook per ongeluk werd verlaten.
De frontcamera observeert de
wegmarkeringen waar de auto tussen
rijdt. Wanneer de auto de markerin‐
gen nadert, wordt het stuurwiel licht
verdraaid om de auto binnen de
rijstrook te houden. Draai het stuur‐
wiel in dezelfde richting mee als het
systeem onvoldoende stuurt. Draai
het stuurwiel rustig in de tegenover‐
gestelde richting als u van rijstrook
wilt wisselen.
Als een wegmarkering wordt over‐
schreden, geeft Lane Keep Assist
een zicht- en hoorbare waarschu‐
wing.
In de volgende gevallen wordt aange‐ nomen dat u de rijstrook per ongeluk
verlaat
● u gebruikt de richtingaanwijzer niet
● u gebruikt de richtingaanwijzer van de tegenovergestelde kant
dan dat u de rijstrook verlaat
● u remt niet
● u accelereert niet
● u stuurt niet actief.Let op
Het systeem wordt uitgeschakeld als er onduidelijke markeringen zijn,
bijvoorbeeld bij wegwerkzaamhe‐
den.
Let op
Het systeem kan worden uitgescha‐
keld als het wegen waarneemt die te
smal, te breed of te kronkelig zijn.
Inschakelen
U activeert Lane Keep Assist door
a in te drukken. De brandende led
in de knop geeft aan dat het systeem is ingeschakeld.

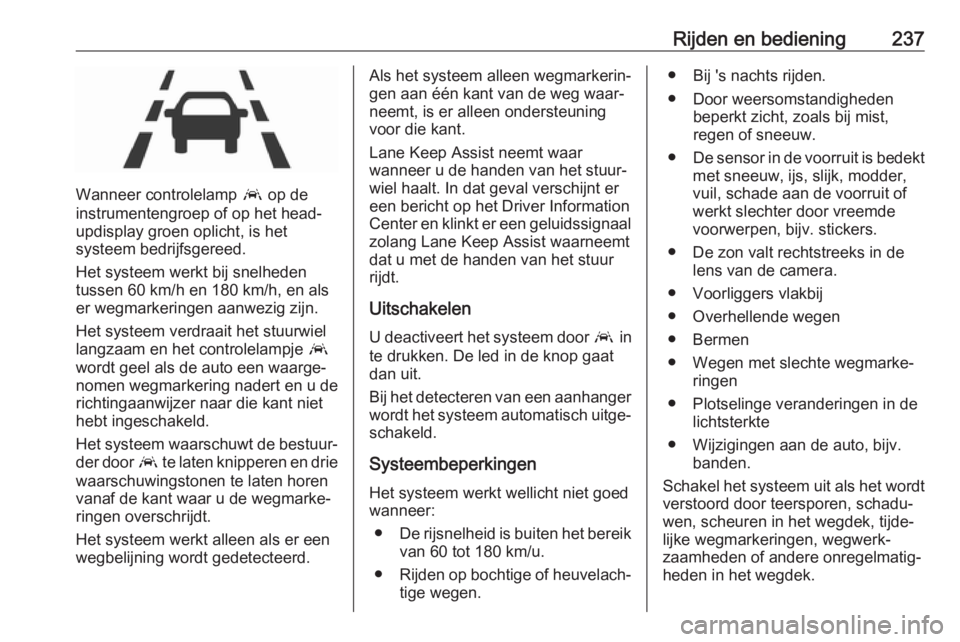

Rijden en bediening237
Wanneer controlelamp a op de
instrumentengroep of op het head- updisplay groen oplicht, is het
systeem bedrijfsgereed.
Het systeem werkt bij snelheden tussen 60 km/h en 180 km/h, en als
er wegmarkeringen aanwezig zijn.
Het systeem verdraait het stuurwiel
langzaam en het controlelampje a
wordt geel als de auto een waarge‐
nomen wegmarkering nadert en u de
richtingaanwijzer naar die kant niet
hebt ingeschakeld.
Het systeem waarschuwt de bestuur‐
der door a te laten knipperen en drie
waarschuwingstonen te laten horen
vanaf de kant waar u de wegmarke‐
ringen overschrijdt.
Het systeem werkt alleen als er een
wegbelijning wordt gedetecteerd.
Als het systeem alleen wegmarkerin‐
gen aan één kant van de weg waar‐
neemt, is er alleen ondersteuning
voor die kant.
Lane Keep Assist neemt waar
wanneer u de handen van het stuur‐
wiel haalt. In dat geval verschijnt er
een bericht op het Driver Information
Center en klinkt er een geluidssignaal zolang Lane Keep Assist waarneemtdat u met de handen van het stuur
rijdt.
Uitschakelen
U deactiveert het systeem door a in
te drukken. De led in de knop gaat
dan uit.
Bij het detecteren van een aanhanger
wordt het systeem automatisch uitge‐
schakeld.
Systeembeperkingen Het systeem werkt wellicht niet goed
wanneer:
● De rijsnelheid is buiten het bereik
van 60 tot 180 km/u.
● Rijden op bochtige of heuvelach‐
tige wegen.● Bij 's nachts rijden.
● Door weersomstandigheden beperkt zicht, zoals bij mist,
regen of sneeuw.
● De sensor in de voorruit is bedekt
met sneeuw, ijs, slijk, modder,
vuil, schade aan de voorruit of
werkt slechter door vreemde
voorwerpen, bijv. stickers.
● De zon valt rechtstreeks in de lens van de camera.
● Voorliggers vlakbij
● Overhellende wegen
● Bermen
● Wegen met slechte wegmarke‐ ringen
● Plotselinge veranderingen in de lichtsterkte
● Wijzigingen aan de auto, bijv. banden.
Schakel het systeem uit als het wordt
verstoord door teersporen, schadu‐
wen, scheuren in het wegdek, tijde‐
lijke wegmarkeringen, wegwerk‐
zaamheden of andere onregelmatig‐
heden in het wegdek.

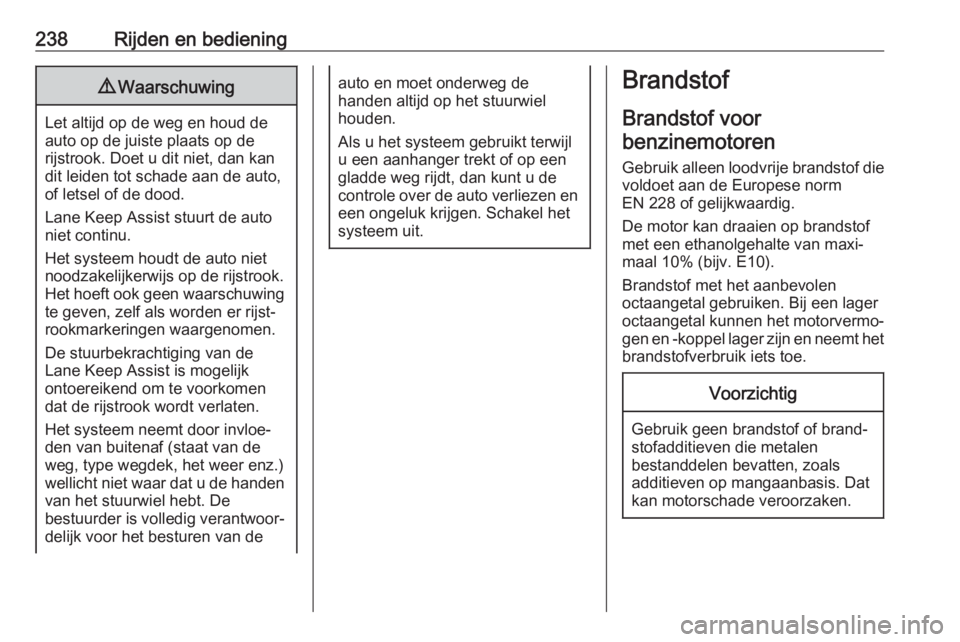

238Rijden en bediening9Waarschuwing
Let altijd op de weg en houd de
auto op de juiste plaats op de
rijstrook. Doet u dit niet, dan kan
dit leiden tot schade aan de auto,
of letsel of de dood.
Lane Keep Assist stuurt de auto
niet continu.
Het systeem houdt de auto niet
noodzakelijkerwijs op de rijstrook.
Het hoeft ook geen waarschuwing te geven, zelf als worden er rijst‐
rookmarkeringen waargenomen.
De stuurbekrachtiging van de
Lane Keep Assist is mogelijk
ontoereikend om te voorkomen
dat de rijstrook wordt verlaten.
Het systeem neemt door invloe‐
den van buitenaf (staat van de
weg, type wegdek, het weer enz.)
wellicht niet waar dat u de handen
van het stuurwiel hebt. De
bestuurder is volledig verantwoor‐ delijk voor het besturen van de
auto en moet onderweg de
handen altijd op het stuurwiel
houden.
Als u het systeem gebruikt terwijl
u een aanhanger trekt of op een
gladde weg rijdt, dan kunt u de
controle over de auto verliezen en een ongeluk krijgen. Schakel het
systeem uit.Brandstof
Brandstof voorbenzinemotoren
Gebruik alleen loodvrije brandstof die
voldoet aan de Europese norm
EN 228 of gelijkwaardig.
De motor kan draaien op brandstof
met een ethanolgehalte van maxi‐
maal 10% (bijv. E10).
Brandstof met het aanbevolen
octaangetal gebruiken. Bij een lager
octaangetal kunnen het motorvermo‐
gen en -koppel lager zijn en neemt het brandstofverbruik iets toe.Voorzichtig
Gebruik geen brandstof of brand‐
stofadditieven die metalen
bestanddelen bevatten, zoals
additieven op mangaanbasis. Dat
kan motorschade veroorzaken.
