Verzorging van de auto259

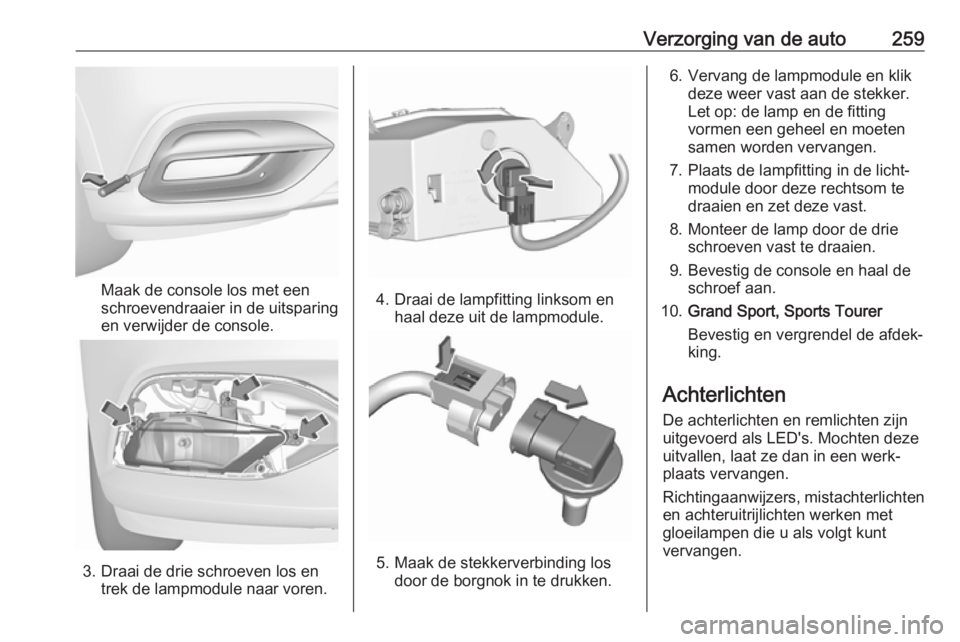

Maak de console los met een
schroevendraaier in de uitsparing
en verwijder de console.
3. Draai de drie schroeven los en trek de lampmodule naar voren.
4. Draai de lampfitting linksom enhaal deze uit de lampmodule.
5. Maak de stekkerverbinding los door de borgnok in te drukken.
6. Vervang de lampmodule en klikdeze weer vast aan de stekker.
Let op: de lamp en de fitting
vormen een geheel en moeten
samen worden vervangen.
7. Plaats de lampfitting in de licht‐ module door deze rechtsom te
draaien en zet deze vast.
8. Monteer de lamp door de drie schroeven vast te draaien.
9. Bevestig de console en haal de schroef aan.
10. Grand Sport, Sports Tourer
Bevestig en vergrendel de afdek‐
king.
Achterlichten
De achterlichten en remlichten zijn
uitgevoerd als LED's. Mochten deze
uitvallen, laat ze dan in een werk‐
plaats vervangen.
Richtingaanwijzers, mistachterlichten en achteruitrijlichten werken metgloeilampen die u als volgt kunt
vervangen.

260Verzorging van de autoGrand SportLichtmodule in de carrosserie

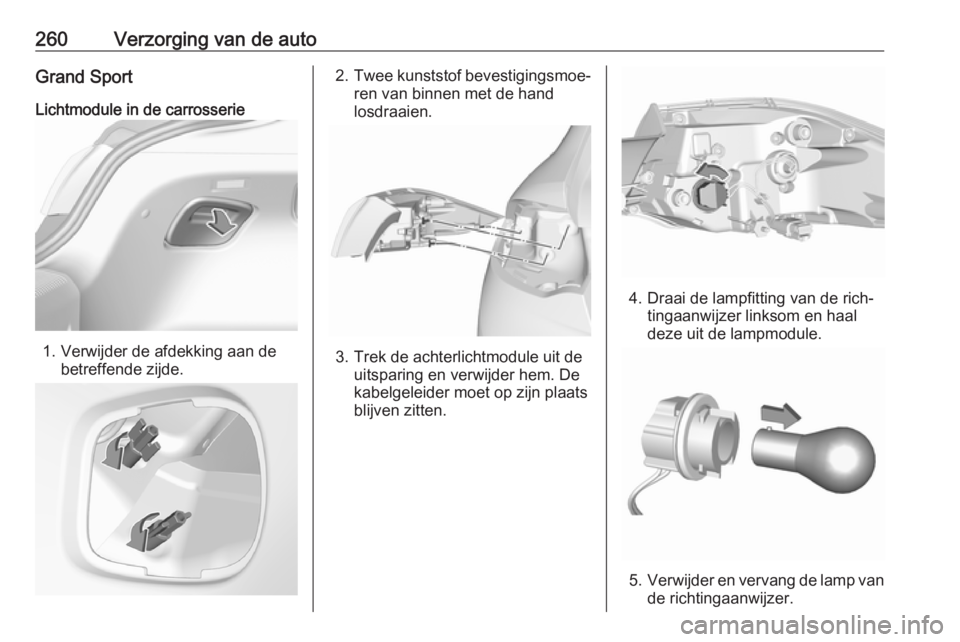

1. Verwijder de afdekking aan de betreffende zijde.
2.Twee kunststof bevestigingsmoe‐
ren van binnen met de hand
losdraaien.
3. Trek de achterlichtmodule uit de uitsparing en verwijder hem. De
kabelgeleider moet op zijn plaats
blijven zitten.
4. Draai de lampfitting van de rich‐ tingaanwijzer linksom en haal
deze uit de lampmodule.
5. Verwijder en vervang de lamp van
de richtingaanwijzer.

Verzorging van de auto2616.Bevestig de lampfitting in de licht‐
module.
7. Bevestig de module aan de carrosserie en haal de bevesti‐
gingsmoeren aan vanaf de
binnenkant van de bagageruimte.
Bevestig de afdekking.

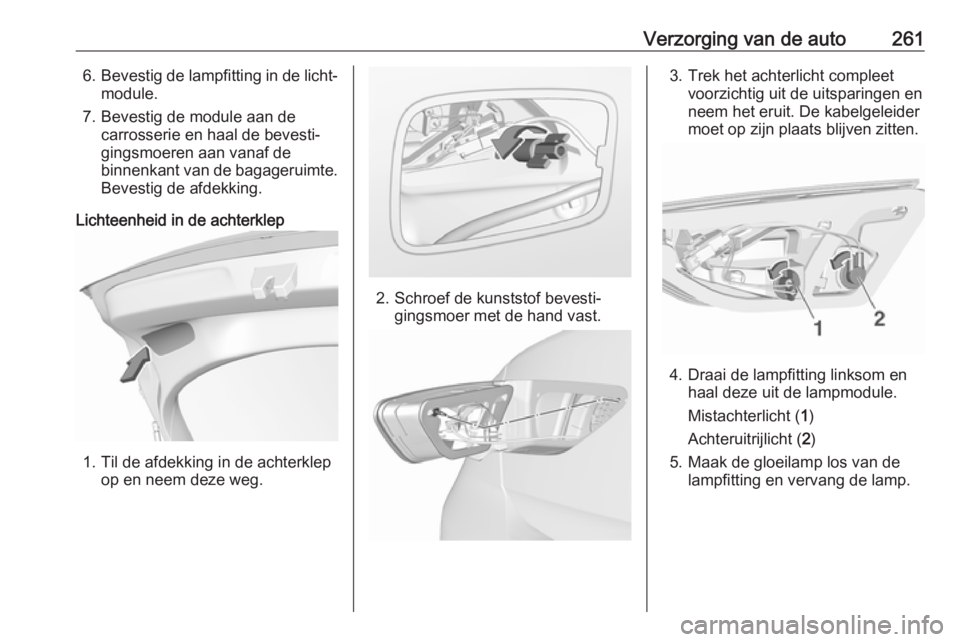

Lichteenheid in de achterklep

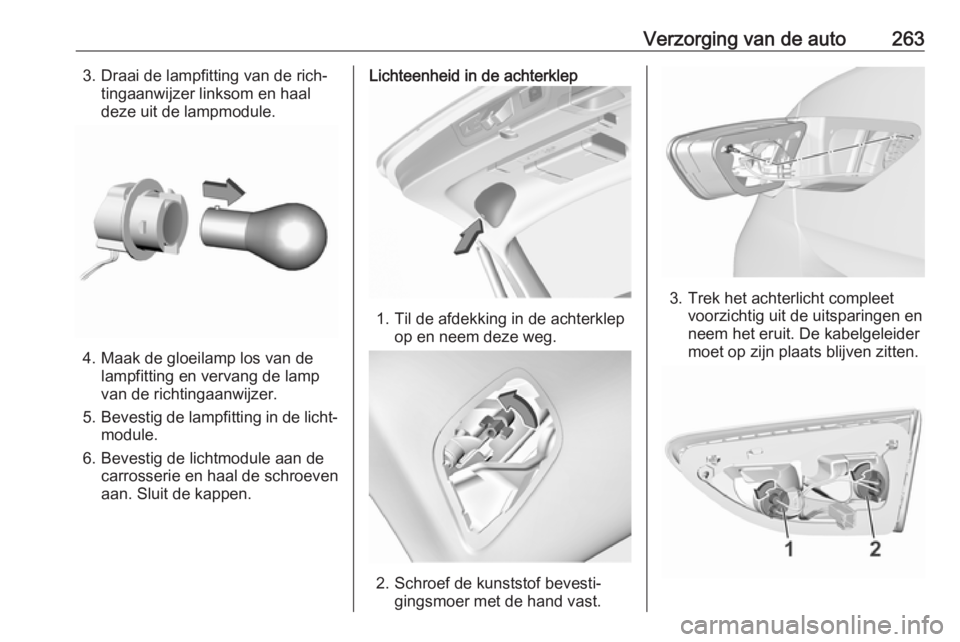

1. Til de afdekking in de achterklep op en neem deze weg.
2. Schroef de kunststof bevesti‐gingsmoer met de hand vast.
3. Trek het achterlicht compleetvoorzichtig uit de uitsparingen en
neem het eruit. De kabelgeleider
moet op zijn plaats blijven zitten.
4. Draai de lampfitting linksom en haal deze uit de lampmodule.

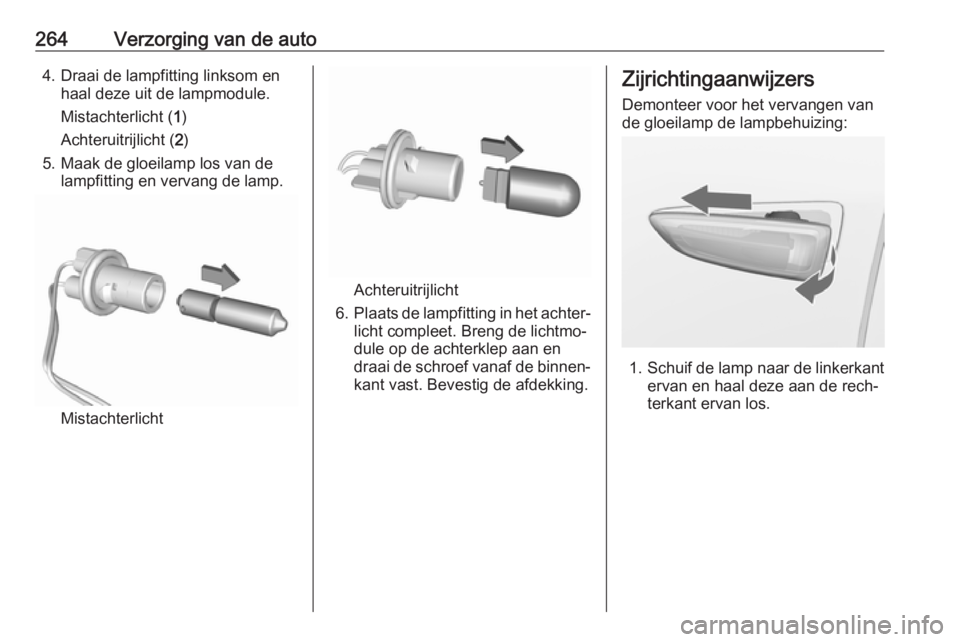

Mistachterlicht ( 1)
Achteruitrijlicht ( 2)
5. Maak de gloeilamp los van de lampfitting en vervang de lamp.

262Verzorging van de auto

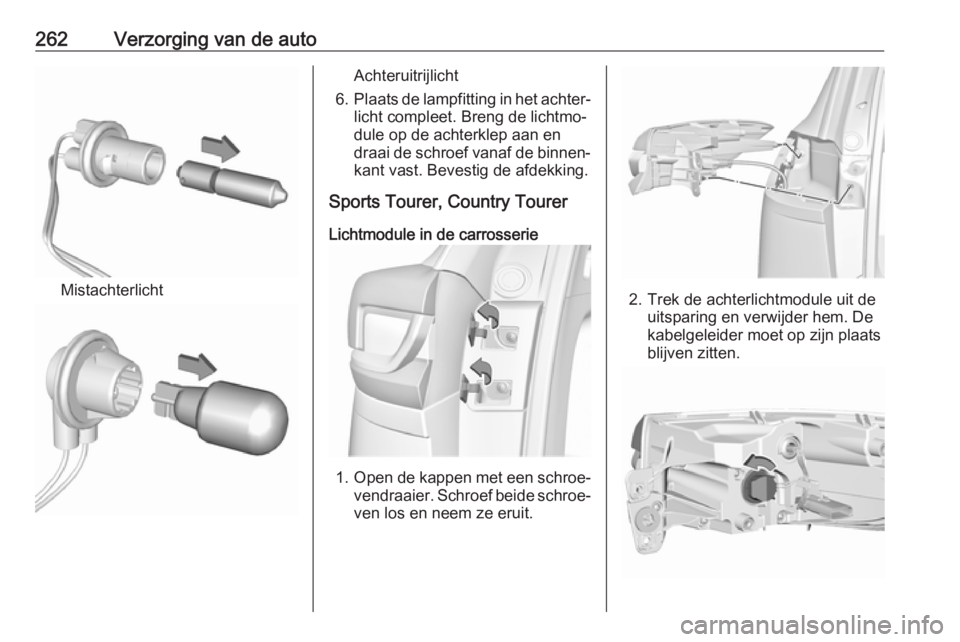

Mistachterlicht
Achteruitrijlicht
6. Plaats de lampfitting in het achter‐
licht compleet. Breng de lichtmo‐
dule op de achterklep aan en
draai de schroef vanaf de binnen‐ kant vast. Bevestig de afdekking.
Sports Tourer, Country Tourer
Lichtmodule in de carrosserie
1. Open de kappen met een schroe‐
vendraaier. Schroef beide schroe‐ ven los en neem ze eruit.
2. Trek de achterlichtmodule uit de uitsparing en verwijder hem. De
kabelgeleider moet op zijn plaats
blijven zitten.

Verzorging van de auto2633. Draai de lampfitting van de rich‐tingaanwijzer linksom en haal
deze uit de lampmodule.
4. Maak de gloeilamp los van de lampfitting en vervang de lamp
van de richtingaanwijzer.
5. Bevestig de lampfitting in de licht‐
module.
6. Bevestig de lichtmodule aan de carrosserie en haal de schroeven
aan. Sluit de kappen.
Lichteenheid in de achterklep
1. Til de afdekking in de achterklep op en neem deze weg.
2. Schroef de kunststof bevesti‐gingsmoer met de hand vast.
3. Trek het achterlicht compleetvoorzichtig uit de uitsparingen en
neem het eruit. De kabelgeleider
moet op zijn plaats blijven zitten.

264Verzorging van de auto4. Draai de lampfitting linksom enhaal deze uit de lampmodule.
Mistachterlicht ( 1)
Achteruitrijlicht ( 2)
5. Maak de gloeilamp los van de lampfitting en vervang de lamp.
Mistachterlicht
Achteruitrijlicht
6. Plaats de lampfitting in het achter‐
licht compleet. Breng de lichtmo‐
dule op de achterklep aan en
draai de schroef vanaf de binnen‐ kant vast. Bevestig de afdekking.
Zijrichtingaanwijzers
Demonteer voor het vervangen van
de gloeilamp de lampbehuizing:
1. Schuif de lamp naar de linkerkant
ervan en haal deze aan de rech‐
terkant ervan los.

Verzorging van de auto265
2. Draai de lamphouder linksom uitde behuizing.
3. Trek de lamp uit de lamphouderen vervang deze.
4. Breng de lamphouder aan en draai deze rechtsom.
5. Steek de linkerkant van de lamp erin, schuif deze naar links en
steek de rechterkant erin.
Kentekenverlichting De kentekenverlichting is uitgevoerd
met LED's en kan niet worden vervan‐
gen. Laat defecte leds door een werk‐ plaats vervangen.
Binnenverlichting Interieurverlichting, leeslampjes
Gloeilampen door een werkplaats
laten vervangen.
Bagageruimteverlichting
Gloeilampen door een werkplaats
laten vervangen.
Instrumentenverlichting Gloeilampen door een werkplaats
laten vervangen.Elektrisch systeem
Zekeringen Controleren of het opschrift op de
vervangende zekering overeenkomt
met dat op de defecte zekering.
Er zitten drie zekeringenkasten in de
auto:
● motorruimte
● instrumentenpaneel
Alvorens een zekering te vervangen, de desbetreffende schakelaar en de
ontsteking uitschakelen.
Een defecte zekering is te herkennen aan de doorgebrande smeltdraad.Voorzichtig
Vervang de zekering niet totdat de oorzaak van de storing is verhol‐
pen.
Sommige functies worden door meer‐ dere zekeringen beveiligd.
Er kunnen zekeringen aanwezig zijn
die geen functie hebben.

266Verzorging van de auto

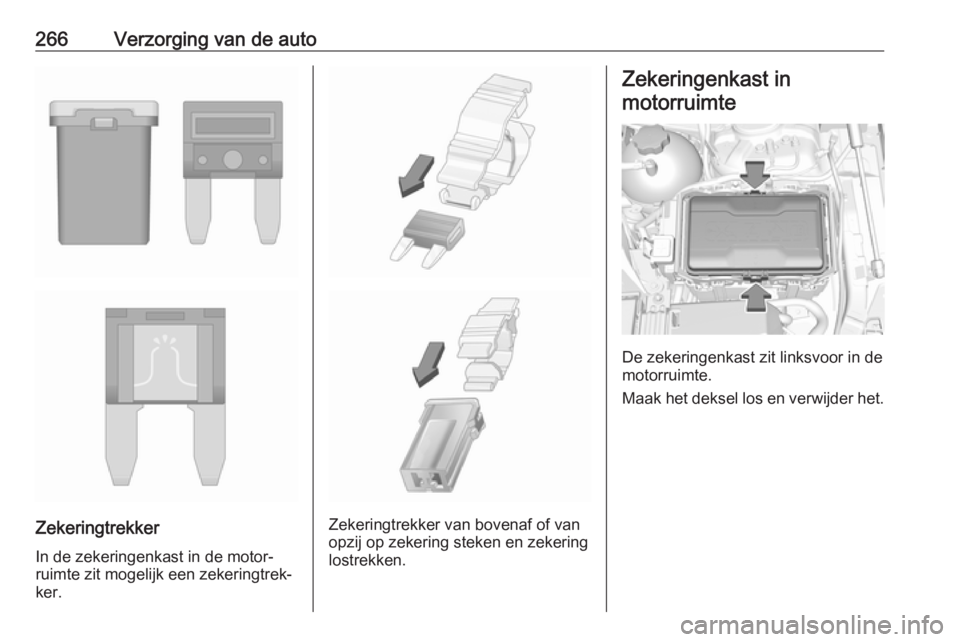

Zekeringtrekker
In de zekeringenkast in de motor‐
ruimte zit mogelijk een zekeringtrek‐
ker.Zekeringtrekker van bovenaf of van
opzij op zekering steken en zekering
lostrekken.
Zekeringenkast in
motorruimte
De zekeringenkast zit linksvoor in de
motorruimte.
Maak het deksel los en verwijder het.

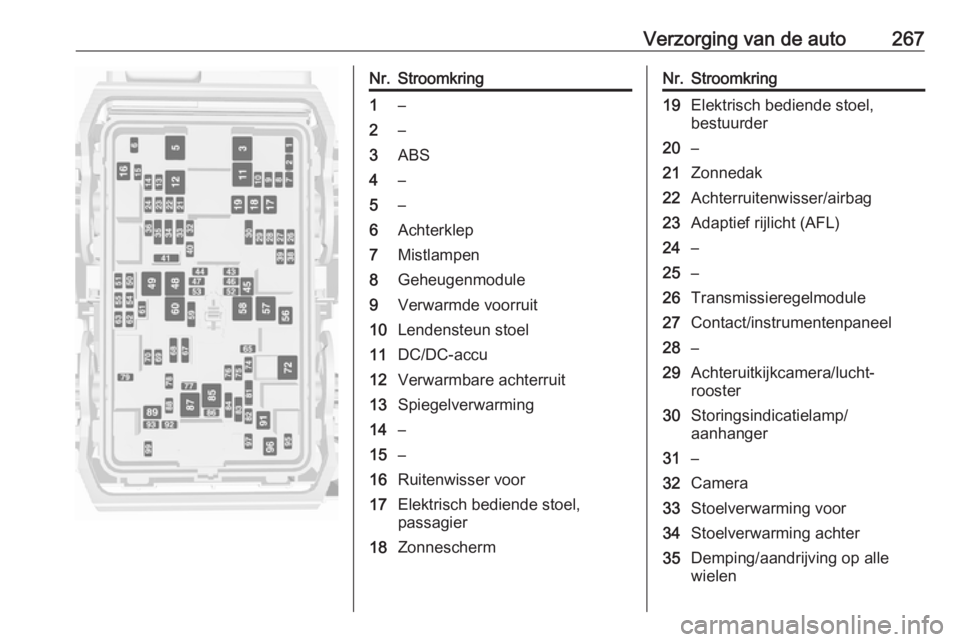

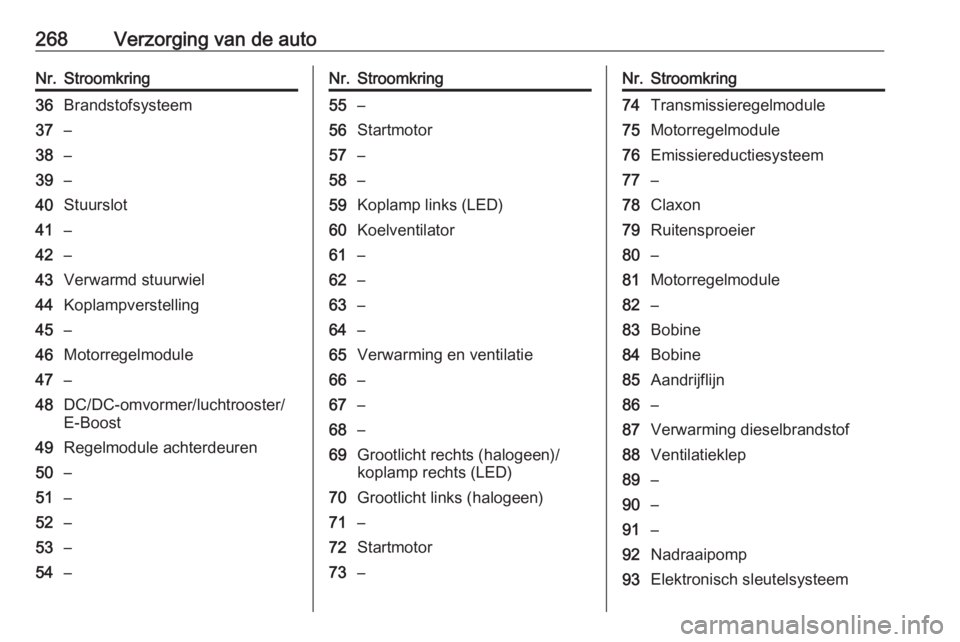

Verzorging van de auto267Nr.Stroomkring1–2–3ABS4–5–6Achterklep7Mistlampen8Geheugenmodule9Verwarmde voorruit10Lendensteun stoel11DC/DC-accu12Verwarmbare achterruit13Spiegelverwarming14–15–16Ruitenwisser voor17Elektrisch bediende stoel,
